6Р80Ш Верстат фрезерный консольный широкоуніверсальний
схеми, опис, характеристики

Відомості про виробника широкоуниверсальных верстатів 6Р80Ш

Широкоуніверсальний фрезерный верстат 6Р80Ш выпускался предприятием - Вильнюсский станкостроительный завод "Жальгирис".

В 1947 году станкостроительный завод «Жальгирис» выпустил первую продукцию - 13 настольно-сверлильных верстатів.

В 1949 году было начато освоение более сложной продукции – поперечно–строгальных верстатів, за которыми післядовало производство горизонтальных, вертикальних і универсальных консольно–фрезерных верстатів.

6Р80Ш Верстат фрезерный консольный широкоуніверсальний. Назначение і область применения

Консольно-фрезерный широкоуніверсальний верстат 6Р80Ш выпускался з 1972 года прошлого века. Верстат заменил в производстве модель 6Н80ш.

Фрезерный верстат 6Р80Ш относится к нулевому типоразмеру консольно-фрезерных верстатів (размер робочого стола нулевого типоразмера - 200 х 800 мм) і входит в серию фрезерных верстатів: 6Р10, 6Р80, 6р80г.

Верстат 6Р80Ш предназначен для обробки небольших деталей из стали, чугуна, цветных металлов і пластмасс.

Широкоуніверсальний консольный верстат з вертикальным поворотным шпинделем моделі 6Р80Ш, предназначен для выполнения разнообразных фрезерных работ в условиях индивидуального і серийного производства.

На верстатах 6Р80Ш удобно фрезеровать плоскости, торцы, скосы, пазы на небольших деталях разнообразной конфигурации.

Принцип роботи і особливості конструкції верстата

При поставке верстата моделі 6Р80Ш на експорт требования по частоте, напряжению питающей сети і степени автоматизации должны быть учтены в конструкторской документации і оговорены в заказе-наряде.

Вид климатического исполнения верстата моделі 6Р80Ш УХЛ4 і Т по ГОСТ 15150—69.

Технічні характеристики верстатів позволяют полностью использовать возможности инструмента из быстрорежущей стали, а также инструмента, оснащенного пластинками из твердого сплава.

Поворотная фрезерна головка з выдвижной пинолью позволяет производить фрезерование наклонных поверхностей деталей.

Использование делительной головки, поворотного стола, тисков, приспособления для линейного деления фрезерной і долбежной головок, поставляемых по требованию заказчика за отдельную плату, расширяет технологические возможности верстата мод. 6Р80Ш.

Верстати работают по принципу фрезерування вращающейся фрезой, закрепленной в горизонтальном или вертикальном шпинделе. Перемещения стола (координата X), салазок (координаты У), консоли (координата Z) используются в качестве рабочих или установочных перемещений.

Тип компоновки верстатів соответствует компоновкам консольных фрезерных верстатів отечественного і зарубежного производства.

Особливості конструкції

Стойка является базовым узлом, на который монтируются все остальные вузли і механізмы. Стойка жестко соединена з плитой (основанием), являющейся резервуаром охлаждающей жидкости.

На хоботе верстата 6Р80Ш смонтирована вертикальная шпиндельна головка, а на направляючих хобота крепятся подвески для роботи з длинными оправками. Подвески имеют опору качения і опору ковзання. Подвески на верстатах невзаимозаменяемые.

Коробка швидкостей горизонтального шпинделя смонтирована в стойке. Соединение з електродвигуном осуществляется через поликлиновую ременную передачу.

Привід вертикального шпинделя осуществляется от електродвигуна, вынесенного на верх головки, через поликлиновую ременную передачу, роликовую муфту оцепления і коробку швидкостей.

Шпиндель смонтирован в выдвижной гильзе.

Фрезерная головка верстата крепится к хоботу гайками і имеет возможность поворота в поперечном і продольном направлениях стола. В шпинделях размещены шомпола для закрепления режущего инструмента. Закрепление осуществляется механически от механізма зажима.

Привід подач размещен в консоли. 18-и ступенчатая коробка подач имеет ланцюг ускоренного ходу і предохранительную муфту, исключающую возможность поломки приводу подач при перегрузках.

Задня стенка консоли выполнена в виде направляючих «ласточкин хвост».

Верхня часть консоли имеет прямоугольные направляющие, по которым перемещаются салазки.

Салазки перемещаются в поперечном направлении на консоли і имеют направляющие для стола.

Со столом связан винт поздовжньої подачі.

При работе методом попутного фрезерування предусмотрена выборка зазоров между резьбой ходового гвинта і гаек, посредством поворота червяка.

При работе методом встречного фрезерування сильно изнашивается ходовой винт. Поетому, когда на станке длительное время выполняется одна работа, следует менять участок роботи гвинта.

Класс точності верстата П по ГОСТ 8—77.

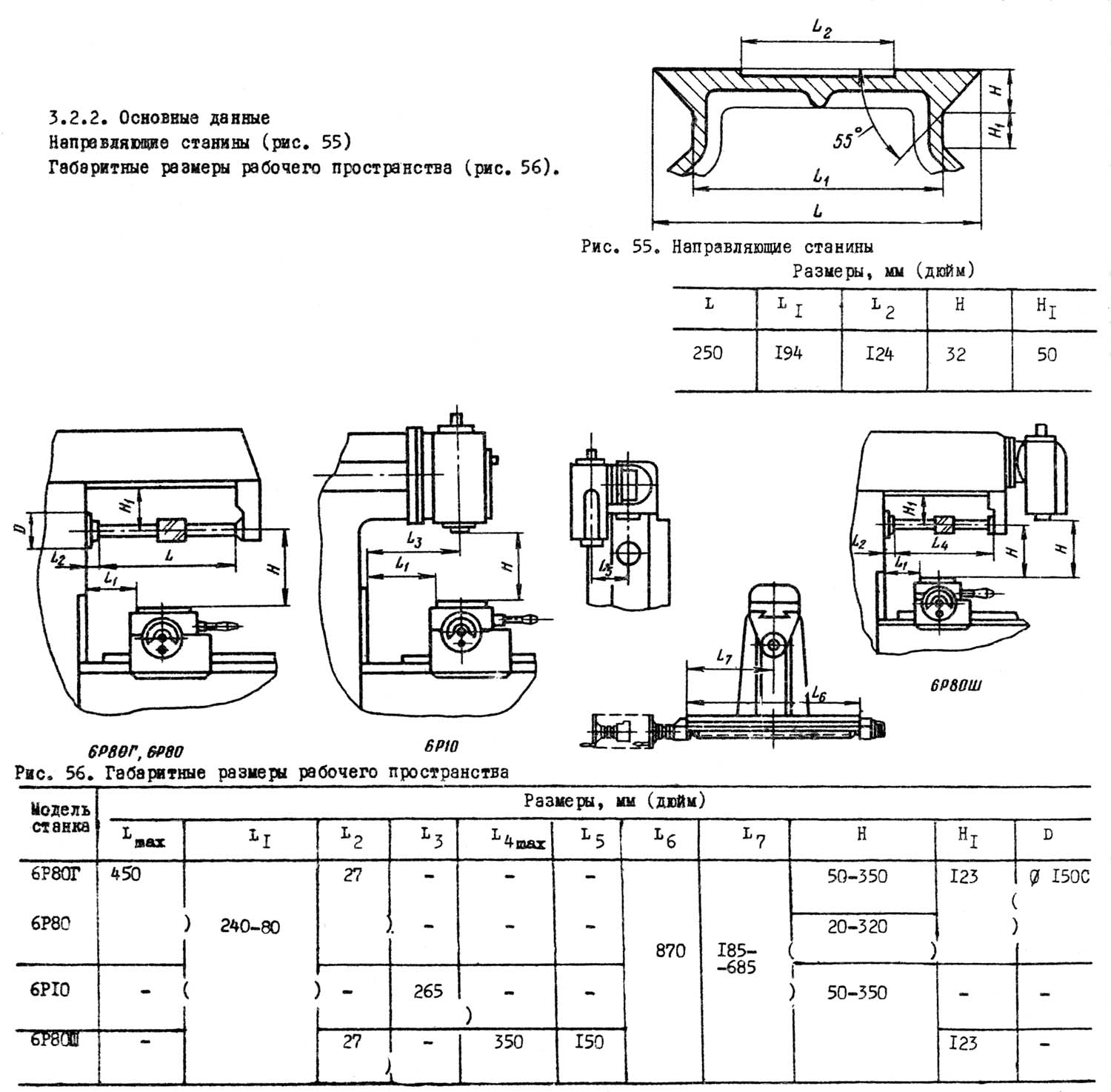

Посадочные і присоединительные базы фрезерного верстата 6Р80Ш

Посадочные і присоединительные базы фрезерного верстата 6р80ш

Посадочные і присоединительные базы фрезерного верстата 6Р80Ш. Скачать в увеличенном масштабе

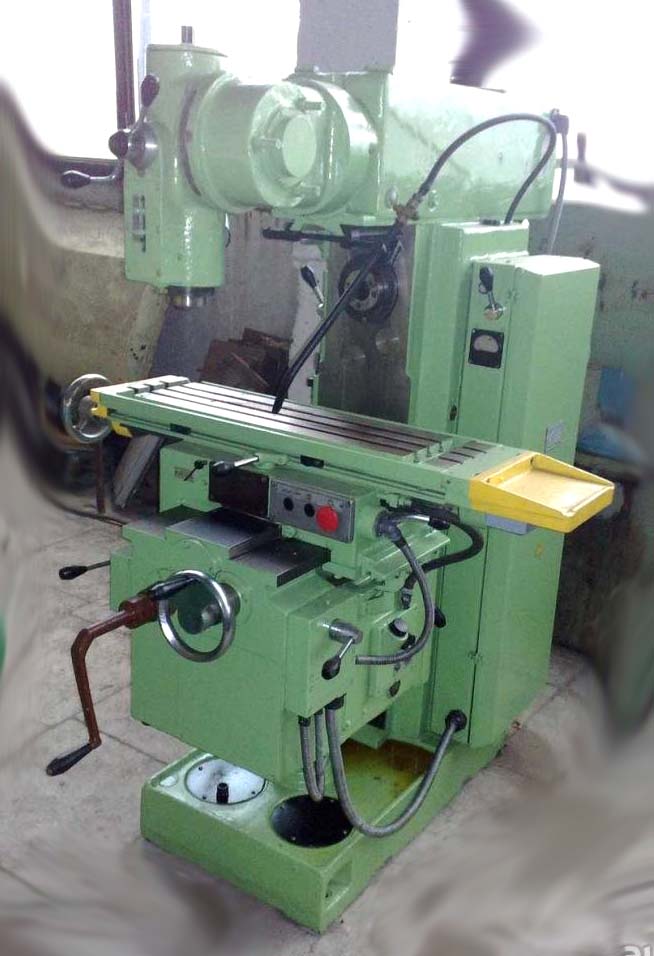

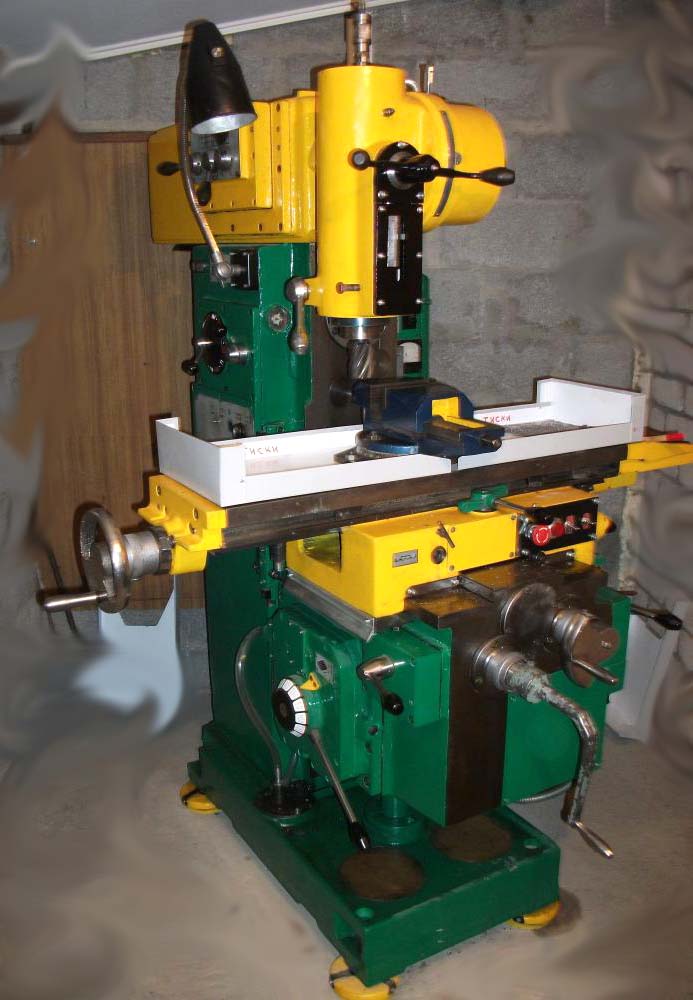

Загальний вигляд універсального фрезерного верстата 6Р80Ш

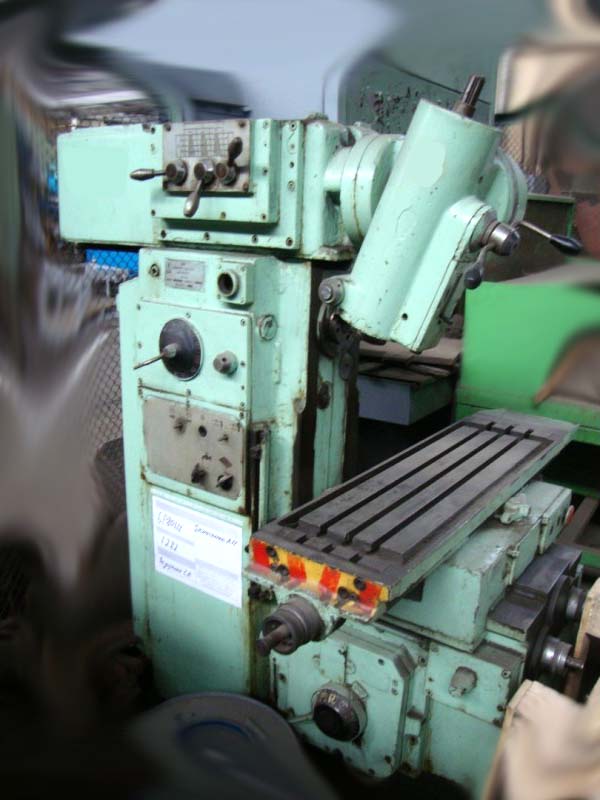

Фото фрезерного верстата 6р80ш

Фото фрезерного верстата 6р80ш

Фото фрезерного верстата 6р80ш

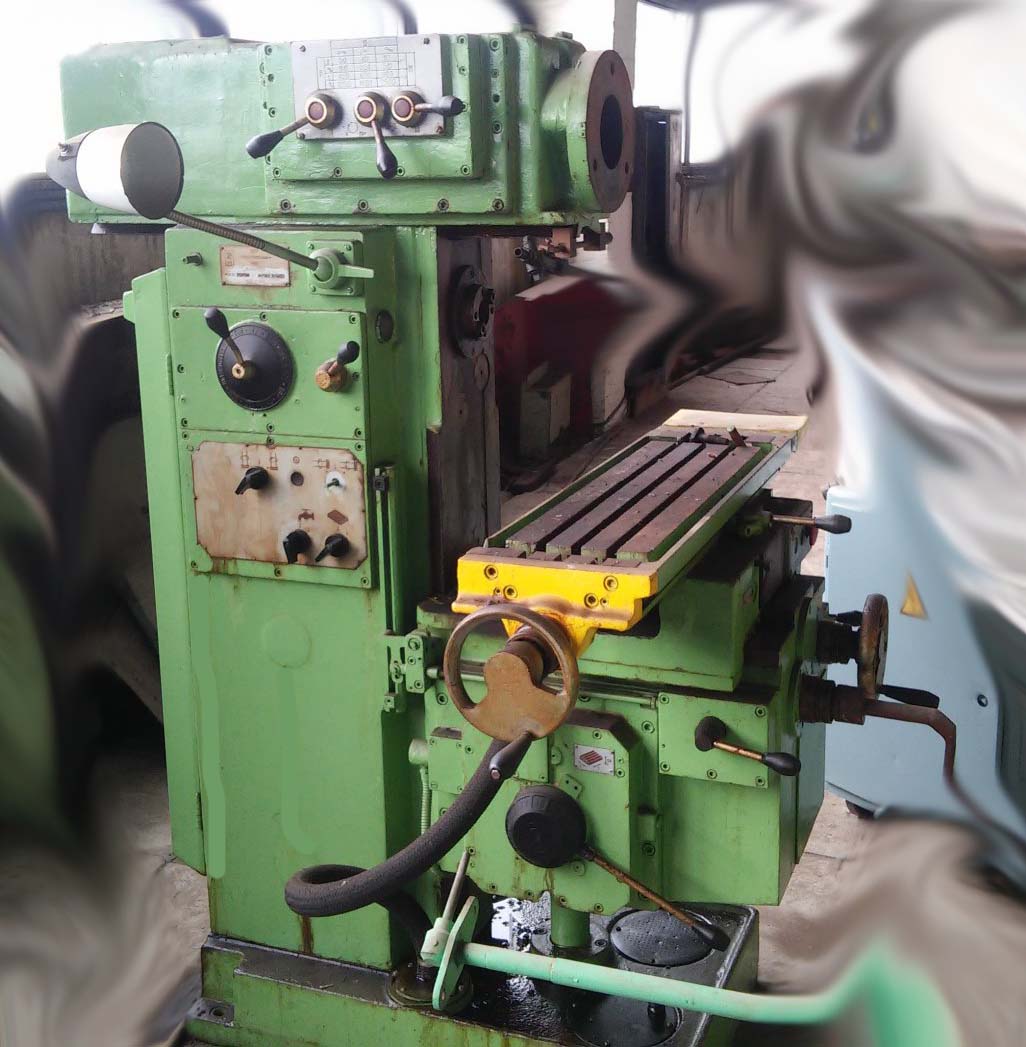

Фото консольного стола фрезерного верстата 6р80ш

Фото консольного стола фрезерного верстата 6Р80Ш. Скачать в увеличенном масштабе

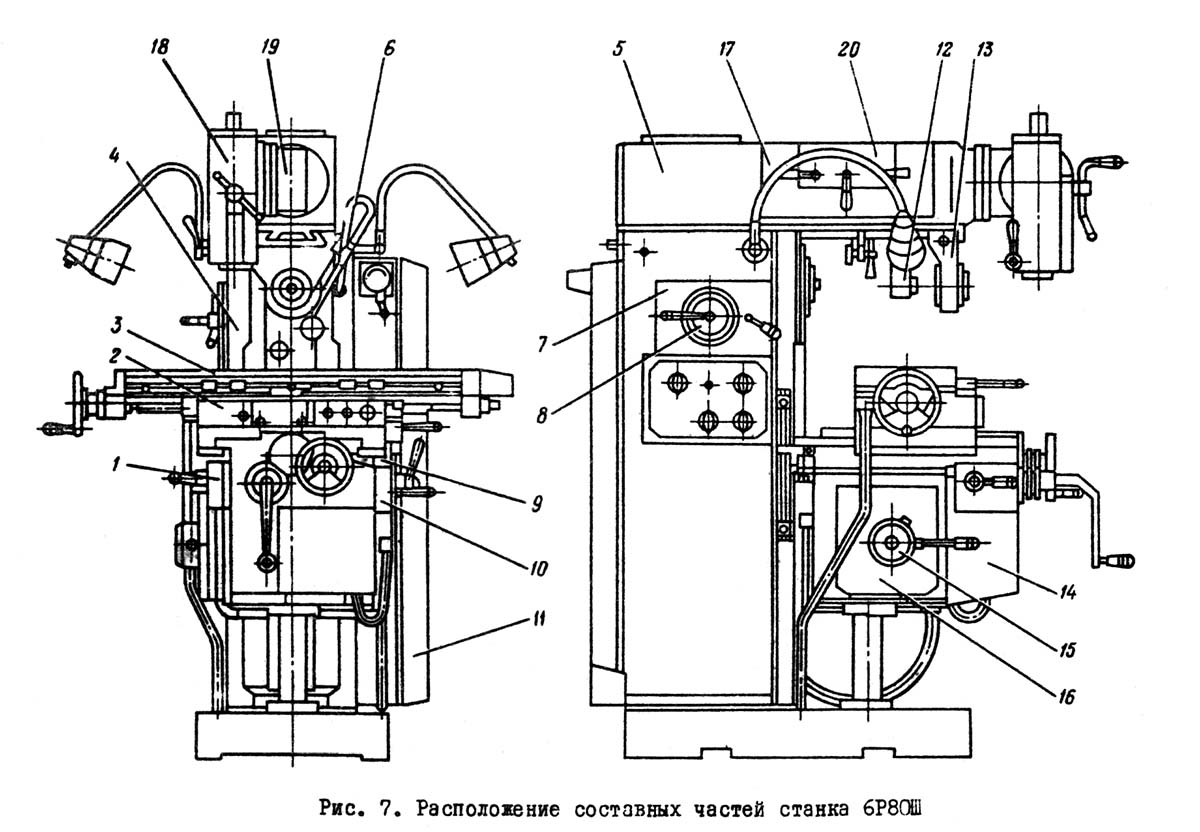

Розташування складових частин на широкоуниверсальном консольно-фрезерном станке 6Р80Ш

Розташування основних вузлів на фрезерном станке 6р80ш

Розташування основних вузлів на фрезерном станке 6Р80Ш. Скачать в увеличенном масштабе

Список основних вузлів фрезерного верстата 6Р80Ш

1. Механізм переключения переміщення консоли - 6Р80Г.42
2. Салазки - 6Р80Г.50
3. Стол - 6Р80Г.51
4. Станина - 6Р80Г.10
5. Хобот - 6Р80Ш.71
6. Охлаждение - 6Р80Г.60
7. Коробка швидкостей і шпиндель - 6Р80Г.20
8. Механізм переключения швидкостей - 6Р80Г.22
9. Гайка поперечної подачі з кронштейном - 6Р80Г.43
10. Механізм переключения переміщення салазок - 6Р80Г.42
11. Электрошкаф - 6Р80Г.70
12. Подвеска - 6Р80.16
13. Подвеска - 6Р80Г.1З
14. Консоль - 6Р80Г.40
15. Механізм переключения подач - 6Р80Г.32
16. Коробка подач - 6Р80Г.30
17. Коробка швидкостей - 6Р80Ш.72
18. Шпиндельная головка - 6Р80Ш.75
19. Переходная головка - 6Р80Ш.74
20. Механізм переключения швидкостей - 6Р80Ш.73

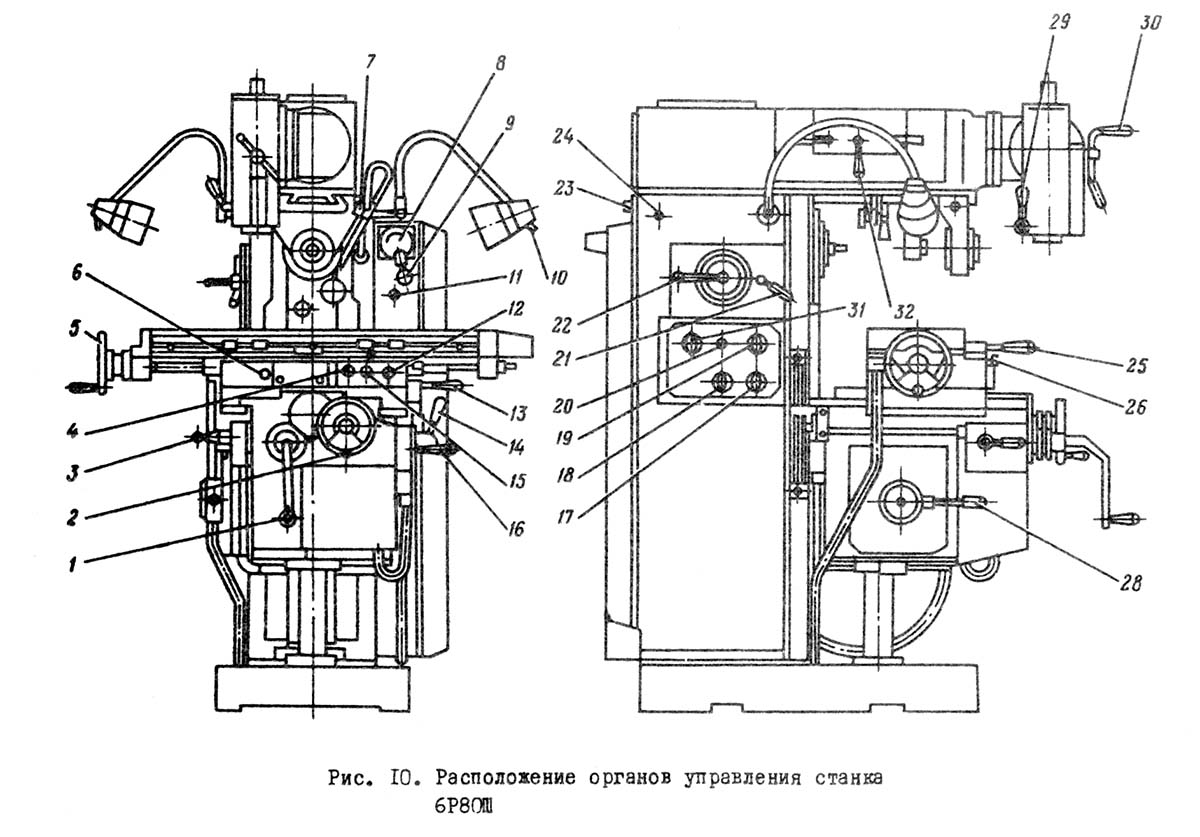

Розташування органів керування широкоуниверсальным консольно-фрезерным верстатом 6Р80Ш

Розташування органів керування верстатом 6р80ш

Розташування органів керування широкоуниверсальным консольно-фрезерным верстатом 6Р80Ш. Скачать в увеличенном масштабе

Список органів керування фрезерным верстатом 6Р80Ш

1. Рукоятка ручного переміщення консоли
2. Рукоятка ручного переміщення салазок
3. Рукоятка увімкнення вертикальной подачі
4. Кнопка увімкнення швидкого переміщення стола, салазок і консоли
5. Маховик ручного переміщення стола
6. Червяк выборка зазору в паре винт-гайка стола
7. Кран охлаждения
8. Указатель нагрузки
9. Рукоятка увімкнення електросети
10. Переключатель освещения
11. Лампа сигнальная
12. Кнопка "Стоп"
13. Рукоятка зажиму салазок
14. Рукоятка увімкнення поперечної подачі
15. Кнопка "Пуск"
16. Рукоятка зажиму консоли
17. Рукоятка увімкнення електродвигуна подач
18. Рукоятка увімкнення електронасоса охлаждения
19. Переключатель направления обертання шпинделя
20. Кнопка "Толчок шпинделя"
21. Рукоятка увімкнення перебора шпинделя
22. Рукоятка установки чисел оборотів шпинделя
23. Винт зажиму хобота
24. Вал переміщення хобота
25. Рукоятка увімкнення поздовжньої подачі
26. Винты зажиму стола
27. Винты зажиму поворотных салазок верстата 6Р80
28. Рукоятка установки величины подачі
29. Рукоятка зажиму гильзы шпинделя верстатів 6P10 і 6Р80Ш
30. Рукоятка переміщення гильзы шпинделя верстатів 6Р10 і 6Р80Ш
31. Переключатель направления обертання шпинделя поворотной головки верстата 6Р80Ш
32. Рукоятка переключения швидкостей шпинделя фрезерной головки верстата 6Р80Ш

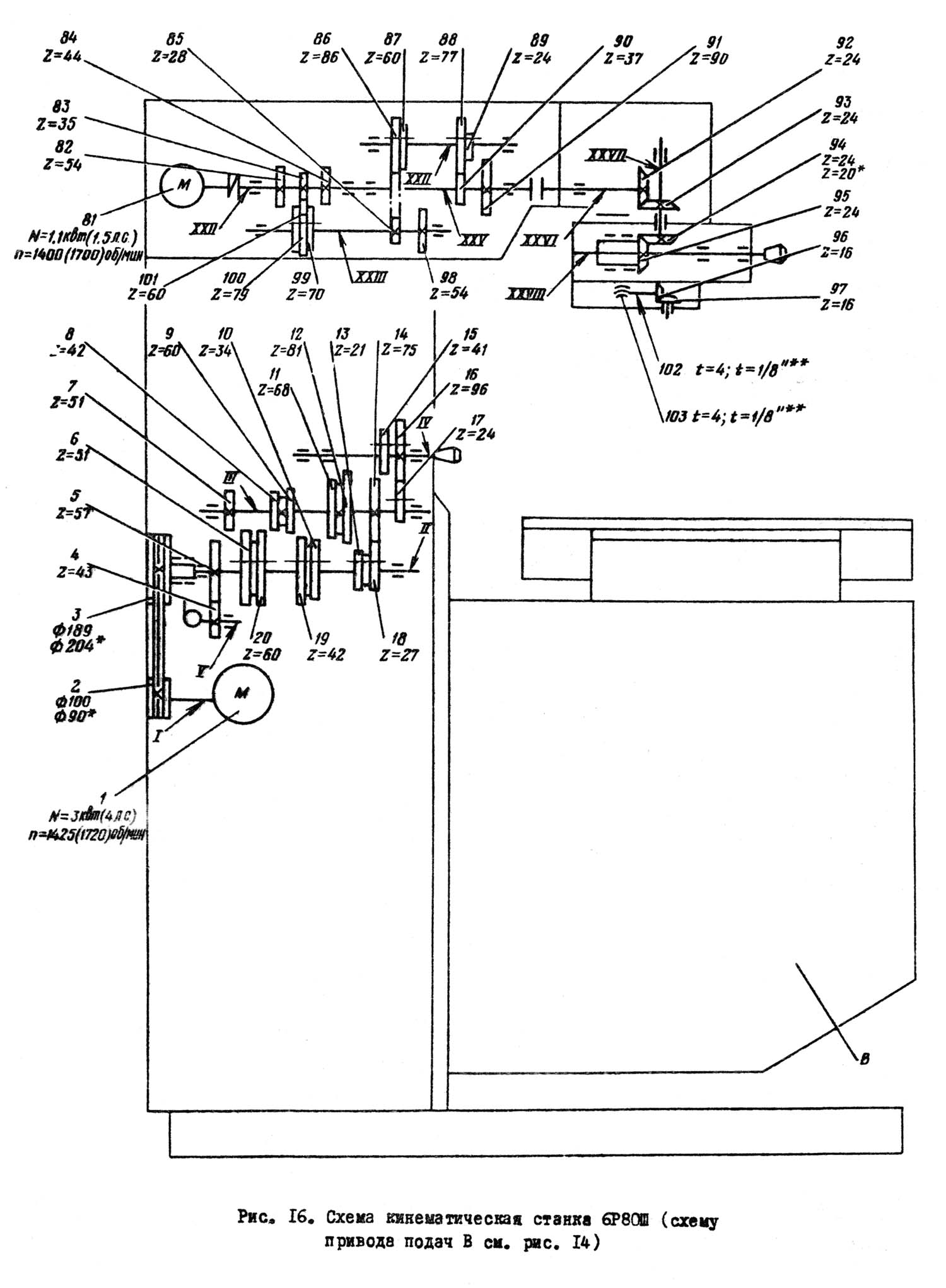

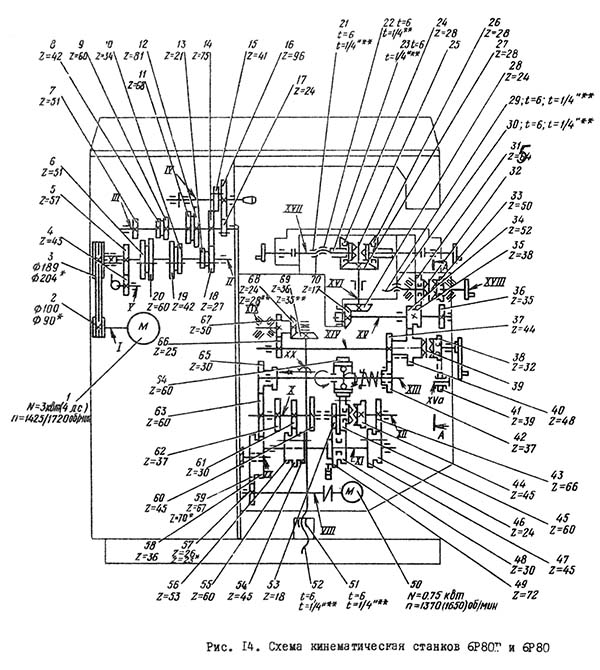

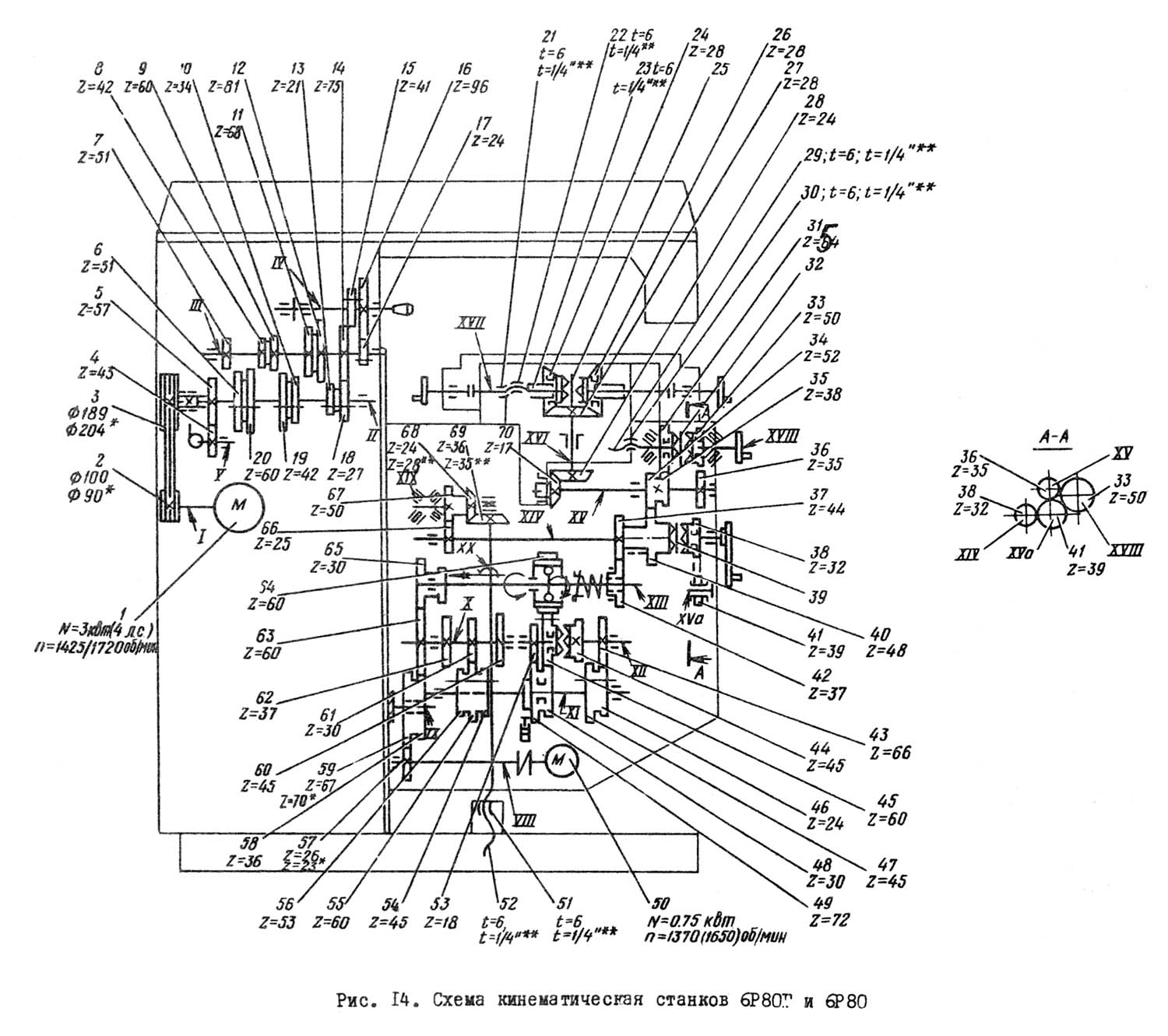

Кінематична схема фрезерного верстата 6Р80Ш

Кінематична схема фрезерного верстата 6р80ш

Схема кінематична консольно-фрезерного верстата 6Р80Ш. Скачать в увеличенном масштабе

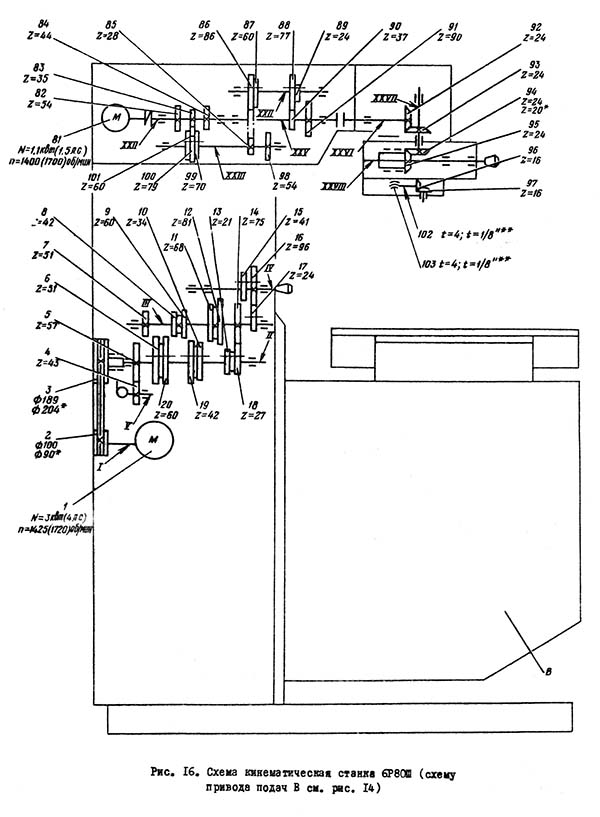

Кінематична схема фрезерного верстата 6р80ш

Схема кінематична консольно-фрезерного верстата 6Р80Ш. Скачать в увеличенном масштабе

Схема кінематична (рис. 14, 15, 16)

Привід головного руху осуществляется от електродвигуна через клиноременную передачу і коробку швидкостей. Путем переміщення блоков шестерен на валу II і переключением шестерен перебора на шпинделе получаем 12 швидкостей.

Привід подач осуществляется от електродвигуна, смонтированного в консоли.

Вращение от вала ХШ коробки подач передається на вал консоли ХIV.

Кинематическая ланцюг ускоренных перемещений стола идет от електродвигуна через валы VIII, IX, X, ХIII, електромагнитную муфту, обгонную муфту і вал консоли XIV.

Увімкнення і реверсирование продольных, поперечных і вертикальних подач производится двухсторонними кулачковыми муфтами 25, 32, 39.

Список к кинематическим схемам (см. табл. 4).

Опис складових частин фрезерного верстата 6Р80Ш

Станина

Станина верстата состоит из основания, стойки і електрошафи.

На основании установлены: стойка, кронштейн з гайкой гвинта подъема консоли і насос охлаждения.

Внутренняя полость основания является резервуаром для охлаждающей жидкости.

С правой стороны стойки прикреплен електрошкаф, в верхней частини коробка швидкостей і механізм переключения швидкостей.

На хоботе верстатів 6Р80Г, 6Р80 і 6Р80Ш крепятся подвески (рис. 17), которые служат опорами для фрезерных оправок. Одна из подвесок 6Р83Г.13 имеет опору качения, вторая 6Р80Г.16 - опору ковзання 1.

Особенностью станины верстата 6P10 является наличие фланца в верхней її частини для крепления шпиндельной головки.

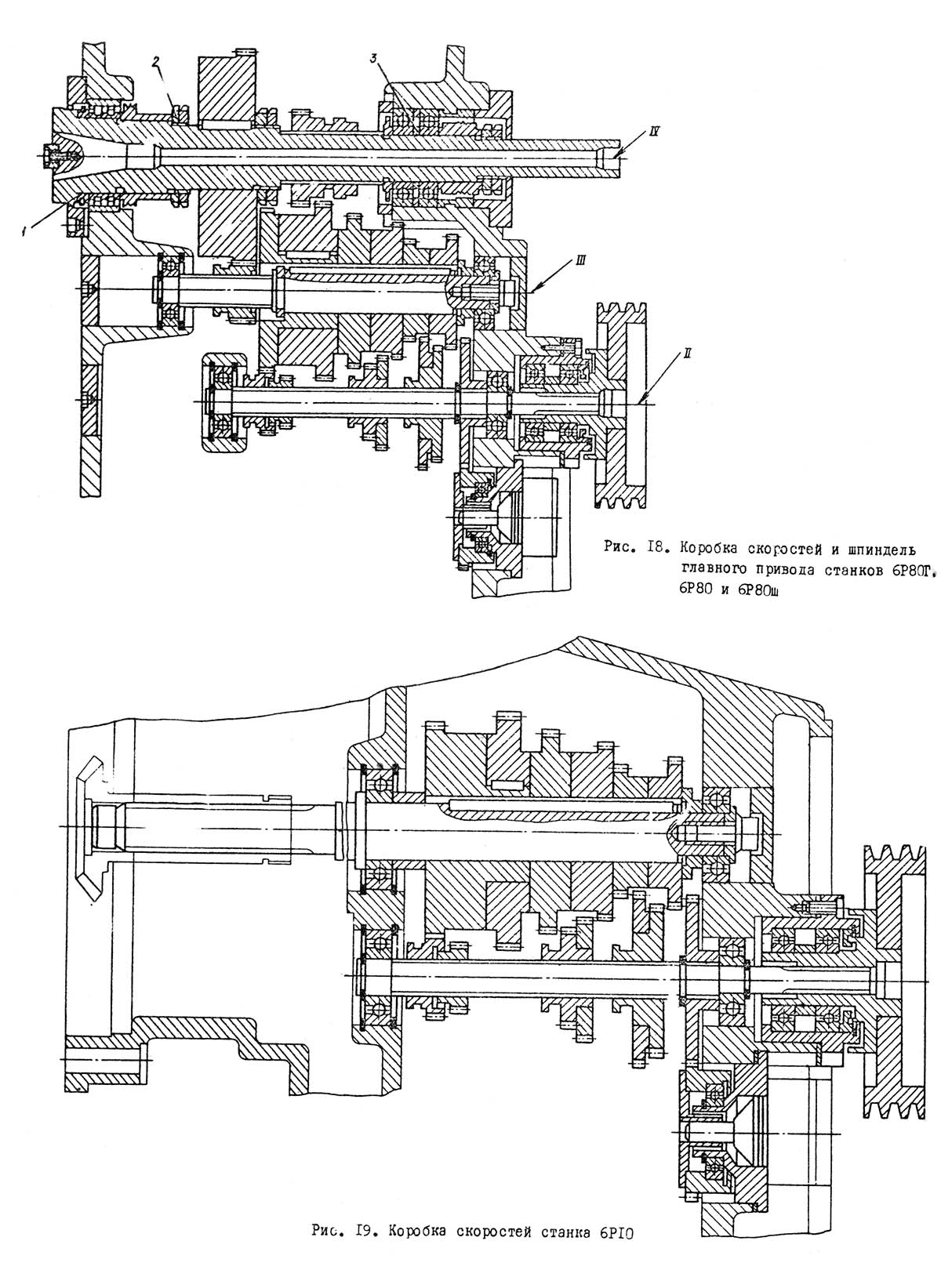

Коробка швидкостей і шпиндельна головка

Коробка швидкостей консольно-фрезерного верстата 6р80ш

Коробка швидкостей консольно-фрезерного верстата 6Р80Ш. Скачать в увеличенном масштабе

Вертикальная шпиндельна головка консольно-фрезерного верстата 6р80ш

Вертикальная шпиндельна головка консольно-фрезерного верстата 6Р80Ш. Скачать в увеличенном масштабе

Ланцюг головного приводу верстатів 6Р80Г, 6Р80, і 6Р80Ш (рис. 18) состоит из електродвигуна, клиноременной передачи, шестиступенчатой коробки швидкостей, шпинделя і перебора, встроенных в станину верстата.

В качестве передньої опори шпинделя применены двухрядные роликовые підшипники С посадкой внутреннего кольца на конус. Для восприятия осевых усилий в задньої опоре установлены радиально-упорные шарикопідшипники. Коробка швидкостей верстата 6P10 приведена на рис. 19.

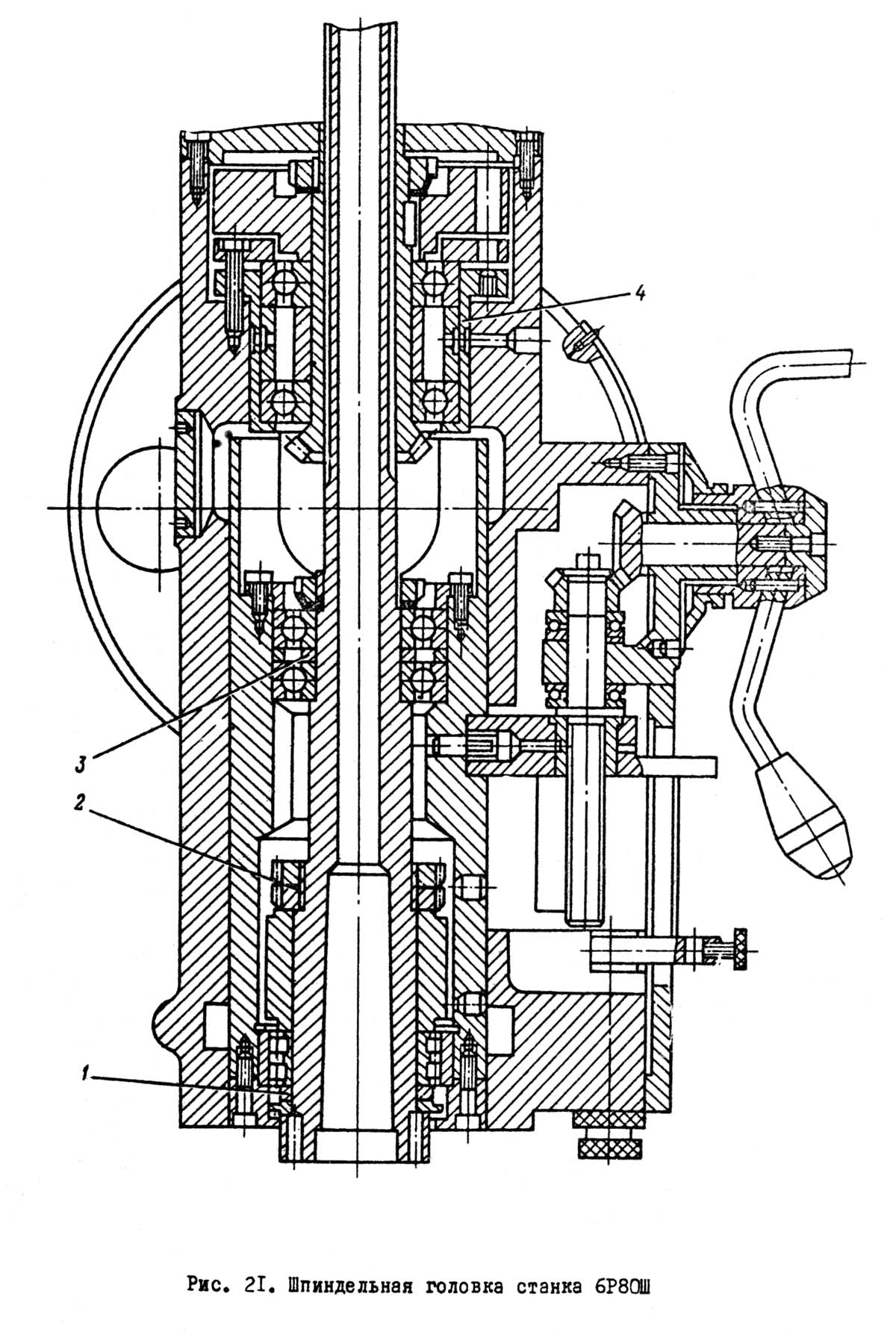

Шпиндельные головки верстата 6PI0 (рис. 20) і верстата 6Р80Ш (рис. 21) смонтированы в выдвижных гильзах.

Переходная головка вертикального шпинделя верстата 6Р80Ш приведена на рис. 22.

Консоль і коробка подач

Коробка подач консольно-фрезерного верстата 6р80ш

Коробка подач консольно-фрезерного верстата 6Р80Ш. Скачать в увеличенном масштабе

Спереди, в нижней частини, консоли встроен фланцевый електродвигатель. С левой стороны консоли крепится коробка подач з механізмом переключения подач і механізмом увімкнення вертикального переміщення консоли, а з правой - механізм переміщення салазок.

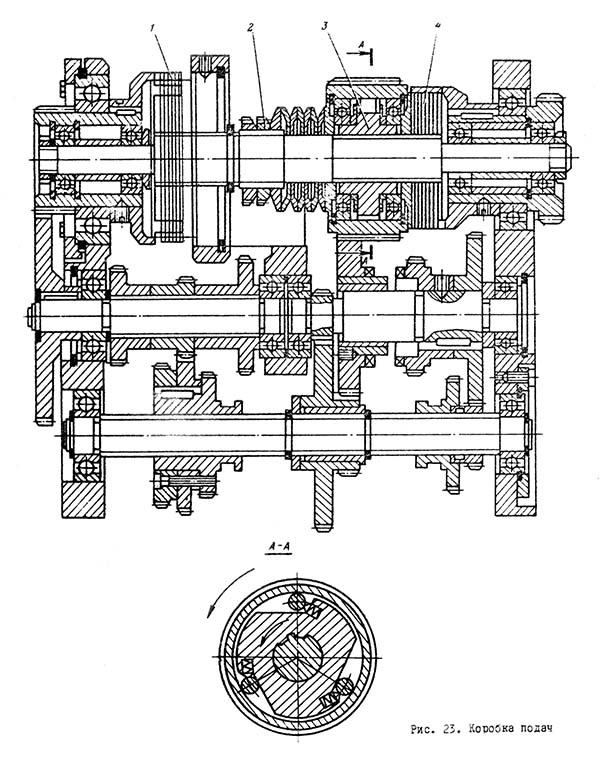

Двенадцатиступенчатая коробка подач (рис. 23). кроме ланцюги рабочих подач, имеет ланцюг ускоренного ходу. В коробке подач расположена предохранительная муфта 4, исключавшая возможность поломки шестерен при перегрузке.

Hа одном валу з предохранительной муфтой смонтированы електромагнитная муфта I і обгонная муфта 3. Увімкнення быстрых перемещений стола, салазок і консоли осуществляется кнопкой, расположенной на передньої стенке салазок.

Рукоятка і маховик ручных перемещений стола в поперечном і вертикальном направлениях расположены на консоли спереди (рис. 24).

Механізм подъема консоли приведен на рис. 25.

Механізм переключения подач состоит из рукоятки, диска з профильными пазами і рычагов. При движении рукоятки вверх или вниз диск поворачивается і рычаги перемещают вилки з шестернями.

Увімкнення механического переміщення консоли і салазок осуществляется при помощи рукояток, расположенных з левой і правой сторон консоли.

Направление руху рукояток мнемонически увязано з направлением руху консоли і салазок.

Задня стенка консоли выполнена в виде направляючих профиля "ласточкин хвост".

С правой стороны сзади консоли находится рукоятка для закрепления консоли на стойке.

Верхня часть консоли имеет прямоугольные направляющие, по которым перемещаются салазки.

Стол і салазки

Салазки перемещаются в поперечном направлении на консоли і имеют направляющие для стола.

Со столом связан винт 2 (рис. 26) поздовжньої подачі. В салазках находятся конические шестерни 5, вращающие винт, рукоятка і механізм увімкнення поздовжньої подачі стола.

Для роботи методом попутного фрезерування предусмотрена выборка зазоров между резьбой ходового гвинта 2 і гаек 3, 4 посредством поворота червяка I.

При работе методом встречного фрезерування сильно изнашивается ходовой винт. Поетому, когда на станке длительное время выполняется одна работа, следует менять участок роботи гвинта.

Поворотные салазки на станке 6Р80 дают возможность осуществлять поворот стола в пределах ±45° в горизонтальной плоскости.

Хобот верстата 6P80Ш

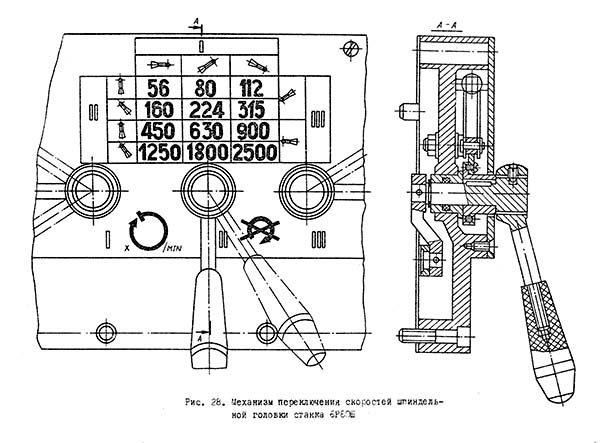

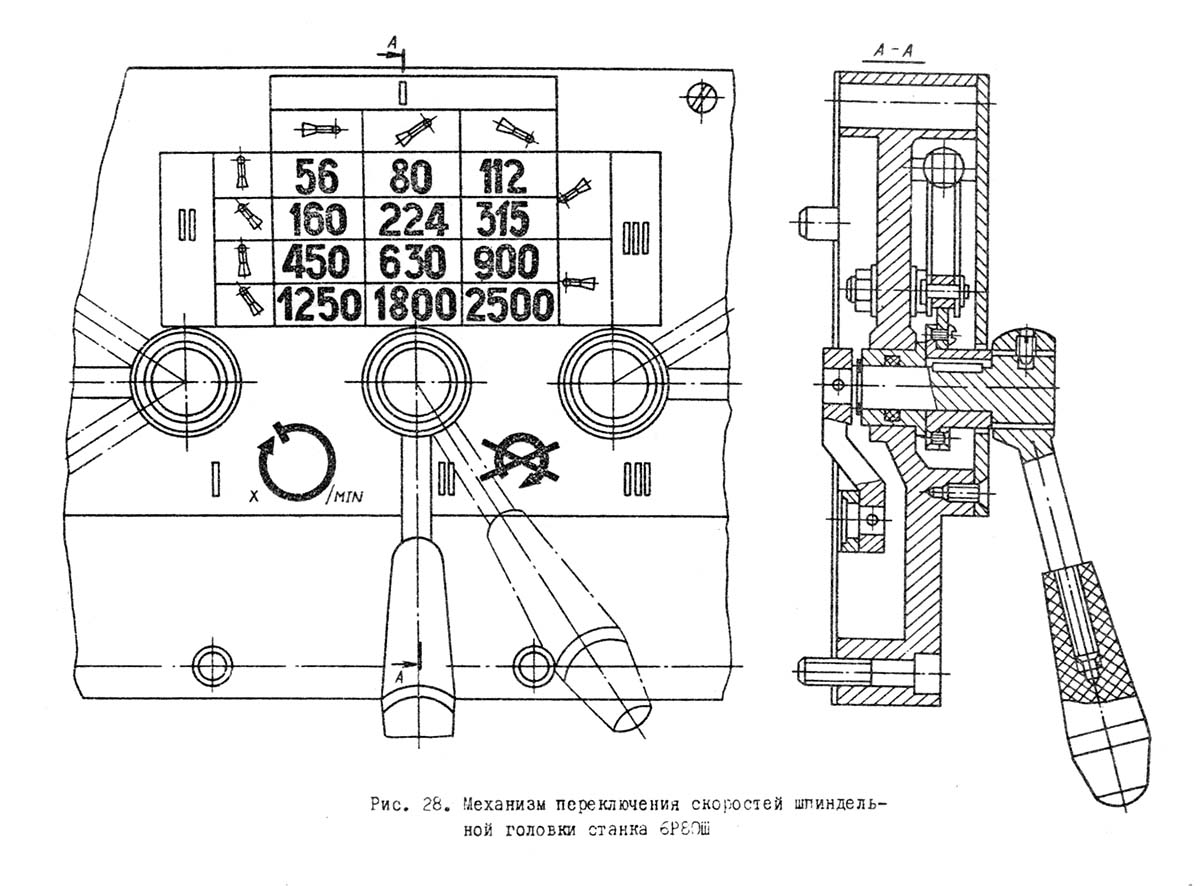

Механізм переключения швидкостей вертикальной головки консольно-фрезерного верстата 6р80ш

Механізм переключения швидкостей вертикальной головки консольно-фрезерного верстата 6Р80Ш. Скачать в увеличенном масштабе

В хоботе верстата смонтирован електродвигатель і коробка швидкостей (рис. 27) з механізмом переключения швидкостей (рис. 28). К фланцу хобота крепится переходная головка (рис. 22) і к післядней - шпиндельна головка (рис. 21).

6Р80Ш Верстат фрезерный консольный широкоуніверсальний. Відеоролик.

Технічні характеристики верстата 6Р80Ш

Наименование параметра	6Р80г	6Р80	6Р10	6Р80Ш
Основні параметри верстата
Класс точності	Н	Н	Н	П
Розміри рабочей поверхности стола, мм	800 х 200	800 х 200	800 х 200	800 х 200
Расстояние от оси шпинделя до поверхности стола, мм	50..350	50..350	-	50..350
