НС-12А Верстат свердлильний настільний
Опис, характеристики, схеми

НС-12А настільно-свердлильний верстат







Відомості про виробника свердлувального настільного верстата НС-12а

Розробник настільно-свердлувального верстата моделі НС-12 - Спеціальне конструктрське бюро спеціальних верстатів СКБ-3, м. Одеса . СКБ-3 створено у 1947 році та існувало до середини 90-х років.

Верстат вироблявся верстатобудівними заводами та кількома ремісничими та технічними училищами Радянського Союзу у 50..70-х роках минулого століття.

Настільний свердлильний верстат НС-12 має кілька модифікацій (НС-12, НС-12А, НС-12Б, НС-12М), які незначно відрізняються один від одного за конструкцією та комплектацією.

Найбільш відомі виробники настільно-свердлувального верстата моделі НС-12а:





Верстати, що випускаються Вільнюським верстатобудівним заводом "Жальгіріс"


НС-12А свердлильний верстат настільний. Призначення та сфера застосування

Верстат призначений для свердління отворів та нарізування різьблення в дрібних деталях із чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Шпиндельний вузол свердлувального верстата нс-12а - найскладніший і найточніший вузол у верстаті. Шпиндельний вузол монтується у шиндельній бабці. Основні деталі шпиндельного вузла:

Простота конструкції забезпечує легкість керування, надійність та довговічність верстатів.

Відлік глибини свердління провадиться за плоскою шкалою або упором.

П'ятиступінчасті шківи приводу дозволяють отримувати п'ять швидкостей обертання шпинделя, що забезпечує вільний вибір швидкостей різання.

Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.

Верстати НС-12А дозволяють виконувати такі операції:

Верхня частинина шпинделя має шліци, щоб одержати обертання від приймального шківа, нижня частинина має конус Морзе для кріплення свердлильного патрона.

Шпиндель верстата НС-12а отримує п'ять швидкостей обертання від п'ятиступінчастиних шківів приводу, що забезпечує вибір швидкостей різання в діапазоні - 450, 710, 1400, 2500, 4500 об/хв.

Кінець шпинделя – зовнішній конус морзе КМ2, позначення В18 за ГОСТ 9953 (Конуси інструментальні укорочені) – конус укорочений: D = 17,780 мм, довжина конуса 37,0 мм.

Укороченому конусу В18 відповідає свердлильний трикулачковий патрон 16-го типорозміру за ГОСТ 8522 (Патрони трикулачкові свердлильні) з діапазоном затиску від 3 до 16 мм.

Приклад умовного позначення свердлильного 3-х кулачкового патрона, типорозміру 16, з конусним приєднувальним отвором В18:


Патрон 16-Б18 ГОСТ 8522-79


Основні параметри свердлувального верстата нс-12а:


Конус Морзе інструментальний укорочений

Конус інструментальний - Конус Морзе - одне з найбільш застосовуваних кріплень інструменту. Був запропонований Стівеном А. Морзе приблизно 1864 року.

Конус Морзе підрозділяється на вісім розмірів - від КМ0 до КМ7 (англійською: MT0-MT7, німецькою: MK0-MK7).

Стандарти на конус Морзе: ГОСТ 25557 (Конуси інструментальні. Основні розміри), ISO 296, DIN 228. Конуси, виготовлені за дюймовими та метричними стандартами, взаємозамінні у всьому, крім різьблення хвостовика.

Для багатьох застосувань довжина конуса Морзе виявилася надмірною . Тому було введено стандарт на дев'ять типорозмірів укорочених конусів Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), ці розміри отримані видаленням більш товстої частинини конуса. Цифра позначення короткого конуса — діаметр товстої частинини конуса в мм.

Російський стандарт на укорочені конуси ГОСТ 9953 Конуси інструментів укорочені .

Російський стандарт на свердлильні патрони ГОСТ 8522 Патрони свердлильні трикулачні .

  1. B7 - конус Морзе КМ0 , D = 7,067 мм;
  2. B10 - конус Морзе КМ1 , D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
  3. B12 - конус Морзе КМ1 , D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
  4. B16 - конус Морзе КМ2 , D = 15,733 мм. Патрон 10-16 (1÷10 мм), Патрон 13-16 (1÷13 мм);
  5. B18 - конус Морзе КМ2 , D = 17,780 мм. Патрон 16-18 (3÷16 мм);
  6. B22 - конус Морзе КМ3 , D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
  7. B24 - конус Морзе КМ3 , D = 23,825 мм;
  8. B32 - конус Морзе КМ4 , D = 31,267 мм;
  9. B45 - конус Морзе КМ5 , D = 44,399 мм.

Де D – діаметр конуса в основній площині.

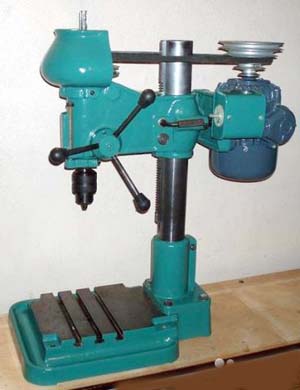

Загальний вигляд свердлувального верстата НС-12А

НС-12А Загальний вигляд свердлильного верстата

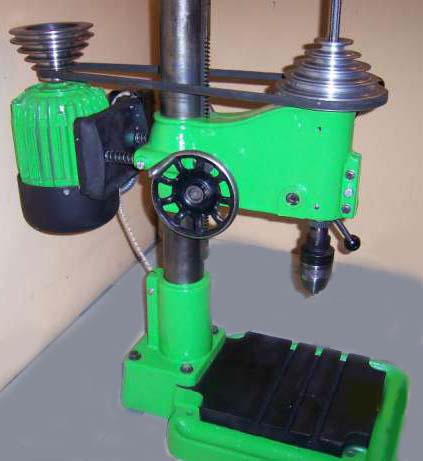

Фото свердлильного верстата НС-12а


НС-12А Загальний вигляд свердлильного верстата

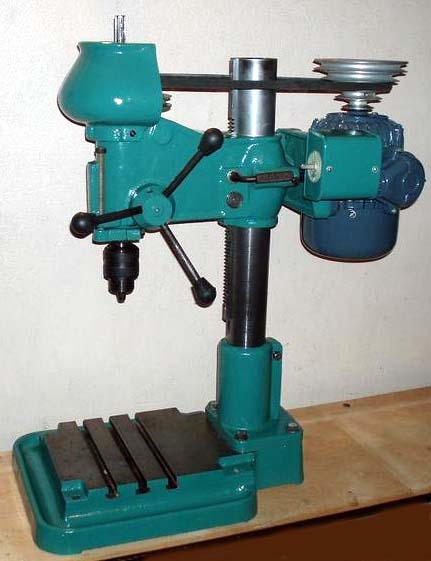

Фото свердлильного верстата НС-12а

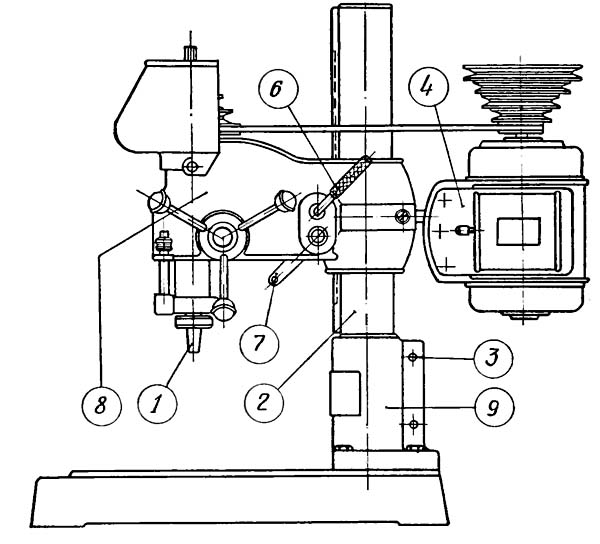

Розташування складових частинин свердлувального верстата НС-12А

НС-12А Розташування складових частинин настільно-свердлувального верстата

Розташування складових частинин свердлувального верстата НС-12а

Специфікація складових частинин свердлувального верстата НС-12А

  1. Шпиндель Колонка
  2. Колонка та плита
  3. Затискні гвинти кронштейна
  4. Привід верстата – електродвигун
  5. Рукоятка затискного пристрою шпиндельної бабки на колоні
  6. Рукоятка механізму підйому шпиндельної бабки по колоні
  7. Бабка шпиндельна
  8. Кронштейн кріплення колонки до плити

Загальне компонування та особливості настільно-свердлувального верстата НС-12А

Основу шпиндельної бабки складає чавунний корпус. У корпусі змонтовано шпиндельний вузол, механізм підйому бабки, механізм натягу ременя та місцеве освітлення верстата.

Позаду бабці прикріплений електродвигун.

Механізм підйому бабки призначений для переміщення бабки шпинделя колонкою.

Колонка прикреплена к плите кронштейном. В кронштейне колонка зажата двумя болтами. В случае необходимости поворота колонки вокруг своей оси, болты освобождаются, колонка совместно з бабкой поворачивается в требуемое положение, після чего болты зажимаются.

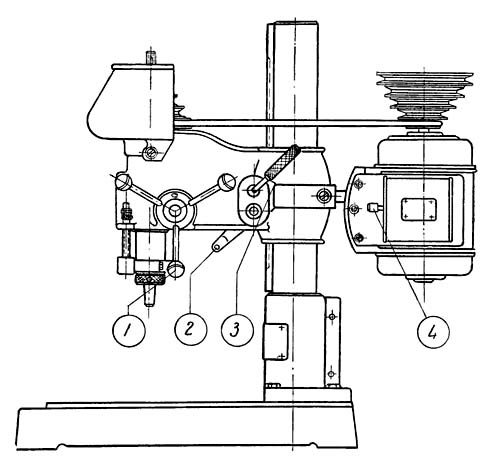

Розташування органів керування сверлильным верстатом НС-12А

НС-12А РРозташування органів керування настільно-свердлильного верстата

Розташування органів керування сверлильным верстатом НС-12а


Специфікація органів керування верстата НС-12А

  1. Рукоятка ручной подачі шпинделя
  2. Рукоятка для переміщення шпиндельной бабки по колонке
  3. Рукоятка фиксации (стопорения, зажима) шпиндельной бабки на колонке
  4. Кнопка керування електродвигуном

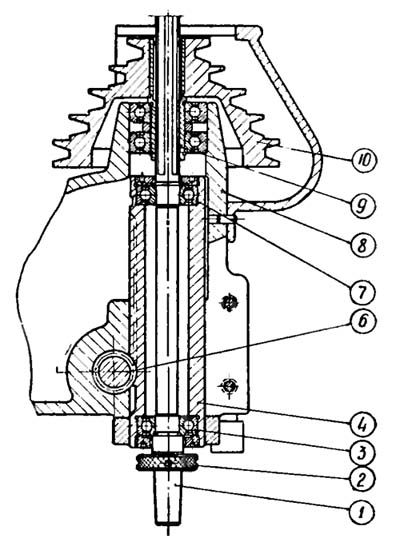

Шпиндельный узел настольно-сверлильного верстата НС-12А

НС-12А Шпиндельний вузол настільно-свердлильного верстата

Шпиндельный узел сверлильного верстата НС-12а

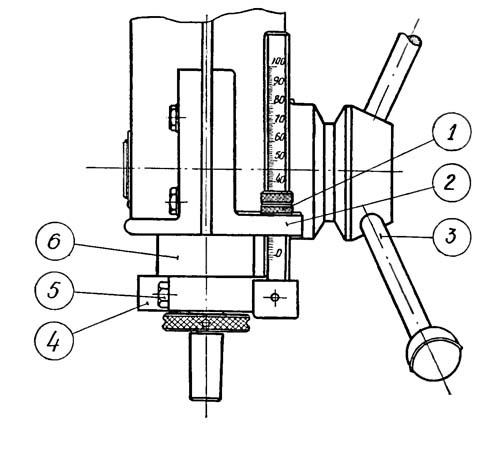

НС-12А Шпиндельний вузол настільно-свердлильного верстата

Шпиндельный узел сверлильного верстата НС-12а


НС-12А Шпиндельний вузол настільно-свердлильного верстата

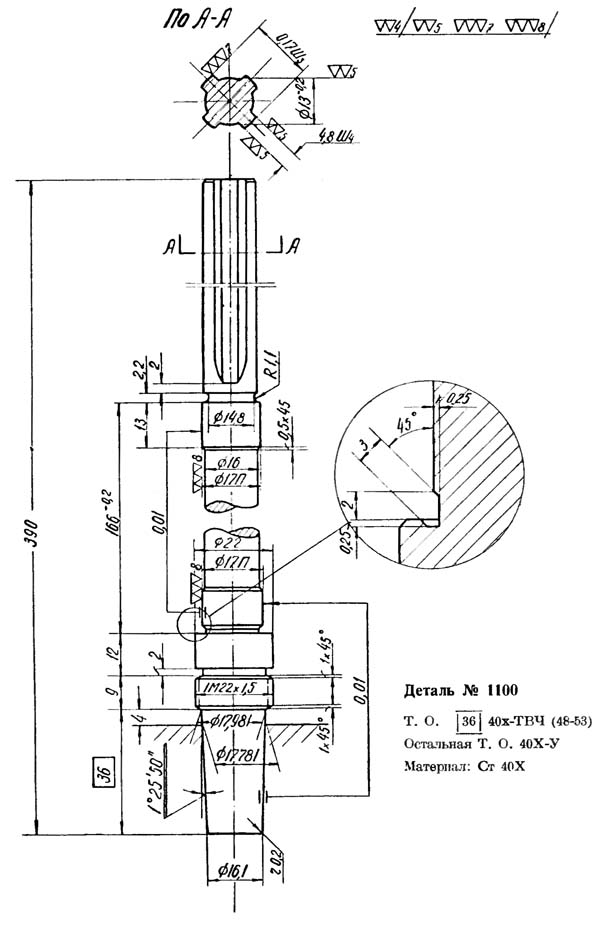

Шпиндель сверлильного верстата НС-12а


Шпиндель настольно-сверлильного верстата НС-12А

Кінець шпинделя - наружный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) - конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Шпиндельный узел смонтирован в корпусе 8. Сам шпиндель 1 смонтирован в гильзе 4 на шарикопідшипниках 3 і 7.

Вращение шпиндель получает от втулки 9 і шкива 10 через шлицевое соединение.

Подача шпинделя — ручная; осуществляется вращением штурвала при помощи валика-шестерни 6 і гильзы з рейкой 4.

Гайка 2 предназначена для снятия сверлильного патрона з конуса шпинделя.

Привід верстата НС-12А

Електродвигун, посредством подмоторной плиты, прикреплен к бабке шпинделя. На оси електродвигуна находится ступенчатый шкив, который соединяется со шкивом шпинделя клиновым ремнем.

Местное освещение верстата НС-12А

Верстат укомплектован аппаратурой для местного освещения. В связи з тем, что настольно-сверлильный верстат, моделі НС-12А чаще всего устанавливается на верстаках или столах, поетому арматуру (кронштейн) і аппарат (трансформатор) местного освещения, при монтаже верстата, требуется прикреплять вблизи верстата, а если верстат устанавливается у стены — то к післядней.

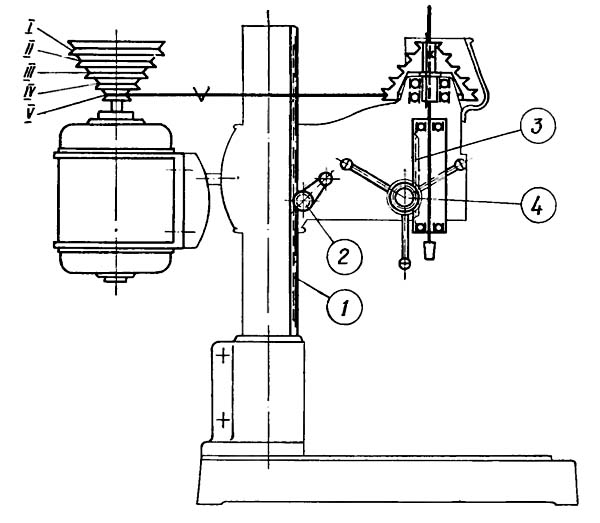

Кінематична схема сверлильного верстата НС-12А

НС-12А Схема кінематична свердлильного верстата

Кінематична схема сверлильного верстата НС-12а

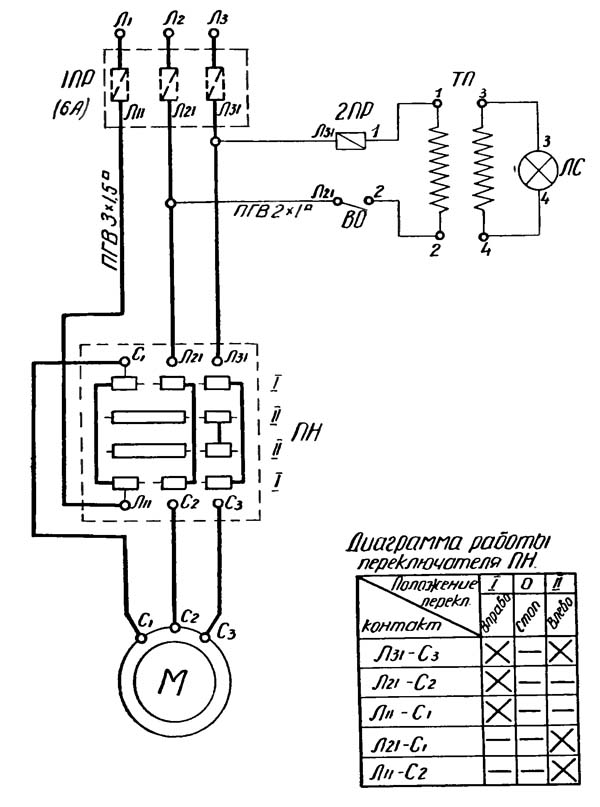

Електроустаткування і електрична схема сверлильного верстата НС-12А

НС-12А Схема Свердлильний верстат

Електрична схема сверлильного верстата НС-12а




НС-12А Верстат сверлильный настільний. Відеоролик.




Технічні характеристики верстата НС-12А

Наименование параметра 2М112 НС-12А
Основні параметри верстата
Наибольший диаметр сверления, мм 12 12
Наименьшее і наибольшее расстояние от торца шпинделя до стола 0...400 20..420
Расстояние от оси вертикального шпинделя до направляючих стойки (вылет), мм 190 185
Рабочий стол
Ширина рабочей поверхности стола, мм 250 360 х 360
Число Т-образных пазов Розміри Т-образных пазов 3 3
Шпиндель
Наибольшее перемещение шпиндельной головки, мм 300
Ход гильзы шпинделя, мм 100 100
Частота обертання шпинделя, об/мин 450, 800, 1400, 2500, 4500 450, 710, 1400, 2500, 4500
Количество швидкостей шпинделя 5 5
Конус шпинделя Морзе В18 Морзе В18
Привод
Електродвигун приводу головного руху, кВт 0,55 0,65
Габарит і масса верстата
Габарити верстата (длина ширина высота), мм 795 х 370 х 950 770 х 465 х 700
Масса верстата, кг 120 121


    Список литературы

  1. Настільно-свердлильний верстат моделі НС-12А. Керівництво до верстата, 1955

  2. Барун В.А. Робота на свердлильних верстатах,1963
  3. Вінніков І.З., Френкель М.І. Свердлильник, 1971
  4. Вінніков І.З. Свердлильні верстати та робота на них, 1988
  5. Лоскутов B.В Свердлильні та розточувальні верстати, 1981
  6. Панов Ф.С. Робота на верстатах з ЧПУ, 1984
  7. Попов В.М., Гладиліна І.І. Свердлильник, 1958
  8. Сисоєв В.І. Довідник молодого свердлувальника,1962
