Виробник оздоблювально-розточувального верстата 278 - Майкопський верстатобудівний завод ім. Фрунзе .
Майкопський верстатобудівний завод ім. Фрунзе - один із найбільших виробників металорізальних верстатів на Півдні Росії. Створено на базі заснованого у 1892 році чавунно-ливарного заводу Гурського.
Завод спеціалізується на випуску оздоблювально-розточувальних, хонінгувальних верстатів з широким діапазоном можливостей для ремонту та сервісного обслуговування двигунів внутрішнього згоряння (автомобільних, тракторних, суднових), стрічковопильних, верстатів високої точності та інших.
Оздоблювально-розточувальний верстат 278 випускався в сімдесятих роках минулого століття і поступився місцем більш досконалому верстату 2А78 .
Відмінності оздоблювально-розточувального (алмазно-розточувального) алмазно-розточувального верстата 278 і 278Н:
Верстати оздоблювально-розточувальні вертикальні 278 призначені для ремонтної розточування блоків циліндрів та гільз автомобільних, тракторних та мотоциклетних двигунів, а також для свердління та розточування отворів в окремих деталях, розміри яких відповідають технічній характеристиці верстатів. На верстаті моделі 278 можна здійснювати тонке фрезерування універсальним шпинделем.
Технічні дані верстатів дозволяють робити тонку розточування в сталях, чавунах і кольорових металах, підрізування торця у отвору, що розточується, і безризиковий виведення різця.
Верстати 278 забезпечені комплектом шпинделів, один з яких встановлюється на шпиндельну бабку, залежно від діаметра отвору, що розточується. Універсальним шпинделем, крім операції розточування, може проводитися свердління, зенкерування та розгортання.
Оброблювані вироби центрують та закріплюють на нерухомому столі. Залежно від діаметра отвору, що розточується, в шпиндельній бабці встановлюють певний шпиндель з наявного комплекту. Універсальний шпиндель застосовується для виконання операцій свердління, зенкерування та розгортання отворів та постачається за окрему плату.
Комплект приладдя, пристроїв та інструментів, що поставляється зі верстатом, дозволяє розточувати блоки циліндрів та гільзи двигунів, передбачені за технічним завданням на виготовлення верстата.
Розробник - Майкопський верстатобудівний завод ім. Фрунзе.
Синоніми: оздоблювально-розточувальний вертикальний верстат, fine borer, fine boring machine, finish boring machine, precision boring machine
Як інструмент на цих верстатах застосовуються алмазні та твердосплавні різці. Режим тонкого розточування: швидкість різання до 1000 м/хв, подача 0,01 – 0,1 мм/об та глибина різання 0,05 – 0,55 мм. Висока точність обробки отворів, відхилення діаметром 0,003 - 0,005 мм і шорсткість поверхні 8-9-го класу на алмазно-розточувальних верстатах забезпечуються завдяки застосуванню малих подач і високих швидкостей різання. На алмазно-розточувальних верстатах, крім чистової обробки отворів, виконується зовнішнє обточування, розточування та обточування конусів, підрізання торців і розточування канавок. Основними споживачами алмазно-розточувальних верстатів є заводи великосерійного та масового виробництва автомобільної, тракторної та авіаційної промисловості.
До деталей, для обробки яких застосовуються алмазно-розточувальні верстати, відносяться шатуни, втулки, вкладиші, гільзи, головки блоку і блоки циліндрів.
У оздоблювально-розточувальних верстатах шпиндель розташовується вертикально. Рухи, необхідні виконання технологічного циклу, повідомляються різним вузлам верстата. Головним рухом верстата є обертально-поступальний рух шпинделя щодо його осі.
Рух подачі повідомляється або інструменту, закріпленому в шпинделі, або заготівлі, встановленої на столі або пристрої, що встановлено на столі та. т.п.
Допоміжними рухами в цих верстатах є: настановні переміщення шпиндельної бабки у вертикальному напрямку, настановні переміщення столу за двома координатами, настановний рух у горизонтальній площині оператора, перемикання швидкостей та подач тощо.

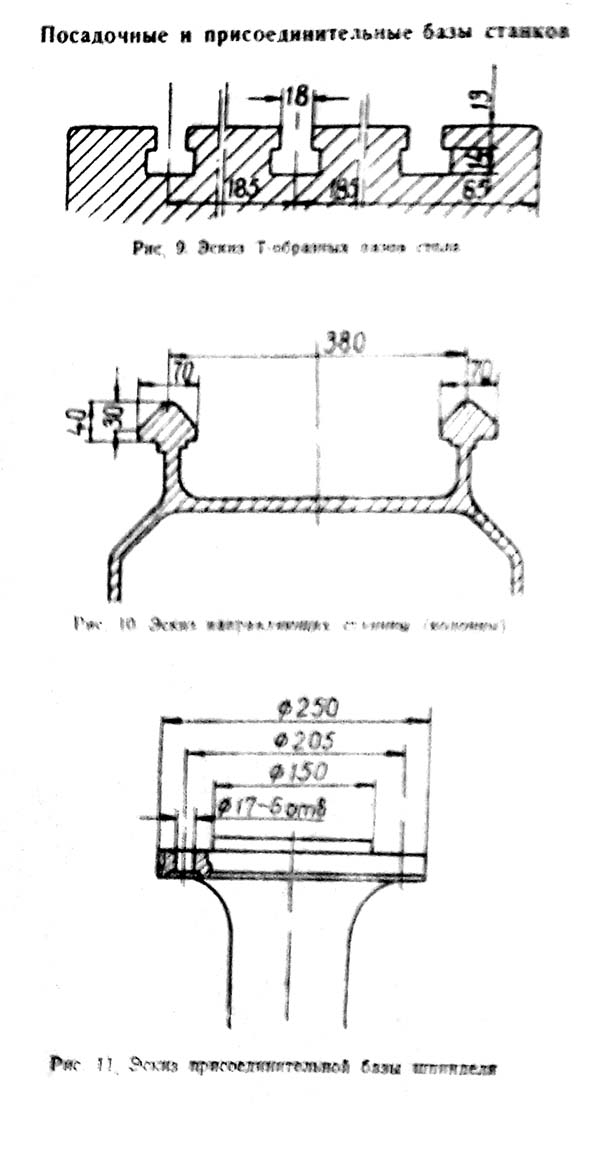

Посадочні та приєднувальні бази верстата 278

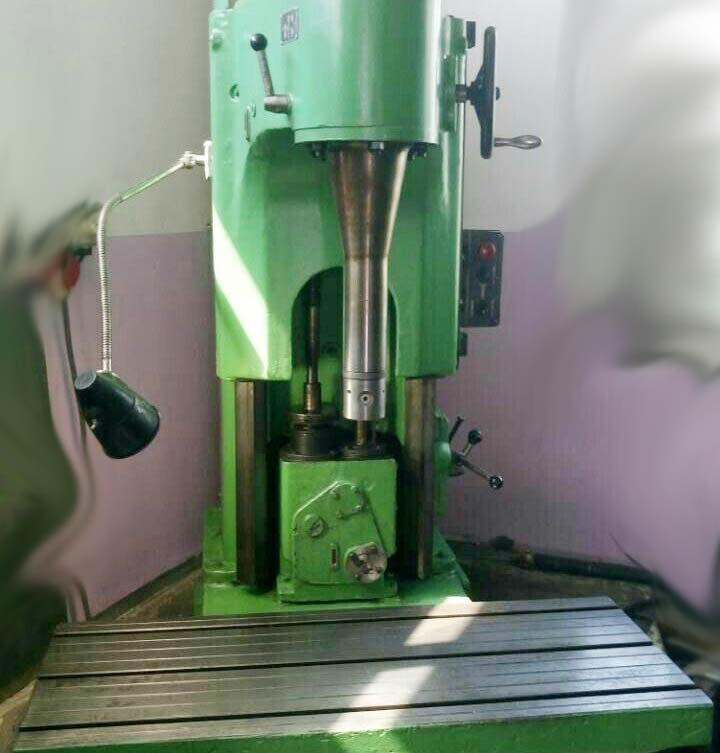

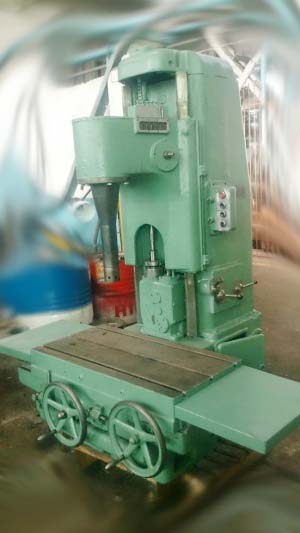

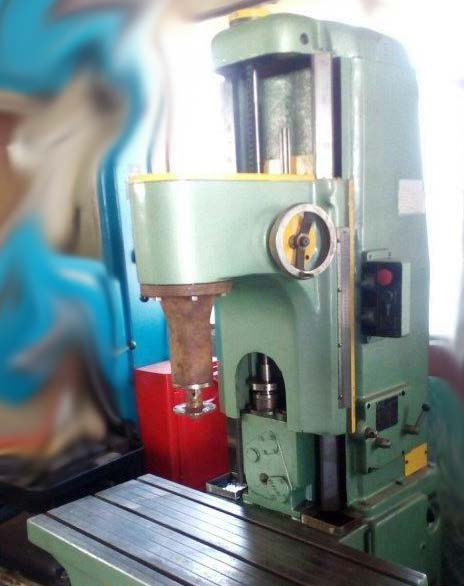

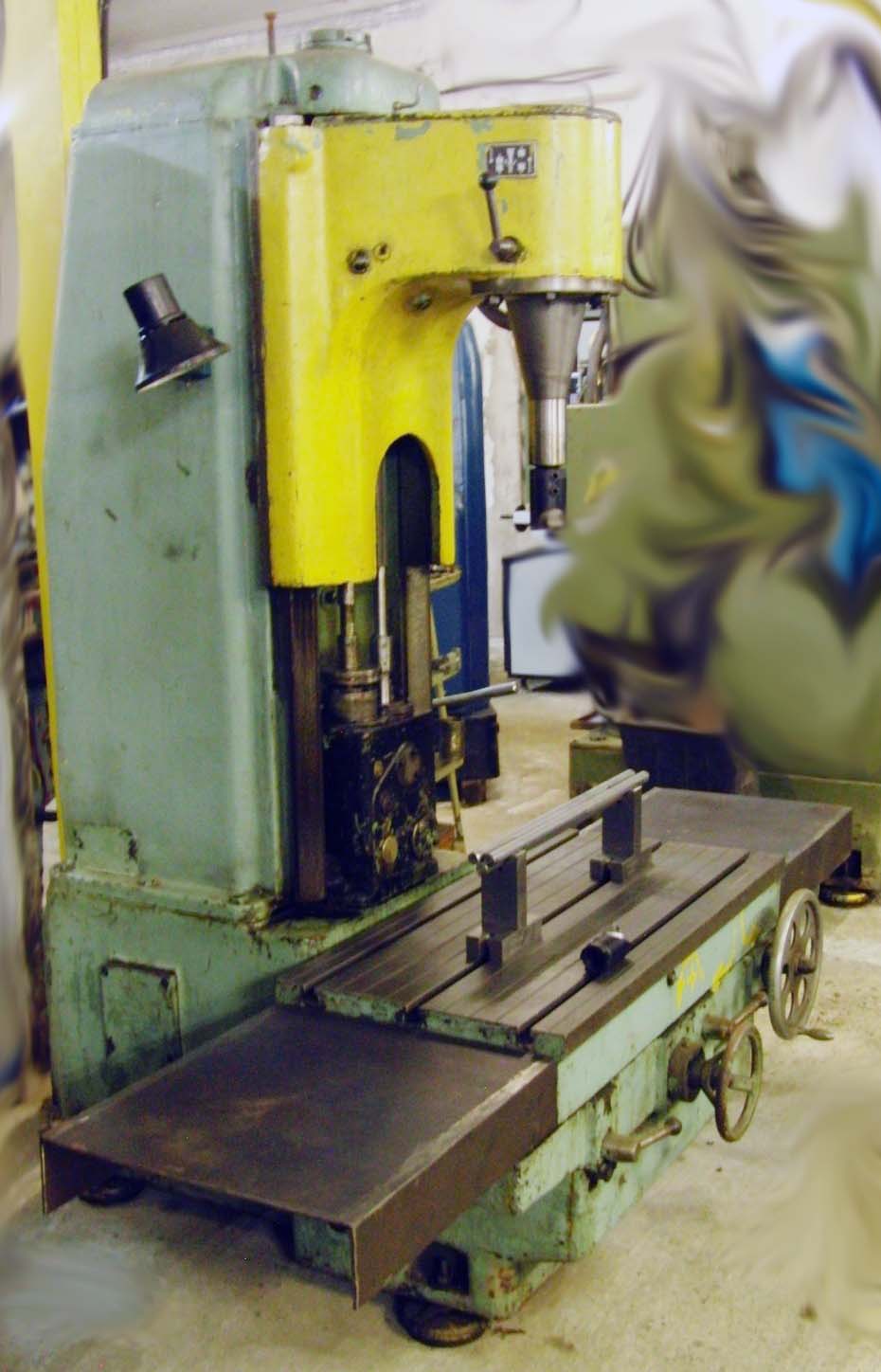

Фото оздоблювально-розточувального верстата 278

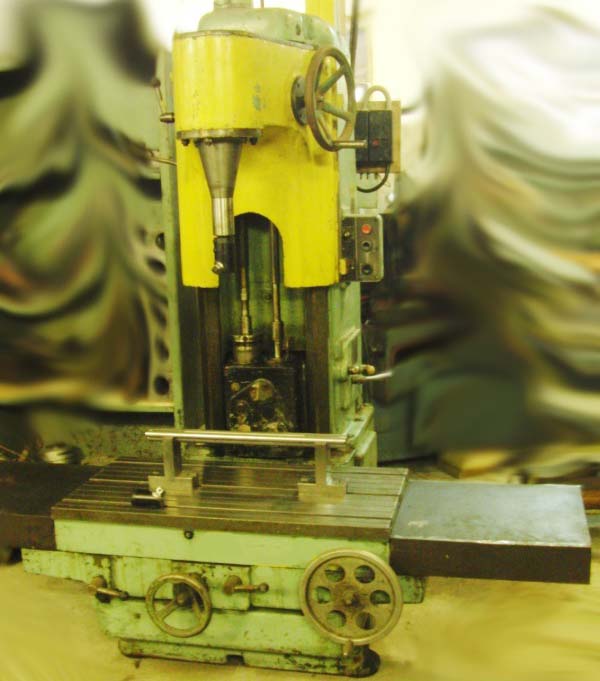

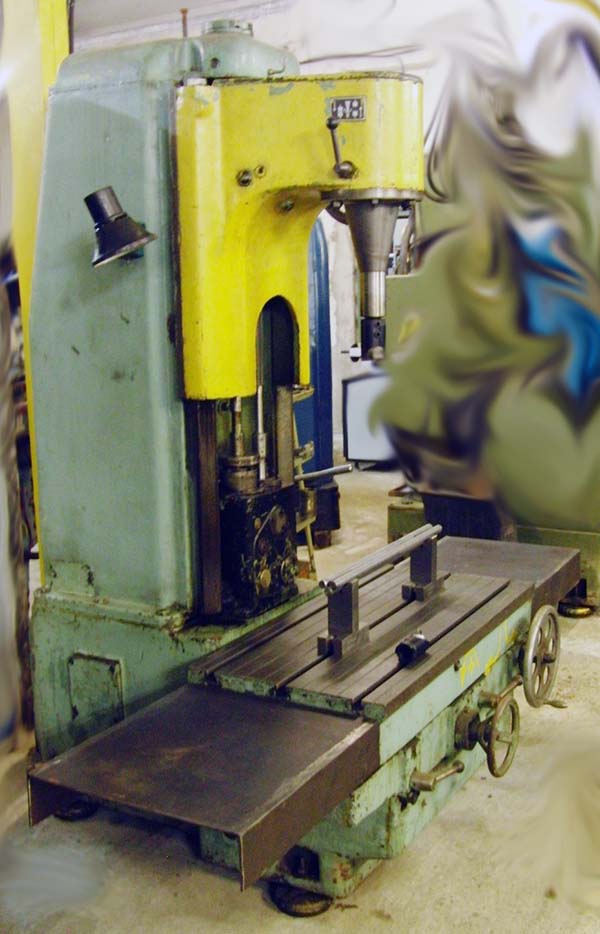

Фото оздоблювально-розточувального верстата 278

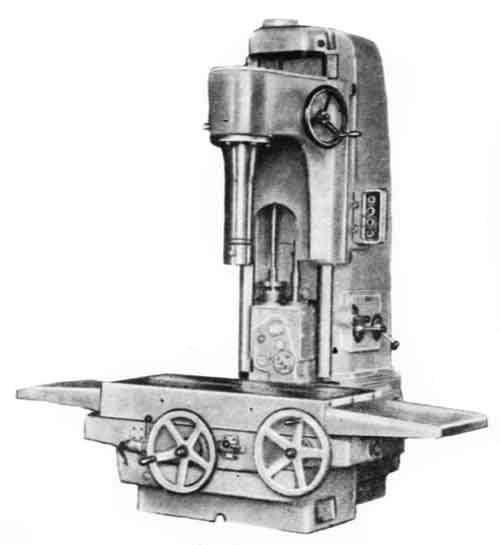

Фото оздоблювально-розточувального верстата 278. Дивитись у збільшеному масштабі
Фото оздоблювально-розточувального верстата 278
Фото оздоблювально-розточувального верстата 278
Фото оздоблювально-розточувального верстата 278

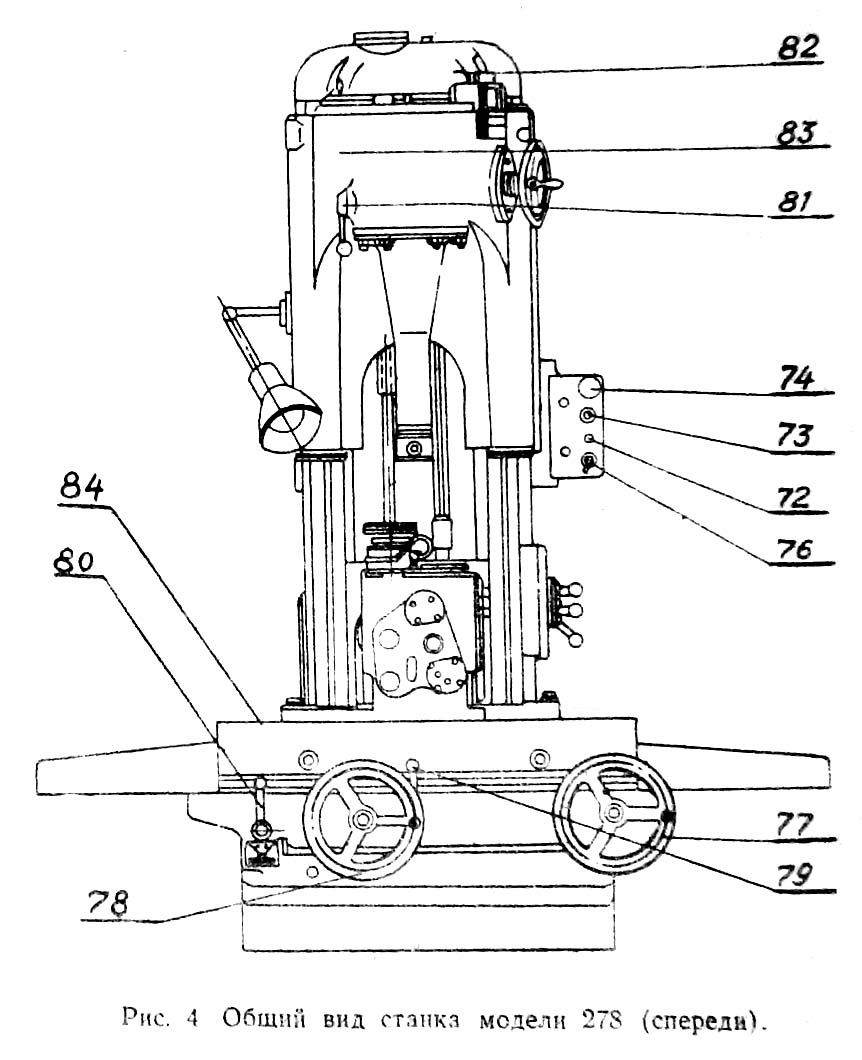

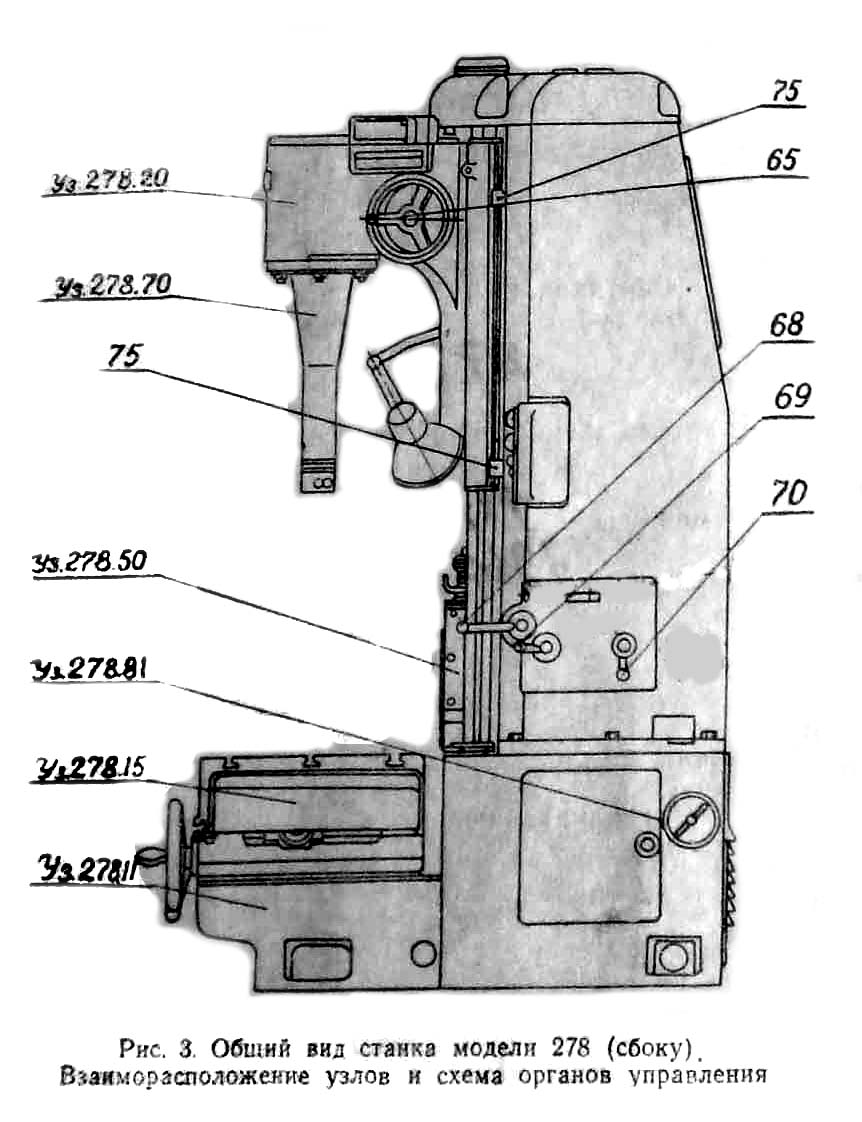

Розташування органів керування оздоблювально-розточувальним верстатом 278
Розташування органів керування оздоблювально-розточувальним верстатом 278
Алмазно-розточувальні верстати моделей 278 і 278Н складаються з вузлів:

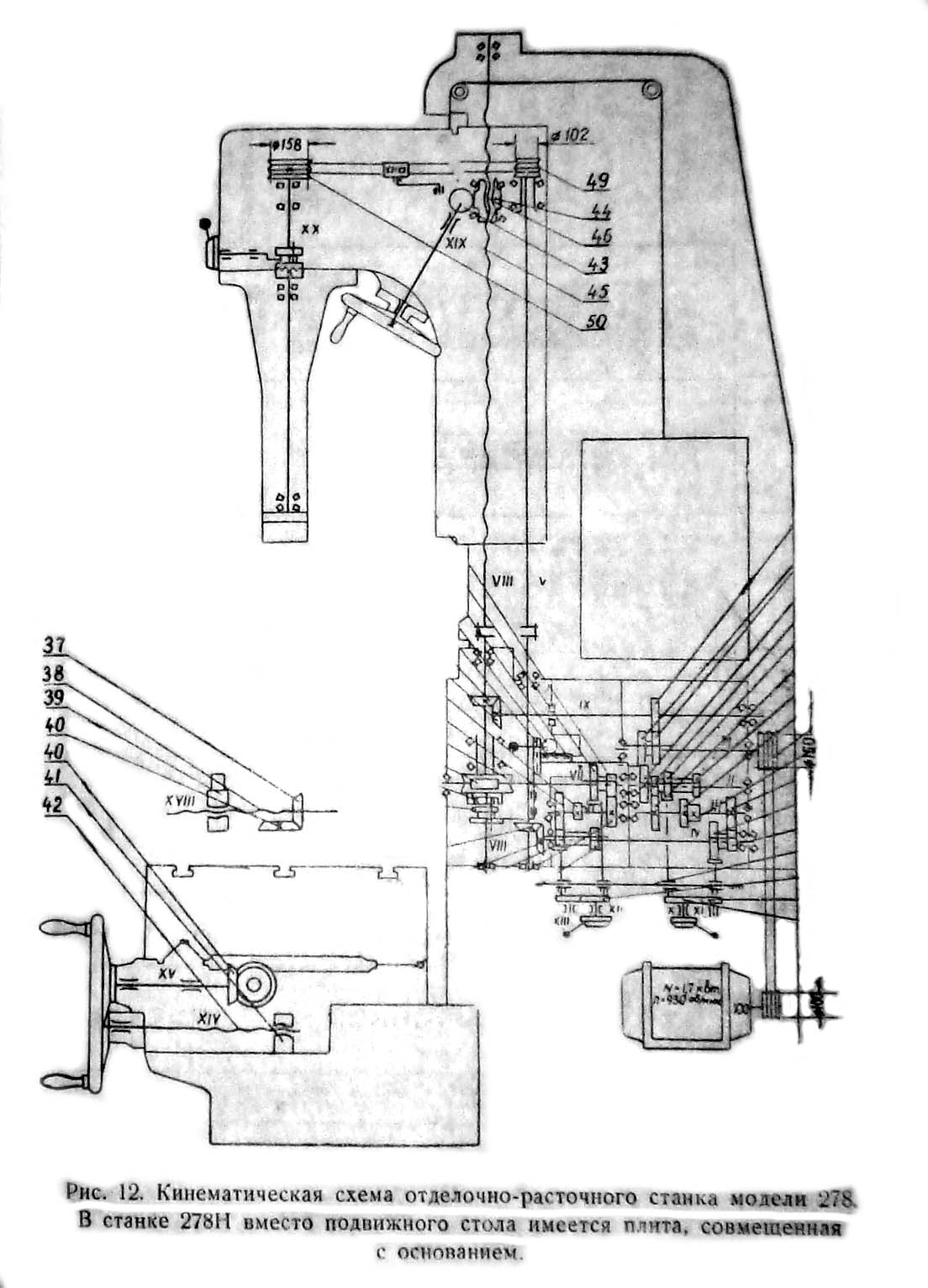

Кінематична схема оздоблювально-розточувального верстата 278
Схема кінематична оздоблювально-розточувального 278. Дивитись у збільшеному масштабі
| Наименование параметра | 2Е78 | 2А78 | 278 |
|---|---|---|---|
| Основні параметри верстата по ГОСТ 9520-73 | |||
| Класс точності верстата по ГОСТ 8-82 | П | П | |
| Диаметр растачиваемого отверстия наибольший/ наименьший, мм | 28..200 | 15..200 | 65..165 |
| Наибольший диаметр сверления в стали 45, мм | 15 | 15 | |
| Розміри координатной расточки, мм | 800 х 150 | ||
| Наибольшие розміри обрабатываемого вироби, мм | 750 х 500 х 450 | 750 х 500 х 450 | |
| Наибольшая масса обрабатываемого вироби, кг | 200 | 200 | |
| Наименьшее расстояние от торца шпинделя до стола, мм | 25 | 25..525 | 30..580 |
| Точность межцентровых координат продольных/ поперечных, мм | 0,03/ 0,025 | 0,032 | |
| Расстояние от оси шпинделя до стойки (вылет шпинделя), мм | 320 | 280 | 340 |
| Шпиндельная бабка | |||
| Наибольшее вертикальное перемещение шпиндельной бабки, мм | 500 | 500 | 550 |
| Величина переміщення на один оборот маховика, мм | 0,75 | 0,75 | 0,75 |
| Частота обертання шпинделя, об/мин | 26..1200 | 26..1200 | 80..450 |
| Количество швидкостей шпинделя | 12 | 12 | 6 |
| Пределы рабочих подач на один оборот шпинделя, мм | 0,025..0,200 | 0,050..0,200 | 0,05; 0,08; 0,125; 0,2 |
| Количество подач | 4 | 4 | 4 |
| Скорость швидкого ходу, мм/мин | 2000 | 2000 | 3000 |
| Предохранение от перегрузки механізма подач (муфта) | есть | есть | есть |
| Выключающие упоры | есть | есть | есть |
| Автоматический возврат в исходное положение після окончания расточки | есть | есть | |
| Рабочий стол | |||
| Рабочая поверхность стола, мм | 1000 х 500 | 1000 х 500 | 1000 х 500 |
| Наибольшее перемещение стола, мм | 800/ 200 | 800/ 150 | 800/ 50 |
| Скорость робочого ходу стола в продольном/ поперечном направлении, мм/мин | 100/ нет | - | |
| Перемещение стола верстата на один оборот маховика в продольном/ поперечном направлении, мм | 4,2/ 2,9 | 4,68/ 3,0 | 9/ 6 |
| Величина ускоренного переміщення стола в продольном/ поперечном направлении, мм/мин | 2000/ нет | 2000/ нет | - |
| Способ отсчета координат при перемещении стола | микроскоп | микроскоп | |
| Выключающие упоры механического швидкого ходу | есть | есть | - |
| Закрепление стола верстата моделі 278 от перемещений | ручное | ручное | ручное |
| Привод | |||
| Количество електродвигателей на станке | 3 | 2 | 1 |
| Електродвигун приводу головного руху, кВт (об/мин) | 2,2 | 1,7 | 1,7 (930) |
| Електродвигун приводу стола і ускоренного ходу шпиндельной бабки, кВт | 0,75 | 0,6 | - |
| Габарит верстата | |||
| Габарити верстата, включая ход стола (длина х ширина х высота), мм | 1750 х 1560 х 2125 | 2500 х 1500 х 2135 | 2700 х 1405 х 2000 |
| Масса верстата, кг | 2680 | 2300 | 2250 |
