8А531 Верстат ленточнопильный вертикальний
Схеми, опис, характеристики

Відомості про виробника ленточнопильного верстата 8А531

Производителем ленточнопильного верстата моделі 8А531 является - Майкопский станкостроительный завод им. Фрунзе.

Майкопский станкостроительный завод им. Фрунзе - один из крупнейших производителей металлорежущих верстатів на Юге России. Создано на базе основанного в 1892 году чугунно-литейного завода Гурского.

Завод специализируется на выпуске отделочно-расточных, хонинговальных верстатів з широким диапазоном возможностей для ремонта і сервисного обслуживания двигателей внутреннего сгорания (автомобильных, тракторных, судовых), ленточнопильных, доводочных верстатів високою точності і других.

8А531 Верстат ленточнопильный вертикальний для резки металла. Назначение, область применения

Ленточнопильный верстат 8А531 предназначен для резки металла, выпиливания наружных і внутренних контуров, а также для опиловки і полировки изделий различной конфигурации.

Верстат 8А531 може также применяться для распиливания фибры, текстолита, пластмасс і т. п.

Распиливание, резка, опиловка і полировка могут производиться в вертикальной плоскости і под утлом от 10 до 30° при соответствующем наклоне стола.

Ленточнопильный верстат 8А531 може быть широко использован в различных отраслях промышленности.

Загальний вигляд ленточнопильного вертикального верстата 8А531

Фото ленточнопильного вертикального верстата 8А531

Фото ленточнопильного вертикального верстата 8А531

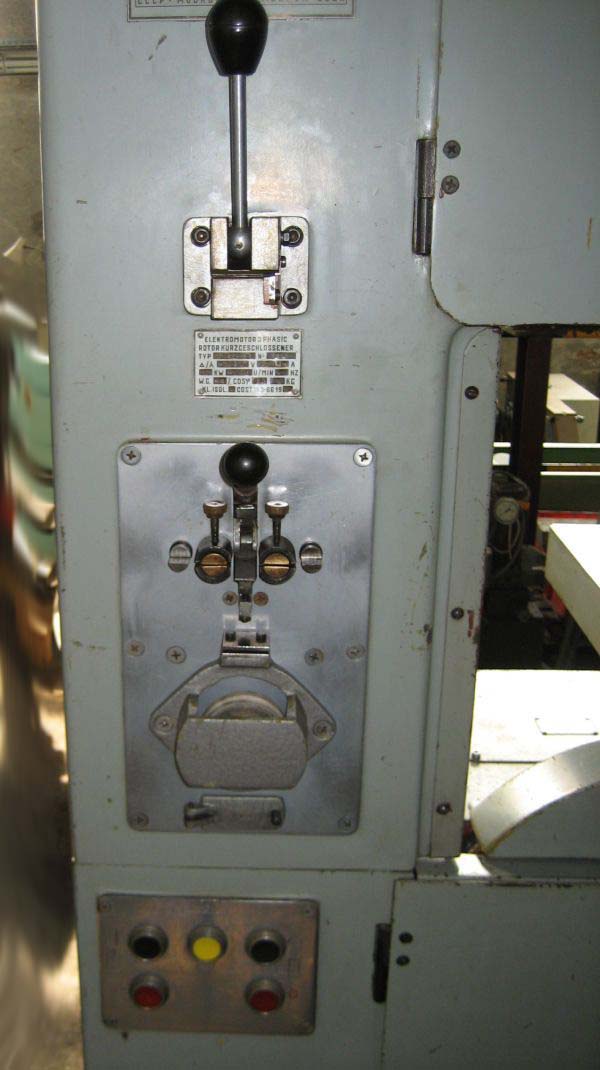

Фото ленточнопильного вертикального верстата 8А531

8А531 Розташування органів керування ленточнопильным верстатом для резки металла

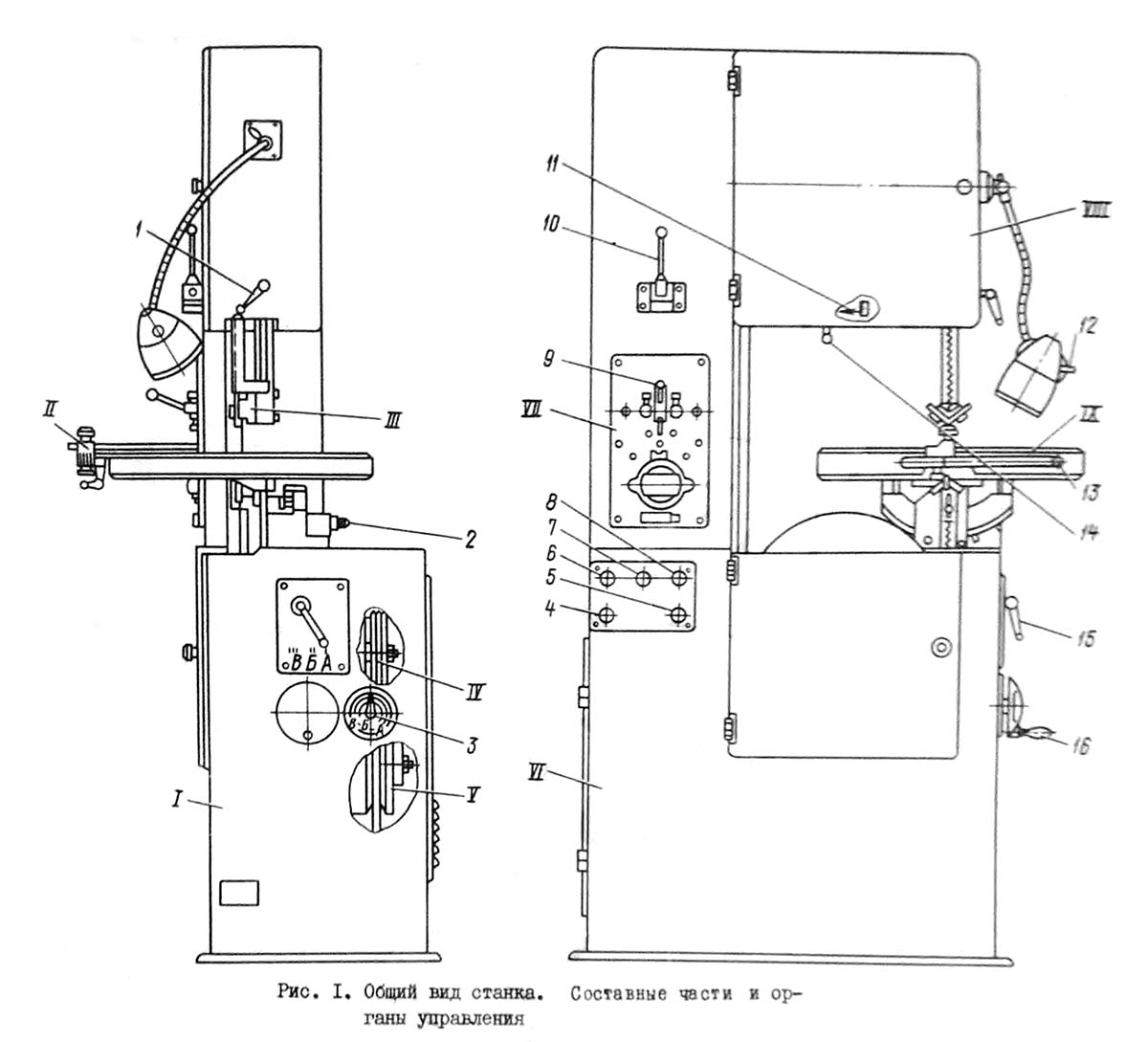

Розташування органів керування ленточнопильным верстатом 8А531

Розташування органів керування ленточнопильным верстатом 8А531. Дивитись у збільшеному масштабі

Список органів керування ленточнопильным верстатом для резки металла 8А531

1. Рукоятка зажиму штанги
2. Винт фиксации стола от проворота
3. Указатель скорости руху ленточной пилы
4. Кнопка "Стоп" головного електродвигуна
5. Кнопка "Стоп" електродвигуна шлифовального круга
6. Кнопка "Пуск" головного електродвигуна
7. Кнопка пайки і отжига
8. Кнопка "Пуск" електродвигуна шлифовального круга
9. Рукоятка нажима на пилу при пайке
10. Рукоятка ножниц
11. Указатель натяжения ленточной пилы
12. Выключатель местного освещения
13. Рукоятка изменения усилий подачі вироби
14. Рукоятка натяжения ленточной пилы
15. Рукоятка переключения коробки швидкостей
16. Рукоятка керування вариатором

Общая компоновка верстата

Ленточнопильный верстат моделі 8A531 состоит из следующих складових частин (см. рис. I):

• I - Сборочная единица 10 Станина;
• II - Сборочная единица 60 Механізм подачі;
• III - Сборочная единица 90 Сменные частини;
• IV - Сборочная единица 30 Коробка швидкостей;
• V - Сборочная единица 20 Варіатор;
• VI - Сборочная единица 80 Електроустаткування;
• VII - Сборочная единица 70 Аппарат для пайки ленты;
• VIII - Сборочная единица 40 Верхний диск;
• IX - Сборочная единица 50 Стол;
• Сборочная единица 92 Принадлежности (на рисунке не показаны).

При компоновке складових частин учтены требования удобства сборки, ремонта і експлуатации, придания верстату современной формы, максимального сокращения занимаемой площади.

Кінематична схема ленточнопильного вертикального верстата 8А531

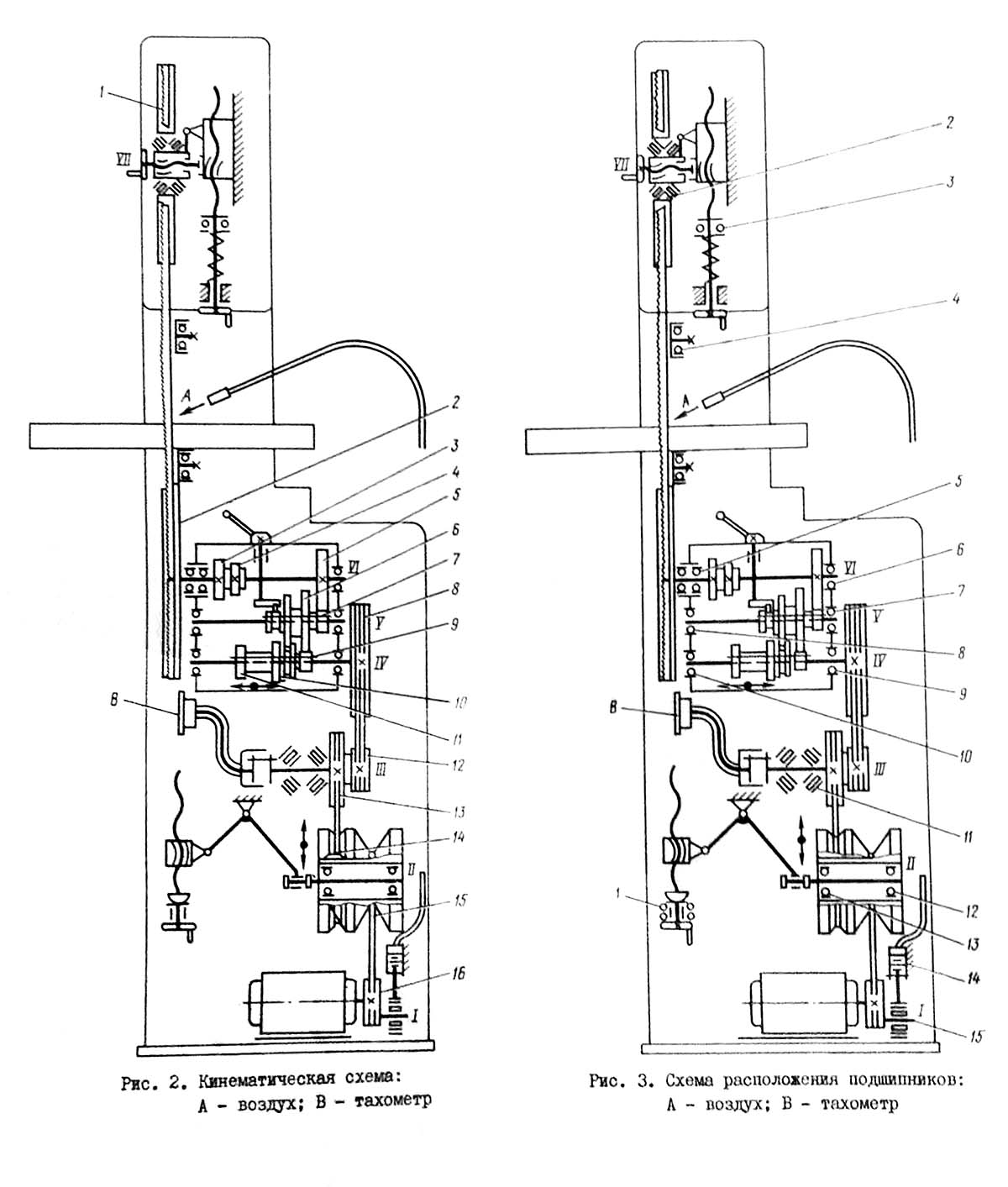

Кінематична схема ленточнопильного вертикального верстата 8А531

Кінематична схема ленточнопильного вертикального верстата 8А531. Дивитись у збільшеному масштабі

Конструкція сборочных вузлів верстата

Станина

Основной базовое сборочной единицей верстата, на которой монтируются все остальные, является станина (рис. 4), представляющая собой литую конструкцию-основание. В основании размещается вариатор і коробка швидкостей; на кронштейне 4 - промежуточный шкив 6 клиноременной передачи от варіатора к коробке швидкостей; електродвигатель; електрошкаф і механізм воздуходувка 8 для сдувания стружки поршневого типа з ексцентриковым приходом от шкива електродвигуна 7. Вверху слева на лицевой стенке основания расположен пульт керування верстатом, на правую стенку вынесены рукоятки керування коробкой швидкостей 5 і вариатором 2 і указатель скорости ленточной пилы - тахометр.

Натяжение клиноременной передачи от електродвигуна к вариатору осуществляется собственным весом електродвигуна, благодаря возможному качанию подмоторной плиты I, а натяжение клиноременной передачи от промежуточных шкивов к входному шкиву коробки швидкостей - поворотом кронштейна 4 при помоет упорного гвинта 3.

На основании крепится стол верстата.

Варіатор

Для бесступінчастого регулювання швидкостей головного руху верстата служит клиноременный вариатор (рис. 5), включенный в кинематическую ланцюг между електродвигуном і коробкой швидкостей.

Варіатор состоит из трех пластмассовых конических дисков 7, 8 і 9. Диски 7 і 9 нерухомо закреплены на гильзе 6, свободно вращающейся на оси 5. Диск 8 може свободно перемещаться по гильзе 6, входя своими радиальными выступами во впадины неподвижных дисков.

Рычаг 4 з консольно закрепленной осью 5 при вращении маховика I через шарнир 2 і винтовую передачу 3 поворачивается вокруг своей оси і етим изменяет межосевые расстояния, а также диаметры обхватов клиновыми ремнями дисков варіатора. Таким образом, происходит изменение передаточного отношения варіатора.

Коробка швидкостей

Коробка швидкостей (рис. 6) передает вращение от промежуточных шкивов к ведущему шкиву 7 ленточной пилы. Коробка швидкостей представляет собой чугунную коробку, внутри которой расположены три горизонтальных вала. Входной вал 3, получивший вращение от варіатора через промежуточные шкивы і шкив I клиноременной передачи, передает вращение выходному валу 6 своим блоком шестерен 2 по трем передачам. Две из HEX непосредственно передают вращение выходному валу, третья (пониженная) -через связанный з первым второй блок шестерен 4, посаженный на промежуточный вал 5 і скользящий по нему при переключениях вместе з блоком шестерен 2 на входном валу 3. Перемещение блока шестерен 2 входного вала осуществляется рычагом з ексцентриком 8 при его повороте рукояткой.

Непосредственно на выходной вал насажен ведущий шкив 7 ленточной пилы. Таким образом, коробка швидкостей в сочетании з вариатором обеспечивает три диапазона швидкостей ленточной пилы.

Верхний диск

Верхний диск (рис. 7) представляет собой литую Г-образную стойку I, внутри которой размещаются ведомый шкив 14 ленточной пилы, кронштейн со штангой 6 для направляючих пилы; на лицевой стенке -аппарат для пайки пил і ножницы; на правой - кронштейн местного освещения.

Ведомый шкив 14 предназначен для направления руху ленточной пилы, її натяжения і блокировки в случае обрыва. Шкив, шарнирно укрепленный в передвижной каретке 3, консольно сидит на оси 2. Шарнирное крепление дает возможность регулировать наклон шкива поворотом гвинта II і етим предотвращать соскальзывание пилы. После установки нужного наклона шкива винт контрится гайкой 12.

Регулювання натяжения ленточной пилы осуществляется вращением гвинта 13 (при помощи рукоятки 8), опирающегося на пружину сжатия 4, которая воспринимает на себя вес каретки со шкивом, а также усилие натяжения пиль і обеспечивает еластичность вузла в работе.

Усилие натяжения проверяется при помощи указателя 9 по шкале, цифры которой соответствуют ширине устанавливаемой пилы.

При обрыве пилы пружина увлекает указатель з регулировочным винтом 10, который толкает кнопку конечного выключателя, і верстат останавливается.

Рукояткой 5 зажимается в нужном положении штанга 6 з направляющими ленточной пилы 7. На штанге могут быть установлены направляющие ланцюги напильников или абразивной ленты і пристрій для вырізання дисков.

Стол

Стол (рис. 8) представляет собой чугунную плиту 2 з ребрами жесткости і з тщательно обработанной рабочей поверхностью. В передньої частини стола сделана прорезь для ввода ленточной пилы, закрываемая планкой I.

Стол може быть установлен при необходимости з наклоном влево до 10°, вправо до 30° і зафиксировал зажимной рукояткой 3.

Под столом к планке 4 крепятся нижние направляющие ленточной пилы, направляющая ланцюгів напильников или абразивной ленты, которые могут быть установлены на разной высоте в зависимости от угла наклона стола.

На передньої боковой стороне стола находится механізм подачі вироби.

При необходимости на столе устанавливается пристрій для резки под углом.

Аппарат для пайки

Кінематична схема ленточнопильного вертикального верстата 8А531

Кінематична схема ленточнопильного вертикального верстата 8А531. Дивитись у збільшеному масштабі

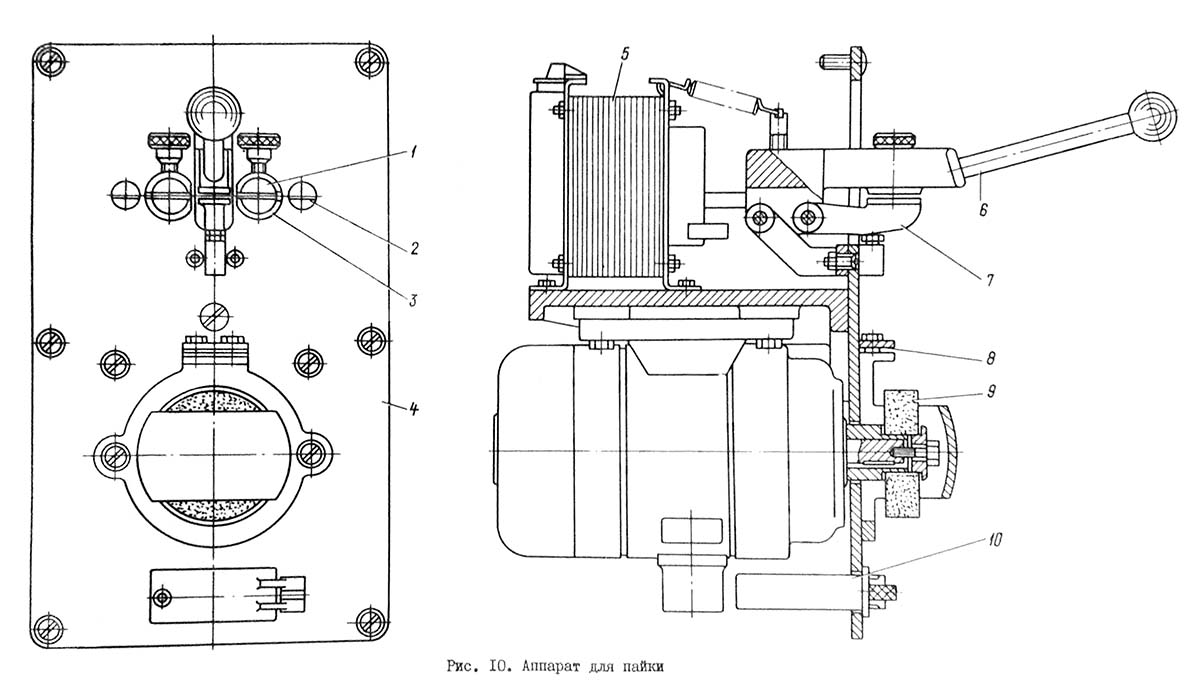

Аппарат для пайки (рис. 10), предназначенный для пайки ленточной пилы і отжига після пайки, смонтирован на специальной панелі 4. Узел состоит из паяльной частини аппарата, шлифовального круга 9 для зачистки аилы, расположенного внизу панелі, калибра 8 для проверки толщины места спая пилы і выдвижного лотка 10, в котором содержатся припой

Паяльная часть аппарата состоит из трансформатора 5, двух губок, служащих контактами і состоящих из нерухомою 3 і подвижной I частин прижимов, двух направляючих неподвижных упоров 2, поддерживающих ленточную пилу при установці ее в губках, і рычажного зажиму 7 з рукояткой 6, которой сжимается место спая ленточной пилы во время пайки.

Механізм натяжения ленточной пилы

Натяжение ленточной пилы осуществляется рукояткой 14 (рис. I), перемещающей каретку з натяжным шкивом ленточной пилы. Усилие натяжения определяется при помощи указателя II на шкале, числа которой соответствуют ширине установленной пилы.

Пайка ленточной пилы в кольцо

Концы ленточной пилы, обрезанные ровно под прямым углом на ножницах і зачищенные на шлифовальном круге, вставляются в прорези губок-прижимов I і 3 (рис. 10), соединяются внахлестку в центре зазору для пайки і закрепляются.

Между концами вкладывается латунная пластинка, сверху на пилу в месте пайки насыпается бура. Припой доводится до расплавленного состояния путем местного нагрева в зоне соединения пилы нажатием на кнопку "Пайка і отжиг".

Рукояткой 6 рычажного зажиму 7 сжимается место пайки з усилием 2-3 кгс, чтобы расплавленный припой равномерно растекся по всей поверхности стыка. Рукоятка 6 і кнопка отпускаются.

Место спая отжигается при нагревании до темно-красного (темно-вишневого) цвета кратковременными толчками кнопки "Пайка і отжиг". Пила остывает на воздухе.

Место пайки обрабатывается на шлифовальном круге так, чтобы толщина стыка не превышала толщины пилы, что проверяется калибром 8.

ДВА РАЗА ПАЯТЬ ПИЛУ В ОДНОМ МЕСТЕ НЕ ДОПУСКАЕТСЯ.

Електроустаткування. Схема електрична ленточнопильного вертикального верстата 8А531

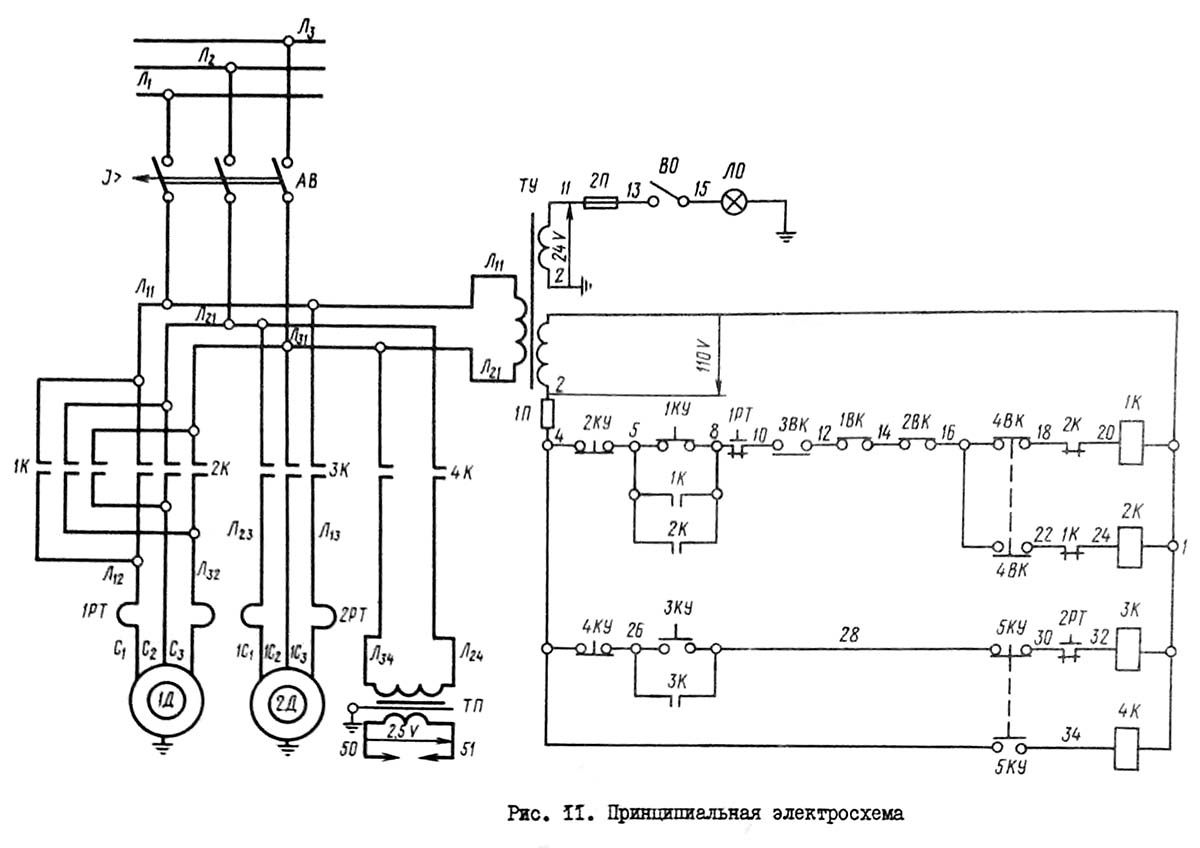

Електрична схема ленточнопильного вертикального верстата 8А531

Верстат моделі 8A53I обычно выпускается з електрообладнанням на рабочее напряжение 380 В, частотой 50 Гц в силовой ланцюги, 110 В - в ланцюги керування, 24 В - в ланцюги местного освещения, 2,5 В - во вторичной ланцюги паечного трансформатора.

На станке установлены два трехфазных короткозамкнутых асинхронных електродвигуна:

1. електродвигатель приводу пилы типа 4АХ80А4, мощностью 1,1 кВт;
2. електродвигатель приводу шлифовального круга типа АОЛ-12-2, мощностью 0,27 кВт.

Действие електросхеми

Подключение верстата к електросети осуществляется автоматическим выключателем АВ. При установці одной из трех швидкостей при помощи рукоятки коробки швидкостей конечный выключатель 4ВК подготавливает к выключению одну из катушек 1K или 2К магнитных пускачів приводу пилы. Нажатием на кнопку 1КУ включается пускатель 1К или 2К, і нормально разомкнутыми контактами 6-8 ставится на самопитание. Включается двигатель 1Д. Відключення двигуна приводу пилы производится нажатием на кнопку 2КУ.

Нажатием на кнопку 3КУ включается пускатель 3К, который своими нормально разомкнутыми контактами 26-28 ставится на самопитание. Включается двигатель 2Д. Відключення двигуна приводу шлифовального круга осуществляется нажатием на кнопку 4КУ.

Увімкнення трансформатора ТП паяльного аппарата осуществляется пускателем 4К, который управляется кнопкой 5КУ. Керування трансформатором ТП ведется толчковым режимом.

Лампа местного освещения включается тумблером ВО.

Блокировки

В станке предусмотрены наступні блокировки:

• при обрыве пильной ленты срабатывает конечный выключатель 3ЕК, разрывая свой нормально замкнутый контакт в ланцюги катушки пускачів 1К і 2К;
• електродвигатель головного руху (приводу пилы) 1Д останавливается;
• при открытых дверцах ограждения ведущего і ведомого шкивов ленточной пилы нормально разомкнутые контакты конечных выключателей 1ВК і 2ВК в ланцюги катушек пускачів 1К і 2К разомкнуты. Електродвигун головного руху 1Д не включается;
• при включении паяльного аппарата ланцюг катушки пускателя 3К разрывается нормально замкнутым контактом 28-30 кнопки 5КУ. Електродвигун приводу шлифовального круга отключается.

8А531 Верстат ленточнопильный вертикальний. Відеоролик.

Технічні характеристики ленточнопильного вертикального верстата 8А531

Наименование параметра	8А531
Основні параметри верстата
Наибольшая высота обрабатываемой заготовки (зев станины), мм	250
Наибольшая ширина обрабатываемой заготовки (вылет инструмента), мм	420
Стол верстата
Розміри рабочей поверхности стола, мм	560 х 560
Угол наклона стола вправо, град	30°
Угол наклона стола влево, град	10°
Высота от пола, мм	1100
Варіатор і редуктор
Регулювання сорости обертання	бесступ
Диапазон регулювання	7,5
Количество ступеней при переключении швидкостей редуктора	3
Предел швидкостей ленточной пилы, м/мин	20..1550
Режущий инструмент (ленточная пила)
Длина ленточной пилы, мм	3250
Ширина ленточной пилы, мм	4; 6; 8; 10; 12
Толщина ленточной пилы, мм	0,6
Розміри ланцюги напильников: длина/ ширина, мм	3170/ 10
Розміри абразивной ленты: длина/ ширина, мм	3250/ 300
Електроустаткування верстата
Електродвигун головного привода, кВт (об/мин)	1,1 (1400)
Електродвигун шлифовального круга, кВт (об/мин)	0,27 (3000)
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм	1080 х 770 х 1955
Масса верстата, кг	920
