Точильно-шліфувальний верстат моделі 3К634 випускається Мукачівським верстатобудівним заводом ім. Кірова в даний час - Мукачівський верстатозавод, ВАТ .
Точильно-шліфувальний верстат 3К634 замінив верстат моделі 3Б364.
Точильно-шліфувальний верстат 3К634 замінив застарілий верстат моделі 3Б634 .
Точильно-шліфувальний верстат із двома колами 3К634 призначений для виконання наступних операцій:
Використовувати верстат для обдирання литих та зварних деталей не рекомендується.

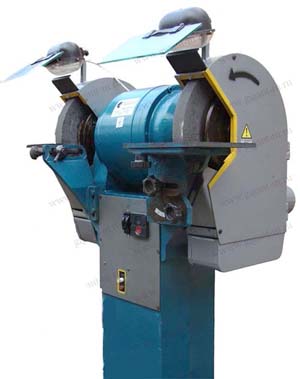

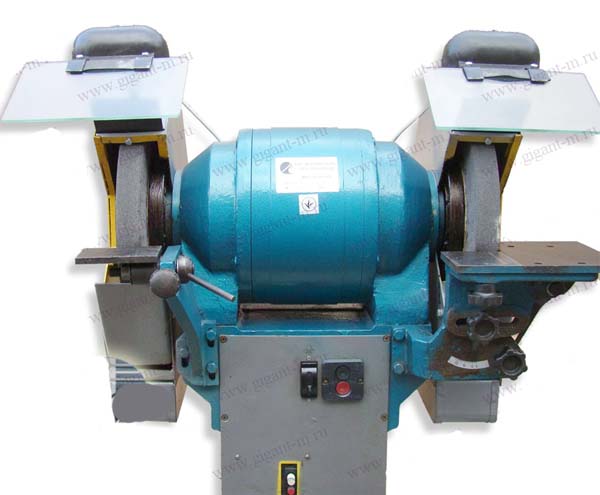

Фото точильно-шліфувального верстата 3к634
Основною частининою верстата 3К634 є головка (рис. 5). У головку вмонтовано двошвидкісний електродвигун, вал якого є шпинделем верстата. Статор, ротор та крильчатка вентилятора розташовані в корпусі з двома кришками, в яких розміщені шарикопідшипникові опори шпинделя (рис. 6).
Шарикопідшипникові опори є здвоєними радіально-упорними шарикопідшипниками високої точності № В36209Л з обраними осьовими люфтами. З зовнішніх сторін виконані осьові лабіринтні ущільнення, з внутрішніх жирові канавки.
Охолодження електродвигуна здійснюється за рахунок циркуляції повітря, для чого опорні кришки головки мають вікна, що зв'язують внутрішні порожнини станини та головки. Для кріплення захисних кожухів та деяких пристроїв (для полірувальних робіт, стрічкового шліфування та ін.) на кришках головки є дві цапфи. Кріплення головки до станини здійснено за допомогою шпильок.
Станіна є чавунним виливком з розміщеним у ній електрошафою. Усередині станини укріплена панель з електроустаткуванням. Доступ до електроустаткування можливий внаслідок наявності отвору в передній стінці, що герметично закривається дверцятами.
На верстат встановлюють шліфувальні круги типів 1 - 400 х 50 х 203 (плоский прямого профілю) та 5 - 400 х 60 х 203 (плоский з виточкою). Кола насаджують на перехідні фланці, закріплені на конусній частинині шпинделя. Перехідні фланці із зовнішнього боку мають три сухарики, за допомогою яких здійснюється балансування шліфувальних кругів.
Шліфувальні круги захищені захисними кожухами, виготовленими з листової сталі.
На лицьовій стінці кожуха є зів для доступу до шліфувального круга. У верхній частинині зіва розташований козирок, за допомогою якого підтримується зазор не більше 6 мм між козирком і шліфувальним кругом, у нижній частинині зіва - висувна заслінка для відсмоктування пилу. При установці пристрій для заточування свердел заслінку повністю засувають у кожух. Бічна стінка кожуха шарнірно з'єднана з кожухом і може швидко відкидатися для заміни та огляду шліфувального кола.
Внизу кожуха розташований пилозбірник, в якому збирається до 40% пилу, що відсмоктується із зони роботи верстата. Не менше одного разу на зміну пилозбірник необхідно очищати від пилу, що накопичився.
Кожух оснащений патрубком для приєднання до витяжної системи. Зверху до кожуха приварено втулку кріплення захисного екрану.
Захисний екран (рис. 9) виконаний разом зі світильниками. Для зручності експлуатації екран можна повернути відносно горизонтальної осі на 15°. У світильники вмонтовані дві лампи 41,6 Вт, що забезпечують хорошу освітленість.
Для заточування різців та зачистки деталей на верстаті обладнано поворотний столик (рис. 10) та підручник (рис. 11). Поворотний столик є сталевою плитою, прикріпленою ггвинтами до чавунного кронштейна, який може переміщатися по криволінійній напрямній. Таким чином, столик може займати похилий стан щодо торця шліфувального кола. Напрямна столика кріпиться до кронштейна, який, у свою чергу, прикріплений до станини. В результаті двох переміщень столика в горизонтальній площині компенсується знос кола по торцю та бічній поверхні.
Підручник являє собою сталеву деталь із двома робочими поверхнями: плоскою та криволінійною. Плоскою робочою поверхнею рекомендується користуватися при шліфуванні деталей, що мають опорну площину. Якщо потрібно відшліфувати криву поверхню деталі за відсутності хорошої опорної площини або при необхідності частого переналаштування кута установки підручника, потрібно користуватися криволінійною робочою поверхнею підручника. Кріплення підручника до кронштейна виконано таким чином, що він може переміщатися на коло по вертикалі і обертатися навколо осі. Необхідно стежити, щоб зазор між колом та підручником був не більше 3 мм.
Синоніми: точильний верстат, електроточило, наждак, grinding machine.
Точильно-шліфувальні верстати призначені для ручного заточування та доведення металорізального деревообробного та іншого інструменту (свердлів, різців, ножів) абразивними, алмазними та ельборовими колами. Точильно-шліфувальні верстати можуть застосовуватися для зняття задирок, фасок, зачищення та обдирання деталей, ручного шліфування.
Залежно від призначення точильні верстати можна поділити на три групи:
Точила можуть оснащуватися пристрійми для заточування свердл, також верстати точильно шліфувальні можуть бути обладнані пристроями для стрічкового шліфування, полірування та правки кіл.
При встановленні полірувальної шайби точильно шліфувальні верстати дозволяють виконувати полірування.
| Найменування параметру | 3B634 | 3K634 | ТТГ-3 |
|---|---|---|---|
| Шліфувальне коло | |||
| Кількість шліфувальних кіл | 2 | 2 | 2 |
| Тип шліфувальних кіл | ПП 400х50х203 ПВ 400х50х203 | 1-400x50x203 5-400x50x203 |
ГІСТЬ 2424-83 |
| Зовнішній діаметр кола, мм | 400 | 400 | 400 |
| Висота кола, мм | 50 | 50 | 50 |
| Посадковий діаметр кола, мм | 203 | 203 | 127 |
| Діаметр зношеного кола, мм | 240 | ||
| Клас дисбалансу | 1, 2 | ||
| Висота центрів від основи, мм | 900 | 900 | 950 |
| Рекомендована висота різців, що заточуються, мм | 6-100 | 6-100 | |
| Діаметр свердлів, що заточуються, мм | 6-60 | 6-60 | |
| Кут при вершині свердла, град | 70-140 | 70-140 | |
| Задній кут, град | до 20 | до 20 | |
| Кут повороту, град | +20..-1 | +20..-1 | |
| Діаметр контактного ролика, мм | 400 | 400 | |
| Ширина шліфувальної стрічки, мм | 80 | 80 | |
| Довжина шліфувальної стрічки, мм | 3000 | 3000 | |
| Зусилля натягу шліфувальної стрічки, Н | до 1000 | до 1000 | |
| Найбільший діаметр полірувального кола, мм | 400 | 400 | |
| Найбільша висота полірувального кола, мм | 55 | 55 | |
| Діаметр отвору полірувального кола, мм | 50 | 50 | |
| Шпидель | |||
| Частота обертання, 1/хв. | 720/1440 | 1440 | 950 |
| Максимальна швидкість різання, м/с | 15/30 | 30 | 20 |
| Кінець шліфувального шпинделя (діаметр/довжина), мм | 40/40 | 40/40 | |
| Електроустаткування | |||
| Електродвигун приводу, кВт | 3,2/ 5,3 | 4 | 3,0 |
| Габарити та маса верстата | |||
| Габарити верстата (довжина ширина висота), мм | 1000 х 665 х 1230 | 1000 х 680 х 1230 | 660 х 600 х 1670 |
| Маса верстата, кг | 425 | 358 | 220 |
