67Л25ПФ2 Верстат фрезерный широкоуніверсальний з ЧПУ
схеми, опис, характеристики

67Л25ПФ2 Верстат фрезерный широкоуніверсальний з ЧПУ







Відомості про виробника фрезерного широкоуніверсального верстата 67Л25ПФ2

Производитель фрезерного широкоуніверсального верстата 67Л25ПФ2 - ЛСП, ООО Липецкое станкостроительное предприятие г. Липецк.





Верстати, выпускаемые Липецким станкостроительным предприятием, ЛСП


67Л25ПФ2 Верстат фрезерный широкоуніверсальний з ЧПУ. Назначение і область применения

Фрезерный широкоуніверсальний з ЧПУ Верстат 67Л25ПФ2 (прямой аналог 67К25ПФ2) предназначен для фрезерування деталей цилиндрическими, дисковыми і фасонными фрезами при помощи горизонтального шпинделя, і торцовыми, кінцівыми і шпоночными фрезами при помощи поворотного вертикального шпинделя.

На станке 67Л25ПФ2 можно выполнять ряд фрезерных і расточных работ з високою точностью, которая може быть достигнута, если верстат установлен в помещении з постоянной температурой 20±2°С і влажностью 65±5%, если вблизи верстата нет источников тепла і вибрации. На станке можно выполнять, также, сверление і рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального і поворотного вертикального, а также большого количества приладдя к верстату, делает его широкоуниверсальным і удобным для роботи в инструментальных цехах машиностроительных заводов при изготовлении пристосувань, инструмента, рельефных штампов і прочих изделий.

Верстат 67Л25ПФ2 применяется в единичном і мелкосерийном производстве в инструментальных і механических цехах машиностроительных предприятий.

Работы, выполняемые на широкоуниверсальном фрезерном станке 67Л25ПФ2:

Преимущества верстата 67Л25ПФ2:

Верстат 67Л25ПФ2 оснащен системой программного керування і предназначен для обробки деталей по программе в системе прямоугольных координат горизонтальным і вертикальным шпинделями.

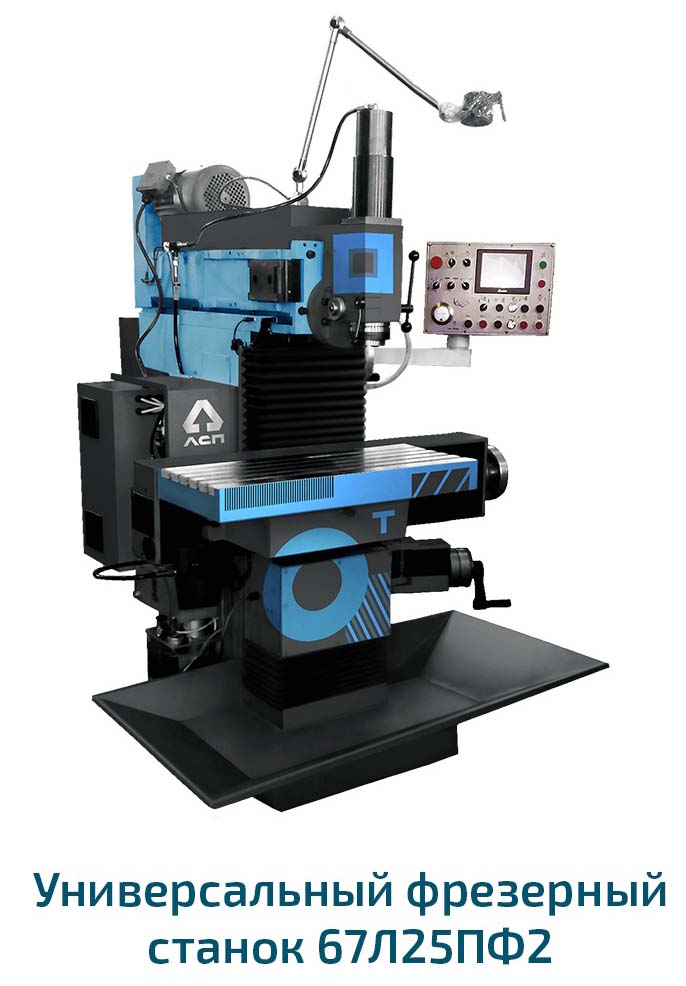

67Л25ПФ2 Загальний вигляд фрезерного верстата з ЧПУ

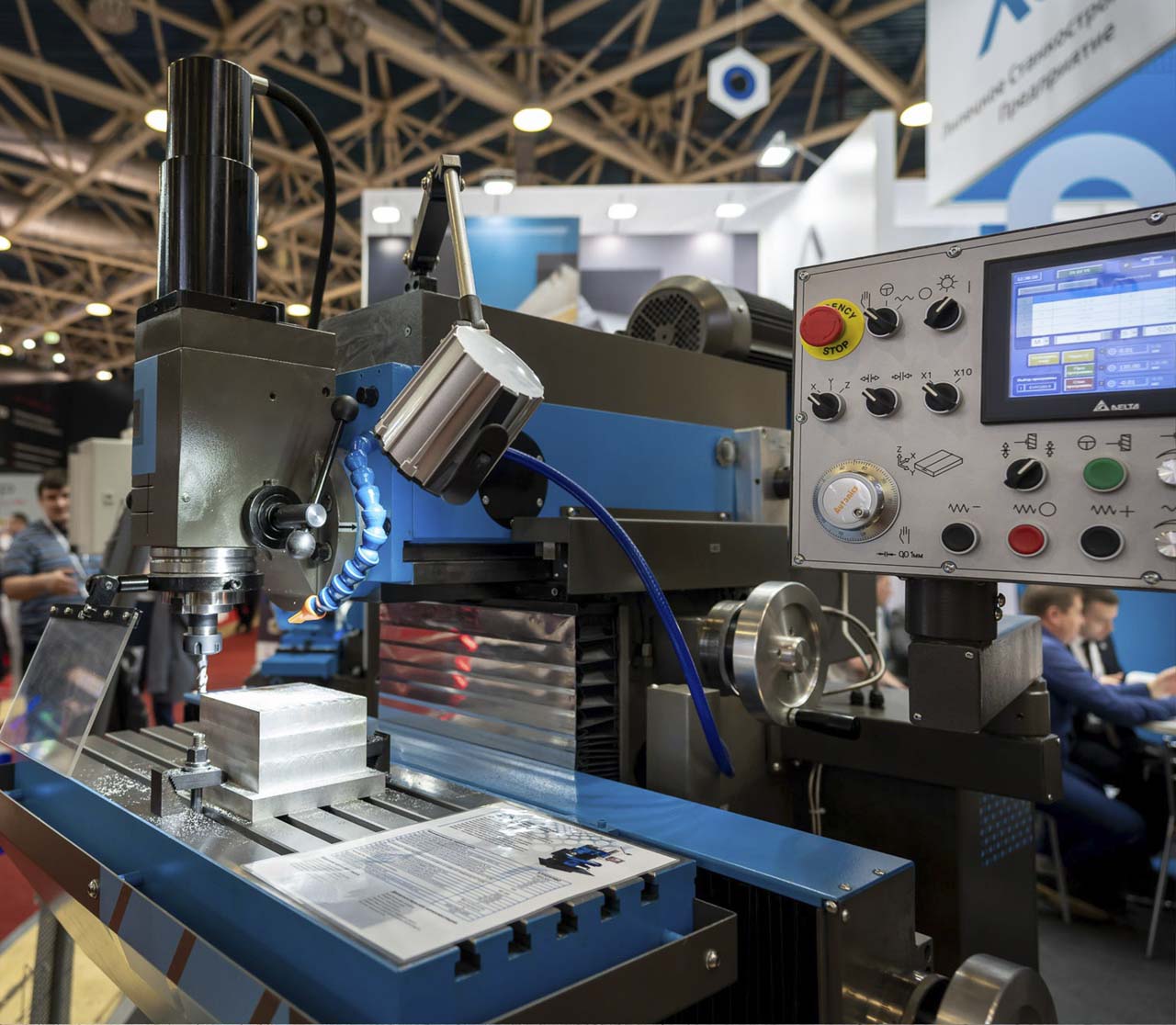

Фото широкоуніверсального фрезерного верстата 67Л25ПФ2

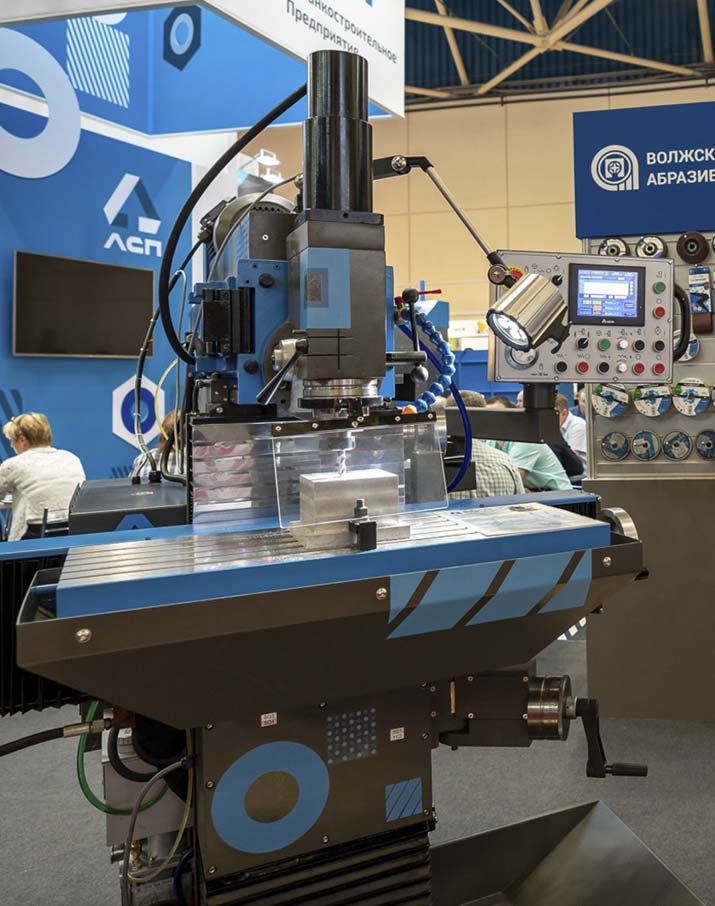

Фото широкоуніверсального фрезерного верстата 67Л25ПФ2



Фото широкоуніверсального фрезерного верстата 67Л25ПФ2

Фото широкоуніверсального фрезерного верстата 67Л25ПФ2



Фото широкоуніверсального фрезерного верстата 67Л25ПФ2

Фото широкоуніверсального фрезерного верстата 67Л25ПФ2

Фото широкоуніверсального фрезерного верстата 67Л25ПФ2. Дивитись у збільшеному масштабі






67Л25ПФ2 Верстат фрезерный широкоуніверсальний з ЧПУ. Відеоролик.



Технічні характеристики фрезерного верстата 67Л25ПФ2

Наименование параметра 67Л25ПФ2 67К25ПФ2
Основні параметри Класс точності по ГОСТ 8-82 П Розміри горизонтального (углового) стола, мм 320 х 800 320 х 800 Розміри вертикального стола, мм 250 х 630 250 х 630 Максимальная масса обрабатываемой детали - вертикальний стол/ угловой стол, кг 280/ 200 350 Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм 45..595 Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм 10..490 Вылет оси вертикального шпинделя, мм 165..485 Наибольший продольный ход стола (X), мм 400 400 Наибольший поперечний ход шпиндельной бабки (Y), мм 320 320 Наибольший вертикальний ход стола (Z), мм 440 450 Вертикальный і горизонтальный шпиндели Частота обертання горизонтального шпинделя, об/мин 70..500; 501..3150 40..2000 Частота обертання вертикального шпинделя, об/мин 70..500; 501..3150 40..2000 Количество швидкостей шпинделя Б/с 18 Цена деления лимбов, мм 0,02 0,02 Цена деления линеек, мм 1,0 Конус горизонтального і вертикального шпинделей SK40 DIN2080 Пределы подач шпиндельной бабки, мм/мин 10..1000 Количество подач шпиндельной бабки Б/с Б/с Максимальное усилие подачі бабки, Н 9500 Максимальный допустимый крутящий момент на шпинделе горизонтальном/ вертикальном, Нм 193/ 82 230/ 82 Зажим-отжим инструмента Механиз Вертикальная фрезерна головка Ход пиноли вертикальной фрезерной головки (Z), мм 60 60 Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус ±90° ±90° Масса вертикальной фрезерной головки, кг 70 Кінець шпинделя вертикальной фрезерной головки SK40 DIN2080 Вертикальный і горизонтальный столы Количество подач стола в продольном і поперечном направлении б/с б/с Пределы продольных і поперечных подач стола (X, Y), мм/мин 2..1200 10..1000 Ускоренный ход стола, мм/мин 2000 1800 Максимальное усилие подачі стола, Н 9500 Угловой горизонтальный стол Число Т - образных пазов 5 Масса углового горизонтального стола 105 Угловой універсальний стол Розміри горизонтального універсального стола, мм 200 х 630 Наибольший угол поворота в горизонтальной плоскости, град ±20 Наклон длинной стороны, град ±45 Наклон короткой стороны, град ±30 Масса углового горизонтального стола 55 Стол круглый горизонтально-вертикальний Диаметр планшайби стола, мм 250 Габаритные розміри, мм 338 х 485 х 140 Масса круглого стола 60 Привід і електрообладнання верстата Количество електродвигателей на станке 4 Електродвигун головного привода, кВт 4 3 Електродвигун приводу подач, кВт 1,3 Електродвигун змазки і зажиму инструмента і направляючих, кВт 0,55 Електродвигун приводу насоса охлаждения, кВт 0,12 Суммарная мощность електродвигателей, кВт 4,97 Габарити і масса верстата Габарити верстата (длина х ширина х высота), мм 1685 х 1655 х 2200 1685 х 1655 х 1865 Масса верстата, кг 1450 1350
