Виробник плоскошліфувального верстата 3П722 - Липецький верстатобудівний завод , заснований у 1929 році.
В 1956 ремонтно-тракторний завод був переорієнтований на випуск верстатів і перейменований на Липецький верстатобудівний завод.
Плоскошліфувальний верстат моделі 3П722 - верстат загального призначення з прямокутним столом та горизонтальним шпинделем, призначений для шліфування площин різних деталей периферією кола. Станина має поздовжні напрямні, якими зворотно поступально рухається робочий стіл. По вертикальним напрямним стійки переміщається шліфувальна бабка зі шліфувальним кругом.
Головний рух у верстаті 3П722 - обертання шліфувального круга; поздовжня подача - прямолінійний зворотно-поступальний рух столу із заготівлею. Поперечна та вертикальна подачі повідомляються шліфувальній бабці зі шліфувальним кругом.
Шліфувальне коло кріпиться на кінці шпинделя шліфувальної бабки. Оброблювану деталь встановлюють на столі верстата. У процесі роботи стіл отримує прямолінійний зворотно-поступальний рух, а шліфувальний круг - обертальний. Якщо ширина оброблюваної деталі більша за ширину кола, то шліфувальній бабці повідомляється періодична поперечна подача після кожного одинарного або подвійного ходу столу. Шпиндельній бабці з колом повідомляється вертикальна подача для зняття необхідного припуску.
Верстат 3П722 , поздовжньошліфувальний з прямокутним столом та горизонтальним шпинделем, призначений для шліфування площин різних деталей периферією кола як в індивідуальному, так і у великосерійному виробництві.
Деталі, що шліфуються, залежно від матеріалу, форми і розмірів, можуть закріплюватися або на електромагнітній плиті, або безпосередньо на робочій поверхні столу, або в спеціальних пристрійх.
Конструктивна особливість верстата 3П722 - поперечна подача шліфувального кола забезпечується переміщенням шліфувальної бабки горизонтальними напрямними стійки. Шліфувальна бабка переміщається у горизонтальному та вертикальному напрямку.
Застосування в верстаті гвинтових пар кочення, системи цифрової індикації вертикальних переміщень шліфувальної бабки, високоточних підшипників у шпиндельному вузлі та ряду інших конструктивних рішень дозволило підвищити точність, довговічність і продуктивність верстата в порівнянні з аналогічними верстатами, що випускаються серійно.
Коригований рівень звукової потужності LpA не повинен перевищувати 99 дБа.
Кінематика верстата забезпечує:
Тверда конструкція станини гарантує високоточне шліфування.
Конструкція складальних одиниць верстата, в т.ч шпиндельного вузла, дозволяє вибирати різні режими шліфування з поєднанням різних подач та швидкостей столу, забезпечує шліфування деталей із заданою точністю та шорсткістю.

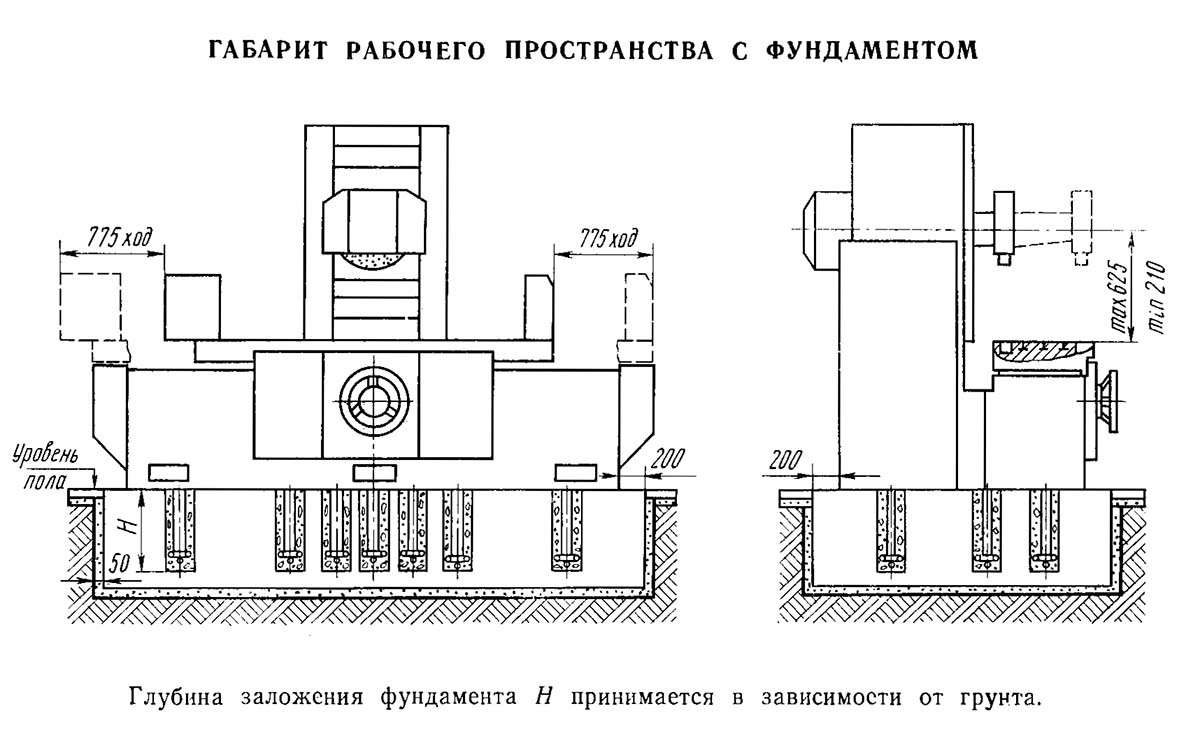

Габаритні розміри робочого простору верстата 3П722
Габаритні розміри робочого простору верстата 3П722. Дивитись у збільшеному масштабі

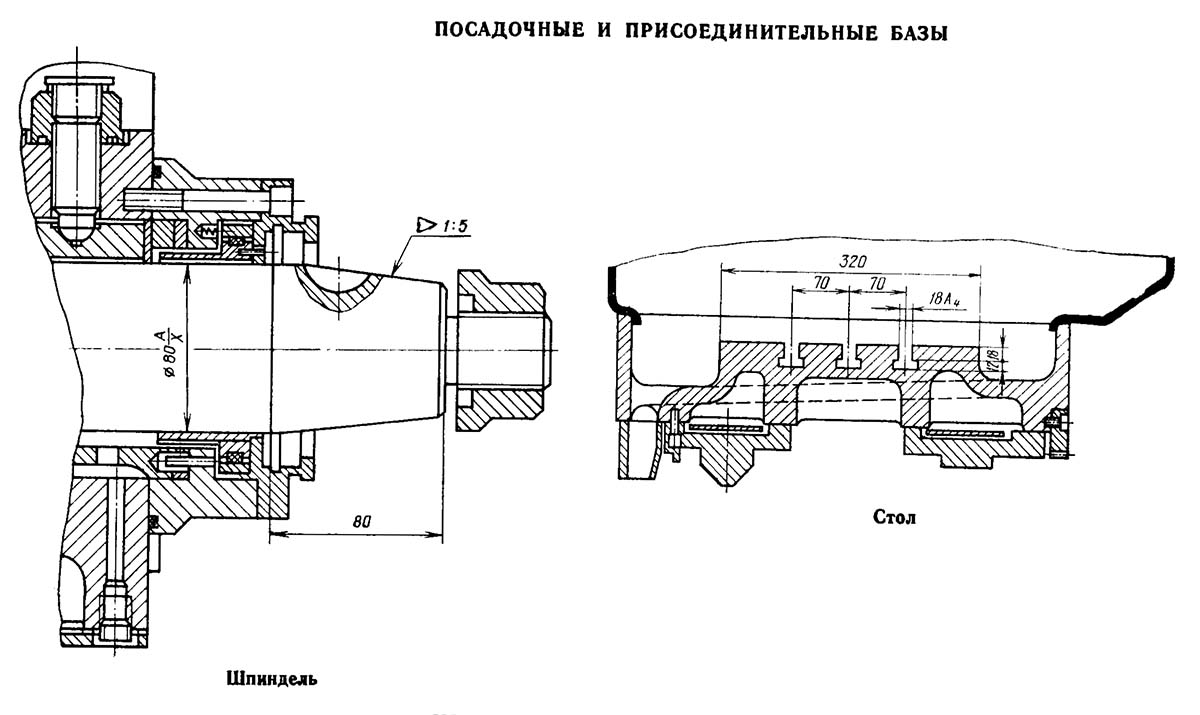

Приєднувальні та посадкові бази верстата 3П722
Приєднувальні та посадкові бази верстата 3П722. Дивитись у збільшеному масштабі

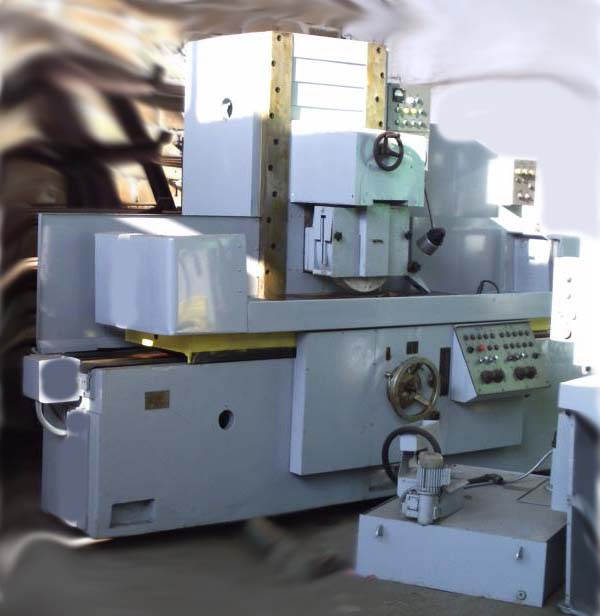

Фото плоскошліфувального верстата 3П722
Фото плоскошліфувального верстата 3П722. Дивитись у збільшеному масштабі

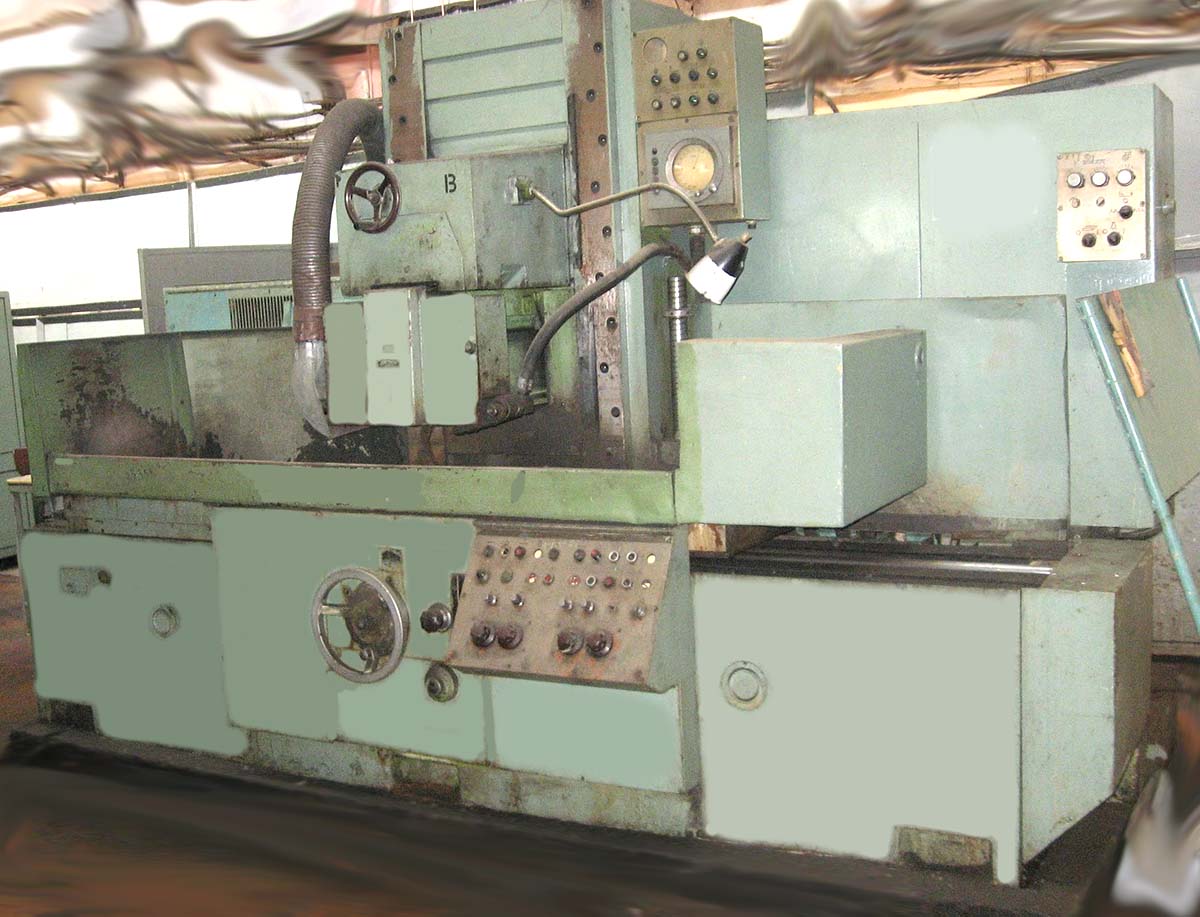

Фото плоскошліфувального верстата 3П722

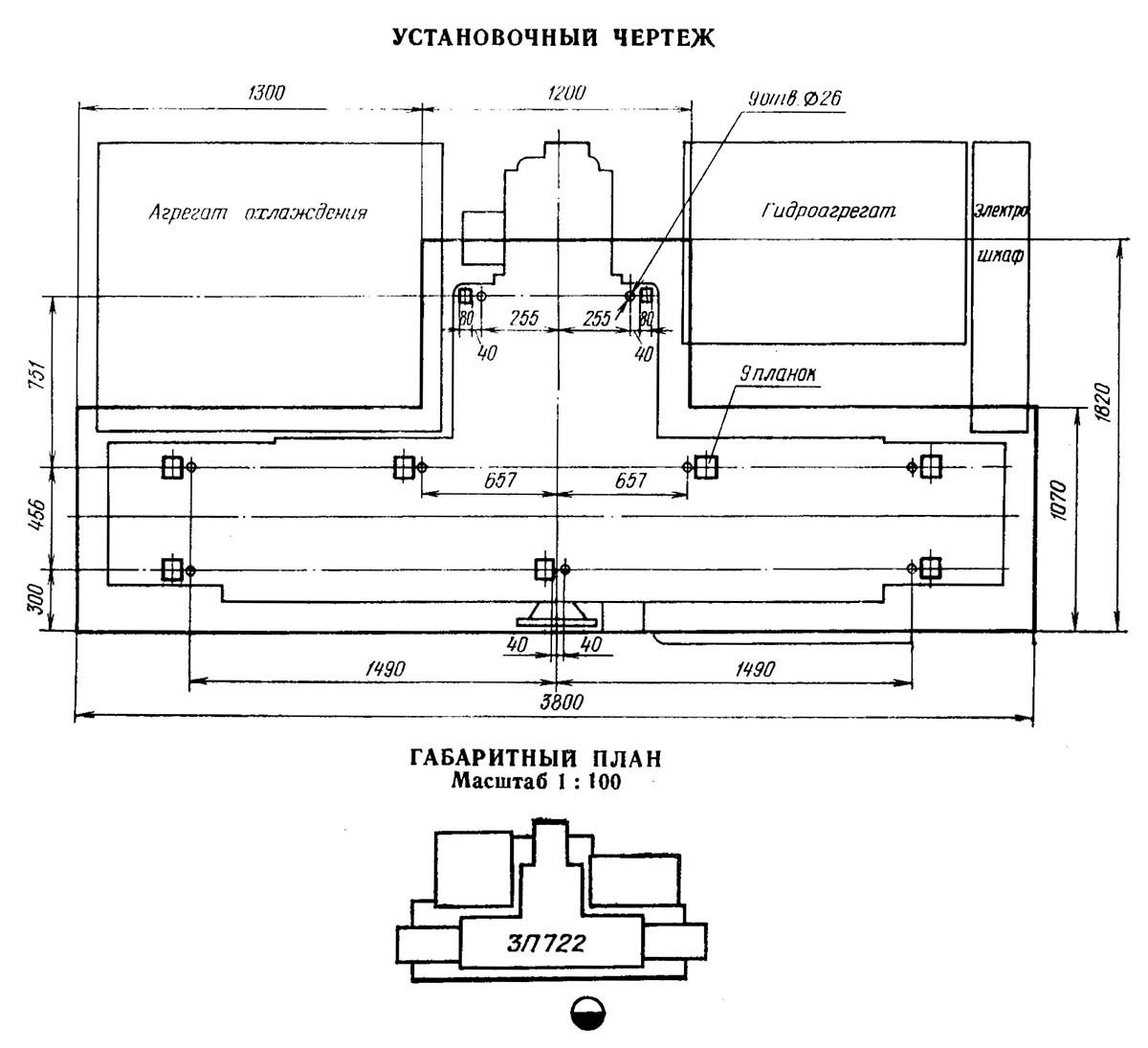

Настановне креслення плоскошліфувального верстата 3П722
Настановне креслення плоскошліфувального верстата 3П722. Дивитись у збільшеному масштабі

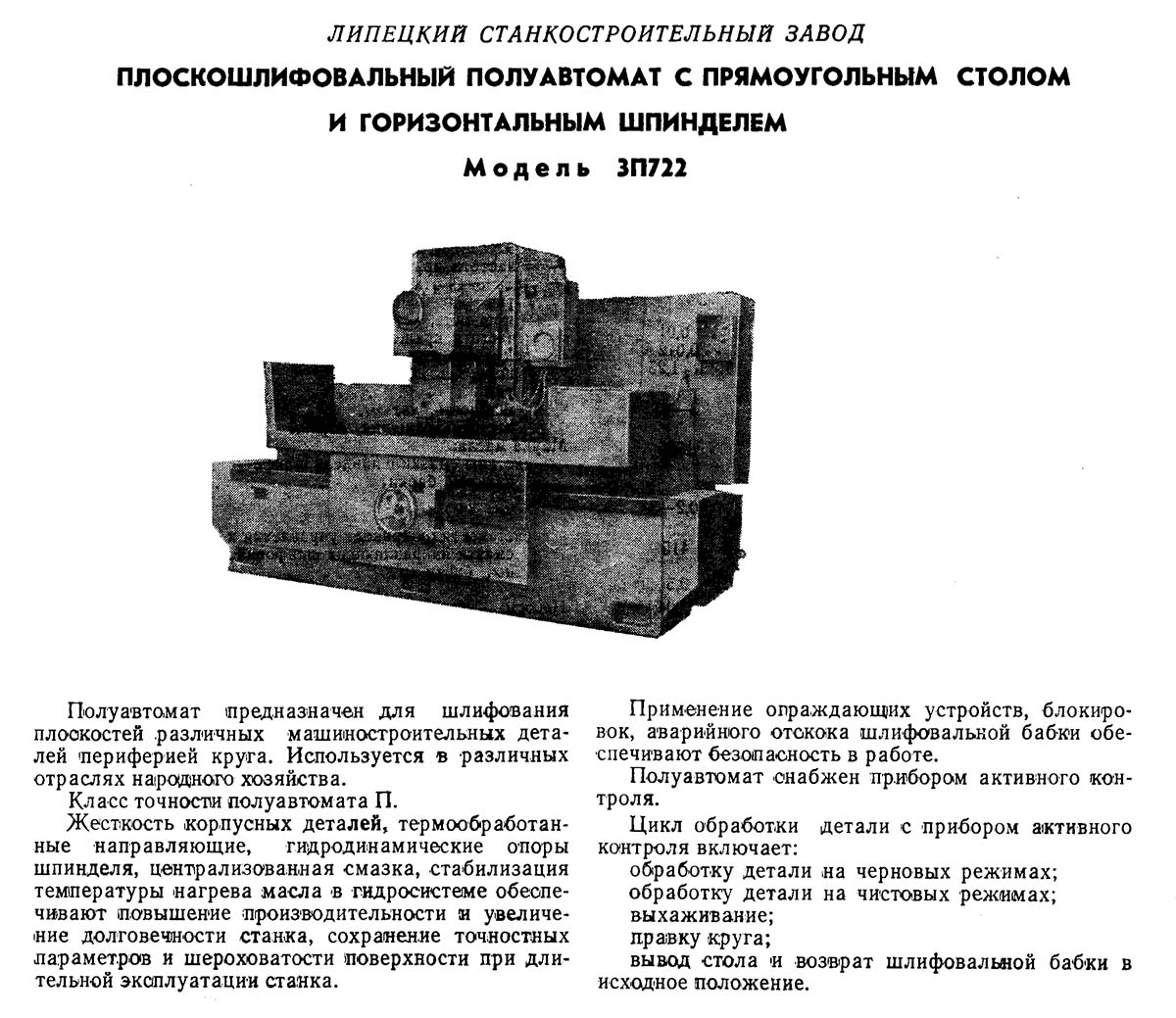

Характеристики плоскошліфувального верстата 3П722
Характеристики плоскошліфувального верстата 3П722 Дивитись у збільшеному масштабі

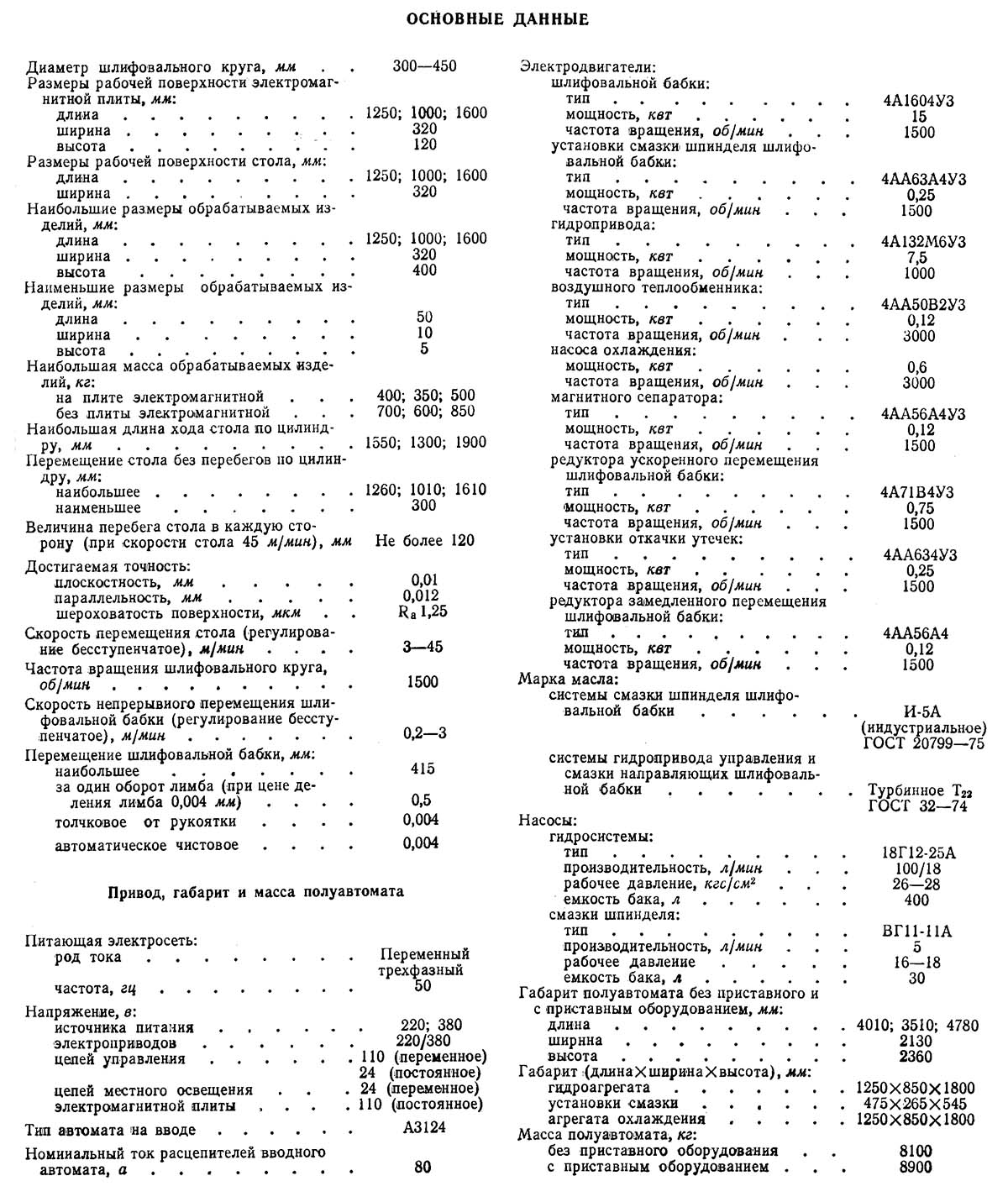

Характеристики плоскошліфувального верстата 3П722
Характеристики плоскошліфувального верстата 3П722 Дивитись у збільшеному масштабі
