3Д732 Верстат плоскошліфувальний з вертикальним шпинделем універсальний
Схеми, опис, характеристики

Відомості про виробника плоскошліфувального верстата 3Д732

Виробник плоскошліфувального верстата 3Д732 - Липецький верстатобудівний завод , заснований у 1929 році.

В 1956 ремонтно-тракторний завод був переорієнтований на випуск верстатів і перейменований на Липецький верстатобудівний завод.

3Д732 Верстат плоскошліфувальний з вертикальним універсальним шпинделем. Призначення та сфера застосування

Верстат плоскошліфувальний 3Д732 призначений для шліфування площин різних деталей торцям кола.

Деталі, що шліфуються, залежно від матеріалу, форми, розмірів, можуть закріплюватися на електромагнітній плиті або безпосередньо на робочій поверхні столу.

Принцип роботи та особливості конструкції верстата

Порівняно з іншими верстатами модель 3Д732 має такі особливості.

У верстаті 3Д732 застосована оригінальна конструкція пристрою для реверсу столу та виведення його в крайні положення від однієї рукоятки, що забезпечує безпечну та зручну роботу на верстаті.

Збільшення жорсткості верстата досягнуто: за рахунок конструктивного виконання станини за одне ціле з тумбою та наявності двох поздовжніх стінок під плоскою напрямною; виконання столу за одне ціле з напрямними; виконання жорсткішої конструкції колонки, каретки, шліфувальної бабки.

У верстаті 3Д732 передбачено дистанційне керування поворотом шліфувальної бабки для чорнового шліфування.

Для зниження теплових деформацій застосовано об'ємно-дросельне регулювання з поворотом дроселя.

Гідроагрегат оснащений системою стабілізації температури, збільшено ємність гідробака та бака охолодження, у крайніх положеннях столу відбувається автоматичне розвантаження насосів приводу столу.

Приєднання гідроагрегату до верстата за допомогою гнучких шлангів зменшує вібрації верстата.

Застосування конструкції шліфувальної бабки завзятого підшипника безпосередньо біля зони шліфування забезпечує розвантаження шпинделя від осьових навантажень.

Наявність на верстаті 3Д732 аварійного відскоку шліфувальної бабки з (відключенням обертання шпинделя, а також блокувань забезпечує виконання всіх вимог з техніки безпеки).

Приєднання ггвинта вертикальної подачі до каретки здійснюється за допомогою мембрани, що унеможливлює вплив похибки виготовлення та складання на точність вертикальної подачі.

Наявність на верстаті автоматичної вертикальної подачі на кожен та подвійний хід столу підвищує технологічні можливості верстата.

За особливим замовленням верстат може комплектуватися універсальним оснащенням, що значно розширює його технологічні можливості.

Клас точності верстата П, клас чистоти обробки V8.

Габарит робочого простору плоскошліфувального верстата 3Д732

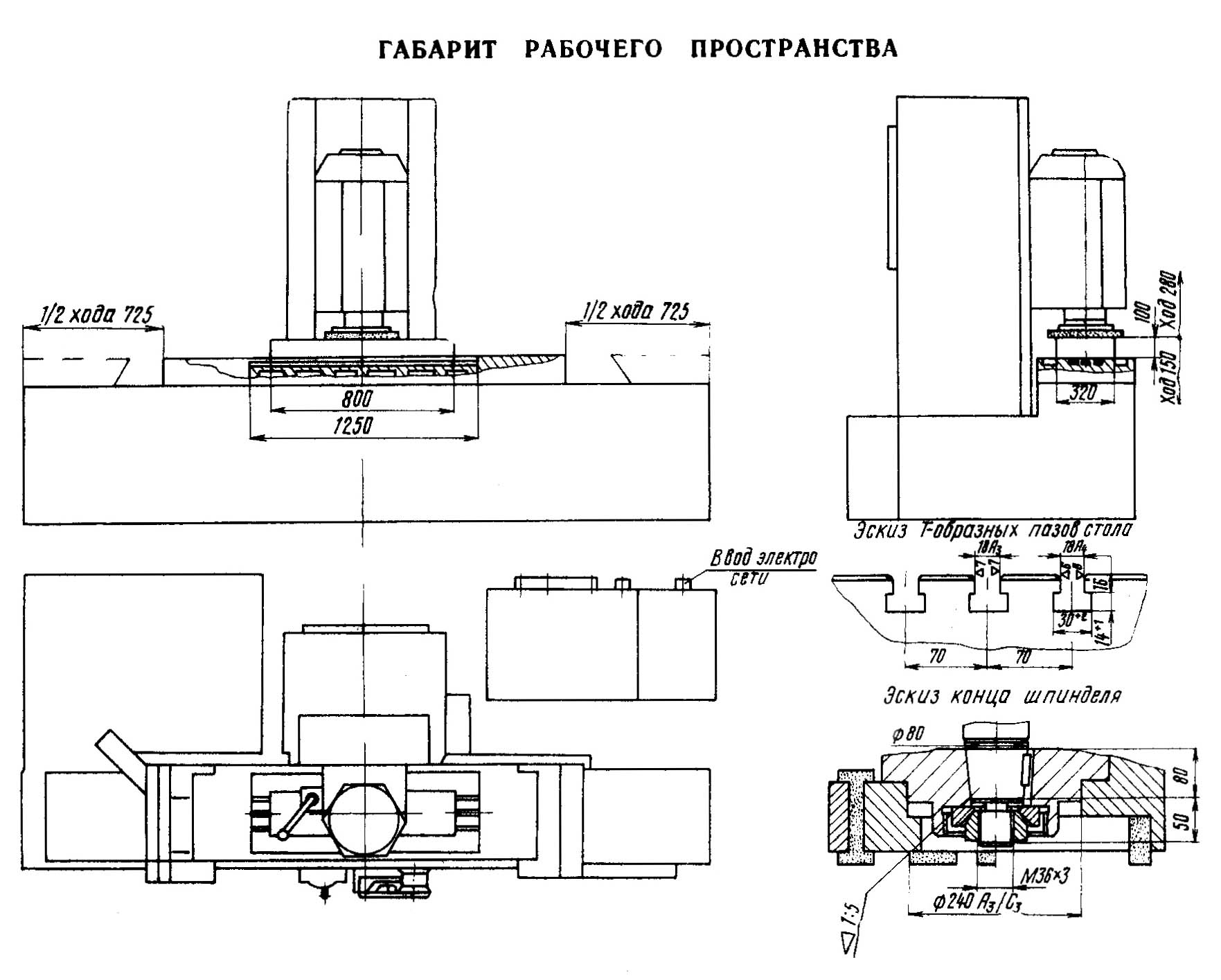

Габарит робочого простору шліфувального верстата 3Д732

Габарит робочого простору шліфувального верстата 3Д732. Дивитись у збільшеному масштабі

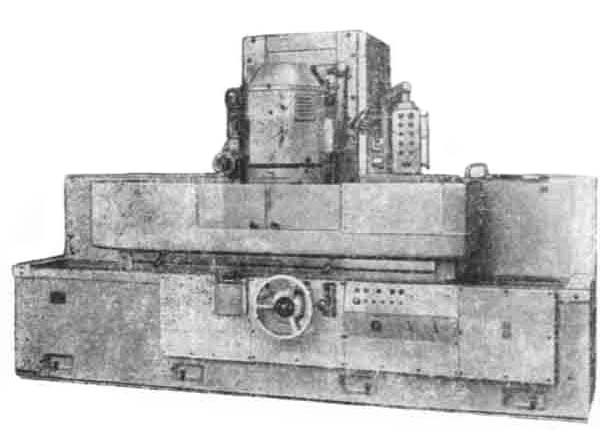

Загальний вигляд плоскошліфувального верстата 3Д732

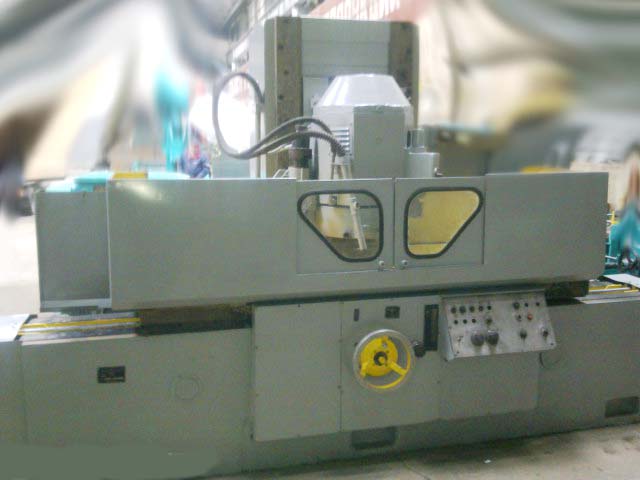

Фото плоскошліфувального верстата 3Д732

Фото плоскошліфувального верстата 3Д732

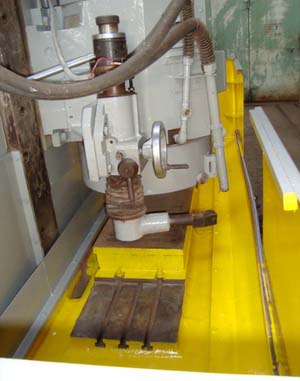

Фото плоскошліфувального верстата 3Д732

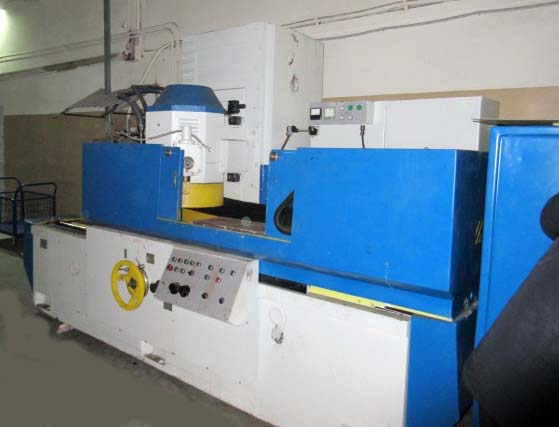

Фото плоскошліфувального верстата 3Д732

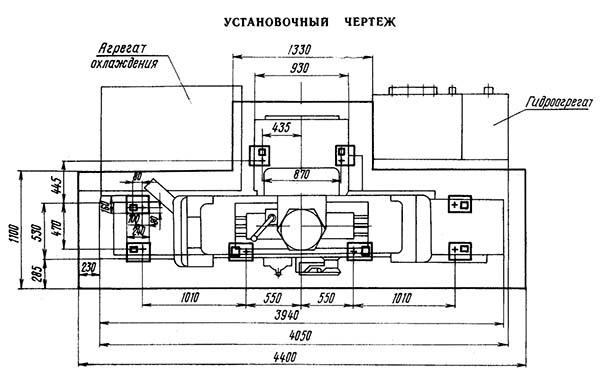

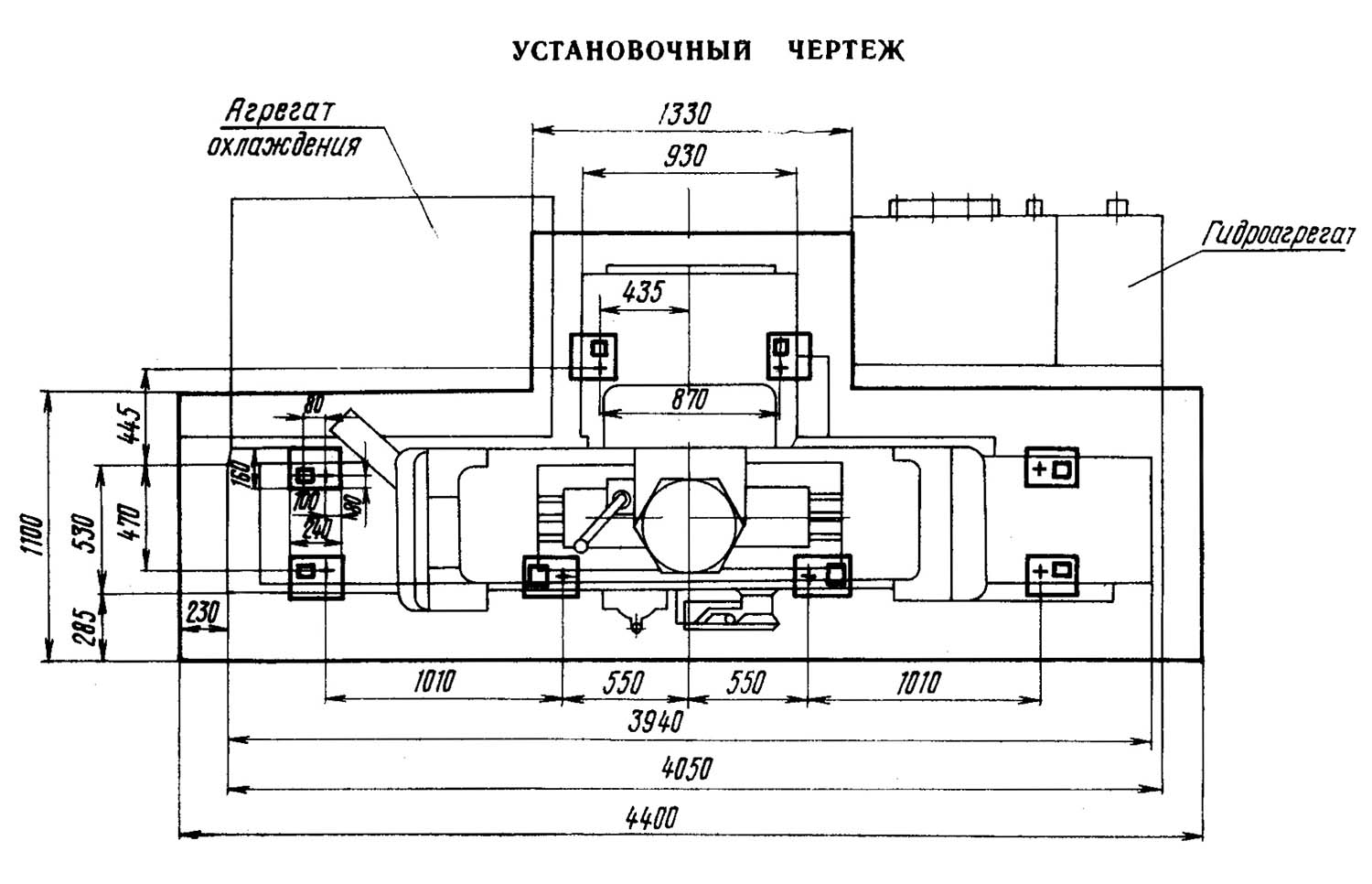

Настановне креслення шліфувального верстата 3Д732

Настановне креслення шліфувального верстата 3Д732. Дивитись у збільшеному масштабі

Технічні дані та характеристики верстата 3Д732

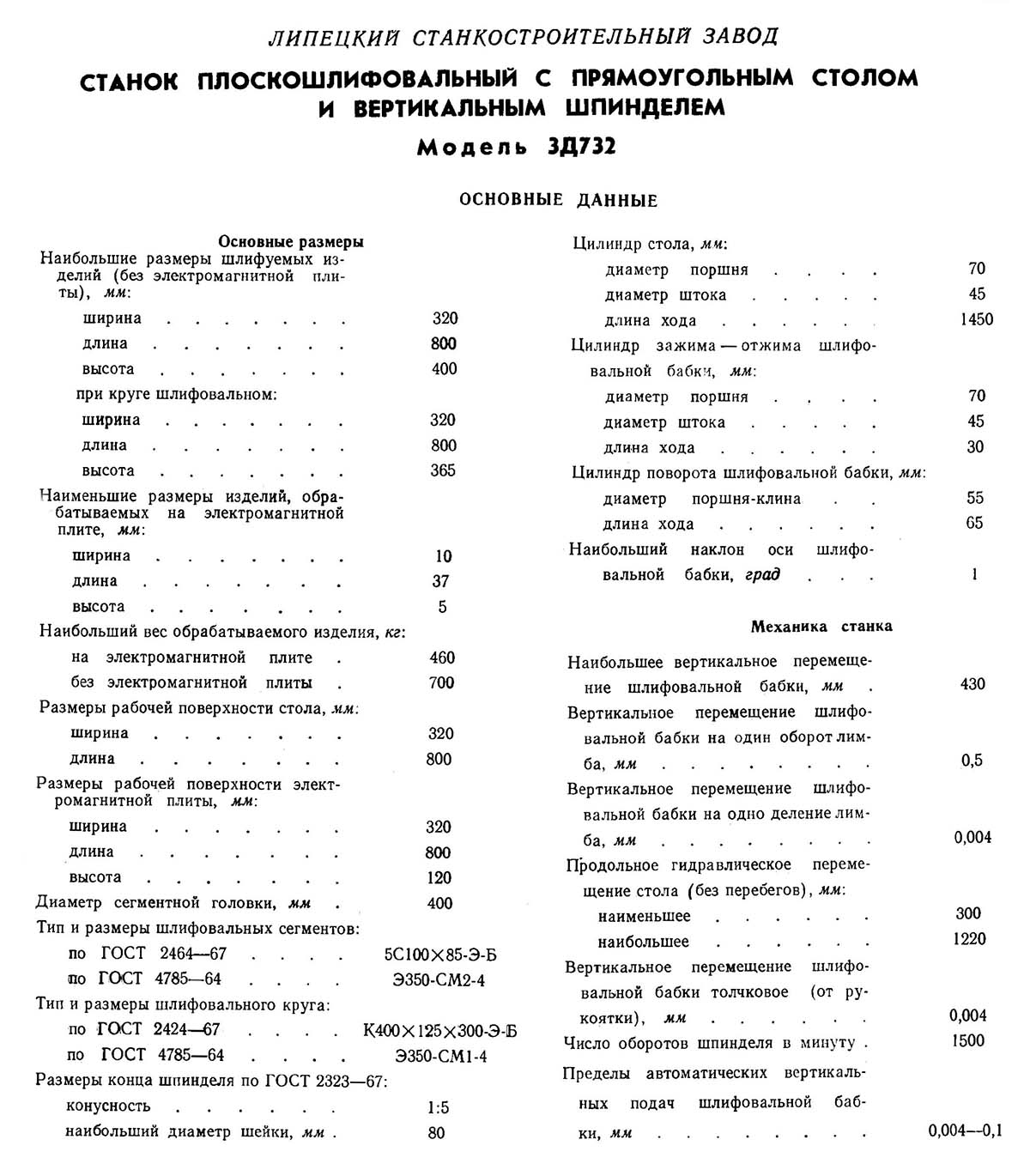

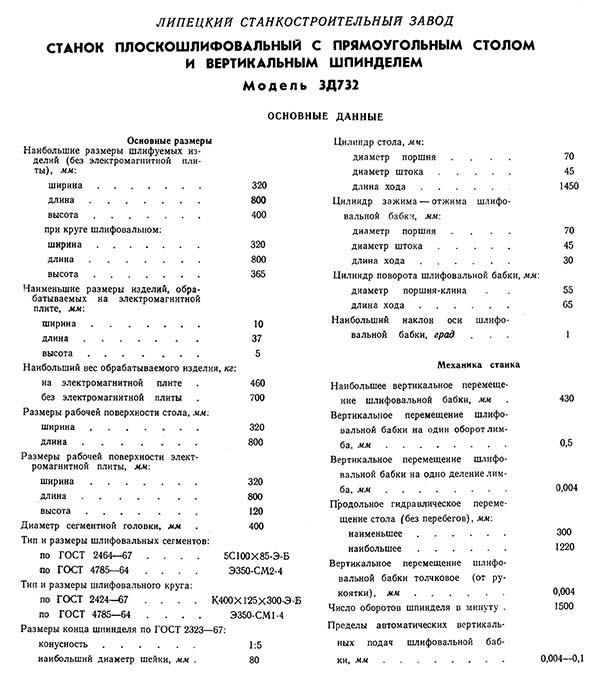

Технічні дані та характеристики шліфувального верстата 3Д732

Технічні дані та характеристики шліфувального верстата 3Д732. Дивитись у збільшеному масштабі

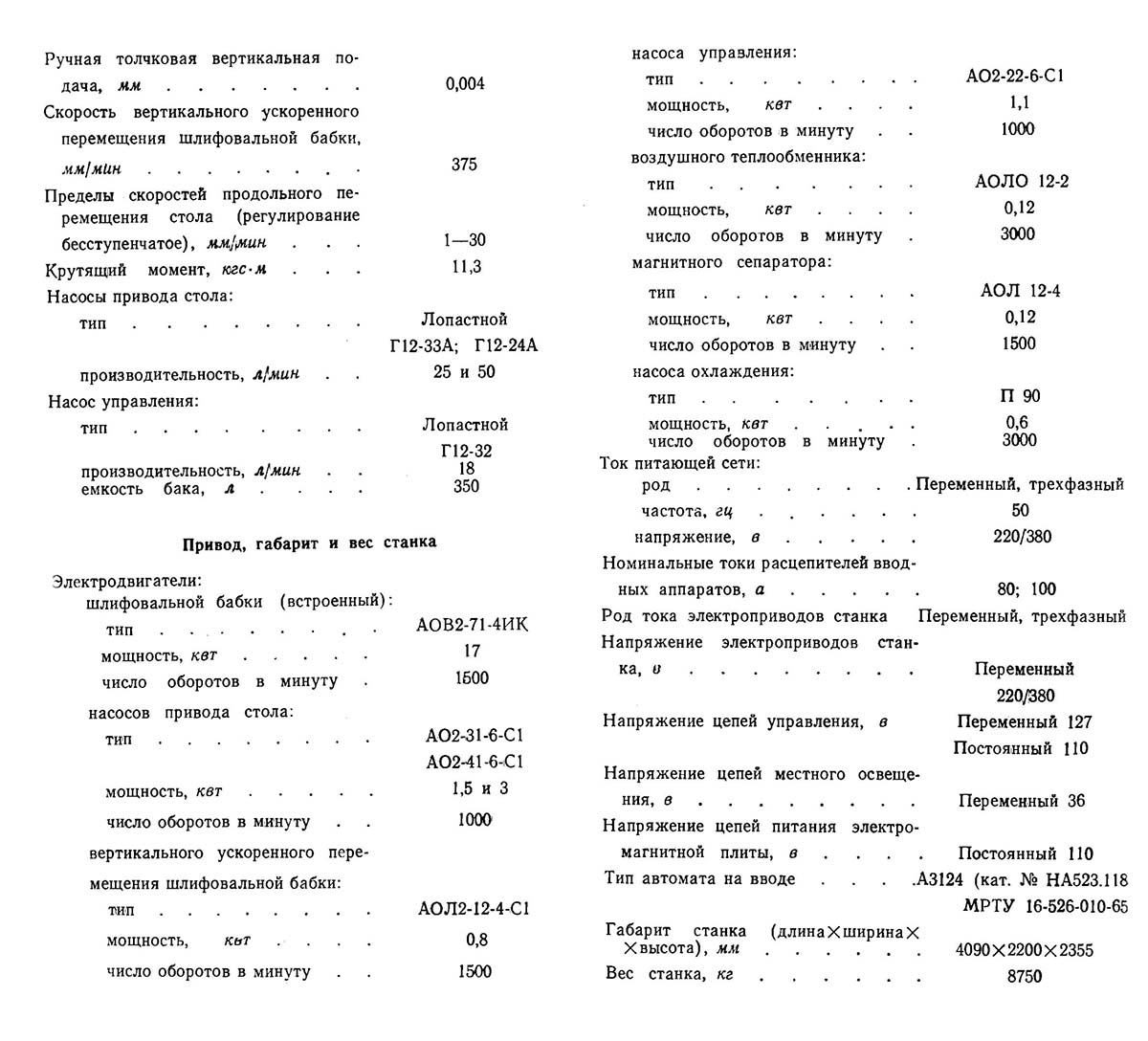

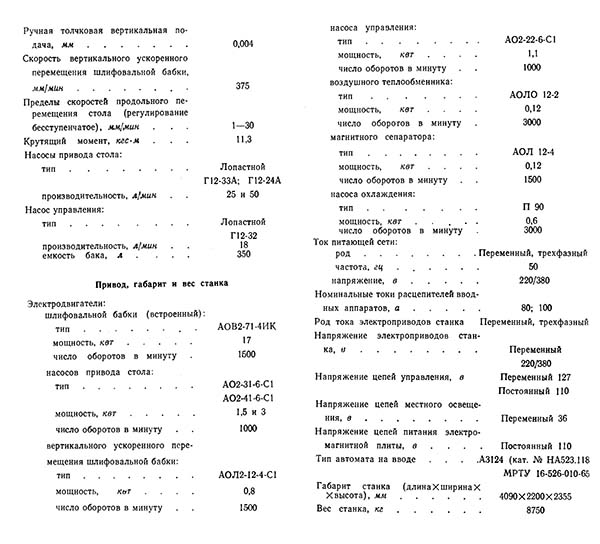

Технічні дані та характеристики шліфувального верстата 3Д732

Технічні дані та характеристики шліфувального верстата 3Д732. Дивитись у збільшеному масштабі
