3Д741 Верстат плоскошліфувальний з круглим столом і горизонтальним шпинделем універсальний
Схеми, опис, характеристики

Відомості про виробника плоскошліфувального верстата 3Д741

Виробник плоскошліфувального верстата 3Д741 - Липецький верстатобудівний завод , заснований у 1929 році.

В 1956 ремонтно-тракторний завод був переорієнтований на випуск верстатів і перейменований на Липецький верстатобудівний завод.

3Д741В плоскошліфувальний верстат з круглим столом і горизонтальним шпинделем універсальний. Призначення та сфера застосування

Плоскошліфувальний верстат 3Д741 призначений для шліфування периферією кола деталей з феромагнітних матеріалів з необхідною високою чистотою і, особливо, паралельністю поверхонь.

Верстат призначений для шліфування периферією кола плоских і конусних (опуклих і увігнутих) поверхонь з феромагнітних матеріалів, до яких висуваються високі вимоги щодо чистоти та точності поверхні і особливо паралельності оброблюваних на верстаті поверхонь.

Принцип роботи та особливості конструкції верстата

У порівнянні з іншими верстатами моделі 3Д741В має такі особливості.

У верстаті застосовано оригінальне компонування, що дозволяє отримати малий виліт шпинделя, що підвищує жорсткість і вібростійкість.

Застосовано систему автоматичного регулювання частоти обертання столу та швидкості поздовжнього переміщення, забезпечується постійний режим шліфування у процесі обробки.

З метою зменшення теплових деформацій у гідрообладнанні верстата застосовано систему стабілізації температури.

Головний привід винесений назовні, завдяки чому збільшилася ємність бака охолодження та знижений нагрів електромагнітної плити.

Для підвищення точності та чистоти оброблюваних поверхонь шліфувальний шпиндель підвищеної жорсткості виконаний на гідродинамічних опорах з приводом через синтетичний плоский ремінь.

Конструкція столу забезпечує точне центрування, плавний привід обертання та фіксоване нульове положення поворотної люльки.

Для підвищення довговічності та збереження точності на тривалий час застосовані термооброблені напрямні кочення для вертикального переміщення шліфувальної бабки, поздовжнього та обертального руху столу, гвинтова пара кочення для вертикальної подачі шліфувальної бабки.

Конструкція верстата забезпечує ввузліве та групове складання верстата, можливість стендових випробувань вузлів та систем.

За особливим замовленням за окрему плату зі верстатом поставляється система пиловловлювача, що встановлюється залежно від планування цеху, але не далі ніж на відстані 2500 мм від верстата.

Шорсткість обробленої поверхні не менше V8.

Клас точності верстата Ст.

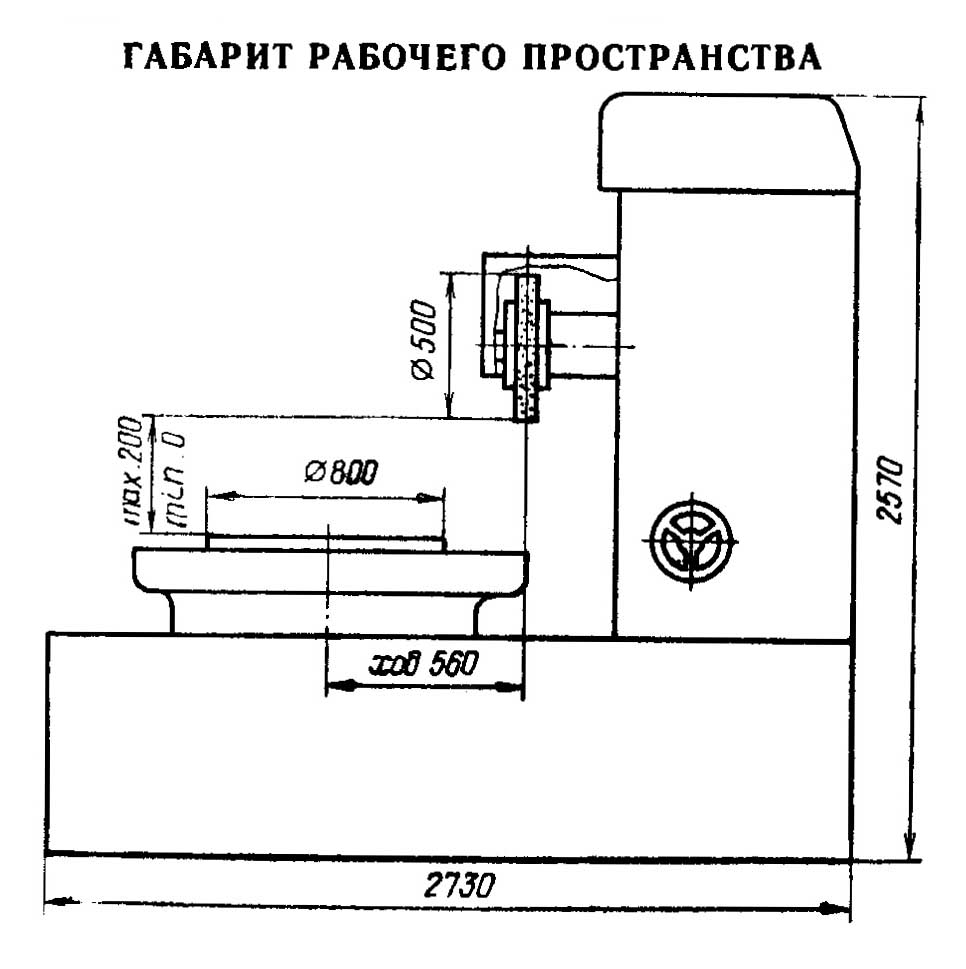

Габарит робочого простору плоскошліфувального верстата 3Д741

Габарит робочого простору шліфувального верстата 3Д741

Габарит робочого простору шліфувального верстата 3Д741. Дивитись у збільшеному масштабі

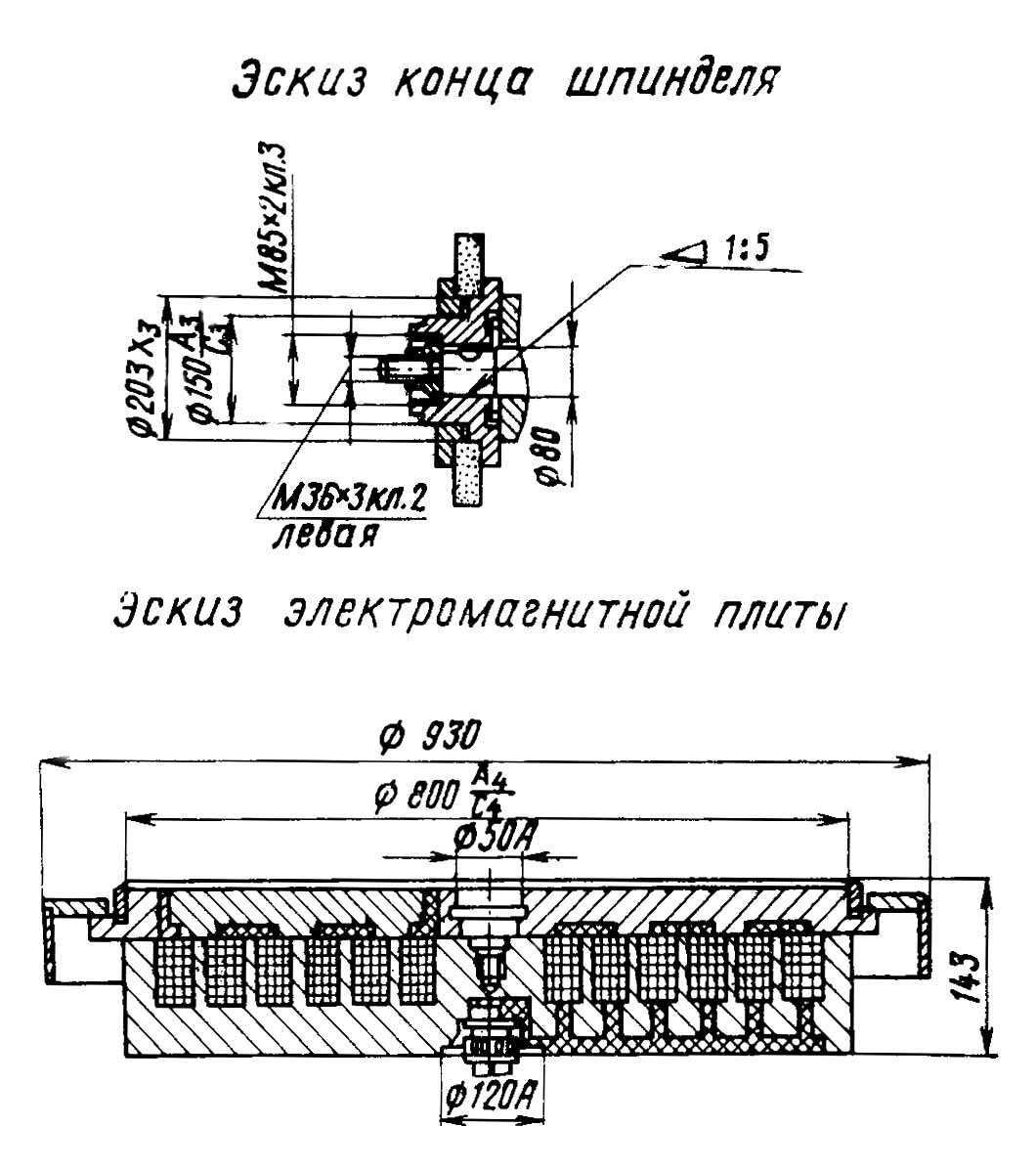

Посадочні та приєднувальні бази шліфувального верстата 3Д741

Посадочні та приєднувальні бази шліфувального верстата 3Д741. Дивитись у збільшеному масштабі

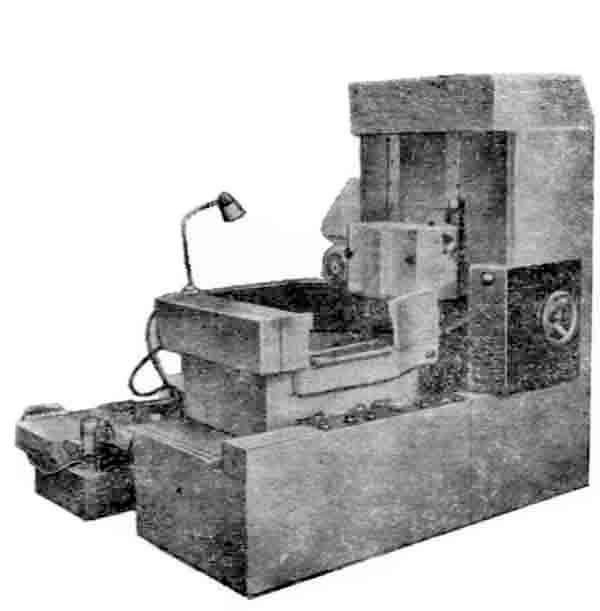

Загальний вигляд плоскошліфувального верстата 3Д741

Фото плоскошліфувального верстата 3Д741

Фото плоскошліфувального верстата 3Д741

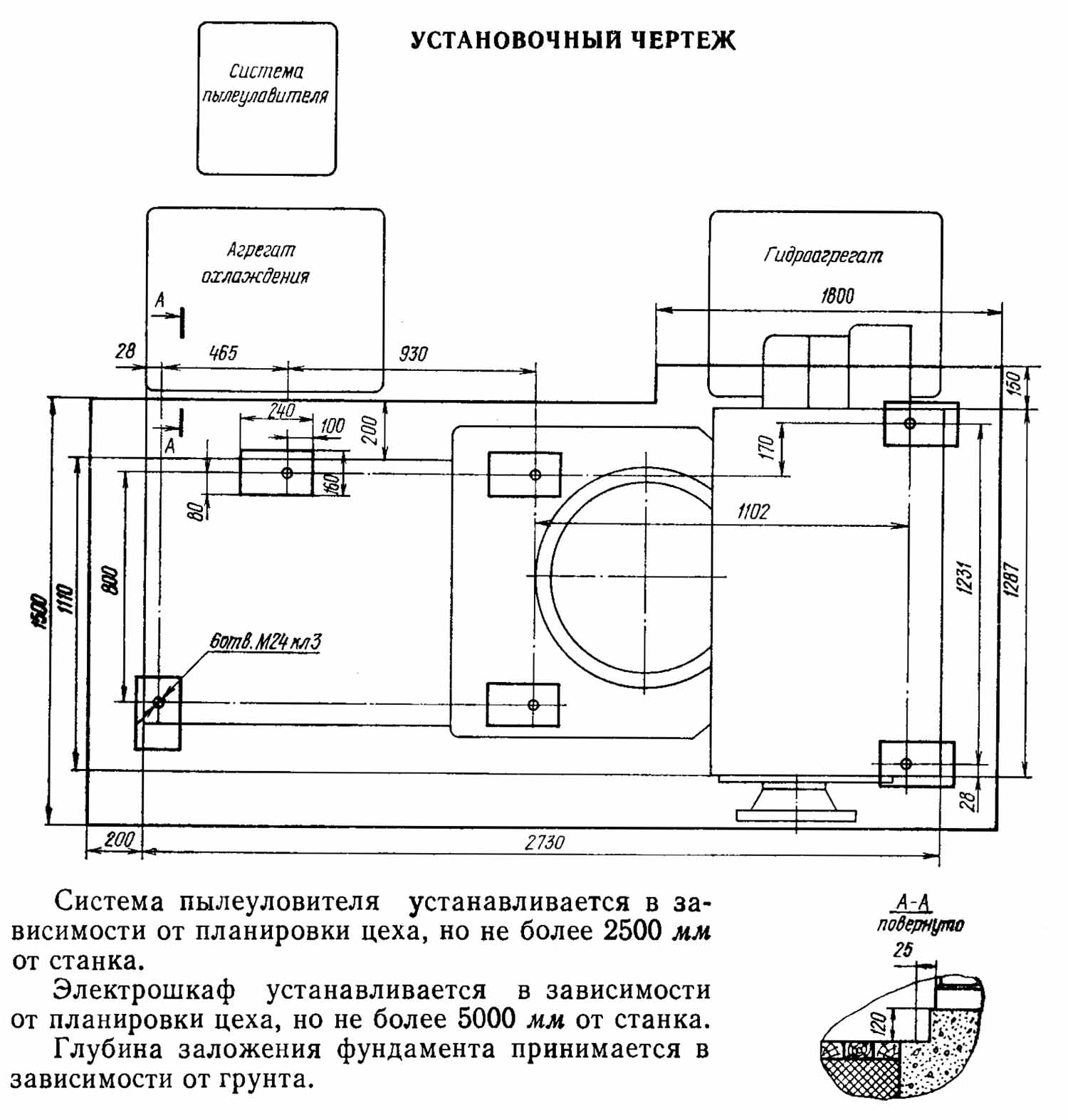

Настановне креслення шліфувального верстата 3Д741

Настановне креслення шліфувального верстата 3Д741. Дивитись у збільшеному масштабі

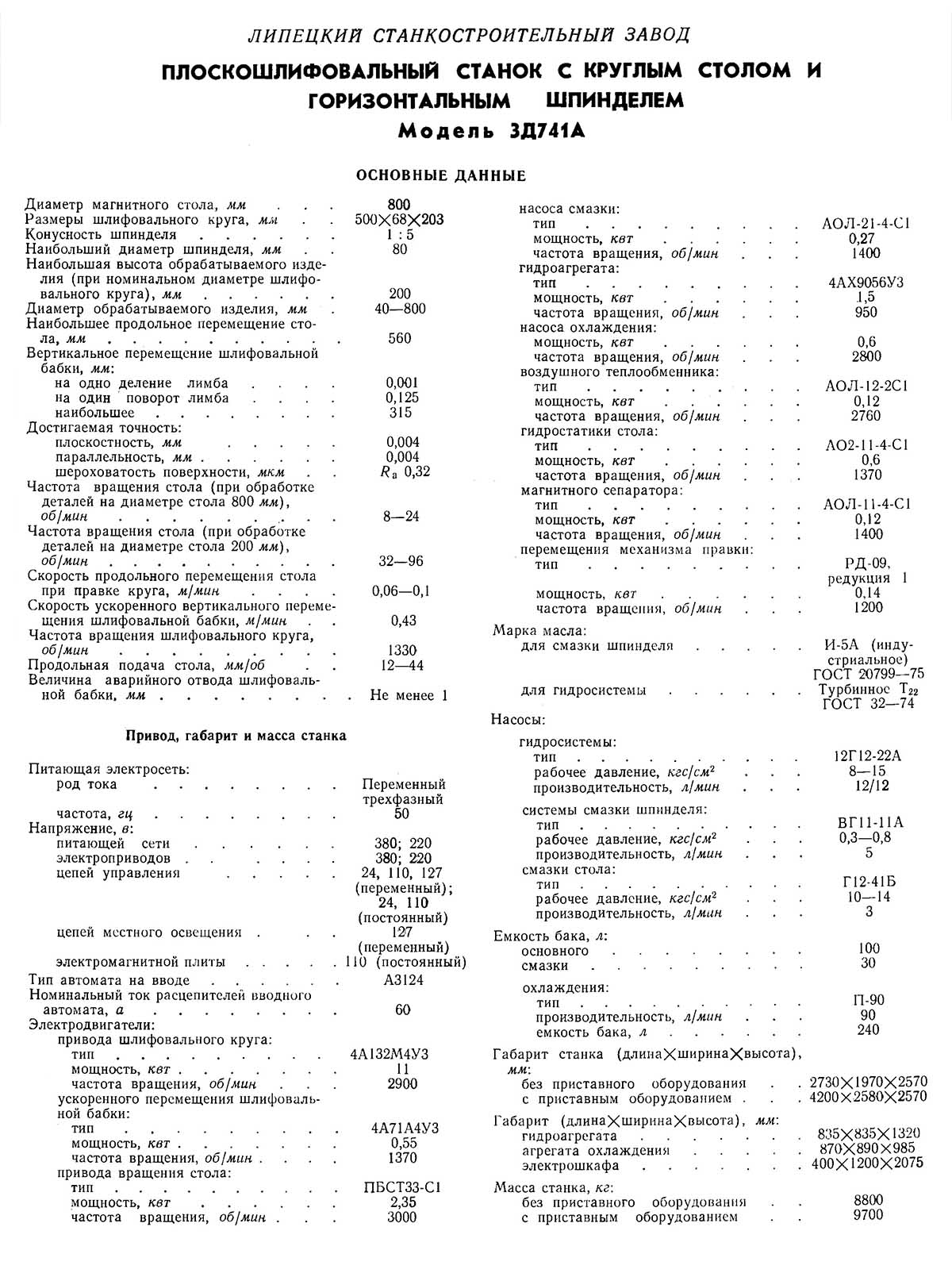

Технічні дані та характеристики верстата 3Д741

Технічні дані та характеристики шліфувального верстата 3Д741

Технічні дані та характеристики шліфувального верстата 3Д741. Дивитись у збільшеному масштабі
