Відомості про виробника плоскошліфувального верстата 3Д740
Виробник плоскошліфувального верстата 3Д740 - Липецький верстатобудівний завод , заснований у 1929 році.
В 1956 ремонтно-тракторний завод був переорієнтований на випуск верстатів і перейменований на Липецький верстатобудівний завод.
Верстати, що випускаються Липецьким верстатобудівним заводом, ЛСЗ
3Д740 Верстат плоскошліфувальний з круглим столом та горизонтальним шпинделем універсальний. Призначення та сфера застосування
Плоскошліфувальний верстат 3Д740 призначений для шліфування периферією кола деталей з феромагнітних матеріалів з необхідною високою чистотою і особливо паралельністю поверхонь.
Принцип роботи та особливості конструкції верстата
Порівняно з іншими верстатами модель 3Д740 має такі особливості конструкції:
- оригінальне компонування, що дозволяє отримати малий виліт шпинделя, підвищену жорсткість та вібростійкість;
- систему автоматичного регулювання чисел оборотів столу та швидкості його поздовжнього переміщення, що забезпечує постійний режим шліфування у процесі обробки;
- систему стабілізації температури для зменшення теплових деформацій у гідрообладнанні верстата;
- головний привід винесений назовні, збільшена ємність бака охолодження та знижений нагрів електромагнітної плити;
- шліфувальний шпиндель підвищеної жорсткості (для підвищення точності і чистоти поверхонь, що обробляються), виконаний на гідродинамічних опорах з приводом через плоский синтетичний ремінь;
- конструкцію столу, що забезпечує точне центрування, плавний привід обертання та фіксоване нульове положення поворотної люльки;
- виправлення кола проводиться від столу;
- термооброблені напрямні кочення, що підвищують довговічність та зберігають точність на тривалий час для вертикального переміщення шліфувальної бабки, поздовжнього та обертального руху столу та гвинтова пара кочення для вертикальної подачі шліфувальної бабки;
- огороджувальні пристрої, блокування та аварійний відскок шліфувальної бабки для безпечної роботи на верстаті;
- конструкцію верстата, що забезпечує ввузліве групове складання верстата, можливість стендових випробувань вузлів та систем.
Модель 3Д740 є базовим верстатом нової гами має 50-60% найменувань деталей, що використовуються в інших верстатах гами.
Конструкція верстата патентоспроможна, так як ряд рішень виконані на рівні винаходів. Його художньо-архітектурне оформлення відповідає сучасним вимогам.
За особливим замовленням можливе постачання агрегату охолодження з фільтром тонкого очищення. За особливу плату, на особливе замовлення зі верстатом поставляється система пиловловлювача, що встановлюється залежно від планування цеху, але не далі ніж 2500 мм від верстата.
Приставне обладнання встановлюється залежно від планування цеху, але не далі ніж 5000 мм від верстата.
Клас точності верстата П, клас чистоти обробки V8.
- 3Д740 - верстат плоскошліфувальний (1972 рік) з круглим столом та горизонтальним шпинделем, клас точності П за ГОСТ 8-82
- 3Д740 Ф1 - верстат плоскошліфувальний з УЦІ, клас точності П за ГОСТ 8-82
- 3Д740 В - верстат плоскошліфувальний клас точності В за ГОСТ 8-82
- 3Д740 ЛВ - верстат плоскошліфувальний з круглим магнітним столом, клас точності по ГОСТ 8-82
- 3Д740 В - верстат плоскошліфувальний клас точності В за ГОСТ 8-82
- 3Д740 А - верстат плоскошліфувальний, клас точності А за ГОСТ 8-82

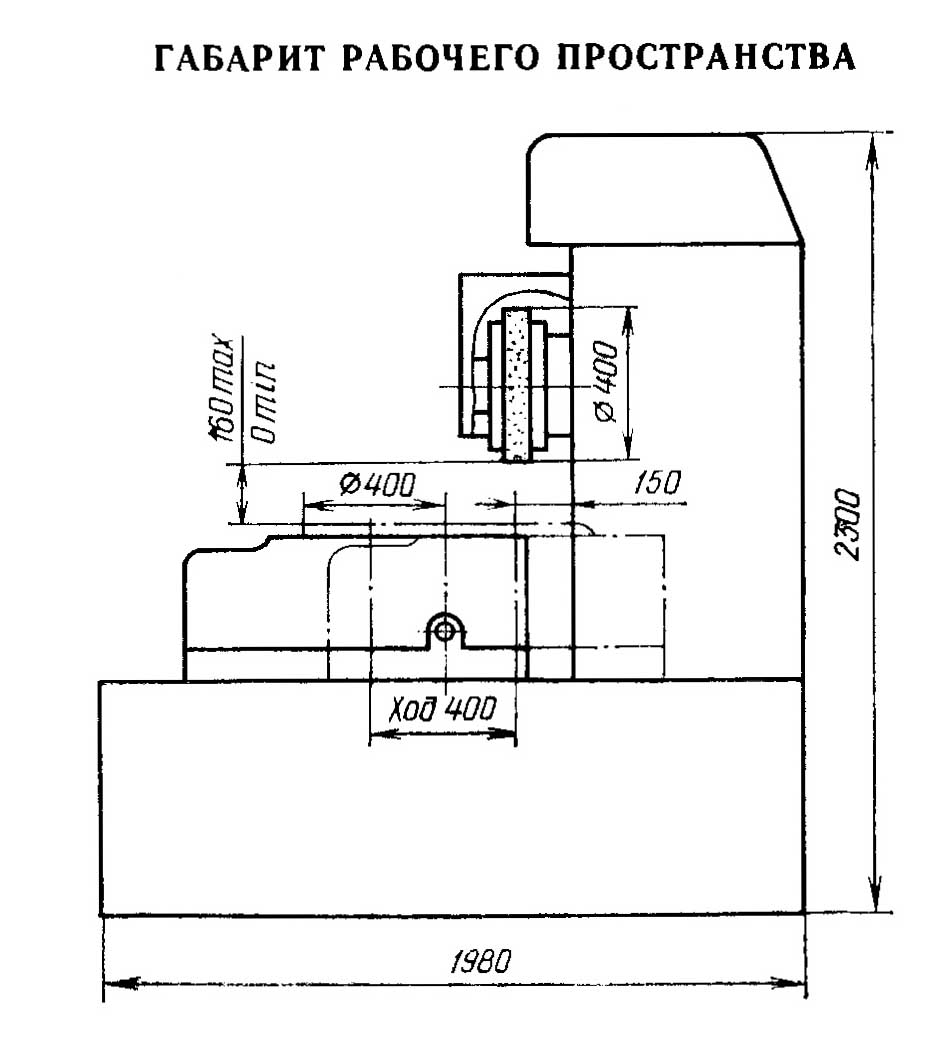

Габарит робочого простору плоскошліфувального верстата 3Д740
Габарит робочого простору шліфувального верстата 3Д740
Габарит робочого простору шліфувального верстата 3Д740. Дивитись у збільшеному масштабі

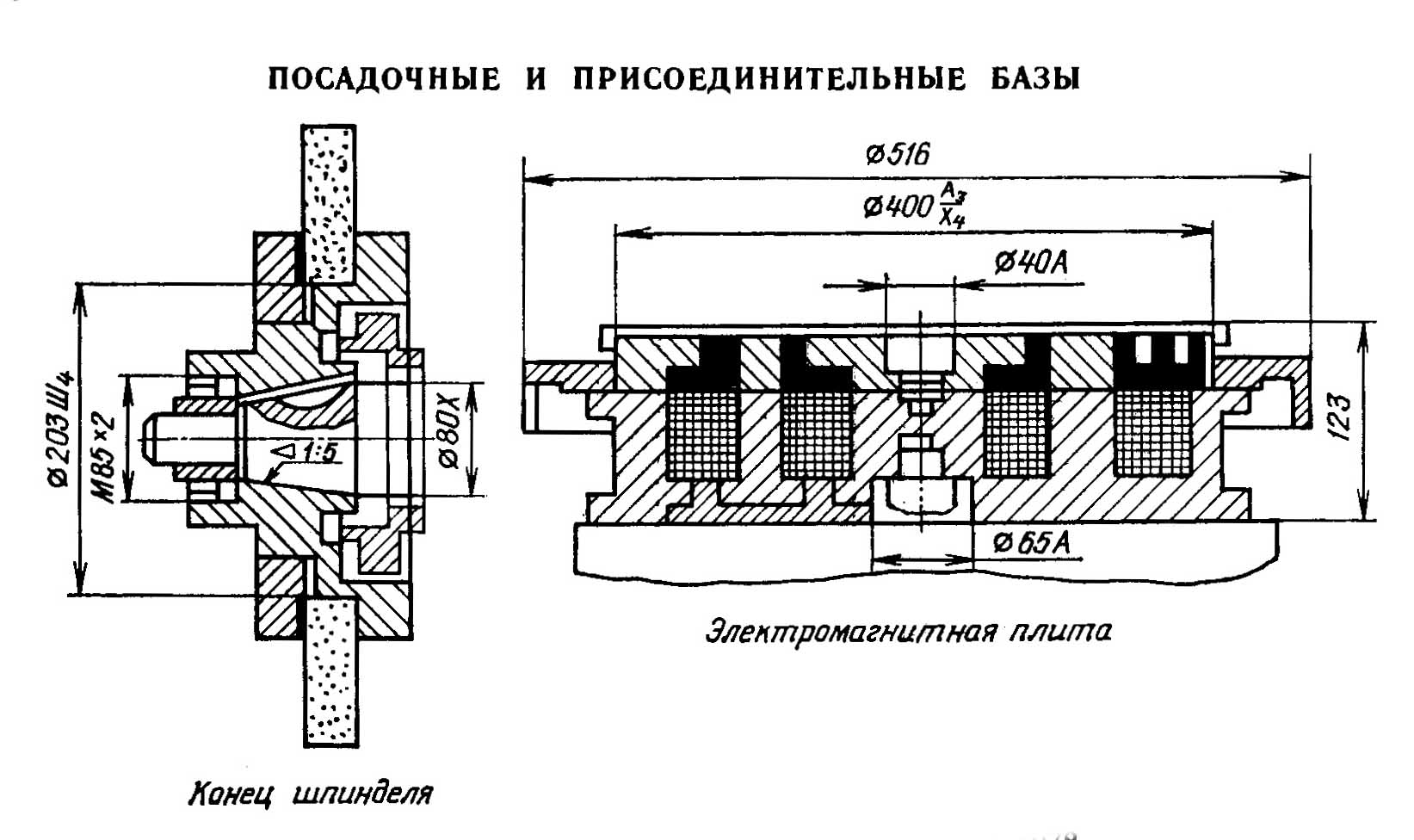

Посадочні та приєднувальні бази шліфувального верстата 3Д740
Посадочні та приєднувальні бази шліфувального верстата 3Д740. Дивитись у збільшеному масштабі

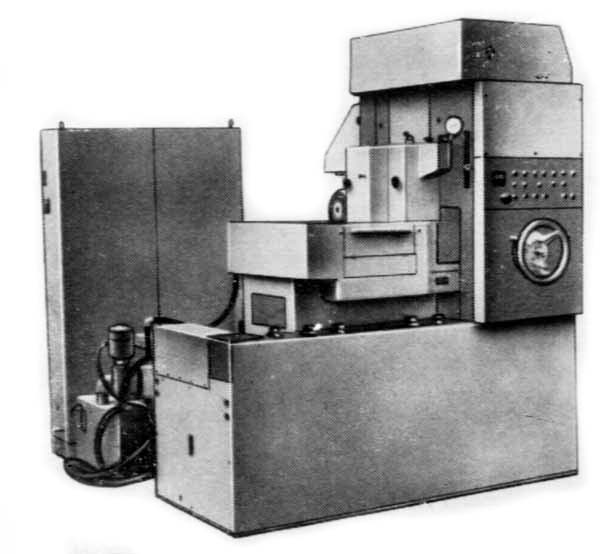

Загальний вигляд плоскошліфувального верстата 3Д740

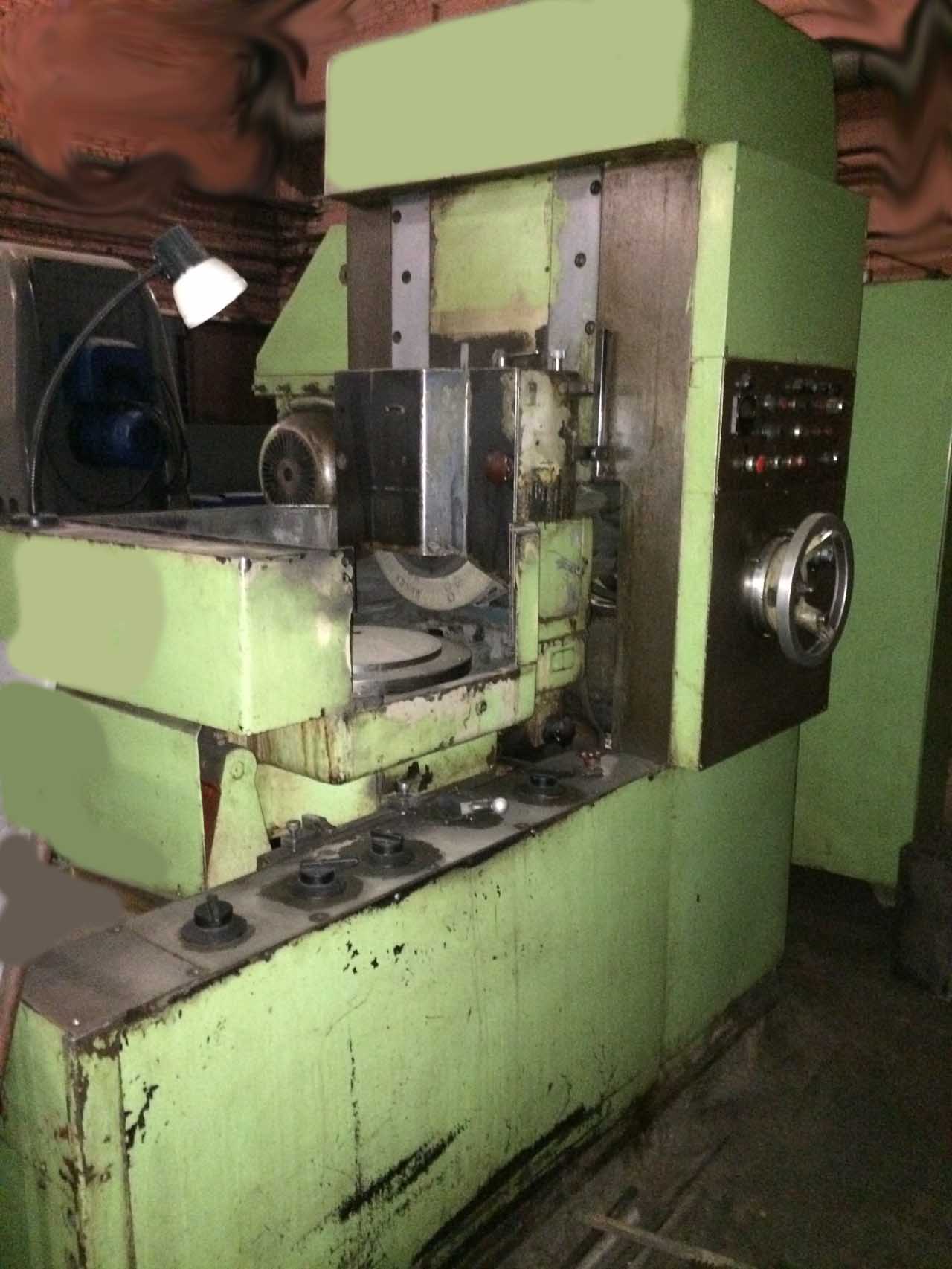

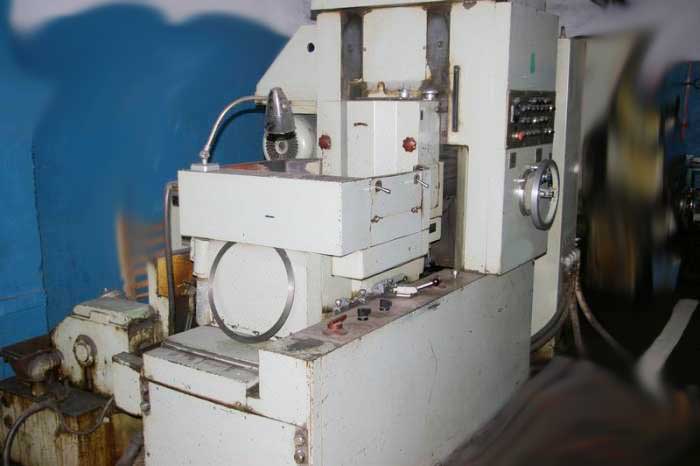

Фото плоскошліфувального верстата 3Д740
Фото плоскошліфувального верстата 3Д740
Фото плоскошліфувального верстата 3Д740. Дивитись у збільшеному масштабі
Фото плоскошліфувального верстата 3Д740

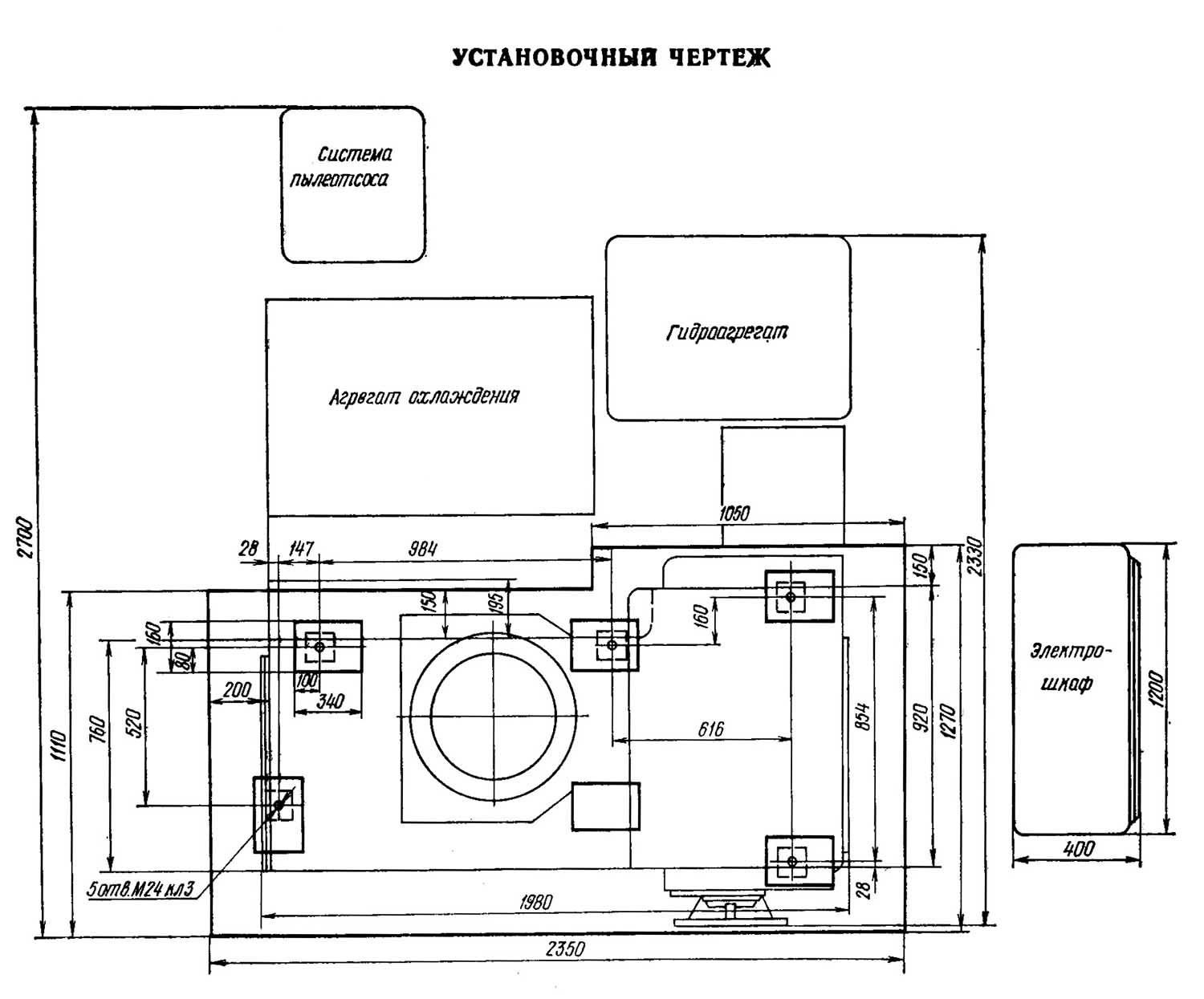

Настановне креслення шліфувального верстата 3Д740
Настановне креслення шліфувального верстата 3Д740. Дивитись у збільшеному масштабі

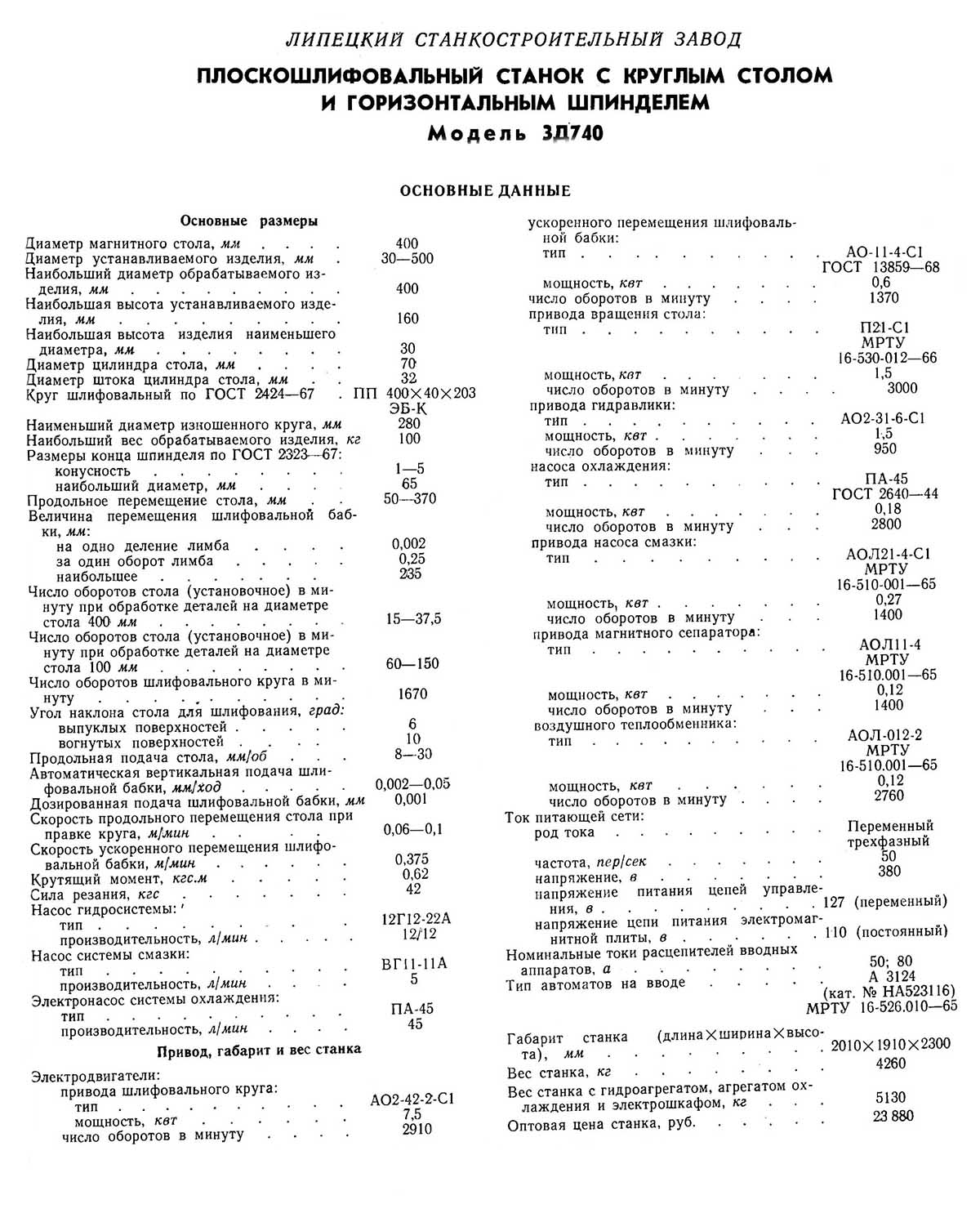

Технічні дані та характеристики верстата 3Д740
Технічні дані та характеристики шліфувального верстата 3Д740
Технічні дані та характеристики шліфувального верстата 3Д740. Дивитись у збільшеному масштабі
