Виробник вертикально-свердлильного верстата 2Л125 - ЛСП, ТОВ Липецьке верстатобудівне підприємство м. Липецьк .
Вертикальний свердлильний верстат 2Л125 призначений для виконання наступних видів робіт: свердління, розсвердлювання, зенкерування, зенкування, розгортання, нарізування різьблення та розточування отворів.
Універсальний вертикально-свердлильний одношпиндельний верстат 2Л125 є прямим аналогом верстатів 2Т125 та 2С125 .
Промисловий вертикальний свердлильний верстат 2Л125 здатний свердлити отвори до Ø 32 мм і нарізати різьблення до М22 сталі 45. Вага верстата 430 кг.
Шпиндель отримує 12 швидкостей обертання (125..3030 об/хв) через коробку швидкостей від двошвидкісного електродвигуна потужністю 1,0/1,22 кВт (1440/2800 об/хв).
Найбільша глибина свердління за один установ - 155 мм.
Верстат 2Л125 має 3-х швидкісну коробку подач шпинделя - 0,1; 0,2; 0,3 мм/оборот.
Кінець шпинделя верстата 2Л125 виконаний за ГОСТ 25557 (конуси інструментальні), конус Морзе 4, ступінь точності АТ8.
Обробка на верстаті 2Л125 проводиться швидкорізальним та твердосплавним інструментами в деталях з різних конструкційних матеріалів.
Верстати 2Л125 використовуються для роботи в умовах одиничного, дрібносерійного та серійного виробництва у ремонтних та складальних цехах.
Реверсування електродвигуна головного руху дозволяє проводити на верстатах нарізування різьблення машинними мітчиками.
Розточування отворів, у тому числі розташованих на відстанях з допусками по 11 квалітету, проводиться на верстатах мод. 2Л125.
Обробка проводиться швидкорізальним та твердосплавним інструментами в деталях з різних конструкційних матеріалів.
Верстати використовуються для роботи в умовах одиничного, дрібносерійного та серійного виробництва у ремонтних та складальних цехах.
Свердлильний верстат 2Л125 складається зі шпиндельної коробки, стійки, основи, столу та консолі, електрошафи, установки СОЖ та допоміжного обладнання.
Обертання шпинделя - основний рух верстата.
Рух шпинделя вздовж осі, а також поперечне та поздовжнє переміщення або обертання столу є рухами подачі.
Робочий стіл може переміщатися у вертикальному напрямку та обертатися навколо своєї осі, здійснюючи допоміжний рух.
Великогабаритні деталі можуть оброблятися при встановленні на столі-основі.
Передачі здійснюються як вручну, так і приводами вертикальної подачі.
СОЖ подається окремим насосом.
Кліматичне виконання – УХЛ4 за ГОСТ 15150.

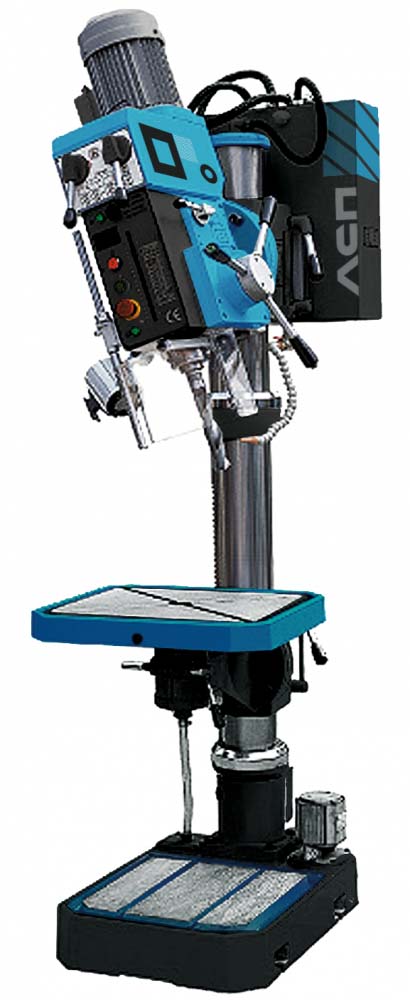

Фото свердлильного верстата 2Л125
| Найменування параметру | 2L125 | 2С125-04 | 2Т125 |
|---|---|---|---|
| Основні параметри верстата | |||
| Найбільший діаметр свердління сталі 45 за ГОСТ 1050-88, мм | 32 | 31 | 25 |
| Діаметр нарізування різьблення сталі 45 по ГОСТ 1050-88, мм | М5...М22 | М3...М27 | М20 |
| Робочий стіл | |||
| Розміри робочої поверхні плити (довжина х ширина), мм | 370 x 363 | 320 x 320 | 525 x 500 |
| Розміри робочої поверхні столу (довжина x ширина), мм | 500 x 420 | 420 x 300 | 500 х 400 |
| Найбільший хід підйомного столу (вісь Z), мм | 490 | 680 | 590 |
| Діаметр колони, мм | 120 | 120 | |
| Найбільша маса заготовки на столі, кг | 100 | ||
| Найбільша відстань від торця шпинделя до столу, мм | 620 | 730 | 0..620 |
| Найбільша відстань від торця шпинделя до плити, мм | 1265 | 1210 | 740..9000 |
| Відстань від осі шпинделя до направляючих стійки (виліт), мм | 320 | 350 | 260 |
| Шпиндель | |||
| Найбільше переміщення (настановне) шпиндельної головки, мм | - | - | - |
| Найбільше переміщення (хід) пінолі шпинделя, мм | 155 | 150 | 160 |
| Частота обертання шпинделя, об/хв | 125..3030 | 90..1400 | 80..2000 |
| Кількість швидкостей шпинделя | 12 | 9 | 8 |
| Найбільший допустимий момент, що крутить, Нм | 70 | ||
| Розмір внутрішнього конуса шпинделя за ГОСТ 25557-82 | Морзе 4 | Морзе 3 (ISO40) | Морзе 3 |
| Механіка верстата | |||
| Число ступенів робочих подач | 3 | 2 | 3 |
| Межі вертикальних робочих подач на один оборот шпинделя, мм | 0,1; 0,2; 0,3 | 0,1; 0,2 | 0,1; 0,2; 0,3 |
| Найбільша допустима сила подачі (осьове зусилля на шпинделі)), Н | 7000 | ||
| Привід | |||
| Електродвигун приводу головного руху, кВт | 1,0/ 1,2 (1440/ 2800) | 1,1 | 1,5 (1500) |
| Габарити та маса верстата | |||
| Габарити верстата (довжина ширина висота), мм | 880 х 515 х 2220 | 800 x 500 x 2050 | 575 х 525 х 1940 |
| Маса верстата, кг | 430 | 430 | 430 |
