2С125 Верстат вертикально-свердлильний універсальний одношпиндельний
Опис, характеристики, схеми

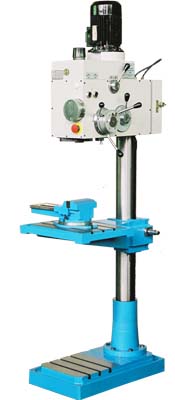

2С125 вертикальний свердлильний верстат







Відомості про виробника вертикально-свердлувального верстата 2С125

Виробник свердлильних верстатів моделей 2С125 , 2С125-04, 2С125-1 (2С125-01) - Стерлітамацький верстатобудівний завод , заснований в 1941 році.

Історія Стерлітамацького верстатобудівного заводу починається 3 липня 1941 року, коли почалася евакуація Одеського верстатобудівного заводу до міста Стерлітамак.

Вже 11 жовтня 1941 р. Стерлітамакський верстатобудівний завод почав випускати спеціальні агрегатні верстати для оборонної промисловості.

В даний час завод випускає металообробне обладнання, серед якого – токарні та фрезерні верстати з ЧПУ, багатофункціональні обробні центри.





Продукція Стерлітамацького верстатобудівного заводу


2С125, 2С125-01, 2С125-04 Верстат вертикально свердлильний одношпиндельний універсальний. Призначення та сфера застосування

Вертикальний свердлильний верстат 2С125 призначений для виконання наступних видів робіт: свердління, розсвердлювання, зенкерування, зенкування, розгортання, нарізування різьблення та розточування отворів.

Принцип роботи та особливості конструкції верстата 2С125

Промисловий вертикальний свердлильний верстат 2С125 здатний свердлити отвори від Ø 3 до Ø 25 мм і нарізати різьблення від М3 до М33 сталі 45. Вага верстата 430 кг.

Шпиндель отримує 9 швидкостей обертання (90...1400 об/хв) через коробку швидкостей електродвигуна потужністю 1,5 кВт.

Найбільша глибина свердління за один установ – 150 мм, найбільша висота заготовки – 500 мм.

Кінець шпинделя верстата 2С125 виконаний за ГОСТ 25557 (конуси інструментальні), конус Морзе 3, ступінь точності АТ8.

Обробка на верстаті 2С125 проводиться швидкорізальним та твердосплавним інструментами в деталях з різних конструкційних матеріалів.

Верстати 2С125 використовуються для роботи в умовах одиничного, дрібносерійного та серійного виробництва у ремонтних та складальних цехах.

Реверсування електродвигуна головного руху дозволяє проводити на верстатах нарізування різьблення машинними мітчиками.

Розточування отворів, у тому числі розташованих на відстанях з допусками по 11 квалітету, проводиться на верстатах мод. 2С125, 2С125-04.

Обробка проводиться швидкорізальним та твердосплавним інструментами в деталях з різних конструкційних матеріалів.

Верстати використовуються для роботи в умовах одиничного, дрібносерійного та серійного виробництва у ремонтних та складальних цехах.

Вид кліматичного виконання - УХЛ4 або ТЗ за ГОСТ 15150-69.

Клас точності верстатів моделі 2С125, 2С125-04 - Н за ГОСТ 8-82Е.

Категорія розміщення 4 за ГОСТ 15150-69.


Модифікації вертикального свердлувального верстата 2С125


Хронологія випуску заводом вертикально-свердлильних верстатів 2125 серії з діаметром свердління до 25 мм.


Аналоги вертикально-свердлильних верстатів 2Н125, що випускаються в даний час:





Габарит робочого простору свердлильного верстата 2С125-01 (2С125-1)

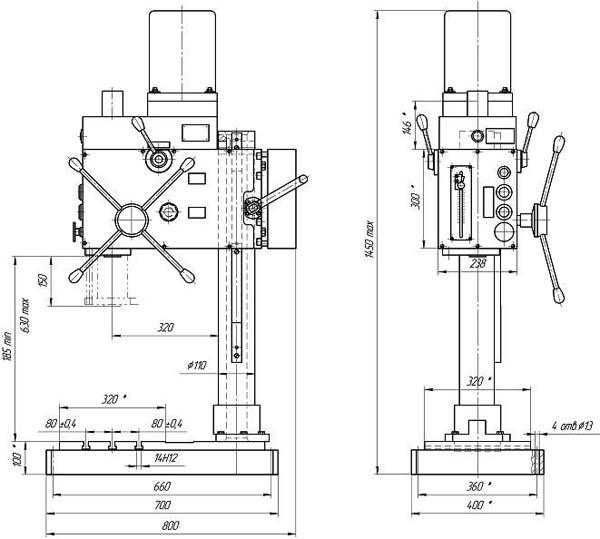

2С125, 2С125-04 Габарит робочого простору свердлильного верстата

Габарит робочого простору свердлильного верстата 2С125


Загальний вигляд настільного свердлувального верстата 2С125

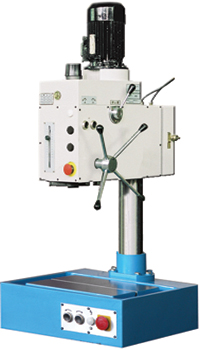

Фото вертикального свердлильного верстата 2С125

Фото вертикального свердлильного верстата 2С125-01

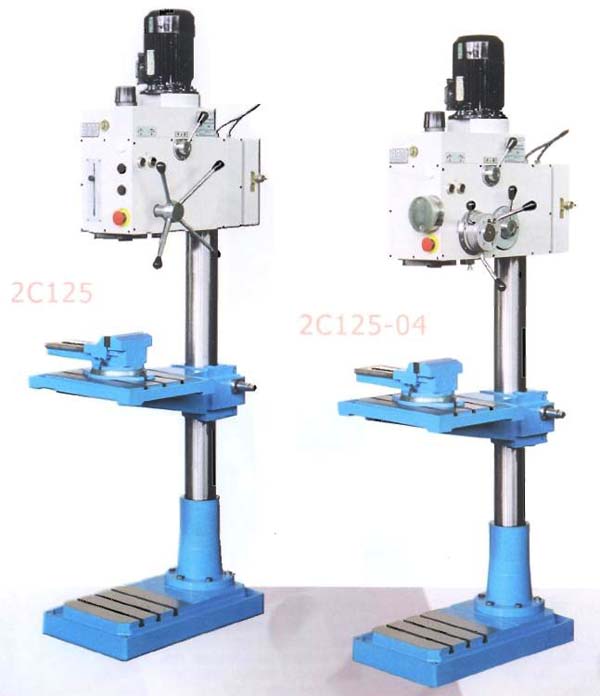

Фото вертикального свердлильного верстата 2С125-04

Фото вертикального свердлильного верстата 2С125-04

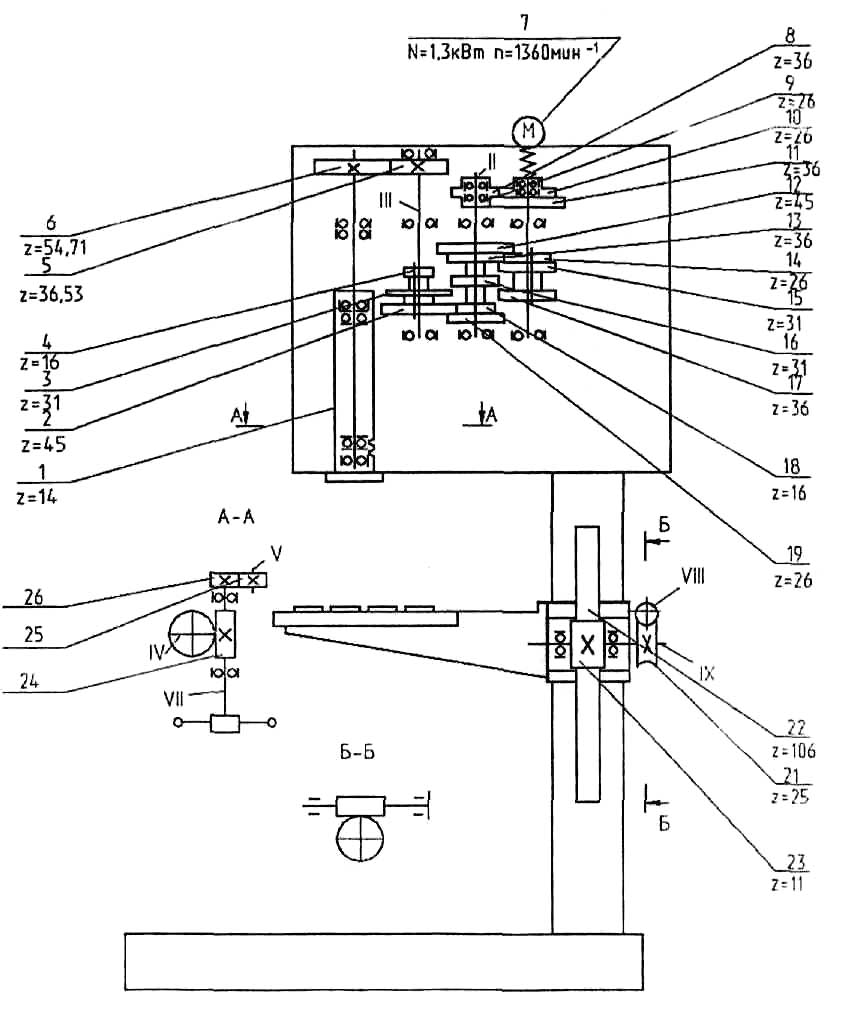

Кінематична схема свердлильного верстата 2С125

Кінематична схема свердлильного верстата 2С125

Кінематична схема свердлильного верстата 2С125

Кінематична схема свердлильного верстата 2С125. Дивитись у збільшеному масштабі

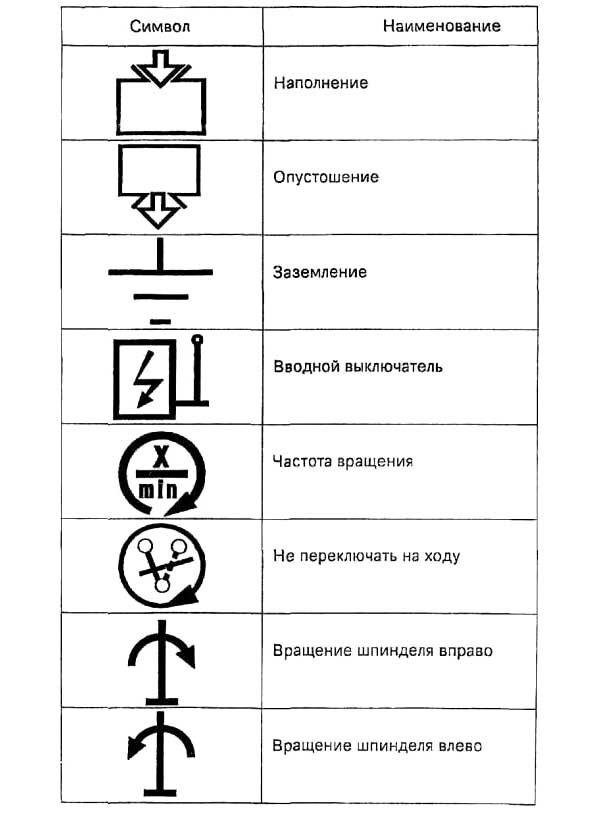

Таблиця графічних символів свердлувального верстата 2С125

Таблиця графічних символів свердлувального верстата 2С125

Таблиця графічних символів свердлувального верстата 2С125. Дивитись у збільшеному масштабі

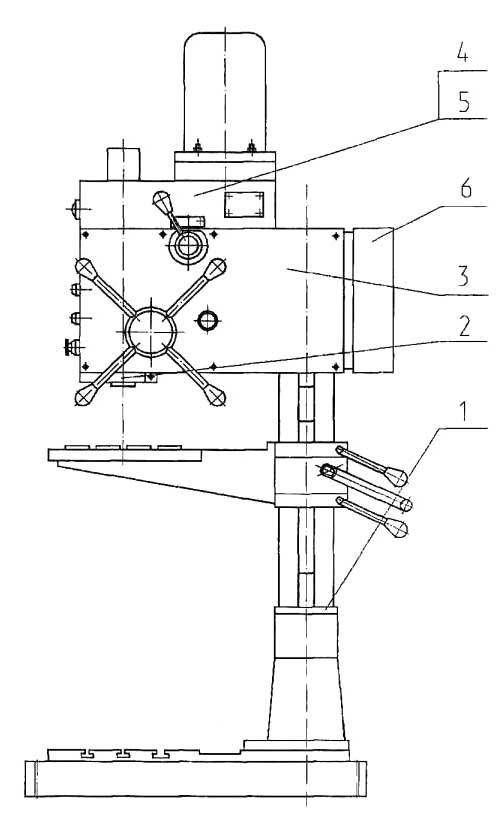

Основні вузли свердлильного верстата 2С125

Основні вузли свердлильного верстата 2С125

Основні вузли свердлильного верстата 2С125

Основні вузли свердлувального верстата 2С125. Дивитись у збільшеному масштабі



  1. Основа 2С125.10.000
  2. Стіл 2C125.20.000
  3. Шпиндель 2С125.30.000
  4. Головка свердлильна 2С125.40.000
  5. Коробка швидкостей СФ16-02.20.000
  6. Плунжерний насос 2С132К.24.000
  7. Електроустаткування 2С125-04.95.000

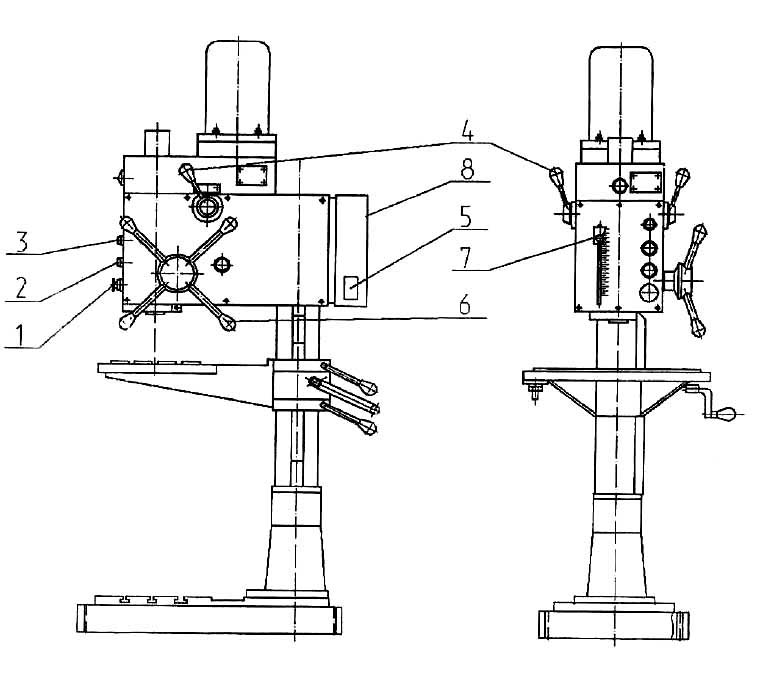

Органи керування свердлильного верстата 2С125

Органи керування свердлильного верстата 2С125

Органи керування свердлильного верстата 2С125

Органи керування свердлильного верстата 2С125. Дивитись у збільшеному масштабі



  1. Кнопка "Стоп" червоного кольору
  2. Кнопка "Пуск" ліве обертання
  3. Кнопка "Пуск" праве обертання
  4. Рукоятки перемикання швидкостей
  5. Вступний автомат
  6. Штурвал переміщення шпинделя
  7. Покажчик глибини різання
  8. Рукоятки затиску столу
  9. Рукоятка підйому столу

Опис складових частинин верстата


Базовий ткацький верстат

Основа включає круглу колону. Кругла колона являє собою підлогу трубу, якою вертикально переміщається і обертається навколо неї прямокутний стіл. Сама колона за допомогою напресованого знизу фланця встановлюється на оброблену плиту. Вертикальне переміщення столу на круглій колоні здійснюється черв'ячно-peeчною передачею.

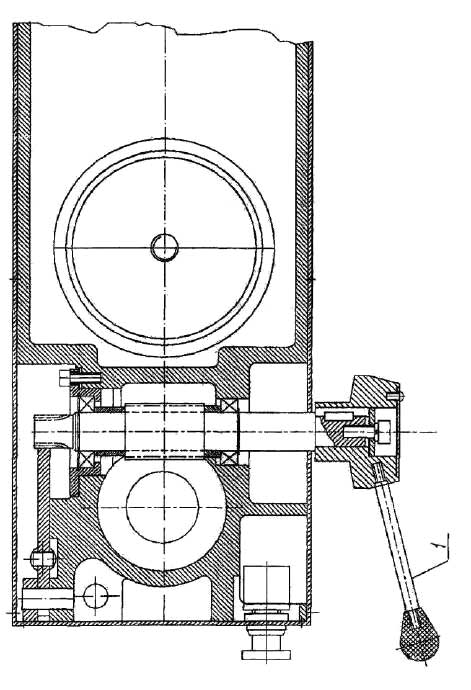

Головка свердлильна (рис. 6)

Свердлильна головка свердлильного верстата 2С125

Свердлильна головка свердлильного верстата 2С125

Свердлильна головка свердлувального верстата 2С125. Дивитись у збільшеному масштабі



Свердлильна головка є чавунним виливком коробчатої форми, в якій змонтовано шпиндель верстата, механізм переміщення шпинделя, противагу шпинделя.

Подача шпинделя здійснюється вручну штурвалом 1.

У верхній частинині корпусу свердлильної головки знаходиться коробка швидкостей (рис.7), підмоторна плита з електродвигуном. Перемикання швидкостей здійснюється рукояткам вручну.

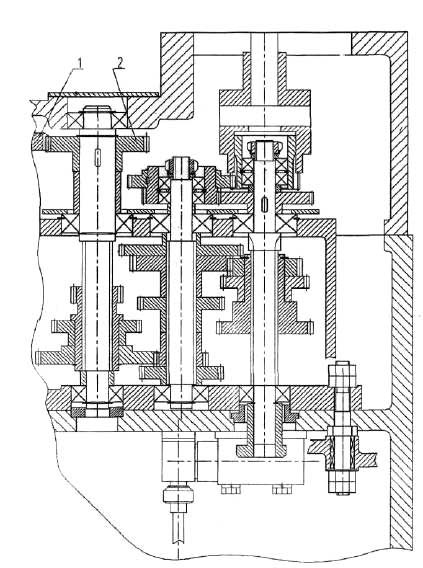

Коробка швидкостей свердлильного верстата 2С125

Коробка швидкостей свердлильного верстата 2С125

Коробка швидкостей свердлувального верстата 2С125. Дивитись у збільшеному масштабі



Коробка швидкостей може виготовлятися у двох виконаннях на замовлення споживача.

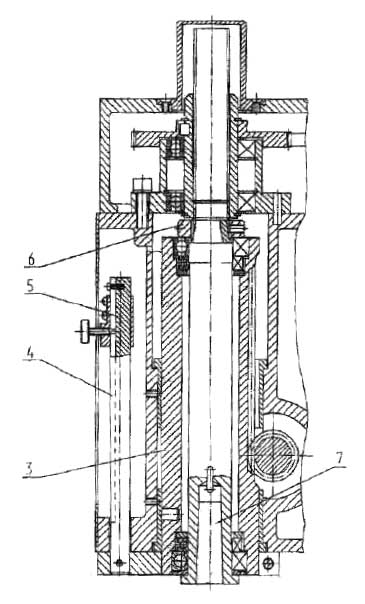

Шпіндель (рис. 8)

Шпиндель свердлильного верстата 2С125

Шпиндель свердлильного верстата 2С125

Шпиндель сверлильного верстата 2С125. Дивитись у збільшеному масштабі



Шпиндель установлен на двух радиальных і двух упорных підшипниках. Все підшипники расположены в пиноли 3, которая з помощью реечной пары перемещается вдоль оси. Регулювання зазоров в підшипниках производится гайкой 6.

Перемещение шпинделя контролируется по указателю 5, налаштування на определенную глубину сверления осуществляется переміщенням указателя 5 по скалке 4 з помощью гвинта.


Порядок роботи на сверлильном станке 2С125

Наладка верстата на работу заключается в установці стола в необходимое для роботи положение, в его зажиме, в установці необходимых частот обертання шпинделя.

На станке предусмотрена только ручная подача шпинделя, которая осуществляется штурвалом 6 (рис. 4).


Установка і крепление инструмента

Качество инструмента і оправок во многом определяет спокойную работу верстата, точность і чистоту обробки.

Для выбивки инструмента необходимо опустить пиноль 3, совместить паз шпинделя 7 з пазом пиноли (рис.8) і клином выбить инструмент.





Технічні характеристики верстата 2С125, 2С125-04, 2С125-01 (2С125-1)

Наименование параметра 2С125 2С125-04 2С125-01 (2С125-1)
Основні параметри верстата
Условный диаметр сверления в стали 45 по ГОСТ 1050-88, мм 25 25 25
Наибольший диаметр сверления в стали 45 по ГОСТ 1050-88, мм 31 31 31
Наибольшая высота заготовки на столе, мм 500 500 -
Наибольшая высота заготовки на плите, мм 900 900 450
Диаметр нарізання різьби в стали 45 по ГОСТ 1050-88, мм М5...М22 М5...М22
Рабочий стол
Розміри рабочей поверхности плиты (длина х ширина), мм 320 х 320 320 х 320 320 х 320
Розміри рабочей поверхности стола (длина х ширина), мм 420 х 300 420 х 300 -
Наибольший ход подъемного стола (ось Z), мм 680 680 -
Наибольшая масса заготовки на столе, кг 100 100 -
Наибольшее расстояние от торца шпинделя до стола, мм 730 730 -
Наибольшее расстояние от торца шпинделя до плиты, мм 1210 1210 580
Расстояние от оси шпинделя до направляючих стойки, мм 320 320 320
Шпиндель
Наибольшее перемещение (установочное) шпиндельной головки, мм 400
Наибольшее перемещение (ход) пиноли шпинделя, мм 150 110 150
Частота обертання шпинделя, об/мин 90...1400 90...1400 90...1400
Количество швидкостей шпинделя 9 9 9
Наибольший допустимый крутящий момент, Нм 143
Размер внутреннего конуса шпинделя по ГОСТ 25557-82 Морзе 3 Морзе 3 Морзе 3
Механіка верстата
Число ступеней рабочих подач - 3 -
Пределы вертикальних рабочих подач на один оборот шпинделя, мм вручную 0,05...0,2 вручную
Наибольшая допустимая сила подачі (осевое усилие на шпинделе)), Н 7000
Привод
Електродвигун приводу головного руху, кВт 1,5 1,5 1,5
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм 800 500 2050 800 500 2050 800 430 1450
Масса верстата, кг 430 450 400

    Список литературы:

  1. Тепинкичиев В.К. Металлорежущие верстати, 1973
  2. Барун В.А. Работа на сверлильных верстатах,1963
  3. Винников И.З., Френкель М.И. Сверловщик, 1971
  4. Винников И.З. Сверлильные верстати і робота на них, 1988
  5. Лоскутов B.В Сверлильные і расточные верстати, 1981
  6. Попов В.М., Гладилина И.И. Сверловщик, 1958
  7. Сысоев В.И. Справочник молодого сверловщика,1962
