СФ-16, СФ-16-02 Верстат фрезерно-свердлильний настільний
Опис, характеристики, схеми

СФ-16 вертикальний фрезерно-свердлильний верстат







Відомості про виробника вертикально-свердлувального верстата СФ-16

Виробником настільного фрезерно-свердлильного верстата моделей СФ-16, СФ-16-02, СФ-16-05 є Стерлітамацький верстатобудівний завод , заснований в 1941 році.

Історія Стерлітамацького верстатобудівного заводу починається 3 липня 1941 року, коли почалася евакуація Одеського верстатобудівного заводу до міста Стерлітамак.

Вже 11 жовтня 1941 р. Стерлітамакський верстатобудівний завод почав випускати спеціальні агрегатні верстати для оборонної промисловості.

В даний час завод випускає металообробне обладнання, серед якого – токарні та фрезерні верстати з ЧПУ, багатофункціональні обробні центри.





Продукція Стерлітамацького верстатобудівного заводу


СФ-16, СФ-16-02, СФ-16-05 фрезерно-свердлильний верстат настільний. Призначення, сфера застосування

Верстати настільні фрезерно-свердлильні з ручним керуванням моделей СФ16 , СФ-16-02, СФ-16-05 призначені для всіх видів фрезерних робіт, а також свердління розсвердлювання, зенкерування, зенкування та нарізування різьблення машинними мітчиками. Обробка проводиться швидкорізальним та твердосплавним інструментом в деталях з різних конструкційних матеріалів та з неметалічних матеріалів.

Відмінності моделей верстатів:

Фрезерно-свердлувальні верстати СФ-16 призначені на застосування в ремонтних майстернях промислових підприємств, цехах малих підприємств при індивідуальній трудовій діяльності в ремонтних та побутових майстернях.

Простота конструкції забезпечує легкість керування, надійність та довговічність верстатів.

Відлік глибини свердління провадиться за плоскою шкалою або упором.

Триступінчасті шківи приводу дозволяють отримувати три швидкості обертання шпинделя, що забезпечує вільний вибір швидкостей різання.

Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.

Вид кліматичного виконання - УХЛ4 або Т3 за ГОСТ 15150-69.

Верстати СФ-16 , СФ-16-02, СФ-16-05 дозволяють виконувати такі операції:

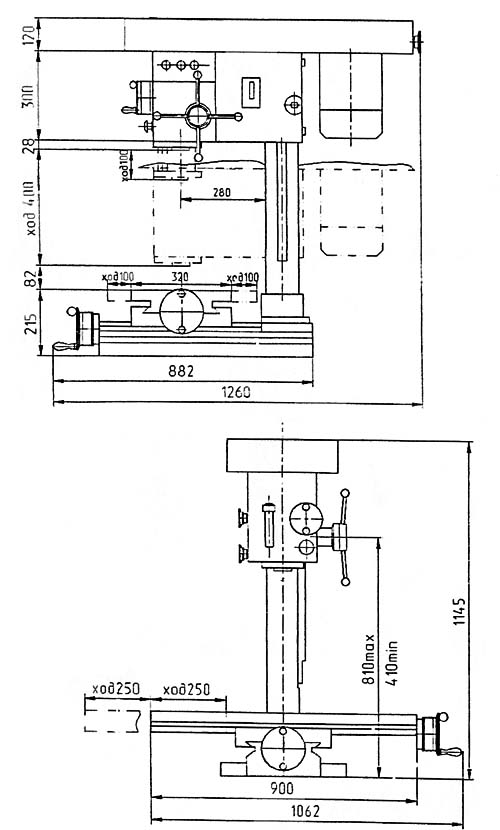

СФ-16 габаритні розміри робочого простору верстата

Габаритні розміри робочого простору верстата СФ-16

Габаритні розміри робочого простору верстата СФ-16

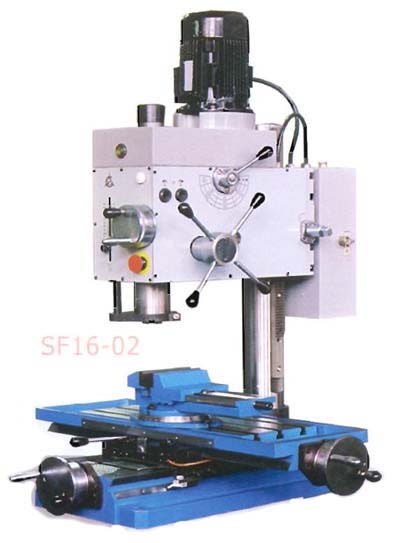

СФ-16-02 Загальний вигляд фрезерно-свердлувального верстата

Фото свердлильно-фрезерного верстата сф-16-02

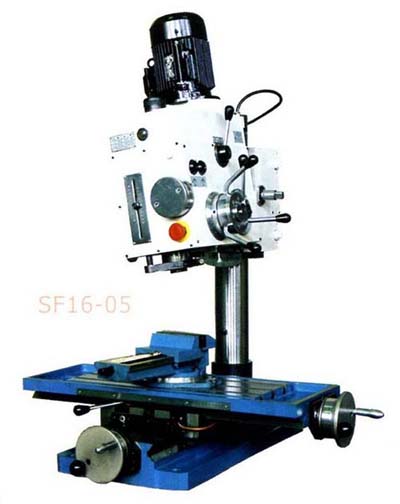

СФ-16-05 загальний вигляд фрезерно-свердлувального верстата з поворотною головкою

СФ-16-05 Загальний вигляд фрезерно-свердлувального верстата

Фото свердлильно-фрезерного верстата сф-16-05


СФ-16 специфікація складових частинин фрезерно-свердлильного верстата

  1. Колона, стіл, основа - СФ16.10.000
  2. Свердлильна головка - СФ16.40.000
  3. Коробка швидкостей -
  4. Шпиндель - SF16.50.000
  5. Кожух - СФ16.85.000
  6. Плунжерний насос
  7. Електроустаткування - СФ16.90.000

СФ-16-02 специфікація складових частинин фрезерно-свердлувального верстата

  1. Колона, стіл, основа - СФ16.10.000
  2. Свердлильна головка - СФ-16-02.40.000
  3. Коробка швидкостей – СФ-16-02.20.000
  4. Шпіндель - СФ-16-02.50.000
  5. Кожух -
  6. Плунжерний насос - С2C132K.24.000
  7. Електроустаткування - СФ-16-02.90.000

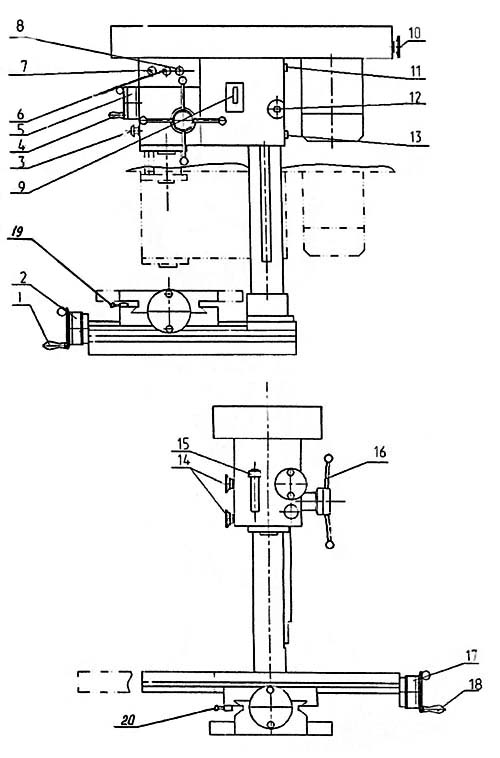

СФ-16 розташування органів керування фрезерно-свердлильним верстатом

СФ-16 Розташування органів керування настільного фрезерно-сверлильного верстата

Розташування органів керування свердлильно-фрезерним верстатом СФ-16


Специфікація органів керування верстатом СФ-16

  1. Рукоятка поперечного переміщення столу
  2. Лімб поперечного переміщення столу
  3. Кнопка "СТОП" (красного цвета)
  4. Рукоятка переміщення шпинделя при фрезеровании
  5. Лимб переміщення шпинделя при фрезеровании
  6. Кнопка "пуск" правое вращение шпинделя
  7. Кнопка "пуск" левое вращение шпинделя
  8. Кнопка переключения швидкостей
  9. Вводной автомат
  10. Рукоятка натяжения ремня
  11. Зажим сверлильной головки
  12. Рукоятка установочного переміщення сверлильной головки
  13. Зажим сверлильной головки
  14. Рукоятка зажиму пиноли
  15. Таблиця отсчета глубины різання при сверлении
  16. Штурвал переміщення пиноли при сверлении
  17. Лимб продольного переміщення стола
  18. Рукоятка продольного переміщення стола
  19. Рукоятка зажиму стопа в продольном перемещении
  20. Рукоятка зажиму стола в поперечном перемещении

Колонна, стол, основа верстата

Узел состоит из круглой колонны і крестового стола. Круглая колонна представляет собой полую трубу, которая з помощью напрессованного знизу фланца устанавливается на основа крестового стола. К колонне крепится зубчатая рейка, служащая для вертикального переміщення шпиндельной головки.

Стол крестовый состоит из трех основних частин: стола, салазок і основания. Основание стола одновременно является фундаментной плитой верстата. Перемещение стола осуществляется вручную по направляющим типа "Ласточкин хвост" з помощью рукояток поз. 1, 18 (рис. 8). В зависимости от выполняемой операции стол може быть зафиксирован в необходимом положении.

Боковая поверхность центрального Т-образного паза стола доведена относительно продольного ходу стола і служит для базирования оснастки или обрабатываемой детали на столе .

Головка фрезерно-сверлильная

Фрезерно-сверлильная головка верстата СФ-16 представляет собой чугунную отливку коробчатой формы, в которой смонтирован шпиндель, верстата, механізм переміщення шпинделя, противовес пиноли, механізм переміщення головки, ременная передачи, ограждение. Подача шпинделя осуществляется штурвалом 1, расположенным в крайнем левом положении.

Величина переміщення шпинделя контролируется указателем поз. 15 рис. 8. Зажим пиноли при фрезеровании производится рукоятками поз. 14 рис.8. Перемещение головки на круглой колонне осуществляется червячной і реечной парами поз. 2 і 3., рис. 12с післядующим зажимом гвинтами.

На верхней плоскости головки верстата мод. СФ16 закреплена плита з електродвигуном і ограждение ременной передачи. Натяжение ремней регулируется винтом поз. 10 рис.8.

На станке моделі СФ-16-02 на верхней плоскости корпуса сверлильной головки крепится коробка швидкостей рис. 13 і подмоторная плита з електродвигуном. Переключення швидкостей производится двумя рукоятками, расположенными на правой і левой стороне головки. Коробка швидкостей може изготавливаться в 2-х исполнениях. Установка нужного исполнения производится з помощью сменных зубчатых колес, поз. 1, 2 рис. 13 по заказу потребителя.

Шпиндель верстата

Шпиндель смонтирован на двух радиальных і двух упорных підшипниках. Все підшипники расположены в пиноли 3, которая з помощью реечной пары перемещается вдоль оси. Регулювання зазоров в підшипниках производится гайкой 6.

Переміщення шпинделя контролюється за покажчиком 5, налаштування на певну глибину свердління здійснюється переміщенням покажчика 5 за качалкою 4.

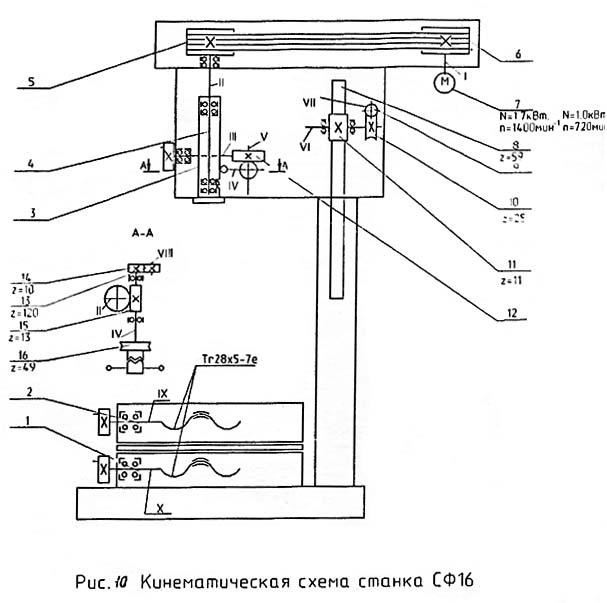

СФ-16 кінематична схема фрезерно-свердлувального верстата

СФ-16, СФ-16-02, СФ-16-05 Схема кінематична фрезерно-сверлильного настільного верстата

Кінематична схема свердлильно-фрезерного верстата сф-16





Технічні характеристики верстата СФ-16

Найменування параметру SF-16 СФ-16-02 СФ-16-05
Основні параметри верстата
Найбільший умовний діаметр свердління сталі 45, мм 16 16 16
Максимальний діаметр свердління сталі 45, мм 31,75 31,75 31,75
Найбільший діаметр торцевої фрези, мм 100 100 100
Діапазон нарізних різьблень, мм М5..М22 М5..М22 М5..М22
Найбільша висота заготовки, мм 400 200 200
Найменша та найбільша відстань від торця шпинделя до столу, мм 0..480 0..480 0..480
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм 280 320 350
Робочий стіл
Розміри робочої поверхні столу, мм 320 x 900 250 x 630 250 x 630
Найбільша маса заготівлі, кг 100 100 100
Число Т-подібних пазів Розміри Т-подібних пазів 3 3 3
Ціна поділу лімбів, мм 0,05 0,05 0,05
Найбільше переміщення по осях X та Y, мм 500/200 500/190 500/190
Шпиндель, шпиндельна головка
Найбільше настановне переміщення шпиндельної головки, мм 400 400 400
Хід гільзи шпинделя, мм 100 110 110
Частота обертання шпинделя, об/хв 180..2800 90..1400 90..1400
Кількість швидкостей шпинделя 6 (2 на 3) 9 9
Розмір внутрішнього конуса шпинделя Морзе 3 Морзе 3 Морзе 3
Поворот шпиндельної головки, град - - ±45
Діапазон механічних подач шпинделя, об/хв - - 0,05..0,1; 0,1; 0,2
Привід
Електродвигун приводу головного руху, кВт 1,7 1,5 1,5
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм 1260 х 1062 х 1145 1200 x 1220 x 1230 1250 x 1132 x 1240
Маса верстата, кг 420 440 480
