Виробником настільного фрезерно-свердлильного верстата моделей СФ-32, СФ-32-05 є Стерлітамакський верстатобудівний завод , заснований в 1941 році.
Історія Стерлітамацького верстатобудівного заводу починається 3 липня 1941 року, коли почалася евакуація Одеського верстатобудівного заводу до міста Стерлітамак.
Вже 11 жовтня 1941 р. Стерлітамакський верстатобудівний завод почав випускати спеціальні агрегатні верстати для оборонної промисловості.
В даний час завод випускає металообробне обладнання, серед якого – токарні та фрезерні верстати з ЧПУ, багатофункціональні обробні центри.
Верстати настільні фрезерно-свердлильні з ручним керуванням моделей СФ-32 призначені для всіх видів фрезерних робіт, а також свердління розсвердлювання, зенкерування, зенкування та нарізування різьблення машинними мітчиками. Обробка проводиться швидкорізальним та твердосплавним інструментом в деталях з різних конструкційних матеріалів та з неметалічних матеріалів.
Верстати СФ-32 з літерою «Б» - СФ-32Б або з позначенням СФ-32-25 (з УЦІ) призначені для обробки різних деталей в умовах дрібносерійного або одиничного виробництва.
На верстатах марки СФ-32Б виконують різні операції свердління, у тому числі і зенкерування, зенкування, розточування, нарізування мітчиками різьблення, а також фрезерування.
Універсальні свердлильні (свердлильно фрезерні вертикальні) верстати СФ-32 і СФ-32-25 з УЦІ у своїй конструкції мають поворотну головку, що дозволяє виробляти свердління деталей під певним кутом.
На відміну від верстата СФ-16 у якого по осі Z (вертикально) переміщається свердлильна головка, у верстата СФ-32 вертикальними напрямними колони переміщається на 300 мм консольний стіл розмірами 630х250 мм.
Модифікація верстата СФ-32Б має три механічні подачі шпинделя.
Модифікація верстата СФ-32Б-05 має пристрій цифрової індикації на три осі.
Подачі столу по всіх трьох осях (X, Y, Z) здійснюються вручну.

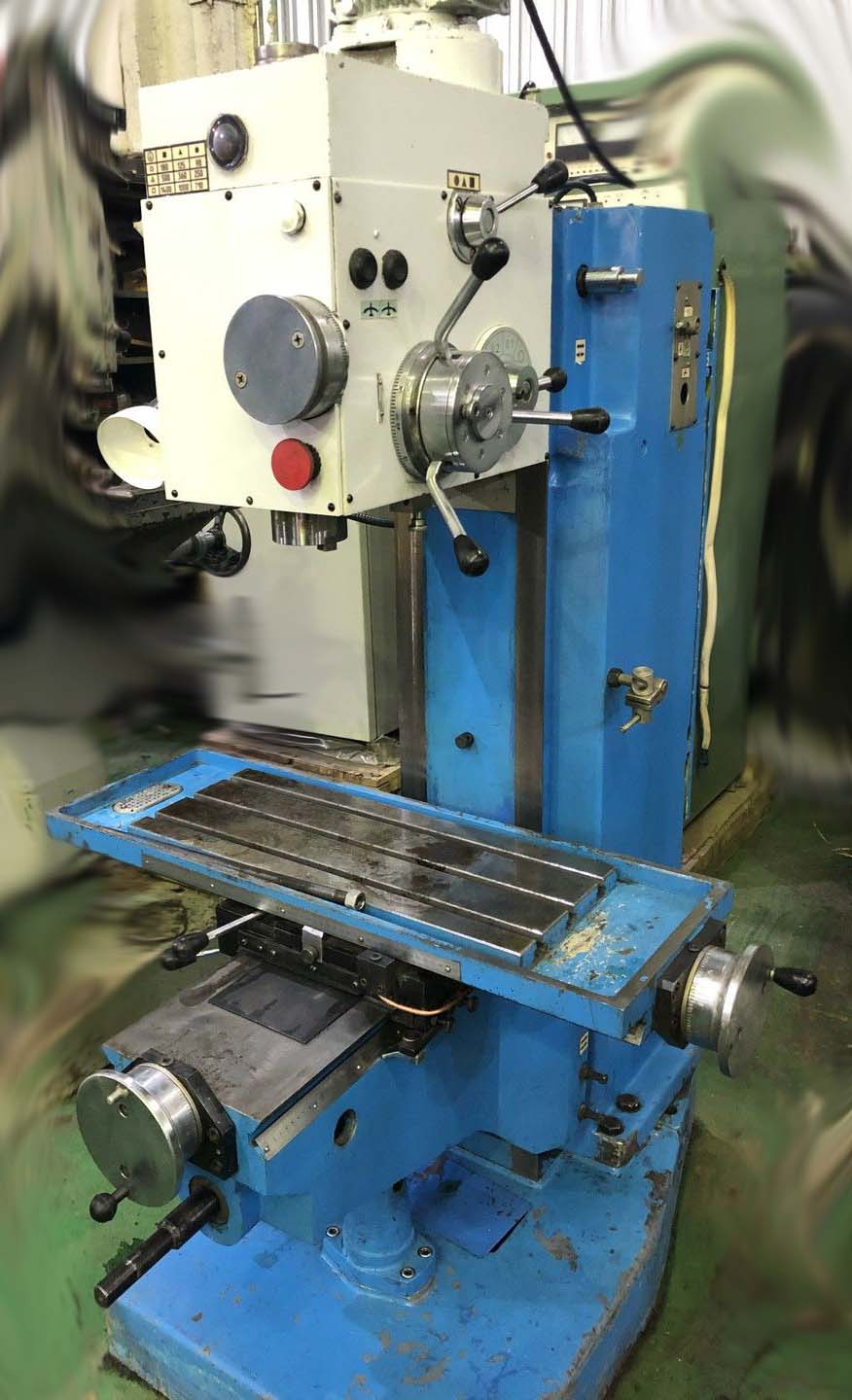

Фото свердлильно-фрезерного верстата СФ-32
Фото свердлильно-фрезерного верстата СФ-32. Дивитись у збільшеному масштабі

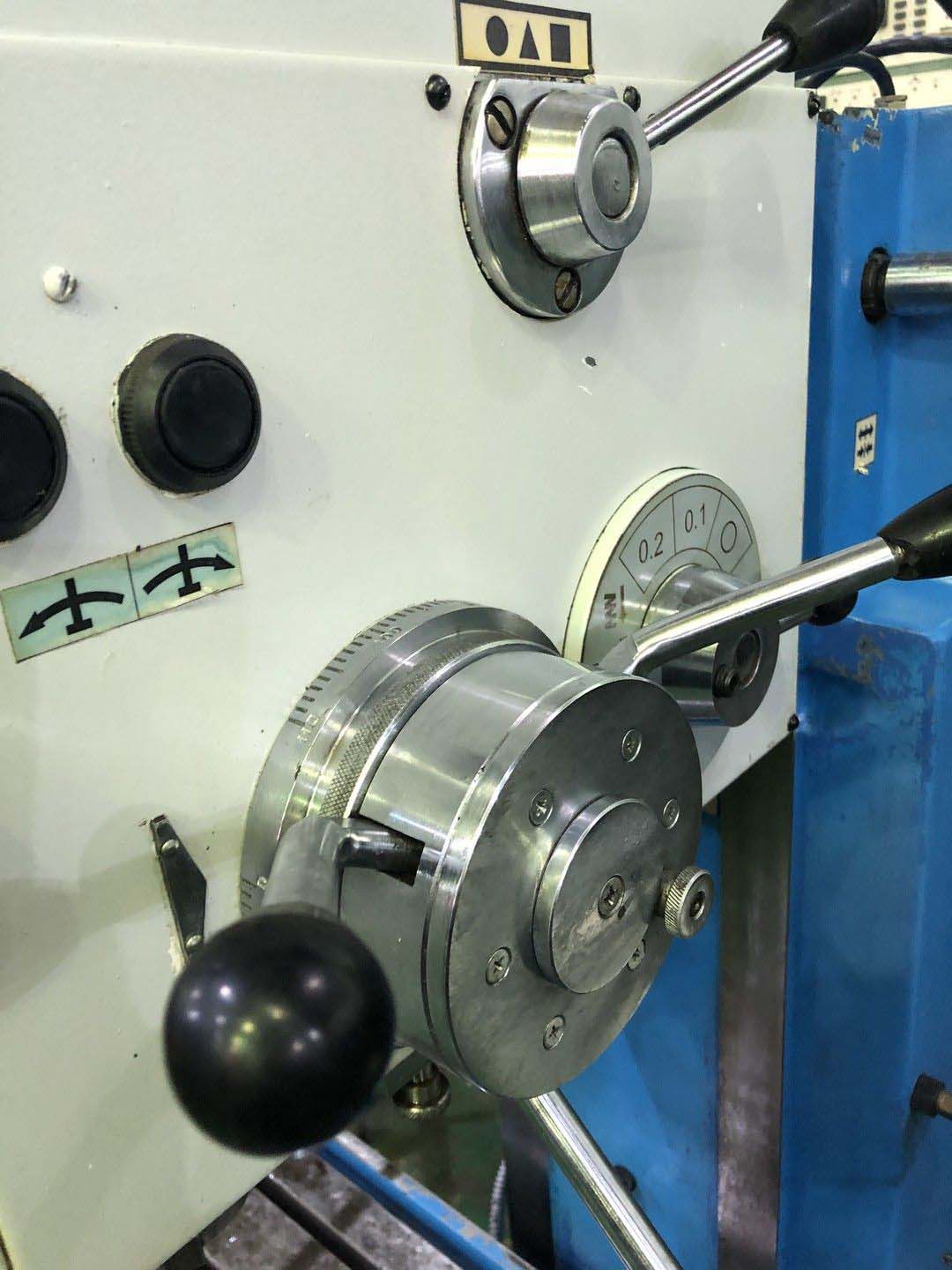

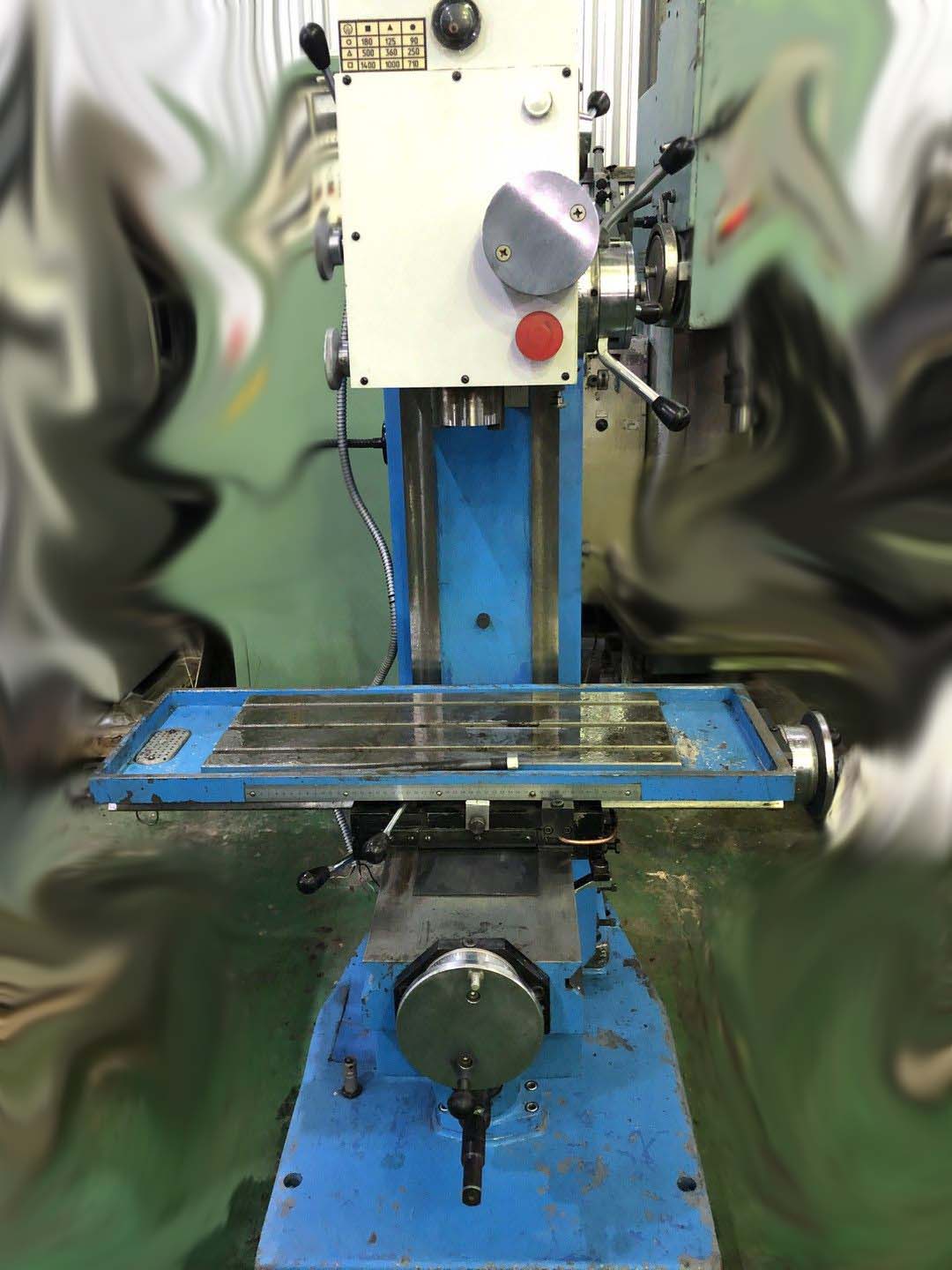

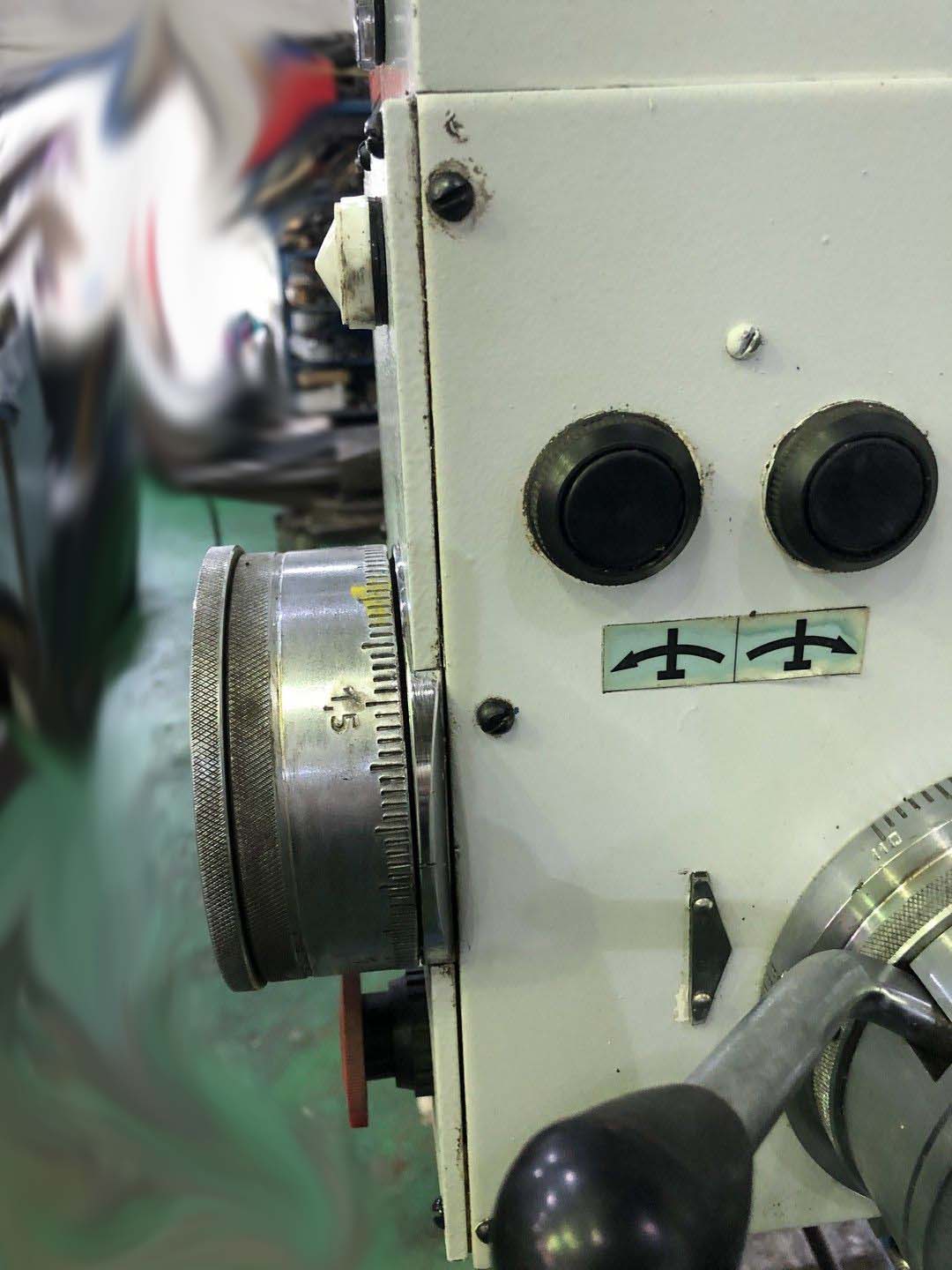

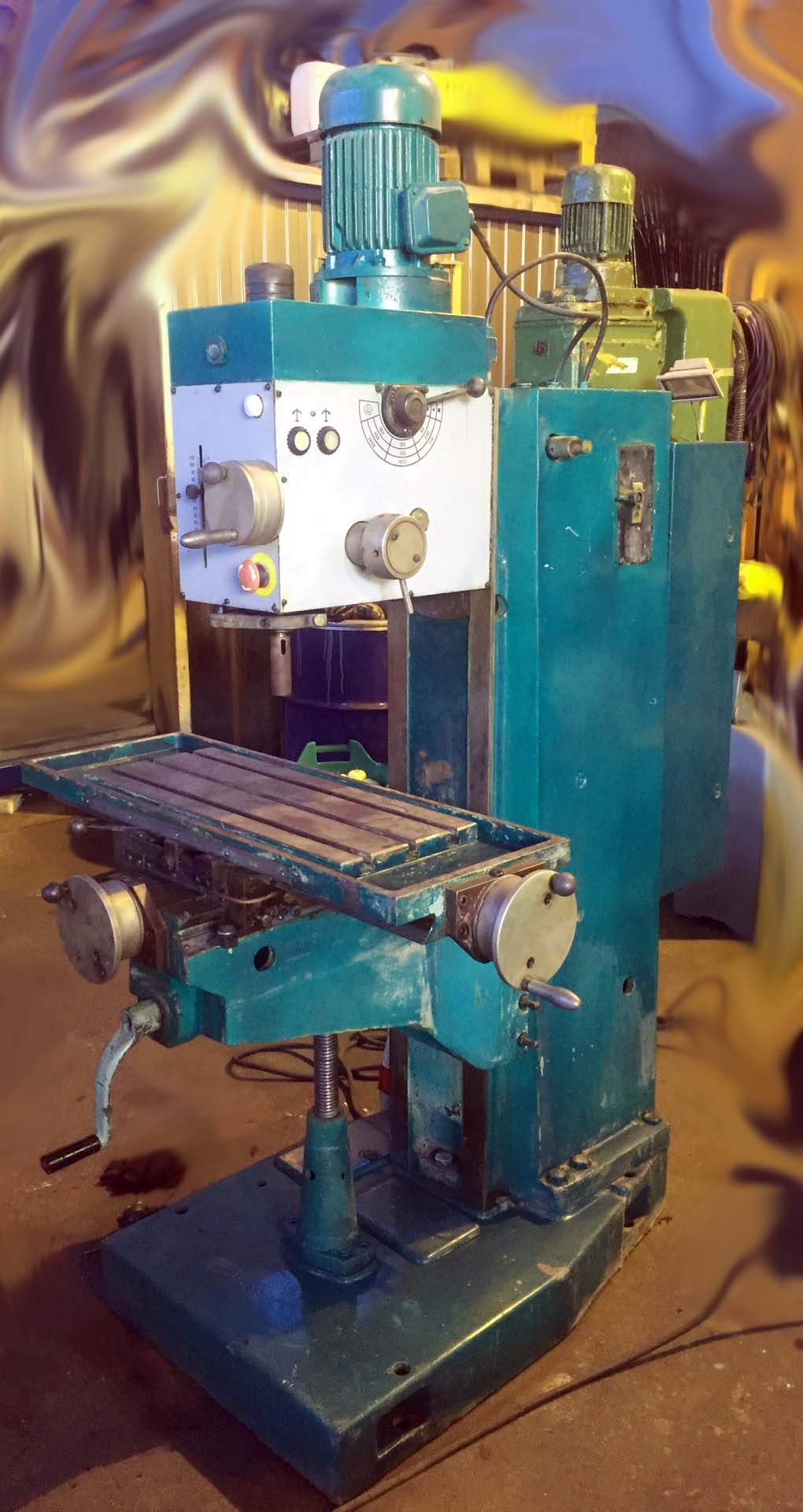

Фото свердлильно-фрезерного верстата СФ-32 Б
Фото свердлильно-фрезерного верстата СФ-32Б. Дивитись у збільшеному масштабі
Фото свердлильно-фрезерного верстата СФ-32 Б
Фото свердлильно-фрезерного верстата СФ-32Б. Дивитись у збільшеному масштабі
Фото свердлильно-фрезерного верстата СФ-32 Б
Фото свердлильно-фрезерного верстата СФ-32Б. Дивитись у збільшеному масштабі

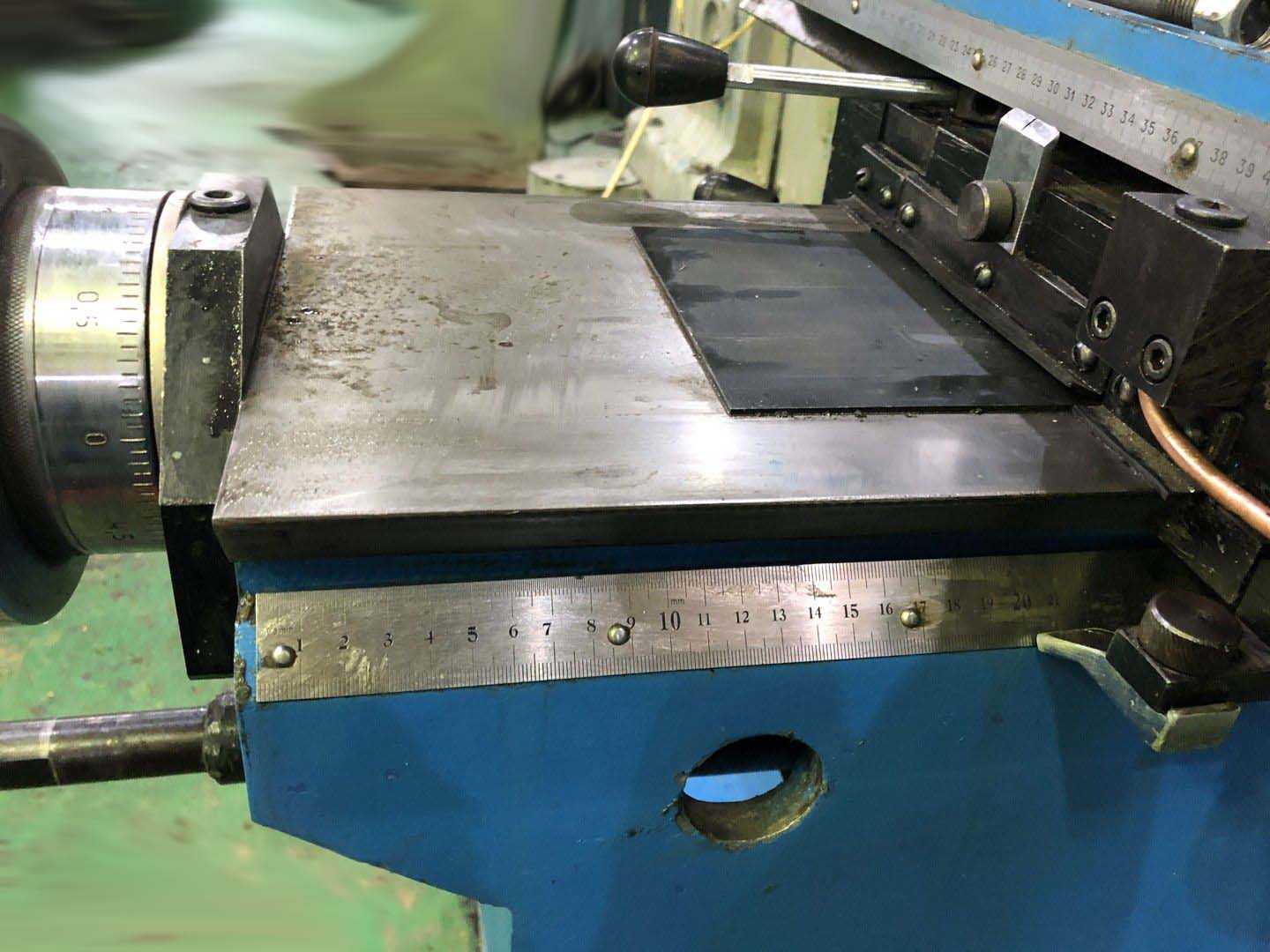

Фото свердлильно-фрезерного верстата СФ-32 Б
Фото свердлильно-фрезерного верстата СФ-32Б. Дивитись у збільшеному масштабі
Фото свердлильно-фрезерного верстата СФ-32 Б
Фото свердлильно-фрезерного верстата СФ-32Б. Дивитись у збільшеному масштабі
Фото свердлильно-фрезерного верстата СФ-32 Б
Фото свердлильно-фрезерного верстата СФ-32Б. Дивитись у збільшеному масштабі
| Найменування параметру | SF-16 | СФ-32 | SF-32 B |
|---|---|---|---|
| Основні параметри верстата | |||
| Найбільший умовний діаметр свердління сталі 45, мм | 16 | ||
| Максимальний діаметр свердління сталі 45, мм | 31,75 | 31,75 | 31,75 |
| Найбільший діаметр торцевої фрези, мм | 100 | 100 | 100 |
| Найбільший діаметр кінцевої фрези, мм | 25 | 25 | |
| Діапазон нарізних різьблень, мм | М5..М22 | M3..M27 | M3..M27 |
| Найменша та найбільша відстань від торця шпинделя до столу, мм | 0..480 | 547 | 547 |
| Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм | 280 | 330 | 330 |
| Найбільша висота заготовки, мм | 400 | 300 | 300 |
| Найбільша маса заготівлі, кг | 100 | 100 | 100 |
| Робочий стіл | |||
| Розміри робочої поверхні столу, мм | 320 x 900 | 250 x 630 | 250 x 630 |
| Число Т-подібних пазів Розміри Т-подібних пазів | 3 | 3 | 3 |
| Ціна поділу лімбів, мм | 0,05 | 0,05 | 0,05 |
| Найбільше переміщення по осях X та Y, мм | 500/200 | 500/250 | 500/250 |
| Найбільше настановне переміщення столу по осі Z, мм | - | 300 | 300 |
| Шпиндель, шпиндельна головка | |||
| Найбільше настановне переміщення шпиндельної головки, мм | 400 | - | - |
| Хід гільзи (пінолі) шпинделя, мм | 100 | 110 | 110 |
| Частота обертання шпинделя, об/хв | 180..2800 | 90..1400 | 90..1400 |
| Кількість швидкостей шпинделя | 6 (2 на 3) | 9 | 9 |
| Розмір внутрішнього конуса шпинделя | Морзе 3 | Морзе 3 | Морзе 3 |
| Поворот шпиндельної головки, град | - | ±35° | ±35° |
| Діапазон механічних подач шпинделя, об/хв | - | - | 0,05...0,1; 0,1; 0,2 |
| Привід | |||
| Електродвигун приводу головного руху, кВт | 1,7 | 1,3 | 1,3 |
| Габарит та маса верстата | |||
| Габарити верстата (довжина ширина висота), мм | 1260 х 1062 х 1145 | 1930 х 1300 х 1060 | 1300 х 1060 х 1930 |
| Маса верстата, кг | 420 | 1100 | 1100 |
