7417 долбежный верстат з механическим приводом
опис, характеристики, схеми

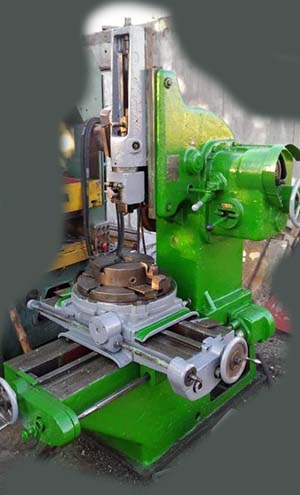

Фото долбежного верстата 7417







Відомості про виробника долбежного верстата верстата 7417

Изготовителем долбежного верстата является Чкаловский станкостроительный завод, г. Оренбу́рг (с 1938 года до 1957 года город Чка́лов).

С 1957 года - Оренбургский станкостроительный завод.

В 1945 году завод выпустил первые восемь долбежных верстатів моделі 7417.





Верстати, выпускаемые Оренбургским станкостроительным заводом, ОСЗ


7417 долбежный верстат з механическим приводом. Назначение і область применения

Долбежный верстат 7417 з механическим приводом предназначен для изготовления шпоночных пазов, шлицев і канавок на фасонных і плоских поверхностях в мелкосерийном і единичном производстве, а также в ремонтных мастерских.

Верстат 7417 предназначен для обробки долблением плоских і фасонных поверхностей, пазов і канавок в разнообразных деталях, а также различных видов штампов, устанавливаемых непосредственно на столе или в приспособлениях. Возможность поворота рамы з долбяком позволяет обрабатывать наклонные плоскости, не меняя позиции детали.

Стол перемещается как вручную, так і механически. Круговая подача стола дает возможность обрабатывать на станке круглые детали і зубчасті колеса.

Особливості долбежного верстата 7417

Верстат 7417 оснащен:

Верстат 7417 является 1-й моделью гаммы долбежных верстатів. В автоматическую линию верстат не встраивается.

Класс точності верстата Н


Основні технические данные долбежного верстата 7417:

Изготовитель - Чкаловский (Оренбургский) станкостроительный завод. Начало серийного производства - 1945 год.

Ближайший аналог: долбежный верстат 7а420





Загальний вигляд долбежного верстата 7417

Загальний вигляд  і органы керування долбежного верстата 7417

Фото долбежного верстата 7417


Загальний вигляд  і органы керування долбежного верстата 7417

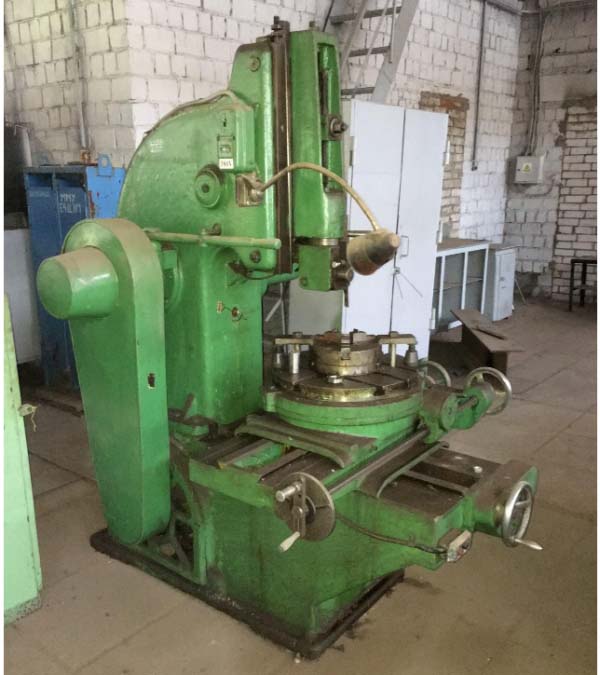

Фото долбежного верстата 7417

Фото долбежного верстата 7417. Дивитись у збільшеному масштабі

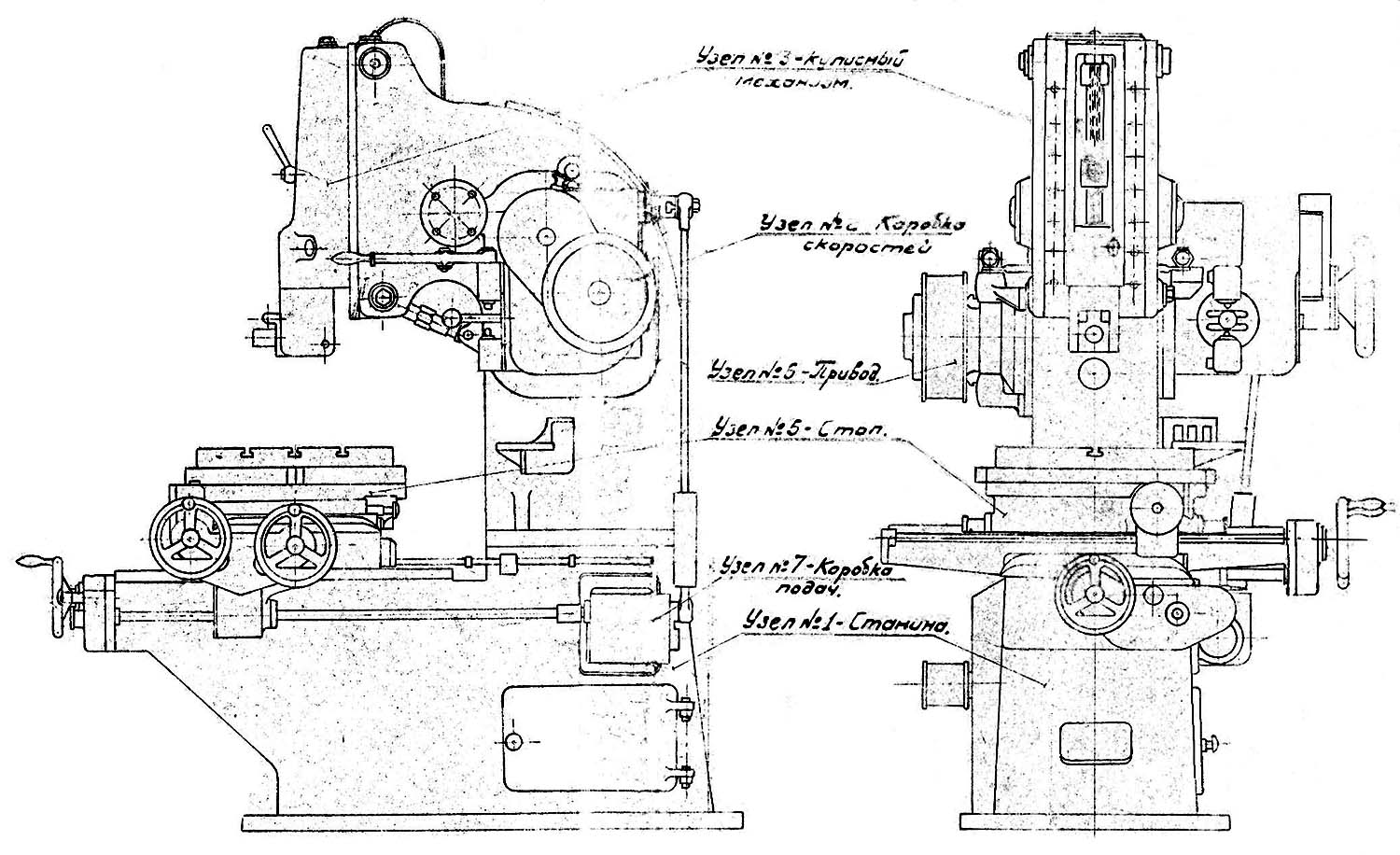

Розташування складових частин долбежного верстата 7417

7417 Розташування складових частин долбежного верстата

Розташування складових частин долбежного верстата 7417

Розташування складових частин долбежного верстата 7417. Дивитись у збільшеному масштабі



Все группы верстата выполнены в окремих корпусах і установлены на станке, что облегчает их сборку при изготовлении і ремонтi, Насоснолубрикаторная группа находится внутри верхней станины і установлена на коробке швидкостей.

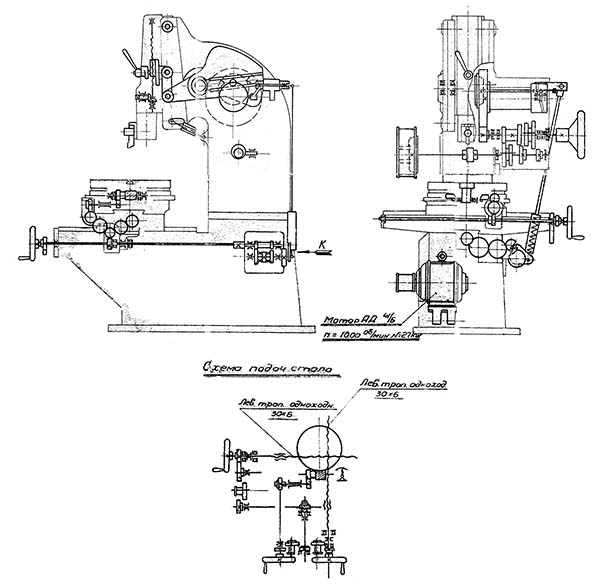

Кінематична схема долбежного верстата 7417

7417 Схема кінематична долбежного верстата

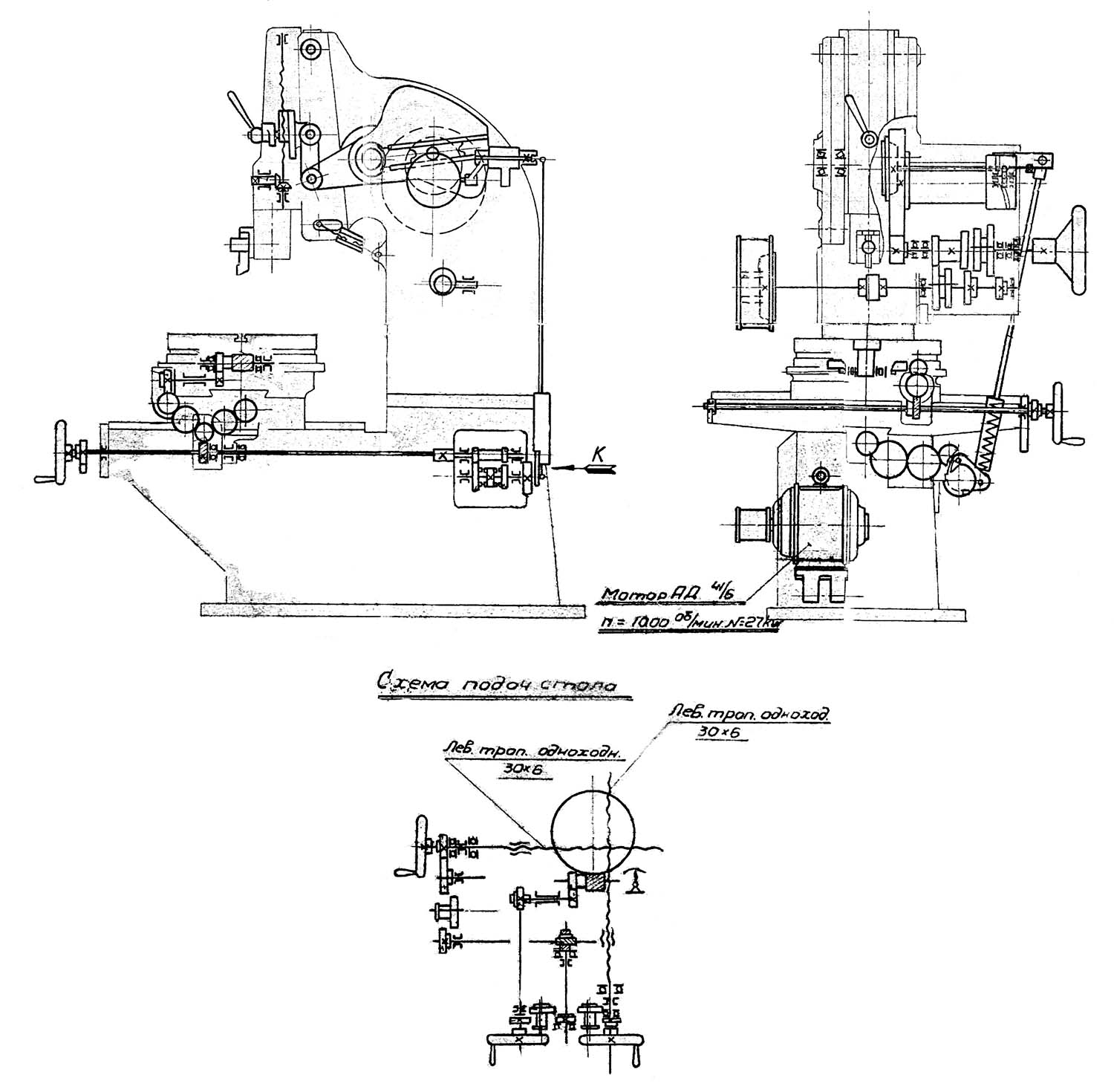

Кінематична схема долбежного верстата 7417

Схема кінематична долбежного верстата 7417. Дивитись у збільшеному масштабі

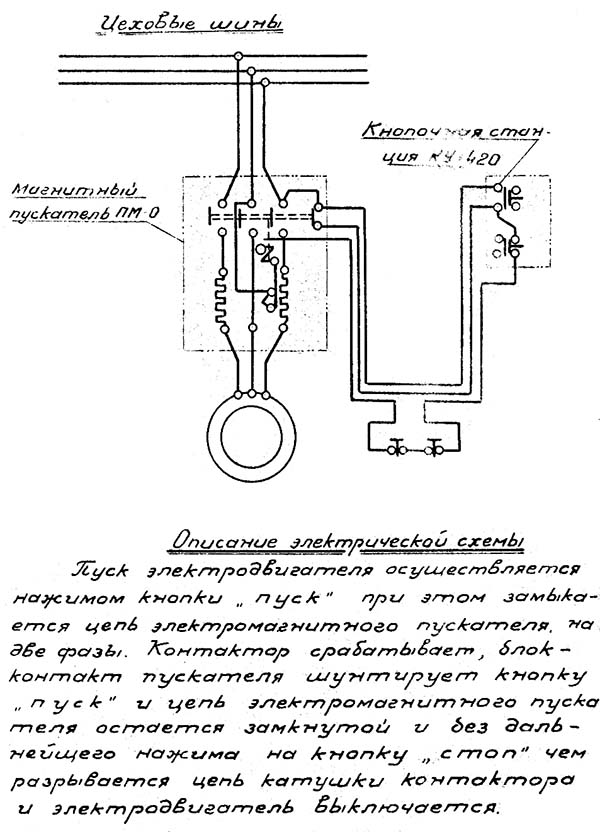

Електрична схема долбежного верстата 7417

7417 Схема Електричнадолбежного верстата

Електрична схема долбежного верстата 7417

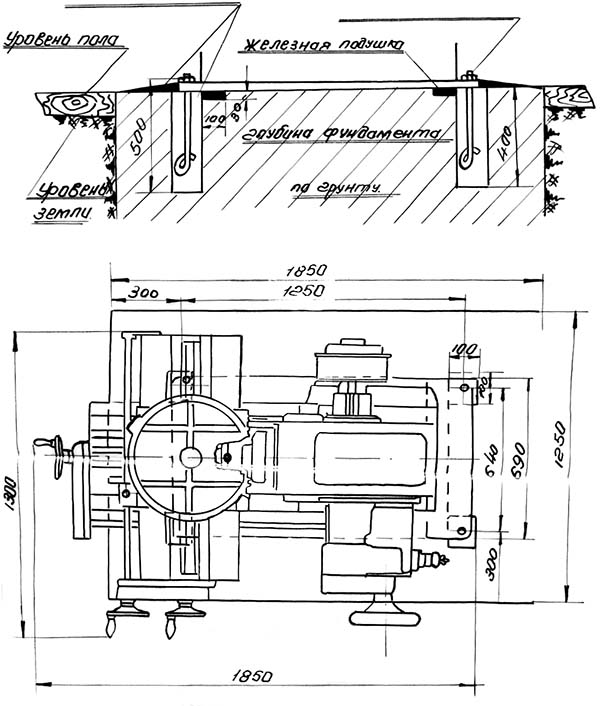

Настановне креслення долбежного верстата 7417

7417 Настановне креслення долбежного верстата

Настановне креслення долбежного верстата 7417





7417 Долбежный верстат з механическим приводом. Відеоролик.




Технічні характеристики долбежного верстата 7417

Наименование параметра 7А420 7417
Основні параметри верстата
Класс точності верстата Н Н
Наибольший ход долбяка, мм 20...200 25..160
Пределы двойных ходов в минуту 40...163 30, 48, 78, 120
Диаметр стола, мм 500 500
Расстояние от плоскости стола до направляючих долбяка, мм 320 385
Расстояние от долбяка до станины (вылет), мм 480 480
Установочное регулювання ходу долбяка, мм 264
Наибольшая высота долбления, мм 150
Наибольшая длина долбления, мм 540
Наибольшая ширина долбления, мм 500
Наибольшее усилие різання, кг 1500
Долбяк
Наибольшее розміри державки резца (высота х ширина), мм 35 х 20
Наибольший угол бокового поворота салазок долбяка, град ±90°
Поворот салазок долбяка на одно деление шкалы, град
Наибольший угол наклона долбяка, град 4°30`
Стол
Наибольшие переміщення стола продольные, мм 500 500
Наибольшие переміщення стола поперечные, мм 400 510
Наибольшие переміщення стола круговые, град 360° 360°
Перемещения стола на одно деление лимба, мм 0,05
Перемещения стола на один оборот лимба, мм 6
Ограничивающие упоры есть есть
Пределы подач за один двойной ход продольные, мм 0,1...1,2 0,081..1,21 (15 ступеней)
Пределы подач за один двойной ход поперечные, мм 0,1...1,2 0,081..1,21 (15 ступеней)
Пределы подач за один двойной ход круговые, град 0,064...0,81° 0,054..0,81° (15 ступеней)
Скорость швидкого переміщення стола продольная, мм/мин 1,8 нет
Скорость швидкого переміщення стола поперечная, мм/мин 1,8 нет
Скорость швидкого переміщення стола круговая, град/сек 3,4 нет
Електроустаткування. Привод
Количество електродвигателей на станке 2 1
Електродвигун приводу головного руху, кВт (об/мин) 2,8 3,4 (965)
Електродвигун ускоренного переміщення стола, кВт 1,1 нет
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм 2300 х 1270 х 2175 1850 х 1300 х 2040
Масса верстата, кг 2240 2000
