7Е35 Верстат поперечно-строгальный універсальний
опис, характеристики, схеми

Відомості про виробника поперечно-строгального верстата 7Е35

Разработчиком і изготовителем поперечно-строгального верстата 7Е35 является Оренбургский станкостроительный завод, основанный в 1941 году.

В 1943 году на заводе освоен выпуск первых поперечно-строгальных верстатів моделі 736, а в 1945 году завод выпустил первые восемь долбежных верстатів моделі 7417.

в 1956 году Оренбургский станкостроительный завод освоил серийное производство нового поперечно-строгального верстата моделі 7Б35, долбежного верстата моделі 7А450. К 1960 году выпуск станочной продукции достиг 2000 штук в год.

Поперечно-строгальные верстати серии 7Е35, 7307 завод начал выпускать в 1976 году.

7Е35 Верстат поперечно-строгальный універсальний. Назначение і область применения

Поперечно-строгальный верстат 7Е35 предназначен для обробки резцом плоских і фасонных поверхностей (горизонтальных, вертикальних, наклонных), а также для прорізання всевозможных пазов і канавок в деталях небольших размеров з длиной обробки до 500 мм. Он применяется в механических, инструментальных і ремонтных цехах цехах машиностроительных заводов для индивидуального і мелкосерийного производства.

Технічна характеристика:

• наибольший ход — 520 мм
• размер рабочей поверхности стола (длина х ширина) — 520 х 360 мм
• частота ходу ползуна — 13,2..150 ход/мин
• горизонтальная подача стола — 0,2..4 мм

Верстат состоит из следующих основних вузлів: по направляющим станины возвратно-поступательное перемещается ползун, созагальна резцу главное движение. Заготовка закрепляется на столе, она нерухома во время робочого ходу резца. Периодически (при каждом обратном ходе ползуна) стол може перемещаться в поперечном (горизонтальном) направлении по направляющим поперечини или вместе з поперечиной вертикально по станине. Также периодически можно перемещать в вертикальном направлении супорт з резцом. Рух стола, суппорта является движением подачі или движением углубления. Стол і поперечину можно перемещать непрерывно і ускоренно (установочное движение). Внутри станины расположен кулисный механізм, коробка швидкостей і коробка подач.

Ползун з суппортом резцовой головки з остроугольными направляющими имеет регулировочный клин для регулировки зазоров в процессе експлуатации і механізм для изменения зоны різання (однорукояточный з выборкой зазоров в резьбе). Ползун перемещается при помощи кулисного механізма.

Механическая коробка швидкостей з однорукояточным керуванням і кулисный механізм обеспечивают рух ползуна з восьмью скоростями і различной длиной ходу.

Коробка подач обеспечивает 20 подач стола.

Суппорт имеет ручную і механическую (автоматическую) (по заказу) подачі. При автоматичною подаче, супорт перемещается только вниз.

Стол имеет ручное, механическое і ускоренное переміщення. Перемещение стола в горизонтальном направлении осуществляется как автоматически, так і вручную, а в вертикальном направлении только вручную. Автоматическое горизонтальное перемещение стола осуществляется прерывисто (рабочая подача). Величина подачі устанавливается крановым механізмом.

Механізми, размещенные в станине верстата, имеют принудительную централизованную смазку. Привід верстата — от отдельного електродвигуна, включаемого з кнопочной станції.

Для сбора стружки имеется стружкосборник.

Верстат в основном виконанні изготавливается з прямоугольным неповоротным столом, а по особому заказу, за отдельную плату, — з универсальным поворотным столом.

Класс точності верстата Н по ГОСТ 9—82Е.

Точность обработанной детали до 0,03 мм на длине до 300 мм.

Чистота обробки — не менее V5.

Разработчик — Оренбургский станкостроительный завод.

Габарит робочого простору. Посадочные і присоединительные базы поперечно-строгального верстата 7Е35

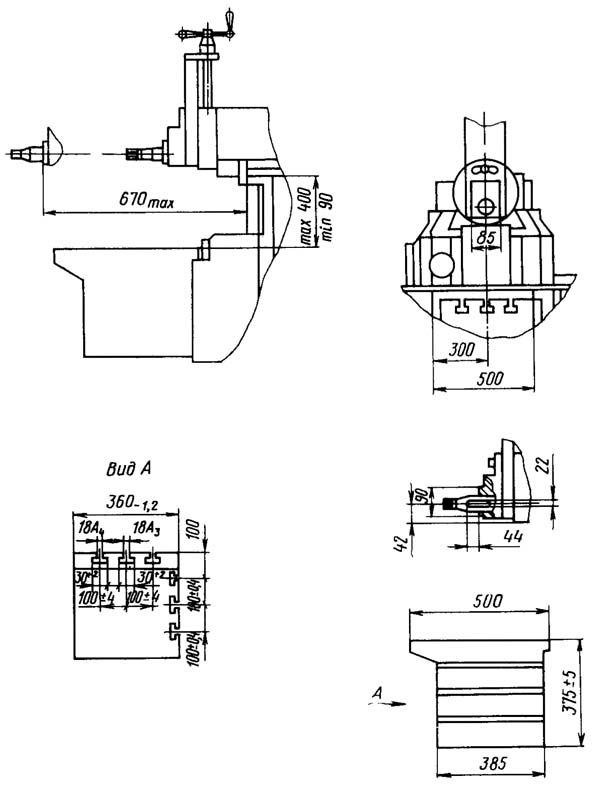

Габарит робочого простору поперечно-строгального верстата 7е35

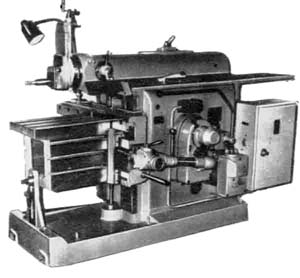

Загальний вигляд поперечно-строгального верстата 7Е35

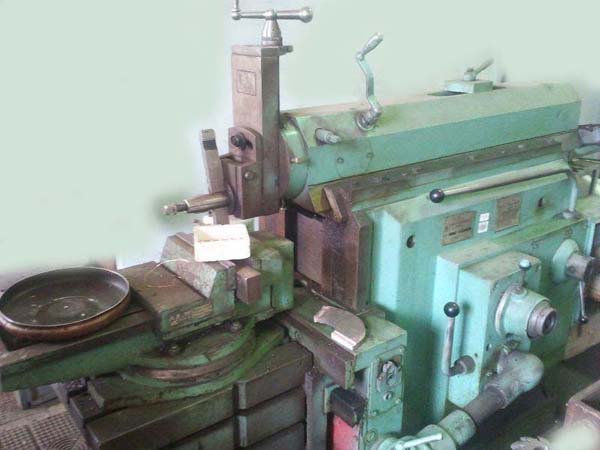

Фото поперечно-строгального верстата 7е35

7Е35 Розташування складових частин поперечно-строгального верстата

Розташування складових частин поперечно-строгального верстата 7е35

Список складових частин поперечно-строгального верстата 7Е35

1. Станина - 7Е3510000
2. Суппорт - 7Е3531000
3. Механізм автоматичною подачі суппорта* - 7Е3533000
4. Ползун - 7Е3530000
5. Електроустаткування - 7Е3580000
6. Коробка швидкостей - 7Е3520000
7. Механізм переключения коробки швидкостей - 7Е3521000
8. Централизованная смазка - 7Е3570000
9. Коробка подач - 7Е3550000
10. Кулисный механізм - 7Е3540000
11. Поперечина* - 7Е3560000
12. Універсальный стол** - 7Е3561000

12. Стол*** - 7Е3562000

* По особому заказу.

** Только у верстата з универсальным поворотным столом.

*** Только у верстата з прямоугольным неповоротным столом.

Розташування органів керування строгальным верстатом 7Е35

Розташування органів керування строгальным верстатом 7е35

Специфікація органів керування поперечно-строгального верстата 7Е35

1. Винт точного подпора стола
2. Гайка закрепления стойки стола
3. Упор стойки стола
4. Хвостовик вала для ручного переміщення стола
5. Рукоятка увімкнення і реверсирования механического переміщення стола
6. Рукоятка керування переміщенням стола
7. Гайка закрепления поперечини на станине
8. Винт закрепления резца
9. Гайка закрепления поворотной доски суппорта
10. Рукоятка зажиму салазки суппорта
11. Винт поджима ходового гвинта суппорта
12. Рукоятка переміщення салазок суппорта
13. Хвостовик вала закрепления суппорта
14. Рукоятка установки величины механической подачі суппорта
15. Хвостовик вала переустановки ползуна
16. Кнопочная станція увімкнення і виключення електродвигуна головного привода
17. Винт крепления упора механической подачі суппорта
18. Рукоятка закрепления ползуна
19. Рукоятка керування фрикционной муфты головного приводу (пуск і зупинка ползуна)
20. Рукоятка установки величины механической подачі стола
21. Рукоятка увімкнення ускоренного переміщення стола
22. Хвостовик вала изменения длины ходу ползуна
23. Рукоятка установки ряда чисел двойных ходов ползуна

25. Хвостовик вала замка електрошафи
26. Вводный автоматический выключатель
27. Рукоятка увімкнення і виключення механізма автоматичною откидки резца при обратном ходе ползуна
28. Гайка для регулювання силы поджатия штанги
29. Гайка закрепления наклоняемого стола

31. Хвостовик вала поворота наклоняемого стола в плоскости, параллельной ходу стола
32. Гайка закрепления поворотного стола
33. Хвостовик вала поворота стола в плоскости, перпендикулярной ходу
34. Рукоятка очистки пластинчатого фильтра
35. Упоры переміщення стола в горизонтальном направлении на заданный размер

Общая компоновка і особливості конструкції верстата 7Е35

Поперечно-строгальный верстат моделі 7Е35 состоит из основних вузлів. На правой стороне верстата смонтирована чугунная коробка подач, в которой находится механізм горизонтальной подачі стола.

К передньої частини верстата крепится узел стола, состоящий из поперечини, салазок і собственно стола.

На задньої частини верстата на чугунном кронштейне установлен електродвигатель.

На верхних направляючих станины собран узел ползуна, в котором з правой стороны вмонтирован механізм вертикальной механической подачі суппорта, а в передньої его частини укреплен суппорт.

Кулисный механізм, коробка швидкостей і узел змазки смонтированы внутри станины.

Кинематика ставка передбачає:

• возвратно-поступательное движений ползуна, являющееся головним движением, которое имеет 8 различных швидкостей (двойных ходов ползуна в минуту)
• вспомогательные руху стола в горизонтальной плоскости, осуществляющие подачу обрабатываемого вироби (рух подачі і ускоренное горизонтальное перемещение стола)

Рух вертикальной подачі суппорта резца

При налаштуванні на станке перемещаются вручную:

• палец кулисы - при изменении длины ходу ползуна
• гайка ползуна - при изменении вылета ползуна
• стол в вертикальной плоскости - при установці вироби на станке
• стол в горизонтальной плоскости
• супорт для наклона резца по отношению к обрабатываемой поверхности

Кінематична схема поперечно-строгального верстата 7Е35

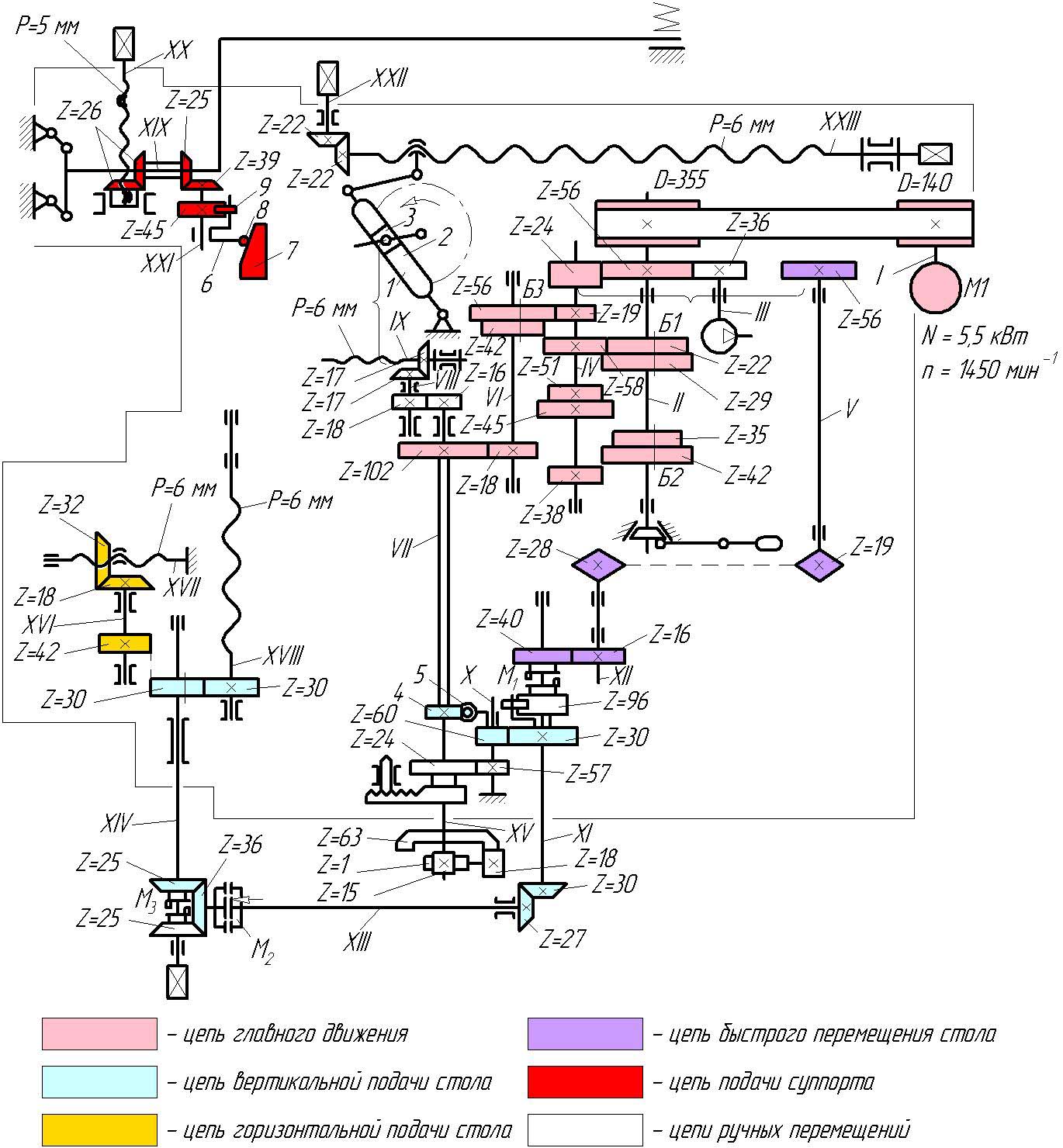

Кінематична схема поперечно-строгального верстата 7е35

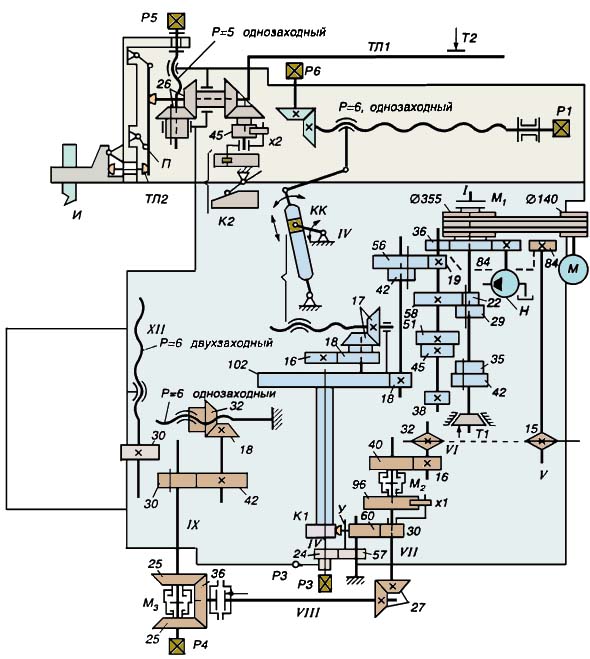

Схема 1 кінематична строгального верстата 7Е35. Дивитись у збільшеному масштабі

Схема 2 кінематична строгального верстата 7Е35. Дивитись у збільшеному масштабі

Схема 3 кінематична строгального верстата 7Е35. Дивитись у збільшеному масштабі

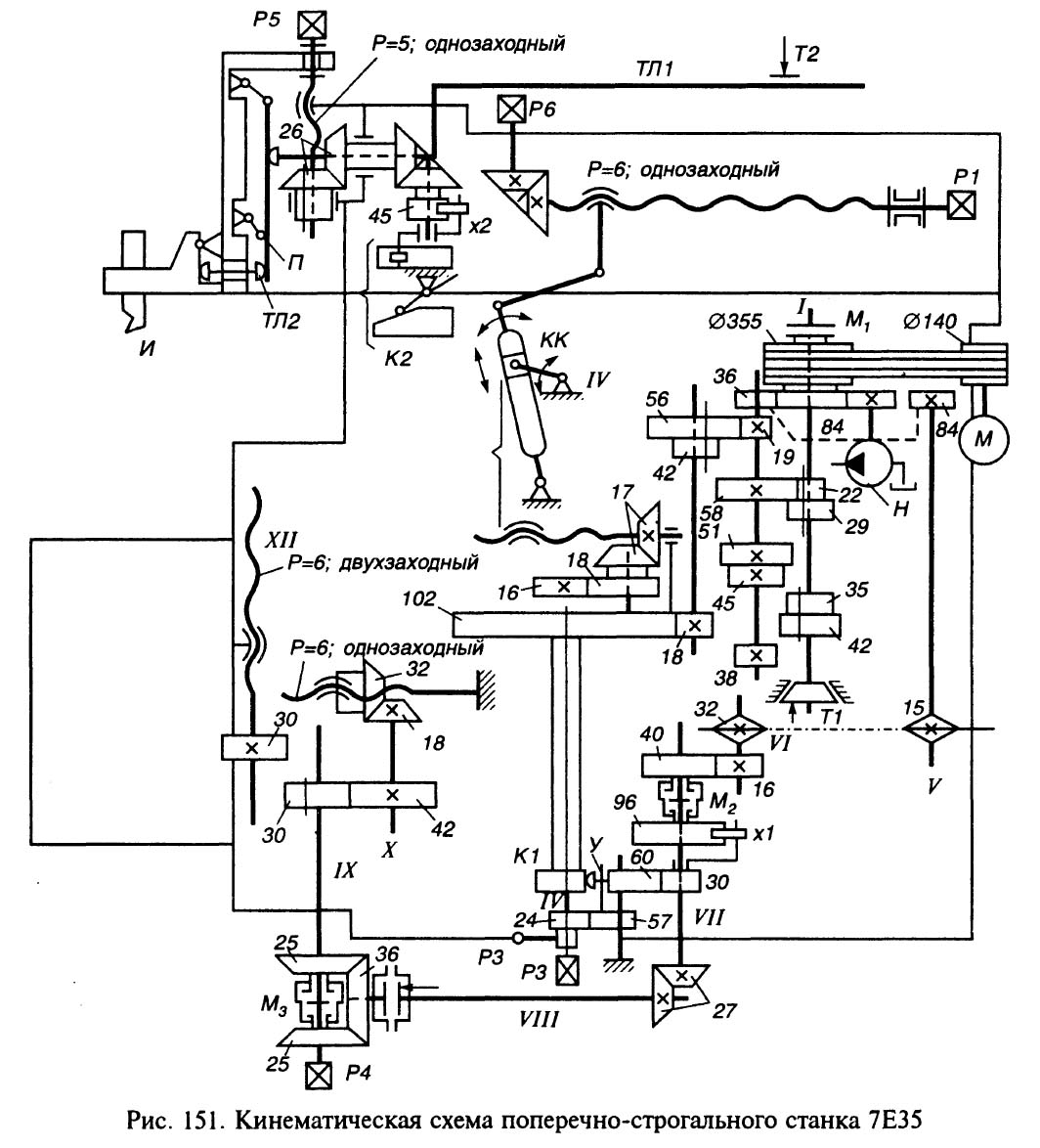

Кинематика верстата состоит из следующих ланцюгів. Асинхронный електродвигатель М (рис. 151) служит для всех механических перемещений вузлів верстата. Привід головного руху соединяет двигатель з ползуном і содержит коробку швидкостей (валы I, II і III) і кривошатунный механізм КК.

Три двойных передвижных блока зубчатых колес дают восемь ступеней швидкостей. Дискова фрикционная муфта М, позволяет соединить шкив Ø 335 і вал I, чтобы остановить рух рабочих органів без виключення двигуна. Тормоз 77 сблокирован з муфтой М, і ускоряет остановку.

Кривошипно-кулисный механізм преобразует вращательное рух зубчатого колеса 102 вместе з пальцем в возвратно-качательное рух кулисы. Верхний конец кулисы связан серьгой з ползуном. Палец соединен з гайкой, который перемещается квадратом Р2 вала I при налаштуванні. Перерух гайки от оси вала /увеличивает радиус кривошипа, а следовательно, угол качания кулисы і ход ползуна. Место ходу (исходное положение) ползуна смещается поворотом гвинта рукоятки Р1 или Р6.

Суппорт поперечно-строгального верстата 7Е35

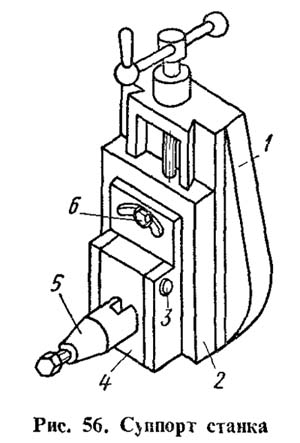

Суппорт верстата перемещается в направляючих корпуса 1, закрепленного в кінці ползуна. В суппорте 2 смонтирована откидная планка 4 з резцедержателем 5. Во время робочого ходу (влево) планка упирается в опорную плоскость, при обратном ходе она свободно откидывается, качаясь вокруг пальца 3. Положение суппорта 2 относительно оси ползуна можно регулировать і закреплять супорт в нужном положении при помощи болта 6.

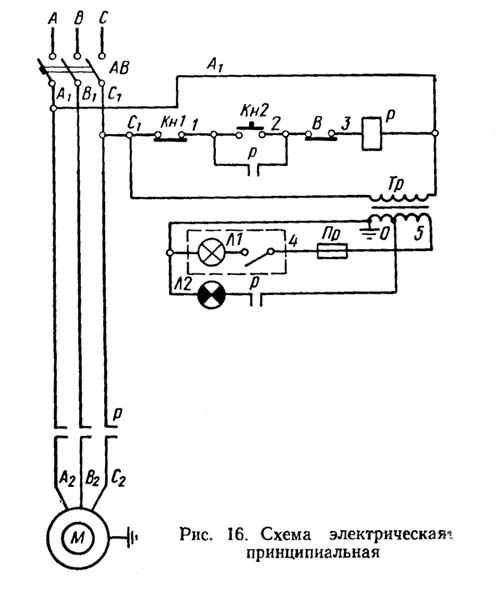

Схема електрична принципова строгального верстата 7Е35

Електрична схема поперечно-строгального верстата 7е35

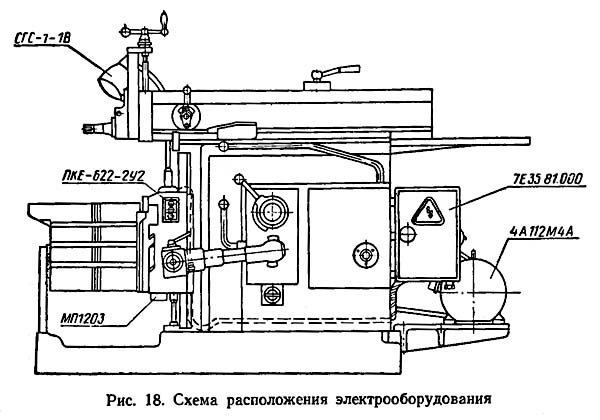

Розташування електроустаткування на строгальном станке 7Е35

Розташування електроустаткування на строгальном станке 7е35

Електроустаткування на строгальном станке 7Е35

На станке установлен трехфазный короткозамкнутый асинхронный електродвигатель 4А112М4А.

На станке применяются наступні величины напряжений переменного тока при частотах 50...60 Hz:

• силовая ланцюг трехфазная 220, 380, 400, 440 В
• ланцюг керування 220, 380, 400, 440 В
• ланцюг местного освещения 24 В

Выбор робочого напряжения силовой ланцюги і местного освещения производит заказчик.

Для освещения робочого места смонтирован на поперечине светильник СГС-1-1В з лампой. В нише поперечини з рабочей стороны установлены кнопки керування для пуска - «1» і остановки «0» головного приводу і лампа, сигнализирующая о включении вводного автомата. Шкаф керування установлен на задньої стенке станины. Ввод питающих проводов выполнен знизу через кінцівое соединение 1/2" проводом ПГВ сечением не менее 1,5 mm2 черного цвета для линейных проводов і зелено-желтого цвета для заземления.

7Е35 Верстат поперечно-строгальный. Відеоролик.

Технічні характеристики поперечно-строгального верстата 7Е35

Наименование параметра	7Б35	7Е35	7307
Основні параметри верстата
Класс точності верстата	Н	Н	Н
Длина ходу ползуна, мм	20..500	20..520	20..720
Наибольшее сечение резца, мм	20 х 32	20 х 32	25 х 40
Наибольшее расстояние от опорной поверхности резца до станины (вылет), мм	640	670	880
Высота ползуна над рабочей поверхностью стола, мм	90..400	90..400	90..480
Наибольшая перестановка ползуна, мм	310	310	410
Стол
Розміри рабочей поверхности стола - верхней, мм	360 х 500	360 х 500	450 х 710
Розміри рабочей поверхности стола - правой, мм	375 х 380
Розміри рабочей поверхности стола - левой, мм	375 х 380
Наибольшее перемещение стола - горизонтальное, мм	500	530	710
Наибольшее перемещение стола - вертикальное, мм	310	310	390
Число горизонтальных подач стола	16	20	20
Пределы горизонтальных подач стола, мм/дв.ход	0,3..4,8	0,2..4,0	0,2..4,0
Быстрое, горизонтальное перемещение стола, м/мин	2,2	3,0	3,0
Быстрое вертикальное перемещение стола, м/мин	-	0,6	0,6
Цена деления лимба, мм	0,1	0,1	0,1
Ползун. Суппорт
Наибольшее вертикальное перемещение салазок суппорта (головки резца) от руки, мм	170	170	170
Цена деления лимба, мм	0,05	0,05	0,05
Наибольший угол поворота резцовой головки до входа в станину, град	±60	±60	±60
Наибольший угол поворота доски резцедержателя, град	±15	±15	±15
Наибольшее допустимое усилие різання, Н	18000	18000	20000
Число ступеней швидкостей головного приводу (переміщення ползуна)	8	8	8
Числа двойных ходов ползуна в минуту	12,5; 17,7; 25; 34,5; 49; 71; 100; 138	13,2; 19; 26,5; 37,5; 53; 75; 106; 150	10,6; 15; 21,2; 30; 42,5; 60; 85; 118
Число подач суппорта	6	6	6
Подачи суппорта, мм/дв.ход	0,16; 0,33; 0,50; 0,66; 0,83; 1,0	0,16; 0,33; 0,50; 0,66; 0,83; 1,0	0,16; 0,33; 0,50; 0,66; 0,83; 1,0
Електроустаткування. Привод
Количество електродвигателей на станке	1	1	1
Електродвигун приводу стола, кВт	5,5	5,5	5,5
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	2335 х 1355 х 1540	2350 х 1250 х 1550	2980 х 1400 х 1665
Масса верстата, кг	1800	2100	2800
