ЦКБ-40 Верстат торцовочный круглопильный
Схеми, опис, характеристики

Відомості про виробника круглопильного торцовочного верстата ЦКБ-40

Производителем круглопильного торцовочного верстата ЦКБ-40 является Тюменский станкостроительный завод, основанный в 1899 году.

.

ЦКБ-40 Верстат торцовочный круглопильный. Назначение, область применения

Верстат круглопильный торцовочный ЦКБ-40 предназначен для поперечної распиловки досок, брусьев і щитов.

Верстат ЦКБ-40 является обладнанням общего назначения для деревообрабатывающих производств.

Принцип роботи і особливості конструкції верстата ЦКБ-40

Торцовочный верстат ЦКБ-40 относится к балансирным верстатам з нижним расположением пилы і переміщенням її по дуговой траектории.

Для распиловки на станке ЦКБ-40 доски подаются в продольном направлении, т. е. перпендикулярно к плоскости пилы, а на верстатах ЦКБ-40-1 і ЦКБ-63-1 доски могут подаваться как в продольном, так і поперечном направлениях. Верстати ети однотипны, поетому более подробно рассмотрим конструкцию і порядок роботи верстата ЦКБ-40.

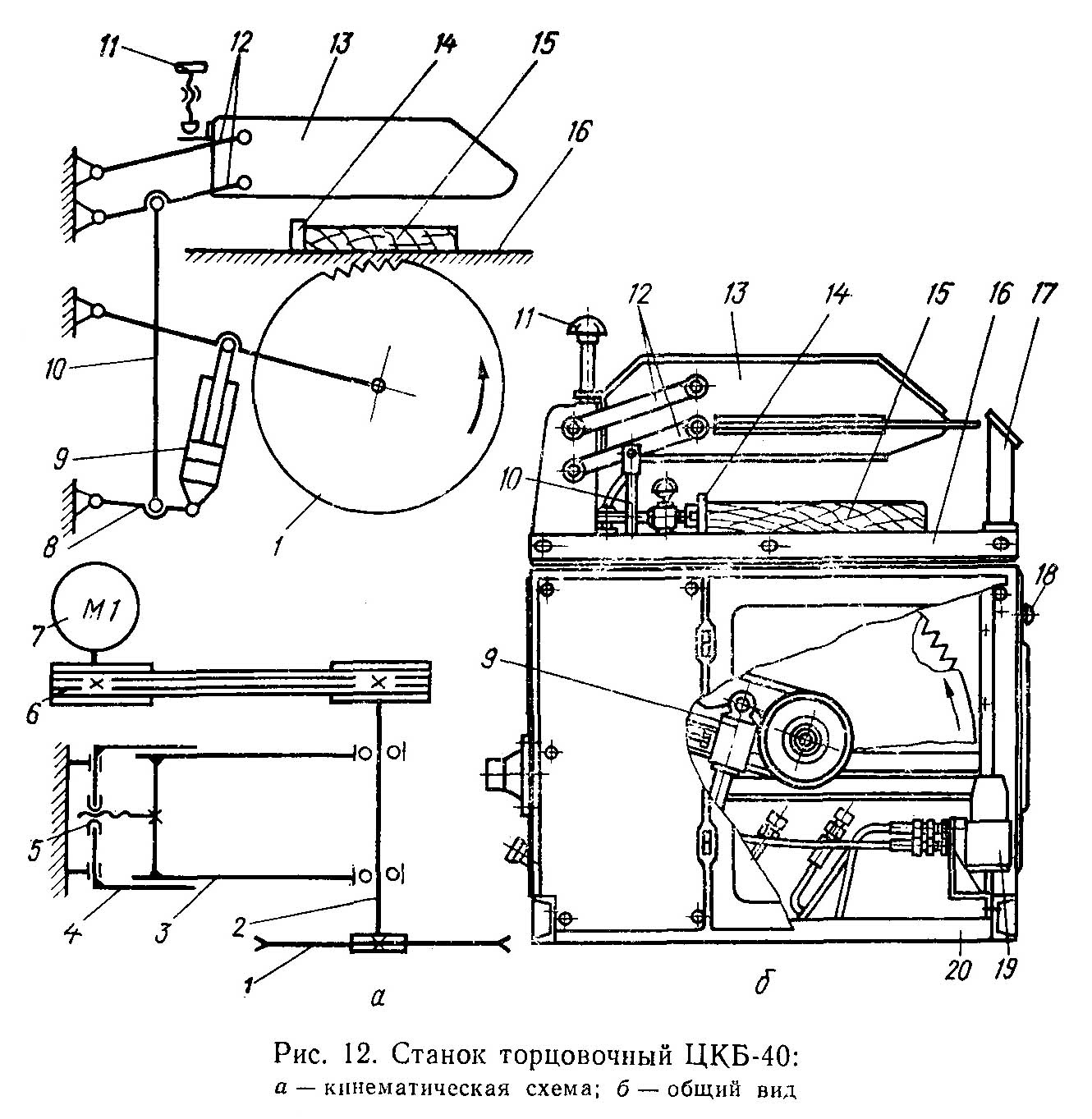

Кінематична схема торцовочного верстата ЦКБ-40

Кінематична схема торцовочного верстата ЦКБ-40 Дивитись у збільшеному масштабі

Механізм головного руху (рис. 12,а ,б) состоит из пильного вала 2 з пилкою 1, смонтированного на шарнирно закрепленных частях рамы 3 я 4. Пильный в^л вращается клиноременной передачей 6 от електродвигуна 7, установленного соосно з осью качания частини рамы 4. Натяжение клиноременной передачи осуществляется выдвижением подвижной частини рамы 3 гайкой 5.

Механізм подачі состоит из частин рамы 3 і 4, совершающей при работе верстата качательные руху от гідроцилиндра 9, соединенного со станиной через подвеску 8. Элементы безопасности состоят из нерухомого (бокового) ограждения 17 і подвижного ограждения — прижима 13, закрепленного на двух рычагах 12 і соединенного тягой 10 з подвеской 8. Высота подъема ограждения 13 регулируется винтом 11.

Базирующие елементы верстата — стол 16 і линейка 14, которая устанавливается в определенное положение в зависимости от ширины распиливаемого материала 15. Опорным елементом служит сварная станина 20, имеющая дверки з двух сторон. Сзади станины имеется патрубок для присоединения к ексгаустерной системе. Внутри нее размещены механізм головного руху і подачі, а также смонтированы кнопки керування 18 і гідрообладнання.

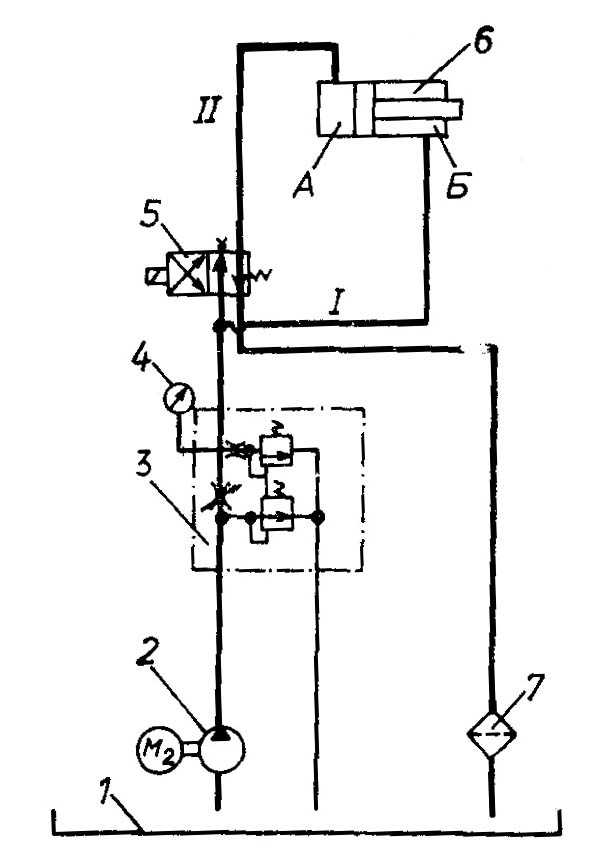

Гідравлічна схема торцовочного верстата ЦКБ-40

Гідрообладнання (рис. 13) включает в себя гідробак 1, лопастной насос 2, дроссель 3 з регулятором і предохранительным клапаном, манометр 4, гідрораспределитель 5, гідроцилиндр 6 і пластинчатый фильтр 7.

Масло, всасываемое из гідробака насосом, через дроссель нагнетается по трубе I в полость Б гідроцилиндра.

В результате происходит подъем корпуса (гильзы) цилиндра относительно нерухомого поршня і прижим ограждения поднимается. Из полости А гідроцилиндра масло через фильтр 7 идет на слив.

При включении електромагнита гідрораспределителя 5 масло поступает в полости Б к А через распределитель по трубам I і II. Так как площадь поршня ,в бесштоковой полости больше, начинается опускание корпуса цилиндра і связанного з ним прижима, а затем подъем штока цилиндра, соединенного з рамой. Масло, вытесняемое из полости Б, переливается по трубам I і II в полость А.

При отключении електромагнита гідрораспределитель переключается і масло вновь нагнетается только в полость Б. При етом пила опускается в нижнее положение, а прижим ограждения поднимается.

Скорость подъема пилы регулируется бесступенчато поворотом лимба дросселя 3.

Общим недостатком всех верстатів з нижним расположением пил і переміщенням их по дуговой траектории является необходимость применения пил повышенного диаметра. Кроме того, ети верстати не обеспечивают точный раскрой пиломатериалов! і заготовок по длине і строго под прямым углом к поздовжньої оси материала, поетому их в основном применяют в лесопильных цехах, на строительных площадках і в специализированных цехах деревообрабатывающих комбинатов. Преимущество етих верстатів в сравнительной простоте, компактности і удобстве при установці в поточные линии.

Принцип роботи і особливості конструкції верстата ЦКБ-40-1

Кінематична схема торцовочного верстата ЦКБ-40-1

Кінематична схема торцовочного верстата ЦКБ-40-1 Дивитись у збільшеному масштабі

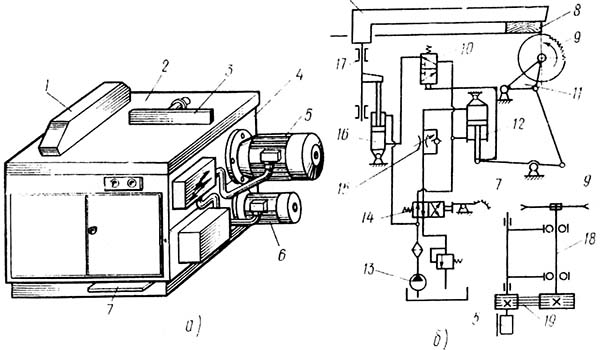

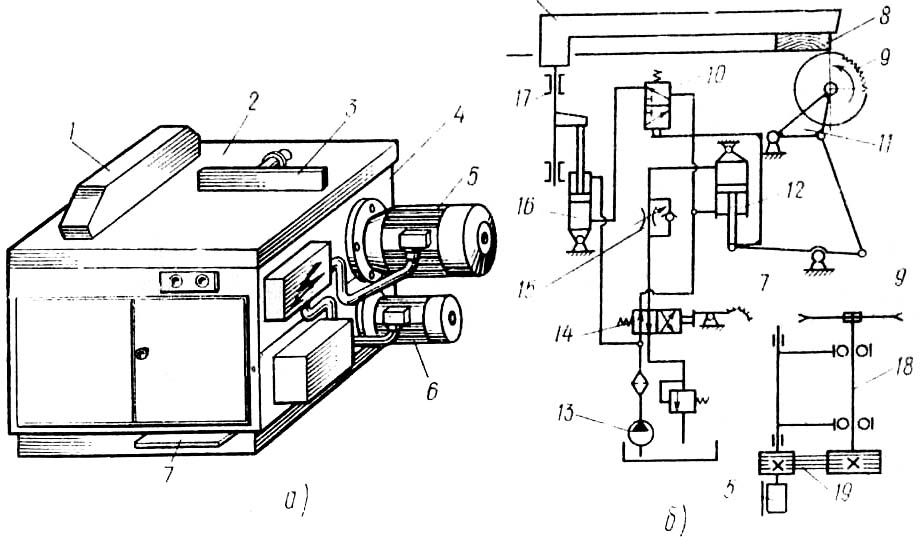

Рис. 2. Балансирный торцовочный верстат ЦКБ 40-01

• а — общий вид
• б — гідрокінематична схема;
• 1 — ограждение;
• 2 — стол;
• 3 — направляющая линейка;
• 4 — станина;
• 5, 6 — електродвигатели;
• 7 — педаль керування;
• 8 — доск;а
• 9 — пила;
• 10, 14 — гідрораспределители;
• 11 — рама;
• 12, 16 — гідроциліндри;
• 13 — гідронасос;
• 15 — дроссель;
• 17 — направляющая;
• 18 — вал;
• 19 — клиноременная передача.

С целью расширения технологических возможностей верстата его конструкция передбачає установку пил диаметром 710 і 560 мм. При применении пилы диаметром 710 мм наибольшее сечение обрабатываемых заготовок (толщина х ширина) составляет 100 х 520 мм і 150 х 430 мм, при применении пилы диаметром 560 мм – соответственно 100 х 300 мм.

Станина верстата ЦКБ-40-1 сварная - коробчатой, достаточно жесткой конструкції.

Стол верстата – литой, выполнен из серого чугуна.

Корпус пильного вала (пильная рамка) размещен на нижней поверхности стола.

Возникающие вибрации в достаточной мере поглощаются столом і верстат в целом обладает хорошей виброустойчивостью.

Пильный вал смонтирован в чугунной рамке, которая при работе верстата совершает качательные руху относительно стола верстата

В исходном положении пила находится ниже рабочей поверхности стола. При рабочем ходе она поднимается, выполняет пропил, а затем снова возвращается в исходное положение. Величина ходу пилы регулируется. По соображениям техники безопасности рамка устанавливается так, чтобы в исходном положении (под столом) пила находилась на 50 мм ниже рабочей поверхности стола. Для етого в конструкції верстата предусмотрен регулируемый упор. Другой упор, ограничивающий рух пилы, установлен стационарно. Оба упора выполнены из твердой резины з целью смягчения ударов пильной рамки об упоры.

Для повышения долговечности підшибників пильного вала предусмотрено пополнение змазки в них через масленки.

Пила размещается между двумя фланцами і надежно фиксируется гайкой. Последняя имеет направление різьби, противоположное направлению обертання пильного вала, что предотвращает откручивание гайки во время роботи. Для удобства установки і демонтажу пилы служит спеціальний съемник, который входит в комплект поставки верстата. Скорость руху пилы изменяется бесступенчато і устанавливается поворотом лимба регулятора потока. Это позволяет выбрать оптимальную скорость в зависимости от сечения обрабатываемых заготовок і требуемого качества обробки.

Вторым по значению рабочим органом верстата является прижим-ограждение. Он осуществляет прижим обрабатываемой заготовки к столу, надежное удержание её в етом положении во время пиления і является одновременно ограждением пилы. Прижим-ограждение представляет собой жесткую сварную конструкцию. Высота его подъема над столом регулируется в зависимости от толщины обрабатываемых заготовок - з целью сокращения часу на рабочий цикл верстата.

Главной особенностью верстата является его оригинальная гідравлічна схема, обеспечивающая требуемое рух вращающейся пилы і прижима-ограждения. В станке применен гідроцилиндр диференціального исполнения, при котором обе полости – і поршневая і штоковая – находятся под давлением. Поскольку шток гідроцилиндра связан з качающейся пильной рамкой, а гильза цилиндра- з прижимом-ограждением, ето обеспечивает их плавный ход. Величина давления в гідравлической системе регулируется.

Верстат работает в напівавтоматическом режиме. При включении верстата пила находится под столом, а прижим-ограждение поднимается в верхнее положение. После установки на столе верстата заготовки оператор нажимает две соответствующие кнопки керування на пульті. После етого прижим-ограждение опускается і прижимает заготовку к столу, затем пила поднимается і производит распил заготовки. При опускании кнопок сначала пила уходит в нижнее положение, затем прижим - ограждение поднимается, освобождая заготовку. На етом рабочий цикл заканчивается. В минуту може быть совершено до 45 таких циклов.

Электрические блокировки делают невозможным подъем пилы при отсутствии её обертання і при не прижатой заготовке.

Для обеспечения качественной распиловки обрезных пиломатериалов в станке имеется направляющая линейка. Она установлена в станке таким образом, что её базовая поверхность перпендикулярна плоскости пилы. Это обеспечивает перпендикулярность пропила боковой кромке заготовки при её базировании по линейке.

С целью еффективного удаления отходов обробки в станке имеется два опилоприемника: один - в станине, другой – в прижиме - ограждении.

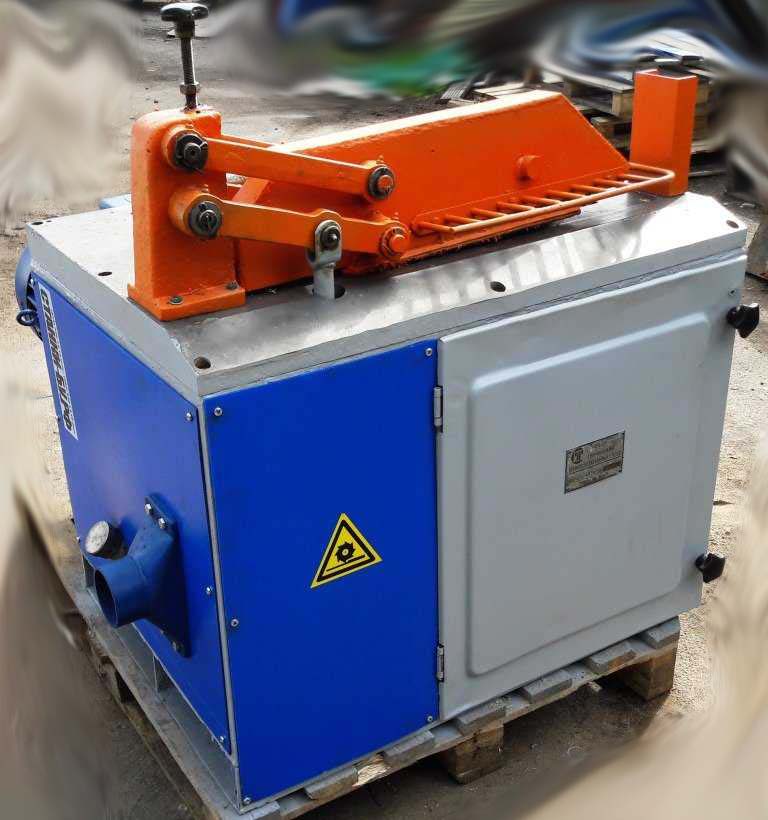

Фото торцовочного круглопильного верстата ЦКБ-40-1

Фото торцовочного круглопильного верстата ЦКБ-40-1. Дивитись у збільшеному масштабі

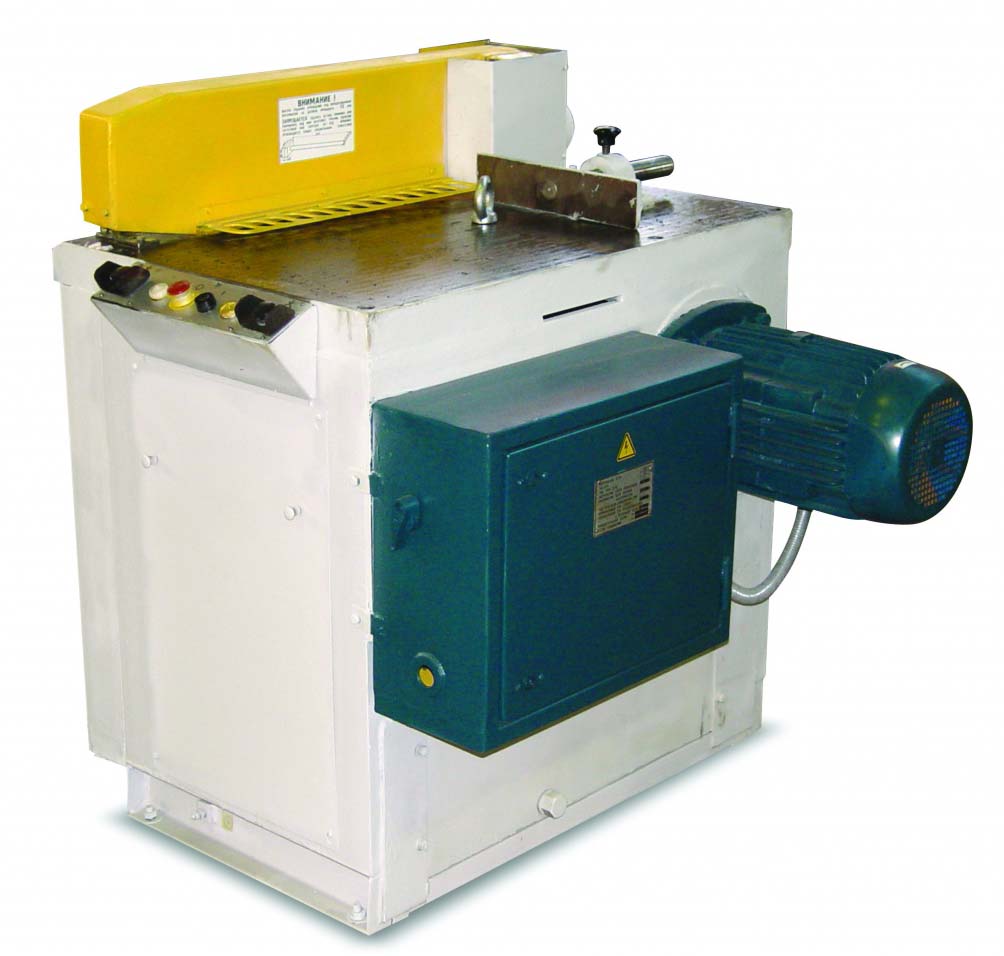

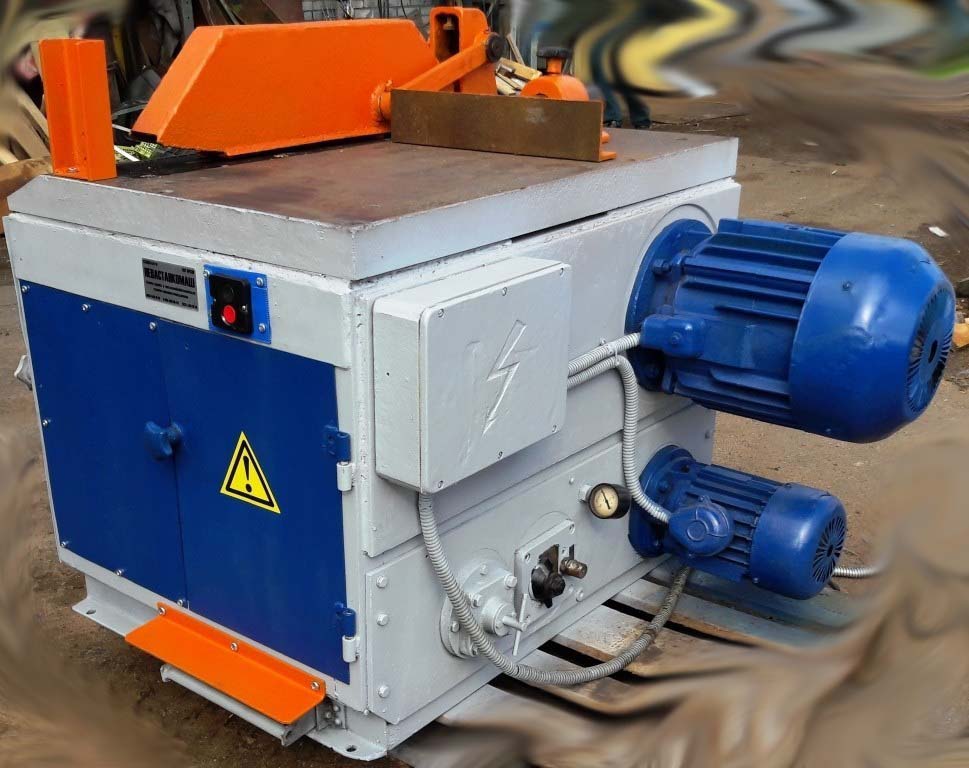

Фото торцовочного круглопильного верстата ЦКБ-40

Фото торцовочного круглопильного верстата ЦКБ-40

Фото торцовочного круглопильного верстата ЦКБ-40

Опции

1. Реле контроля фазного напряжения

Данная опция передбачає введение в електрическую схему верстата реле фазного напряжения - по одному на каждый електродвигатель. Реле контролируют сопротивление изоляции обмоток електродвигателей, защищают от сбоев в фазных напряжениях (от их недопустимой ассиметрии, от фазного перенапряжения, от роботи на двух фазах).

Наличие в електрической схеме верстата указанных реле повышает ресурс електродвигателей і позволяет избежать их выхода из строя.

2. Импортные підшипники качения в опорах пильного вала

В опции вместо отечественных підшибників качения, устанавливаемых в пильных механізмах верстата, применены импортные підшипники. Выбор именно етих вузлів не случаен, т.к. пильные механізмы є самыми нагруженными в станке і от точності обертання шпинделей во многом зависит точность обробки на станке. Применяются підшипники качения фирм FAG (Германия), NCK Ltd (Япония) і других. Эти підшипники по сравнению з отечественными имеют, как правило, более высокие точность і долговечность і отличаются большим разнообразием исполнений. Стоимость их выше отечественных, но, как говорится, «игра стоит свеч».

3. Импортные електродвигатели

В опции взамен отечественных применены импортные електродвигатели ведущих зарубежных производителей. Эти електродвигатели имеют лучшую естетику і меньшие габаритные розміри, что улучшает естетику верстата в целом. Кроме того, они потребляют меньше електроенергии при той же их мощности.

Для предохранения електродвигателей от сбоев напряжения в питающей ланцюги они подключены через реле контроля фазного напряжения (опция 1).

4. Импортная електроаппаратура

В опции вместо отечественных електрических аппаратов применены импортные, производимые признанными во всем мире кінцірнами Siemens, Schneider Elektrik, ABB, Legrand. По сравнению з отечественными електроаппаратами импортная електроаппаратура имеет меньшие габаритные розміри, что позволило уменьшить розміри електрического шкафа і пульта керування. Сам монтаж также упростился, т.к. електроаппаратура приспособлена для установки на специальные монтажные приспособления (рейки і др.). Импортные електроаппараты имеют большое разнообразие исполнений, что позволяет выбрать требуемое для данного верстата виконання. Несомненным достоинством является также естетичность аппаратов, что улучшает естетику верстата в целом.

ЦКБ-40 Верстат торцовочный круглопильный. Відеоролик.

Технічні характеристики торцовочного верстата ЦКБ-40

Наименование параметра	ЦПА-40	ЦКБ-40-1
Основні параметри верстата
Наибольшая ширина обрабатываемой заготовки, мм	400	400
Наибольшая высота пропила (толщина заготовки), мм	100	150
Диаметр дисковий пилы, мм	400	630
Угловая скорость пильного вала, рад/сек	303,5
Наибольшая высота подъема суппорта пилы, мм	100
Наибольшая скорость руху суппорта, м/сек	0,55	-
Расчетное рабочее давление в гідросистеме, н/м2	1,47 * 103
Время торможения пилы, с, не более	6
Електроустаткування верстата
Род тока питающей сети	380В 50Гц	380В 50Гц
Количество електродвигателей на станке, шт	2	2
Електродвигун пилы, кВт	3,2	7,5
Електродвигун гідронасоса, кВт	2,2
Общая мощность електродвигателей, кВт		9,7
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм	2300 х 790 х 1450	1120 х 1300 х 1180
Масса верстата, кг	550	750
