Виробник настільно-свердлувального верстата моделі НС-23 - Станкоград ВКФ, ТОВ , м. Челябінськ. https://pkfstankograd.ru
Настільний свердлильний верстат НС-23 призначений для свердління отворів та нарізування різьблення в дрібних деталях із чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.
Верстат НС-23 дозволяють виконувати такі операції:
Основною перевагою свердлувального верстата НС-23 є потужний двигун (1,5 кВт), підключений через перетворювач частоти.
Перетворювач частоти призначений для перетворення одно-або трифазної напруги з постійною частотою 50 Гц трифазну напругу змінної частоти.
Ця властивість перетворювачів частоти уможливлює їх широке застосування для безступінчастого регулювання швидкості асинхронних двигунів головного руху для обертання шпинделя, що дозволяє вести обробку різних матеріалів з максимально вигідними режимами різання.
Перетворювач частоти забезпечує:
Відлік глибини свердління провадиться по лімбу на валу рукоятки ручної подачі шпинделя. Ціна поділу шкали лімба - 0,2 мм
Внутрішній конус отвору шпинделя, згідно з ГОСТ 25557-2016 "Морзе №3 АТ6 тип А1" (без лапки). Можна використовувати цанговий патрон із набором цанг для більш точної та жорсткої фіксації інструменту. Також можна встановити звичайний свердлильний патрон з перехідною оправкою КМЗ/В18 (або аналогічні), а також можна використовувати ріжучий інструмент із встановленням у шпиндель з відповідним конусом Морзе або при використанні перехідних втулок (свердла, фрези, розгортки та ін.).
Два діапазони швидкостей. Діапазон №1 має регулювання в межах 250-1300 об/хв. Призначений для обробки сталі, чавуну та інших твердих матеріалів, де необхідний високий момент, що крутить, і невелика швидкість обертання. Діапазон №2 призначений для використання швидкісного інструменту до 5000 об/хв. Призначений для обробки кольорових металів, пластмас, дерева та інших неметалевих матеріалів, де потрібна висока швидкість обертання шпинделя, але момент, що крутить, нижче, ніж у діапазоні №1. Зміна діапазонів здійснюється за 5-10 хвилин шляхом переставлення шківів (шпинделя та двигуна), тим самим змінюючи передатне відношення. Для зручності зміни шківів використовуються швидкознімні втулки типу тапербуш.
Встановлено джойстик для вибору напрямку обертання шпинделя. Завдяки чому підвищена ергономіка та зручність керування верстатом. Можливість нарізування різьблення в ручному режимі. Можливість здійснювати реверс без попередньої зупинки шпинделя.
Електрощит кріпиться з відривом 1,5 м від верстата.

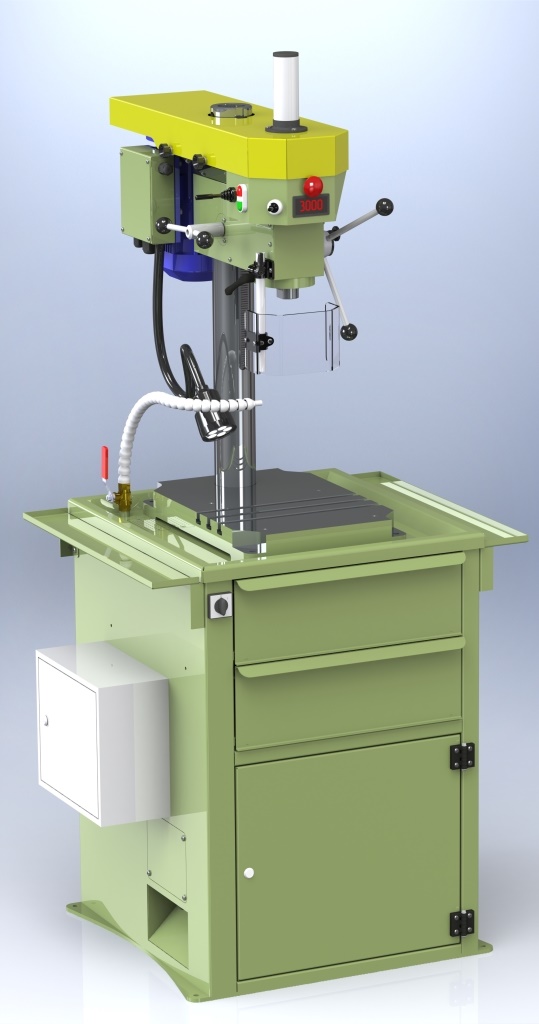

Фото свердлильного верстата НС-23

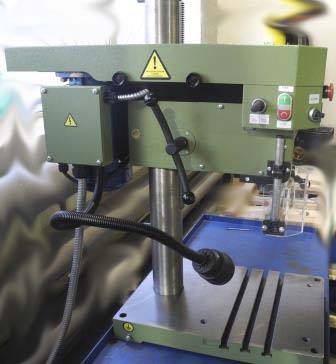

Фото свердлильного верстата НС-23

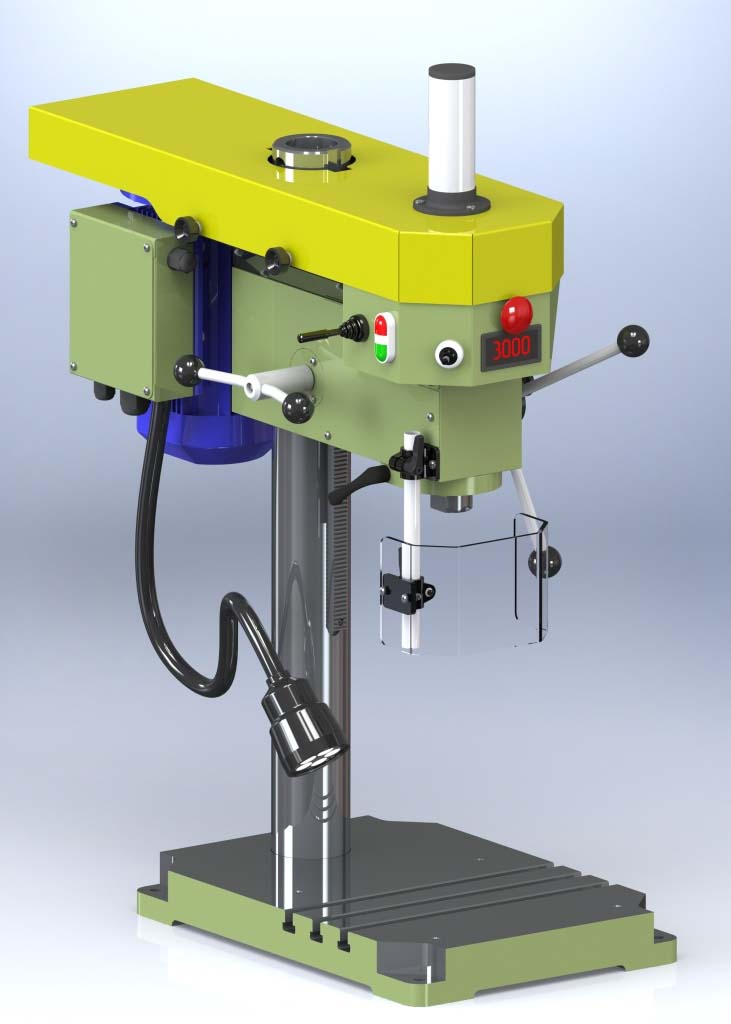

Фото свердлильного верстата НС-23

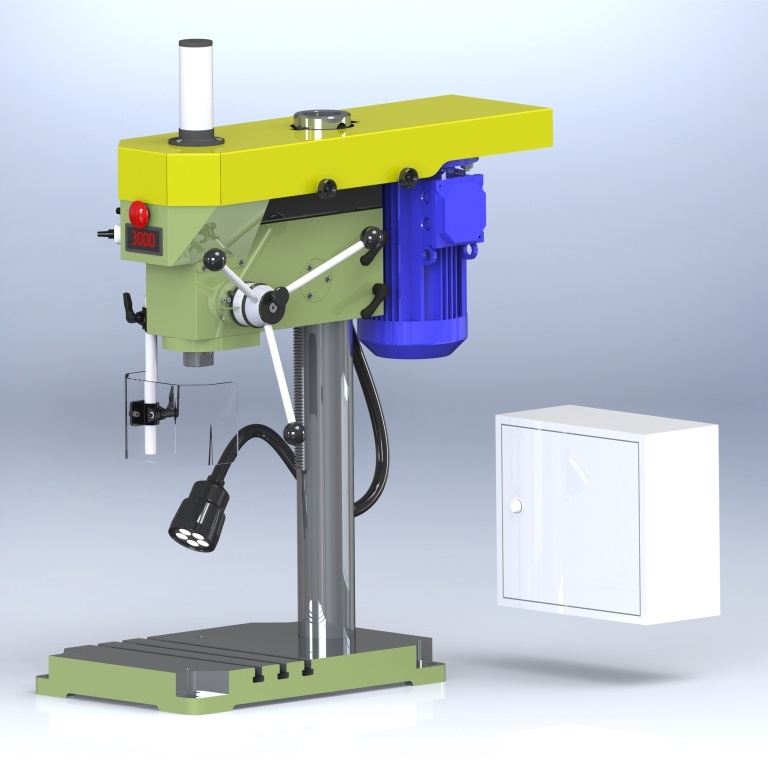

Фото свердлильного верстата НС-23

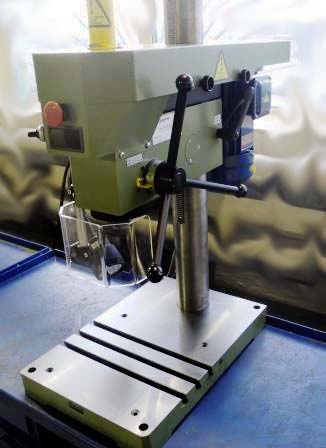

Фото свердлильного верстата НС-23
| Найменування параметру | 2M112 | НС-23 |
|---|---|---|
| Основні параметри верстата | ||
| Найбільший діаметр свердління сталі 45, мм | 12 | 23 |
| Найбільший діаметр різьби, що нарізається, в сталі в сталі 45, мм | М16 | |
| Найменша та найбільша відстань від торця шпинделя до столу | 0..400 | 60..476 |
| Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм | 190 | 210 |
| Робочий стіл | ||
| Ширина робочої поверхні столу, мм | 250 х 250 | 380 x 350 |
| Число Т-подібних пазів | 3 | 3 №14 |
| Шпиндель | ||
| Найбільше переміщення шпиндельної головки (траверси) колоною, мм | ||
| Хід гільзи шпинделя, мм | 100 | 90 |
| Частота обертання шпинделя, об/хв | 450, 800, 1400, 2500, 4500 | 250..1300; 800..4000 |
| Кількість швидкостей шпинделя | 5 | Б/с |
| Конус шпинделя | Морзе В18 | Морзе 3 АТ6 Тип AI |
| Привід | ||
| Електродвигун приводу головного руху, кВт | 0,55 | 1,5 |
| Габарит та маса верстата | ||
| Габарити верстата (довжина ширина висота), мм | 795 х 370 х 950 | 400 х 210 х 300 |
| Маса верстата, кг | 120 | 180 |
