НСФ-23 Верстат свердлильно-фрезерний настільний
Опис, характеристики, схеми

Відомості про виробника свердлильно-фрезерного настільного верстата НСФ-23

Виробник свердлильно-фрезерного настільного верстата моделі НСФ-23 - Станкоград ВКФ, ТОВ , м. Челябінськ. https://pkfstankograd.ru

НСФ-23 Верстат свердлильно-фрезерний настільний. Призначення та сфера застосування

Настільний свердлильно-фрезерний верстат НСФ-23 призначений для всіх видів фрезерних робіт, а також свердління розсвердлювання, зенкерування, зенкування та нарізування різьблення машинними мітчиками. Обробка проводиться швидкорізальним та твердосплавним інструментом в деталях з різних конструкційних матеріалів та з неметалічних матеріалів.

Верстат НСФ-23 дозволяють виконувати такі операції:

Верстат призначений на застосування у ремонтних майстернях промислових підприємств, цехах малих підприємств при індивідуальній трудовій діяльності у ремонтних та побутових майстернях.

• свердління
• зенкування, зенкерування
• розгортання
• розсвердлювання
• нарізування різьблення

Принцип роботи та особливості конструкції верстата НСФ-23

Основною перевагою свердлувального верстата НСФ-23 є потужний двигун (1,5 кВт), підключений через перетворювач частоти.

Перетворювач частоти забезпечує:

• Плавний пуск електродвигуна та безступінчасте регулювання обертів шпинделя;
• Цифрову індикацію частоти обертання шпинделя;
• Можливість зміни напрямку обертання шпинделя без зупинки, "на ходу";
• Додатковий захист ел.двигуна від перевантажень, стрибків напруги та частоти;
• Економію електроенергії.

Відлік глибини свердління провадиться по лімбу на валу рукоятки ручної подачі шпинделя. Ціна поділу шкали лімба - 0,2 мм

Внутрішній конус отвору шпинделя, згідно з ГОСТ 25557-2016 "Морзе №3 АТ6 тип А1" (без лапки). Можна використовувати цанговий патрон із набором цанг для більш точної та жорсткої фіксації інструменту. Також можна встановити звичайний свердлильно-фрезерний патрон з перехідною оправкою КМЗ/В18 (або аналогічні), а також можна використовувати ріжучий інструмент із встановленням у шпиндель з відповідним конусом Морзе або при використанні перехідних втулок (свердла, фрези, розгортки та ін.).

Два діапазони швидкостей. Діапазон №1 має регулювання в межах 250-1300 об/хв. Призначений для обробки сталі, чавуну та інших твердих матеріалів, де необхідний високий момент, що крутить, і невелика швидкість обертання. Діапазон №2 призначений для використання швидкісного інструменту до 5000 об/хв. Призначений для обробки кольорових металів, пластмас, дерева та інших неметалевих матеріалів, де потрібна висока швидкість обертання шпинделя, але момент, що крутить, нижче, ніж у діапазоні №1. Зміна діапазонів здійснюється за 5-10 хвилин шляхом переставлення шківів (шпинделя та двигуна), тим самим змінюючи передатне відношення. Для зручності зміни шківів використовуються швидкознімні втулки типу тапербуш.

Встановлено джойстик для вибору напрямку обертання шпинделя. Завдяки чому підвищена ергономіка та зручність керування верстатом. Можливість нарізування різьблення в ручному режимі. Можливість здійснювати реверс без попередньої зупинки шпинделя.

Електрощит кріпиться з відривом 1,5 м від верстата.

Комплект поставки. Входить у вартість верстата:

• Верстат настільний свердлильно-фрезерний НСФ-23 – 1 шт.;
• Стіл 2х-координатний – 1 шт.;
• Електрощит – 1шт.;
• Штревель М12 – 1шт.;
• Паспорт – 1 екз.;
• Посібник з експлуатації – 1 екз.

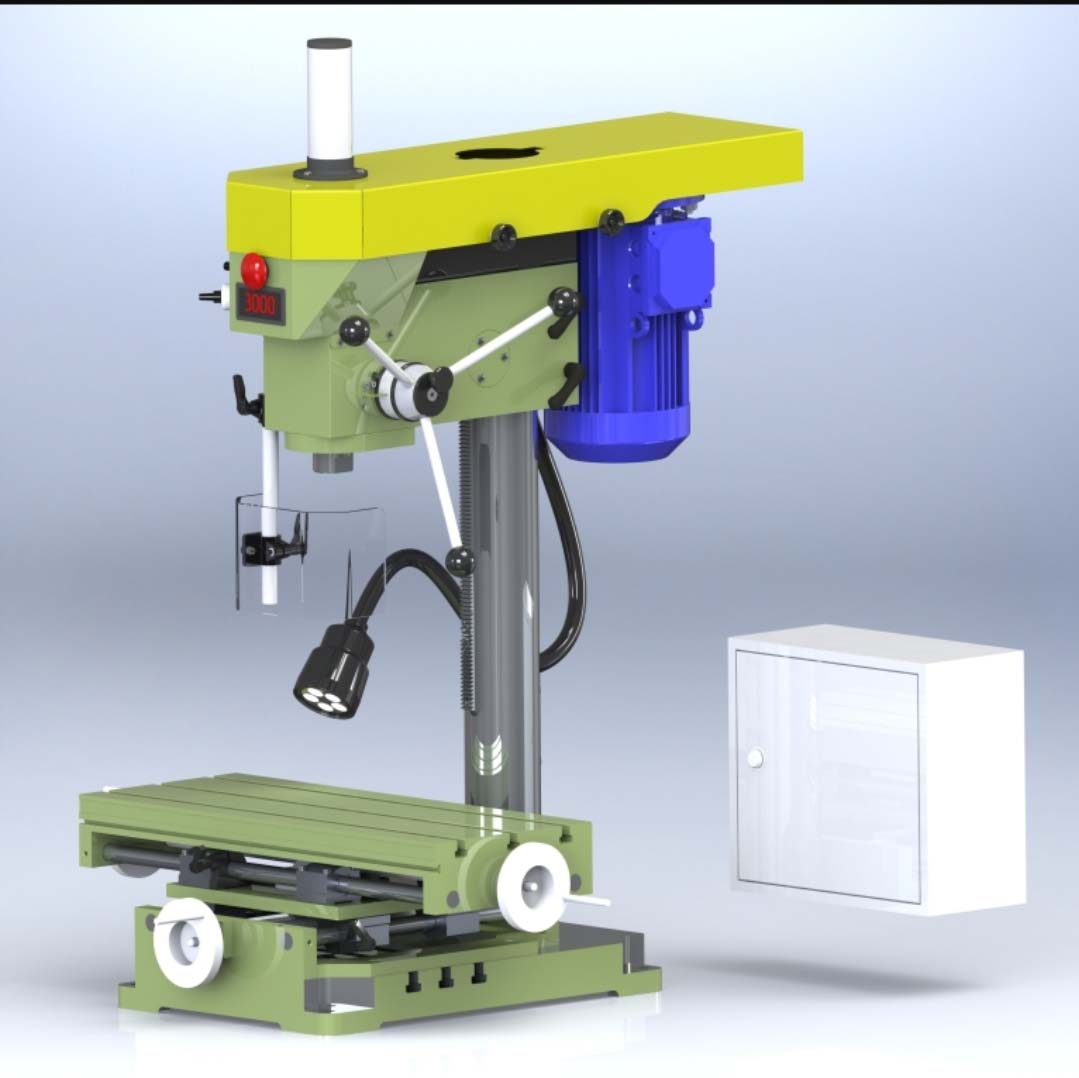

Загальний вигляд свердлувального верстата НСФ-23

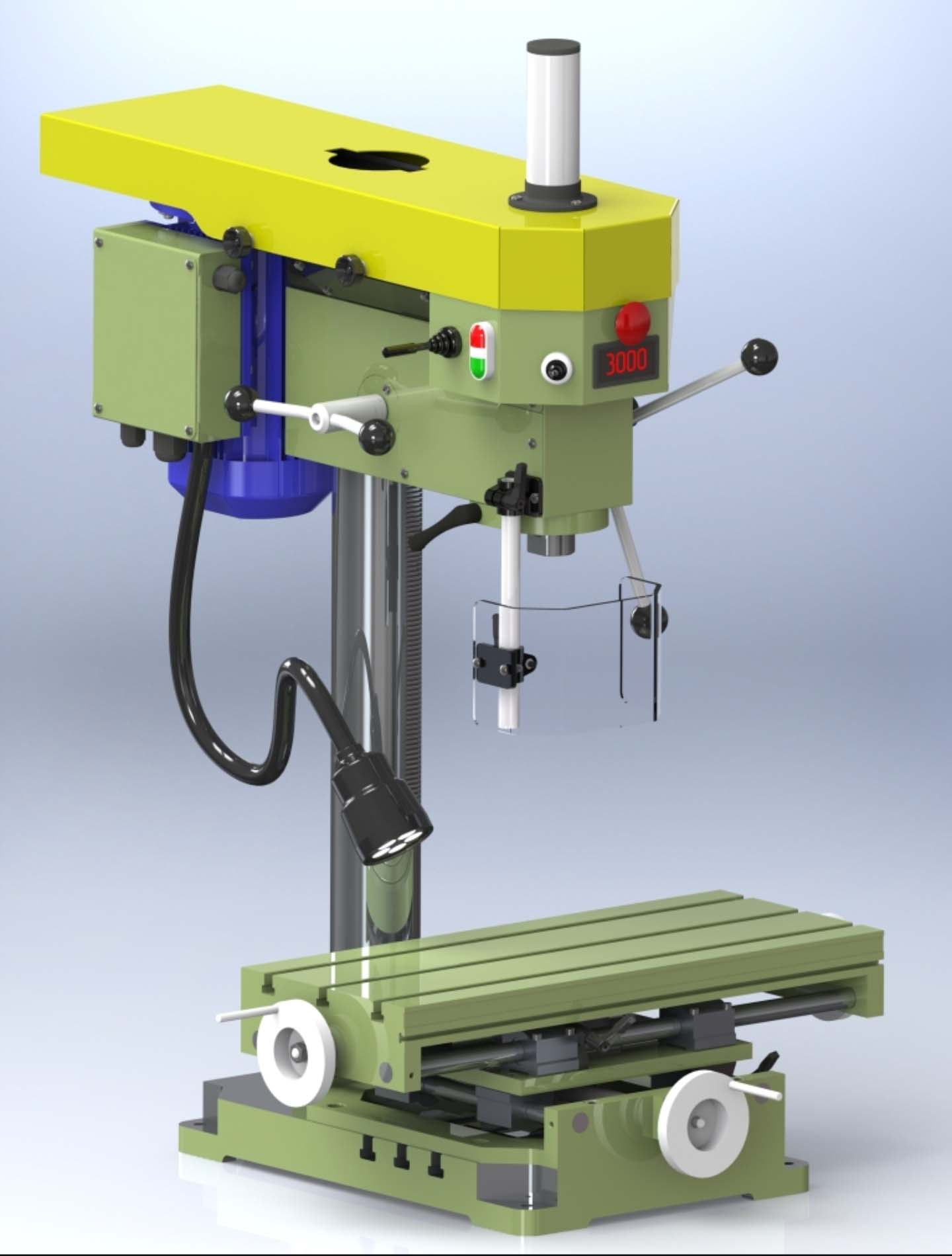

Фото свердлувального верстата НСФ-23

Фото свердлувального верстата НСФ-23

Фото свердлувального верстата НСФ-23

НСФ-23 Верстат свердлильно-фрезерний настільний. Відео.

Технічні характеристики верстата НСФ-23

Найменування параметру	SF-16	НСФ-1	НСФ-23
Основні параметри верстата
Найбільший умовний діаметр свердління сталі 45, мм	16	12	23
Найбільший діаметр торцевої фрези для обробки сталі 45 мм	100	14	40
Діапазон нарізних різьблень	М5..М22		М16
Найменша та найбільша відстань від торця шпинделя до столу	82..482	185..470	20..392
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	280	215	213
Основний робочий стіл
Розміри робочої поверхні основного столу, мм	-	350 x 370	392 x 355
Число Т-подібних пазів Розміри Т-подібних пазів	-	1	3, №14
Хрестовий робочий стіл
Розміри робочої поверхні хрестового 2-х координатного столу, мм	320 x 900	145 стор 331	240 x 425
Число Т-подібних пазів Розміри Т-подібних пазів	3	1	3, №14
Найбільша маса заготівлі, кг	100
Ціна поділу лімбів столу, мм	0,05	0,05	0,02
Найбільше переміщення поздовжнє x поперечне, (по осях X і Y), мм	500 х 200	140 х 140	225 х 150
Шпиндель, шпиндельна головка
Найбільше настановне переміщення шпиндельної головки, мм	400
Хід гільзи шпинделя, мм	100	75	90
Частота обертання шпинделя, об/хв	180..2800	715, 915, 1460	250..1300; 800..4000
Кількість швидкостей шпинделя	6 (2 на 3)	3	Б/с
Розмір внутрішнього конуса шпинделя	Морзе 3	Морзе 2	Морзе 3 АТ6 Тип AI
Ціна поділу вертикального переміщення шпинделя, мм			0,2
Діапазон механічних подач шпинделя, об/хв	ні	ні	ні
Привід
Електродвигун приводу головного руху, кВт (об/хв)	1,7	0,75	1,5 (1500)
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	1260 х 1062 х 1145	1135 х 350 х 790	617 х 896 х 1085
Маса верстата, кг	420	190	210
