2C118 Верстат свердлильний настільний
Опис, характеристики, схеми

Відомості про виробника настільно-свердлувального верстата 2C118

Виробник свердлильного настільного верстата моделі 2C118 - Станкоград ВКФ, ТОВ , м. Челябінськ. https://pkfstankograd.ru

2C118 Верстат свердлильний настільний. Призначення та сфера застосування

Свердлильний верстат 2C118 (аналог ГС2116к , Гомель, (ГЗСУ) ) призначений для свердління отворів та нарізування різьблення в дрібних деталях з чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Верстати 2C118 дозволяють виконувати такі операції:

• свердління
• зенкерування
• розгортання
• розсвердлювання
• нарізування різьблення

Принцип роботи та особливості конструкції верстата 2C118

Основна відмінність свердлильного настільного верстата 2C118 - 6-ступінчаста коробка сторостей приводу шпинделя. Обертання електродвигуна передається на вал шпинделя через муфту та коробку швидкостей. Коробка швидкостей має три вали із закріпленими на них зубчастиними колесами.

Відлік глибини свердління провадиться по лімбу рукоятки подачі шпинделя.

Увімкнення, відключення обертання шпинделя та його реверс забезпечується рукояткою реверсу шпинделя.

Шпиндель свердлильного верстат

Шпиндель призначений передачі обертання інструменту, закріпленому в патроні, який встановлюється на кінці шпинделя. Шпиндель монтується у гільзі на підшипниках кочення. Зубчаста рейка гільзи знаходиться у постійному зачепленні із зубчастиним колесом штурвального пристрою.

Для запобігання мимовільному опусканню шпинделя на валу штурвального пристрою закріплена спіральна пружина.

Входить у комплект та вартість верстата 2С118

• Верстат настільний свердлильний 2С118 – 1 шт.;
• Паспорт – 1 екз.;
• Посібник з експлуатації – 1 екз.
• Тумба не входить у комплект поставки та купується окремо.

Загальний вигляд свердлильного верстата 2C118

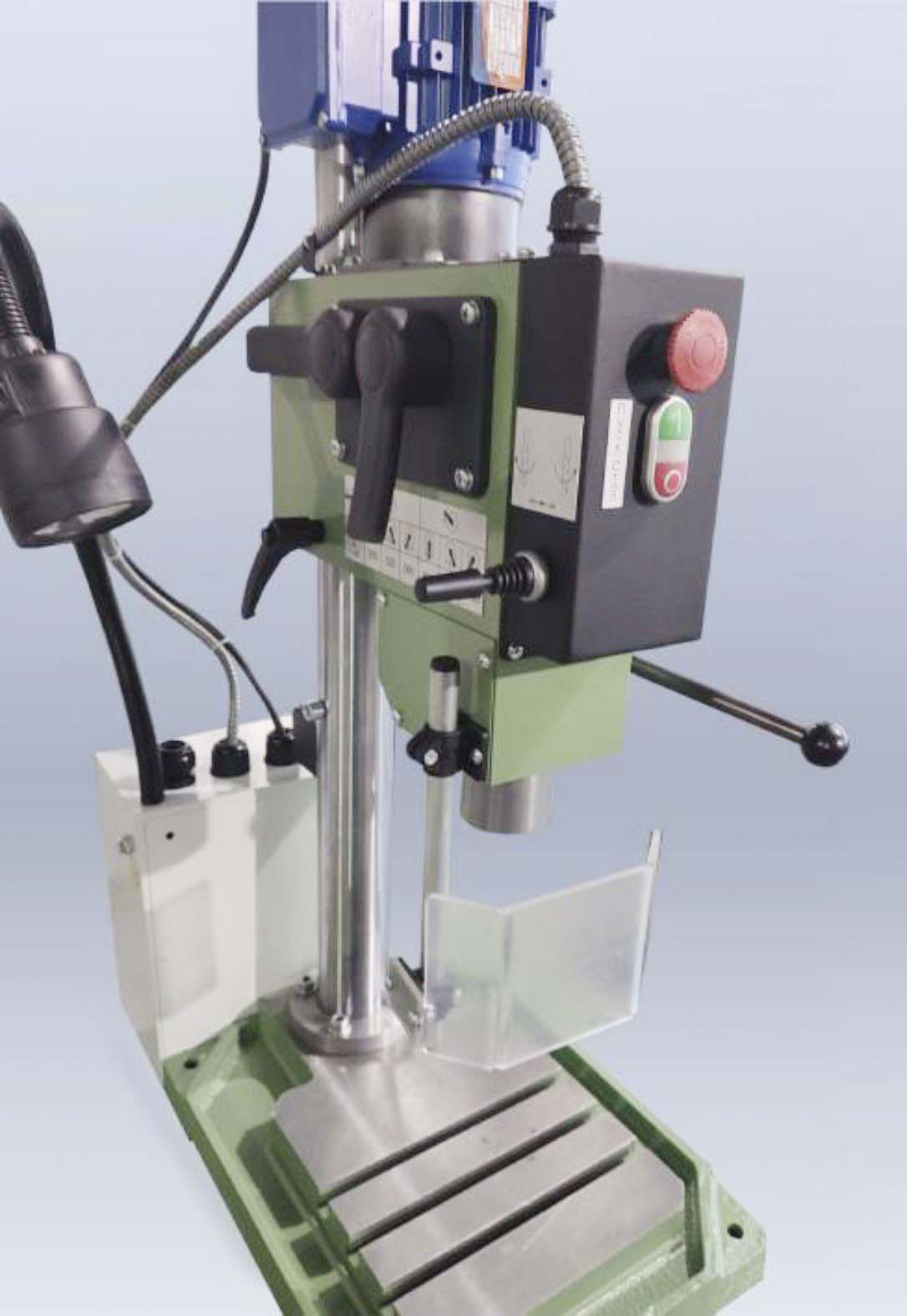

Фото свердлильного верстата 2C118

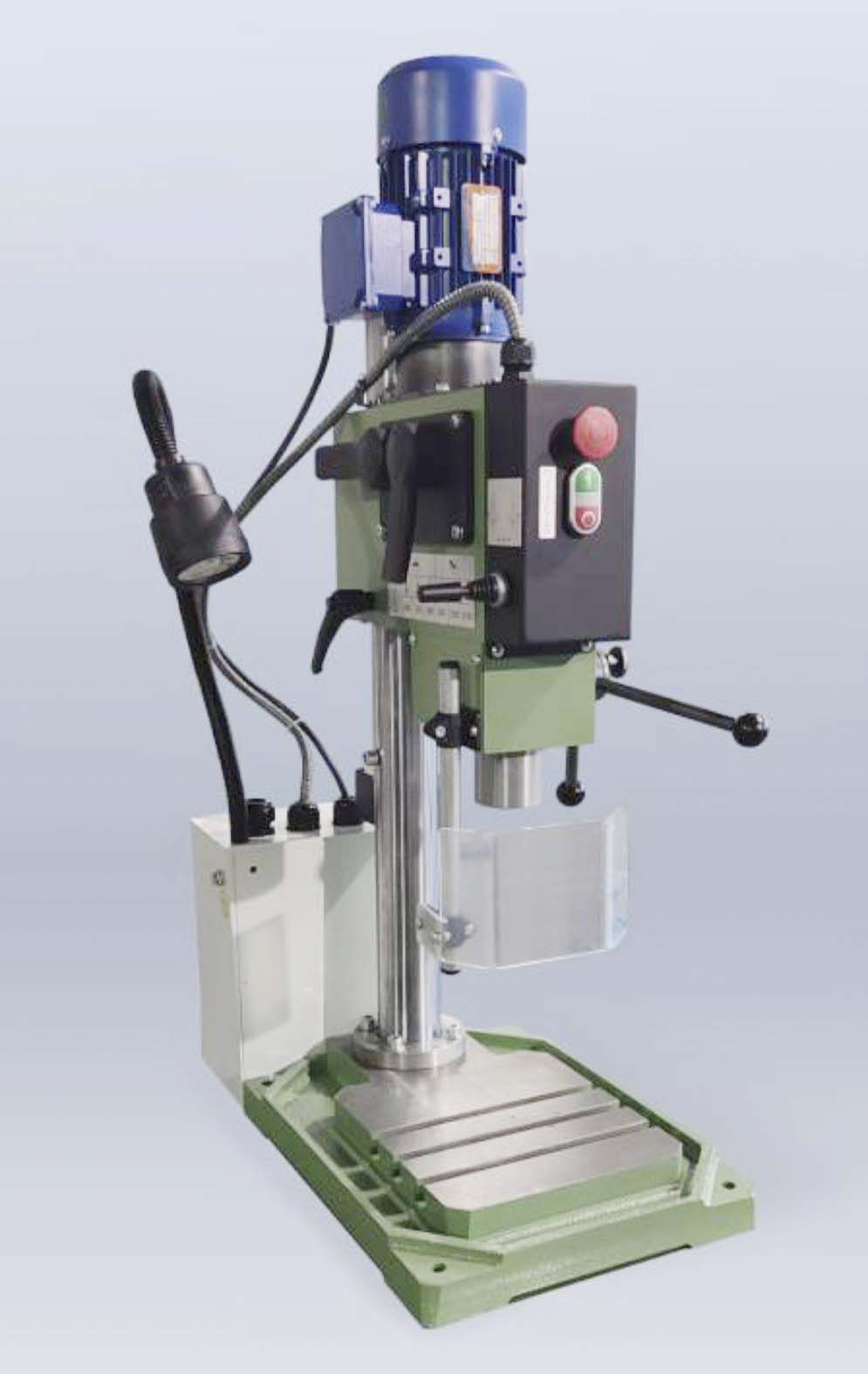

Фото свердлильного верстата 2C118

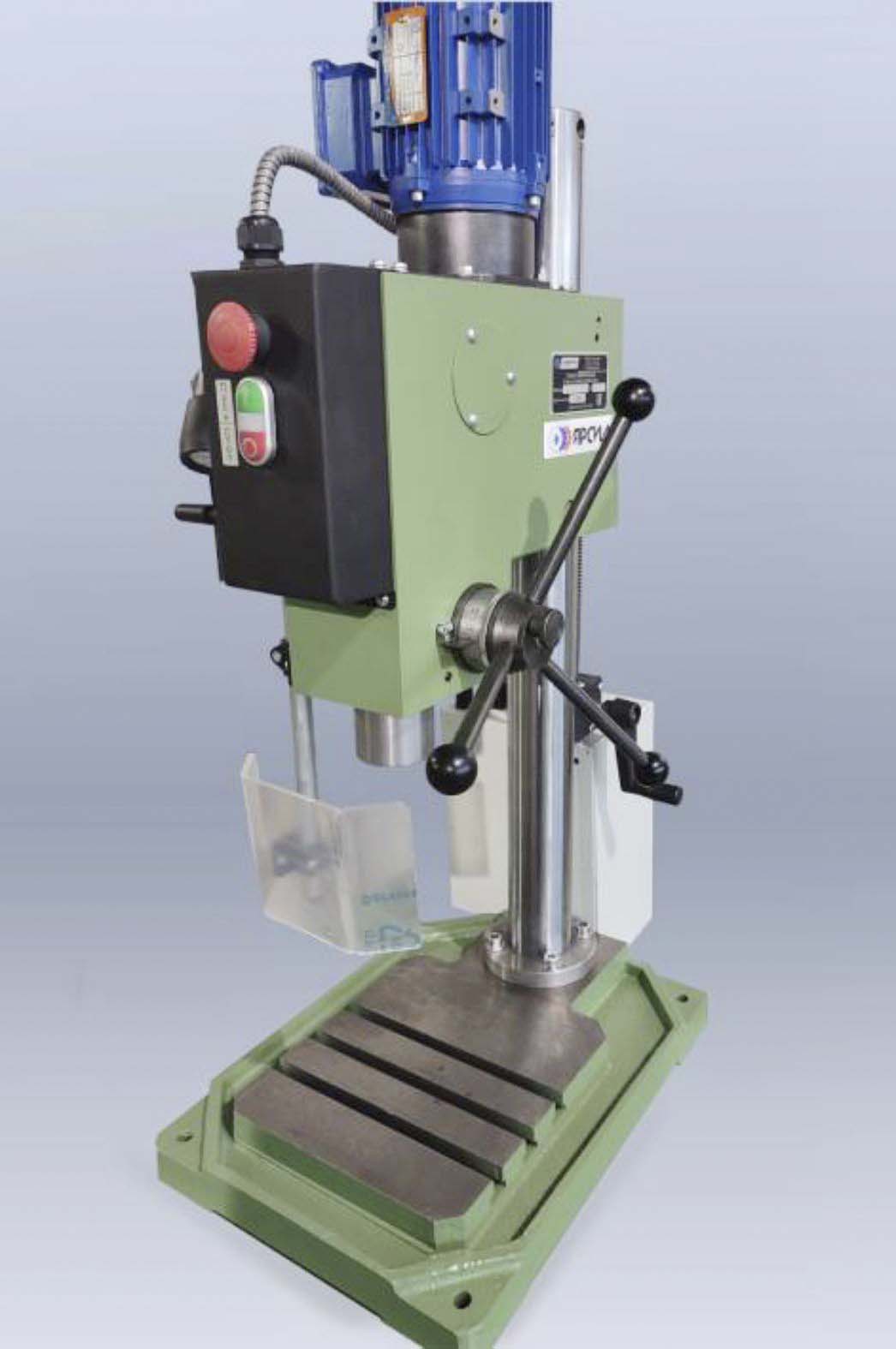

Фото свердлильного верстата 2C118

2C118 Верстат свердлильний настільний. Відео.

Технічні характеристики верстата 2C118

Найменування параметру	2C118	GS2116k
Основні параметри верстата
Найбільший умовний діаметр свердління, мм	18	18
Найбільший діаметр свердління сталі 45, мм	18	18
Найбільший діаметр свердління у чавуні СЧ20, мм	20	20
Нарізання різьблення сталі 45, мм	M4..M16	М16
Найменша та найбільша відстань від торця шпинделя до столу	160..460	100..400
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	195	190
Робочий стіл
Розмір робочої поверхні столу, мм	250 х 250	250 х 250
Число Т-подібних пазів Розміри Т-подібних пазів	3	3 14H12
Шпиндель
Найбільше переміщення свердлильної (шпиндельної) головки (бабки), мм	200	200
Хід гільзи шпинделя, мм	90	100
Частота обертання шпинделя, об/хв	200, 320, 560, 800, 1200, 2100	200, 320, 560, 800, 1200, 2100
Кількість швидкостей шпинделя	6	6
Конус шпинделя зовнішній за ГОСТ 9953-82	-	Морзе В18*
Конус шпинделя внутрішній за ГОСТ 25557-82	Морзе 2 АТ6	Морзе 2
Найбільший крутний момент на шпинделі, Нм	30	30
Найбільша осьова сила різання, Н	4000	4000
Привід
Електродвигун приводу головного руху, кВт	0,75	0,75
Електродвигун насоса СОЖ, кВт	0,18*	0,18*
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	349 х 610 х 1168	640 х 460 х 1260
Маса верстата, кг	125	175
