СДМП-2200 Верстат комбинированный деревообрабатывающий
Схеми, опис, характеристики

СДМП-2200 Верстат комбинированный деревообрабатывающий







Производителем комбинированного деревообрабатывающего верстата СДМП-2200 является Завод Белмаш ООО, г. Могилёв. Завод запущен в 2012 году. Адрес сайта: http://belmash.by/

Завод Белмаш − ето производство полного цикла, оснащённое новейшим высокоточным обладнанням. Находится в г. Могилёве, Республика Беларусь.





Верстати, выпускаемые заводом Белмаш, г. Могилёв


СДМП-2200 Верстат комбинированный деревообрабатывающий. Назначение, область применения

Белмаш СДМП-2200 – бытовой деревообрабатывающий многофункциональный верстат. Верстат представляет собой компактное настольное пристрій для обробки пиломатериалов хвойных і лиственных пород пилением, фугованием з ручной подачей заготовки, з целью придания им необходимых форм і размереров.

Конструкція верстата позволяет удобно перемещать его вручную, также транспортировать, в том числе легковым автомобилем

При соответствующей наладке на станке можно выполнять наступні операции механической обробки древесины:

Особливості конструкції деревообрабатывающего верстата СДМП-2200

Оригинально решен переход от операции строгания к операции распиловки. Сменить операцию можно не прилагая усилий, легко і безопасно. Просто переверните верстат на осях і зафиксируйте новое положение.

Верстат закреплён на жёсткой раме і имеет два стола, «сверху» і «знизу». Получаются две независимые рабочие поверхности. При работе на одном столе, второй стол недоступен.

Верстат имеет два окремих вала: вал для пильного диска і ножевой вал для строгания. Оба вала соединены з валом двигуна поликлиновым ремнем і вращаются з разной скоростью.

Частота обертання вала для распиловки і строгания разные, оптимальны для каждой из операций.

Глубина пропила регулируется за счет положения пильного стола.

Вместо пильного диска можно устанавливать дисковые фрезы (толщина фрезы не более Ø125 х 10 мм).

Для точного положения линейки на рабочем столе предусмотрены шкалы.

Питание верстата осуществляется от однофазной сети переменного тока номинальным напряжением 230 В частотой 50 Гц з защитным (заземляющим) проводом; качество источника електрической енергии по ГОСТ 13109; источник

Вид двигуна - асинхронный, однофазный, з рабочим конденсатором, перемежающимся режимом роботи - S6-40%.

Верстат имеет встроенное пристрій отключения от источника живлення при перегреве асинхронного двигуна. Повторное увімкнення верстата производится після того, как електродвигатель остынет до температуры окружающей среды.

Для подключения внешних вытяжных устройств з целью сбора пыли і отходов різання верстат имеет патрубок диаметром 28 мм на ограждении пильного диска.

Средний срок службы верстата не менее пяти лет.

Сертификат соответствия ТС RU C-BY.AB24.B.02289

Верстат мощный, простой, з большой единой рабочей поверхностью.

Верстат деревообрабатывающий бытовой выпускается в следующих модификациях:


Клacc верстата по СТБ МЭК 61029-1, ГОСТ МЭК 61029-1 - первый.

Верстат должен использоваться в закрытых бытовых помещениях, кpoме жилых.

Виконання по степени защиты влаги - незащищенное.

Верстат може работать в следующих условиях.

Комплект поставки деревообрабатывающего верстата СДМП-2200

  1. Верстат деревообрабатывающий многофункциональный 1
  2. Приспособление для поперечної распиловки под углом 1 рис. 1, поз. 6
  3. Кожух 1 рис. 2, поз. 11
  4. Ручка 4 рис. 3, поз. 14 ,17; рис. 4, поз. 2 рис. 7, поз. 39
  5. Ограждение 1 рис. 3, поз. 16
  6. Уголок 1 рис. 3, поз. 18
  7. Нож расклинивающий** 1 рис. 7, поз. 28
  8. Кожух** 1 рис. 7, поз. 34
  9. Ось** 1 рис. 7, поз. 29
  10. Вставка 1 рис. 7, поз. 31
  11. Фиксатор 1 рис. 7, поз. 35
  12. Линейка 1 рис. 7, поз. 36
  13. Накладка 1 рис. 7, поз. 38
  14. Шайба 2 рис. 7, поз. 40
  15. Направляющая 2 рис. 7, поз. 41
  16. Кожух стружковыброса 1 рис. 4, поз. 1
  17. Толкатель* 1 Рис. 1, поз. 11

  18. Винт М4×7 ГОСТ 17475-80 7 рис. 7, поз. 32
  19. Винт М5×8 ГОСТ 17475-80 2 рис. 7, поз. 37
  20. Винт М5×12 ГОСТ 28963-91 2 рис. 7, поз. 30
  21. Гайка М5 ГОСТ 5915-70 1 рис. 7, поз. 33
  22. Ключ 7812-0372 Х9 ГОСТ 11737-93 1 рис. 1, поз. 12
  23. Диск пильный Ø250×Ø32×3, z=24 1 рис. 7, поз. 24
  24. Фреза дискова Ø125 мм* 1 рис. 11

Дополнительные приспособления к верстату СДМП-2200





СДМП-2200 Загальний вигляд комбинированного деревообрабатывающего верстата

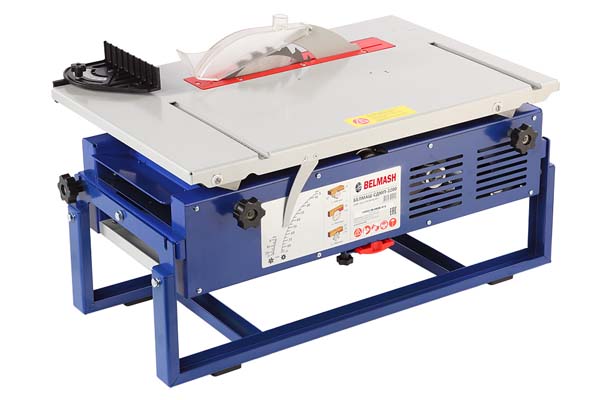

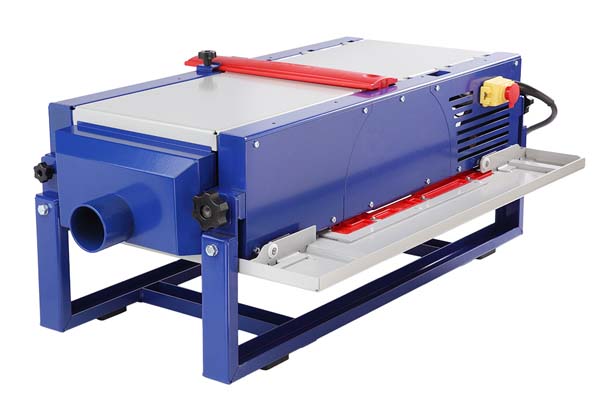

Фото комбинированного верстата СДМП-2200

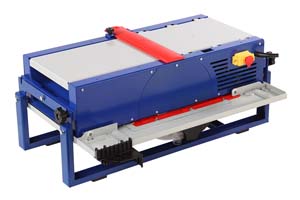

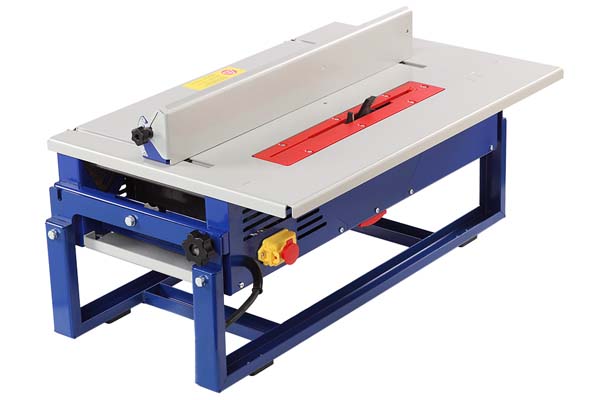

Фото комбинированного верстата СДМП-2200

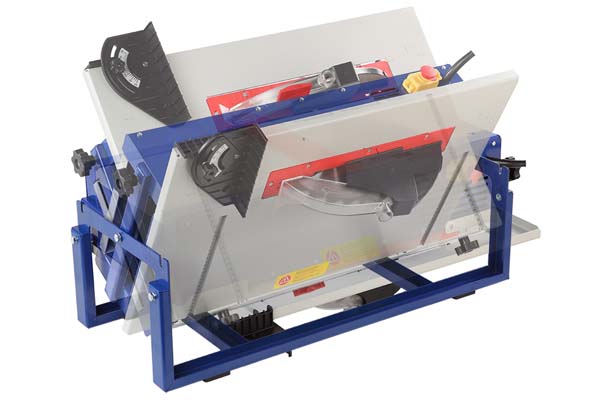

Фото комбинированного верстата СДМП-2200

Фото комбинированного верстата СДМП-2200

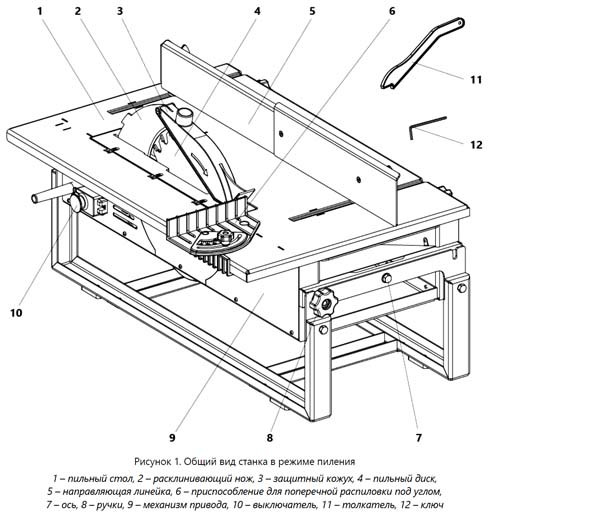

Загальний вигляд верстата СДМП-2200 в режиме пиления

>Загальний вигляд верстата СДМП-2200 в режиме пиления

  1. пильный стол
  2. расклинивающий нож
  3. защитный кожух
  4. пильный диск
  5. направляющая линейка
  6. пристрій для поперечної распиловки под углом
  7. ось
  8. ручки
  9. механізм привода
  10. выключатель
  11. толкатель
  12. ключ

Верстат представляет собой електромеханическое пристрій. В качестве приводу используется асинхронный електродвигатель. Вращение от двигуна к ножевому валу і пильному валу (на котором установлен пильный диск) передається з помощью поликлиноременной передачи. Ремень охватывает ведущий і два ведомых шкива. Натяжение ремня осуществляется натяжным роликом. Схема розположення ремня показана на рисунке 15.

Загальний вигляд верстата в режиме пиления представлен на рисунке 1.

В режиме пиления пильный стол 1 имеет функцию подъема по высоте.

Выключатель 10 Верстата имеет специальную защиту от непроизвольного увімкнення.

Для ориентации заготовки относительно режущего инструмента (пильного диска или дисковий фрезы) і обеспечения її прямолинейного руху верстат оснащен направляющей линейкой 5 і пристрійм для поперечної распиловки под углом 6.

С целью предотобертання заклинивания пильного диска 4 во время реза в конструкції верстата предусмотрен расклинивающий нож 2 з защитным кожухом 3.

Верстат оборудован мерной шкалой, указывающей глубину пропила і ширину распиливаемой заготовки.

Для того, чтобы перейти з операции пиления на строгание і наоборот, необходимо расфиксировать ручки 8 і повернуть механізм приводу 9 на оси 7 на 180° і зафиксировать ручками 8. При переходе з операции пиления на строгание обязательно установите на расклинивающий нож 2 кожух 11 (рис. 2).

Такая конструкция позволяет быстро і легко переналаживать верстат на необходимый вигляд обробки.

В режиме строгания (рис. 3) загрузочный стол 20 имеет возможность опускаться ниже уровня приемного стола 19 з помощью ручки 12, вращая которую можно обеспечить установку необходимой глубины строгания. На верстат устанавливается линейка 15 і защитное ограждение ножевого вала 16.

Кожух стружковыброса 1 (рис. 4) предназначен для соединения верстата з пристрійм для удаления стружки при строгании. Присоединительный патрубок имеет посадочный диаметр 63 мм.

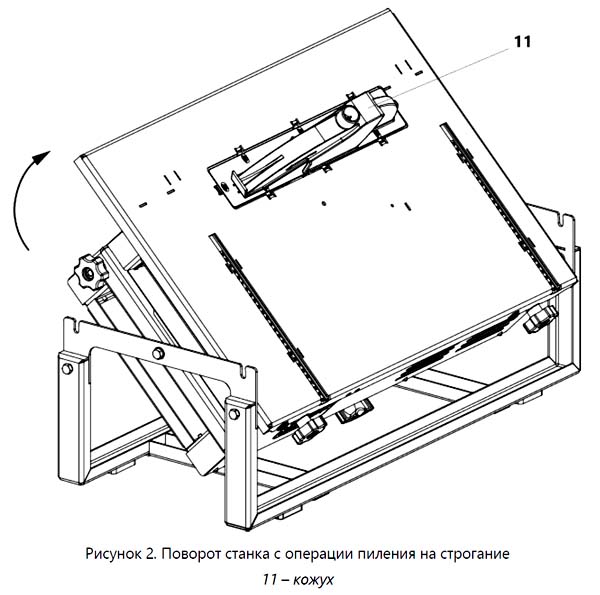

Поворот верстата СДМП-2200 з операции пиления на строгание

Поворот верстата СДМП-2200 з операции пиления на строгание

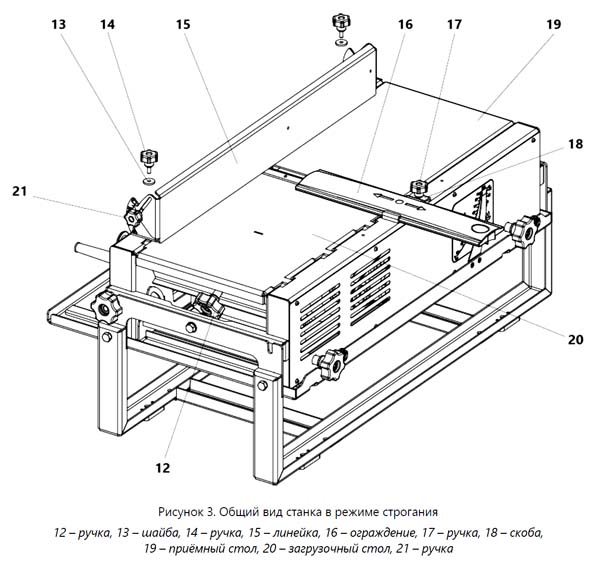

Загальний вигляд верстата СДМП-2200 в режиме строгания (фугования)

Загальний вигляд верстата при операции строгания (фугования) комбинированного верстата СДМП-2200

  1. ручка
  2. шайба
  3. ручка
  4. линейка
  5. ограждение
  6. ручка
  7. скоба
  8. приёмный стол
  9. загрузочный стол
  10. ручка

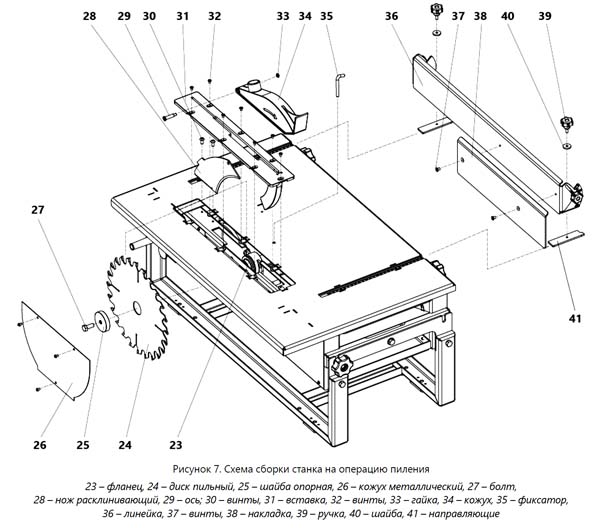

Схема сборки верстата СДМП-2200 для операции пиления

Схема сборки верстата СДМП-2200 на операцию пиления

  1. фланец
  2. диск пильный
  3. шайба опорная
  4. кожух металлический
  5. болт
  6. нож расклинивающий
  7. ось
  8. винты
  9. вставка
  10. винты
  11. гайка
  12. кожух
  13. фиксатор
  14. линейка
  15. винты
  16. накладка
  17. ручка
  18. шайба
  19. направляющие

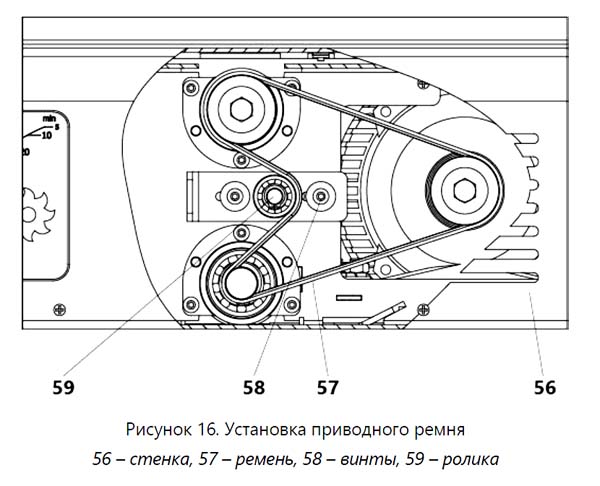

Установка приводного ремня верстата СДМП-2200

Установка приводного ремня верстата СДМП-2200

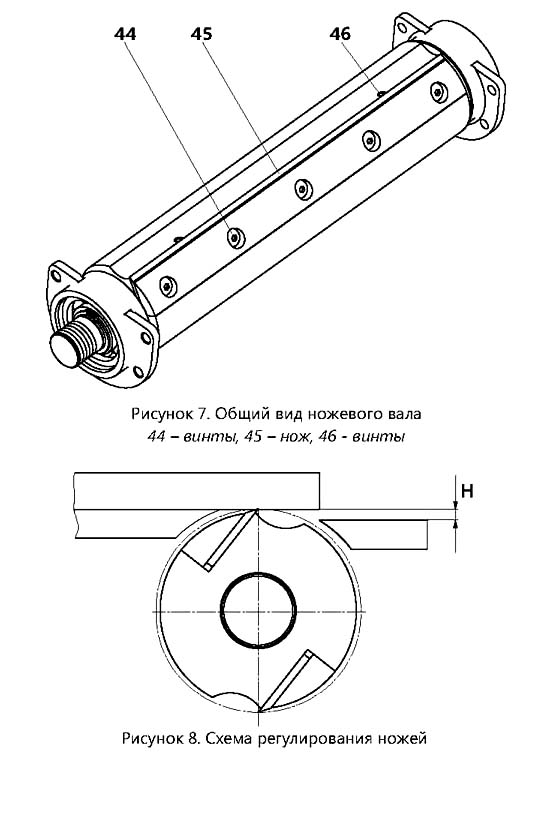

Загальний вигляд ножевого вала і регулировка ножей на комбинированном станке СДМП-2200

Загальний вигляд ножевого вала і регулировка ножей на комбинированном станке СДМП-2200

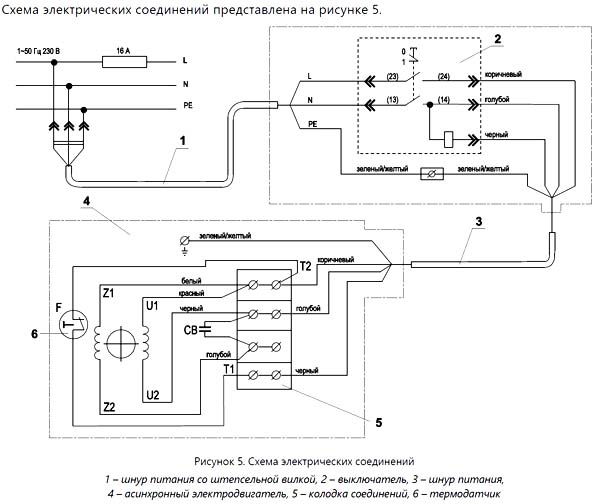

Схема електрична принципова комбинированного деревообрабатывающего верстата СДМП-2200

Схема електрична комбинированного верстата СДМП-2200

Тип електродвигуна - Асинхронный однофазный з рабочими і пусковыми конденсаторами.





СДМП-2200. Відеоролик




Технічні характеристики комбинированного верстата СДМП-2200

Наименование параметра СДМ-2000 СДМ-2200 СДМ-2500 СДМП-2200
Фугование (строгание). Основні параметри верстата
Наибольшая ширина фугования (строгания), мм 230 250 270 230
Наибольшая глубина снимаемого слоя за один проход при строгании, мм 3 3 3 3
Частота обертання пильного диска і дисковий фрезы на холостом ходу, об/мин 2850 2850 2850 2850
Частота обертання ножевого вала і кінцівой фрезы на холостом ходу, об/мин 7700 7700 7700 6000
Максимальная толщина заготовки, прижимаемая прижимным пристрійм, не более, мм 65 65 65 65
Максимальные розміри заготовки, Д×Ш×В (толщина), мм 2000 × 230 × 85 2000 × 250 × 100 2000 × 270 × 117 2000 × 230 × 88
Розміри строгального ножа, мм 230 х 2 х 20 250 х 2 х 20 270 х 2 х 20 230 х 2 х 20
Количество строгальных ножей 2 2 2 2
Пиление. Основні параметри верстата
Диапазон глубины пропила, мм 0..85 0..100 0..117 0..88
Наибольший диаметр пильного диска, мм 250 280 315 Ø250 х Ø32 х 3,2 z=24
Наибольший диаметр дисковий фрезы, мм 125 125 125 125
Фрезерование кінцівой фрезой
Наибольший диаметр кінцівой фрезы, мм 6..12 6..12 6..12 -
Електроустаткування верстата
Род тока питающей сети 220В 50Гц 220В 50Гц 220В 50Гц 220В 50Гц
Количество електродвигателей на станке, шт 1 1 1 1
Електродвигун - номинальная мощность, кВт 2,0 2,2 2,5 2,2
Тип електродвигуна при 220 В Асинхронный з короткозамкнутым ротором Асинхронный з короткозамкнутым ротором Асинхронный з короткозамкнутым ротором Асинхронный з короткозамкнутым ротором
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм 806 × 793 × 445 876 × 829 × 460 949 × 849 × 512 801 × 497 × 440
Масса верстата, кг 50 53 58 55
