Відомості про виробника токарно-револьверного верстата 1Е140, 1Е125

Виробник і розробник токарно-револьверного верстата моделі 1Е140, 1Е125 - Хабарівський верстатобудівний завод.

Хабарівський верстатобудівний завод у різні роки випускав, також, моделі 1Е140 (1Е125), 1П140 (1П125, 1П165), 1Г140П (1Г125П, 1Г165П), 1Б140П (1Б125П) 1

На жаль завод збанкрутував у 2005 році.

Верстати, що випускаються Хабарівським верстатобудівним заводом

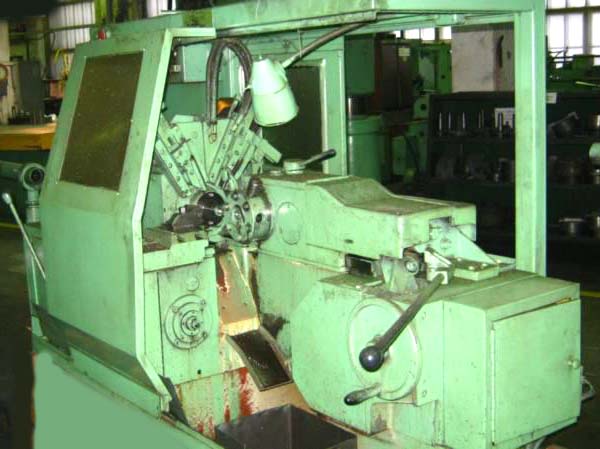

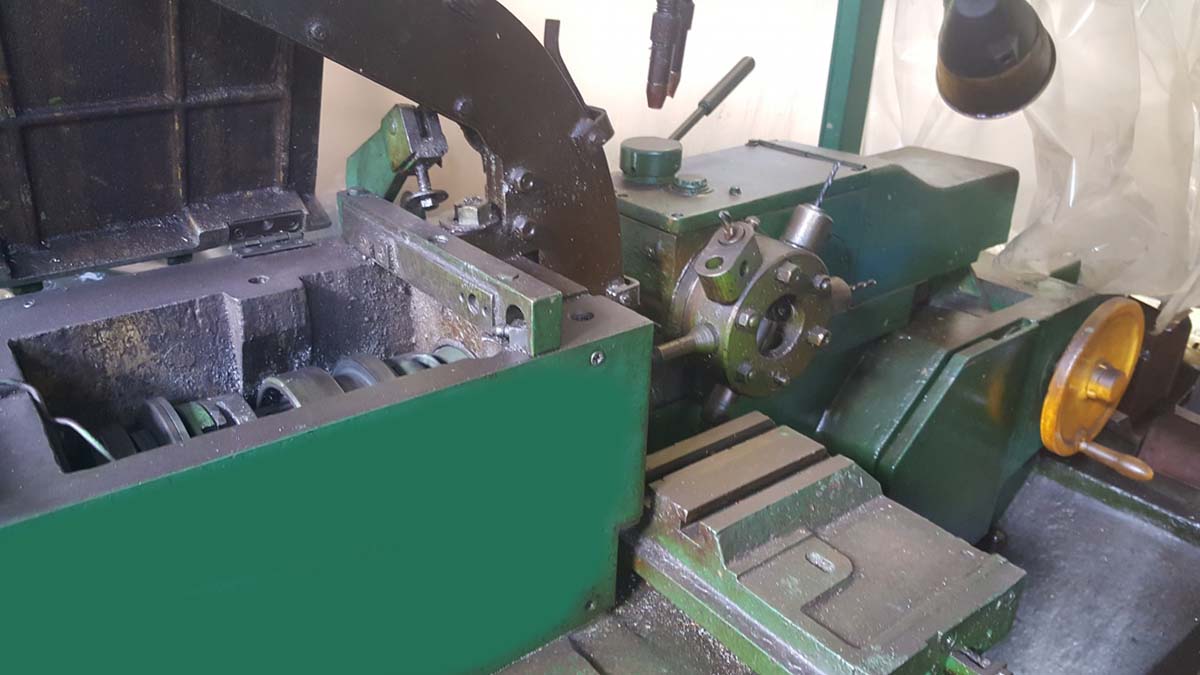

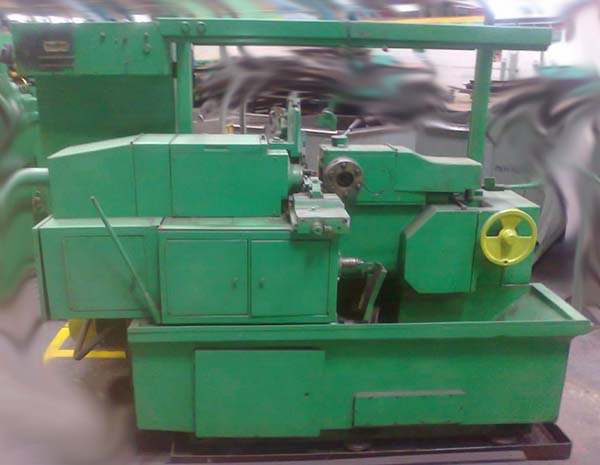

1Е140, 1Е140п, 1Е125, 1Е125п верстат автомат токарно-револьверний одношпиндельний. Призначення, сфера застосування

Автомати токарно-револьверні одношпиндельні пруткові моделі 1Е140, 1Е140п і 1е125, 1Е125п призначені для токарної обробки деталей типу тіл обертання з діаметральними розмірами відповідно до 40 і 25 мм і довжиною до 10 та шестигранного каліброваного прутка не нижче 4 класу точності за ГОСТ 7417-75, ГОСТ 8559-75х та ГОСТ 8560-67 в умовах масового та серійного виробництва. При застосуванні групової обробки деталей автомати можуть ефективно використовуватись у дрібносерійному виробництві.

Автомат 1Е140 призначений в основному для обробки кольорових металів та їх сплавів, можлива також обробка сталей.

Всі операції, крім завантаження прутка, автоматизовані.

У виконанні автомата 1Е140 передбачено:

новий варіант конструкції шпиндельної бабки з установкою підшипників на кшталт «Триплекс»;
револьверний супорт з V-подібною напрямною;
фіксування револьверної головки на зубчастиний вінець.

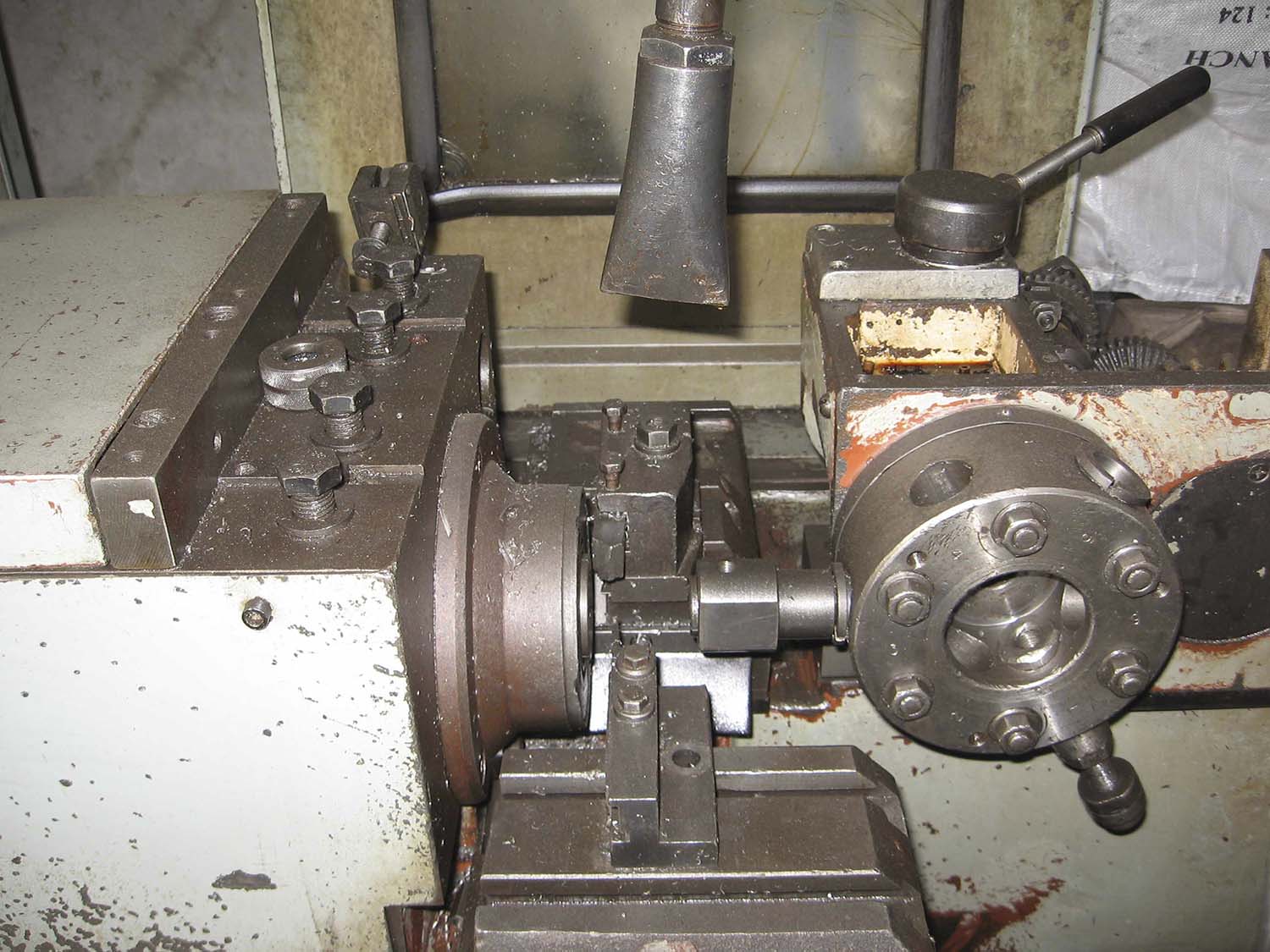

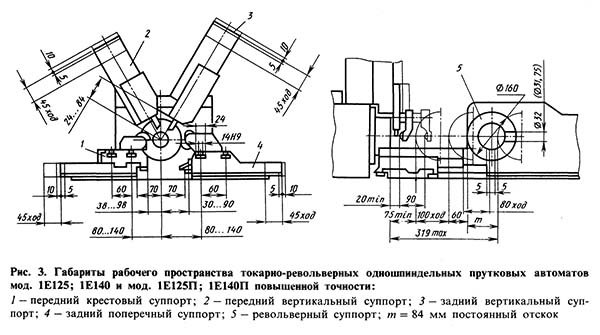

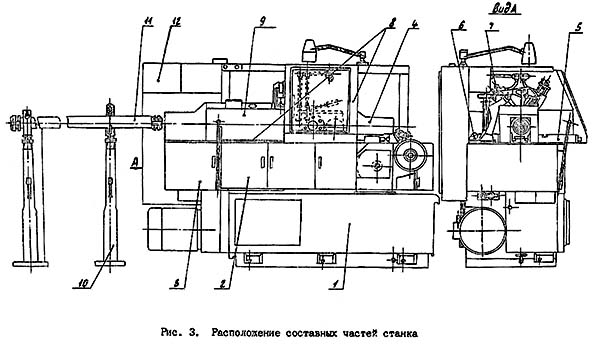

Автомат 1Е140 має супорти:

Револьверний супорт, який переміщається напрямними вздовж осі шпинделя;
Два поперечні горизонтальні супорти - передній і задній;
Один поперечний вертикальний супорт.

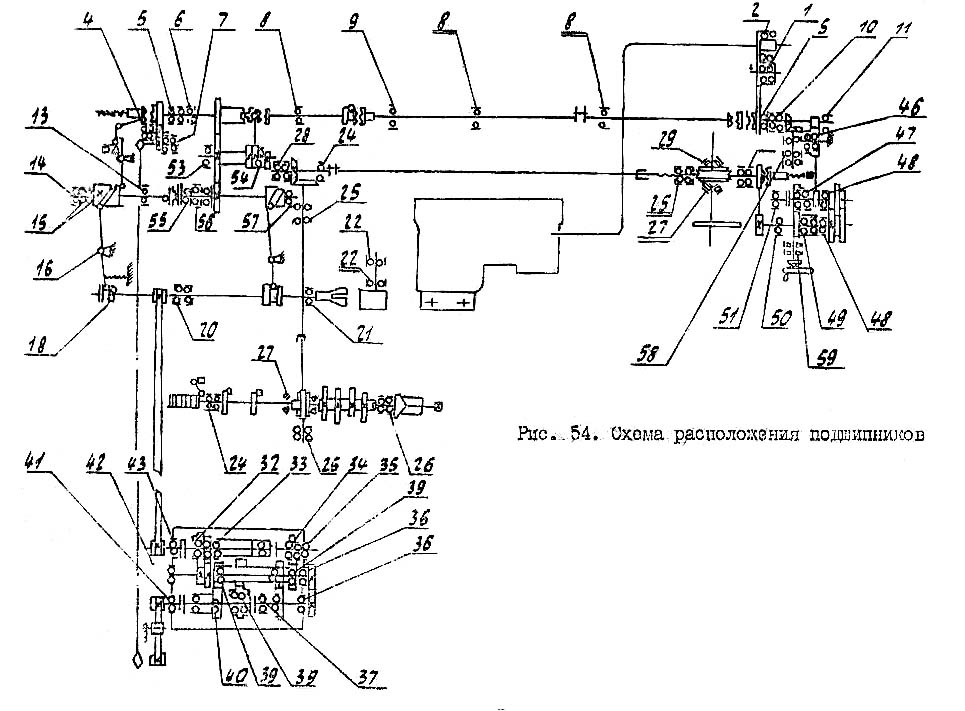

Привід шпинделя — від електродвигуна через коробку швидкостей з електромагнітними муфтами та плоскозубчасту ременну передачу.

Автоматична зміна швидкості шпинделя здійснюється командоапаратом за допомогою перемикання електромуфт.

Привід допоміжного руху — від електродвигуна головного приводу через плоскозубчасту ремінну передачу та трензель.

Для скорочення часу на неодружені ходи та переналагодження в автоматі передбачено швидке обертання розподільчого валу та знімний блок кулачків поперечних супортів.

Всі механізми та робочі вузли верстата рухаються від кулачків допоміжного та розподільчого валів.

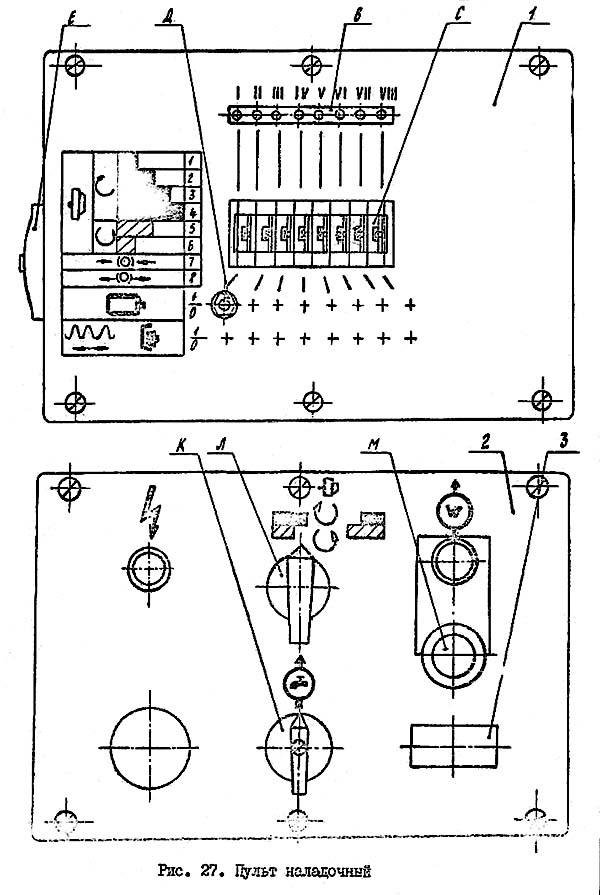

В автоматі програмуються в циклі частота обертання шпинделя, включення електродвигуна пристроїв, гальмування шпинделя і швидке обертання розподільчого валу. Автомат має блокувальні та запобіжні пристрої для забезпечення вимог техніки безпеки.

Автомат 1Е140 в основному виконанні постачається:

з револьверною головкою на 6 позицій;
із системою охолодження індустріальною олією або сульфофрезолом;
з пристроями для обробки довгих деталей до 105 мм.

Крім того, автомат може поставлятися:

з револьверною головкою на 8 позицій;
із застосуванням охолодження емульсією;
з пристроями для обробки коротких деталей до 40 мм та меншим часом допоміжних переміщень.

Шорсткість обробленої поверхні V 6 по сталі, V 7 за кольоровими металами.

Точність обробки 3 клас, з каліброваного прутка не нижче 4 класу.

Клас точності автомата - Н, П за ГОСТ 8-82Е.

Умови експлуатації автомата - УХЛ4 за ГОСТ 15150-69.

Всі операції, крім завантаження прутка, автоматизовані. Верстат можна вбудовувати в автоматичну лінію.

У конструкції автомата передбачені: застосування гідростатичних опор у шпиндельній бабці верстата; револьверний супорт з V-подібною напрямною та фіксуванням револьверної головки на зубчастиний вінець.

Привід шпинделя здійснюється від електродвигуна через коробку швидкостей з електромагнітними муфтами та клинопасову передачу. Автоматичне зміна швидкості здійснюється командоапаратом за допомогою електромуфт. Привід допоміжного руху - від електродвигуна приводу допоміжного валу через ланцюгову та зубчасту передачі. Для скорочення часу на неодружені ходи та переналагодження в автоматі передбачені швидке обертання розподільчого валу та знімний блок кулачків поперечних супортів. Всі механізми та робочі вузли верстата рухаються від кулачків розподільчого та допоміжного валів.

В автоматі програмуються у циклі:

частота обертання шпинделя
увімкнення електродвигуна пристроїв
гальмування шпинделя
швидке обертання розподільчого валу

Автомат 1Е140 має блокувальні та запобіжні пристрої для забезпечення вимог техніки безпеки.

Верстат можна вбудовувати в автоматичну лінію.

Токарно-револьверні автомати моделей 1е140 та 1Б125 відрізняються між собою пристроєм шпиндельної бабки та комплектацією приладдям.

Клас точності автомата Н за ГОСТ 8—82Е.

Умови експлуатації автомата - УХЛ4 за ГОСТ 15150-69.

Одношпиндельні автомати та напівавтомати. Токарно-револьверні верстати. Загальні відомості

Синоніми: токарно-револьверний верстат, револьверний верстат, токарно-револьверний напівавтомат, токарно-револьверний автомат, turret lathe, automatic turret lathe.

Принцип роботи токарно-револьверного автомата

Принцип роботи токарно-револьверного верстата

Принцип роботи токарно-револьверного автомата

На відміну від автоматів поздовжнього точення шпиндельна бабка 1 токарно-револьверного автомата встановлена на станині жорстко і поздовжнього переміщення не має (рис. 81).

Для нарізування різьблення на заготовці різьбонарізним інструментом, що не обертається, шпиндель 2 автомата обертається у двох напрямках:

А — за годинниковою стрілкою він має ліве обертання (звинчування інструменту);
Б - проти годинникової стрілки праве обертання (нарізання різьблення).

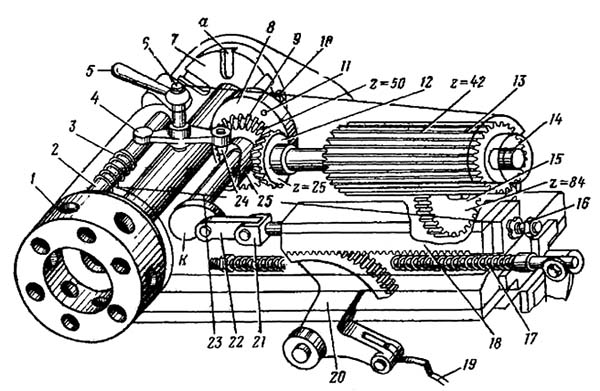

Крім поперечних супортів 3 токарно-револьверний автомат має поздовжній револьверний супорт 5, на якому встановлена поворотна шестипозиційна (I-VI) револьверна головка 4 з інструментами для обробки поздовжньою подачею. В одній позиції револьверної головки встановлюється спеціальний упор 6, що обмежує величину подачі дроту 7.

Наявність в токарно-револьверних автоматах трьох (а в деяких і чотирьох) поперечних супортів і поздовжнього револьверного супорта значно розширює їх технологічні можливості порівняно з автоматами поздовжнього точення і дозволяє обробляти на них досить складні заготовки із застосуванням великої кількості різноманітних різальних інструментів. Застосування спеціальних пристроїв ще більше розширює їх технологічні можливості.

Більшість робочих операцій виконується при швидшому лівому обертанні шпинделя, а такі операції, як нарізання різьблення, розгортання та деякі інші, - при більш повільному правому обертанні шпинделя. Перемикання напрямків обертання шпинделя проводиться автоматичноки.

Недоліком токарно-револьверних автоматів є необхідність подавати пруток відразу на всю довжину заготовки, що обробляється. При великому вильоті l прутка зі шпинделя він прогинатматися під дією сили різання Рz, що призводитиме до зниження точності обробки.

1Б140 Схема обробки заготовки на токарно -револьверному верстаті

Схема обробки заготовки на токарно-револьверному автоматі

Схема обробки заготовки на токарно-револьвер . Дивитись у збільшеному масштабі

На рис. 82 показано обробку заготівлі типової деталі на токарно-револьверному автоматі. Після відрізки деталі та відходу відрізного різця проводиться швидка подача дроту до упору (I) відразу на всю довжину заготовки. Потім проводиться послідовна обробка заготівлі різальними інструментами (II-VII), що встановлюються в робочу позицію при періодичному повороті револьверної головки, та інструментами поперечних супортів.

Позначення одношпиндельних автоматів та напівавтоматів:

Перша цифра у позначенні - група: 1 — верстат токарної групи
Друга цифра - підгрупа: 1 - одношпиндельний автомат або напівавтомат
Останнє число: діаметр обробки прутків, наприклад: 25, 40, 65 мм
Літера в позначенні: покоління верстата (серія тощо), наприклад: Б, Е, П, Г, І.
Остання літера П означає, що цей верстат має підвищену точність згідно з ГОСТ 8—82Е

Приклад позначення одношпиндельних автоматів та напівавтоматів: 1Б140, 1Е140, 1П140, 1Г140П, 1І125П, 1І140П, 1І165П.

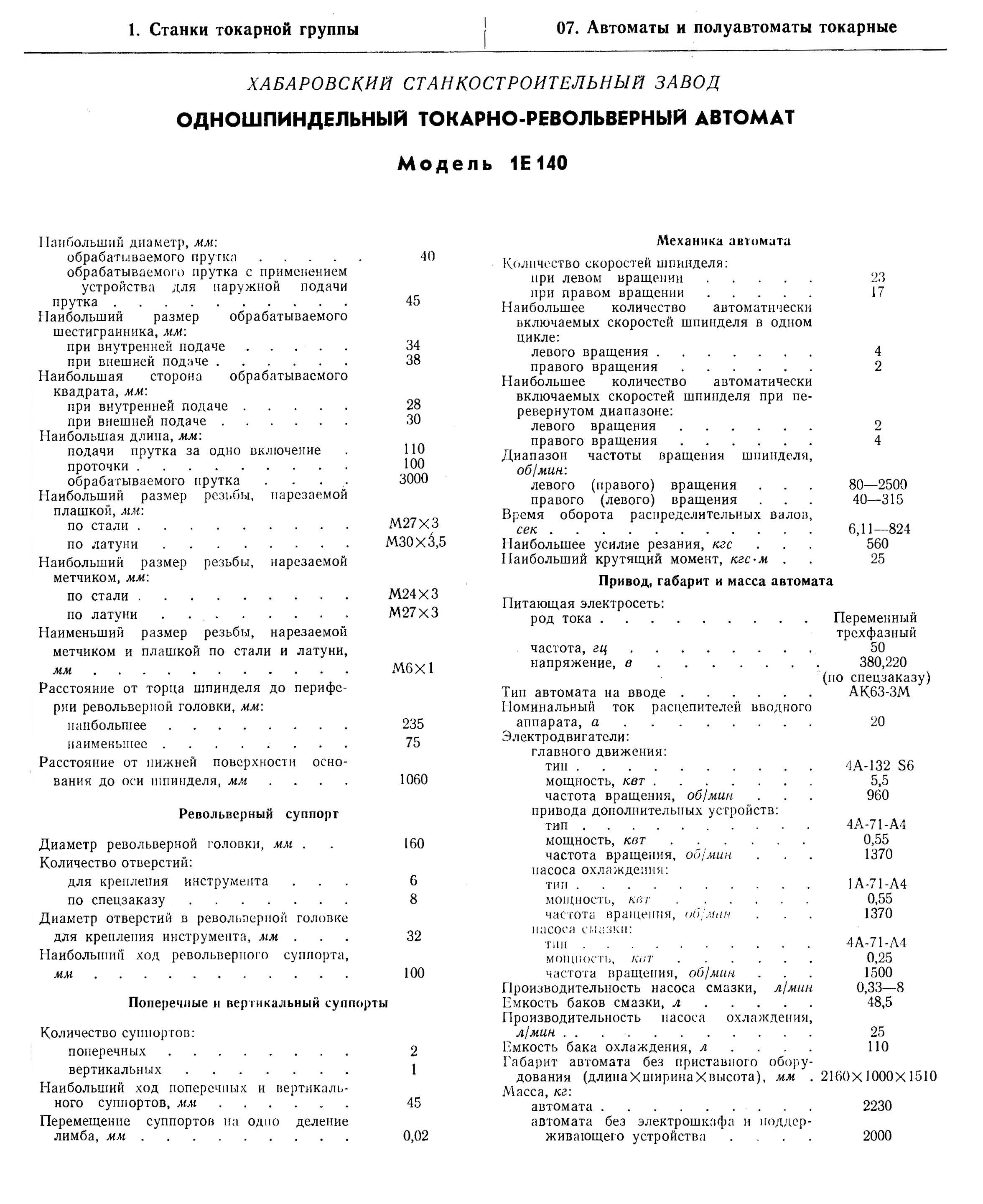

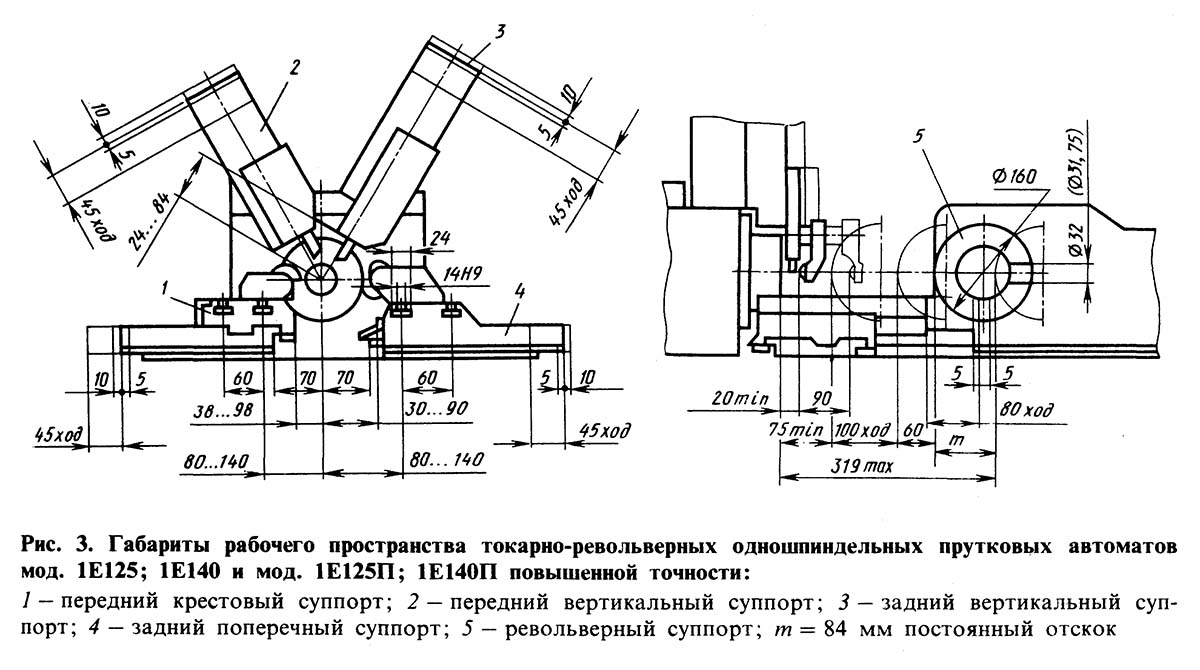

Технічні характеристики токарно-револьверного верстата 1е140

Розробник: Ленінградське СКБ прецизійного верстатобудування, м. Ленінград.

Виробник: Хабарівський верстатобудівний завод, м. Хабаровськ.

Найбільший діаметр прутка, що обробляється, при внутрішній/зовнішній подачі - Ø 40 / 45 мм
Найбільша довжина заготовки, що обробляється - 105 мм
Найбільша довжина подачі прутка - 110 мм
Найбільша довжина проточки від револьверного супорта - 100 мм
Найбільша довжина прутка - 3000 мм
Найбільше поздовжнє переміщення револьверного супорта - 319 мм
Кількість інструментів у револьверній головці - 8
Кількість поздовжніх супортів (кріпиться на поперечному супорті) - 1
Найбільший хід поздовжнього супорта від кулачка - 80 мм
Кількість горизонтальних поперечних супортів - 2
Найбільший хід горизонтальних поперечних супортів – 45 мм
Кількість вертикальних поперечних супортів - 2
Найбільший хід вертикальних супортів - 45 мм
Потужність головного приводу - 5,5 кВт
Вага верстата повна - 2,3 т

Шпиндель токарно-револьверного верстата 1е140

Діаметр отвору в шпинделі - Ø 53 мм
Межі чисел оборотів шпинделя при прямому (лівому) обертанні - 80..2500 об/хв і 80..320 при зворотному (правому) обертанні.
