1І140п, 1І125п Верстат токарно-револьверний одношпиндельний прутковий автомат
схеми, опис, характеристики

1І140п, 1І125п Верстат токарно-револьверний








Відомості про виробника токарно-револьверного верстата 1І140п, 1І125п

Виробник та розробник токарно-револьверного верстата моделі 1І140п, 1І125п - Хабарівський верстатобудівний завод.

Хабарівський верстатобудівний завод у різні роки випускав, також, моделі 1Е140 (1Е125), 1П140 (1П125, 1П165), 1Г140П (1Г125П, 1Г165П), 1Б140П (1Б125П) 1

На жаль завод збанкрутував у 2005 році.





Верстати, що випускаються Хабарівським верстатобудівним заводом


1І140П, 1І125П Верстат автомат токарно-револьверний одношпиндельний прутковий. Призначення, сфера застосування

Автомати токарно-револьверні одношпиндельні пруткові моделі 1І140П та 1і125п призначені для токарної обробки деталей типу тіл обертання з діаметральними розмірами відповідно до 40 та 25 мм та довжиною до 105 їм з круглого, квадратного та шестигранного. не нижче 4 класу точності за ГОСТ 7417-75, ГОСТ 8559-75х та ГОСТ 8560-67 в умовах масового та серійного виробництва. При застосуванні групової обробки деталей автомати можуть ефективно використовуватись у дрібносерійному виробництві.

В якості пристрій верстат 1І140П може мати магазинний пристрій для обробки деталей із штучних заготовок.

Автомат 1І140П призначений в основному для обробки кольорових металів та їх сплавів, можлива також обробка сталей.


На автоматі 1І140П обробляються прутки круглого та багатогранного перерізу не нижче 11-го квалітету точності за ГОСТ 7417—75.

Шорсткість оброблюваної поверхні:

Розсіювання настроєного розміру, одержуваного різцем, встановленим у револьверній головці, при обробці кольорового металу протягом двох змін — 15 мкм після попереднього підігріву верстата протягом 0,5 год.

У конструкції автомата 1І140П передбачені: застосування гідростатичних опор у шпиндельній бабці верстата; револьверний супорт з V-подібною напрямною та фіксуванням револьверної головки на зубчастиний вінець.

Привід шпинделя здійснюється від електродвигуна через коробку швидкостей з електромагнітними муфтами та клинопасову передачу. Автоматичне зміна швидкості здійснюється командоапаратом за допомогою електромуфт. Привід допоміжного руху - від електродвигуна приводу допоміжного валу через ланцюгову та зубчасту передачі. Для скорочення часу на неодружені ходи та переналагодження в автоматі передбачено швидке обертаннярозподільного валу та знімний блок кулачків поперечних супортів. Всі механізми та робочі вузли верстата рухаються від кулачків розподільчого та допоміжного валів.

В автоматі програмуються у циклі:

Автомат 1І140П має блокувальні та запобіжні пристрої для забезпечення вимог техніки безпеки.

Верстат можна вбудовувати в автоматичну лінію.

Токарно-револьверні автомати моделей 1і140п та 1Б125 відрізняються між собою пристроєм шпиндельної бабки та комплектацією приладдям.

Клас точності автомата Н за ГОСТ 8—82Е.

Умови експлуатації автомата - УХЛ4 за ГОСТ 15150-69.


Одношпиндельні автомати та напівавтомати. Токарно-револьверні верстати. Загальні відомості

Синоніми: токарно-револьверний верстат, револьверний верстат, токарно-револьверний напівавтомат, токарно-револьверний автомат, turret lathe, automatic turret lathe.


Принцип роботи токарно-револьверного автомата

Принцип роботи токарно-револьверного верстата

Принцип роботи токарно-револьверного автомата


На відміну від автоматів поздовжнього точення шпиндельна бабка 1 токарно-револьверного автомата встановлена на станині жорстко і поздовжнього переміщення не має (рис. 81).

Для нарізування різьблення на заготовці різьбонарізним інструментом, що не обертається, шпиндель 2 автомата обертається у двох напрямках:

Крім поперечних супортів 3 токарно-револьверний автомат має поздовжній револьверний супорт 5, на якому встановлена поворотна шестипозиційна (I-VI) револьверна головка 4 з інструментами для обробки поздовжньою подачею. В одній позиції револьверної головки встановлюється спеціальний упор 6, що обмежує величину подачі дроту 7.

Наявність в токарно-револьверних автоматах трьох (а в деяких і чотирьох) поперечних супортів і поздовжнього револьверного супорта значно розширює їх технологічні можливості порівняно з автоматами поздовжнього точення і дозволяє обробляти на них досить складні заготовки із застосуванням великої кількості різноманітних різальних інструментів. Застосування спеціальних пристроїв ще більше розширює їх технологічні можливості.

Більшість робочих операцій виконується при швидшому лівому обертанні шпинделя, а такі операції, як нарізання різьблення, розгортання та деякі інші, - при більш повільному правому обертанні шпинделя. Перемикання напрямків обертання шпинделя здійснюється автоматично.

Недоліком токарно-револьверних автоматів є необхідність подавати пруток відразу на всю довжину заготовки, що обробляється. При великому вильоті l прутка зі шпинделя він прогинатматися під дією сили різання Рz, що призводитиме до зниження точності обробки.


1Б140 Схема обробки заготовки на токарно-револьверному верстаті

Схема обробки заготовки на токарно-револьверному автоматі

Схема обробки заготовки на токарно-револьвер . Дивитись у збільшеному масштабі



На рис. 82 показано обробку заготівлі типової деталі на токарно-револьверному автоматі. Після відрізки деталі та відходу відрізного різця проводиться швидка подача дроту до упору (I) відразу на всю довжину заготовки. Потім проводиться послідовна обробка заготівлі різальними інструментами (II-VII), що встановлюються в робочу позицію при періодичному повороті револьверної головки, та інструментами поперечних супортів.

Позначення одношпиндельних автоматів та напівавтоматів:

Приклад позначення одношпиндельних автоматів і напівавтоматів: 1Б140, 1Е140, 1П140, 1Г140П, 1І125П, 1І140П, 1І165П.


Технічні характеристики токарно-револьверного верстата 1140п

Розробник: Ленінградське СКБ прецизійного верстатобудування, м. Ленінград.

Виробник: Хабарівський верстатобудівний завод, м. Хабаровськ.

Шпиндель токарно-револьверного верстата 1140п

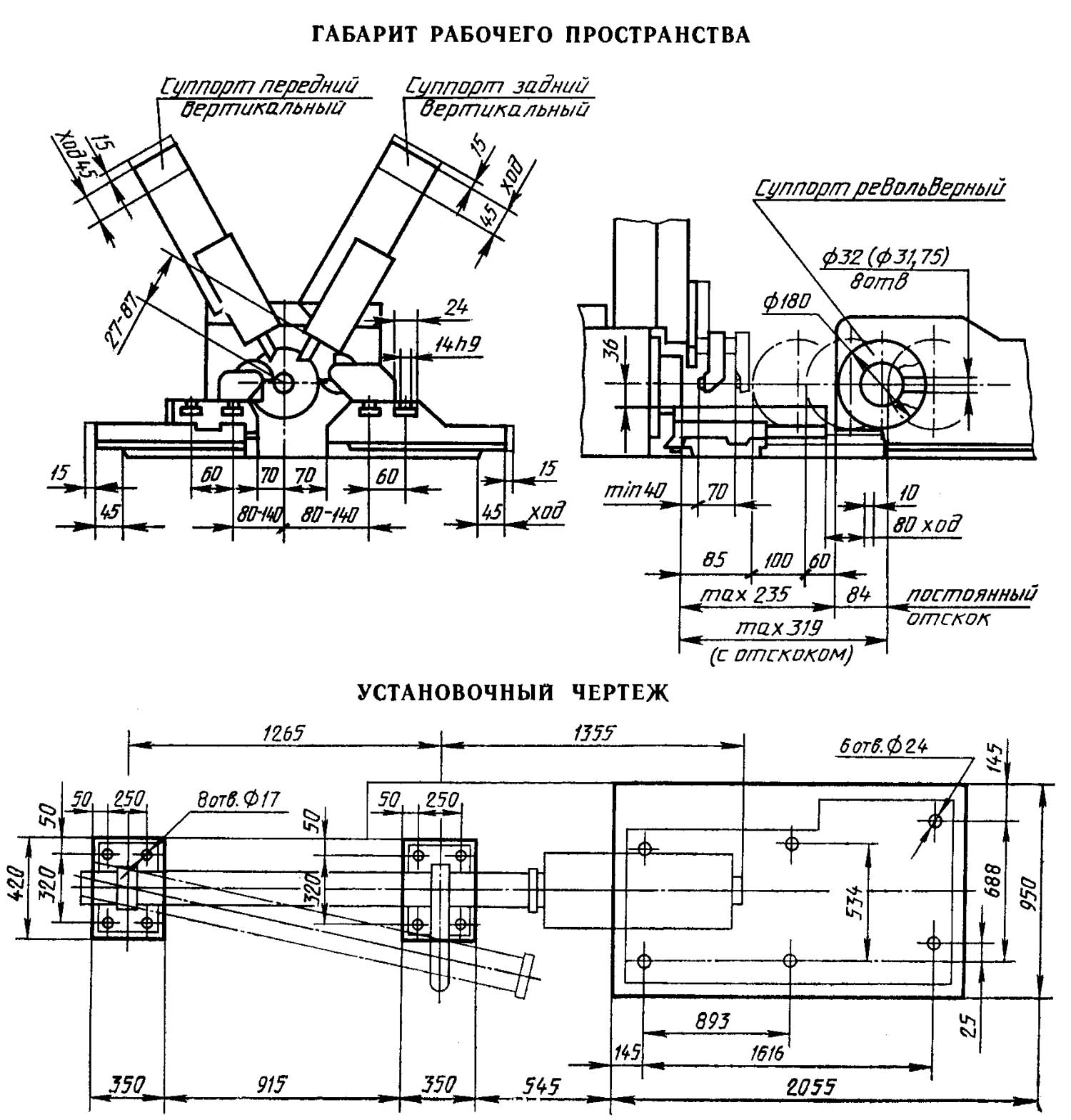

1І140п, 1І125п Габарит робочого простору токарно-револьверного верстата

1І142пп, 1 Верстата

Габарит робочого простору револьверного верстата 1140п

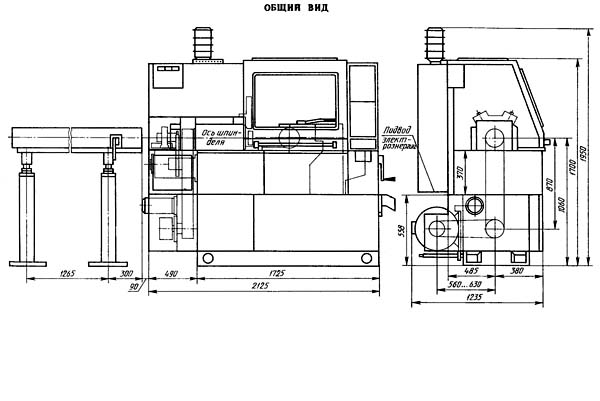

1І140п, 1І125п Загальний вигляд токарно-револьверного верстата

Фото токарного револьверного верстата 1І1

Загальний вигляд токарно-револьверного верстата 1і140п


1І140п, 1І125п фото

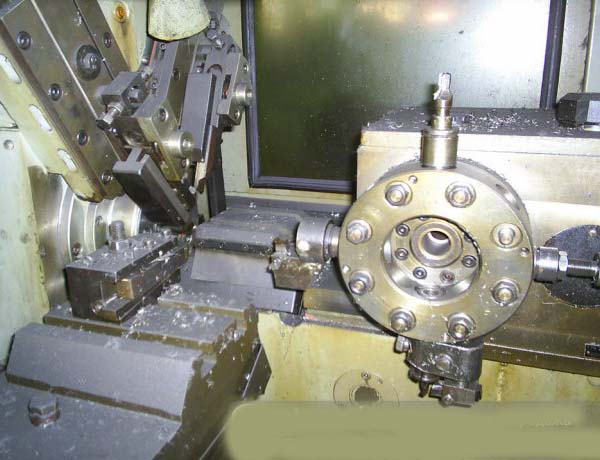

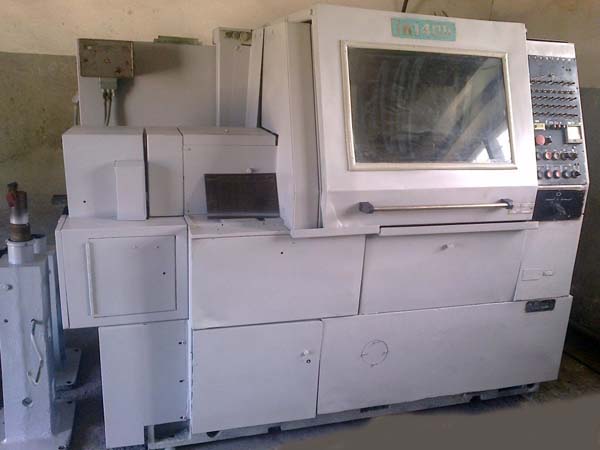

Фото токарно-револьверного верстата 1і140п


1І140п, 1І125п фото

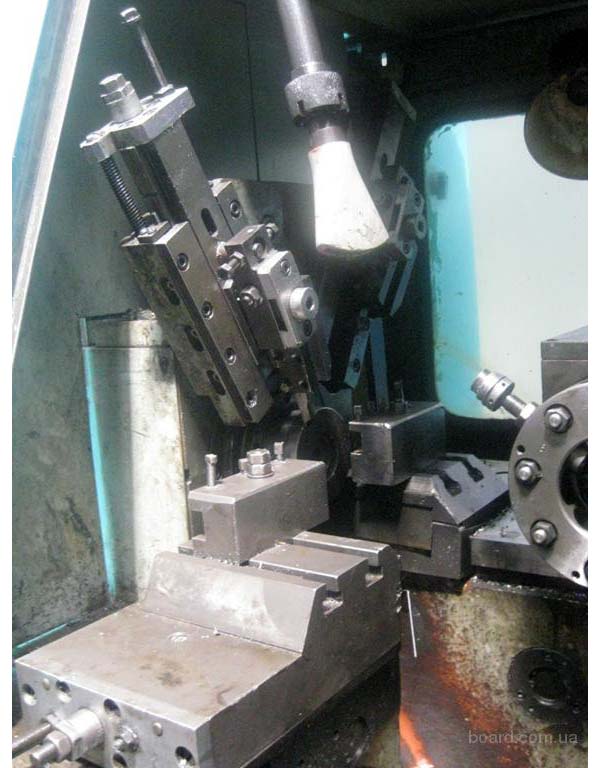

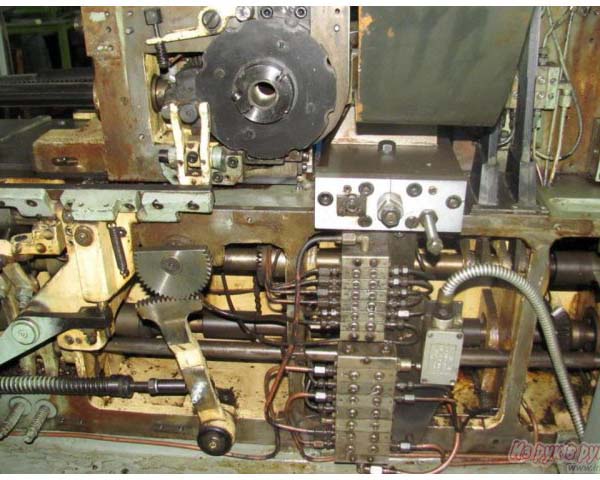

Фото супортів токарно-револьверного верстата 1і140п


1І140п, 1І125п фото

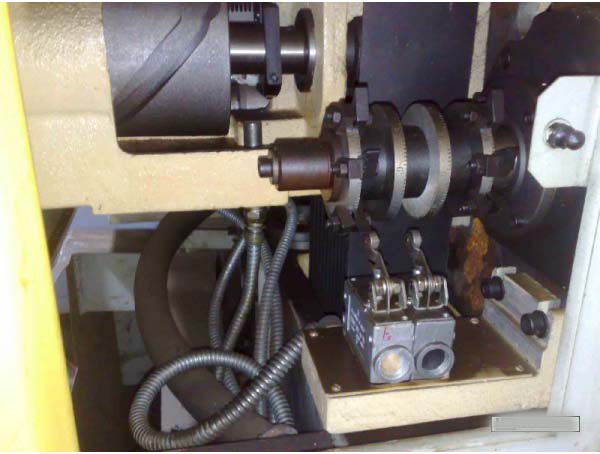

Фото командоапарату токарно-револьверного верстата 1і140п


1І140п, 1І125п фото

Фото токарно-револьверного верстата 1і140п


1І140п, 1І125п фото

Фото токарно-револьверного верстата 1і140п

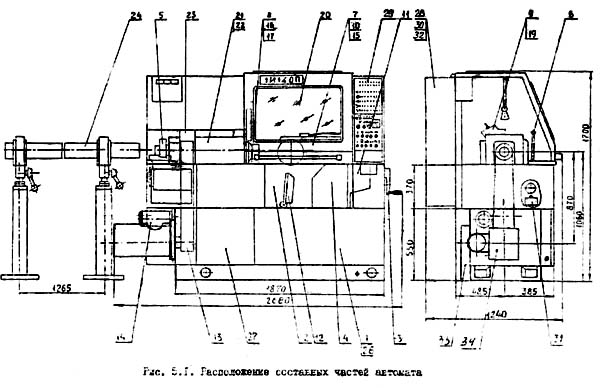

1І140п, 1І125п Склад токарно-револьверного верстата

1І140п, 1І125п склад

Розташування складових частинин револьверного верстата 1і140п


Специфікація основних вузлів верстата 1і140п

  1. Підстава - 1І140П.1.10.000
  2. Станіна - 1І140П.1.20.000
  3. Вал допоміжний - 1І140П.1.21.000
  4. Вали розподільні - 1І140П.1.22.000
  5. Механізм подачі прутка - 1І140П.1.23.000, 1І165П.1.23.000
  6. Механізм ручного підведення револьверного супорта - 1І140П.1.24.000
  7. Система подачі револьверного супорта - 1І140П.1.25.000
  8. Система подачі поперечних супортів - 1І140П.1.26.000
  9. Система подачі вертикальних супортів - 1І140П.1.27.000
  10. Привід повороту револьверної головки - 1І140П.1.29.000
  11. Коробка подач - 1І140П.1.50.000
  12. Уловлювач деталей - 1І140П.1.62.000
  13. Привід шпинделя - 1І140П.2.20.000, 1І125П.2.20.000
  14. Привід допоміжного валу - 1І140П.2.11.000
  15. Супорт револьверний - 1І140П.3.11.000
  16. Супорт передній поперечний - 1І140П.3.20.000
  17. Супорт задній поперечний - 1І140П.3.30.000, 1І165П.3.30.000
  19. Супорт задній вертикальний - 1І140П.3.50.000
  20. Огородження - 1І140П.3.90.000
  21. Бабка шпиндельна - 1І140П.4.10.000, 1І125П.4.10.000, 1І165П.4.10.000
  22. Пристрій для внутрішньої подачі прутка - 1І140П.4.20.000, 1І125П.4.20.000, 1І165П.4.20.000
  23. Огородження шпиндельної бабки - 1І140П.4.90.000, 1І65П.4.90.000
  24. Підтримуючий пристрій - 1І140П.5.90.000, 1І165П.5.11.000
  26. Монтаж системи охолодження - 1І140П.6.30.000
  27. Монтаж смазонної системи - 1І140П.6.60.000
  28. Розміщення електроустаткування - 1І140П.8.03.000
  29. Пульт - 1І140П.8.20.000
  30. Панель електрошафи - 1І140П.8.55.000
  31. Командоапарат - 1І140П.8.45.000
  32. Електрошафа - 1І140П.8.34.000
  33. Станція змащення коробки передач - 1І140П.6.76.000
  34. Коробка передач АКП 209-32Р

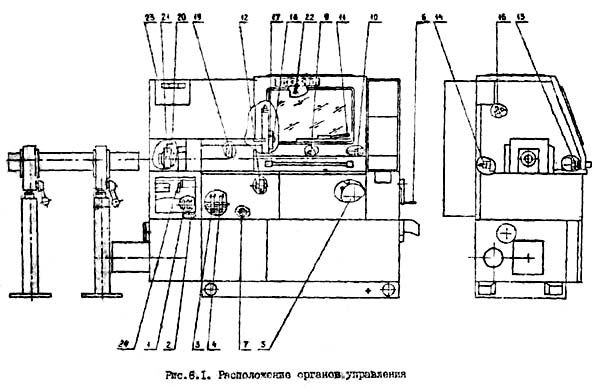

1І140п, 1І125п Розташування органів керування токарно-револьверним верстатом

1І140п, 1І12 Верстатом 1І140п, 1І125п

Розташування органів керування револьверним верстатом 1і140п


Перелік органів керування токарно-револьверного верстата 1І140п, 1І125п

  1. Ригельний барабан, що управляє перемиканнями командоапарата
  2. Командоапарат
  3. Ригельний барабан, що керує поворотом револьверної головки
  4. Ригельний барабан, що управляє включенням механізму подачі та затискання прутка
  5. Ригельний барабан, що керує пристроєм багаторазового відведення револьверного супорта, що постачається за додаткову плату
  6. Рукоятка для обертання вручну допоміжного валу
  7. Квадратна головка для повороту вручну розподільних валів
  8. Гвинти для регулювання натягу поліклінових ременів головного приводу
  9. Гайки для кріплення інструменту в отворах револьверної головки
  10. Гайка для зміни положення револьверної головки щодо торця шпинделя
  11. Рукоятка для звільнення вручну револьверної головки
  12. Отвори в важелях під стрижень для переміщення супорта вручну
  13. Гайка з лімбом для радіального регулювання переднього поперечного супорта
  14. Гайка з лімбом для радіального регулювання заднього поперечного супорта
  16. Гайка з лімбом для радіального регулювання заднього вертикального супорта
  17. Гвинти для поперечного регулювання різцетримача вертикального супорта
  18. Лімби для регулювання державки вертикального супорта вздовж осі шпинделя
  19. Гніздо під стрижень затискає прутка вручну при налагодженні автомата (при повороті вправо-затиснуте)
  20. Гвинт для регулювання довжини подачі прутка
  21. Гвинт дня закріплення труби, що подає
  22. Кран подачі охолоджувальної рідини
  23. Прилад керування мастилом
  24. Налаштування вихідного положення верстата та лічильника циклів

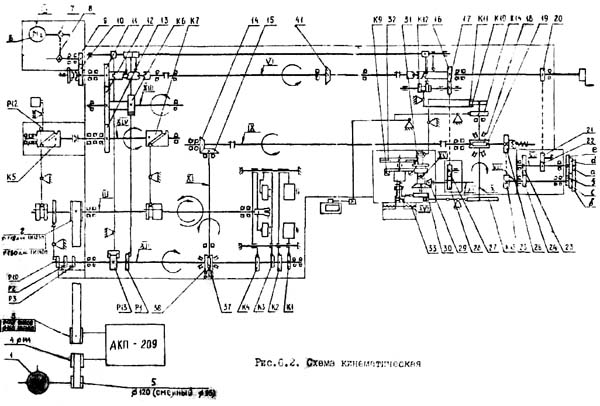

1і140п Кінематична схема токарно-револьверного верстата

1і140п Кінематична схема токарно-револьверного верстата

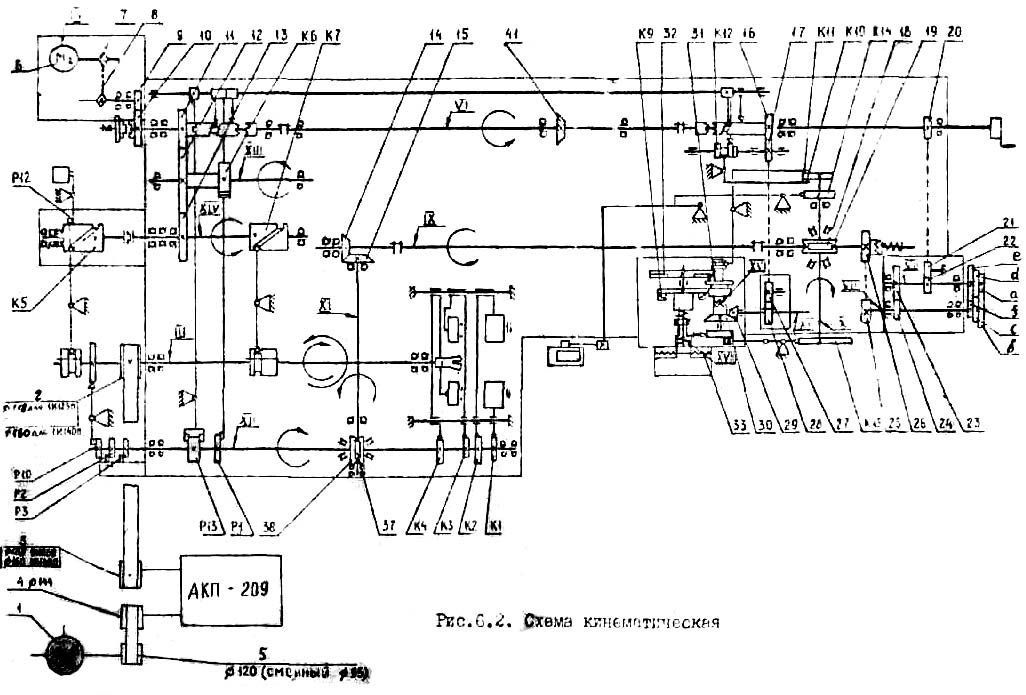

Кінематична схема токарно-револьверного верстата 1і140п

Кінематична схема токар0 , 1І125п . Дивитись у збільшеному масштабі



1І140п, 1І125п Зразки виробів, що одержуються на токарно-револьверному верстаті

1І140п, 1І125 револьверному верстаті

Зразки виробів, що отримуються на верстаті 1140п


Електрообладнання. Загальні відомості

На верстаті встановлено чотири трифазні асинхронні коротко-замкнуті електродвигуни

В електросхемі верстата можуть застосовуватися такі величини напр.яжень:





1І140п, 1І125п Верстат токарно-револьверний автомат. Відеоролик.




Технічні характеристики верстата 1І140п, 1І125п

Найменування параметра 1І140п 1І125п 1Б140 1Б125
Основні параметри верстата
Клас точності верстата Н за ГОСТ 8—71 П П Н Н
Найбільший діаметр прутка, що обробляється, при внутрішній/зовнішній подачі, мм 40/45 25/30 40/45 28/30
Найбільша сторона квадрата оброблюваного квадратного прутка при внутрішній/зовнішній подачі, мм 34/38 22/24
Найбільший розмір "під ключ" шестигранника, що обробляється при внутрішній/зовнішній подачі, мм 28/30 17/22
Найбільший розмір різьблення, що нарізається мітчиком по сталі, мм М24х3 М16х2 М20х2,5 М18х2,5
Найбільший розмір різьблення, що нарізається мітчиком по латуні, мм М27х3 М18х2,5 М27х3 М20х2,5
Найменший розмір різьблення, що нарізається мітчиком по сталі та латуні, мм М6х1 М5х0,8
Найбільший розмір різьблення, що нарізається плашкою по сталі, мм М27х3 М18х2,5 М24х2,5 М18х2,5
Найбільший розмір різьблення, що нарізається плашкою по латуні, мм М30х3,5 М20х2,5 М36х4 М24х3
Найменший розмір різьблення, що нарізається плашкою по сталі та латуні, мм М6х1 М5х0,8 М6х1 М5х0,8
Найбільша довжина подачі прутка, мм 110 110 100 100
Найбільша довжина прутка, мм 3000 3000 3000 3000
Діаметр отвору в шпинделі, мм 53 53 53 37
Відстань від торця шпинделя до револьверної головки, мм 85..235 85..235 75..210 75..210
Шпіндель
Кількість робочих швидкостей шпинделя б/с б/с 13 13
Межі чисел оборотів шпинделя при прямому (лівому) обертанні, об/хв 16..4000 16..4000 160..2500 80..1250
Затискач виробу Автомат Автомат Автомат Автомат
Переключення швидкостей на ходу Є Є Є Є
Захист від перевантажень Є Є Є Є
Час обороту розподільчого валу, з 7,4..1000 7,4..1000 10,1..608,3 10,1..608,3
Прискорене обертання розподільчого валу, об/хв 8 8
Час перемиканнярости обертання шпинделя, з 0,5 0,5
Час повороту револьверної головки на одну позицію, з 1 1 1 1
Час подачі та затискання прутка, з 1 1 1 1
Найбільший момент, що крутить, на шпинделі не менше, Нм (кг*м) 200 200
Подання
Найбільше поздовжнє (Z) переміщення револьверного супорта, мм 100 100 100 100
Найбільша довжина проточки від револьверного супорта, мм 100 100 90 90
Діаметр револьверної голівки, мм 180 180 160 160
Найбільша довжина регулювання револьверного супорта, мм 50 50 35 35
Діаметр отворів у револьверній голівці, мм 32 32 31, 75 31, 75
Кількість поперечних горизонтальних супортів 2 2 2 2
Найбільший хід поперечних супортів, мм 45 45 45 45
Найбільша величина регулювання поперечних супортів, мм 15 15 10 10
Найбільше переміщення поперечних супортів на один поділ лімба, мм 0,05 0,05 0,062 0,062
Кількість вертикальних супортів 2 2 2 2
Найбільший хід вертикальних супортів, мм 45 45 45 45
Найбільша величина регулювання вертикальних супортів, мм 15 15 10 10
Кількість поздовжніх супортів 1 1 1 1
Найбільший хід поздовжнього супорта, мм 80 80 70 70
Кількість інструментів у револьверній головці 8 8 6 6
Електрообладнання верстата
Кількість електродвигунів на верстаті 5 5 5 5
Електродвигун головного приводу, кВт (про/хв) 11 (910) 11 (910) 5,5 5,5
Електродвигун приводу допоміжного валу, кВт (про/хв) 1,1 (920) 1,1 (920) 1,1 1,1
Електродвигун насоса мастила, кВт (про/хв) 0,25 (1380) 0,25 (1380) 0,125 0,125
Електродвигун насоса охолодження, кВт (про/хв) 0,6 (2800) 0,6 (2800) 0,125 0,125
Електродвигун приводу пристроїв, кВт (про/хв) 0,7 0,7
Сумарна потужність всіх електродвигунів, кВт 7,29 7,29 7,25 7,25
Габарити та маса верстата
Габаритні розміри верстата (довжина, ширина, висота), мм 2180 х 1180 х 1700 2180 х 1180 х 1700 1900 х 900 х 1580 1900 х 900 х 1580
Маса верстата, кг 3000 3000 2300 2300
