6540 Верстат фрезерный вертикальний з крестовым столом
руководство, схеми, опис, характеристики

Відомості про виробника фрезерного вертикального бесконсольного верстата 6540

Производитель фрезерного вертикального бесконсольного верстата 6540, 6540Ц - Чаренцаванский станкостроительный завод.

Верстат 6540 запущен в серийное производство на заводе изготовителе в 1973 году.

6540 Верстат фрезерный вертикальний з крестовым столом. Назначение, область применения

Вертикальный фрезерный верстат з крестовым столом моделі 6540 предназначен для скоростного фрезерування крупногабаритных деталей в условиях индивидуального і серийного производства.

Фрезерный верстат 6540 бесконсольного типа предназначен для высокопроизводительного фрезерування деталей из чугуна, стали і цветных металлов торцовыми, кінцівыми і фасонными фрезами. На верстатах выполняется обработка не только сырых, но і закаленных деталей з применением современного инструмента з ножами из ельбора, сверхтвердых композиционных материалов из металлокерамики. На верстатах производится фрезерование, сверление, зенкерование, развертывание і растачивание.

Особливості конструкції фрезерного верстата 6540

Широкий диапазон регулювання швидкостей і подач, а также высокая жесткость позволяют применять скоростное фрезерование инструментами, оснащенными пластинками из твердого сплава.

Верстат 6540 имеет стол, перемещающийся в продольном направлении по направляющим салазок, которые в свою очередь могут перемещаться в поперечном направлении по направляющим станины. Кроме механической подачі, стол имеет привід для ручных перемещений.

Поворотная фрезерна бабка, перемещающаяся в вертикальном направлении, позволяет обрабатывать наклонные плоскости і фасонные поверхности дисковыми фасонными фрезами.

Привід стола, салазок і фрезерной бабки осуществляется от одной коробки подач.

Система блокировок верстата устраняет возможность одновременного увімкнення исключающих друг друга движений

Керування верстатом кнопкове з подвесного пульта.

Наличие електромагнітних муфт позволяет включать продольное, поперечное і вертикальное независимые переміщення, а также три руху все одновременно.

Двигатель постоянного тока з бесступенчатым регулюванням в сочетании з електромагнитными муфтами обеспечивает дистанционное керування з возможностью изменения величины подачі в процессе різання.

Все механізмы фрезерной бабки в процессе роботи смазываются смазкой, подаваемой лопастным насосом.

Верстат снабжен системой охлаждения режущего инструмента.

Короткий опис конструкції фрезерного верстата 6540

Фрезерный вертикальний верстат 6540 имеет наступні руху:

• вращение шпинделя
• продольную і поперечную подачі стола
• вертикальную подачу шпиндельной бабки
• быстрый продольный і поперечний ход стола
• быстрое перемещение шпиндельной бабки
• осевое ручное перемещение шпинделя

Привід стола в продольном і поперечном направлениях і вертикальное перемещение шпиндельной бабки осуществляются от одной коробки подач, смонтированной на задньої стенке станины.

Вращение шпинделя - от електродвигуна переменного тока через 18-скоростную коробку.

Керування верстатом кнопкове і осуществляется централизованно з подвесного пульта. Предусмотренная система блокировок устраняет возможность одновременного увімкнення исключающие друг друга движений і наряду з другими предохранительными пристроями защищает механізмы верстата от поломок. Подробное опис системы блокировок і защиты смотри в специальном разделе "Електроустаткування".

Вид воздействия климатического исполнения УХЛ4 по ГОСТ 15150—69.

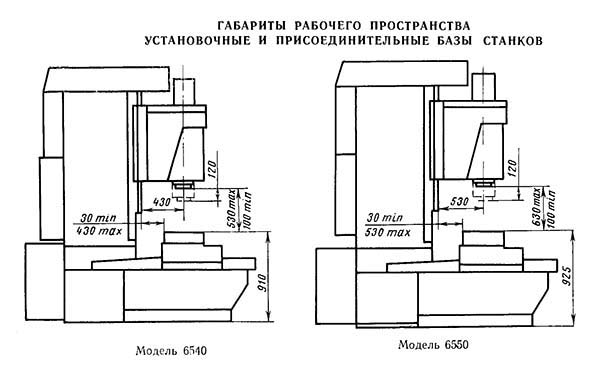

Габаритные розміри робочого простору фрезерного верстата 6540

Габаритные розміри робочого простору верстата 6540

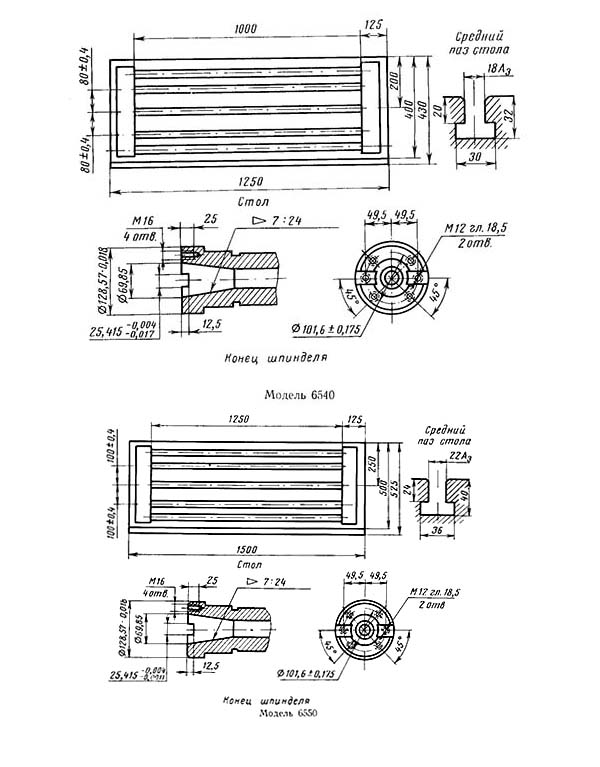

Посадочные і присоединительные базы фрезерного верстата 6540

Посадочные і присоединительные базы фрезерного верстата 6540

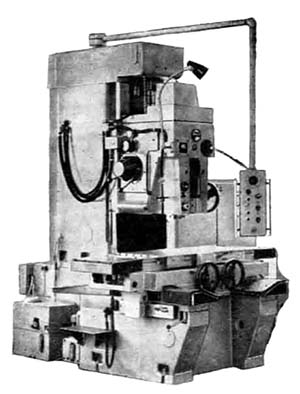

Загальний вигляд вертикального бесконсольного фрезерного верстата 6540

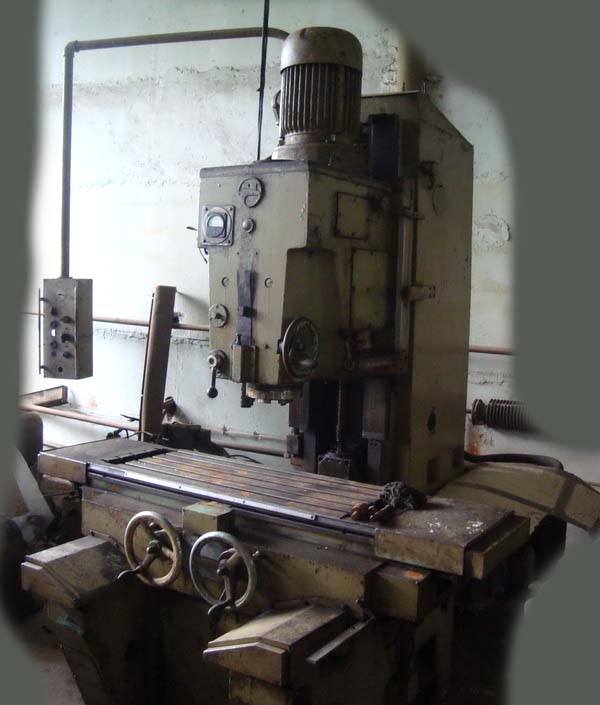

Фото бесконсольного фрезерного верстата 6540

Фото бесконсольного фрезерного верстата 6540

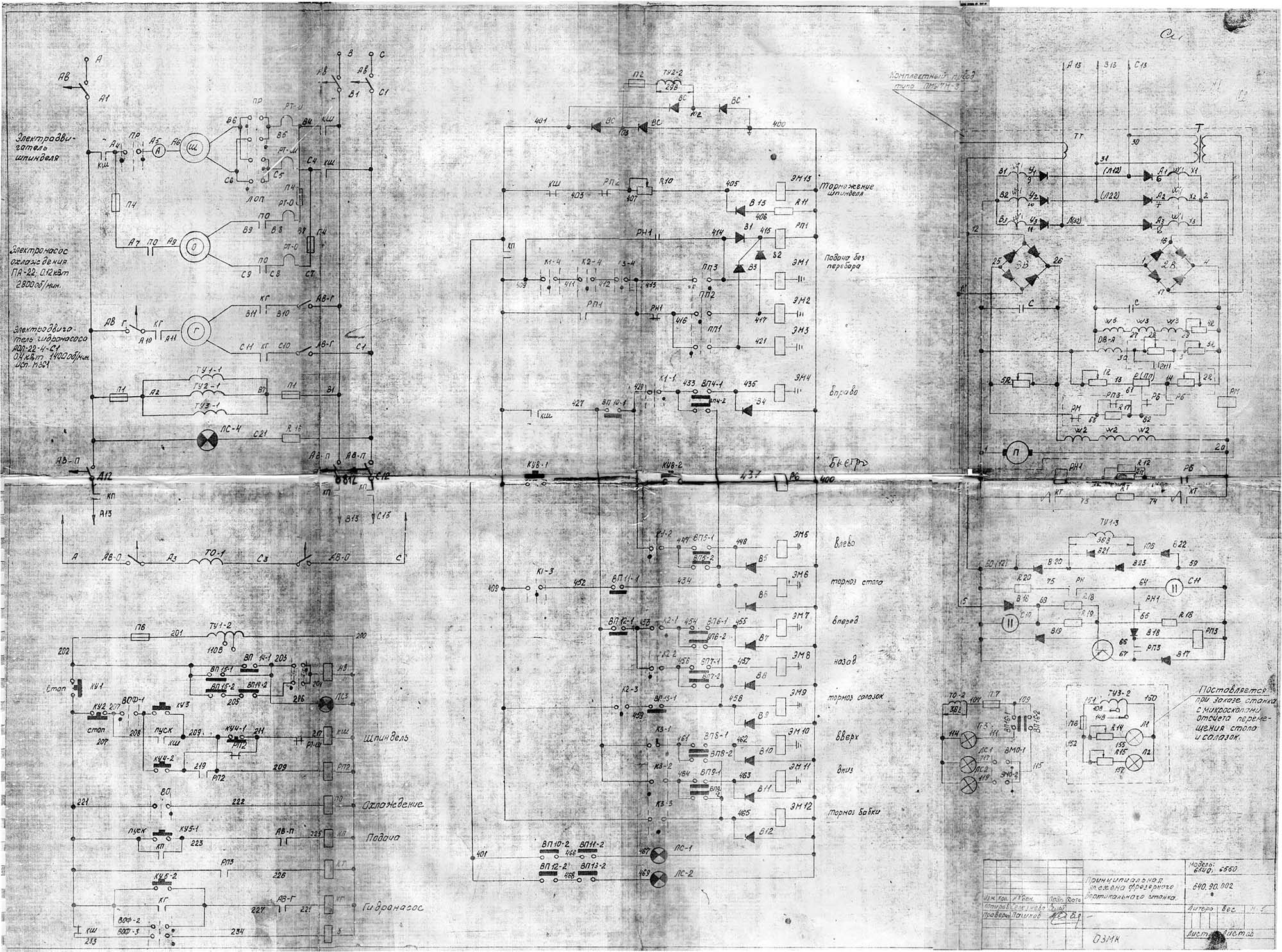

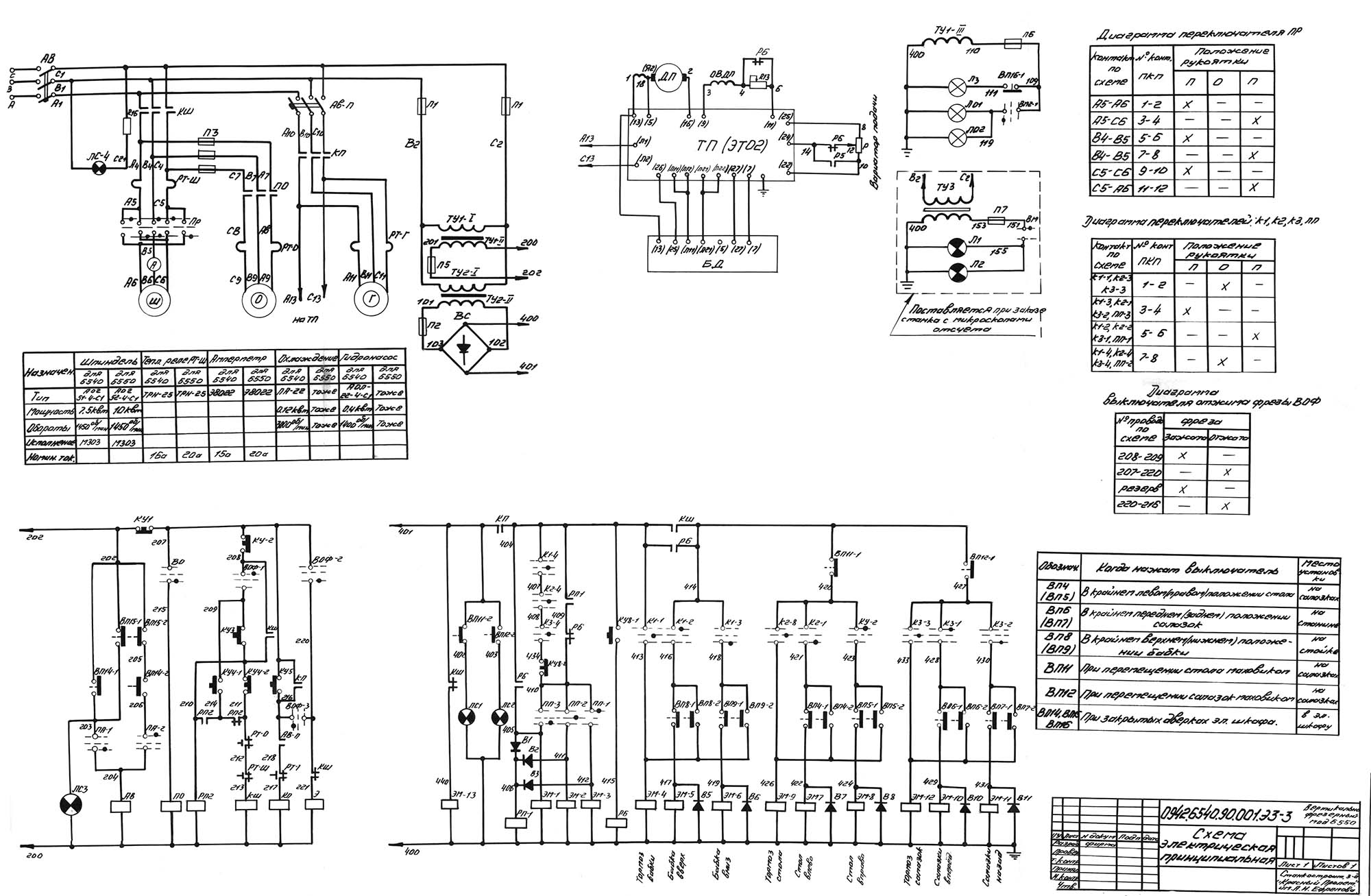

Схема електрична принципова фрезерного верстата 6540

Електрична схема фрезерного верстата 6540

Схема електрична принципова фрезерного верстата 6540. Дивитись у збільшеному масштабі

Схема електрична принципова фрезерного верстата 6540. Дивитись у збільшеному масштабі

Електроустаткування фрезерного верстата 6540

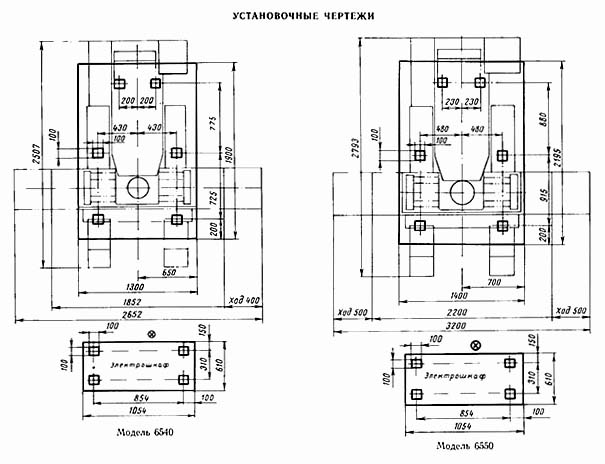

Настановне креслення бесконсольного фрезерного верстата 6540

Настановне креслення бесконсольного фрезерного верстата 6540

Технічні характеристики бесконсольного фрезерного верстата 6540

Наименование параметра	654	6540	6550
Основні параметри верстата
Розміри поверхности стола, мм	630 х 1600	400 х 1000	500 х 1250
Расстояние от торца шпинделя до поверхности стола, мм	100..750	100..530	100..630
Расстояние от оси шпинделя до вертикальних направляючих (вылет), мм	640	430	530
Наибольшее перемещение стола в продольном направлении, мм	1250	800	1000
Наибольшее перемещение стола в поперечном направлении, мм	600	400	500
Вертикальное перемещение бабки, мм	650	430	530
Наибольшая масса обрабатываемой детали, кг	2000
Шпиндель. Бабка шпиндельна
Диаметр шпинделя по нижним підшипникам, мм		105	105
Частота обертання шпинделя, об/мин	25..1250	31,5..1600	31,5..1600
Количество швидкостей шпинделя	18	18	18
Ход гильзы шпинделя	100	120	120
Скорость подачі бабки, мм/мин	4..480	4..800	4..800
Скорость установочного вертикального переміщення бабки, м/мин	0,8	0,8	0,8
Наибольший крутящий момент на шпинделе, кгс*м	214	17180	22900
Наибольшее усилие різання, допускаемое механізмом подачі бабки, кгс	1500	1100	1610
Наибольший угол поворота шпиндельной бабки, град	±30°	нет	нет
Цена деления шкалы поворота шпиндельной бабки, мин	30	нет	нет
Конус отверстия шпинделя	Морзе 3	Морзе 3	Морзе 3
Кінець шпинделя	№3 ГОСТ 836-62	№3 ГОСТ 836-62	№3 ГОСТ 836-62
Рабочий стол
Цена деления лимба поперечного переміщення, мм	0,05	0,02	0,02
Цена деления лимба продольного переміщення, мм	0,05	0,02	0,02
Пределы продольных подач стола (б/с регулювання)(X), мм/мин	10..1200	10..2000	10..2000
Пределы поперечных подач стола (б/с регулювання) (Y), мм/мин	10..1200	10..2000	10..2000
Скорость быстрых перемещений стола продольных і поперечных, м/мин	2,0	3,0	3,0
Наибольшее усилие різання, допускаемое механізмом подачі стола, продольное, кгс	2000	2600	3000
Наибольшее усилие різання, допускаемое механізмом подачі стола, поперечное, кгс	2000	2700	3100
Електроустаткування і привід верстата
Количество електродвигателей на станке	4	4	4
Електродвигун приводу головного руху, кВт	13	7,5	10
Електродвигун приводу постоянного тока приводов подач стола і бабки, кВт	4,5	2,2	2,2
Електродвигун насоса змазки, кВт	0,27	0,4	0,4
Електродвигун насоса охлаждения, кВт	0,12	0,12	0,12
Суммарная мощность установленных на станке електродвигателей, кВт	17,89
Габаритные розміри і масса верстата
Габаритные розміри (длина х ширина х высота), мм	3165 х 2890 х 3120	2507 х 2562 х 2785	2795 х 3200 х 2960
Масса верстата, кг	11600	8000	12500
