FV-36 Верстат фрезерный вертикальний
схеми, опис, характеристики

Відомості про виробника консольно-фрезерного верстата FV-36

Производитель консольно-фрезерного універсального верстата FV-36 - Меканике-Куджир 1976 год, город Куджир, Румыния.

FV-36 Верстат фрезерный консольный вертикальний. Назначение і область применения

Універсальные фрезерные FU-36, горизонтальные FO-36 і вертикальные верстати FV-36 з нерухомою или вращательной головкой могут использоваться как машины в производстве деталей мелкой і крупной серии, а также для инструментальных работ, операций технического обслуживания.

Использование машин з довольно широкой областью является возможным благодаря следующему:

• підвищеної жесткости основних органів машины, позволяющих производить обработку деталей в довольно тяжелых режимах різання, используя инструменты, армированные твердосплавными пластинками
• робота в автоматических і напівавтоматических циклах, обеспечивающих повышенную производительность, независимо от размера серии производства, при минимальном физическом усилии маневрирование верстата;
• большому числу ступеней скорости обертання і подач, позволяющее производить выбор оптимальных режимов різання при любой обработке.

Изменение числа оборотів шпинделя і величин подач стола производится о помощью механізма предварительного выбора, который позволяет получение любой скорости обертання или подачі в диапазоне посредством поворота градуированного индикаторного диска, без прохождения через промежуточные ступени.

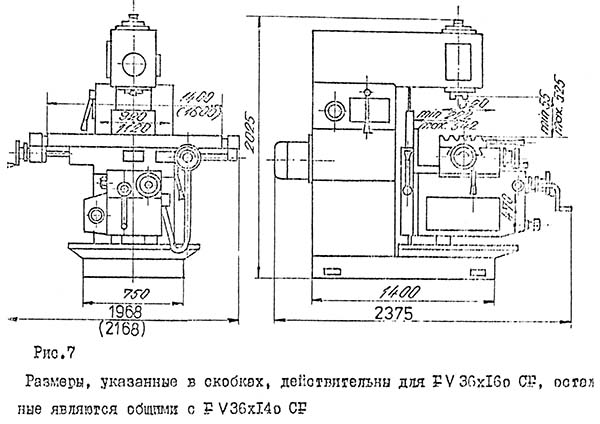

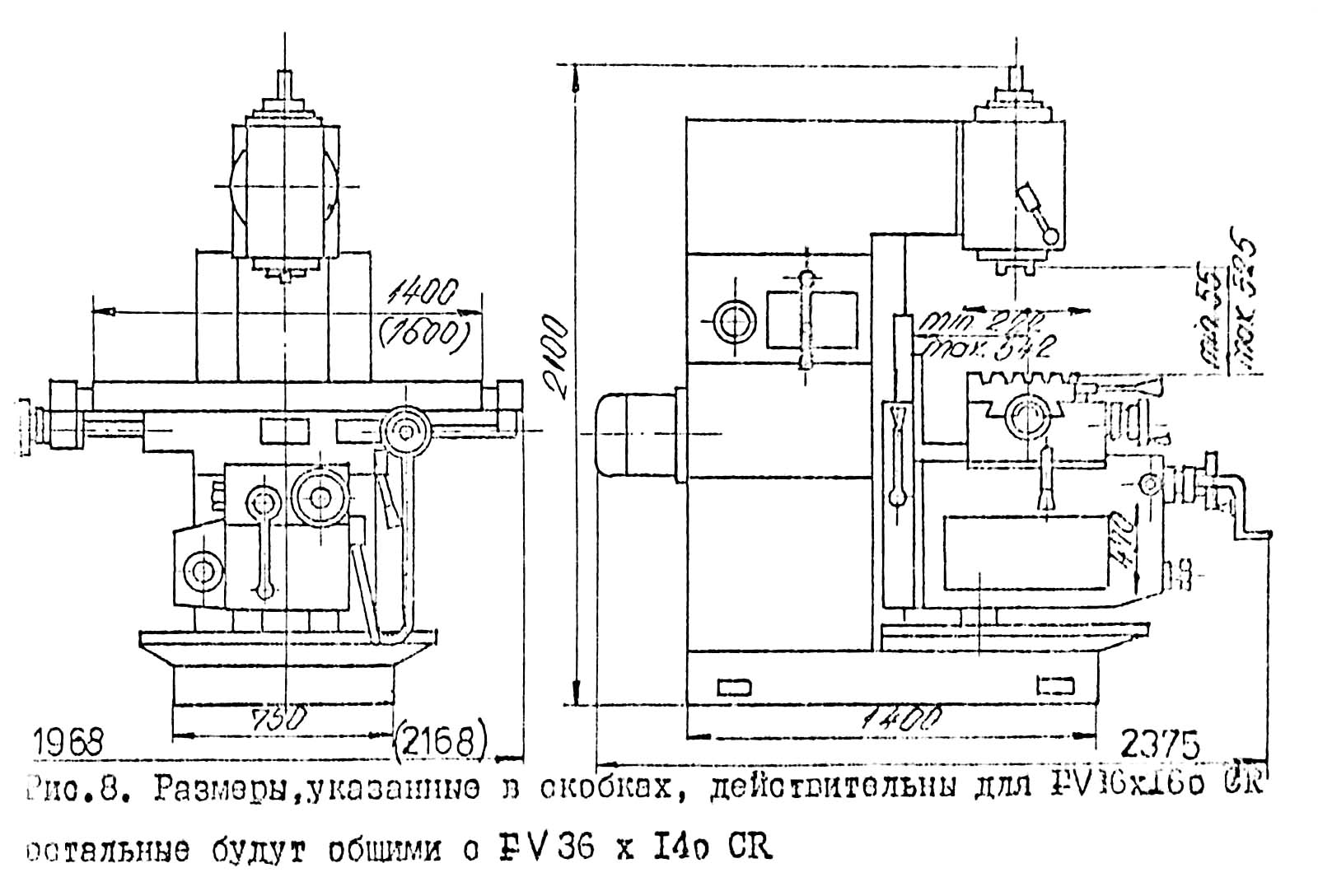

Габаритные розміри робочого простору вертикального консольно-фрезерного верстата FV-36

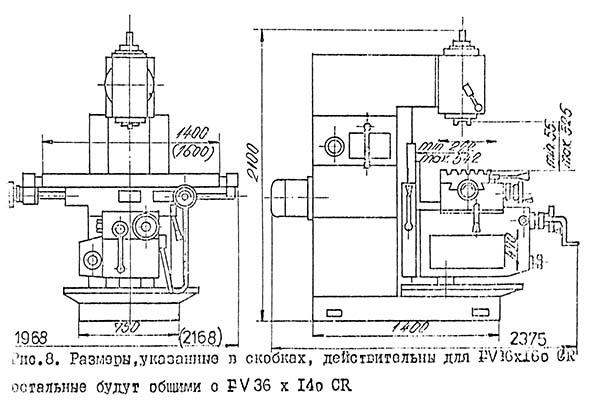

Розміри робочого простору консольно-фрезерного верстата FV-36

Габаритные розміри робочого простору консольно-фрезерного верстата FV-36. Скачать в увеличенном масштабе

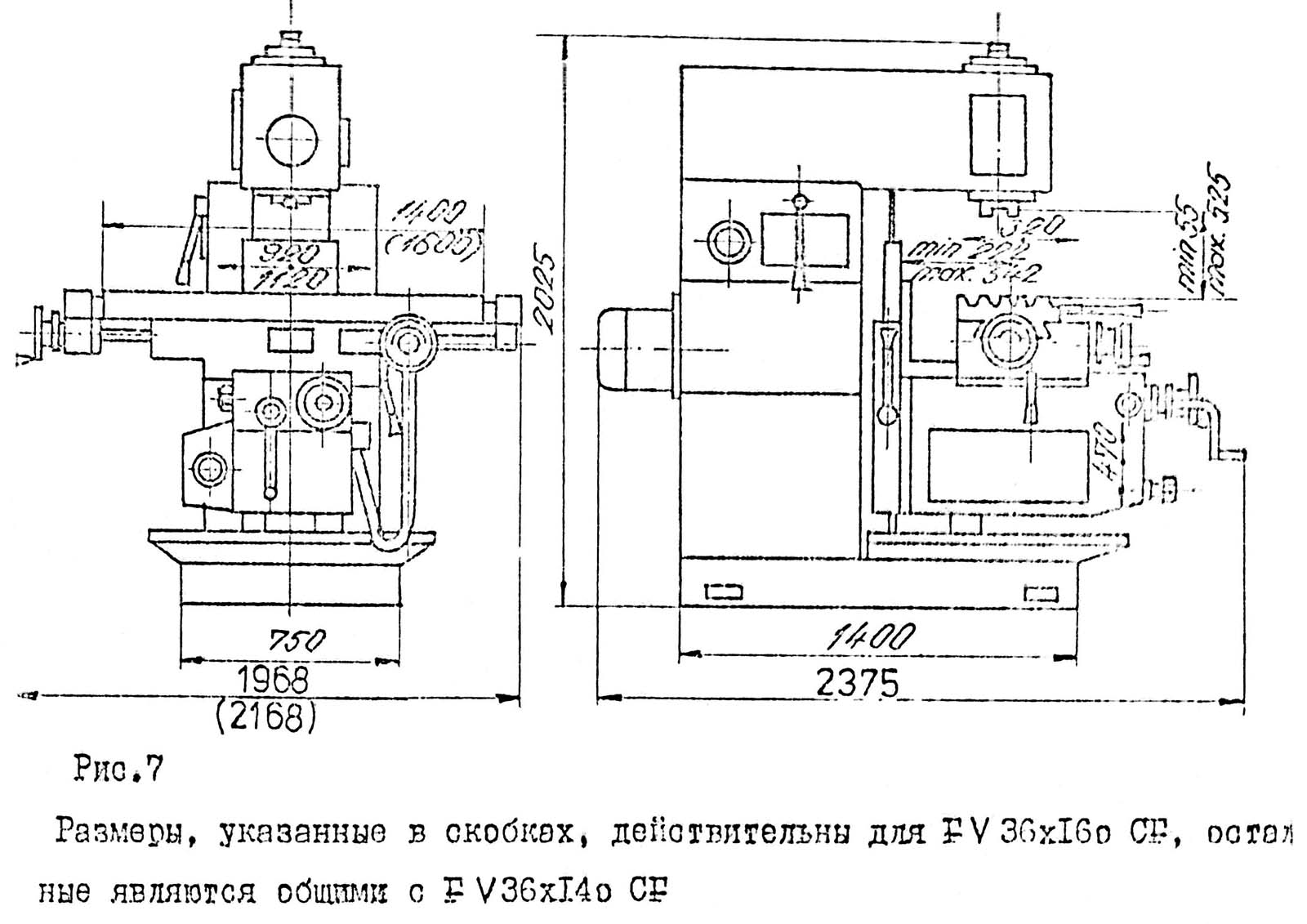

Розміри робочого простору консольно-фрезерного верстата FV-36

Габаритные розміри робочого простору консольно-фрезерного верстата FV-36. Скачать в увеличенном масштабе

FV-36 Загальний вигляд вертикального консольно-фрезерного верстата

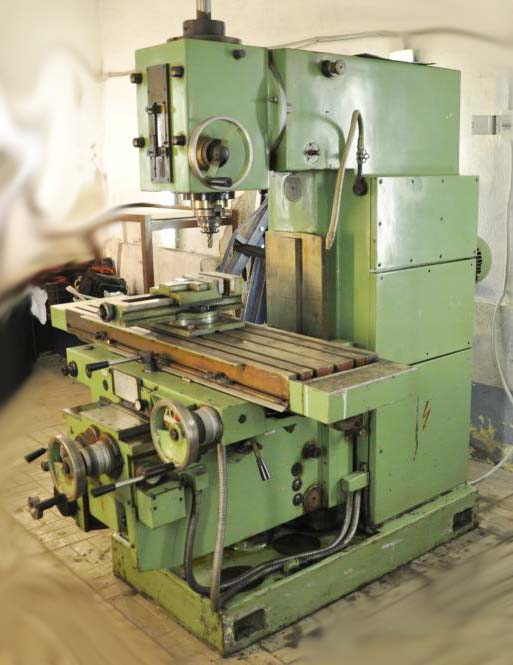

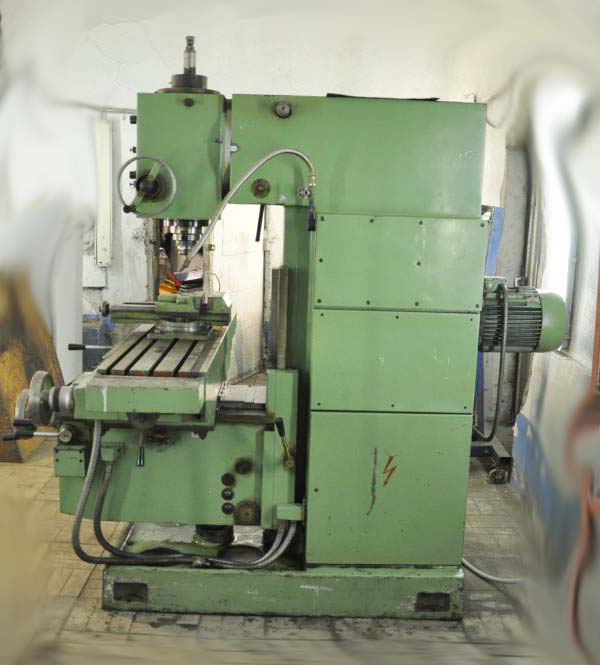

Фото консольно-фрезерного верстата FV-36 CR

Фото консольно-фрезерного верстата FV-36. Скачать в увеличенном масштабе

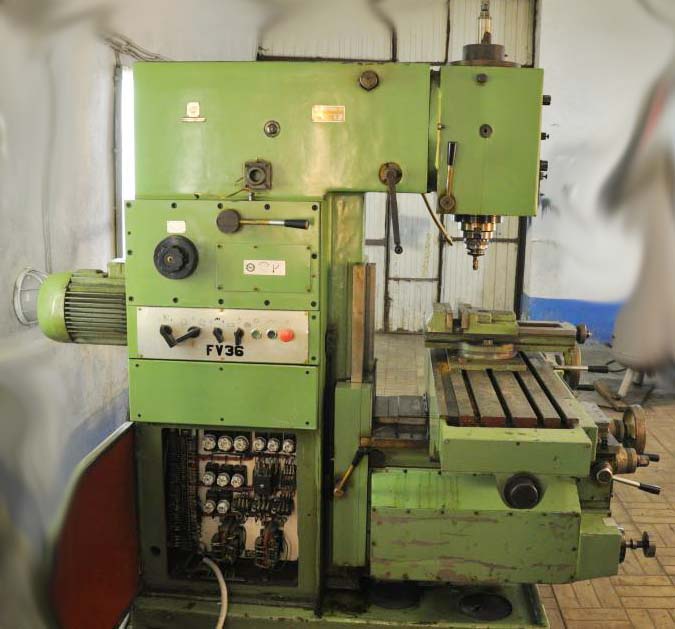

Фото консольно-фрезерного верстата FV-36 CR

Фото консольно-фрезерного верстата FV-36. Скачать в увеличенном масштабе

Фото консольно-фрезерного верстата FV-36 CR

Фото консольно-фрезерного верстата FV-36. Скачать в увеличенном масштабе

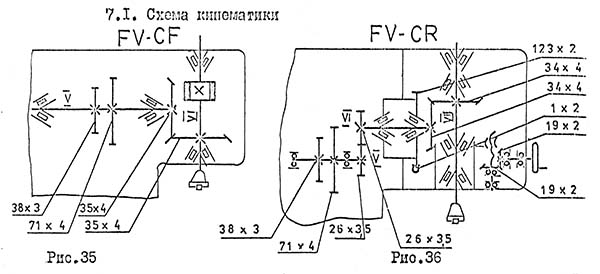

Кінематична схема вертикального консольно-фрезерного верстата FV-36

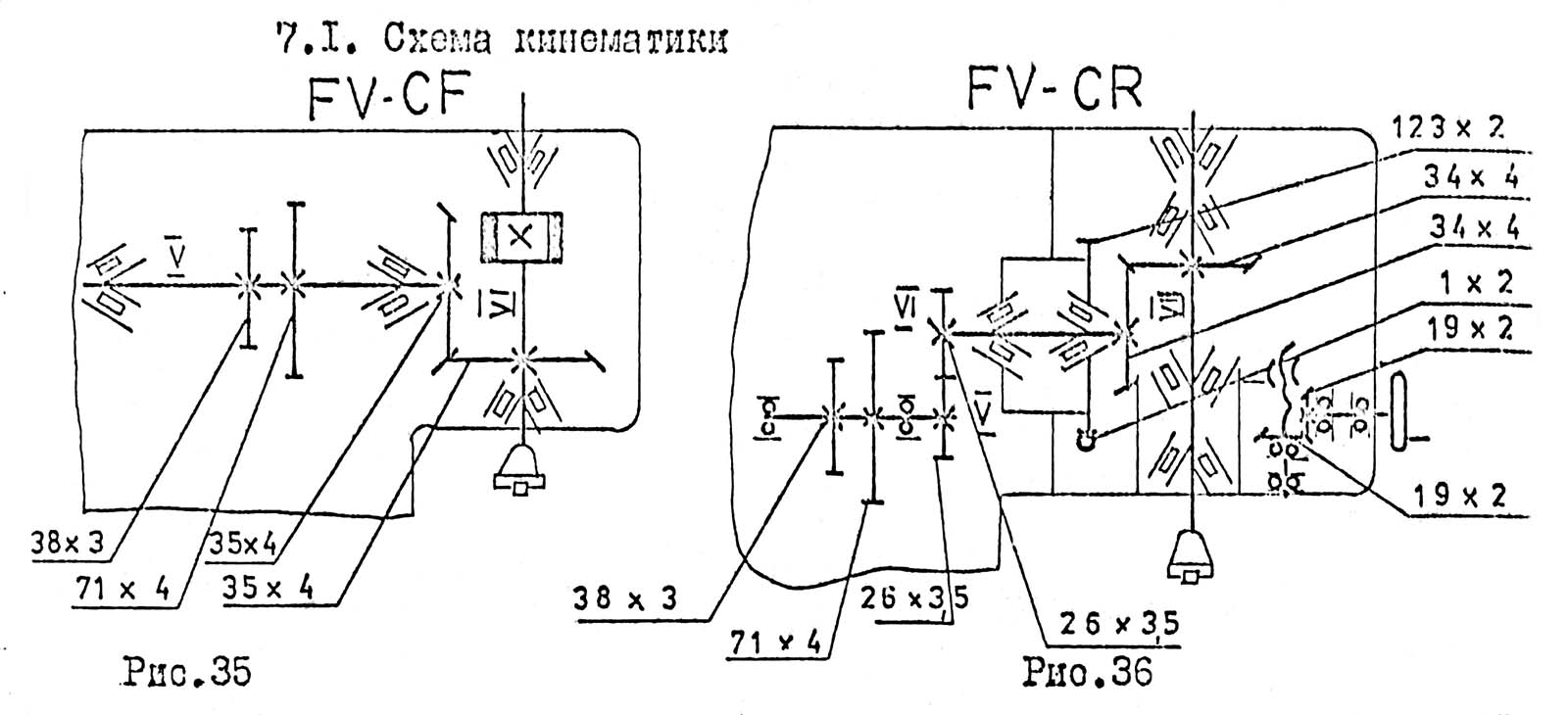

Кінематична схема вертикального консольно-фрезерного верстата FV-36

Кінематична схема вертикального консольно-фрезерного верстата FV-36. Скачать в увеличенном масштабе

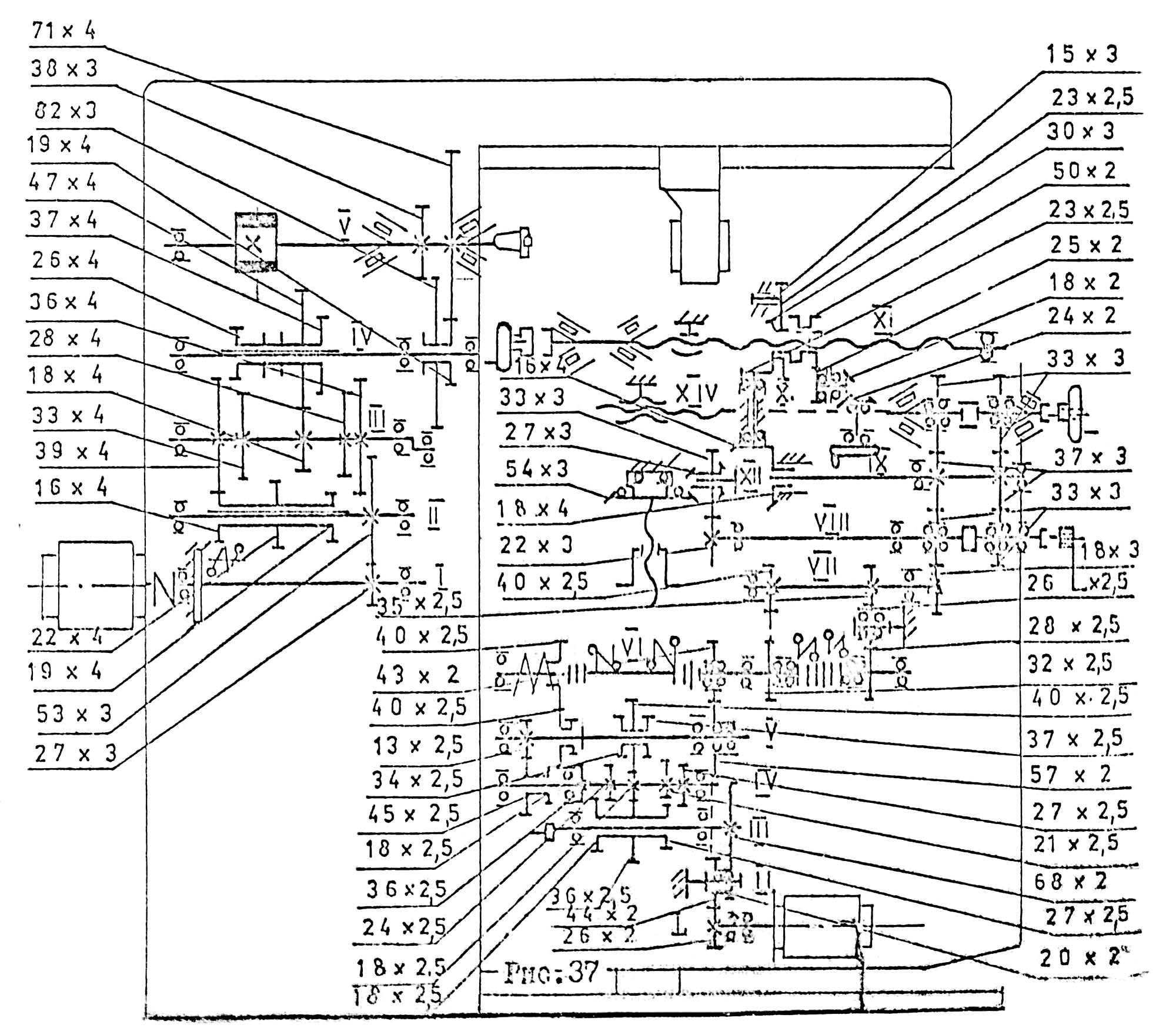

Кінематична схема вертикального консольно-фрезерного верстата FV-36

Кінематична схема вертикального консольно-фрезерного верстата FV-36. Скачать в увеличенном масштабе

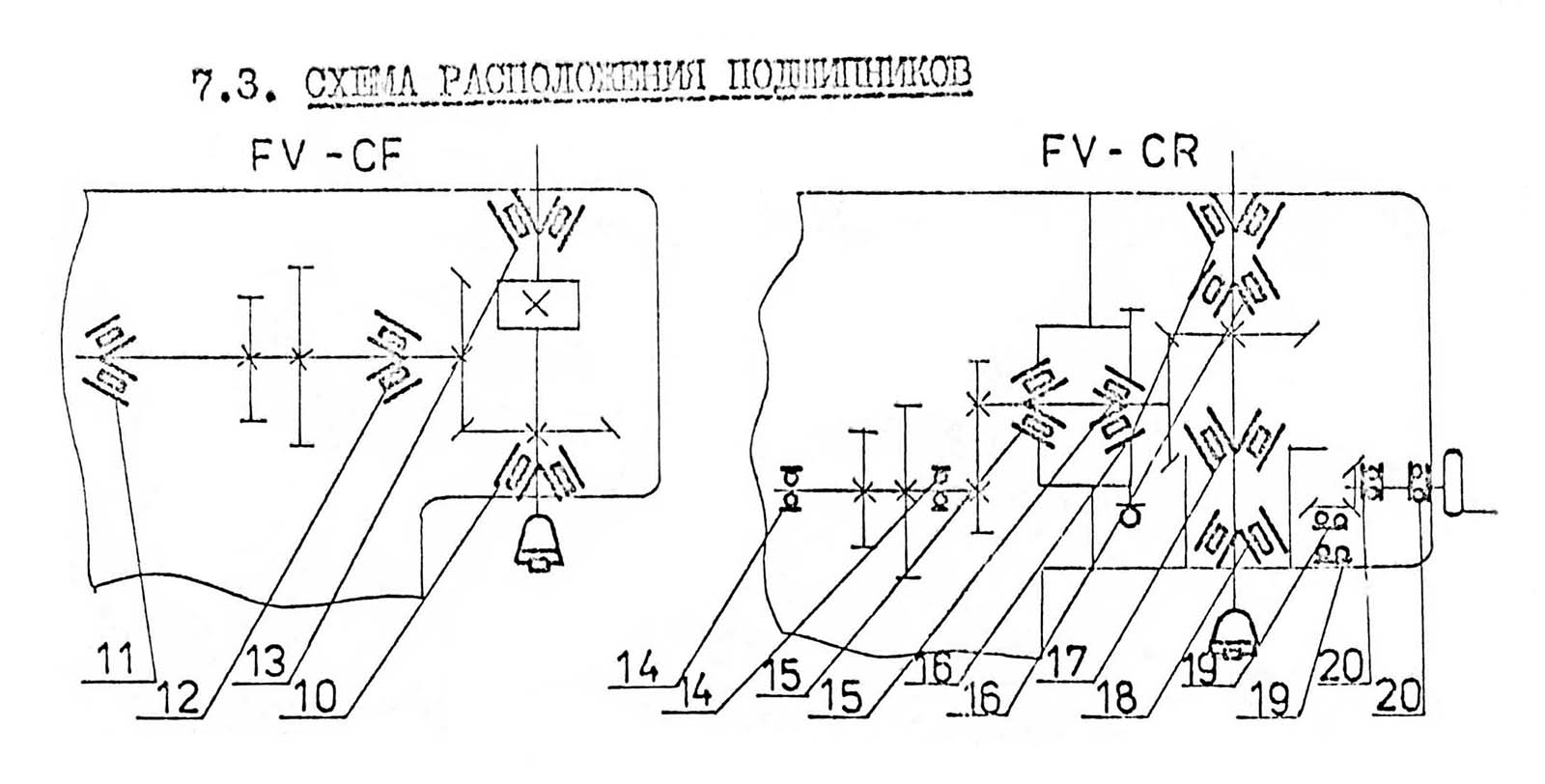

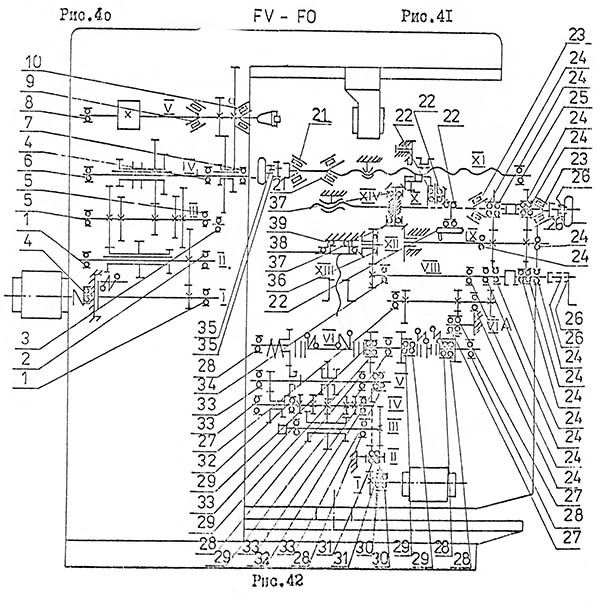

Cхема розположення підшибників вертикального консольно-фрезерного верстата FV-36

Cхема розположення підшибників вертикального консольно-фрезерного верстата FV-36. Скачать в увеличенном масштабе

Cхема розположення підшибників вертикального консольно-фрезерного верстата FV-36

Cхема розположення підшибників вертикального консольно-фрезерного верстата FV-36. Скачать в увеличенном масштабе

FV-36 Верстат консольно-фрезерный вертикальний. Відеоролик.

Технічні характеристики верстатів моделей FV-36

Наименование параметра	6Т82	FU-36	FO-36	FV-36
Класс точності по ГОСТ 8-82	Н
Рабочий стол
Максимальная нагрузка на стол (по центру), кг	400
Розміри рабочей поверхности стола (длина х ширина), мм	1250 х 320	1400 х 360	1400 х 360	1400 х 360
Число Т-образных пазов Розміри Т-образных пазов	3	3	3	3
Наибольшее перемещение стола продольное/ поперечное/ вертикальное механическое, мм	800/ 320/ 370	900/ 300/ 420	900/ 300/ 450	900/ 300/ 450
Наибольшее перемещение стола продольное/ поперечное/ вертикальное ручное, мм		920/ 320/ 470	920/ 320/ 470	920/ 320/ 470
Расстояние от шпинделя до стола при ручном перемещении, мм	30...400	30..500	70..540	55..525
Расстояние от оси шпинделя до хобота, мм	155
Наибольший угол поворота стола, град	±45°	±45°	-	-
Цена одного деления шкалы поворота стола, град	1	1	-	-
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,05
Перемещение стола на один оборот лимба продольное/ поперечное/ вертикальное, мм	6/ 6/ 2
Шпиндель
Частота обертання шпинделя, об/мин	31,5...1600	32..16000	32..16000	32..16000
Количество швидкостей шпинделя	18	18	18	18
Ход пиноли, мм	-	-	-	100
Механіка верстата
Быстрый ход стола продольный/ поперечний/ вертикальний, м/мин	4/ 4/ 1,33	2,3/ 2,3/ 0,765	2,3/ 2,3/ 0,765	2,3/ 2,3/ 0,765
Число ступеней рабочих подач стола	22	18	18	18
Пределы рабочих подач. Продольных і поперечных, мм/мин	12,5...1600	19..950	19..950	19..950
Пределы рабочих подач. Вертикальных, мм/мин	4,1...530	1/3 прод	1/3 прод	1/3 прод
Наибольшее усилие різання при поздовжньої/ поперечної/ вертикальной подаче, кН	15/ 12/ 5
Выключающие упоры подачі продольных	есть
Выключающие упоры подачі поперечных, вертикальних	нет
Блокировка ручной і механической подачі (поздовжньої, поперечної, вертикальной)	есть
Блокировка раздельного увімкнення подачі	есть
Автоматическая прерывистая подача Продольная	есть
Автоматическая прерывистая подача Поперечная і вертикальная	нет
Торможение шпинделя	есть
Предохранение от перегрузки (муфта)	есть
Привод
Електродвигун приводу головного руху, кВт (об/мин) об/мин	7,5 (1455)	7,5 (1500)	7,5 (1500)	7,5 (1500)
Електродвигун приводу подач, кВт (об/мин)	3 (1435)	2,2 (1500)	2,2 (1500)	2,2 (1500)
Електродвигун зажиму инструмента, кВт (об/мин)	0,25/ 2760
Електродвигун насоса охлаждающей жидкости, кВт (об/мин)	0,12 (2800)	0,15 (3000)	0,15 (3000)	0,15 (3000)
Суммарная мощность всех електродвигателей, кВт	10,87
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	2280 1965 1690	1968 х 2375 х 1792	1968 х 2375 х 1792	1968 х 2375 х 2100
Масса верстата, кг	3150	3300	3200	3550
