Верстат малогабаритний широкоуніверсальний токарно-гвинторізний настільного типу Numobams SJM280 призначений для виконання різних токарних робіт у патроні, центрах та паводковому патроні.
Велика кількість приладдя, що поставляється зі верстатом, роблять його широкоуніверсальним і дозволяють виробляти:
Верстат призначений для пересувних майстерень, у тому числі суднових, навчальних центрів.

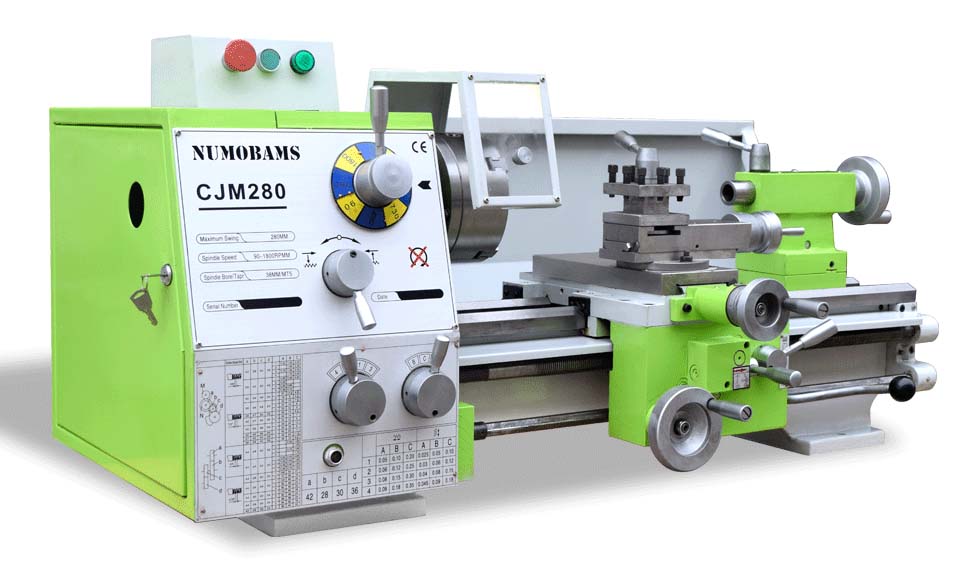

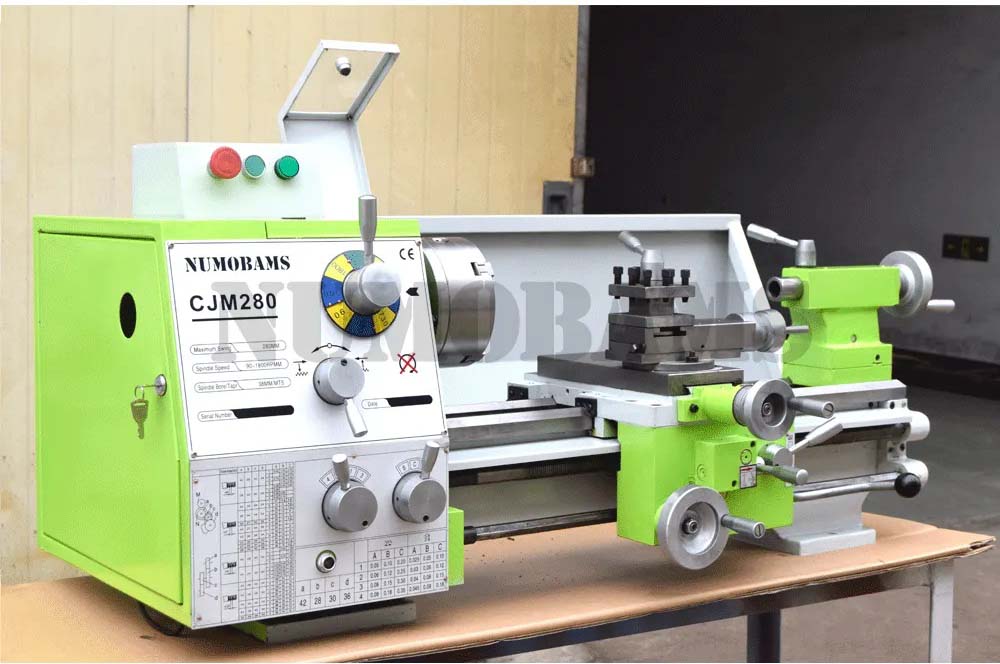

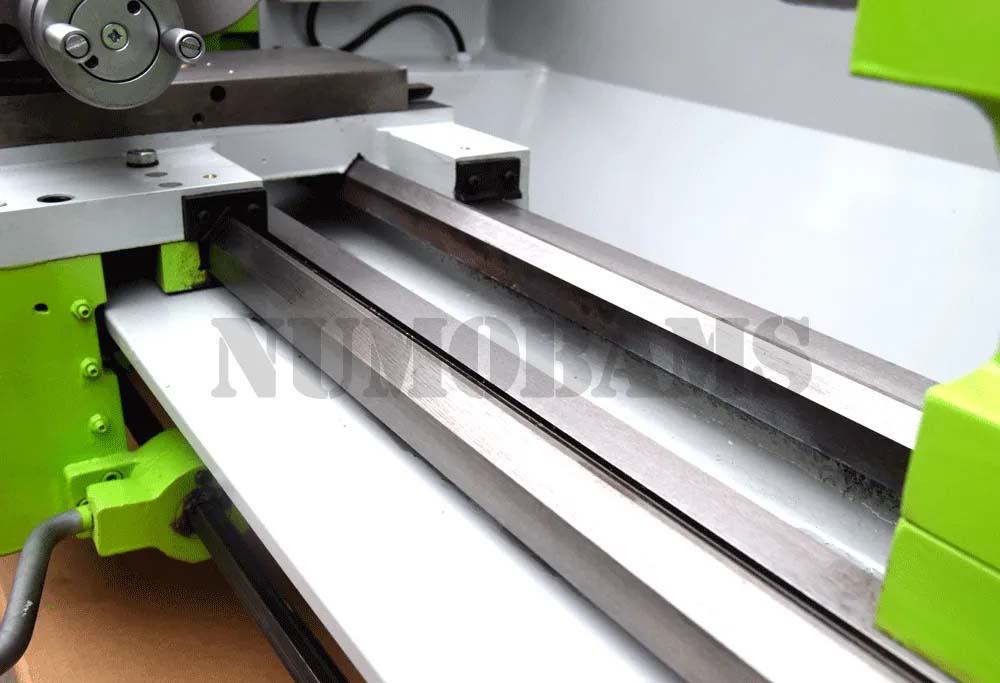

Фото токарно-гвинторізного верстата Numobams SJM280
Передня бабка токарно-гвинторізного верстата Numobams SJM280. Дивитись у збільшеному масштабі

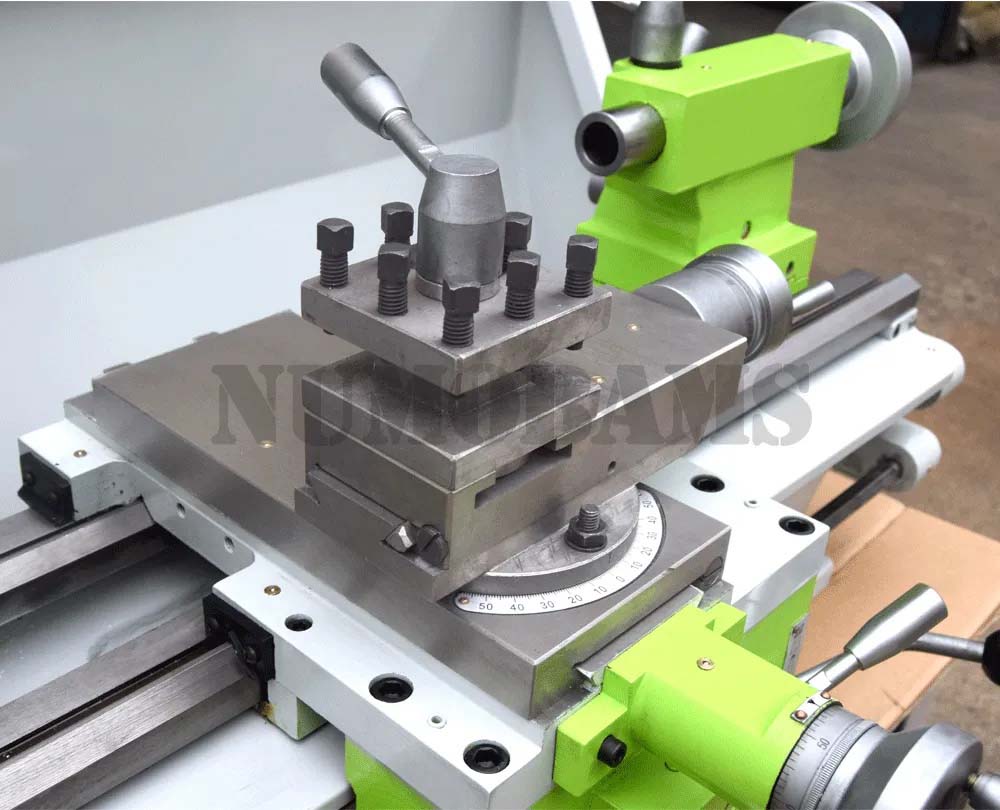

Фото токарно-гвинторізного верстата Numobams SJM280
Передня бабка токарно-гвинторізного верстата Numobams SJM280. Дивитись у збільшеному масштабі

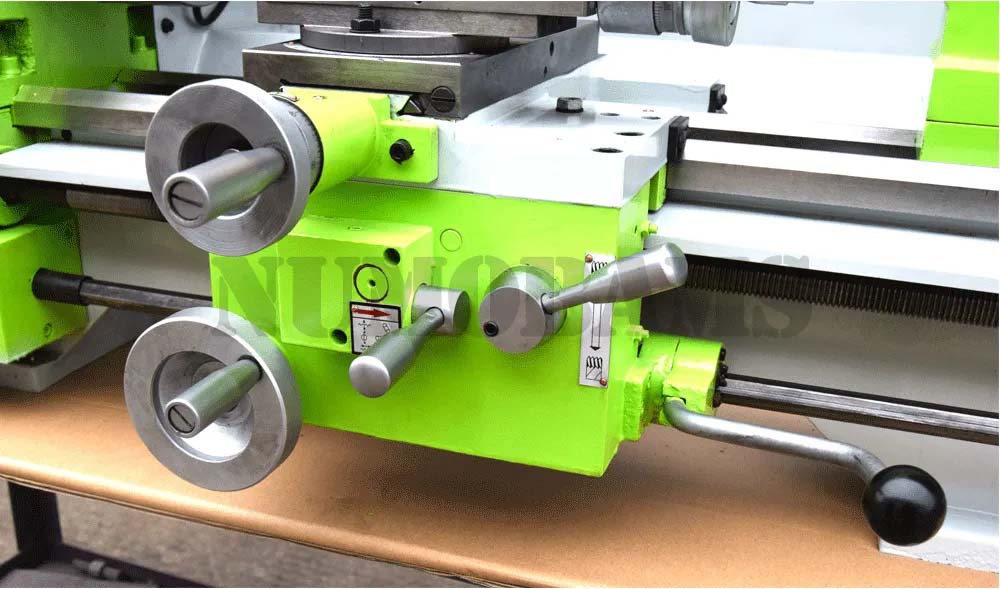

Фото токарно-гвинторізного верстата Numobams SJM280
Передня бабка токарно-гвинторізного верстата Numobams SJM280. Дивитись у збільшеному масштабі
Фото токарно-гвинторізного верстата Numobams SJM280
Передня бабка токарно-гвинторізного верстата Numobams SJM280. Дивитись у збільшеному масштабі
Фото токарно-гвинторізного верстата Numobams SJM280
Передня бабка токарно-гвинторізного верстата Numobams SJM280. Дивитись у збільшеному масштабі
Фото токарно-гвинторізного верстата Numobams SJM280
Передня бабка токарно-гвинторізного верстата Numobams SJM280. Дивитись у збільшеному масштабі
Фото токарно-гвинторізного верстата Numobams SJM280
Передня бабка токарно-гвинторізного верстата Numobams SJM280. Дивитись у збільшеному масштабі

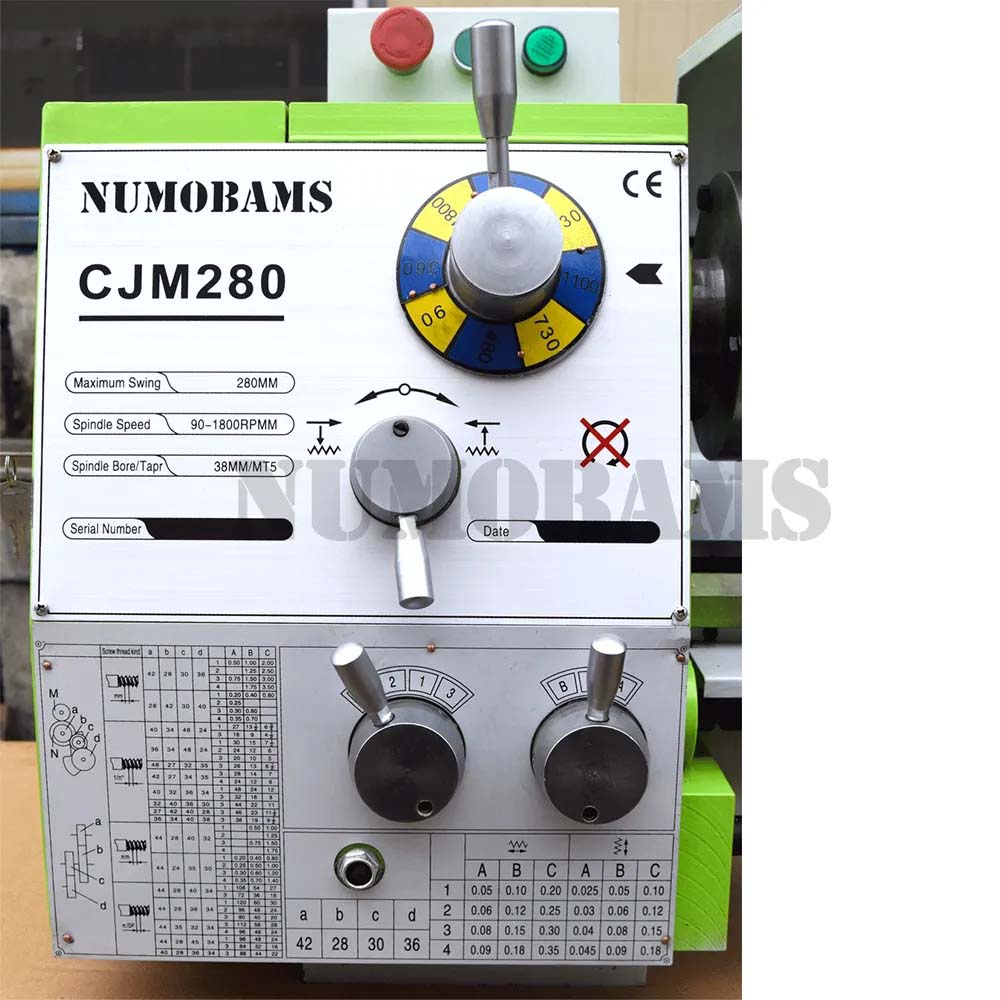

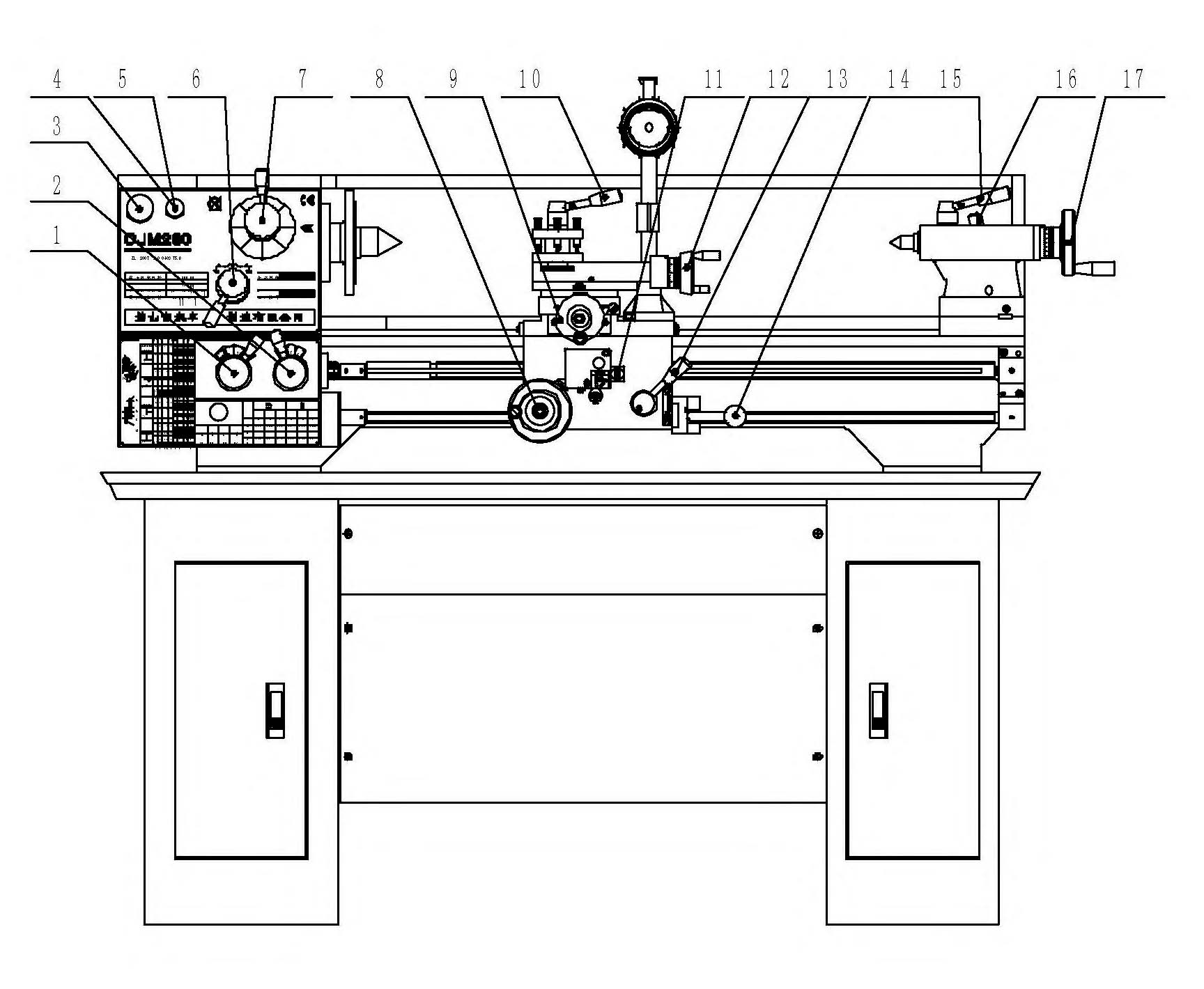

Розташування органів керування токарно-гвинторізним верстатом Numobams SJM280

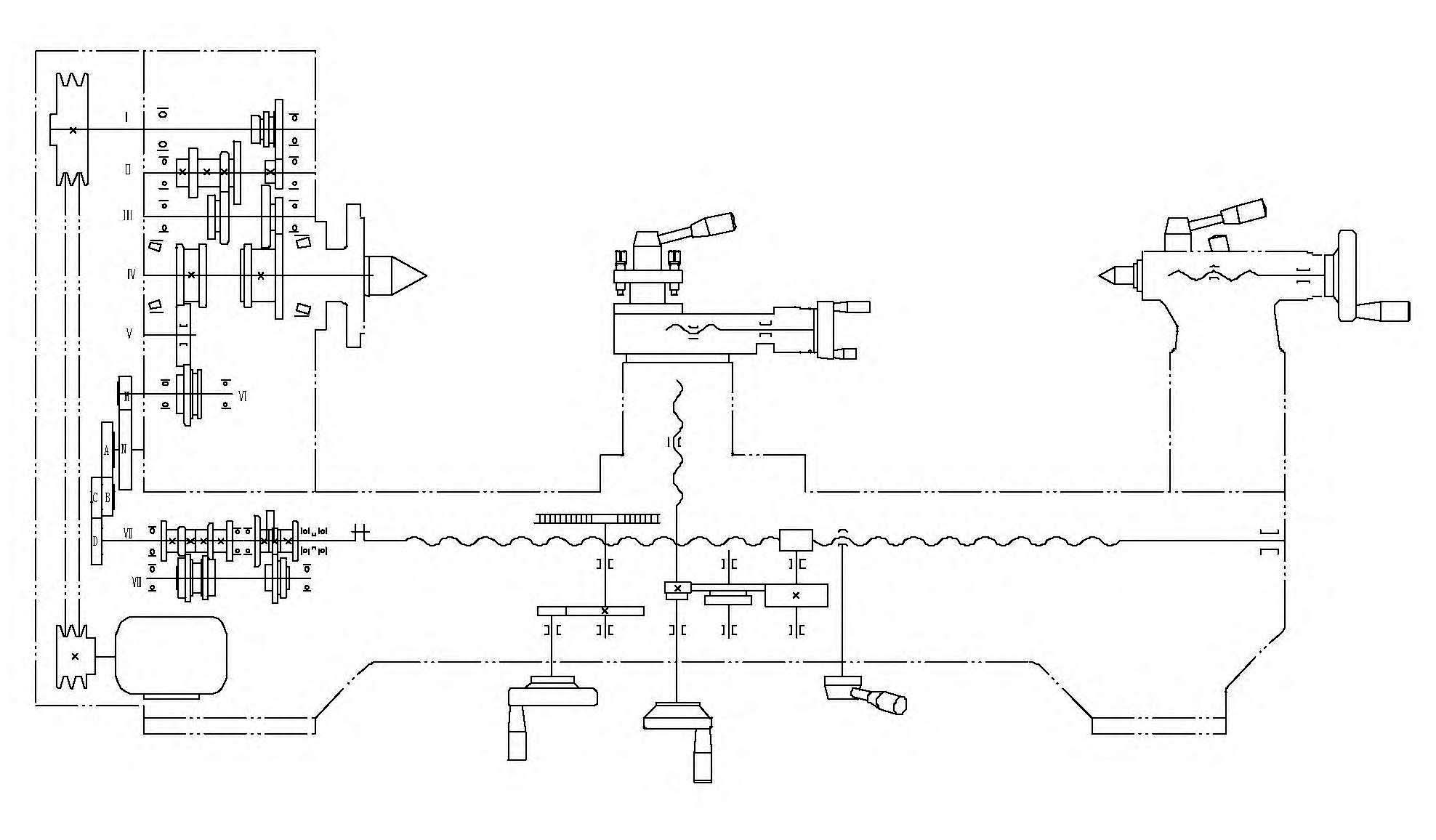

Кінематична схема токарно-гвинторізного верстата Numobams SJM280
Кінематична схема токарно-гвинторізного верстата Numobams SJM280. Дивитись у збільшеному масштабі

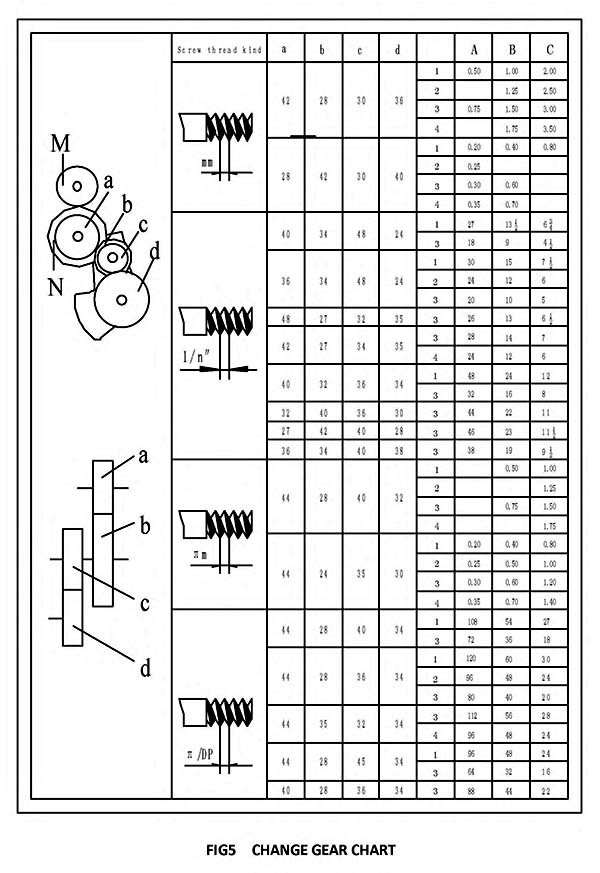

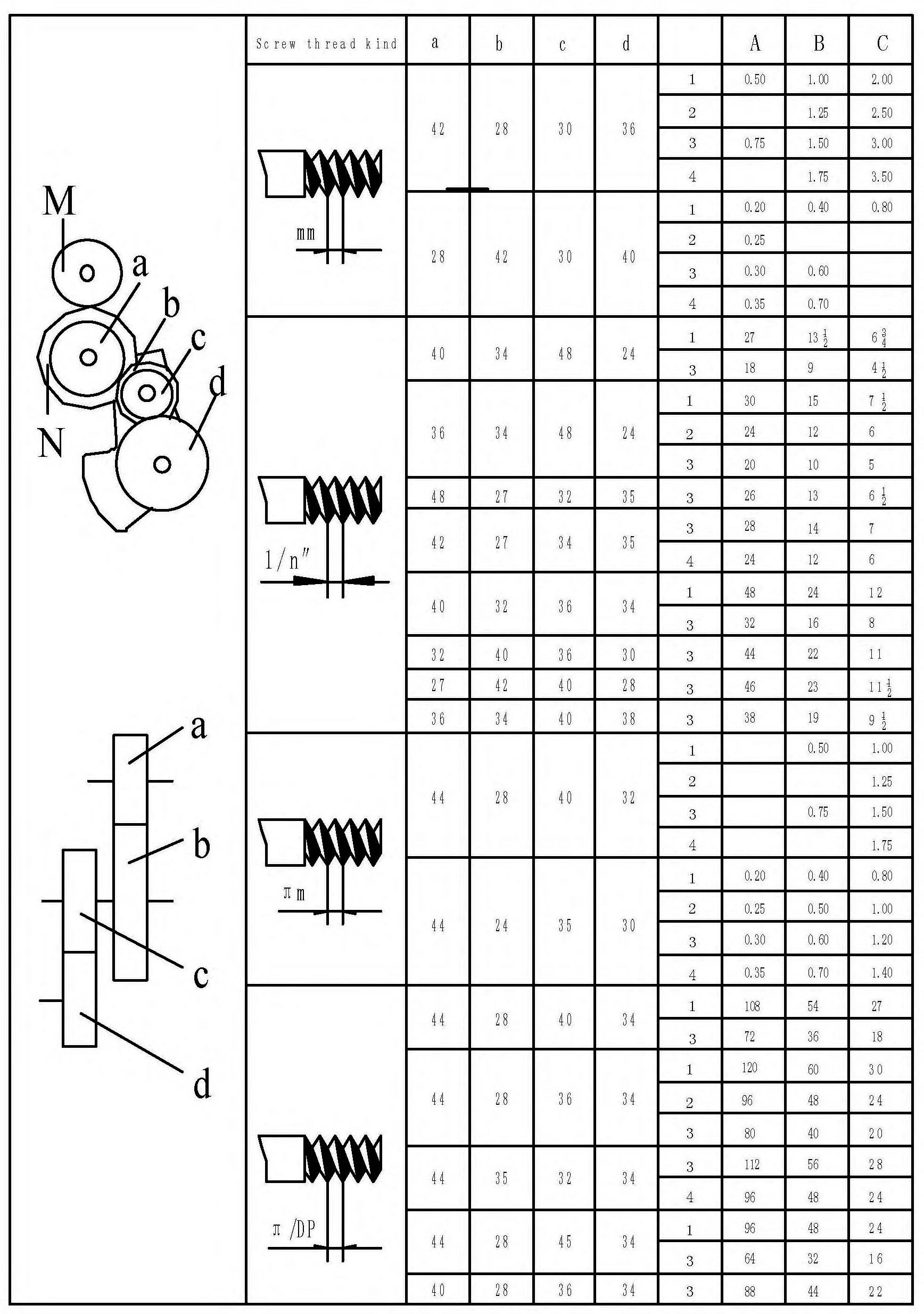

Таблиця оборотів шпинделя токарно-гвинторізного верстата Numobams SJM280

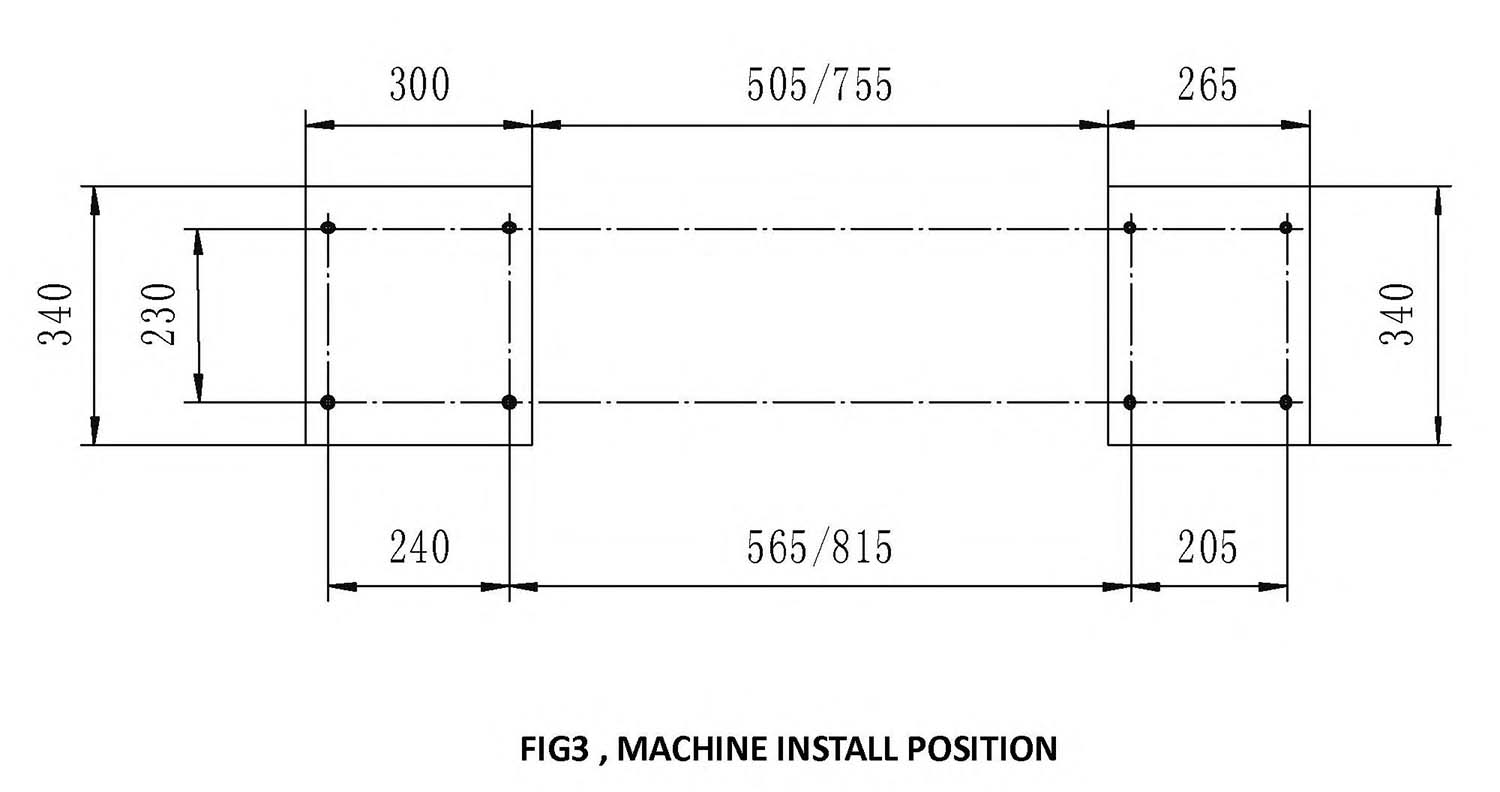

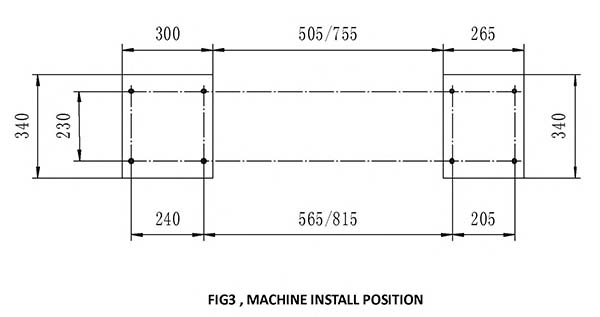

Настановне креслення токарно-гвинторізного верстата Numobams SJM280
Настановне креслення токарно-гвинторізного верстата Numobams SJM280. Дивитись у збільшеному масштабі
Верстат складається з станини, передньої бабки, коробки перемикання передач, коробки подачі, фартуха, станини, невеликої стійки для інструментів, електричної системи та двигуна.
Обертання від двигуна через клиновий ремінь передається валу I коробки швидкостей. За допомогою перемикання блоків зубчастиних коліс шпиндель отримує 8 різних швидкостей.
| Найменування параметру | ТВ-4 | ТВ-6 | СМТ-1 | Для Numobs SJM280 х 750 |
|---|---|---|---|---|
| Основні параметри верстата | ||||
| Клас точності | Н | Н | Н | |
| Найбільший діаметр заготовки над станиною, мм | 200 | 200 | 250 | 280 |
| Найбільший діаметр заготовки над супортом, мм | 125 | 80 | 130 | 160 |
| Висота центрів над плоскими напрямними станини, мм | 108 | 108 | 125 | |
| Найбільша довжина заготовки у центрах (РМЦ), мм | 350 | 350 | 430 | 500, 750 |
| Найбільша довжина обточування, мм | 300 | 300 | 430 | |
| Найбільша висота тримача різця, мм | 10 х 12 | 12 х 12 | 16 х 16 | |
| Висота від опорної поверхні різця до лінії центрів, мм | 12 | 12 | ||
| Найбільша відстань від осі центрів до кромки різцетримача, мм | 78 | 78 | ||
| Передня бабка. Шпіндель | ||||
| Різьбовий кінець шпинделя, мм | М36 х 4,5 | М36 х 4,5 | ||
| Діаметр стандартного патрона, мм | 100 | 100 | ||
| Діаметр наскрізного отвору в шпинделі, мм | 16 | 28 | 38 | |
| Найбільший діаметр прутка, мм | 15 | 12 | ||
| Конус Морзе шпинделя | №2 | №3 | №4 | MT.5# |
| Число ступенів частот прямого обертання шпинделя | 6 | 6 | 7 | 8 |
| Частота прямого обертання шпинделя, об/хв | 120, 160, 230, 375, 500, 710 | 130, 170, 235, 385, 510, 700 | 25..1600 | 90..1800 |
| Гальмування шпинделя | ні | ні | ні | |
| Блокування рукояток | ні | ні | ні | |
| Супорт. Подання | ||||
| Найбільше поздовжнє переміщення супорта, мм | 300 | 300 | 430 | |
| Переміщення супорта поздовжнє на один поділ лімба, мм | 0,5 | 0,25 | 0,25 | |
| Найбільше поперечне переміщення супорта, мм | 100 | 100 | 160 | 160 |
| Переміщення супорта поперечне на один поділ лімба, мм | 0,025 | 0,025 | 0,025 | |
| Найбільше переміщення різцевих санчат, мм | 50 | 85 | 75 | |
| Переміщення різцевих санок на один поділ лімба, мм | 0,025 | 0,025 | 0,05 | |
| Кут повороту різцевих санчат, град | ±45° | ±45° | ||
| Число ступенів поздовжніх подач супорта | 3 | 3 | 2 | |
| Межі поздовжніх робочих подач супорту, мм/про | 0,08; 0,1; 0,12 | 0,08; 0,1; 0,12 | 0,08; 0,16 | 0,05..0,35 |
| Межі робочих поперечних подач супорта, мм/про | ні | ні | ні | 0,025..0,18 |
| Кількість нарізних різьблень метричних | 3 | 3 | 18 | |
| Межі кроків різьб метричних, що нарізаються, мм | 0,8; 1,0; 1,25 | 0,8; 1,0; 1,25 | 0,2..3,0 | 0,2..3,5 (18) |
| Межі кроків різьблення дюймових | ні | ні | 28, 19, 14, 11 | 4 1/2..48 1/ (34) |
| Межі кроків різьблення модульних | ні | ні | 0,1..0,6 | 0,20..1,75 (16) |
| Межі кроків різьблення питних | ні | ні | ні | 16..120 (24) |
| Габаритні розміри столу супорта, мм | немає | немає | 150 х 367 | немає |
| Габаритні розміри столу фрезерного пристрою, мм | немає | немає | 150 х 180 | немає |
| Задня бабка | ||||
| Конус Морзе задньої бабки | №2 | №2 | №2 | MT.3# |
| Найбільше переміщення пінолі, мм | 65 | 65 | 60 | 60 |
| Електроустаткування | ||||
| Електродвигун головного приводу, кВт | 1,0 | 1,1 | 1,5 | 0,75 220/380 В |
| Габарити та маса верстата | ||||
| Габарити верстата (довжина ширина висота), мм | 1440 х 470 х 1020 | 1100 х 470 х 110 | 1260 х 500 х 470 | 1200 х 650 х 1200 |
| Маса верстата, кг | 280 | 300 | 260 | 240, 260 |
