2Н118 Електроустаткування верстата
Електросхема верстата

Відомості про виробника вертикально-свердлувального верстата 2Н118

Виробником вертикально-свердлильного верстата 2Н118 є Молодечненський верстатобудівний завод МСЗ , заснований у 1947 році.

З січня 1958 року завод став іменуватися Молодеченським верстатобудівним заводом, отримавши завдання спеціалізуватися на випуску свердлильних верстатів. Починаючи з 1961 року, завод почав серійно випускати двошпиндельні, тришпиндельні, а потім універсальні вертикально-свердлильні верстати.

Верстатобудівний завод у досить непростих умовах намагається зберегти основну спеціалізацію. За результатами роботи за 2004 рік верстатна продукція становила – 42% у загальному обсязі випуску продукції.

2Н118 Верстат вертикально-свердлильний одношпиндельний універсальний. Призначення та сфера застосування

Вертикальний свердлильний верстат моделі 2Н118 з умовним діаметром свердління 18 мм призначений для виконання наступних операцій: свердління, розсвердлювання, нарізування різьблення та підрізування торців ножами.

Свердлильний верстат 2Н118 призначений для роботи в основних виробничих цехах, а також в умовах одиничного та дрібносерійного виробництва в інструментальних, експериментальних, ремонтно-механічних та інструментальних цехах з індивідуальним та дрібносерійним випуском продукції.

Верстат 2Н118 віднесений до умовного діаметру свердління 18 мм верстат допускає обробку деталей із зусиллям подачі до 560 кг і моментом, що крутить, до 880 кг-см.

Подальшим розвитком верстата 2Н118 є модель 2Н118-1 , запущений у серійне виробництво 1985 року.

Принцип роботи та особливості конструкції верстата

Верстат 2Н118 відноситься до конструктивної гами вертикально-свердлильних верстатів середніх розмірів (2Н118, 2Н125, 2Н125Л, 2Н135, 2Н150, 2Г175) з умовним діаметром свердління відповідно 18, 25, 35, 5. В порівнянні з верстатами (з індексом А), що випускалися раніше, верстати нової гами мають зручніше розташування рукояток керування коробками швидкостей і подач, кращий зовнішній вигляд, простішу технологію складання і механічної обробки ряду відповідальних деталей, більш досконалу систему мастила. Агрегатне компонування та можливість автоматизації циклу забезпечують виробництво на їх основі спеціальних верстатів.

На фундаментній плиті змонтовано колону коробчастої форми. У її верхній частинині розміщена шпиндельна головка, що несе електродвигун та шпиндель з інструментом. На вертикальних направляючих колони встановлена ​​шпиндельна бабка, усередині якої розміщений механізм подачі, що здійснює вертикальне переміщення шпинделя. Піднімати та опускати шпиндель можна механічно та за допомогою штурвала вручну. Для встановлення та закріплення пристрій з оброблюваними заготовками є стіл. Його можна встановлювати на різній висоті, залежно від розмірів оброблюваних деталей.

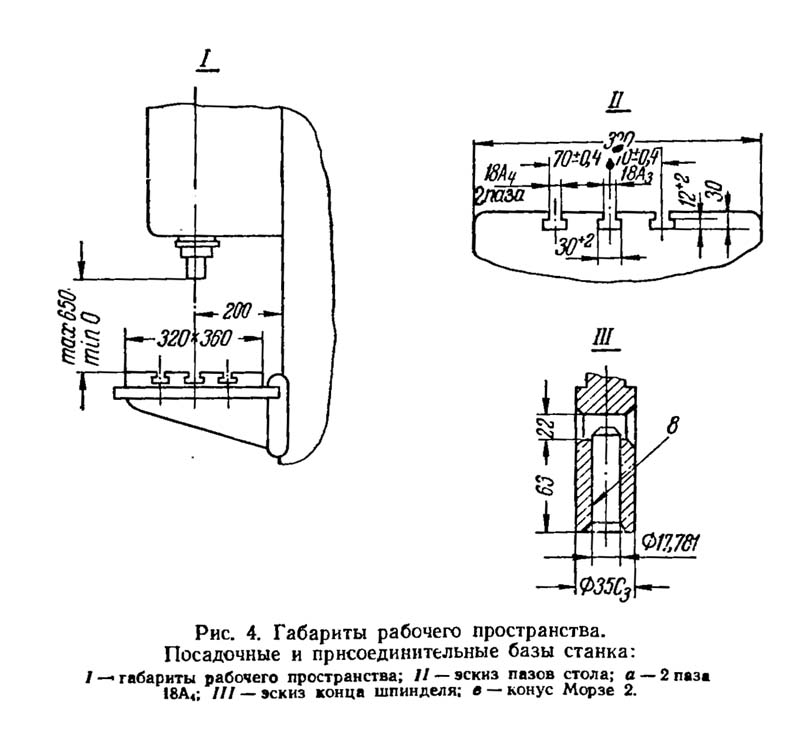

Габарит робочого простору свердлильного верстата 2Н118

Габарит робочого простору свердлильного верстата 2н118

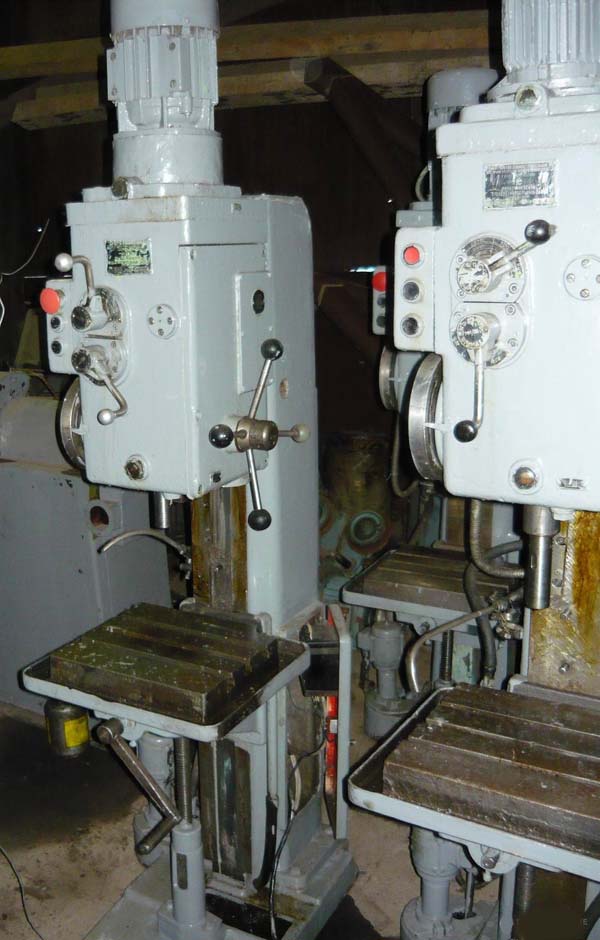

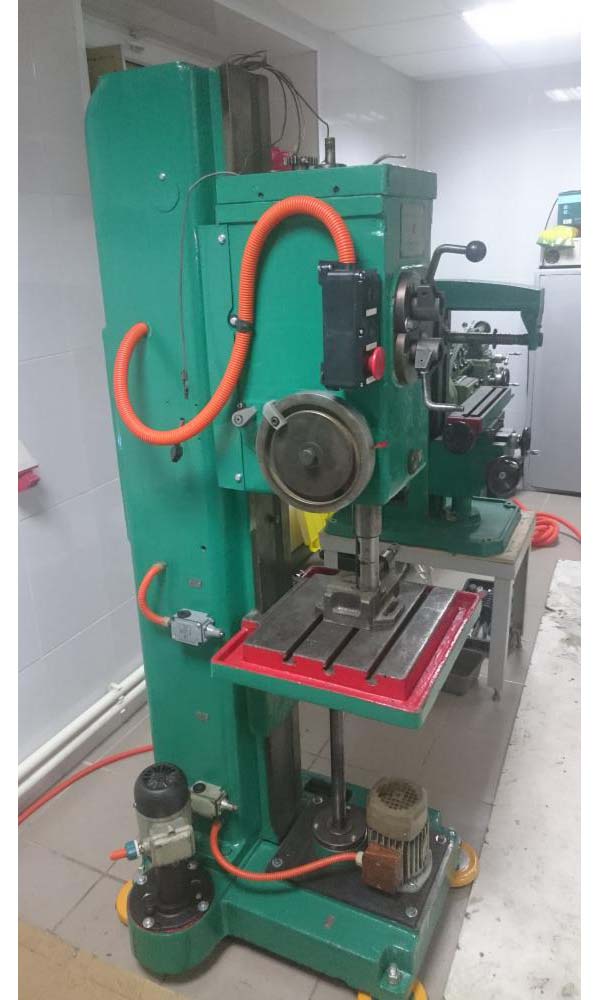

Фото вертикально-свердлувального верстата 2Н118

Фото вертикально-сверлильного верстата 2н118

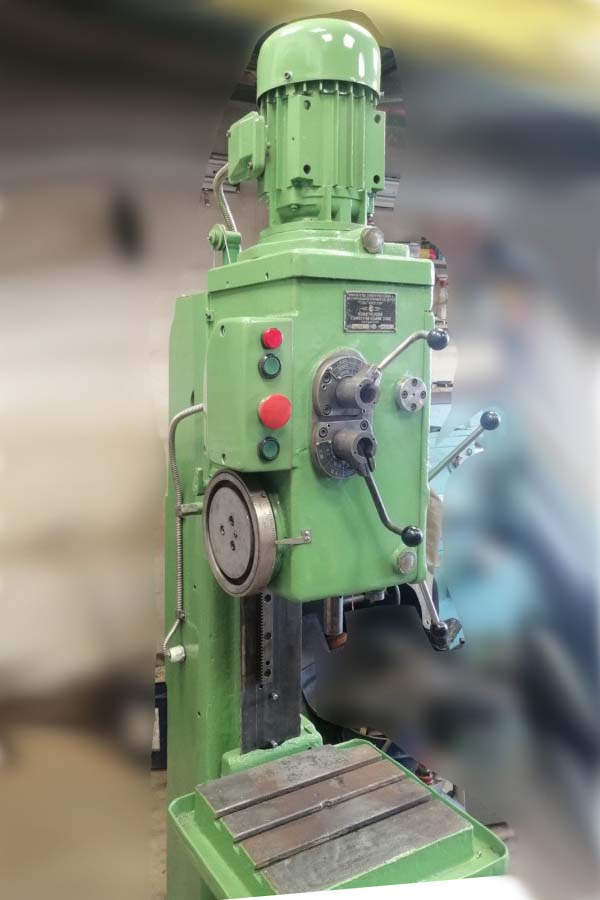

Фото вертикально-сверлильного верстата 2н118-1

Фото вертикально-сверлильного верстата 2н118

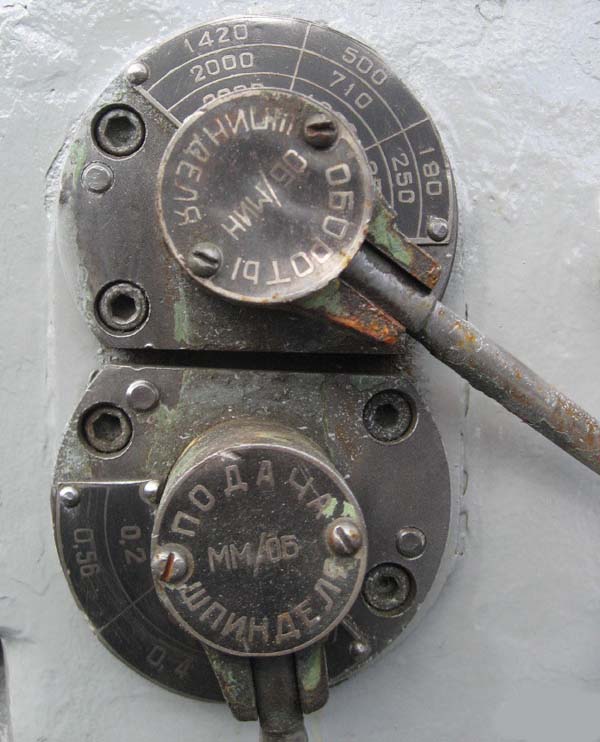

Фото вертикально-сверлильного верстата 2н118. Керування подачей і шпинделем

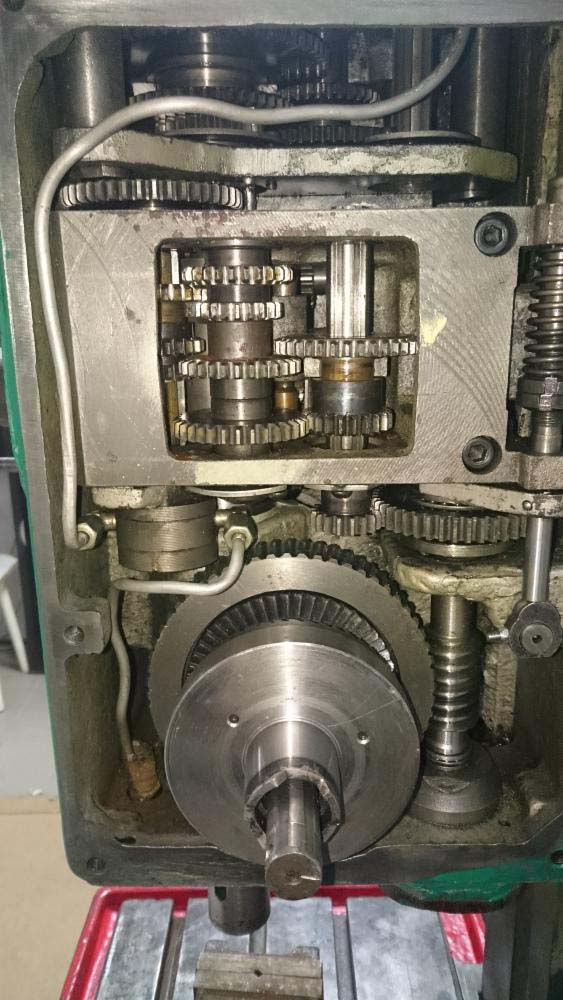

Фото вертикально-сверлильного верстата 2н118

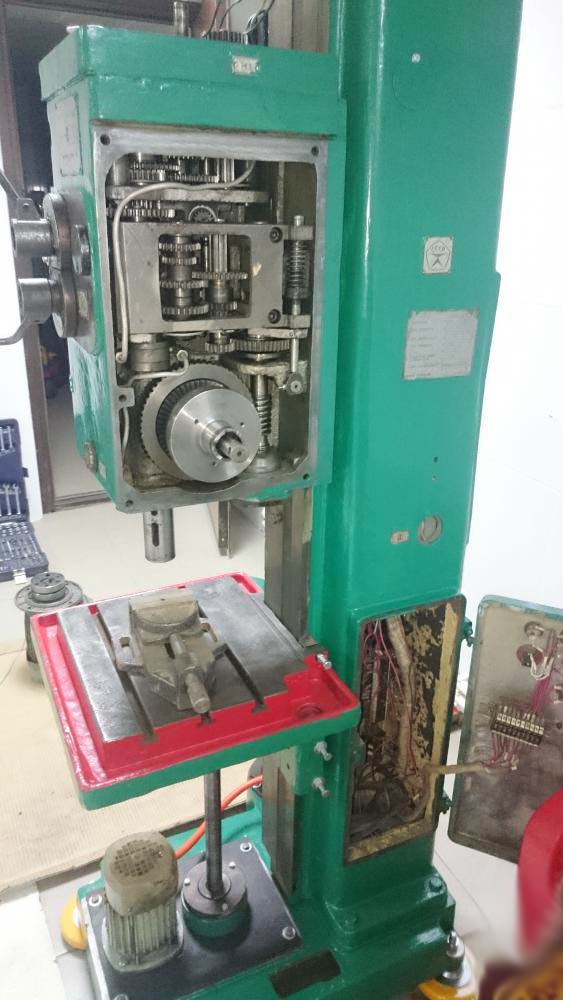

Фото вертикально-сверлильного верстата 2н118

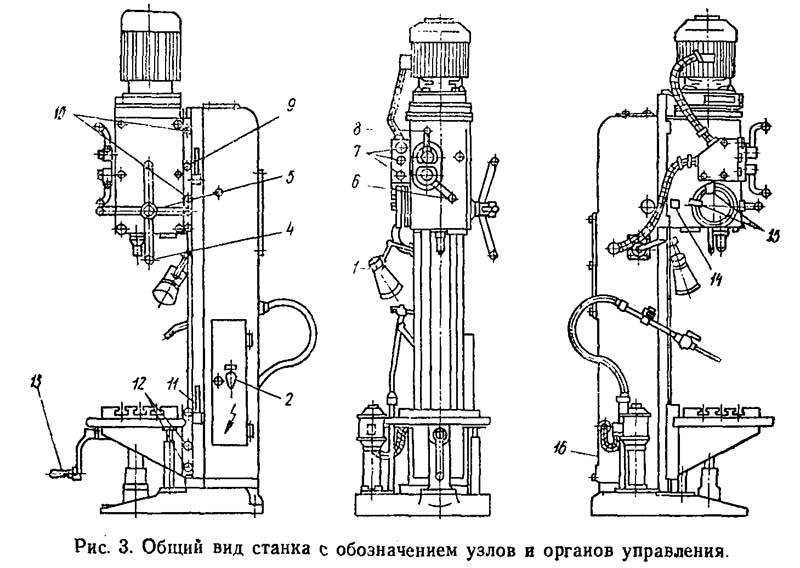

Загальний вигляд і органы керування сверлильного верстата 2Н118

Органы керування сверлильным верстатом 2н118

Специфікація органів керування сверлильным верстатом 2Н118

1. Выключатель освещения
2. Выключатель насоса охлаждения
3. Вводный автоматический выключатель
4. Рукоятка керування механізмом подачі
5. Кнопка увімкнення механической подачі
6. Рукоятка переключения подач
7. Кнопочная станція «Вправо», «Влево», «Стоп»
8. Рукоятка переключения швидкостей
9. Рукоятка зажиму сверлильной головки
10. Болты для регулировки клина сверлильной головки
11. Рукоятка зажиму стола
12. Болты для регулировки клина стола
13. Рукоятка подъема стола
14. Квадрат валика механізма подъема сверлильной головки
15. Кулачки налаштування циклов роботи
16. Отверстие 3/4" для подключения верстата к електросети

Електроустаткування сверлильного верстата 2Н118. 1969 год

Питание ланцюгів електроустаткування осуществляется следующими напряжениями:

Електроустаткування верстата предназначено для подключения к трехфазной сети переменного тока з глухозаземленным или изолированным нейтральным проводом.

• Ланцюги живлення електродвигателей, трансформаторов - силовая 3-х фазная сеть ~380 В, 50 Гц;
• Ланцюг керування катушками пускачів ~ 380 В;
• Ланцюг местного освещения ~ 36 В.

На станке установлены електродвигатели:

• 1М - електродвигатель головного приводу - АОЛ2-22-4С; 1,5 кВт, 1450 об/мин
• 2М - електронасос охлаждения - ПА-22; 0,125 кВт, 2800 об/мин

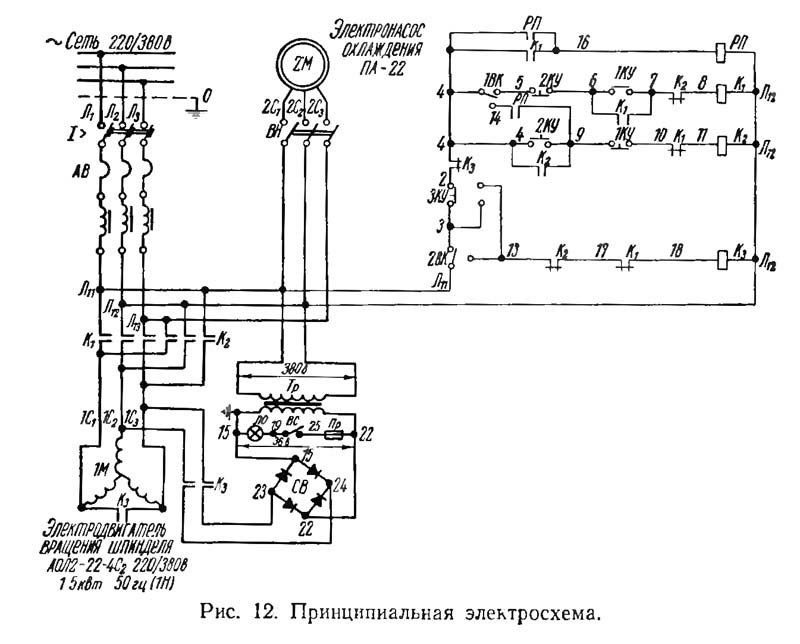

Електрична схема сверлильного верстата 2Н118

Електрична схема сверлильного верстата 2н118

Електрична схема сверлильного верстата 2н118. Дивитись у збільшеному масштабі

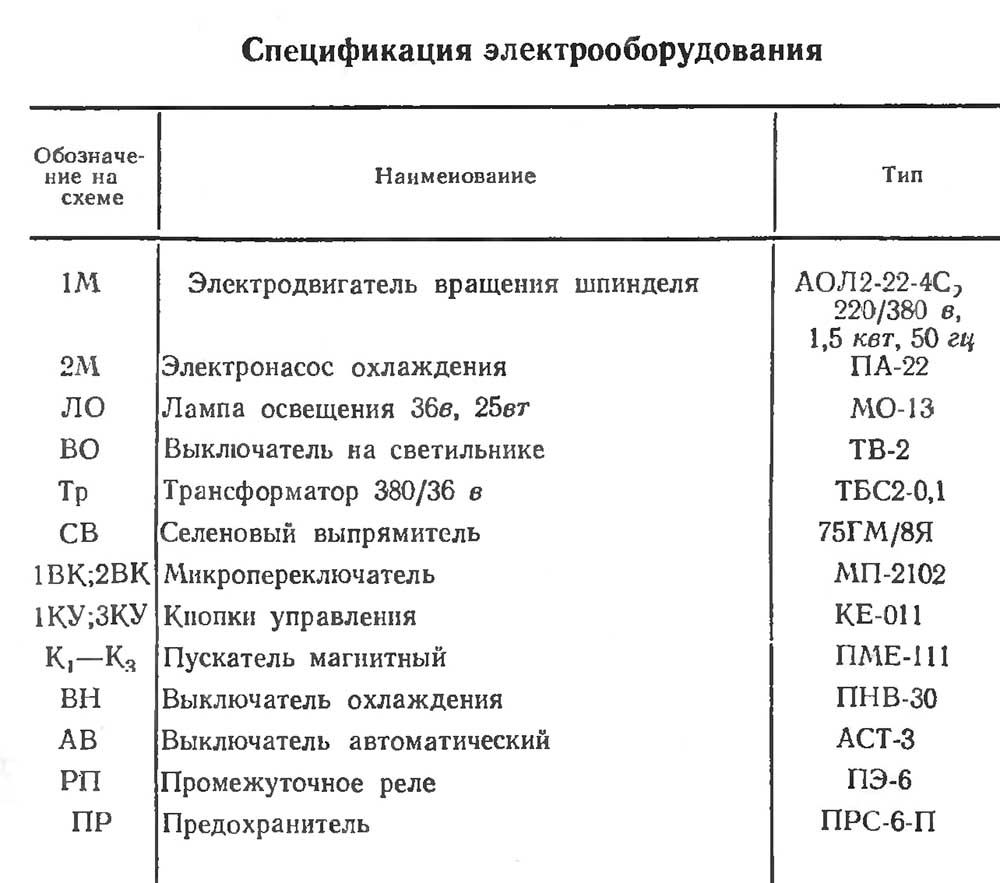

Список елементів сверлильного верстата 2Н118

Список елементів сверлильного верстата 2Н118. Дивитись у збільшеному масштабі

Електроустаткування верстата содержит:

• електродвигатель обертання шпинделя 1М;
• електронасос охлаждения 2М;
• аппаратуру пуска і автоматики;
• селеновый выпрямитель СВ;
• местное освещение.

Керування сверлильным верстатом 2Н118

На станке установлены наступні органы керування:

• кнопки керування — «Влево», «Вправо» і «Стоп»;
• вводный автомат;
• ручной пускатель для увімкнення насоса охлаждения з кнопками «Пуск», «Стоп».

Торможение шпинделя верстата 2Н118

На станке применена схема динамического торможения з подачей постоянного тока в три фазы обмотки статора через контакты тормозного пускателя Кз от селенового выпрямителя СВ, который питается от понижающего трансформатора ТБС2-01. Одновременно з подачей постоянного тока при торможении закорачивается обмотка статора в двух фазах для лучшей еффективности торможения. Торможение происходит только при, нажатой кнопке ЗКУ или 2ВК.

Работа електросхеми верстата 2Н118

Нажатием кнопки 1КУ «Вправо» включается пускатель К1 который самоблокируется блок-контактами 6—7, а контактами 4— 16 включает промежуточное реле РП, которое Своими контактами 4-16 станет на самопитание, а контактами 14—9 подготавливает увімкнення пускателя К2, если по ходу роботи на станке предусмотрен реверс обертання шпинделя от нажатия 1ВК.

Нажатием кнопки 2КУ «Влево» включается пускатель К2, который самоблокируется блок-контактами 4—9.

При любом вращении шпинделя вправо, влево, нажимая на кнопку «Стоп», производится торможение, при етом отключается K1 і РП, если было вращение вправо, или К2, если вращение было влево. Через контакты 13, 17, 18 включится пускатель торможения Кз, который подает постоянный ток в обмотку статора електродвигуна, і двигатель затормозится.

Захист

Електродвигун от перегрузок і коротких замыканий защищается автоматическим выключателем АСТ-3. Нулевая защита осуществляется катушкой магнитных пускачів.

Верстат должен быть заземлен согласно существующим правилам і нормам.

2Н118 Верстат вертикально-сверлильный одношпиндельный універсальний. Відеоролик.

Технічні характеристики верстата 2Н118

Наименование параметра	2Н118-1	2Н118	2Б118
Основні параметри верстата
Наибольший условный диаметр сверления в стали σ = 50..60 кг*мм2, мм	18	18	18
Наименьшее і наибольшее расстояние от торца шпинделя до стола, мм	150..650	0...650	50..650
Наименьшее і наибольшее расстояние от торца шпинделя до фундаментной плиты, мм			800..1150
Расстояние от оси вертикального шпинделя до направляючих стойки (вылет), мм	200	200	200
Рабочий стол
Розміри рабочей поверхности стола (длина х ширина), мм	360 х 480	320 х 360	320 х 400
Число Т-образных пазов Розміри Т-образных пазов	3	3
Наибольшее вертикальное перемещение стола (ось Z), мм	350	350	350
Перемещение стола на один оборот рукоятки, мм		2,4
Шпиндель
Наибольшее перемещение шпиндельной головки по колонне, мм		300	100
Наибольшее осевое перемещение шпинделя (гильзы шпинделя), мм	150	150	150
Перемещение шпиндельной головки на один оборот маховичка, мм		4,4
Перемещение шпинделя на одно деление лимба, мм		1
Перемещение шпинделя на один оборот маховичка-рукоятки, мм		110
Частота обертання шпинделя, об/мин (количество швидкостей)	180..2800 (9)	180..2800 (9)	208..2040 (6)
Наибольший допустимый крутящий момент, Н.м	88	88	88
Конус шпинделя	Морзе 3АТ8	Морзе 2	Морзе 2
Механіка верстата
Пределы вертикальних рабочих подач на один оборот шпинделя, мм (число подач)	0,1..0,56 (6)	0,1..0,56 (6)	0,1..0,4 (4)
Наибольшая допустимая сила подачі, Н	5600	5600	5500
Торможение шпинделя	есть	есть
Привод
Електродвигун приводу головного руху Тип	4АХ80, В4У3	АОЛ2-22-4С2
Електродвигун приводу головного руху, кВт (об/мин)	1,5 (1500)	1,5 (1420)	1,7 (2850)
Електродвигун приводу подъема стола, кВт (об/мин)	0,37 (1500)	-	-
Электронасос охлаждающей жидкости	0,12 (3000)	0,12 (3000)	0,12 (3000)
Электронасос охлаждающей жидкости Тип	ПА-22	ПА-22	ПА-22
Габарит і масса верстата
Габарити верстата (длина ширина высота), мм	730 х 648 х 1980	870 х 590 х 2080	727 х 625 х 1960
Масса верстата, кг	600	450	450
