Довідник по металорізальних верстатах та пресовому обладнанні
Виробником радіально-свердлувальних верстатів 2Р53 є Одеський Завод Радіально-Свердлильних Верстатів , заснований у 1884 році.
З 1928 року Державний машинобудівний завод ім. В. І. Леніна почав спеціалізуватися на випуску металорізальних верстатів. Було освоєно випуск вертикально-свердлильних верстатів діаметром свердління до 75 мм.
У листопаді 1946 року було випущено перший радіально-свердлильний верстат діаметром свердління 50 мм. Слідом за цими верстатами завод почав випускати радіально-свердлувальні верстати діаметром свердління 75 і 100 мм, переносні свердлильні верстати з поворотною головкою діаметром свердління до 75 мм, верстати хонінгу до діаметра 600 мм, верстати глибокого свердління до діаметра 50 мм.
Радіально-свердлильний верстат 2Р53 призначений для обробки отворів, головним чином у великих деталях, свердління, розсвердлювання, нарізування різьблення мітчиками, а при використанні спеціального інструменту - зенкерування, розгортання, розточування отворів та підрізання торців.
Свердлильний верстат 2Р53 призначений для отримання наскрізних та глухих отворів в деталях за допомогою свердл, для розгортання та чистової обробки отворів, попередньо отриманих литтям або штампуванням, та для виконання інших операцій. Головний рух та рух подачі у свердлильному верстаті повідомляються інструменту.
Верстат 2Р53 змонтований на візку, що переміщається рейковим шляхом.
Органи керування верстатом 2Р53 зосереджені на свердлильній головці. Для скорочення допоміжного часу служать механізм попереднього набору швидкостей обертання та подач шпинделя, гідравлічні затискачі колони, свердлильної головки та рукава. Вертикальне переміщення рукава по колоні механічне.
Свердлильна головка має механізм автоматичного вимкнення подачі, що спрацьовує при досягненні заданої глибини свердління.
Верстат має систему запобіжних пристроїв, що виключають поломку верстата внаслідок перевантажень.
Клас точності верстата Н.

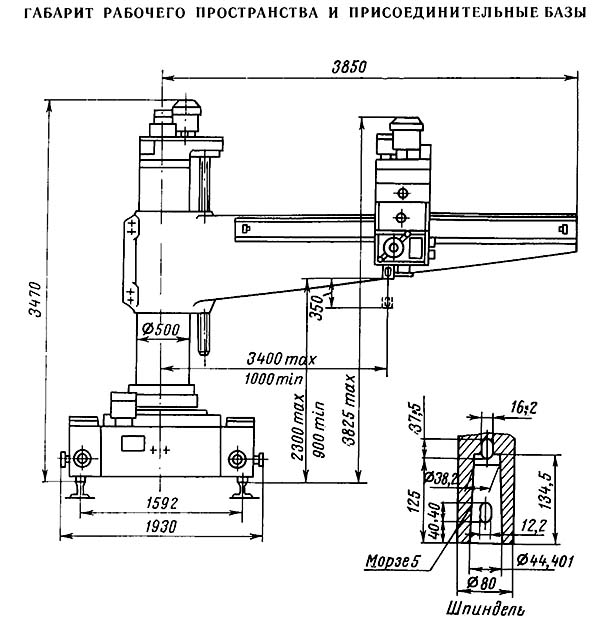

Габаритні розміри робочого простору верстата 2Р53

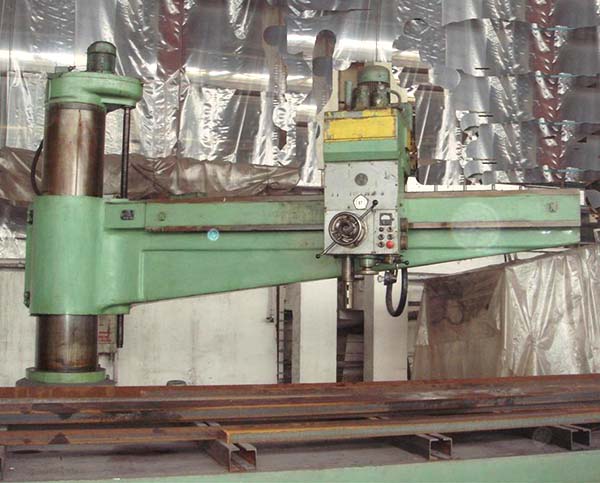

Фото радіально-свердлувального верстата 2Р53

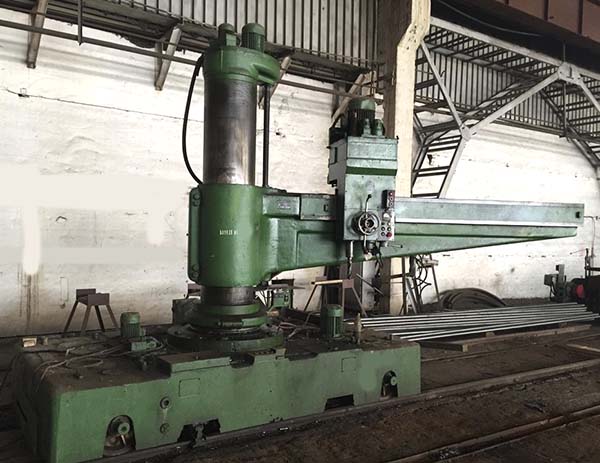

Фото радіально-свердлувального верстата 2Р53

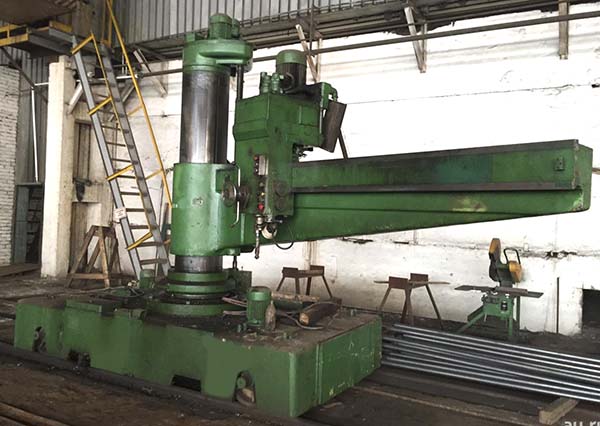

Фото радіально-свердлувального верстата 2Р53

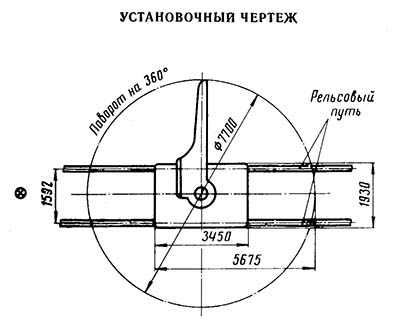

Настановне креслення верстата 2р53
| Найменування параметру | 2A53 | 2P53 |
|---|---|---|
| Основні параметри верстата | ||
| Клас точності верстата | Н | Н |
| Найбільший умовний діаметр свердління сталі 45, мм | 35 | 35 |
| Відстань від осі шпинделя до напрямної колони (виліт шпинделя), мм | 400..1200 | 750..3150 |
| Найменша та найбільша відстань від торця шпинделя до плити, мм | 500..1500 | - |
| Найменша та найбільша відстань від торця шпинделя до рейки, мм | - | 815..2265 |
| Рамер поверхні плити (ширина довжина), мм | 910..1220 | - |
| Рукав | ||
| Найбільше вертикальне переміщення рукава по колоні (настановне), мм | 700 | 1050 |
| Швидкість вертикального переміщення рукава по колоні, м/хв. | 1,27 | 0,75 |
| Кут повороту рукава навколо колони, град | 360 | |
| Затискач рукава на колоні | Автоматичний | |
| Швидкість пересування візка по рейках, м/хв | - | 12,7 |
| Свердлильна головка | ||
| Найбільше горизонтальне переміщення свердлильної головки по рукаву, мм | 800 | 100..3400 |
| Затискач головки на рукаві | Ручний | |
| Шпиндель | ||
| Найбільше осьове переміщення пінолі шпинделя (хід шпинделя), мм | 300 | 400 |
| Противага | Пружинний | |
| Позначення кінця шпинделя за ГОСТ 24644-81 | ||
| Конус Морзе | 4 | 5 |
| Частота прямого обертання шпинделя, об/хв | 50..2240 | 20..2000 року |
| Частота зворотного обертання шпинделя, об/хв | 25..1600 | |
| Кількість швидкостей шпинделя прямого обертання | 12 | 21 |
| Межі робочих подач на один оборот шпинделя, мм/об | 0,06..1,22 | 0,056..2,50 |
| Число ступенів робочих подач | 8 | 12 |
| Межі робочих подач на один оборот шпинделя при нарізанні різьблення, мм | ||
| Переміщення шпинделя на один поділ лімба, мм | 1 | |
| Переміщення шпинделя на оборот лімба, мм | 122 | |
| Найбільша маса інструменту, що встановлюється на верстаті, кг | 15 | |
| Найбільший допустимий момент, що крутить, кгс * м | 37,50 | 71 |
| Найбільше зусилля подачі, кгс | 1250 | 1250 |
| Затискач обертання колони | Гідро | Гідро |
| Електроустаткування. Привід | ||
| Кількість електродвигунів на верстаті | 4 | |
| Електродвигун приводу головного руху, кВт (об/хв) | 2,6/ 3,0 | 4 (1450) |
| Електродвигун приводу переміщення рукава, кВт (об/хв) | 1,1 | 3 (1430) |
| Електродвигун приводу гідрозатиску колони, кВт (об/хв) | 0,5 | 0,5 (1410) |
| Електродвигун приводу гідрозатиску рукава, кВт (об/хв) | 0,5 (1410) | |
| Електродвигун приводу візка, кВт (об/хв) | - | 2,2 (950) |
| Електродвигун приводу гідрозатиску візка, кВт (об/хв) | 1,1 (1400) | |
| Електродвигун насоса охолоджувальної рідини, кВт (об/хв) | 0,125 | 0,125 |
| Сумарна потужність встановлених електродвигунів, кВт | 4,325 | |
| Габарити та маса верстата | ||
| Габарити верстата (довжина ширина висота), мм | 2250 х 910 х 3070 | |
| Маса верстата, кг | 4000 |
