3У12АФ11 Верстат круглошліфувальний особливо високої точності
Схеми, опис, характеристики

Відомості про виробника круглошліфувального верстата 3У12АФ11

Виробник універсального круглошліфувального верстата 3У12АФ11 - Вільнюський завод шліфувальних верстатів .

Розробник верстата 3У12АФ11 Ленінградське СКБ шліфувального обладнання, м. Ленінград, 1980 рік.

3У12АФ11 (3U12AF11) верстат круглошліфувальний особливо високої точності. Призначення та сфера застосування

Універсальний круглошліфувальний верстат напівавтомат 3У12АФ11 , 3U12AF11 призначений для шліфування зовнішніх та внутрішніх циліндричних, конічних та торцевих поверхонь при встановленні деталей у центрах, кулачковому патроні, на планшайбі або цангах в умовах дрібносерійного та серійного виробництва.

Обробка виробів на верстаті 3У12АФ11 проводиться поздовжнім або врізним шліфуванням у напівавтоматичному циклі з керуванням від пристрою цифрової індикації (УЦІ) або приладу активного контролю (ПАК), що поставляється на замовлення, а також з ручним керуванням.

ПАК дозволяє здійснювати шліфування валу з метою забезпечення заданого зазору (натягу) в парі з деталлю, що сполучається.

У напівавтоматичному циклі остаточний розмір забезпечується УЦІ або ПАК, а при ручному керуванні жорстким упором або візуальним контролем за табло УЦІ.

Круглошліфувальний верстат 3У12АФ11 має поворотний верхній стіл та поворотну шліфувальну бабку. Це дає можливість шліфувати не тільки циліндричні, а й пологі конічні поверхні. Індикаторний пристрій, полегшує точний відлік кута повороту столу при шліфуванні конусів.

Керування верстатом - однорукояткове. За допомогою рукоятки керування включаються швидке підведення-відведення шліфувальної бабки, врізна подача, включення та вимкнення обертання виробу та подачі СОЖ, включення ходу столу та розвантаження насоса (у перервах між обробкою деталей).

На верстаті 3У12АФ11 можна виконувати такі види обробки:

• поздовжнє та врізне шліфування при ручному управлінні до упору або з приладом активного контролю у напівавтоматичному циклі;
• поздовжнє шліфування до упору з поперечною автоматичною періодичною подачею, що здійснюється при реверсі столу;
• шліфування торцевих поверхонь периферією кола.

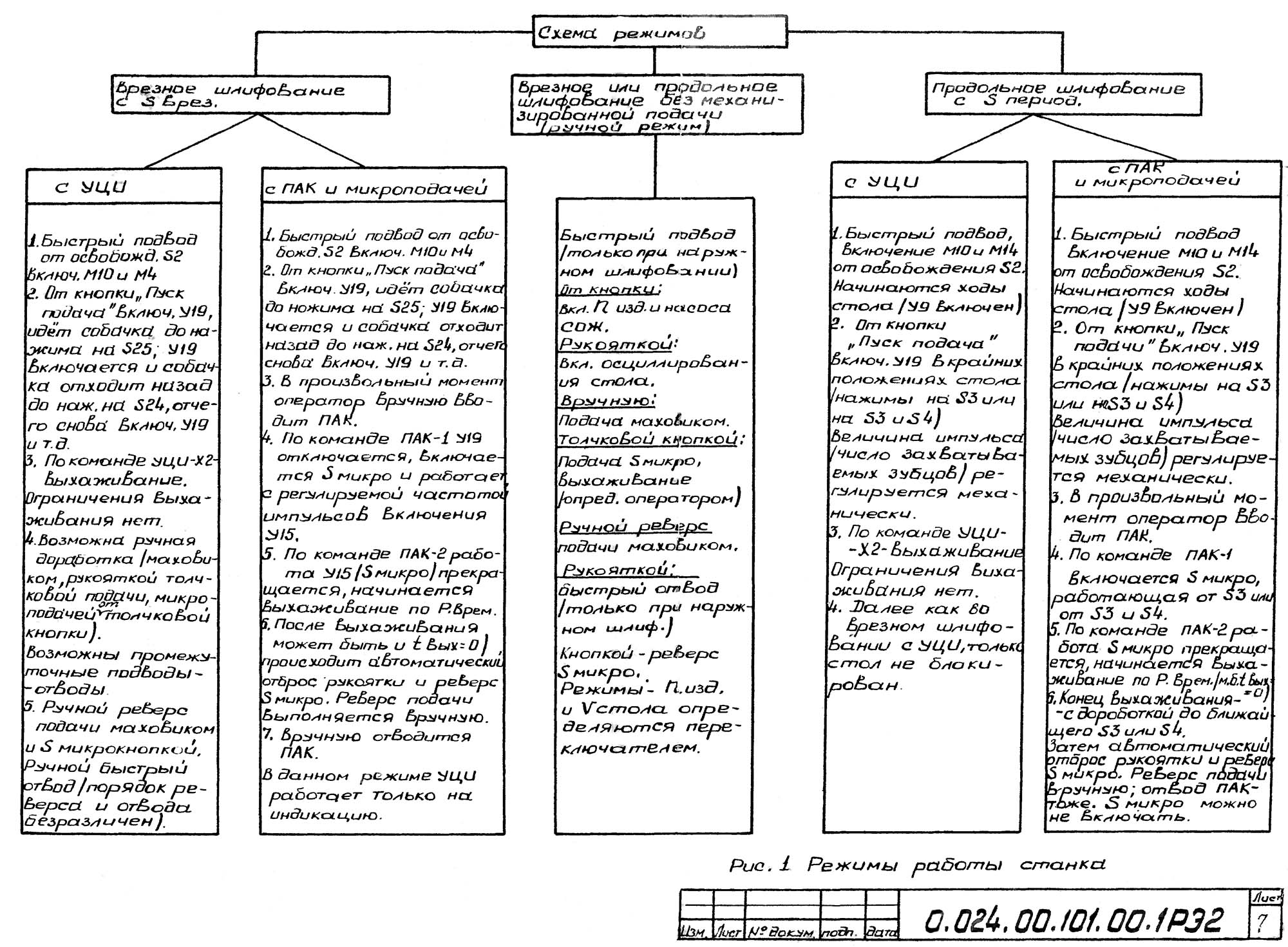

Схема режимів роботи верстата шліфувального верстата 3у12аф11

Схема режимів роботи верстата 3У12АФ11. Дивитись у збільшеному масштабі

Верстат 3У12АФ11 укомплектований магнітним сепаратором для очищення рідини, що охолоджує.

Клас точності напівавтомат А.

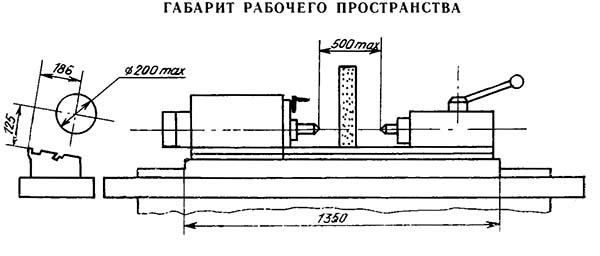

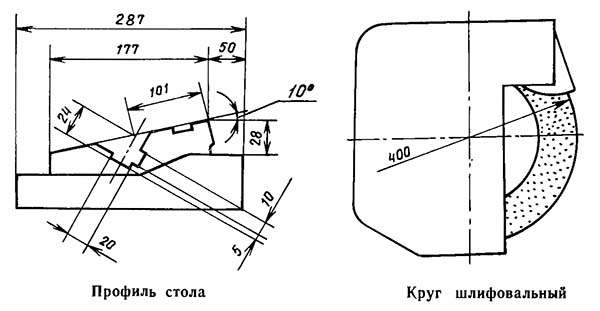

Габарит робочого простору шліфувального верстата 3У12АФ11

Габарит робочого простору шліфувального верстата 3У12АФ11

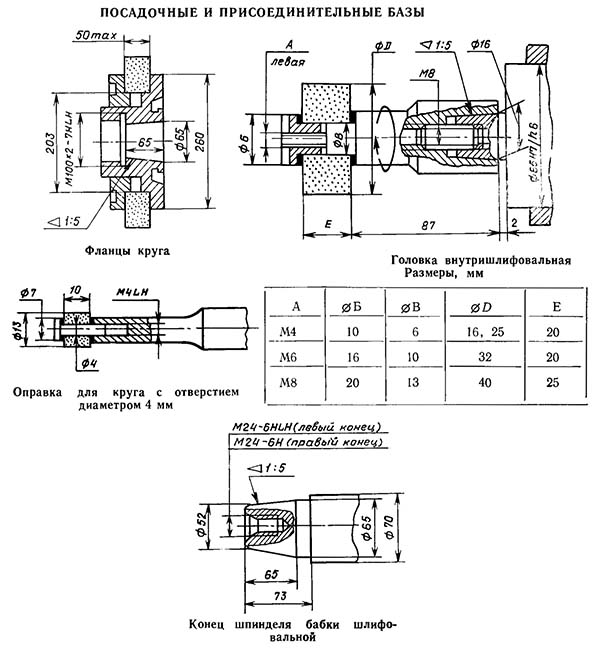

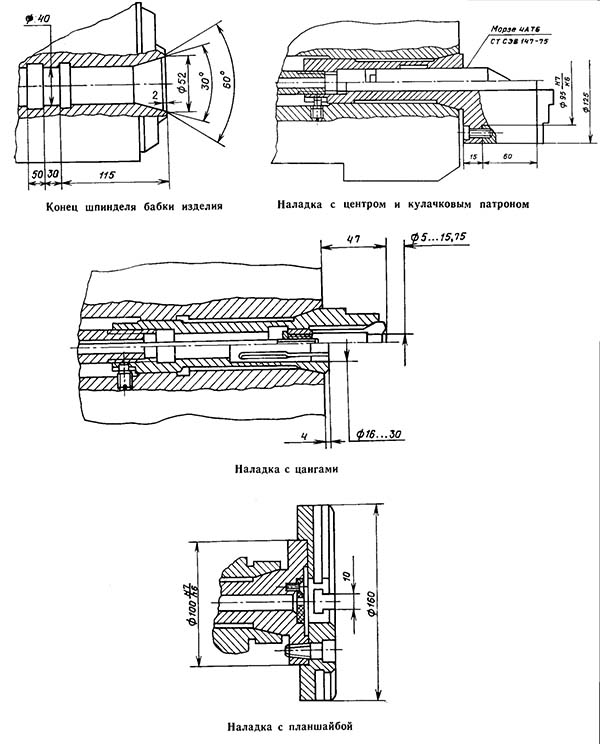

Приєднувальні та посадкові бази круглошліфувального верстата 3У12АФ11

Приєднувальні та посадкові бази шліфувального верстата 3У12АФ11

Приєднувальні та посадкові бази шліфувального верстата 3У12АФ11

Приєднувальні та посадкові бази шліфувального верстата 3У12АФ11

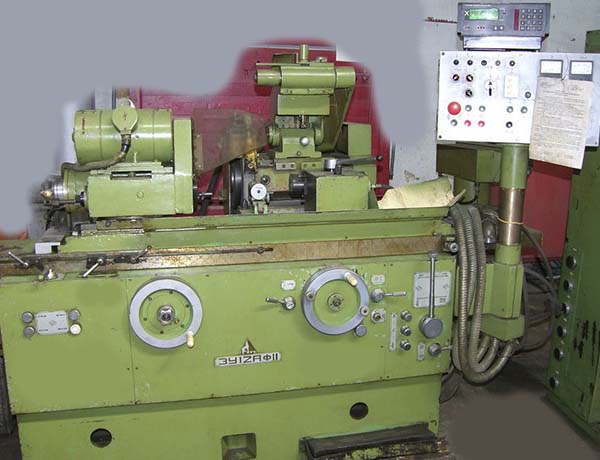

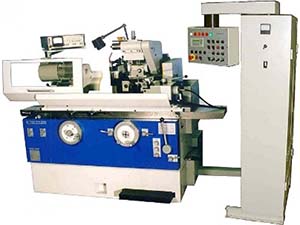

Загальний вигляд круглошліфувального верстата 3У12АФ11

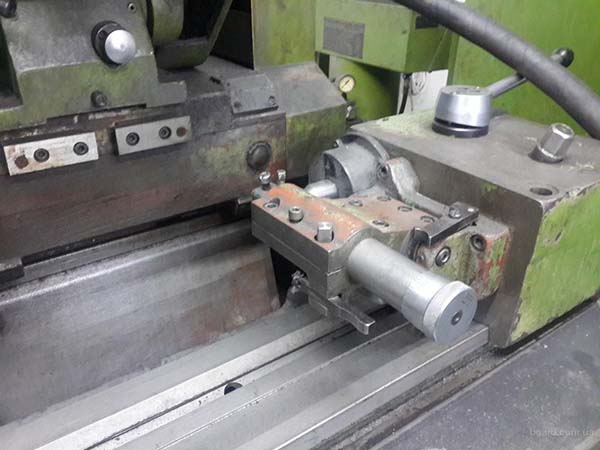

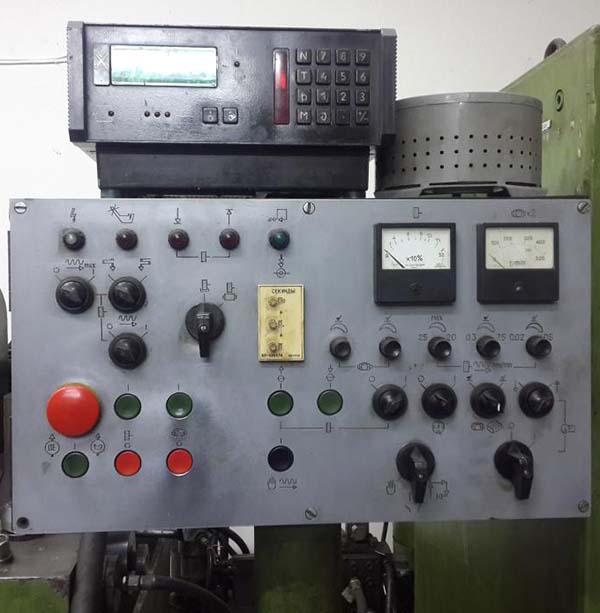

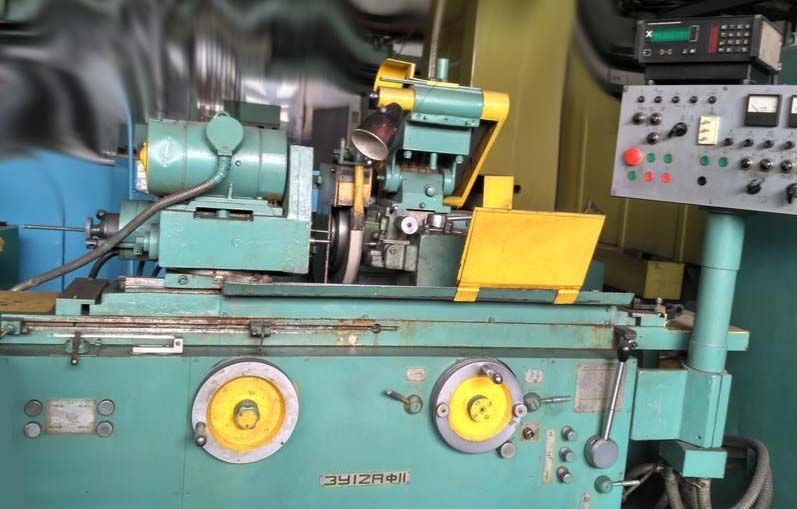

Фото шліфувального верстата 3у12аф11

Фото шліфувального верстата 3у12аф11

Фото шліфувального верстата 3у12аф11

Фото шліфувального верстата 3у12аф11

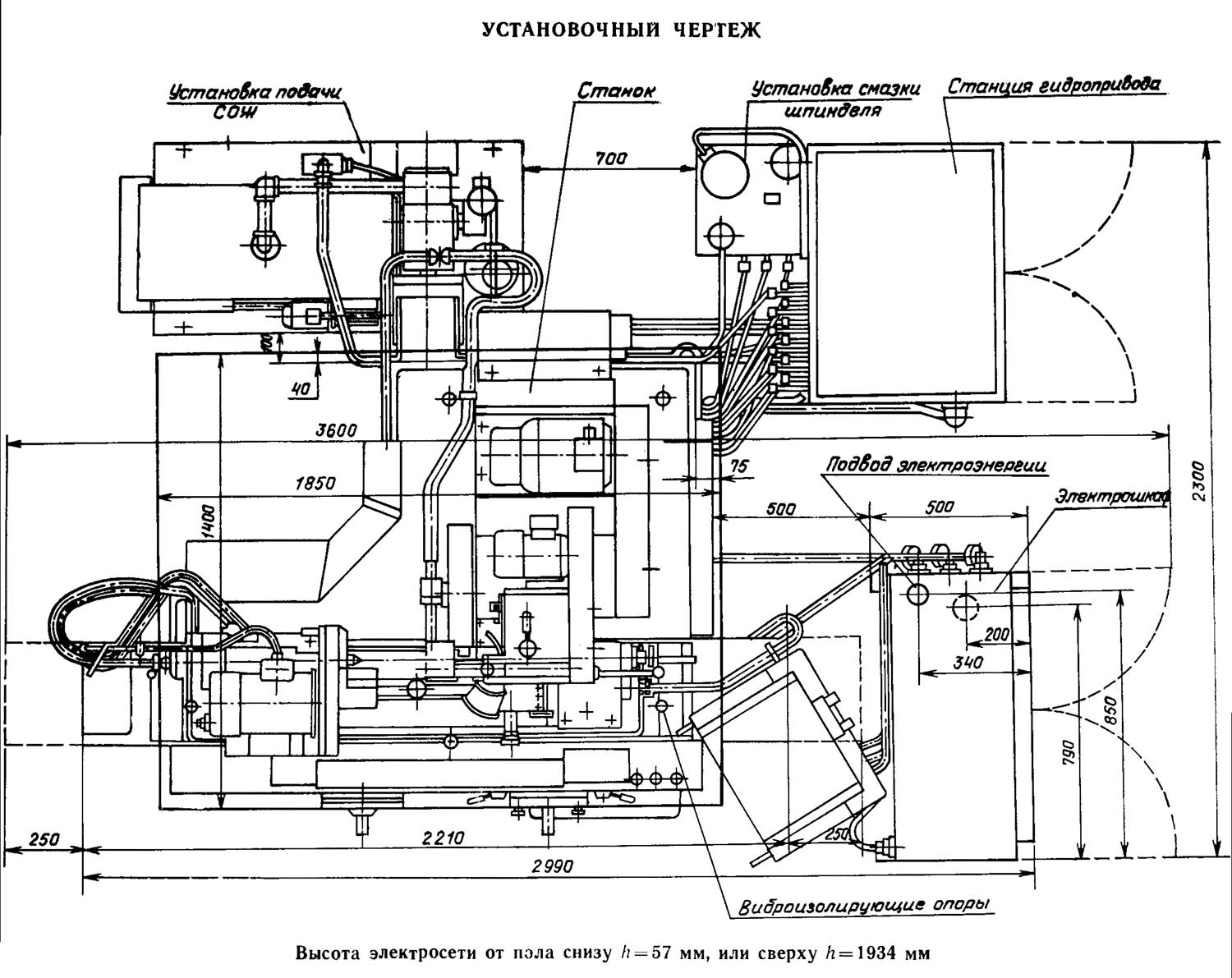

Настановне креслення круглошлифовального верстата 3У12АФ11

Настановне креслення шлифовального верстата 3У12АФ11

Настановне креслення круглошлифовального верстата 3У12АФ11. Дивитись у збільшеному масштабі

3У12АФ11 Верстат круглошлифовальный універсальний. Відеоролик.

Технічні характеристики верстата 3У12АФ11

Наименование параметра	3Б12	3У12АФ11	3У12ВФ11
Основні параметри
Класс точності по ГОСТ 8-82	П	А	В
Наибольший диаметр обрабатываемого вироби, мм	200	200	200
Наибольшая длина обрабатываемого вироби (РМЦ), мм	500	500	500
Наименьший і наибольший диаметр шлифования, мм	8..200
Рекомендуемый диаметр шлифования, мм	20..60		20..60
Наибольшая длина шлифования, мм	450	450	450
Наибольшая длина внутреннего шлифования, мм		75	75
Рекомендуемый диапазон диаметров шлифуемых отверстий, мм		13..50	15..50
Наибольшая рекомендуемая масса вироби, кг			15
Наименьший і наибольший диаметр шлифуемого отверстия, мм	25..50
Расстояние от оси шпинделя передньої бабки до зеркала стола - высота центров, мм	120	125
Высота центров над столом, мм			125 ±2
Расстояние от подошвы верстата до оси вироби, мм	1090	1095	1095
Точность
Постоянство диаметра в продольном сечении, мм		0,003
Круглость, мм		0,0006
Стол верстата
Наибольшее продольное перемещение стола механическое / ручное, мм	500 / 550	500 / 500	500 / 500
Наименьший ход стола между упорами, мм	4
Ручное замедленное/ ускоренное переміщення стола за один оборот маховика, мм	1,59 / 31,9	1,2 / 14,27	1,2 / 14,27
Скорость переміщення стола от гідросистемы (регулювання Б/с), м/мин	0,1..5	0,03..5,0	0,03..5,0
Наибольший угол поворота верхнего стола по часовий / против часовий стрелки, град	6° / 7°	8,5° / 8,5°	8,5° / 8,5°
Шлифовальная бабка
Наибольшее перемещение шлифовальной бабки по винту подачі, мм	110	100	100
Перемещение шлифовальной бабки относительно верхних салазок, мм	180
Перемещение шлифовальной бабки во время швидкого подвода, мм	40	55	55
Время швидкого установочного переміщення (подвода і відведення) шлифовальной бабки, с		3	4
Точность повторного швидкого установочного подвода шлифовальной бабки, мм		0,001
Угол поворота шлифовальной бабки, град	±30°	±30°	±30°
Угол поворота шлифовальния, град	90°	90°
Шлифовальный круг по ГОСТ 2424-67	200..300 х 40 х 127	300..400 х 40 х 203	300..400 х 50 х 203
Диаметр кінця шлифовального шпинделя по ГОСТ 2323-67 (конусность 1:5), мм	Ø 50	Ø 65	Ø 65
Частота обертання шпинделя наружного шлифования, об/мин	2250	2390, 2000, 1670	2390, 2000, 1670
Скорость шлифовального круга (устанавливается сменными шкивами) - изношенного / неизношенного, м/с	27 / 35	37,5; 31,5; 26,25 / 50; 42; 35	37,5; 31,5; 26,25 / 50; 42; 35
Механізм подачі шлифовальной бабки
Величина ходу автоматичною импульсной подачі на диаметр (регулювання бесступенчатое) - периодическая подача з реверсированием стола, мм	0,002..0,024 12 подач	0,002..0,06	0,001..0,05
Скорость врезной подачі (регулювання бесступенчатое), мм/мин		0,03..15	0,025..15
Скорость реверса врезной подачі, мм/мин на радиус		15	15
Величина переміщення шлифовальной бабки на одно деление лимба, мм на радиус		0,002	0,002
Величина переміщення шлифовальной бабки за один оборот маховика, мм на радиус	0,5	0,25	0,25
Величина ручной толчковой подачі шлифовальной бабки, мм на радиус		0,0005	0,0005
Величина ходу автоматичною подачі шлифовальной бабки, соответствующей наибольшему припуску, мм на диаметр не более		1,0	1,5
Скорость швидкого установочного переміщення шлифовальной бабки, м/мин на радиус	1,2	0,14	0,15
Скорость швидкого перегона шлифовальной бабки (для исполнения з перегоном), мм/мин			0,14
Приспособление для внутреннего шлифования
Диаметр внутришлифовальной головки, мм	17 х 20 х 6 30 х 25 х 10 40 х 32 х 16	Ø 13..40	Ø 13..40
Число оборотів внутришлифовального шпинделя	16750	16000	22000
Передня бабка (бабка вироби)
Частота обертання вироби (бесступенчатое регулювання), об/мин	78..780	55..900	55..900
Угол поворота в сторону шлифовального круга (по часовий стрелке), град	90°	90°	90°
Угол поворота в сторону от шлифовального круга (против часовий стрелки), град	30°	30°	30°
Конус шпинделя передньої бабки по ГОСТ 2847-67	Морзе 3	Морзе 4	Морзе 4
Задня бабка
Величина відведення пиноли задньої бабки от руки, мм	25	30	30
Конус шпинделя пиноли задньої бабки по ГОСТ 2847-67	Морзе 3	Морзе 4	Морзе 4
Привід і електрообладнання верстата
Количество електродвигателей на станке	7	11	10
Електродвигун шпинделя шлифовальной бабки, кВт (об/мин)	3,0 (2М)	4,0	5,5 (3000)
Електродвигун внутришлифовального шпинделя, кВт (об/мин)	1,1 (7М)	1,1	1,1 (3000)
Електродвигун приводу вироби, кВт (об/мин)	1,0 (1М)	0,85	0,75 (2200)
Електродвигун приводу подачі, кВт (об/мин)		0,37	0,37 (3000)
Електродвигун насоса гідросистемы, кВт (об/мин)	1,0 (3М)	3,0	3,0 (1000)
Електродвигун насоса системы змазки шпинделя, кВт (об/мин)	0,27 (4М)	0,27	0,27 (1500)
Електродвигун насоса системы охлаждения СОЖ, кВт	0,15	0,12 (3000)	0,12 (3000)
Електродвигун магнитного сепаратора, кВт	0,15	0,12	0,08 (1500)
Електродвигун приводу перегона стола, кВт		0,25
Електродвигун вентилятора охлаждения змазки шпинделя круга і шпинделя бабки вироби, кВт		0,12	0,12 (3000)
Електродвигун приводу транспортера фильтра, кВт		0,08	0,08 (1500)
Общая мощность всех електродвигателей, кВт			11,4
Габаритные розміри і масса верстата
Габаритные розміри верстата (длина х ширина х высота), мм	2600 х 1750 х 1750	2260 х 1780 х 1680	2260 х 1780 х 1680
Масса верстата з електрообладнанням і охолодженням, кг	3000	4200	4200
