5А122 Верстат зубодолбежный вертикальний напівавтомат
схеми, опис, характеристики

5А122 Загальний вигляд  зубодолбежного верстата







Відомості про виробника вертикального зубофрезерного напівавтомату 5А122

Производитель вертикального зубодолбежного напівавтомату 5А122 Корсунь-Шевченковский станкостроительный завод им. Богдана Хмельницкого г. Корсунь-Шевченковский, Черкаская область.





Продукция Корсунь-Шевченковского станкостроительного завода


5А122 Верстат зубодолбежный вертикальний гідравлический універсальний напівавтомат. Назначение і область применения

Зубодолбежный напівавтомат 5А122 является представителем гаммы зубодолбежных верстатів 5121, 5122 і 5140, разработанных в ЭНИМС в начале семидесятых.

Зубодолбежный верстат 5А122 заменил устаревшую модель 5122.

Універсальный гідравлический зубодолбежный верстат напівавтомат 5А122 предназначен для высокопроизводительного нарізання прямых і косых зубьев цилиндрических зубчатых колес з наружным і внутренним зацеплением, зубчатых секторов, реек і других деталей. Ввиду малого перебега долбяка верстат приспособлен для нарізання блоков зубчатых колес. Нарезание зубьев осуществляется круговыми модульными долбяками методом обкатки инструмента і вироби.

На верстатах 5А122 специализированного і специального исполнения можно производить обработку зубчатых колес з винтовым зубом, деталей типа вала-шестерни, конусного зуба, зубчатых секторов, зубчатых реек длиной до 600 мм, зубчатых колес методом контурного долбления (раздалбливания), блоков зубчатых колес з узкими канавками для выхода долбяка.

Жесткая стойка соединена со станиной, по горизонтальным направляющим которой перемещается стол, несущий нарезаемое колесо. В суппорте расположен долбяк, совершающий возвратно-поступательное рух і отскок при обратном ходе на величину 0,45 мм. В верстатах 5А12, 5В12, 5М12 такой отскок совершает деталь.

Простота налагодження напівавтомату дает возможность использовать его в условиях единичного і серийного производства.

При установці в суппорте специальных винтовых направляючих, изготовляемых по техническому заданию заказчика, на напівавтоматі можно обрабатывать зубчасті колеса з косым зубом.

Полуавтомат 5А122 имеет вертикальную компоновку. Отводное рух осуществляется инструментом на холостом ходу под углом за счет смещения стойки в поперечном направлении.

Класс точності верстата — П по ГОСТ 8—82.

Климатические условия експлуатации — УХ Л 4 по ГОСТ 15150—69.

По требованию заказчика верстат може изготовляться з загрузочным пристрійм, рассчитанным на конкретную деталь, превращающим его в спеціальний автомат, работающий автономно или встраиваемый в автоматическую линию.

Стружка при помощи скребка удаляется из зоны різання в спеціальний стружкосборник. Для очистки СОЖ от более мелких частиниц применяется магнитный сепаратор.

Разработчик — Корсунь-Шевченковский станкостроительный завод им. Богдана Хмельницкого.


Основні технические данные зубофрезерного верстата 5А122:

Изготовитель - Корсунь-Шевченковский станкостроительный завод им. Богдана Хмельницкого.


5А122 Загальний вигляд і общее пристрій верстата

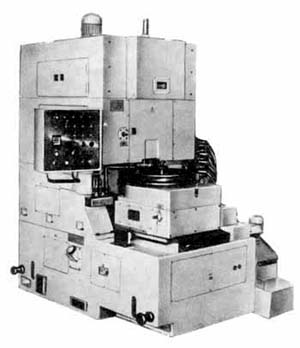

5А122 напівавтомат зубодолбежный. Загальний вигляд

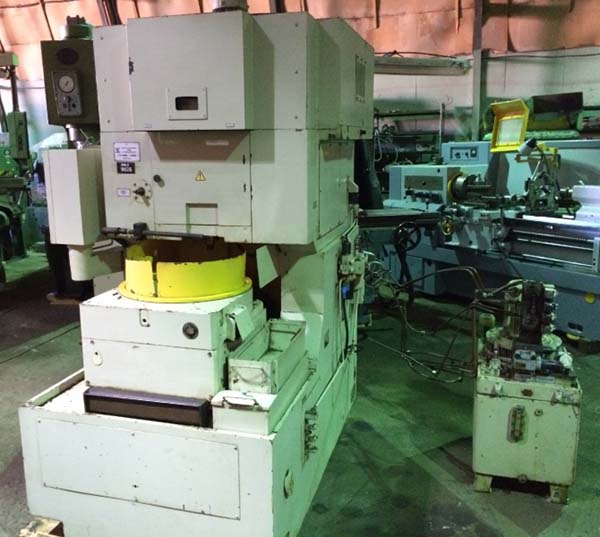

Фото зубодолбежного верстата 5а122

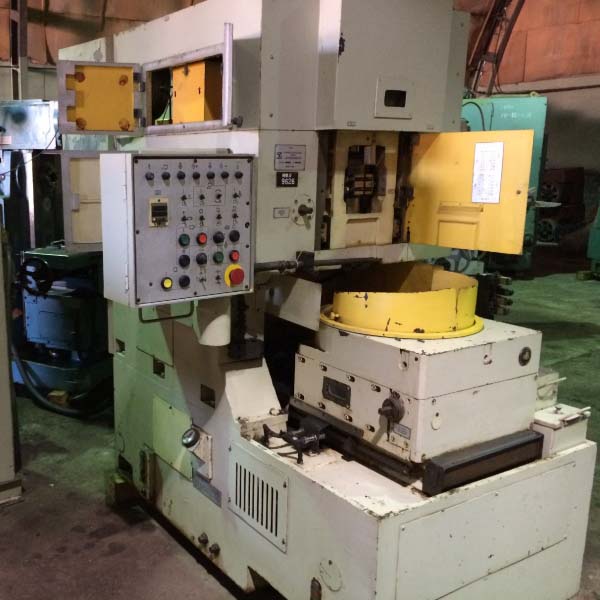

Фото зубодолбежного верстата 5А122. Дивитись у збільшеному масштабі



5А122 напівавтомат зубодолбежный. Загальний вигляд

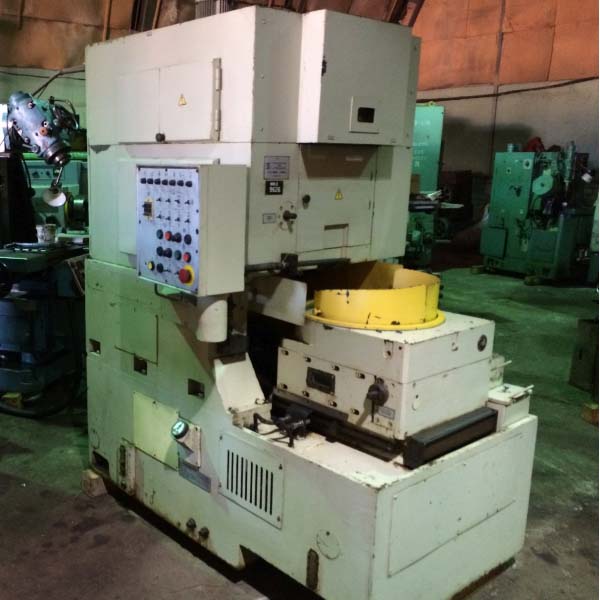

Фото зубодолбежного верстата 5а122


5А122 напівавтомат зубодолбежный. Загальний вигляд

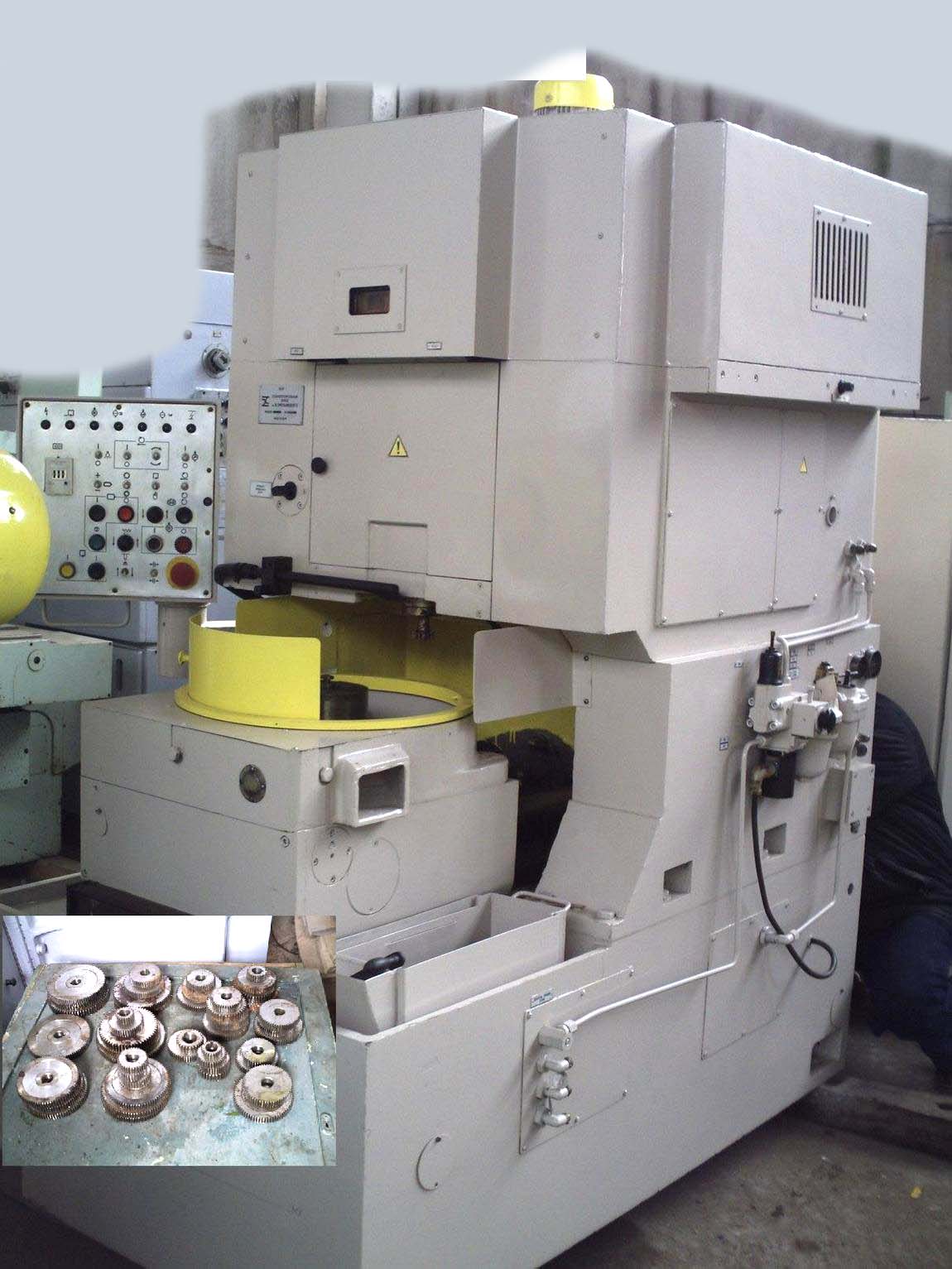

Фото зубодолбежного верстата 5а122


5А122 напівавтомат зубодолбежный. Загальний вигляд

Фото зубодолбежного верстата 5а122


Розташування основних вузлів зубодолбежного верстата 5А122

5А122 Розташування основних вузлів зубодолбежного верстата

Розташування основних вузлів зубодолбежного верстата 5а122


Список основних вузлів зубодолбежного верстата напівавтомату 5А122

  1. Станина
  2. Агрегат змазки
  3. Прокладка
  4. Пульт керування
  5. Стойка
  6. Крышка коробки круговых подач

Список органів керування зубодолбежным верстатом 5А122

  1. Механізм вывода шпинделя
  2. Квадрат ручного переміщення шпинделя
  3. Инструментальный суппорт
  4. Инструмент
  5. Ограждение
  6. Сборник стружки
  7. Стол
  8. Крышка ниши гідроагрегата
  9. Лимб налаштування межосьового расстояния
  10. Линейка межосьового расстояния
  11. Указатель уровня СОЖ
  12. Крышка ниши агрегата СОЖ
  13. Указатель уровня масла змазки

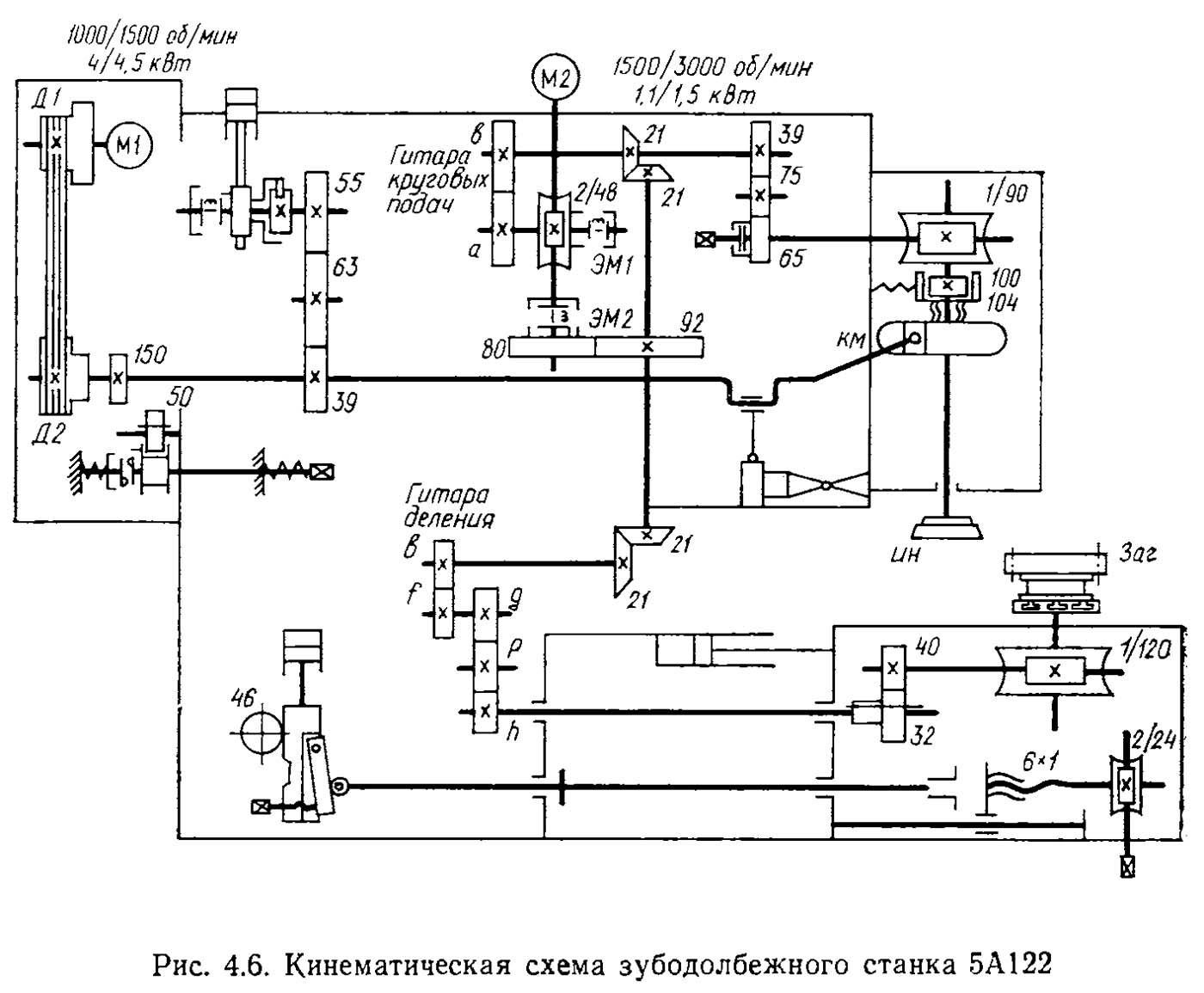

Схема кінематична зубодолбежного верстата напівавтомату 5А122

Схема кінематична зубодолбежного верстата напівавтомату 5А122

Кінематична схема зубодолбежного верстата 5а122

Схема кінематична зубодолбежного верстата 5А122. Дивитись у збільшеному масштабі



Кінематична схема напівавтомату 5А122

Установка межосьового расстояния между инструментом і заготовкой, а также врезание на глубину зуба производятся переміщенням стола з заготовкой. Обеспечение зазору между долбяком і нарезаемыми зубьями при холостом ходе долбяка осуществляется за счет відведення долбяка.

Движения в станке. Основні:


Движения в станке. Вспомогательные:


Принцип роботи і компоновка верстата 5А122

Налаштування ланцюги головного руху осуществляется сменными шкивами і переключением ступеней двухскоростного електродвигуна, которые обеспечивают частоту руху долбяка в пределах 200-850 дв.ход/мин.

Кинематическая ланцюг деления настраивается сменными зубчатыми колесами е, f, g і h гітари деления в зависимости от числа зубьев долбяка (z0) і числа зубьев нарезаемого колеса (z). При нарезании колес внутреннего зацепления между колесами g і h устанавливают дополнительное колесо р з любым числом зубьев. При етом заготовка і долбяк имеют одинаковое направление обертання.

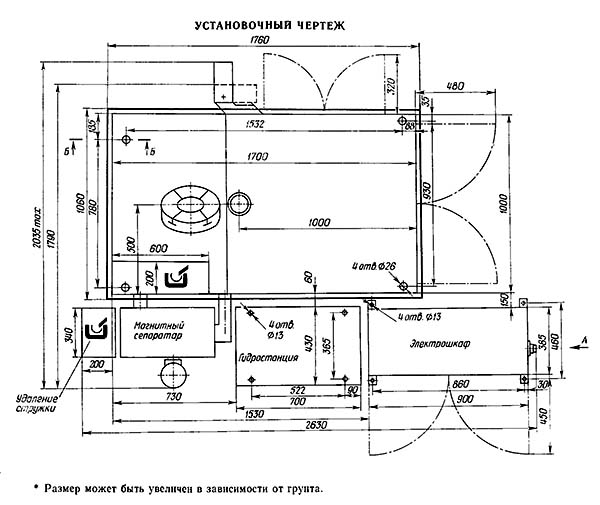

Установочная схема зубодолбежного верстата напівавтомату 5А122

Установочная схема зубодолбежного напівавтомату 5А122

Установочная схема зубодолбежного верстата 5а122





Верстат зубодолбежный вертикальний напівавтомат. Відеоролик.



Технічні характеристики зубодолбежного верстата напівавтомату 5А122

Наименование параметра 5В12 5122 5А122
Основні параметри верстата
Класс точності верстата по ГОСТ 8-82 Н Н Н
Наибольший диаметр устанавливаемого вироби, мм 200 200 250
Наибольшая ширина нарезаемого венца (длина нарезки), мм 50 50 50
Наибольший модуль нарезаемого колеса, мм 4 5 5, 6
Наибольший диаметр нарезаемых цилиндрических прямозубых колес внутреннего зацепления, мм 220
Наибольшая ширина нарезаемого венца (длина нарезки) внутреннего зацепления, мм 30
Наибольшее расстояние от оси долбяка (шпинделя, штосселя) до оси стола (планшайби), мм 150 210 260
Расстояние от зеркала стола (планшайби) до торца шпинделя, мм 70..140 110..200 160..250
Расстояние от пола до планшайби, мм 900 850 895
Суппорт. Шпиндель (штоссель) долбяка
Наибольший ход долбяка (шпинделя), мм 55 60 60
Наибольший продольный ход суппорта инструмента (установочный), мм 250 90 90
Цена деления шкалы установки глубины долбления зуба, мм 0,01
Наибольший диаметр устанавливаемого долбяка, мм 75 75, 100 100
Пределы чисел двойных ходов долбяка в минуту 200, 315, 425, 600 200..850 (8 ступ.)
Круговая подача инструмента, мм/дв.ход 0,10; 0,12; 0,15; 0,20; 0,24; 0,30; 0,37; 0,46; 0,16..1,6 (9 ступ.) 0,03..1,75 Радиальная подача инструмента, от Sкр 0,1..0,3 0,003..0,286 (24 ступ.) 0,001..1,17 Диаметр шейки шпинделя (оправки под долбяк), мм 31,743 31,743; 44,443 44,443 Кінець шпинделя для крепления инструмента Морзе 3 Морзе 5 Морзе 5 Отход инструмента во время холостого ходу, мм - 0,45 0,45 Рабочий стол (планшайба) Наибольшее перемещение стола (планшайби) при внутреннем долблении, мм -60..210 -90..260 Диаметр фланца робочого стола (планшайби), мм 160 250 320 Диаметр отверстия (цилиндрической выточки) в шпинделе робочого стола, мм 65А 65А 65 Глубина отверстия (цилиндрической выточки) в шпинделе робочого стола, мм 75 50 10 Цена деления лимба установки межцентрового расстояния, мм 0,01 Скорость швидкого переміщення стола, м/мин - 2 2 Скорость швидкого наладочного обертання стола, об/мин 3,0 Отход инструмента во время холостого ходу, мм 0,5 - - Привід і електрообладнання верстата Количество електродвигателей на станке 3 5 6 Електродвигун головного приводу - поступательное рух долбяка, кВт 2,2 2,1/ 3,0 4,0/ 4,5 Електродвигун насоса гідропривода, кВт 0,8 1,1 2,2 Електродвигун насоса охлаждения, кВт 0,125 0,15 Електродвигун приводу швидкого обертання стола, кВт - 0,55 Електродвигун транспортера стружки, кВт - 0,37 Електродвигун магнитного сепаратора, кВт - - 0,12 Суммарная мощность електродвигателей, кВт 11,32 Габаритные розміри і масса верстата Габаритные розміри верстата (длина х ширина х высота), мм 1320 х 940 х 1820 2700 х 1100 х 1945 1060 х 1760 х 2280 Масса верстата з електрообладнанням і охолодженням, кг 1950 3700 5000

    Список литературы

  1. Аврутин Р.Д. Справочник по гідроприводам металлорежущих верстатів,1965
  2. Гинсбург Е.Г. Производство зубчатых колес, 1978
  3. Калашников А.С. Технология изготовления зубчатых колес, 2004
  4. Копылов Р.Б. Работа на строгальных і долбежных верстатах, 1975
  5. Мильштейн М.З. Нарезание зубчатых колес, 1972.
  6. Овумян Г.Г., Адам А.И. Справочник зубореза, 1983.
  7. Петруха П.Г. Резание конструкционных материалов, режущие инструменты і верстати, 1974
  8. Сильвестров Б.Н., Захаров И.Д. Конструкція і наладка зуборезных і резьбофрезерных верстатів, 1979.
  9. Шавлюга Н.И. Расчет і примеры наладок зубофрезерных і зубодолбежных верстатів, 1978.
  10. Яковцев А.Д. Работа на строгальных і долбёжных верстатах, 1966
