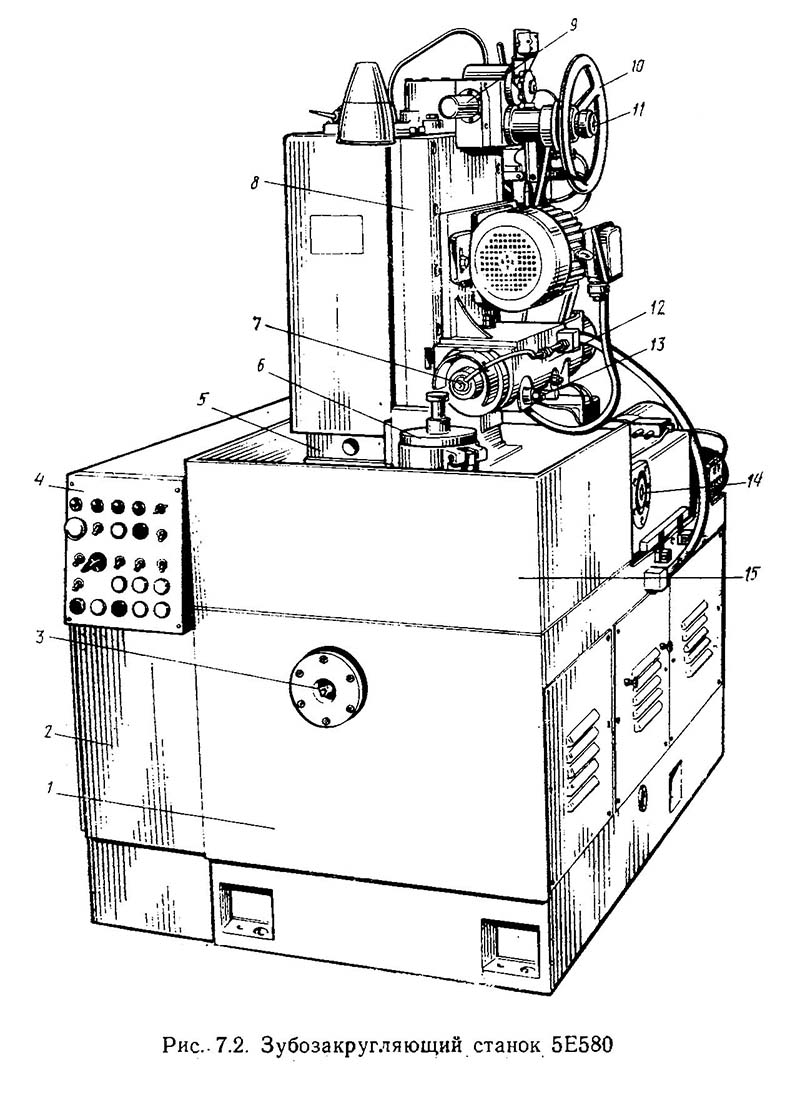

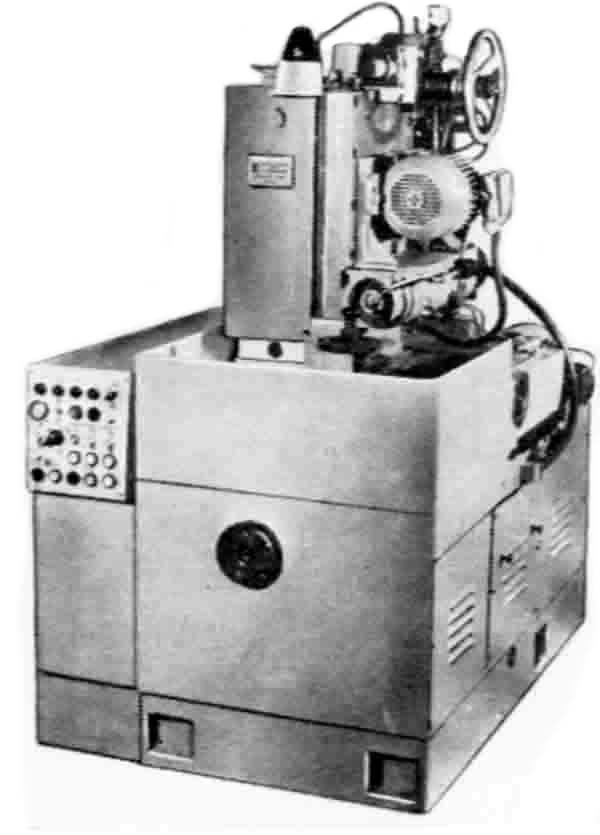

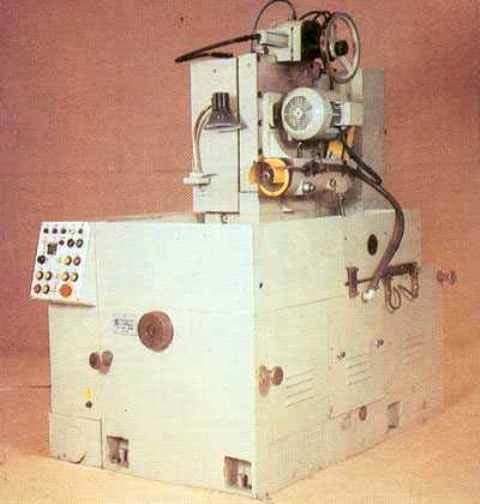

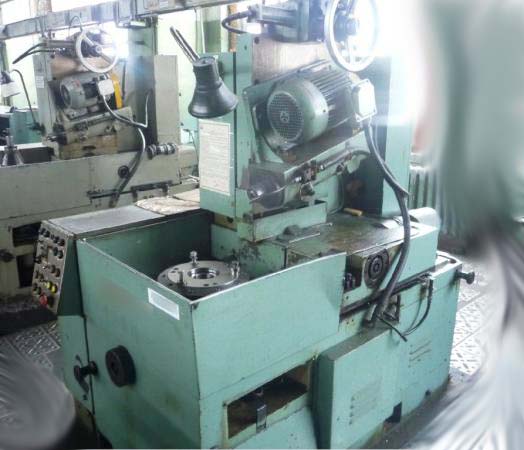

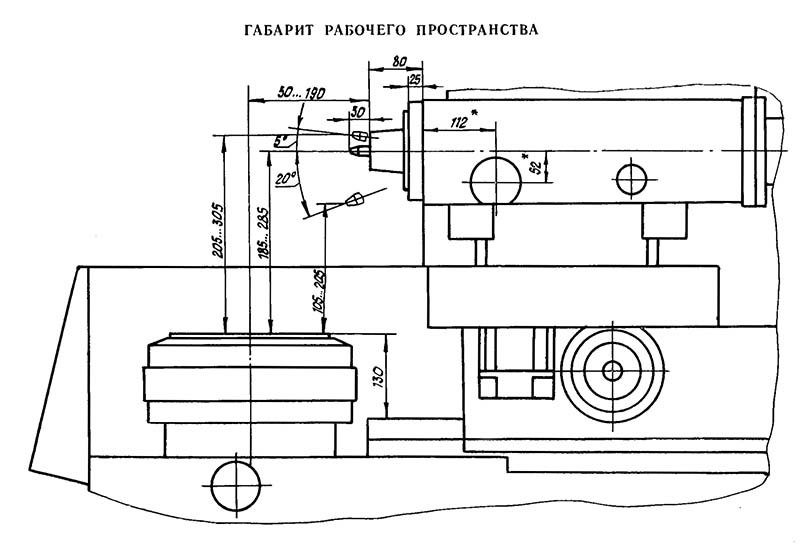

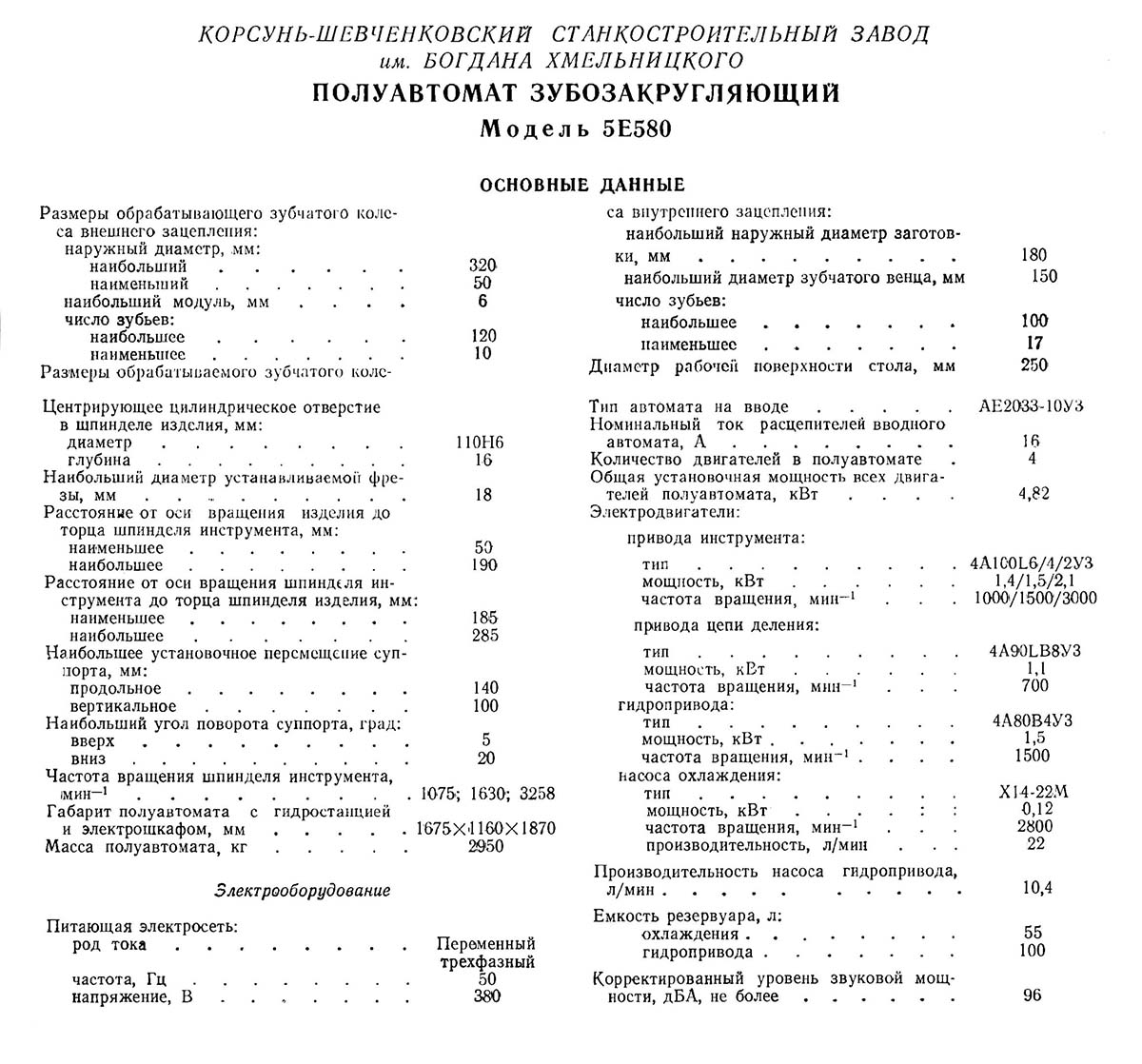

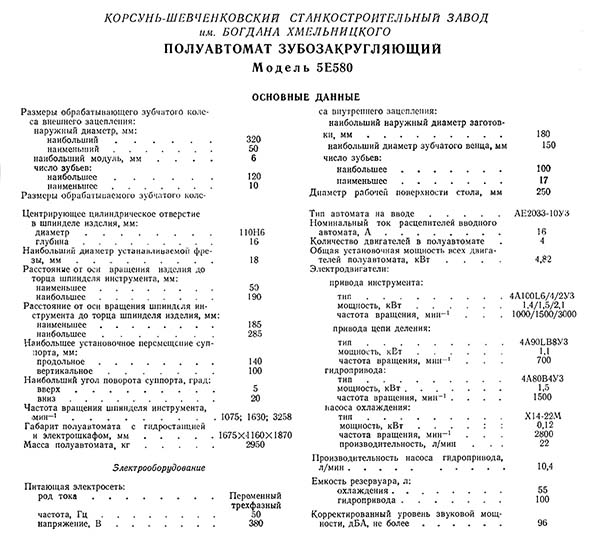

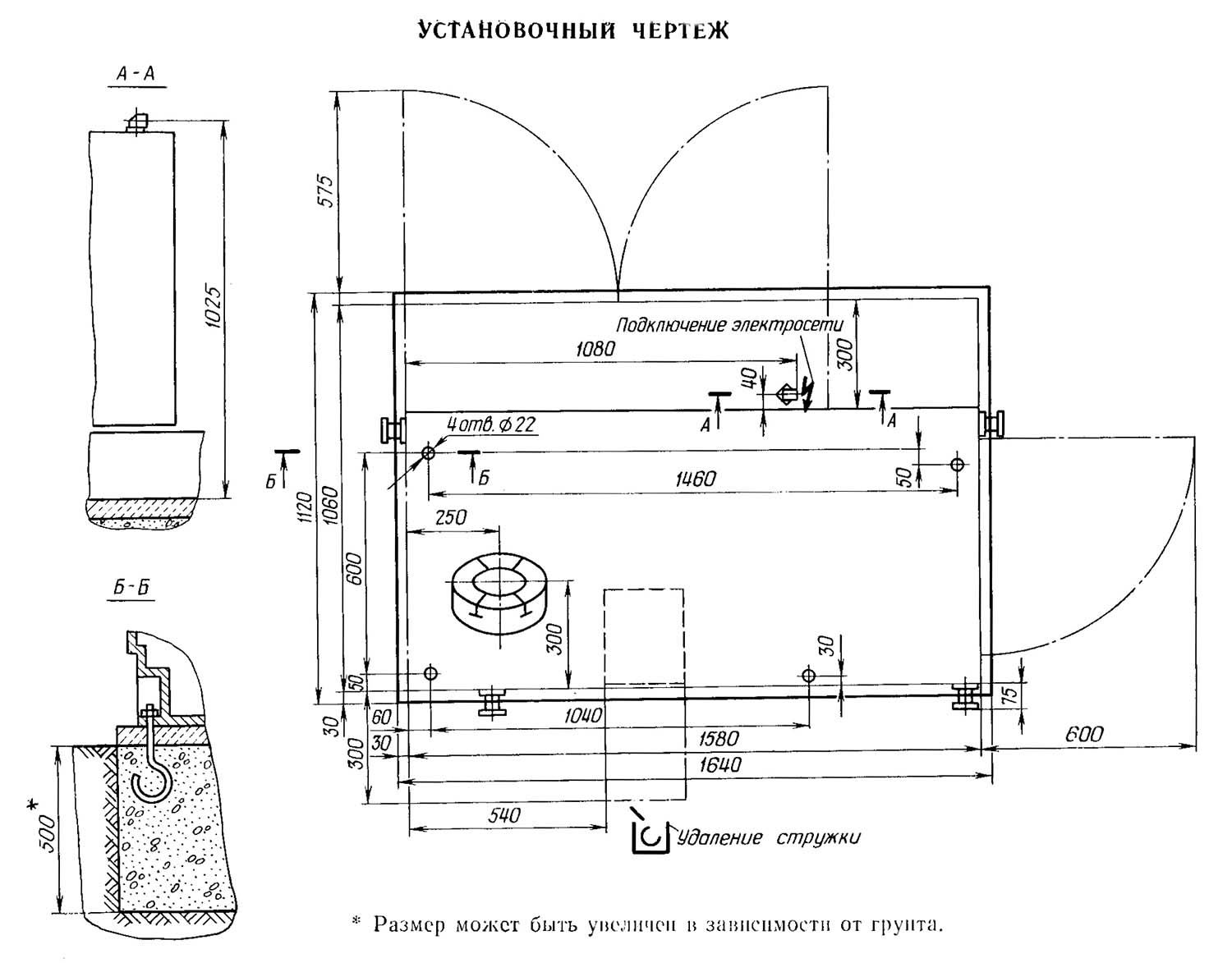

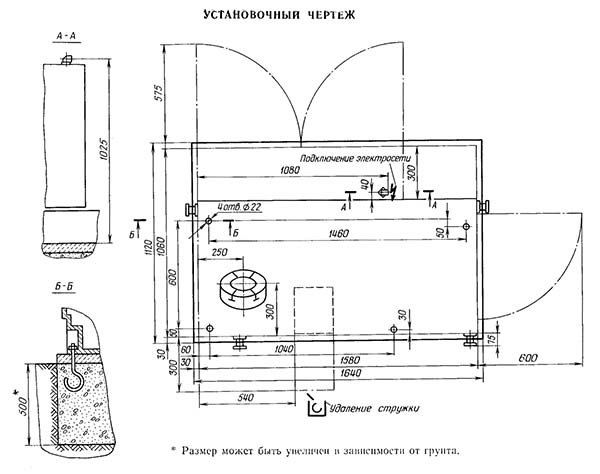

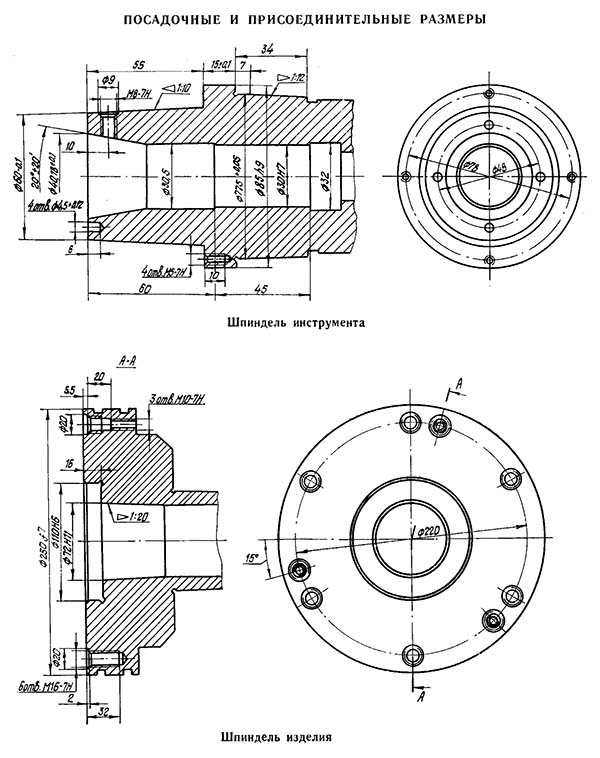

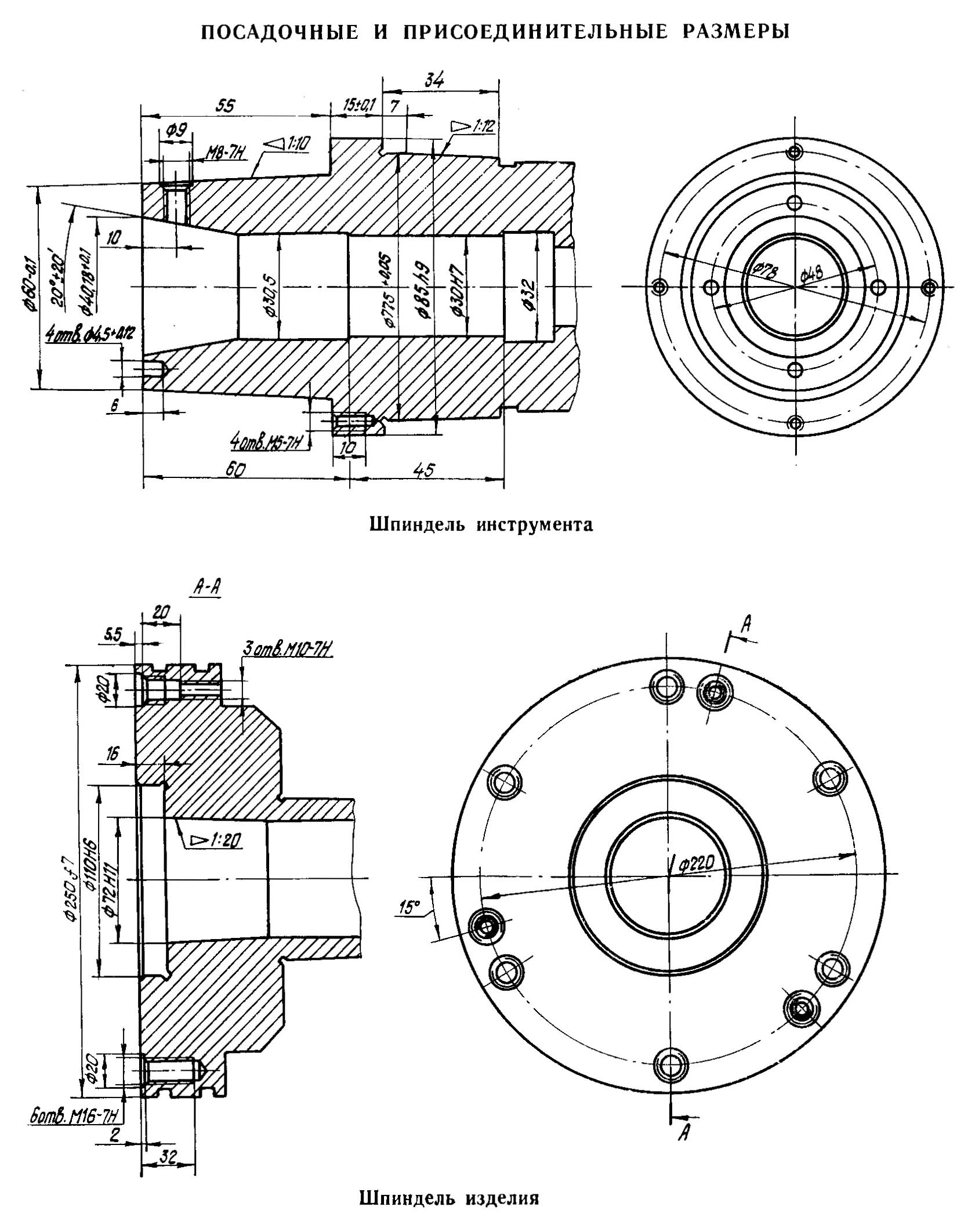

5Е580 Верстат зубозакругляющий напівавтомат
схеми, опис, характеристики

Обработка торцов зубьев

Обработку торцов зубьев зубчатых колес осуществляют для придания торцу специальной формы, облегчающей вход в зацепление переключаемых колес, а также для притупления острых кромок і удаления заусенцев, образующихся при нарезании зубьев цилиндрических і конических зубчатых колес.

На торцах зубьев можно получить форму в соответствии з требованиями експлуатации колес, технологическими возможностями оборудования, а также з параметрами зубчатого колеса.

Наибольшее распространение имеет радиусная форма торца зуба (рис. 7.1, а), получаемая при обработке пальцевыми фрезами, а также остроугольная (рис. 7.1,6), получаемая при обработке зубьев торцовыми фрезами.

Фаски у прямозубых цилиндрических колес снимают по всему контуру зубьев или по обоим профилям (рис. 7,1, в), а у косозубых колес в большинстве случаев фаски снимают з одной стороны профиля зубьев, имеющего острую кромку (рис. 7.1, г).

Формы торцовых повенхностей зубьев

• а) радиусная форма торца зуба
• б) остроугольная форма торца зуба
• в) фаска снимается по обоим профилям или по всему контуру зубьев
• г) фаска снимается з одной стороны, имеющей острую кромку

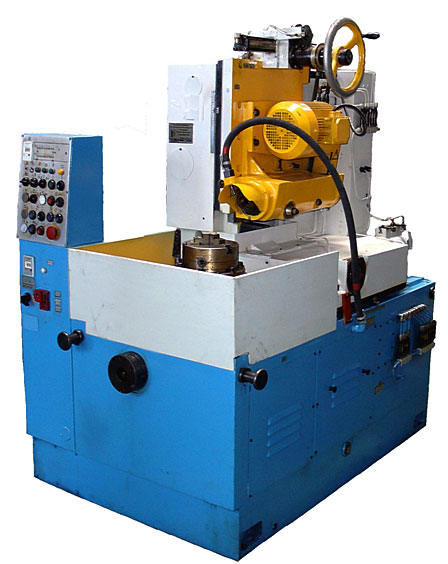

Модели ВС-80, ВСН-580, GBCH-580 для зубозакругления на торцах зубьев прямозубых цилиндрических зубчатых колес наружного і внутреннего зацепления, снятия фасок

Разработчик — Витебское специальное конструкторское бюро зубообрабатывающих, шлифовальных і заточных верстатів
Витебское СКБ ЗШ і ЗС г. Витебск, ул. Буденного, 2.

Это післядние моделі зубозакругляющих верстатів, которые производились на Витебском станкостроительном заводе им. Коминтерна,
а в настоящее время производятся на Витебском станкостроительном заводе Вистан.

Вид обробки торцев зубьев на напівавтоматух ВС-80, ВСН-580 достигается путем установки кулака, предназначенного для конкретного вида скругления или фаски.

Обработка производится специальными пальцевыми фрезами в режиме непрерывного обертання заготовки.

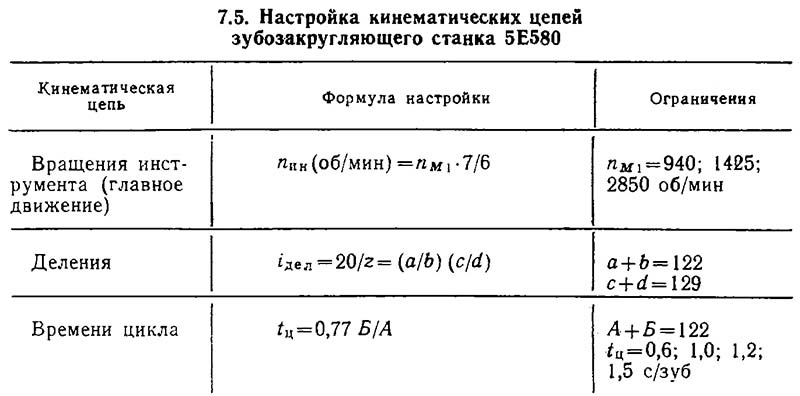

Получение необходимого числа зубьев осуществляется за счет налаштування гітари деления сменными шестернями.

Налаштування частоти обертання шпинделя фрезы - переключателем з пульта керування за счет применения 3-х скоростного електродвигуна.

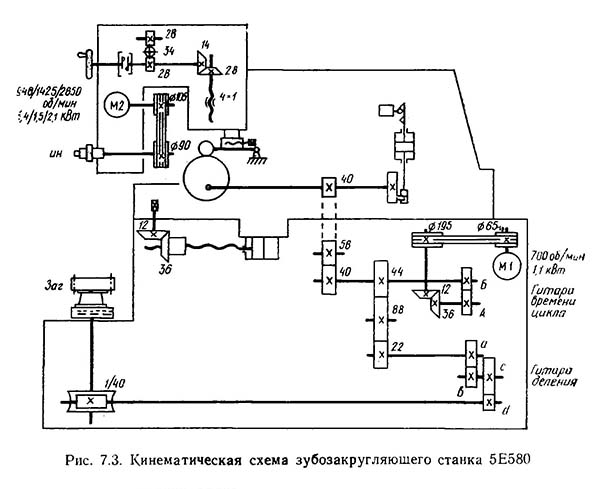

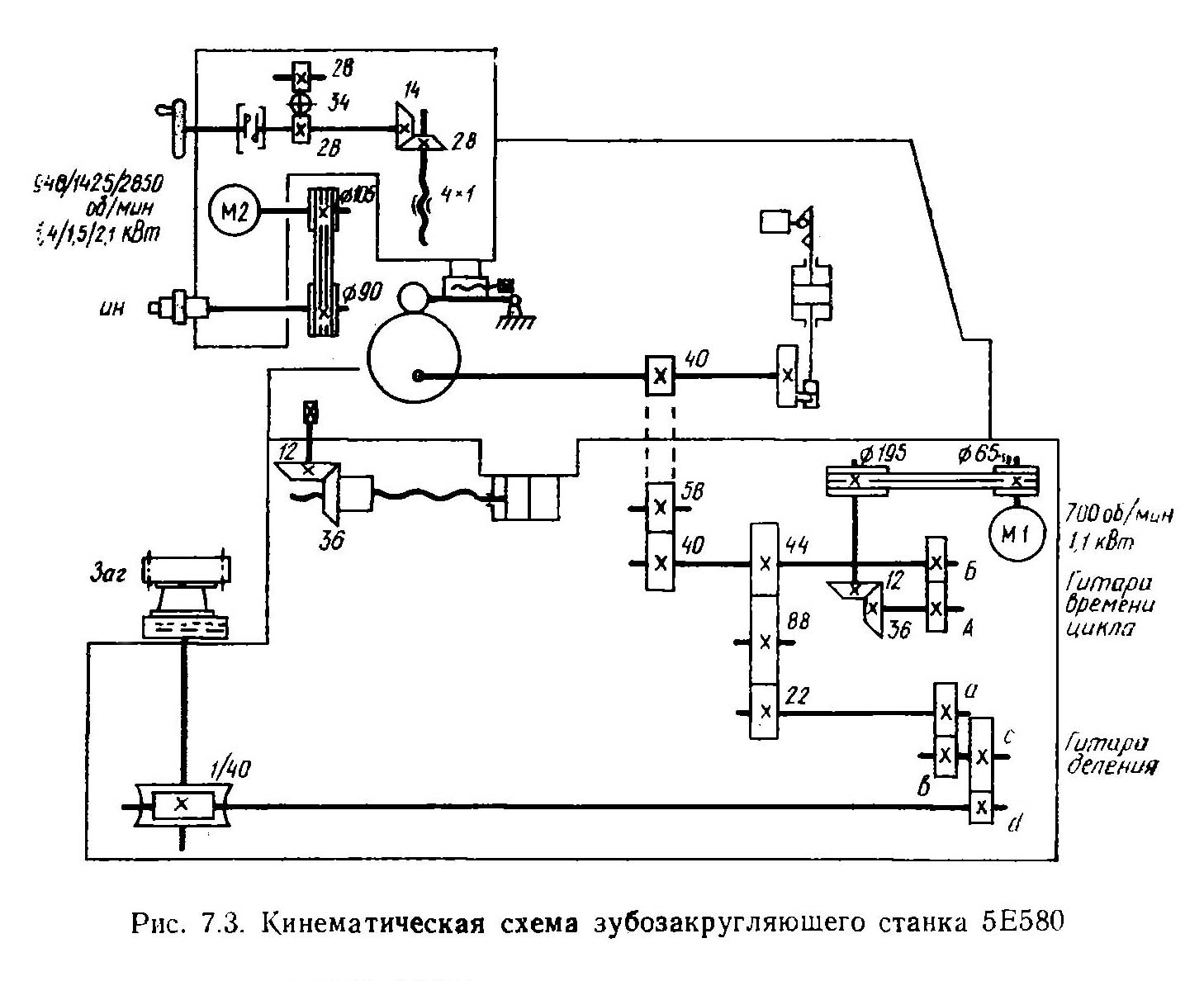

Инструмент (фреза) совершает два руху:

1. вращение вокруг оси (рух різання)
2. возвратно-поступательное вертикальное перемещение, которое, складываясь з вращательным движением заготовки, обеспечивает закругление зуба.

Возвратно-поступательное рух инструмента обеспечивается специальным кулаком.

В стандартном виконанні напівавтоматы комплектуются кулаками для зубозакругления прямозубых колес. Этим же кулаком можно добиться і снятия фасок на торцах зубьев косозубых колес, путем специальной налаштування зоны обробки.

Для подвода стойки предусмотрен гідроцилиндр.

По требованию заказчика напівавтоматы могут быть укомплектованы кулаками для зубозаострения і для снятия фасок на косозубых колесах, рассчитанными под конкретные детали.

В напівавтоматі ВСН-580 в ланцюги обертання инструменты используется трехскоростной, асинхронный електропривод. Керування циклом роботи напівавтомату осуществляется релейной схемой.

В напівавтоматі GBCH-580 применяется высокоскоростной електрошпиндель з частотним регулюванням, а керування циклом роботи осуществляется программируемым контролером S7-300 з панелью керування «SIEMENS».

Оба напівавтомату выполнены з вертикальной компоновкой оси вироби.

По требованию заказчика напівавтоматы могут быть укомплектованы кронштейном з контр-опорой для обробки деталей типа «Вал-шестерня».

По отдельному заказу може быть рассчитан і изготовлен спеціальний кулачок для получения формы зуба типа "домик" (заострение).

Список литературы:

1. Колев Н.С. Металлорежущие верстати, 1980, стр.159.
2. Гальперин Е.И. Наладка зуборезных верстатів, 1960.
3. Козлов Д.Н. Зуборезные роботи, 1971.
4. Лоскутов В.В., Ничков А.Г. Зубообрабатывающие верстати, 1978.
5. Малахов Я.А. Зубообрабатывающие і резьбофрезерные верстати і их наладка, 1972.
6. Мильштейн М.З. Нарезание зубчатых колес, 1972.
7. Овумян Г.Г., Адам А.И. Справочник зубореза, 1983.
8. Птицин Г.А., Кокичев В.Н. Зуборезные верстати, 1957.
9. Сильвестров Б.Н., Захаров И.Д. Конструкція і наладка зуборезных і резьбофрезерных верстатів, 1979.
10. Шавлюга Н.И. Расчет і примеры наладок зубофрезерных і зубодолбежных верстатів, 1978.
11. Руководящий материал для конструкторов, проектирующих технологическую оснастку. Основні данные і посадочные места металлорежущих верстатів. НИИМАШ, 1968.
