6560 Верстат фрезерный вертикальний з крестовым столом (бесконсольный)
руководство, схеми, опис, характеристики

Відомості про виробника фрезерного вертикального бесконсольного верстата 6560

Производитель фрезерного вертикального бесконсольного верстата 6560 - Ульяновский завод тяжелых і уникальных верстатів УЗТС, основанный в 1956 году.

Разработчик верстата 6560 — Ульяновское специальное конструкторское бюро тяжелых фрезерных верстатів ГСКБФС.

6560 Верстат фрезерный вертикальний з крестовым столом. Назначение, область применения

Вертикальный фрезерный верстат з крестовым столом 6560 предназначен для скоростного фрезерування крупногабаритных деталей в условиях индивидуального і серийного производства.

Бесконсольный фрезерный верстат 6560 бесконсольного типа предназначены для высокопроизводительного фрезерування деталей из чугуна, стали і цветных металлов торцовыми, кінцівыми і фасонными фрезами. На верстатах выполняется обработка не только сырых, но і закаленных деталей з применением современного инструмента з ножами из ельбора, сверхтвердых композиционных материалов из металлокерамики. На верстатах производится фрезерование, сверление, зенкерование, развертывание і растачивание.

Особливості конструкції фрезерного верстата 6560

Бесконсольный фрезерный верстат 6560 предназначен для высокопроизводительной обробки различных деталей из чугуна, стали і цветных металлов в условиях единичного і мелкосерийного производства.

Наряду з фрезерованием на станке можно выполнять сверлильные операции. Наклонные поверхности обрабатываются за счет поворота бабки.

Высокая жесткость вузлів верстата позволяет вести обработку з применением различных видов современного быстрорежущего і твердосплавного инструмента. На станке применен механізм автоматичного зажиму инструмента в шпинделе.

Направляющие перемещаемых вузлів верстата оснащены планками из антифрикционного сплава, что обеспечивает их долговечность і длительное сохранение первоначальной точності.

В станке 6560 предусмотрена возможность одновременного увімкнення трех движений (продольного, поперечного і вертикального) і изменение величины і направления подач в процессе обробки.

Технологические возможности верстата могут быть расширены за счет использования накладной (угловой) фрезерной головки і круглого стола.

Класс точності верстата Н.

Шероховатость обработанной поверхности V 6.

Для приводу подач применен тиристорный преобразователь. Верстат поставляется з електропроводкой со штепсельными разъемами.

Пристрій і робота фрезерного верстата 6560

Верстат фрезерный вертикальний з крестовым столом 6560 имеет наступні руху:

1. Вращение шпинделя
2. Продольная подача стола
3. Поперечная подача стола
4. Вертикальная подача шпиндельной бабки
5. Быстрый продольный і поперечний ход стола
6. Быстрое перемещение шпиндельной бабки
7. Осевое перемещение пиноли шпинделя

Привід стола в продольном і поперечном направлениях і вертикальное перемещение шпиндельной бабки осуществляется от одного електродвигуна постоянного тока через коробку подач.

Вращение шпинделя осуществляется от асинхронного електродвигуна 13 кВт через 18-и ступенчатую коробку передач.

Фрезерный верстат 6560 може работать в 3-х режимах:

1. Автоматический режим - робота верстата по программе
2. Наладочный режим - режим для налаштування программы
3. Універсальный режим - робота верстата без использования программы

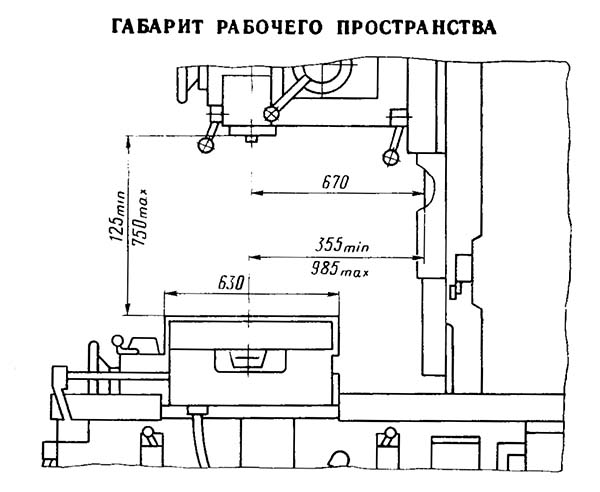

Габаритные розміри робочого простору фрезерного верстата 6560

Габаритные розміри робочого простору верстата 6560

Габаритные розміри робочого простору фрезерного верстата 6560

Габаритные розміри робочого простору верстата 6560

Габаритные розміри робочого простору фрезерного верстата 6560

Габаритные розміри робочого простору верстата 6560

Габаритные розміри робочого простору верстата 6560. Дивитись у збільшеному масштабі

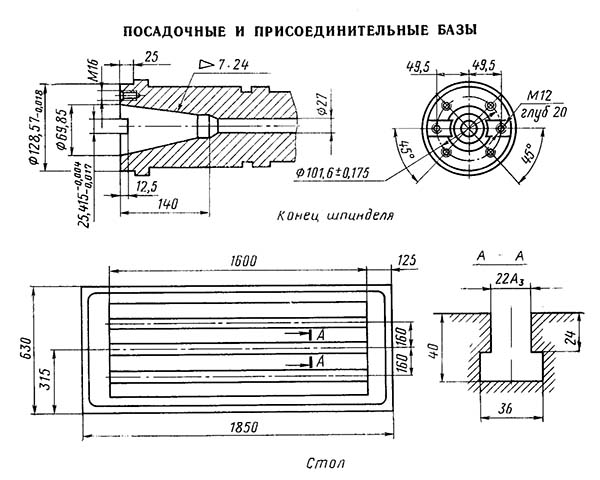

Посадочные і присоединительные базы фрезерного верстата 6560

Посадочные і присоединительные базы фрезерного верстата 6560

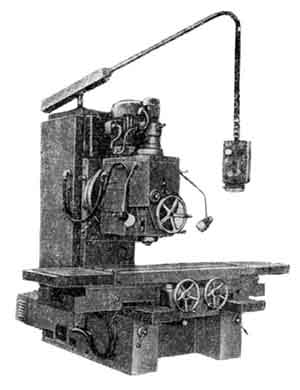

Загальний вигляд вертикального бесконсольного фрезерного верстата 6560

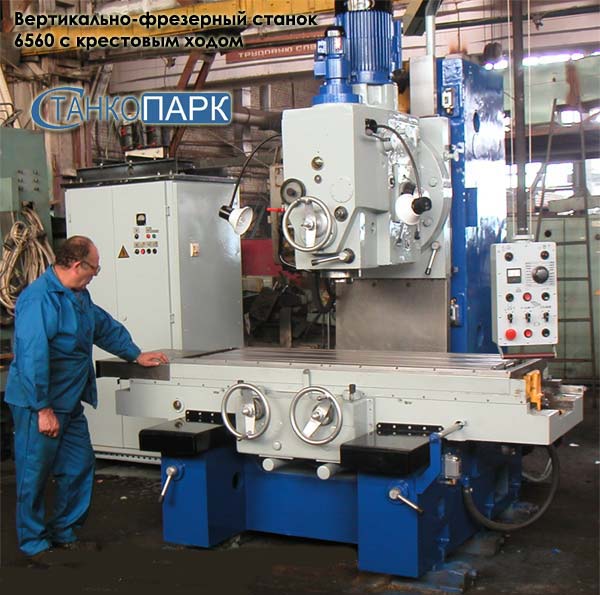

Фото бесконсольного фрезерного верстата 6560

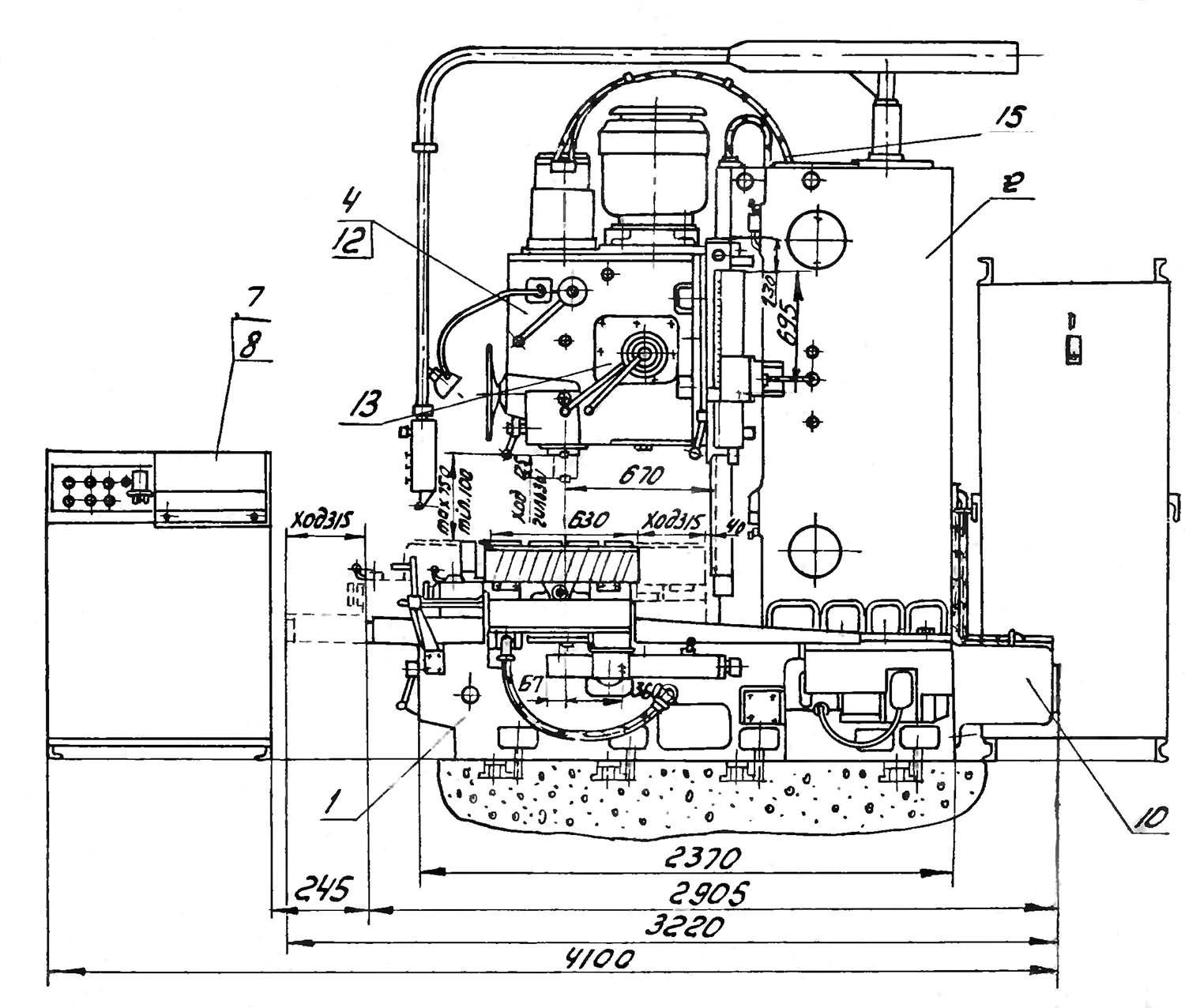

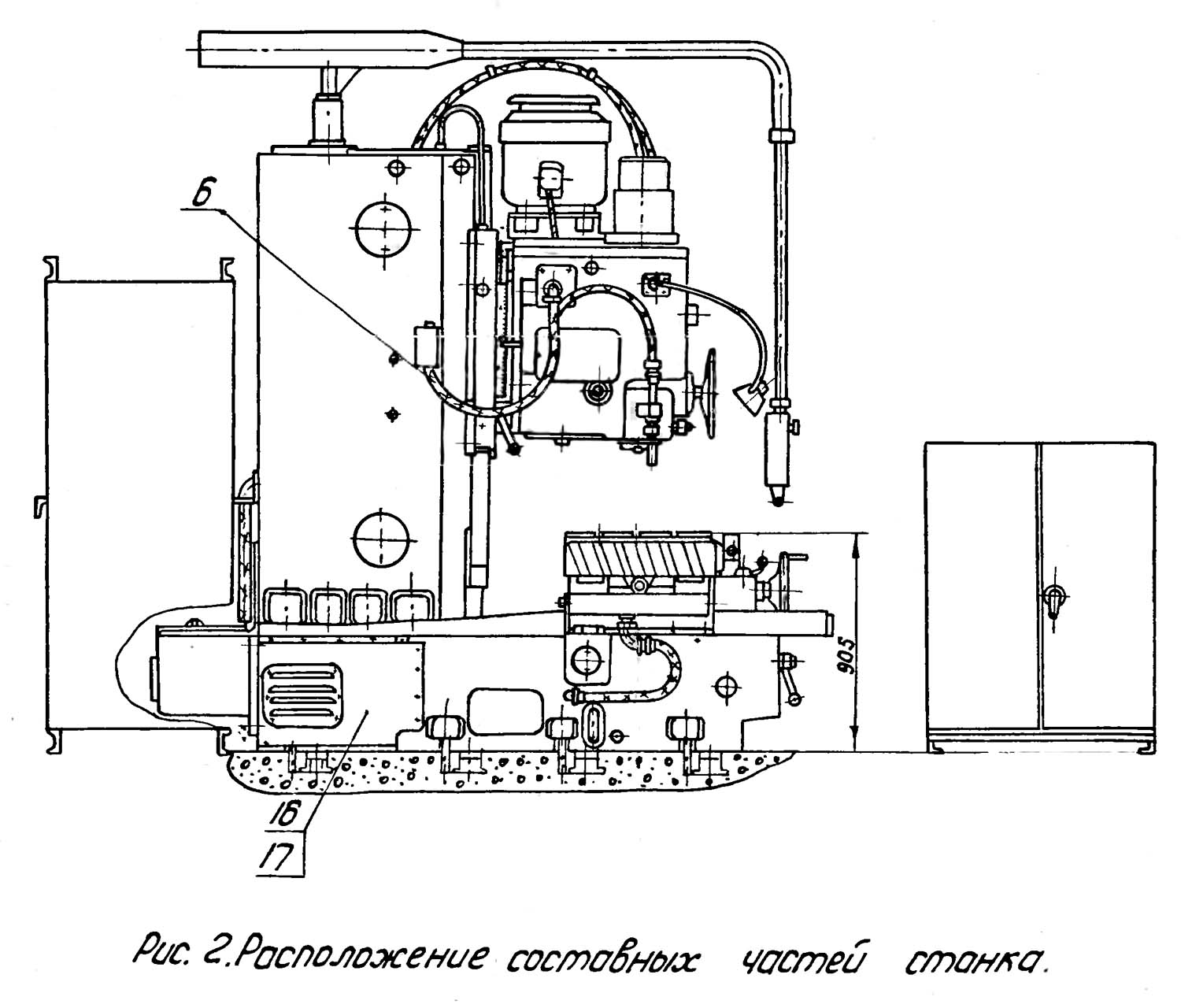

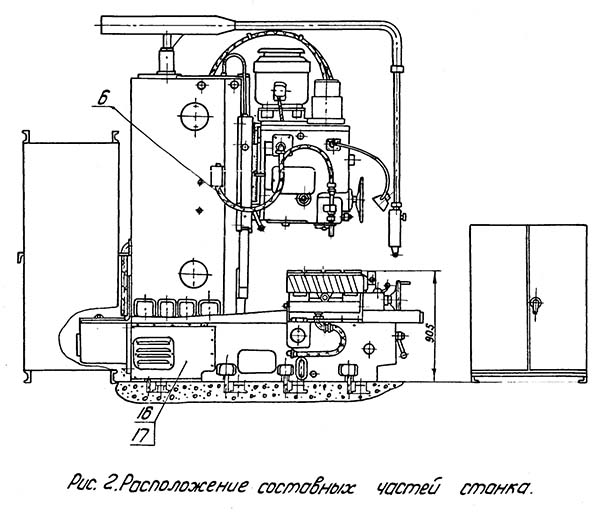

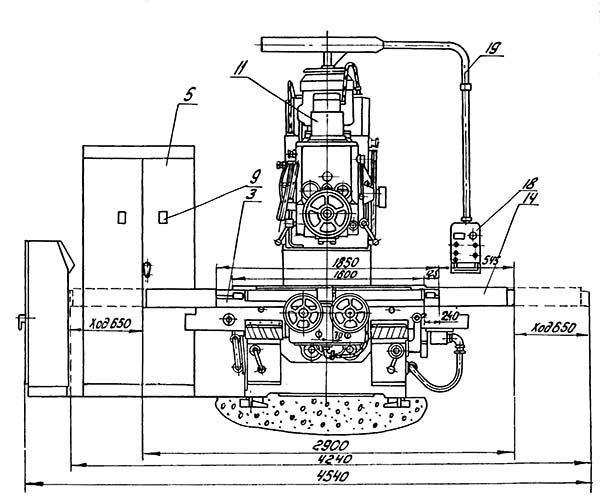

Розташування складових частин фрезерного верстата 6560

Розташування складових частин фрезерного верстата 6560

Розташування складових частин фрезерного верстата 6А56. Дивитись у збільшеному масштабі

Розташування складових частин фрезерного верстата 6560

1. Станина - 6560Ц.011.000
2. Стойка - 6560Ц.012.000
3. Стол, салазки стола - 6560Ц.021.000
4. Бабка шпиндельна - 6560Ц.031.000
5. Електроустаткування - 6560Ц.090.000
6. Размещение електроустаткування на станке - 6560Ц.092.000
7. Размещение електроустаткування в шкафу - 6560Ц.093.000
8. Электрошкаф - 6560Ц.094.000
9. Таблички - 6560Ц.100.000
10. Коробка подач - 6560.511.000
11. Механізм крепления инструмента - 6560.063.000
12. Ограждение - 6560.072.000
13. Механізм переключения швидкостей шпинделя - 6560.078.000
14. Захист направляючих - 6560.079.000
15. Подвод воздуха - 6560.083.000
16. Охлаждение - 6560.085.000
17. Станція змазки - 6560.086.000
18. Пульт подвесной - 6560.91.000
19. Подвеска пульта - 6560.94.000

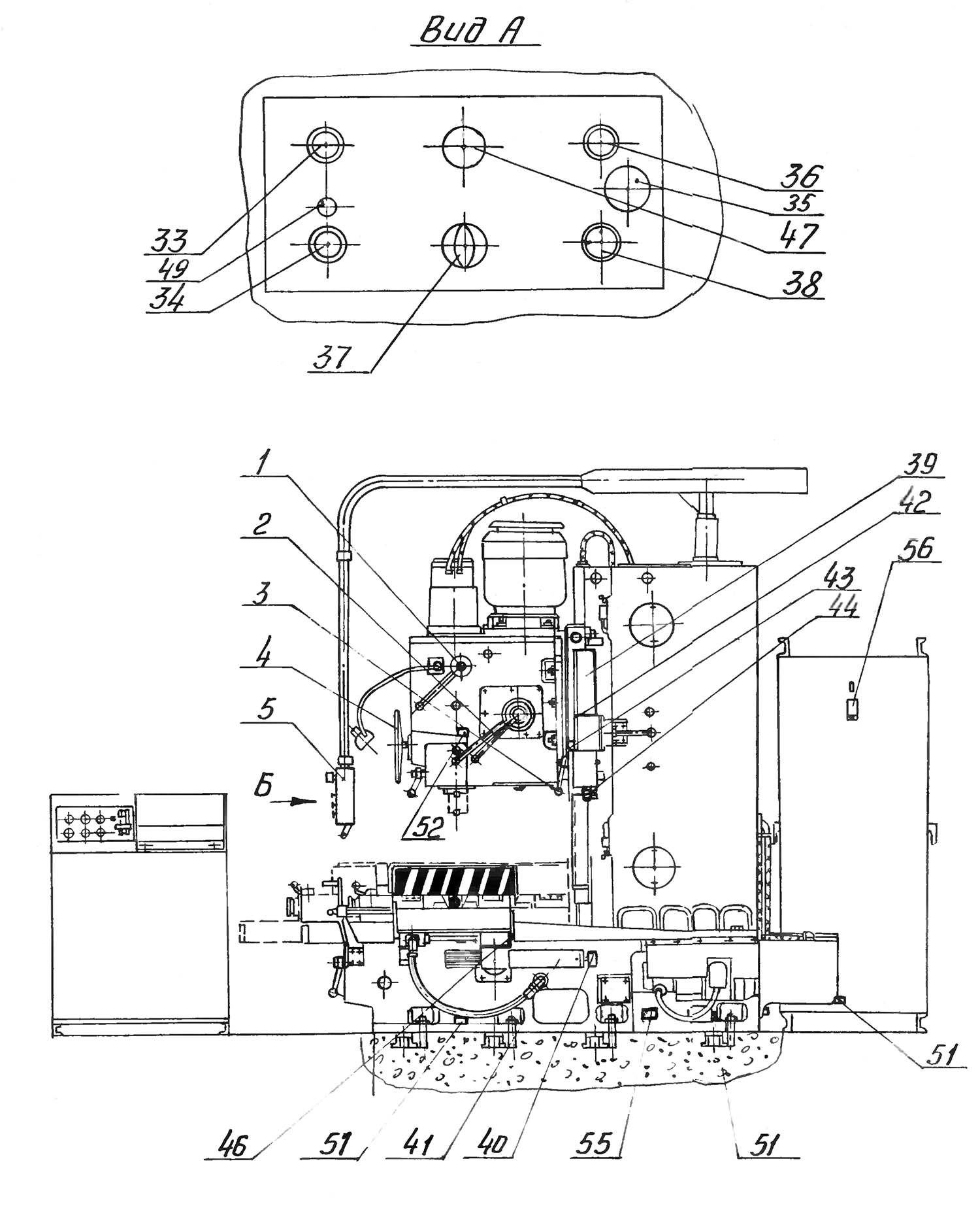

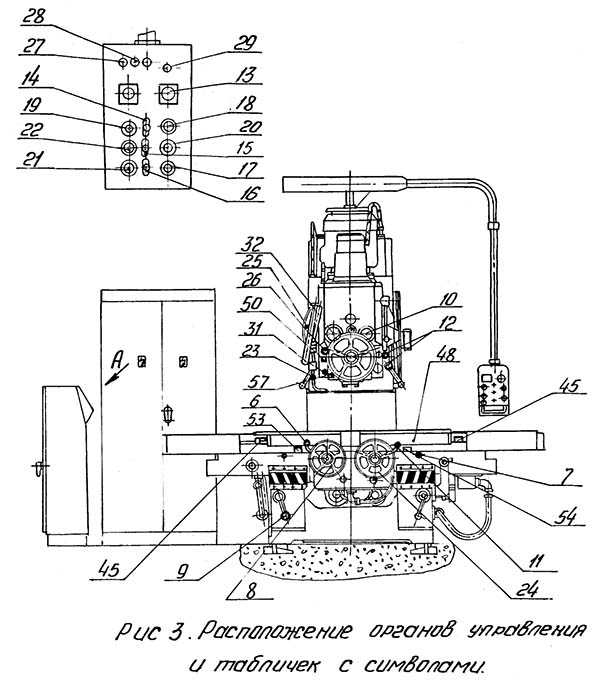

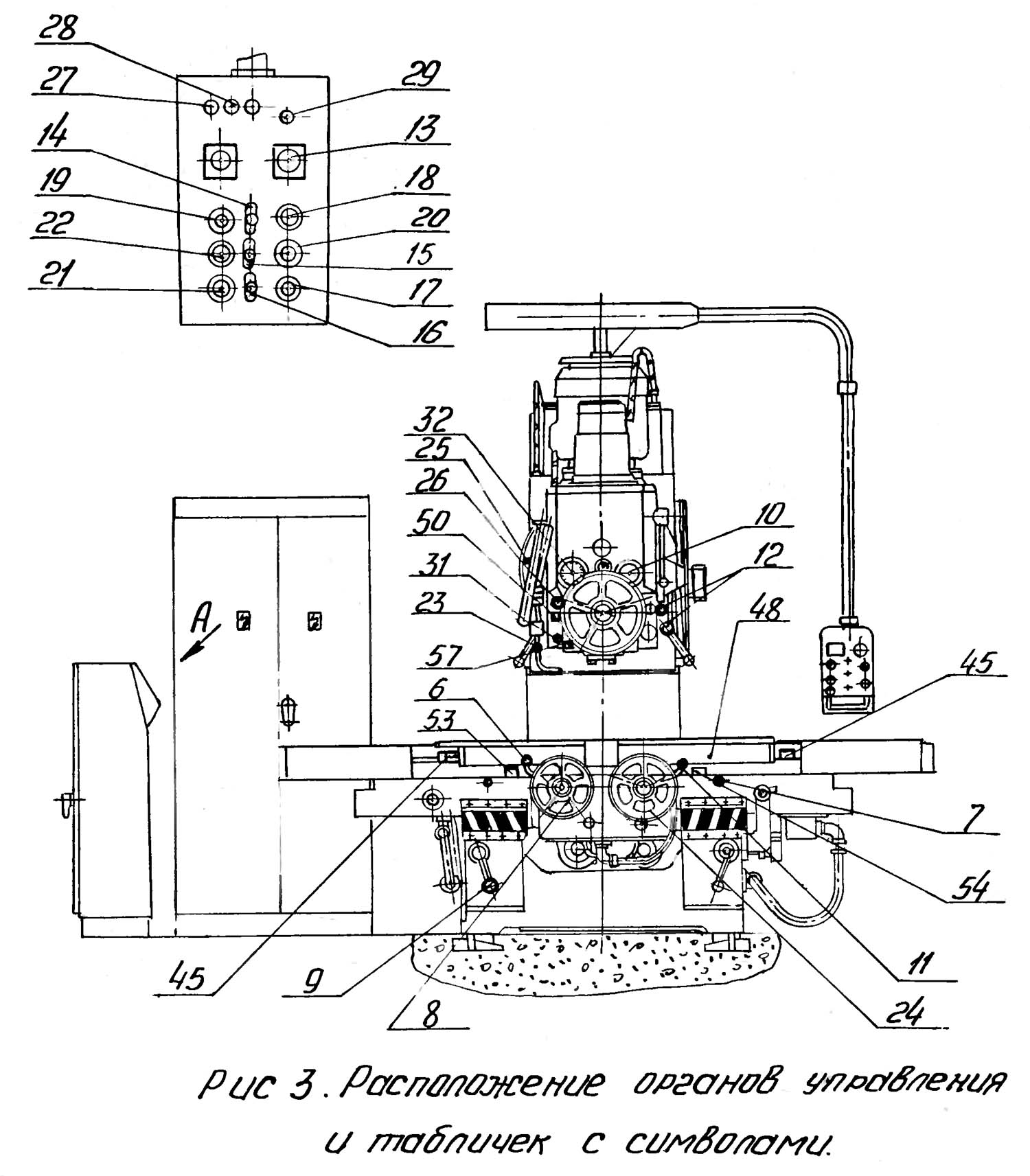

Розташування органів керування фрезерным верстатом 6560

Розташування органів керування фрезерным верстатом 6560

Розташування органів керування фрезерным верстатом 6560. Дивитись у збільшеному масштабі

Розташування органів керування фрезерным верстатом 6560

Розташування органів керування фрезерным верстатом 6560. Дивитись у збільшеному масштабі

Список органів керування фрезерным верстатом 6560

1. Рукоятка перебора швидкостей
2. Рукоятка переключения швидкостей
3. Рукоятка зажиму бабки на направляючих стойки
4. Маховик переміщення гильзы
5. Пульт керування подвесной
6. Рукоятка переключения поздовжньої подачі з механической на ручную
7. Зажим стола на салазках
8. Маховик продольного переміщення стола
9. Рукоятка зажиму салазок стола
10. Амперметр контроля нагруженности двигуна шпинделя
11. Рукоятка переключения поперечної подачі з механической на ручную
12. Рукоятка зажиму гильзы шпинделя
13. Регулятор подач
14. Ключ переміщення бабки "Вверх-Вниз"
15. Ключ переміщення стола "Вправо-Влево"
16. Ключ переміщення салазок стола "Вперед-Назад"
17. Кнопка швидкого переміщення стола і бабки
18. Кнопка пуска двигуная подач
19. Кнопка пуска шпинделя
20. Кнопка отключения двигуна подач
21. Кнопка "Загальний Стоп"
22. Кнопка "Шпиндель Стоп"
23. Кран охлаждения
24. Маховик поперечного переміщення стола
25. Квадрат поворота шпиндельной бабки
26. Кнопка "Проворот Шпинделя"
27. Кнопка увімкнення двигуна насоса охлаждения
28. Кнопка увімкнення освещения
29. Тумблер переключения диапазонов подач
30. Амперметр контроля нагруженности двигуна подач
31. Переключатель механического зажиму инструмента
32. Указатель отсчета переміщення бабки
33. Кнопка поворота ленты на шаг
34. Кнопка возврата ленты в исходное положение
35. Кнопка "Загальний Стоп"
36. Кнопка "Пуск программы"
37. Переключатель режимов роботи верстата
38. Кнопка "Стоп программы"
39. Панель вертикального переміщення
40. Винт переміщення панелі поперечного ходу
41. Панель поперечного переміщення
42. Линейка отсчета переміщення бабки
43. Сигнальная лампа налаштування кулачков
44. Винт переміщення панелі вертикального ходу
45. Винт переміщення панелі продольного ходу
46. Сигнальная лампа налаштування кулачков
47. Сигнальная лампа "Вызов робочого" (окончание цикла)
48. Панель продольного переміщення
49. Сигнальная лампа "Исходное положение ленты"

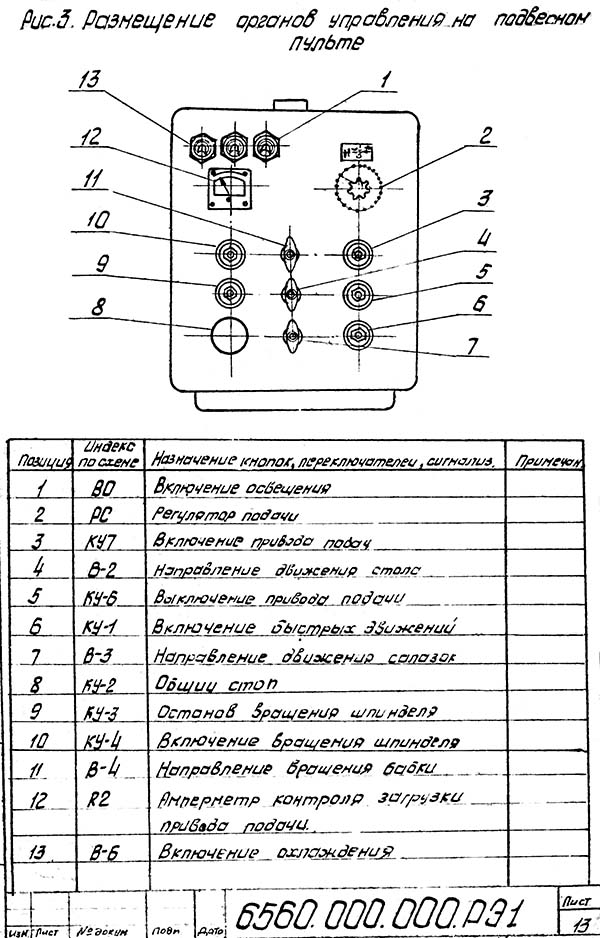

Пульт керування фрезерным верстатом 6560

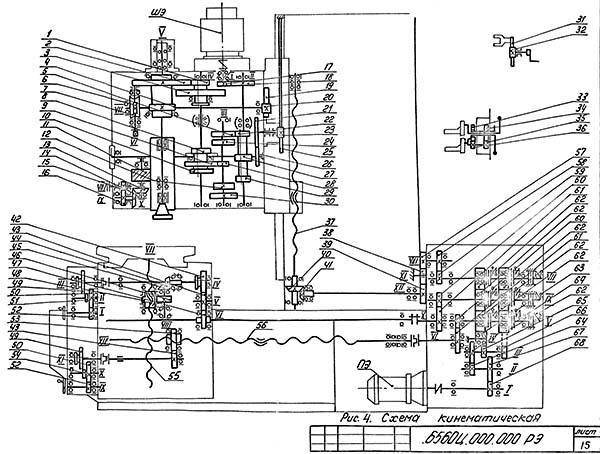

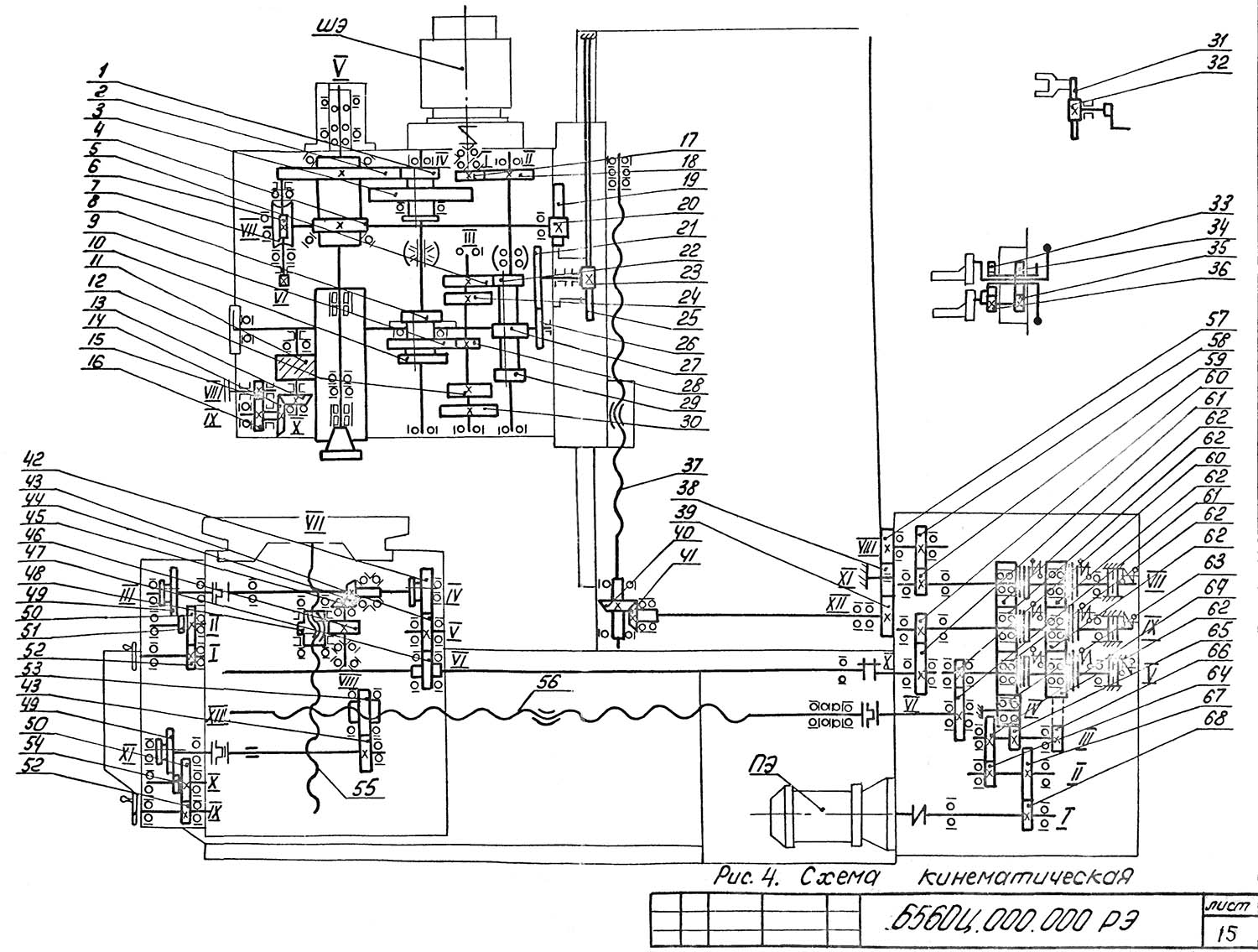

Кінематична схема фрезерного верстата 6560

Кінематична схема фрезерного верстата 6560

Кінематична схема фрезерного верстата 6560. Дивитись у збільшеному масштабі

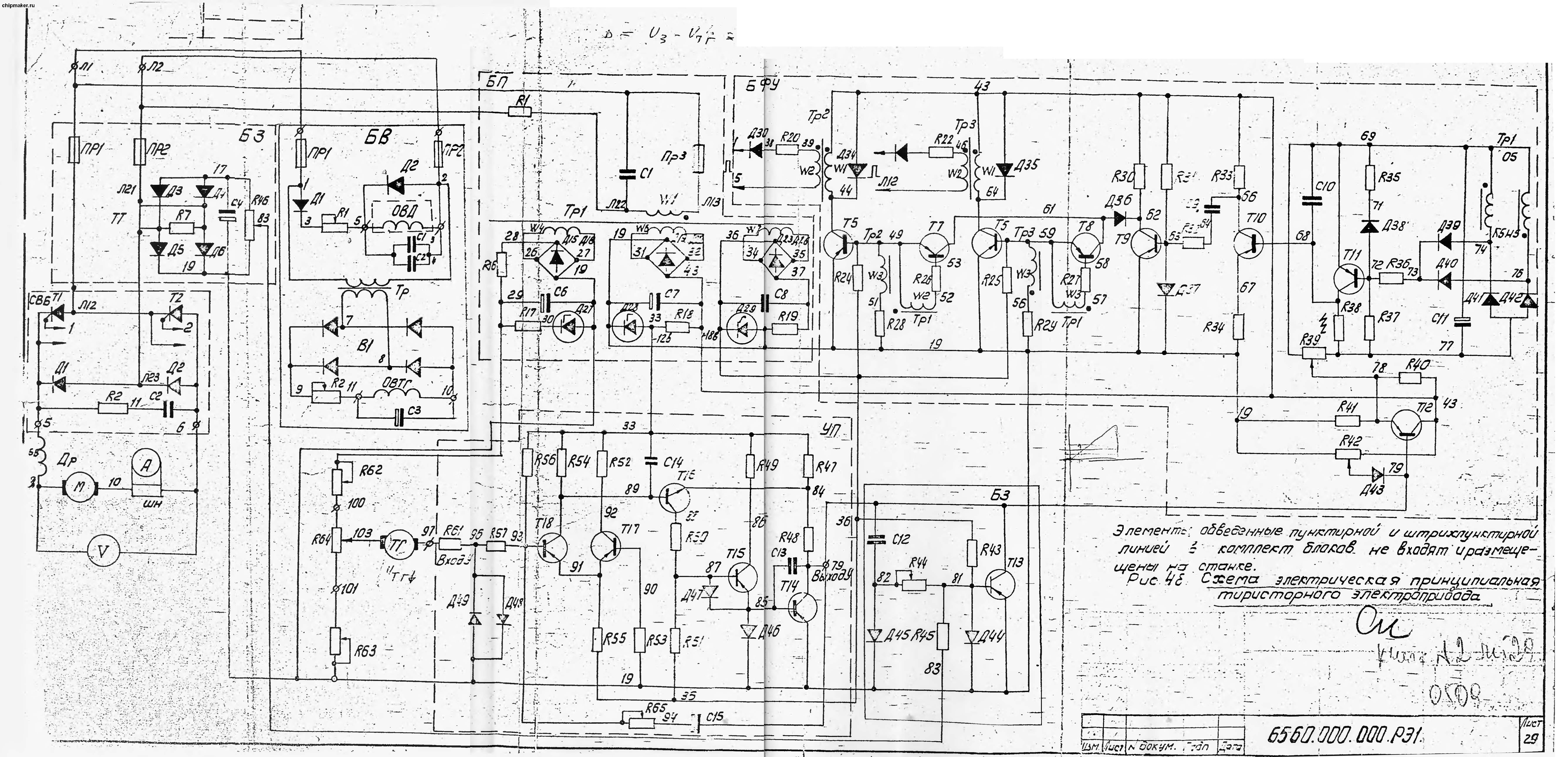

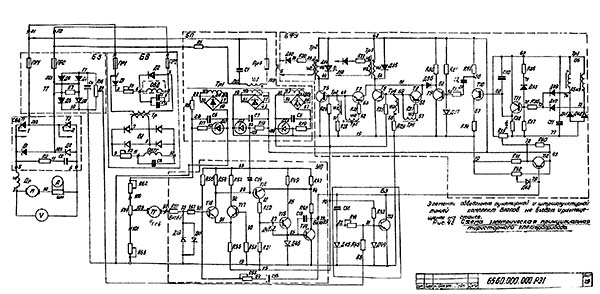

Схема електрична принципова фрезерного верстата 6560

Електрична схема фрезерного верстата 6560

Схема електрична принципова фрезерного верстата 6560. Дивитись у збільшеному масштабі

Електроустаткування фрезерного верстата 6560

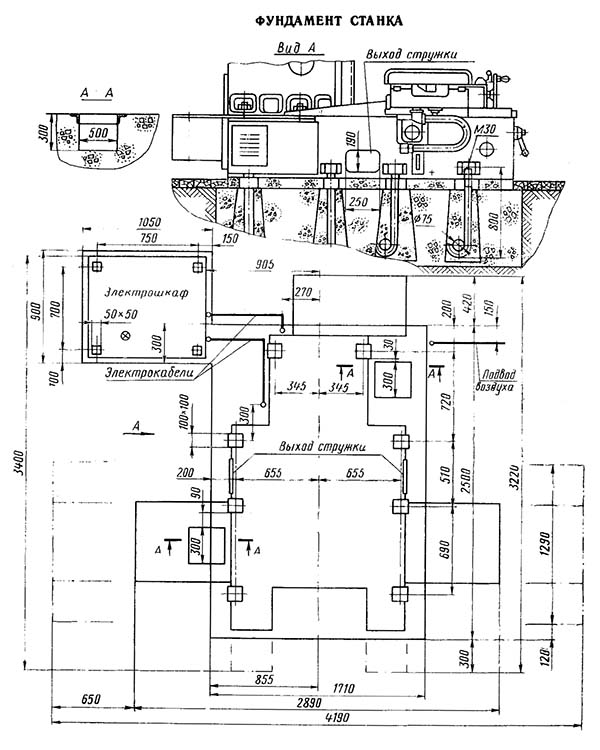

Настановне креслення бесконсольного фрезерного верстата 6560

Настановне креслення бесконсольного фрезерного верстата 6560

Технічні характеристики бесконсольного фрезерного верстата 6560

Наименование параметра	654	6540	6550	6560
Основні параметри верстата
Розміри поверхности стола, мм	630 х 1600	400 х 1000	500 х 1250	630 х 1600
Расстояние от торца шпинделя до поверхности стола, мм	100..750	100..530	100..630	125..750
Расстояние от оси шпинделя до вертикальних направляючих (вылет), мм	640	430	530	670
Наибольшее перемещение стола в продольном направлении, мм	1250	800	1000	1250
Наибольшее перемещение стола в поперечном направлении, мм	600	400	500	630
Вертикальное перемещение бабки, мм	650	430	530	625
Наибольшая масса обрабатываемой детали, кг	2000			2000
Шпиндель. Бабка шпиндельна
Диаметр шпинделя по нижним підшипникам, мм		105	105
Частота обертання шпинделя, об/мин	25..1250	31,5..1600	31,5..1600	25..1250
Количество швидкостей шпинделя	18	18	18	18
Ход гильзы шпинделя	100	120	120	125
Скорость подачі бабки, мм/мин	4..480	4..800	4..800	3..500
Скорость установочного вертикального переміщення бабки, м/мин	0,8	0,8	0,8	0,8
Наибольший крутящий момент на шпинделе, кгс*м	214	17180	22900
Наибольшее усилие різання, допускаемое механізмом подачі бабки, кгс	1500	1100	1610	1500
Наибольший угол поворота шпиндельной бабки, град	±30°	нет	нет	±30°
Цена деления шкалы поворота шпиндельной бабки, мин	30	нет	нет
Конус отверстия шпинделя	Морзе 3	Морзе 3	Морзе 3	Морзе 3
Кінець шпинделя	№3 ГОСТ 836-62	№3 ГОСТ 836-62	№3 ГОСТ 836-62	№3 ГОСТ 836-62
Рабочий стол
Цена деления лимба поперечного переміщення, мм	0,05	0,02	0,02
Цена деления лимба продольного переміщення, мм	0,05	0,02	0,02
Пределы продольных подач стола (б/с регулювання)(X), мм/мин	10..1200	10..2000	10..2000
Пределы поперечных подач стола (б/с регулювання) (Y), мм/мин	10..1200	10..2000	10..2000	10..1500
Скорость быстрых перемещений стола продольных і поперечных, м/мин	2,0	3,0	3,0	2,5
Наибольшее усилие різання, допускаемое механізмом подачі стола, продольное, кгс	2000	2600	3000	2000
Наибольшее усилие різання, допускаемое механізмом подачі стола, поперечное, кгс	2000	2700	3100	2000
Електроустаткування і привід верстата
Количество електродвигателей на станке	4	4	4	5
Електродвигун приводу головного руху, кВт	13	7,5	10	13
Електродвигун приводу постоянного тока приводов подач стола і бабки, кВт	4,5	2,2	2,2	4,1 х 2
Електродвигун насоса змазки, кВт	0,27	0,4	0,4	0,27
Електродвигун насоса охлаждения, кВт	0,12	0,12	0,12	0,12
Суммарная мощность установленных на станке електродвигателей, кВт	17,89
Габаритные розміри і масса верстата
Габаритные розміри (длина х ширина х высота), мм	3165 х 2890 х 3120	2507 х 2562 х 2785	2795 х 3200 х 2960	4190 х 3220 х 3120
Масса верстата, кг	11600	8000	12500	12000
