65А80 Верстат фрезерный вертикальний з крестовым столом (бесконсольный)
руководство, схеми, опис, характеристики

Відомості про виробника фрезерного вертикального бесконсольного верстата 65А80

Производитель фрезерного вертикального бесконсольного верстата 65А80 - Ульяновский завод тяжелых і уникальных верстатів УЗТС, основанный в 1956 году.

Разработчик верстата 65А80 — Ульяновское специальное конструкторское бюро тяжелых фрезерных верстатів ГСКБФС.

65А80 Верстат фрезерный вертикальний з крестовым столом. Назначение, область применения

Фрезерный верстат моделі 65А80 з крестовым столом предназначен для скоростного фрезерування крупногабаритных деталей в основном торцовыми фрезами в условиях индивидуального і серийного производства.

Верстат моделі 65А80 бесконсольного типа предназначен для высокопроизводительного фрезерування деталей из чугуна, стали і цветных металлов. На станке выполняется обработка не только сырых, но і закаленных деталей з применением современного инструмента з ножами из ельбора, сверхтвердых композиционных материалов из металлокерамики. На станке производится фрезерование, сверление, зенкерование, развертывание і растачивание.

Верстати фрезерные вертикальные з крестовым столом гаммы 65А включают, также, моделі верстатів:

• 65А60 - з размерами стола 630 х 2000 мм;
• 65А80 - з размерами стола 800 х 2000 мм;
• 65А90 - з размерами стола 1000 х 2500 мм.

Класс точності верстата — Н по ГОСТ 8—82Е.

Вид воздействия климатического исполнения УХЛ4 по ГОСТ 15150—69.

Принцип роботи фрезерного верстата 65А80

Верстат фрезерный вертикальний з крестовым столом і УЦИ 65А80ф1 (65А90Ф13) имеет наступні руху:

• вращение шпинделя;
• продольное перемещение стола (координата X);
• поперечное перемещение стола (координата Y);
• вертикальное перемещение шпиндельной бабки (координата Z).

Перемещения стола, салазок і бабки осуществляются от окремих бесступенчато-регулируемых приводов. Конечными звеньями приводов подач служат шарико-винтовые пары.

Вращение шпинделя осуществляется от електродвигуна постоянного тока і четырехступенчатой коробки швидкостей. Регулювання частоти обертання шпинделя внутри каждой ступени - бесступенчатое.

Зажим і разгрузка шпиндельной бабки - гідравлические.

Керування верстатом производится з подвесного пульта или от маховичков сервопривода, расположенных на салазках в отдельном корпусе.

Пристрій цифровой индикации з преднабором позволяет автоматизировать процесс обробки і повысить производительность труда при сверлении і растачивании отверстий, нарезании різьби метчиками, фрезеровании по прямоугольному контуру. УЦИ з преднабором позволяет вводить в программу 100 кадров команд, а том числе команды из выполнение вспомогательной операций, корректоры длины і диаметра инструмента, величину люфта в паре винт-гайка і др.

Обрабатываемая деталь закрепляется на столе верстата 65А80. В шпинделе укрепляется фреза. Налаштування на размер по высоте производится переміщенням шпиндельной бабки. Окончательная точная налаштування на размер осуществляется переміщенням гильзы шпинделя.

Зажим поперечных салазок, шпиндельной бабки і гильзы производится автоматически, в момент пуска верстата от гідравлической системы. На станке возможна робота по напівавтоматическому циклу: быстрый подвод, рабочая подача, быстрый отвод в исходное положение і «стоп».

При обратном отводе стола з изделием для предохранения обработанной поверхности от повреждения фрезой післядняя совместно з гильзой шпинделя приподнимается на 5 мм.

Модифікації фрезерного верстата 65а80

Вертикальный Фрезерный верстат з крестовым столом (бесконсольный) 65А80 имеет модификации з различной степенью автоматизации:

• 65А80Ф1, 65А80Ф10, 65А80Ф13, 65А80Ф1-11 - верстати з пристрійм цифровой индикации (УЦИ)
• 65А80Ф4, 65А80Ф4-11 - верстати з пристрійм числового программного керування (ЧПУ)
• 65А80ПФ4 - верстати підвищеної точності з ЧПУ
• 65А80ПМФ4 - верстати підвищеної точності з ЧПУ і магазином инструментов

Конструктивные особливості верстатів

• Направляющие - ковзання, закаленные, в паре з накладками из антифри-кационного материала, а также роликовые опори со стальными закаленными планками;
• Приводы подач - частотно-регулируемые асинхронные двигатели з тормозами з высокоточной шарико-винтовой передачей в конечном звене;
• Главный привід з бесступенчатым регулюванням частоти обертання шпинделя і дистанционным керуванням изменением її величины;
• Базовые і корпусные детали из высокопрочного чугуна;
• Охлаждение режущего инструмента емульсией наружным поливом, очистка СОЖ;
• Охлаждение масла в системе змазки приводу шпинделя;
• Централизованная система змазки вузлів і направляючих;
• Захист направляючих от попадания стружки і СОЖ - стальная, телескопическая;
• Пульт керування - подвесной, поворотный;
• Захист механізмов верстата системой блокировок і предохранительных устройств;
• Захист оператора от стружки і емульсии ограждением зоны обробки.
• Охлаждение підшибників шпинделя

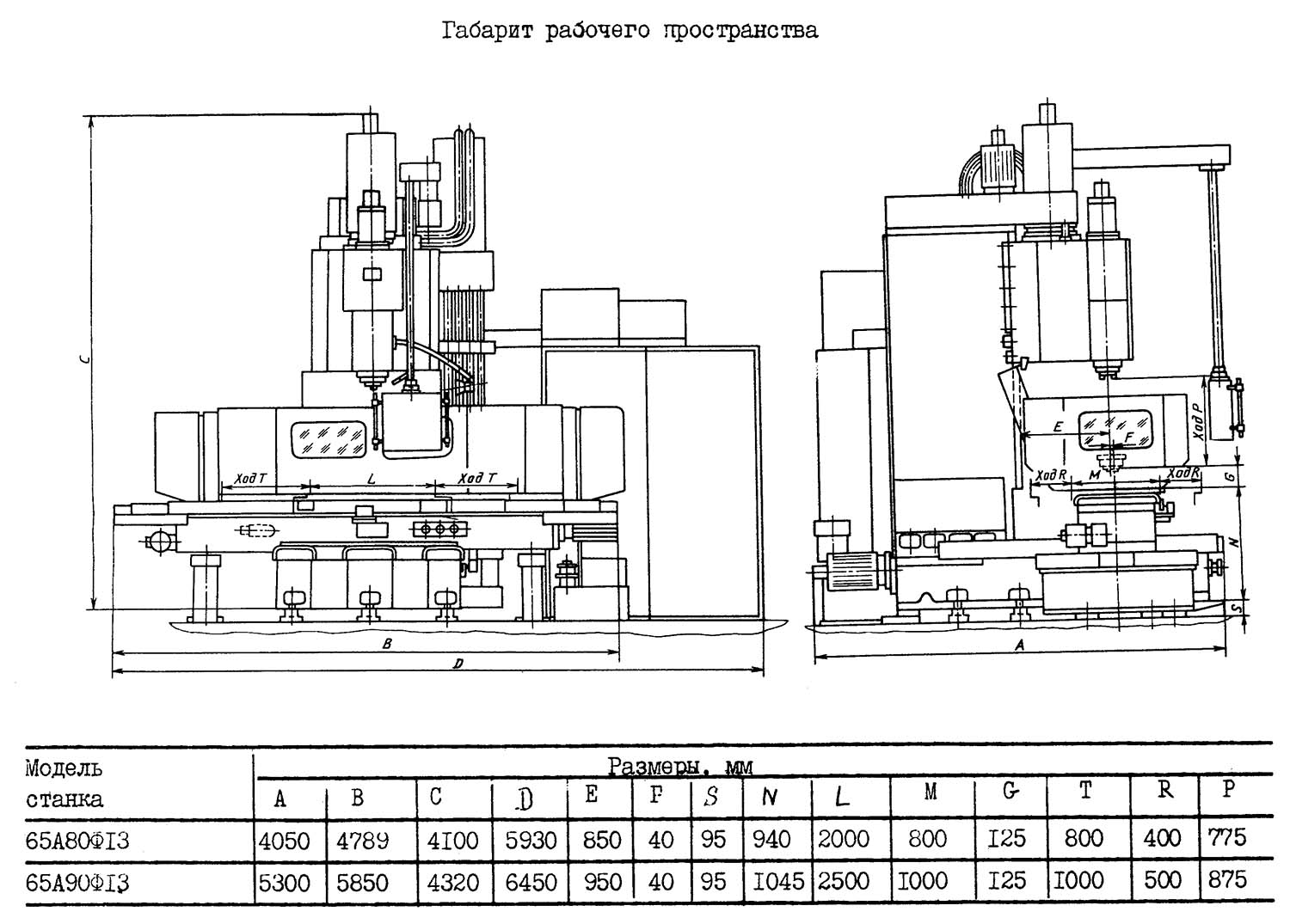

Габаритные розміри робочого простору фрезерного верстата 65А80

Габаритные розміри робочого простору фрезерного верстата 65а80

Габаритные розміри робочого простору фрезерного верстата 65А80. Дивитись у збільшеному масштабі

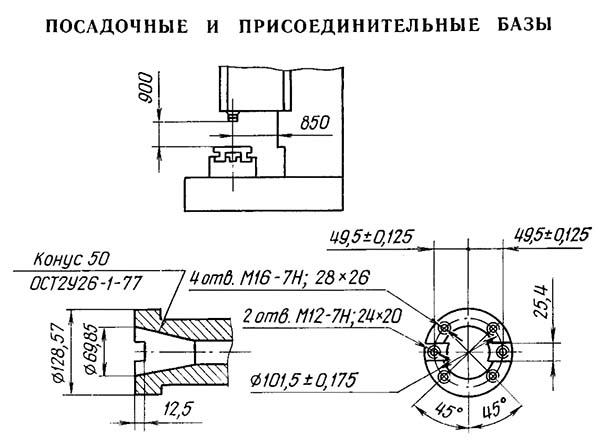

Посадочные і присоединительные базы фрезерного верстата 65А80

Посадочные і присоединительные базы фрезерного верстата 65а80

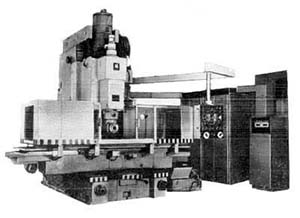

Загальний вигляд вертикального бесконсольного фрезерного верстата 65А80

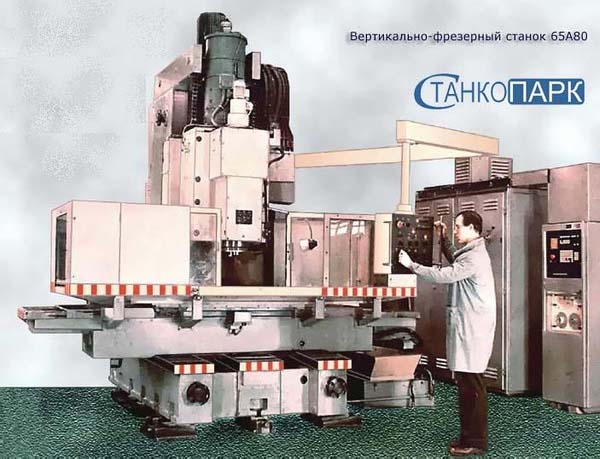

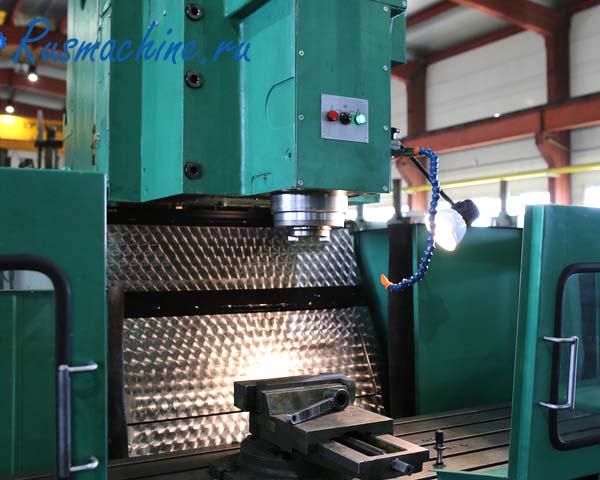

Фото фрезерного верстата 65а80

Фото фрезерного верстата 65а80

Фото фрезерного верстата 65а80

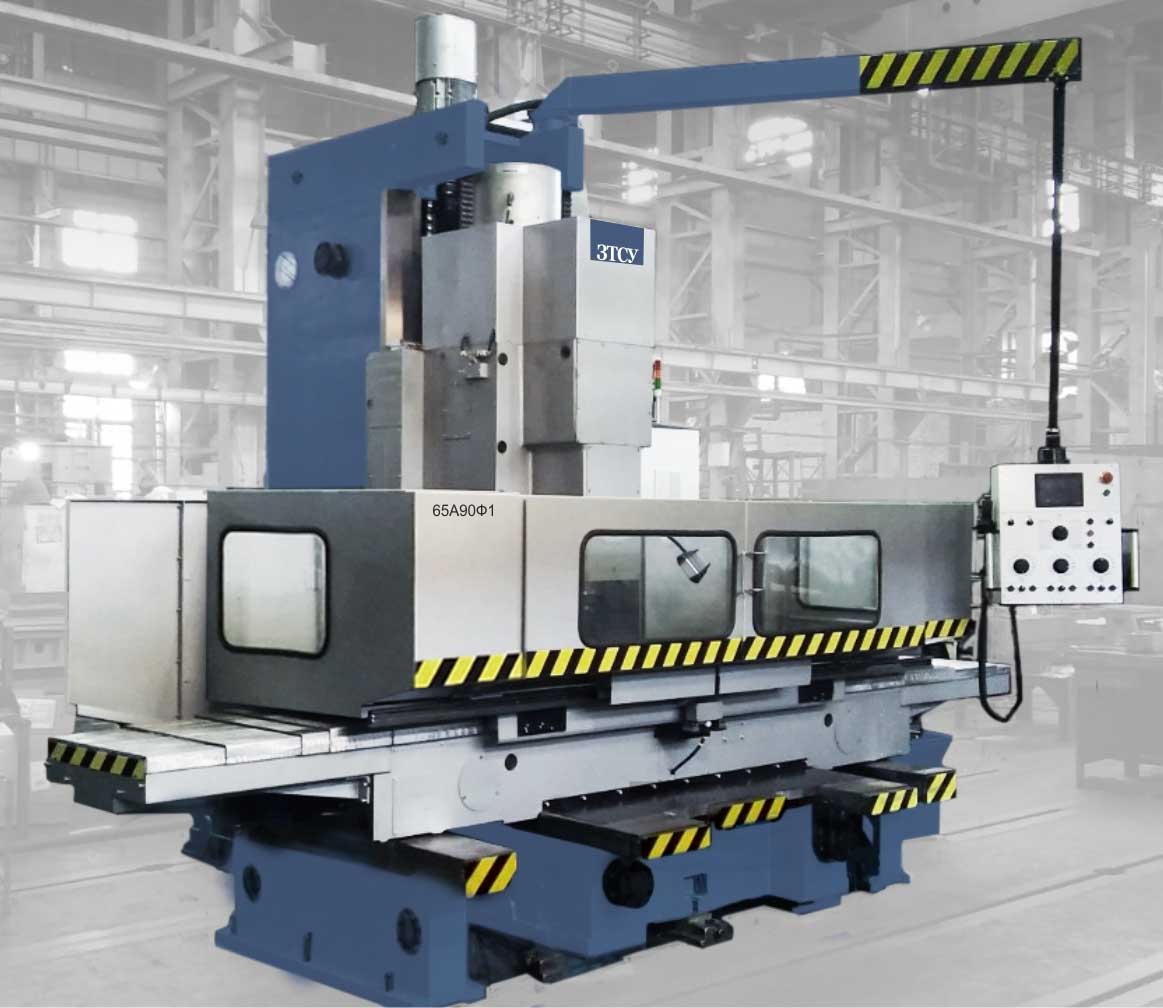

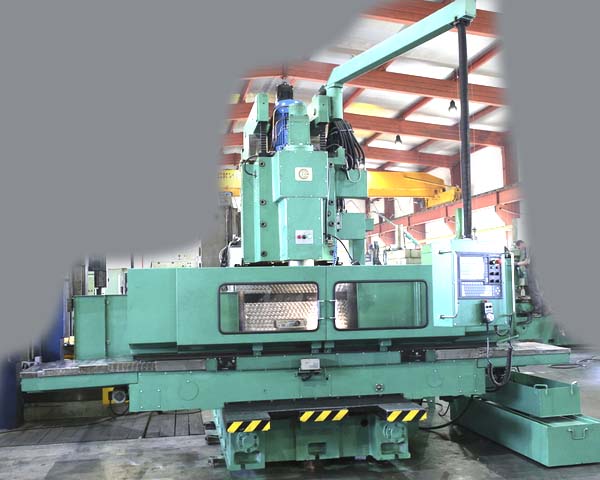

Фото фрезерного верстата 65а90ф1

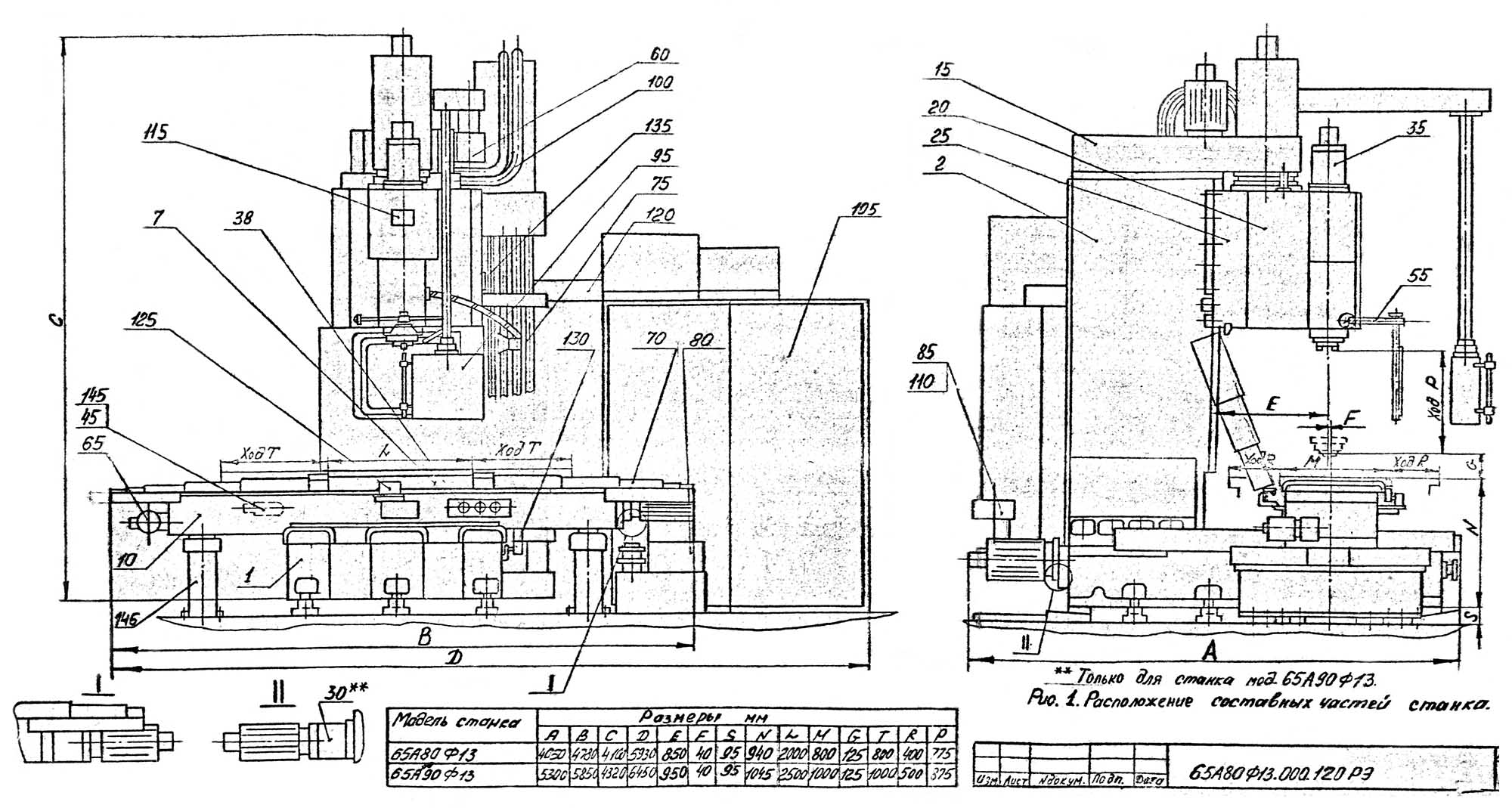

Основні вузли бесконсольного фрезерного верстата 65А80Ф1

Основні вузли бесконсольного фрезерного верстата 65а80ф1

Основні вузли бесконсольного фрезерного верстата 65А80Ф1. Дивитись у збільшеному масштабі

• 1. Станина 65А80Ф13.011
• 2. Стойка 65А80Ф13.012
• 7. Стол 65А80Ф1-11.021
• 10. Салазки 65А80Ф13.022
• 15. Гідроразгрузка бабки 65А60МФ4.027
• 20. Бабка 65А80Ф13.031
• 25. Сани 65А80Ф1-11.041
• 30. Редуктор
• 35. Механізм крепленая инструмента 65А80Ф4.063
• 38. Коробка тахогенераторная 65А80Ф13.065
• 45. Встройка датчиков 65А80Ф13.067
• 55. Ограждение 65А80Ф13.710
• 60. Подвеска пульта 65А80Ф13.741
• 65. Вибротранспортёр 65А80Ф1-11.076
• 70. Захист направляючих 65А80Ф1-11.079
• 75. Разводка труб (гідравлики і змазки) 65А80ПФ4-11.822
• 80. Охлаждение 65А80ПФ4-11.085
• 85. Станція гідравлики і змазки 65А80ПМ-11.086
• 90. Електроустаткування 65А80Ф13.090
• 95. Пульт керування 65А80Ф13.091
• 100. Розташування електроустаткування 65А80Ф13.092
• 105. Щит керування 65А80Ф13.930
• 110. Розташування електроустаткування (на станції гідроприводу і змазки) 65А80Ф4.096
• 115. Таблички 65А80Ф13.100
• 120. Разводка внешняя 65А80Ф13.107
• 125. Встройка блока (микровыключателей коорданаты "Х") 65А80Ф13.251
• 130. Встройка блока (микровыключателей коорданаты "Y") 65А80Ф13.252
• 135. Встройка блока (микровыключателей коорданаты "Z") 65А80Ф13.253
• 145. Разводка електроустаткування по датчикам 65А80Ф13.921
• 146. Поддержки салазок 65А80Ф1-11.069

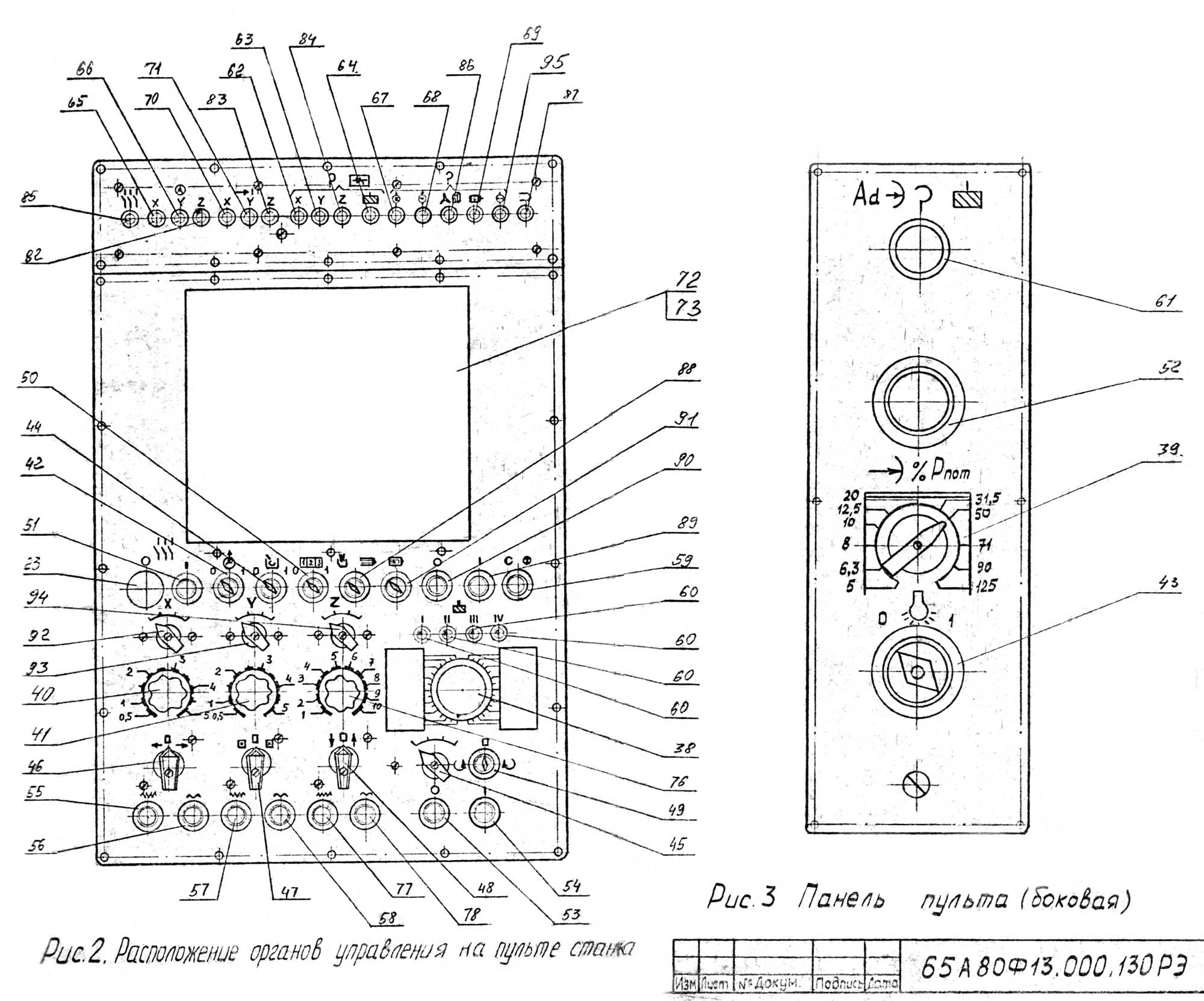

Органы керування бесконсольным фрезерным верстатом 65А80Ф1

Органы керування бесконсольным фрезерным верстатом 65а80ф1

Органы керування бесконсольным фрезерным верстатом 65А80Ф1. Дивитись у збільшеному масштабі

• 1. Маховичок ручной подачі стола
• 2. Маховичок ручной подачі салазок
• 3. Тумблер увімкнення ручной подачі стола
• 4. Тумблер увімкнення ручной подачі салазок
• 5. Кнопка "Зажим" инструмента
• 6. Кнопка "Отжим" инструмента
• 7. Кнопка "Стоп зажим-отжим" инструмента
• 8. Сигнальная лампа "Контроль зажима-отжима" инструмента
• 9. Упор ограничения ходу стола вправо
• 10. Упор ограничения ходу стола влево
• 11. Упор аварийной остановки стола
• 12. Упор ограничения ходу салазок вперед
• 13. Упор ограничения ходу салазок назад
• 14. Упор аварийный остановки салазок
• 15. Упор ограничения ходу бабки вниз
• 16. Упор ограничения ходу бабки вверх
• 17. Упор аварийный остановки бабки
• 18. Упор замедления з швидкого ходу стола
• 19. Упор замедления з швидкого ходу салазок
• 20. Упор замедления з швидкого ходу бабки
• 21. Вводной выключатель
• 22. Сигнальная лампа "Вводной выключатель включен"
• 23. Кнопка дистанционного отключения вводного выключателя
• 27. Сброс защиты приводов
• 33. Силовой трансформатор живлення приводов подач
• 34. Реактор
• 38. Переключатель "Задание частоти обертання головного привода"
• 39. Переключатель "Задание мощности головного привода"
• 40. Переключатель "Регулювання подачі столе"
• 41. Переключатель "Регулювання подачі салазок"
• 42. Переключатель охлаждения
• 43. Переключатель освещения
• 45. Переключатель ступеней головного привода44 Переключатель транспортера
• 46. Переключатель "Подача стола"
• 47. Переключатель "Подача салазок"
• 48. Переключатель "Подача бабки"
• 49. Переключатель направления обертання головного привода
• 50. Переключатель "Увімкнення УЦИ"
• 51. Кнопка "Включить верстат"
• 52. Кнопка "Сброс перегрузки АдУ" (возврат защиты)
• 53. Кнопка "Стоп шпинделя"
• 54. Кнопка "Пуск шпинделя"
• 55. Кнопка "Медленный ход стола"
• 56. Кнопка "Быстрый ход стола"
• 57. Кнопка "Медленный ход салазок"
• 58. Кнопка "Быстрый ход салазок"
• 55. Кнопка контроля исправности ламп
• 60. Сигнальные лампы "Увімкнення ступеней головного привода"
• 61. Сигнальная лампа "Перегрузка"
• 62. Сигнальная лампа "Сработала защита преобразователя подачі стола"
• 63. Сигнальная лампа "Сработала защита преобразователя подачі салазок"
• 64. Сигнальная лампа "Сработала защита преобразователя шпинделя"
• 65. Сигнальная лампа "Включены ручні переміщення стола от тахогенератора"
• 66. Сигнальная лампа "Включены ручні переміщення салазок от тахогенератора"
• 67. Сигнальная лампа "Нет давления в системе гідравлик"
• 68. Сигнальная лампа "Нет давления в система змазки"
• 69. Сигнальная лампа "Контроль температурного режима двигателей"
• 70. Сигнальная лампа "Ограничение переміщення стола"
• 71. Сигнальная лампа "Ограничение переміщення салазок"
• 72. Панель индикации К524
• 73. Пульт керування К524
• 74. Маховичок ручной подачі бабки
• 75. Тумблер увімкнення ручной подачі бабки
• 76. Переклочатель "Регулювання подачі бабки"
• 77. Кнопка "Медленный ход бабки"
• 78. Кнопка "Быстрый ход бабки"
• 79. Упор выхода стола в ноль
• 80. Упор выхода салазок в ноль
• 81. Упор выхода бабки в ноль
• 82. Сигнальная лампа "Включены ручні переміщення бабки от тахогенератора"
• 83. Сигнальная лампа "Ограничение переміщення бабки"
• 64. Сигнальная лампа "Сработала защита преобразователя подачі бабки"
• 85. Сигнальная лампа "Контроль увімкнення ланцюги керування"
• 86. Сигнальная лампа "Контроль увімкнення вентиляции"
• 87. Сигнальная лампа "Контроль увімкнення автоматичного режима"
• 88. Переключатель "Режим керування верстатом"
• 89. Кнопка "Увімкнення автоматичного режима"
• 90. Кнопка "Останов автоматичного режима"
• 91. Кнопка "Блокировка смены кадра"
• 92. Переключатель "Выбор ступени подачі стола"
• 93. Переключатель "Выбор ступени подачі салазок"
• 94. Переключатель "Выбор ступени подачі бабки"
• 95. Сигнальная лампа "Контроль состояния фильтров".

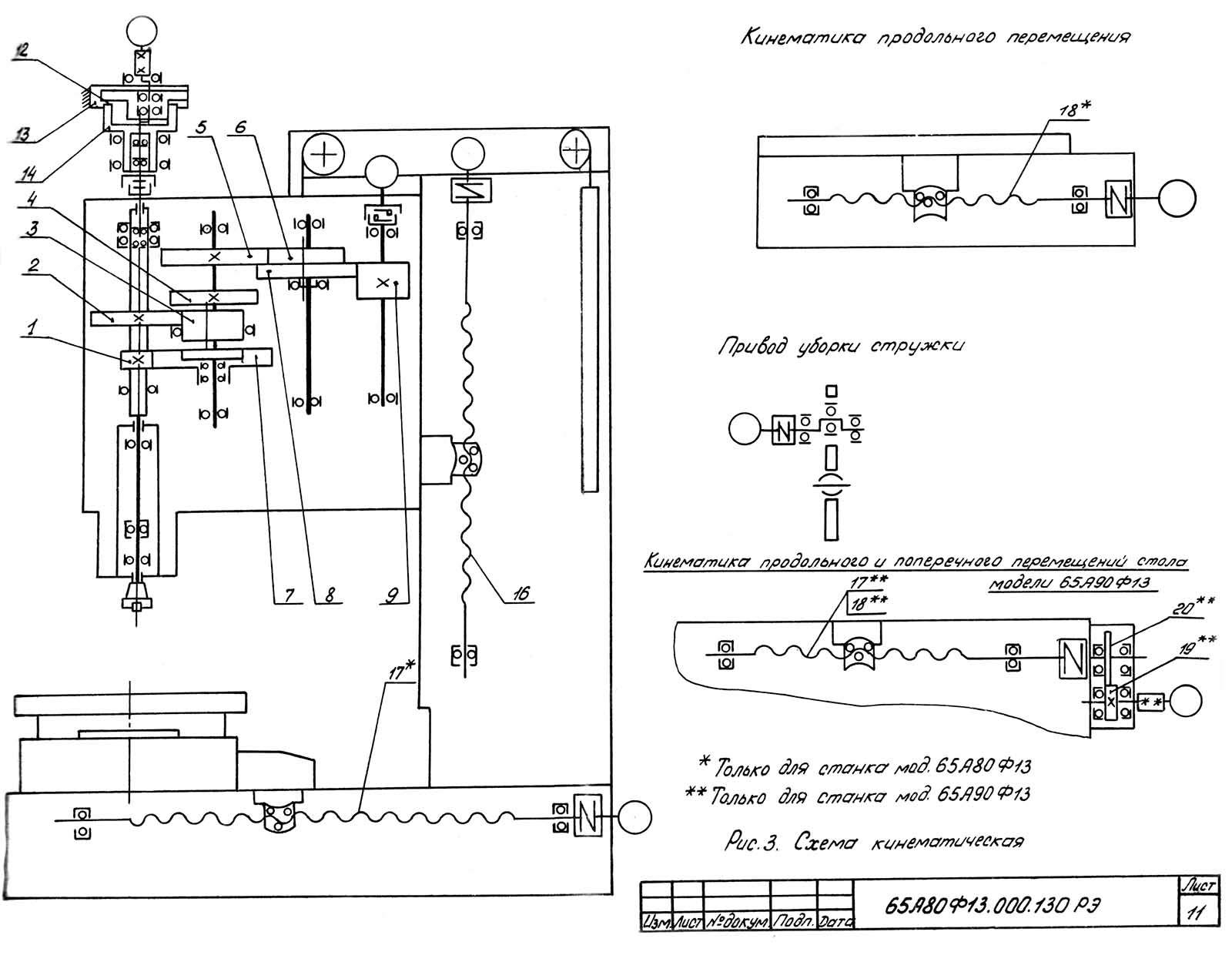

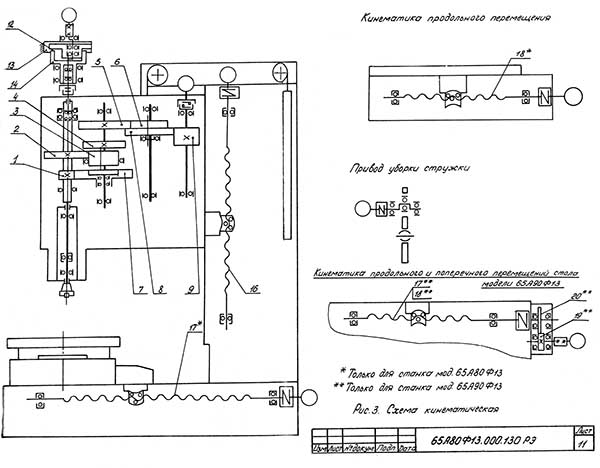

Кінематична схема бесконсольного фрезерного верстата 65А80Ф1

Кінематична схема бесконсольного фрезерного верстата 65а80ф1

Кінематична схема бесконсольного фрезерного верстата 65А80Ф1. Дивитись у збільшеному масштабі

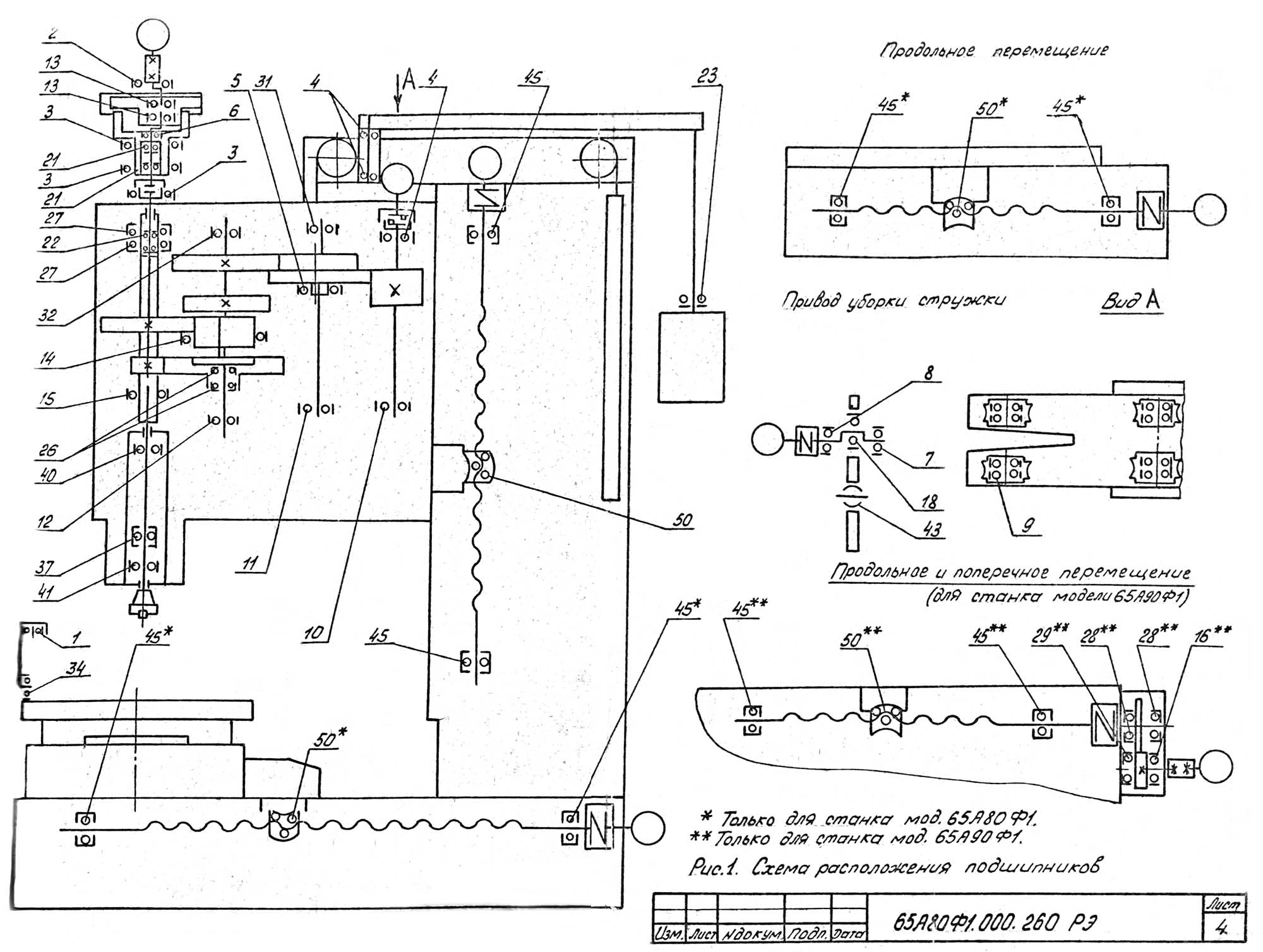

Схема розположення підшибників бесконсольного фрезерного верстата 65А80Ф1

Схема розположення підшибників бесконсольного фрезерного верстата 65а80ф1

Схема розположення підшибників бесконсольного фрезерного верстата 65А80Ф1. Дивитись у збільшеному масштабі

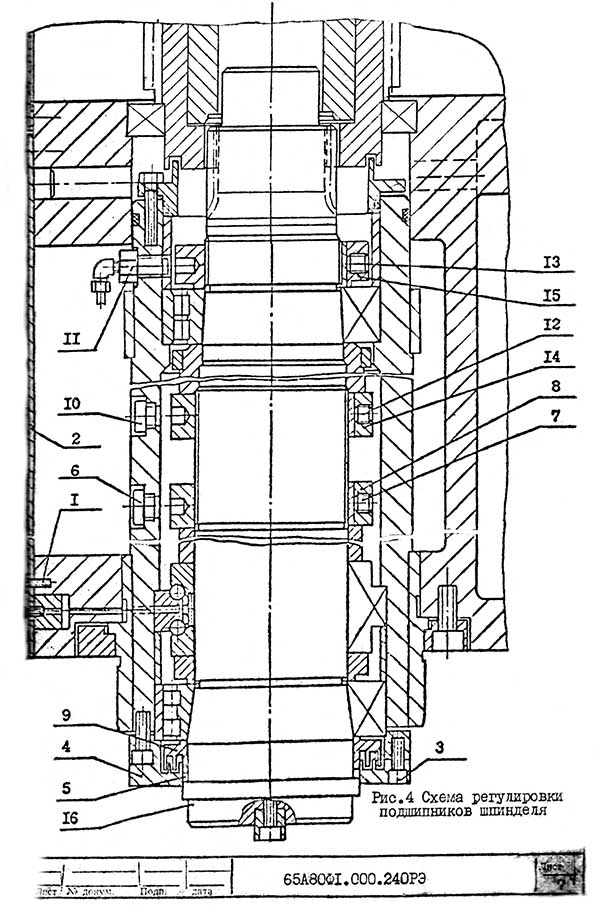

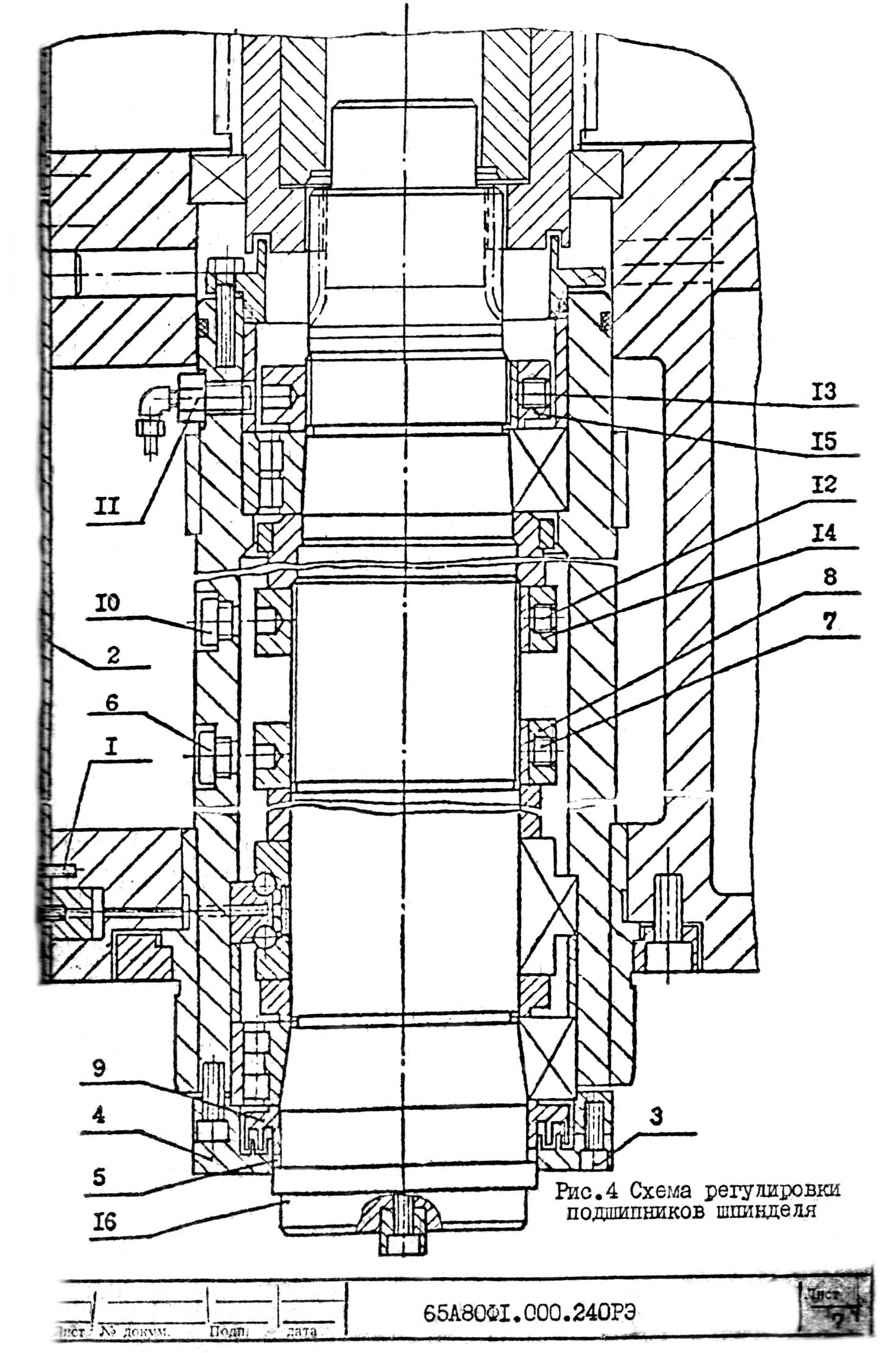

Шпиндель бесконсольного фрезерного верстата 65а80ф1

Шпиндель бесконсольного фрезерного верстата 65А80Ф1. Дивитись у збільшеному масштабі

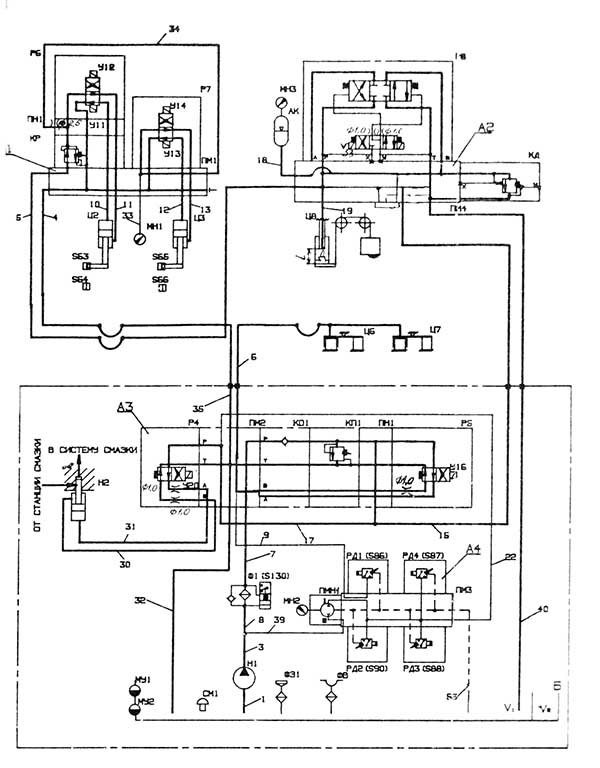

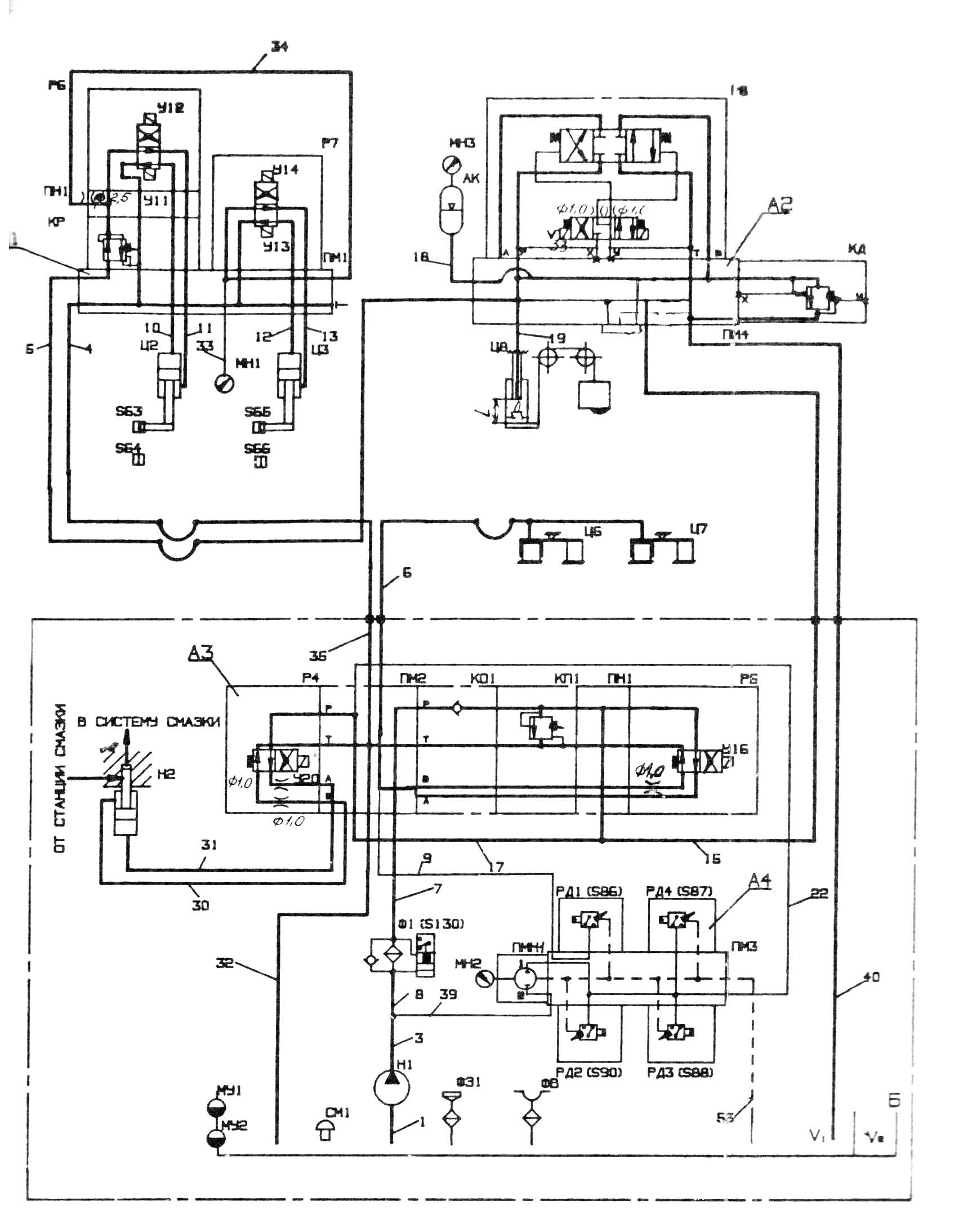

Гідравлічна схема бесконсольного фрезерного верстата 65А80Ф1

Гідравлічна схема бесконсольного фрезерного верстата 65а80ф1

Гідравлічна схема бесконсольного фрезерного верстата 65А80Ф1. Дивитись у збільшеному масштабі

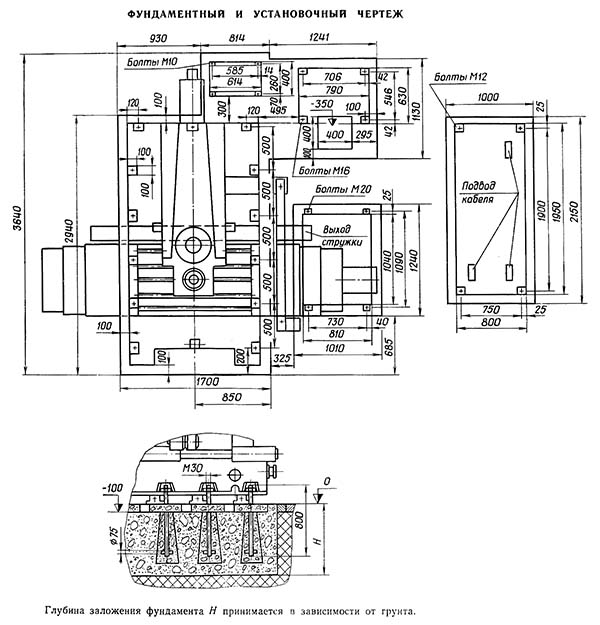

Настановне креслення бесконсольного фрезерного верстата 65А80

Настановне креслення бесконсольного фрезерного верстата 65а80

65А80 Верстат фрезерный вертикальний з крестовым столом. Відеоролик.

Технічні характеристики бесконсольного фрезерного верстата 65А80

Наименование параметра	65А60Ф1	65А80Ф1	65А90Ф1
Основні параметри верстата
Розміри поверхности стола, мм	630 х 2000	800 х 2000	1000 х 2500
Расстояние от торца шпинделя до поверхности стола, мм	125..900	125..900	125..1000
Расстояние от оси шпинделя до вертикальних направляючих (вылет), мм	710	850	1050
Наибольшее перемещение стола в продольном (X) х поперечном (Y) направлении, мм	1600 х 630	1600 х 800	2000 х 1000
Наибольшее перемещение шпиндельной бабки в вертикальном (Z) направлении, мм	775	775	875
Наибольшая масса обрабатываемой детали, кг	4000	6000	7000
Шпиндель
Кінець шпинделя по ГОСТ 24644-81	50	50	50
Частота обертання шпинделя з бесступенчатым регулюванням, об/мин	5..2000	5..2000	5..2000
Количество швидкостей шпинделя	85	85	85
Наибольший крутящий момент на шпинделе, н*м	2750
Рабочий стол
Дискретность задания перемещений по осям X, Y, Z. Продольное, поперечное, вертикальное, мм	0,010	0,001	0,005
Пределы продольных і поперечных подач стола (X, Y), мм/мин	1..6000	1..10000	0,5..5000
Пределы вертикальних подач бабки (Z), мм/мин	1..6000	1..10000	0,5..5000
Количество подач продольных/ поперечных/ вертикальних	58
Скорость быстрых перемещений стола продольных (X), поперечных (Y), м/мин	9,6	10	7
Скорость быстрых перемещений вертикальних (Z), м/мин	9,6	10	10
Наибольшее усилие різання, допускаемое механізмом подачі по оси X (продольных), кН	20	20	30
Наибольшее усилие різання, допускаемое механізмом подачі по осяи Y, (поперечных), кН	19	19	30
Наибольшее усилие різання, допускаемое механізмом подачі по оси Z (вертикальних), кН	20	20	17
Механіка верстата
Наибольший допускаемый диаметр фрез при черновой обработке, мм
Выключающие упоры подачі (поздовжньої, поперечної, вертикальной)	есть
Електроустаткування і привід верстата
Количество електродвигателей на станке		10	10
Електродвигун постоянного тока приводу головного руху, кВт	26,5	20	20
Вращающий момент електродвигателей постоянного тока приводов подач по осям X, Y, Z (номинальный/ наибольший) (М12, М13, М14), Н*м	47/ 52
Електродвигун гідростанції (М1), кВт	1,5
Електродвигун вентилятора шпинделя (М3), кВт	0,55
Електродвигун зажиму инструмента (М4), кВт	0,18
Електродвигун насоса змазки (М5), кВт	0,25
Електродвигун насоса охлаждения (М6), кВт	0,12
Електродвигун транспортера (М7), кВт	0,37
Електродвигун вентилятора шкафа (М20, М21), кВт	0,12
Суммарная мощность установленных на станке електродвигателей, кВт	36,66	33,64	33,64
Суммарная мощность одновременно работающих електродвигателей, кВт	29,26
Габаритные розміри і масса верстата
Габаритные розміри (длина х ширина х высота), мм	6185 х 3825 х 4100	4780 х 4050 х 4100	5900 х 4800 х 4320
Масса верстата, кг	16130	18500	23800
