6А59 Верстат фрезерный вертикальний з крестовым столом
руководство, схеми, опис, характеристики

Відомості про виробника фрезерного вертикального бесконсольного верстата 6А59

Производитель фрезерного вертикального бесконсольного верстата 6А59 - Ульяновский завод тяжелых і уникальных верстатів УЗТС, основанный в 1956 году.

6А59 Верстат фрезерный вертикальний з крестовым столом. Назначение, область применения

Фрезерный верстат 6А59 был заменен на более совершенную модель 65А90.

Вертикальный фрезерный верстат з крестовым столом моделі 6А59 предназначен для скоростного фрезерування крупногабаритных деталей в основном торцовыми фрезами в условиях индивидуального і серийного производства.

Верстат моделі 6А59 бесконсольного типа предназначен для высокопроизводительного фрезерування деталей из чугуна, стали і цветных металлов торцовыми, кінцівыми і фасонными фрезами. На станке выполняется обработка не только сырых, но і закаленных деталей з применением современного инструмента з ножами из ельбора, сверхтвердых композиционных материалов из металлокерамики. На станке производится фрезерование, сверление, зенкерование, развертывание і растачивание.

Особливості конструкції фрезерного верстата 6А59

Наряду з фрезерными работами на станке возможно выполнение простых расточных і сверлильых работ вертикальной подачей шпиндельной бабки.

Для фрезерування сложных криволинейных поверхностей по разметке в станке предусмотрена ручная подача стола в продольном і поперечном направлениях.

Розміри поверхности стола: 1000×2500 мм.

Наибольшая масса обрабатываемой детали з пристрійм: 6000 кг

Возможности верстата могут быть расширены за счет использования поворотной накладной фрезерной головки, поставляемой за особую плату по специальному заказу.

Бесступенчатое регулювання приводов подач стола і шпиндельной бабки дает возможность выбрать наиболее еффективный режим різання.

Приводы подач расположены в непосредственной близости от перемещающихся вузлів, что обеспечивает высокую жесткость привода.

На станке можно производить попутное фрезерование в обе стороны при продольном перемещении стола посредством гідравлічного механізма выбора зазору в паре червяк — рейка

Верстат имеет удобное централизованное керування з подвесного пульта, что увеличивает возможности высокопроизводительной роботи.

Для сокращения вспомогательного часу, облегчения труда робочого, безопасности і удобства обслуживания в верстатах применены:

• механизированное крепление фрез;
• механизированный зажим бабки і салазок;
• защитные кожухи на направляющие стола, станины і стойки, а также пристроя, защищающие робочого от стружки

Для охлаждения режущего инструмента используется распыленная охлаждающая жидкость.

Автономные системы осуществляют централизованную смазку механізмов верстата.

Класс точності верстата Н.

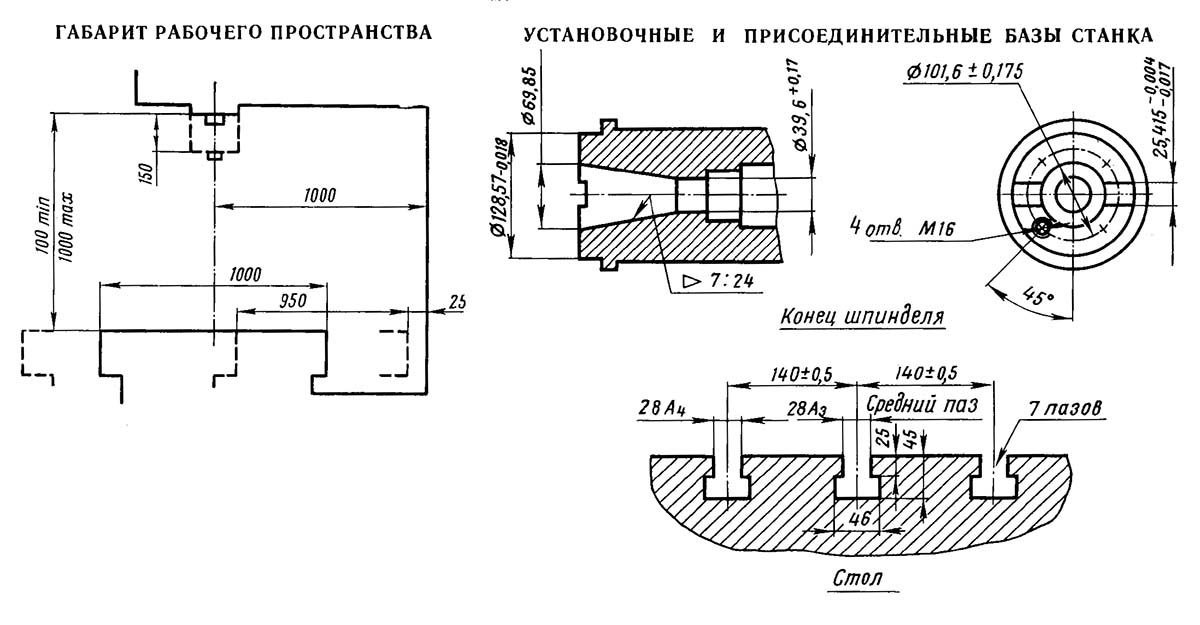

Габаритные розміри робочого простору фрезерного верстата 6А59

Габаритные розміри робочого простору верстата 6А59

Габаритные розміри робочого простору фрезерного верстата 6А59. Дивитись у збільшеному масштабі

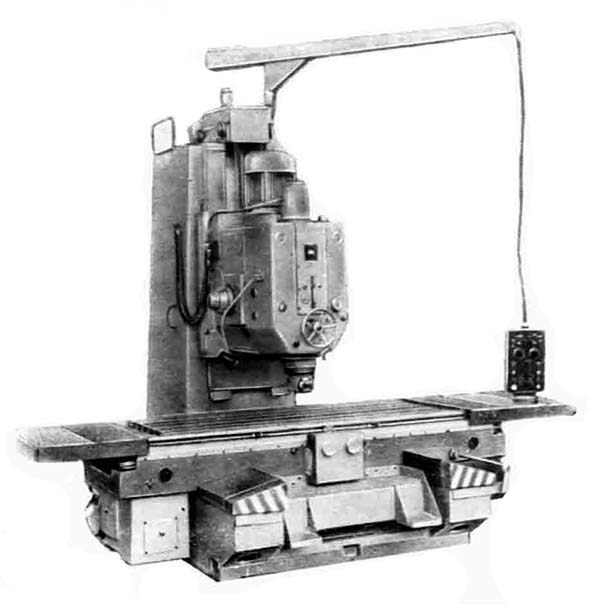

Загальний вигляд вертикального бесконсольного фрезерного верстата 6А59

Фото бесконсольного фрезерного верстата 6А59

Фото вигляд бесконсольного фрезерного верстата 6А59. Дивитись у збільшеному масштабі

Фото бесконсольного фрезерного верстата 6А59

Фото вигляд бесконсольного фрезерного верстата 6А59. Дивитись у збільшеному масштабі

Технічні характеристики бесконсольного фрезерного верстата 6А59

Наименование параметра	6А59	65А90Ф1
Основні параметри верстата
Розміри поверхности стола, мм	1000 х 2500	1000 х 2500
Наибольш розміри обрабатываемой детали (длина х ширина х высота), мм	2500 х 1000 х 900
Расстояние от торца шпинделя до поверхности стола, мм	100..1000	125..1000
Расстояние от оси шпинделя до вертикальних направляючих (вылет), мм	1000	1050
Наибольшее перемещение стола в продольном (X) і поперечном (Y) направлении, мм	2000 / 950	2000 / 1000
Наибольшее перемещение шпиндельной бабки в вертикальном (Z) направлении, мм	900	875
Наибольшая масса обрабатываемой детали, кг	6000	7000
Шпиндель
Перемещение гильзы шпинделя, мм	150
Кінець шпинделя по ГОСТ 24644-81	50	50
Частота обертання шпинделя з бесступенчатым регулюванням, об/мин (число ступеней)	25..1250 (18)	5..2000 (БС)
Количество швидкостей шпинделя	18	Б/С
Наибольший крутящий момент на шпинделе, н*м	3920
Рабочий стол
Дискретность задания перемещений по осям X, Y, Z. Продольное, поперечное, вертикальное, мм		0,005
Пределы продольных і поперечных подач стола (X, Y), мм/мин	6..1000	0,5..5000
Пределы вертикальних подач бабки (Z), мм/мин		0,5..5000 (Б/С)
Количество подач продольных/ поперечных/ вертикальних		Б/С
Скорость быстрых перемещений стола продольных (X), поперечных (Y), м/мин	3	7
Скорость быстрых перемещений вертикальних (Z), м/мин		10
Наибольшее усилие різання, допускаемое механізмом подачі по оси X (продольных), кН	32	30
Наибольшее усилие різання, допускаемое механізмом подачі по осяи Y, (поперечных), кН	32	30
Наибольшее усилие різання, допускаемое механізмом подачі по оси Z (вертикальних), кН		17
Механіка верстата
Наибольший допускаемый диаметр фрез при черновой обработке, мм	400
Выключающие упоры подачі (поздовжньої, поперечної, вертикальной)
Електроустаткування і привід верстата
Количество електродвигателей на станке		10
Електродвигун приводу головного руху, кВт (об/мин)	22 (1420)
Електродвигун приводу подач, кВт (об/мин)	3,3 (1000/ 3000)
Електродвигун постоянного тока приводу головного руху, кВт	-	20
Вращающий момент електродвигателей постоянного тока приводов подач по осям X, Y, Z (номинальный/ наибольший) (М12, М13, М14), Н*м
Електродвигун гідростанції, кВт	1,5 (950)
Електродвигун вентилятора шпинделя, кВт
Електродвигун зажиму инструмента, кВт
Електродвигун насоса змазки, кВт	0,27 (1480)
Електродвигун насоса охлаждения, кВт
Електродвигун транспортера (М7), кВт
Електродвигун вентилятора шкафа (М20, М21), кВт
Суммарная мощность установленных на станке електродвигателей, кВт		33,64
Суммарная мощность одновременно работающих електродвигателей, кВт
Габаритные розміри і масса верстата
Габаритные розміри (длина х ширина х высота), мм	6500 х 4550 х 4700	5900 х 4800 х 4320
Масса верстата, кг	23600	23800
