6620, 6625 Верстат продольно-фрезерный двостоєчний
руководство, схеми, опис, характеристики

Відомості про виробника продольно-фрезерного верстата 6620, 6625

Производитель продольно-фрезерного верстата 6620, 6625 - Ульяновский завод тяжелых і уникальных верстатів УЗТС, основанный в 1956 году.

6620, 6625 Верстат фрезерный продольный двостоєчний. Назначение, область применения

Верстат 6620 запущен в производство на заводе изготовителе в 1974 году.

Фрезерные продольные двухстоечные верстати 6620 і 6625 предназначены для фрезерування крупногабаритных деталей из чугуна, стали і цветных металлов.

Особливості конструкції двухстоечного фрезерного продольного верстата 6620 і 6625

Поворотные фрезерные бабки обеспечивают обработку наклонных плоскостей, а осевые подачі шпинделей позволяют вести фрезерование в труднодоступных местах, а также производить сверлильные роботи.

Раздельные приводы подач стола і фрезерных бабок дают возможность обрабатывать криволинейные контуры по разметке.

Верстати 6620 снабжены пристрійм для регистрации перекоса поперечини після її установочного переміщення і закрепления на стойках.

Оснащение направляючих стола і саней планками из антифрикционного сплава, а также применение системы змазки стола под давлением значительно повысило надежность і долговечность верстата.

В приводе стола имеется механізм автоматичного выбора зазору в паре червяк — рейка, обеспечивающий возможность еффективного попутного фрезерування.

Керування верстатами (включая регулювання подач стола, бабок і шпинделей, а также шкалы отсчетных устройств перемещений вузлів) сосредоточено на підвісному пульті.

Сокращение вспомогательного часу і повышение производительности верстатів достигается:

• механизированным зажимом инструмента;
• автоматическим зажимом фрезерных бабок, гильз шпинделей і поперечини;
• механизированным поворотом фрезерных бабок;
• механизированным переміщенням пульта керування;
• применением транспортеров для удаления стружки.

Электроприводы подач верстатів 6620 выполнены па тиристорных преобразователях.

Класс точності верстатів Н.

Гідравлические приводы верстата

Гідросистема верстата 6620 состоит из следующих самостоятельных гідравлических приводов:

• Гідравлически привід каждой бабки обеспечивает зажим-отжим саней, гильз шпинделя;
• Переключення кулачковой муфты з подачі бабки на подачу гильзы шпинделя;
• Увімкнення муфты редуктора зажиму инструмента в конусе шпинделя;
• Гідравлический привід поперечини осуществляет отжим і зажим поперечини на направляючих стоек;
• Гідравлический привід вспомогательных устройств осуществляет выбор зазору в паре червяк-рейка приводу стола.

Схеми гідравлические принципиальные з перечнем апаратури, а также опис роботи каждого приводу находятся во II частини руководства "Складні частини верстата".

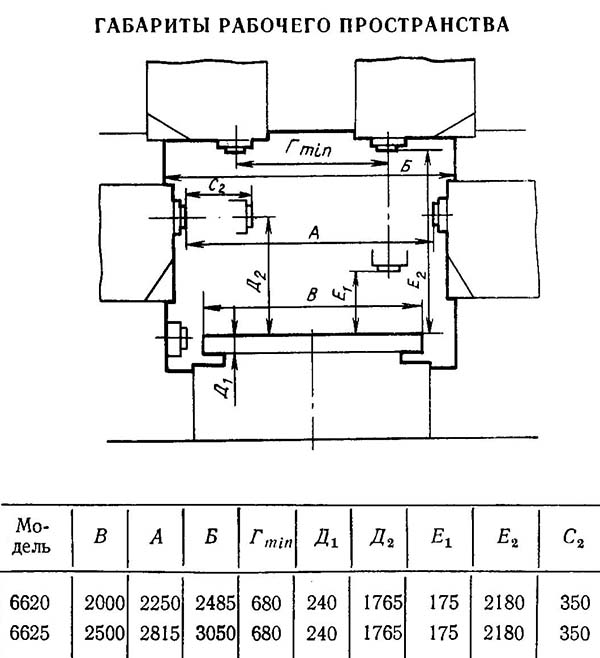

Габаритные розміри робочого простору фрезерного верстата 6620

Габаритные розміри робочого простору верстата 6620

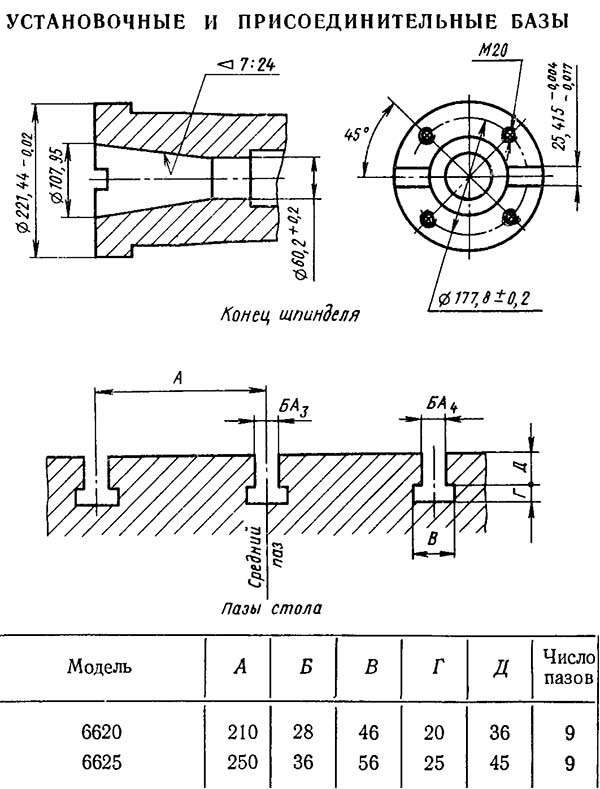

Посадочные і присоединительные базы фрезерного верстата 6620

Посадочные і присоединительные базы фрезерного верстата 6620

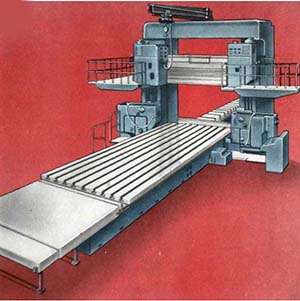

Загальний вигляд вертикального продольно-фрезерного верстата 6620

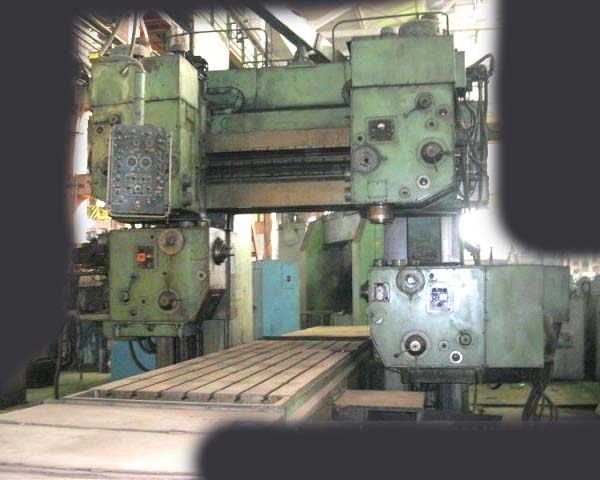

Фото продольно-фрезерного верстата 6620

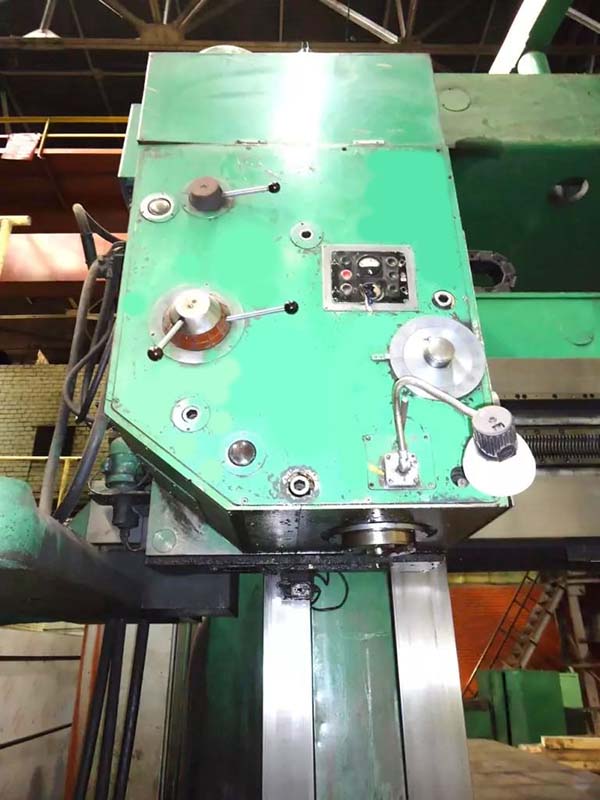

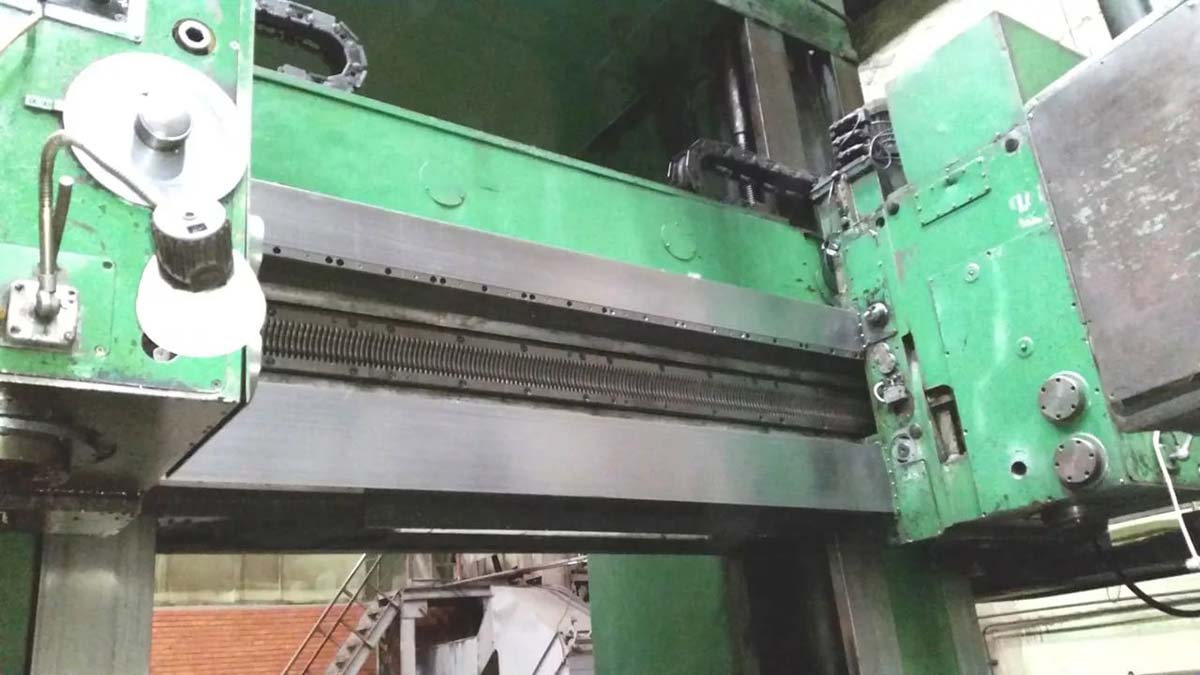

Фото верхней бабки продольно-фрезерного верстата 6620

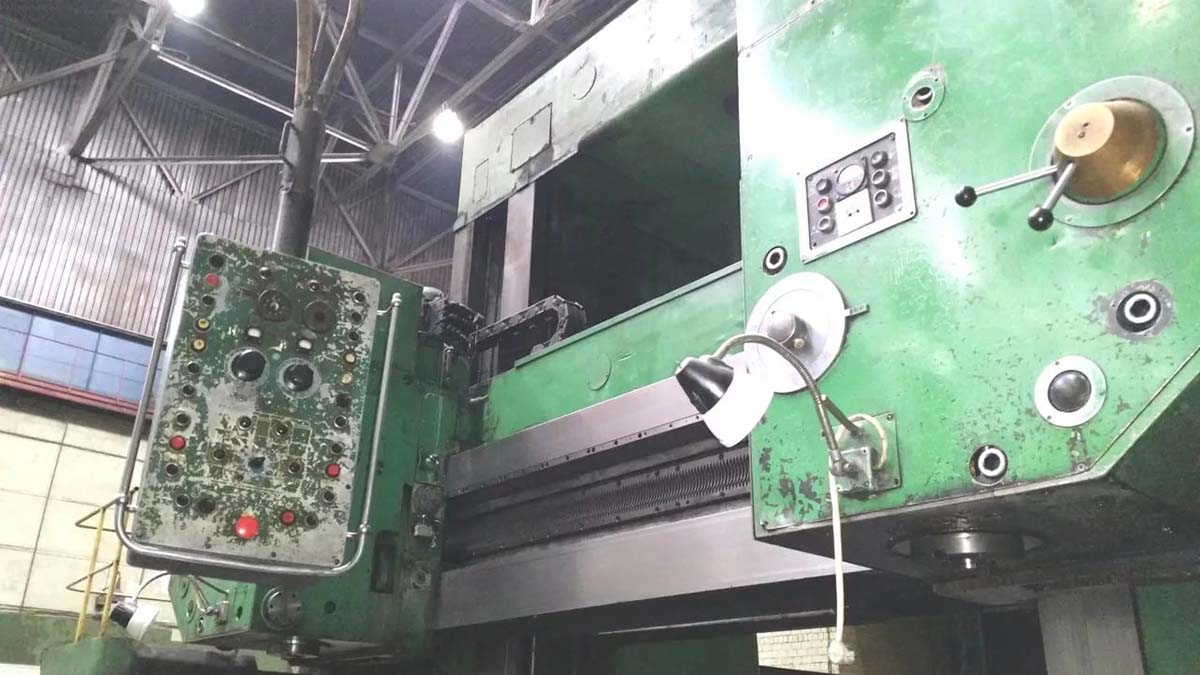

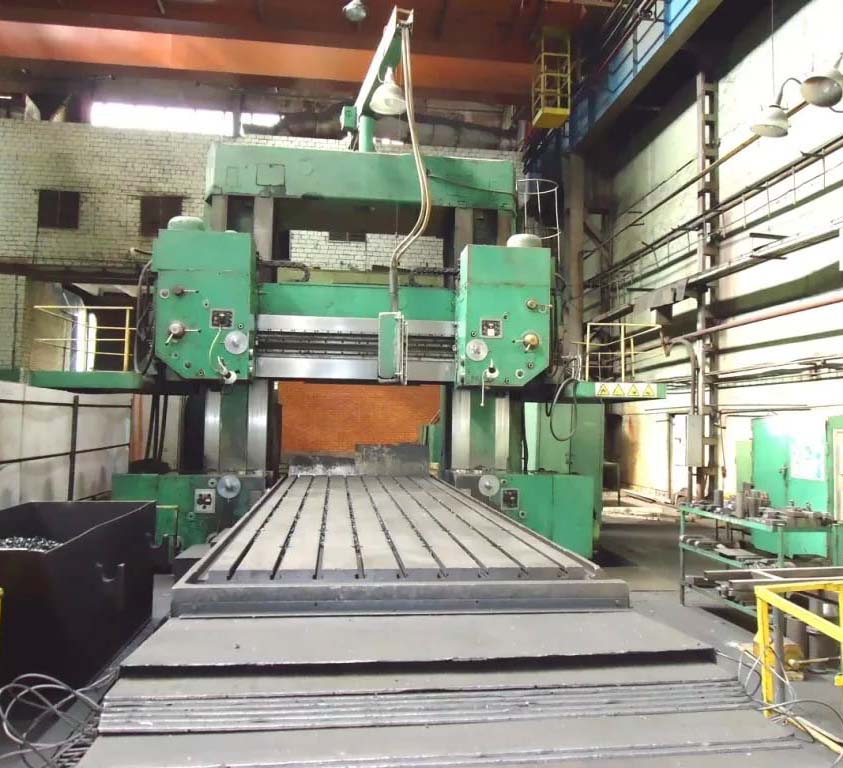

Фото продольно-фрезерного верстата 6620

Фото продольно-фрезерного верстата 6620. Дивитись у збільшеному масштабі

Фото продольно-фрезерного верстата 6620

Фото продольно-фрезерного верстата 6620. Дивитись у збільшеному масштабі

Фото продольно-фрезерного верстата 6620

Фото продольно-фрезерного верстата 6620. Дивитись у збільшеному масштабі

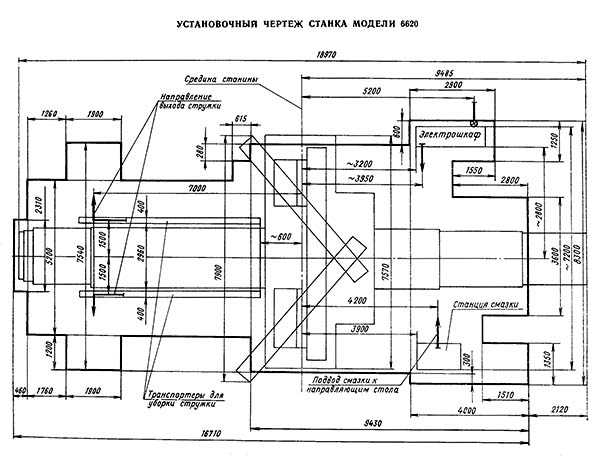

Настановне креслення продольного фрезерного верстата 6620

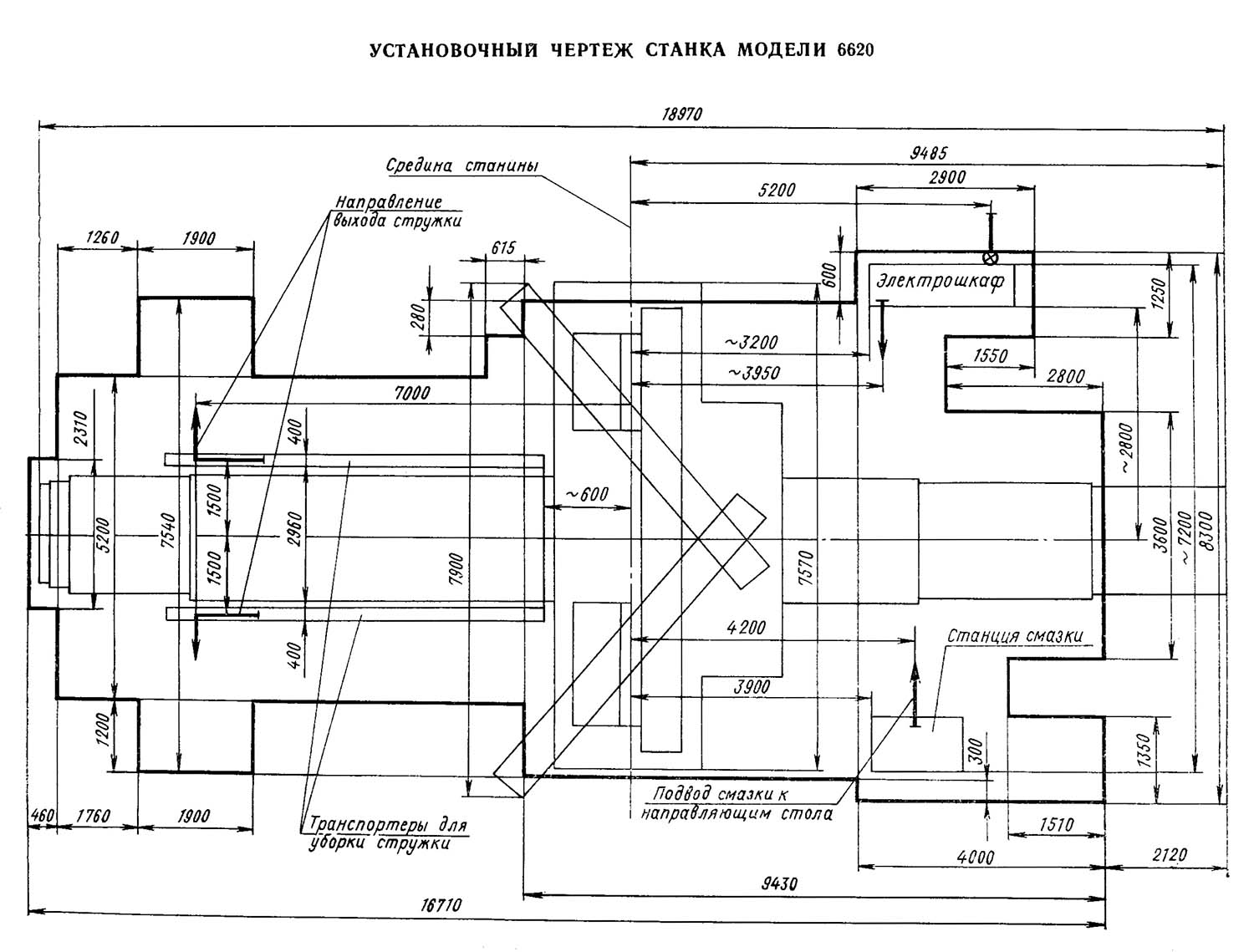

Настановне креслення продольно-фрезерного верстата 6620

Настановне креслення фрезерного верстата 6620. Дивитись у збільшеному масштабі

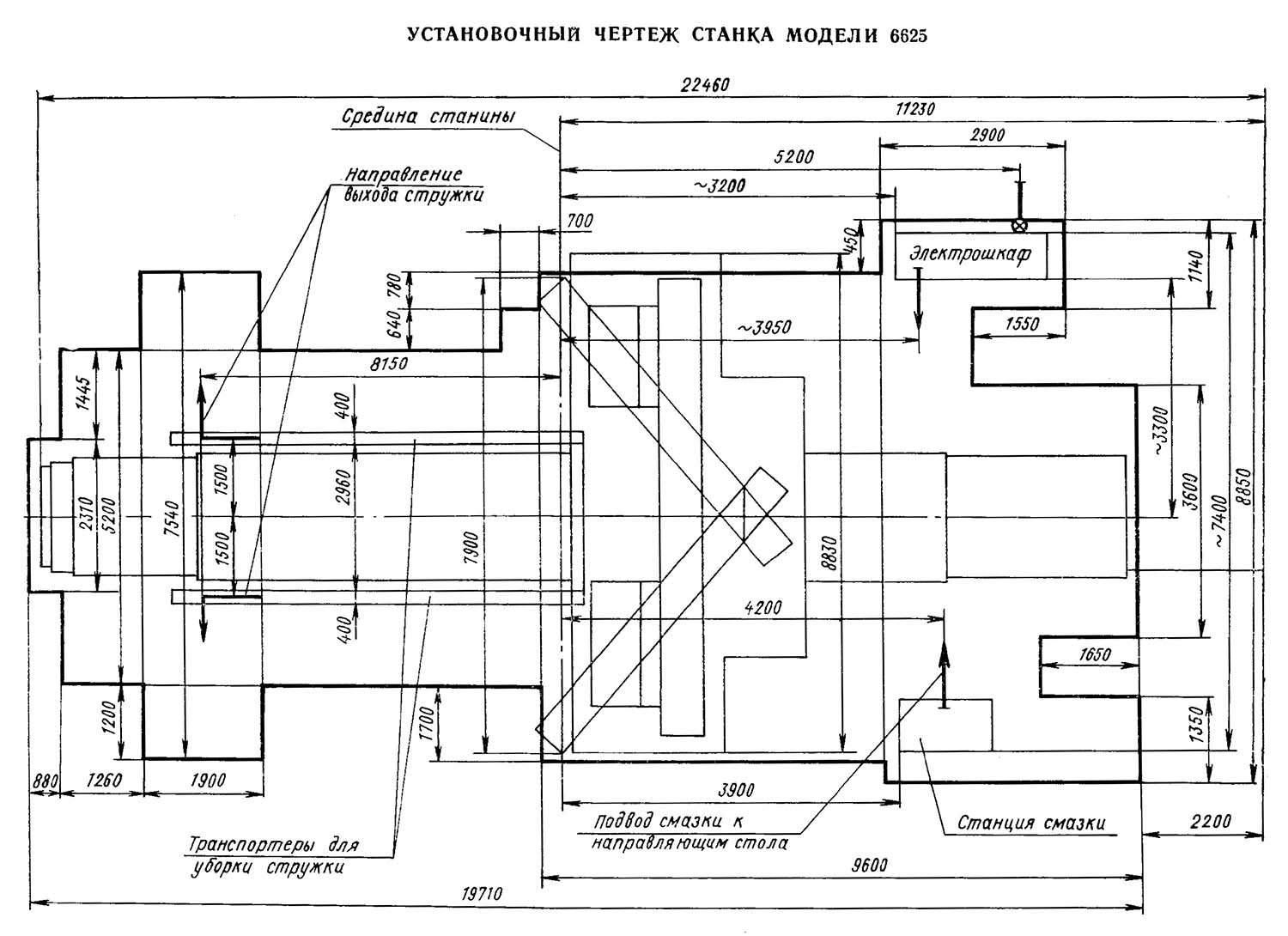

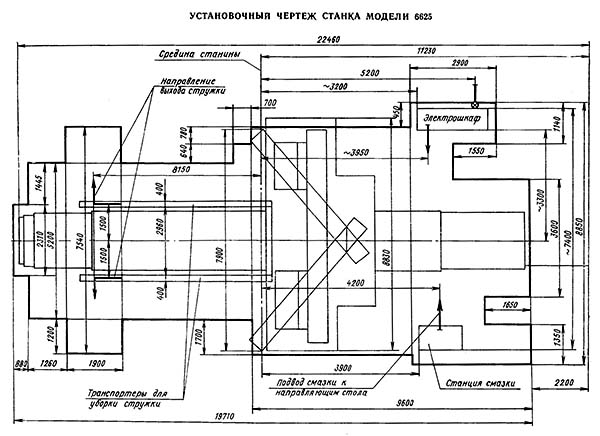

Настановне креслення продольно-фрезерного верстата 6625

Настановне креслення фрезерного верстата 6625. Дивитись у збільшеному масштабі

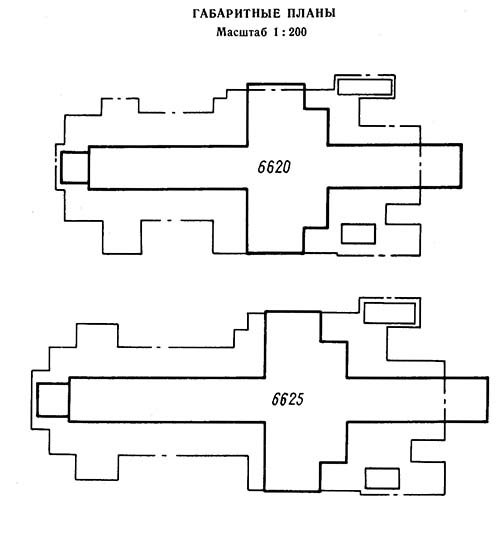

Габаритный креслення продольного фрезерного верстата 6620 і 6625

Габаритный креслення фрезерного верстата 6620 і 6625

Технічні характеристики продольно-фрезерного верстата 6620, 6625

Наименование параметра	6620	6625
Основні параметри верстата
Наибольшие розміри обрабатываемой заготовки (ширина х высота), мм	2000 х 2000	2500 х 2000
Наибольшая масса обрабатываемой заготовки, кг	50000	65000
Розміри рабочей поверхности стола, мм	2000 х 6300	2500 х 8500
Наибольший ход стола, мм	6800	8500
Наибольший угол поворота вертикальной фрезерной бабки, град	±45°	±45°
Наибольший угол поворота горизонтальной фрезерной бабки, град	±30°	±30°
Расстояние от торца вертикального шпинделя до поверхности стола, мм	175..2180	175..2180
Расстояние от оси горизонтального шпинделя до поверхности стола, мм	-170..1765	-170..1765
Расстояние между торцами горизонтальных шпинделей, мм	1550..2250	2115..2815
Расстояние между осями вертикальних шпинделей, мм	680..3400	680..3960
Расстояние между стойками, мм	2485	3050
Количество шпинделей вртикальных / горизонтальных	2 / 2	2 / 2
Бабка шпиндельна вертикальная і горизонтальная. Шпиндель
Частота обертання шпинделей, об/мин	20..1000	20..1000
Количество швидкостей шпинделя	18	18
Ход гильзы шпинделя, мм	350	350
Кінець шпинделя по ГОСТ 836-72, мм	60	60
Наибольший расчетный диаметр торцевых фрез, мм	500	500
Механіка верстата
Скорость бесступенчатой подачі бабки, мм/мин	8..800	8..800
Скорость бесступенчатой подачі стола, мм/мин	5..1000	5..1000
Скорость бесступенчатой подачі гильзы шпинделя, мм/мин	4..400	4..400
Скорость швидкого (установочного) переміщення стола, мм/мин	5..1000	5..1000
Скорость швидкого (установочного) переміщення бабок, мм/мин	8..800	8..800
Скорость швидкого (установочного) переміщення гильз шпинделей, мм/мин	4..400	4..400
Скорость установочного переміщення поперечини, мм/мин	550	550
Наибольший крутящий момент на шпинделе, кгс*м	723	723
Наибольшее усилие різання, допускаемое механізмом подачі стола, кгс	8000	8000
Наибольшее усилие різання, допускаемое механізмом подачі бабки, кгс	2300	2300
Наибольшее усилие різання, допускаемое механізмом подачі вертикального шпинделя, кгс	1500	1500
Наибольшее усилие різання, допускаемое механізмом подачі горизонтального шпинделя, кгс	900	900
Електроустаткування і привід верстата
Количество електродвигателей на станке
Електродвигун приводу головного руху, кВт (об/мин)	30 х 4 (1460)	30 х 4 (1460)
Електродвигун приводу подач стола, кВт (об/мин)	11 (1500)	11 (1500)
Електродвигун приводов подач бабок, кВт (об/мин)	4,3 х 4 (1000/ 3000)	4,3 х 4 (1000/ 3000)
Електродвигун швидкого переміщення стола, кВт (об/мин)	17 (1470)	17 (1470)
Електродвигун переміщення поперечини, кВт (об/мин)	14,5 (1350)	14,5 (1350)
Електродвигун станції гідроприводу стола, кВт (об/мин)	3 (960)	3 (960)
Електродвигун станції гідроприводу поперечини, кВт (об/мин)	3 (960)	3 (960)
Електродвигун станції гідроприводу фрезерных бабок, кВт (об/мин)	1,1 х 4 (930)	1,1 х 4 (930)
Електродвигун станції гідроприводу вспомогательных устройств, кВт (об/мин)	3 (960)	3 (960)
Електродвигун насоса охлаждения, кВт (об/мин)
Суммарная мощность установленных на станке електродвигателей, кВт
Габаритные розміри і масса верстата
Габаритные розміри (длина х ширина х высота), мм	18970 х 7570 х 6700	22450 х 8830 х 6700
Масса верстата, кг	121900	136100
