6У612, 6У616 Верстат продольно-фрезерный двостоєчний
руководство, схеми, опис, характеристики

Відомості про виробника продольно-фрезерного верстата 6У612, 6У616

Производитель продольно-фрезерного верстата 6У612, 6У616 - Ульяновский завод тяжелых і уникальных верстатів УЗТС, основанный в 1956 году.

6У612 Верстат фрезерный продольный двостоєчний четырехшпиндельный. Назначение, область применения

Продольно-фрезерный четырехшпиндельный верстат 6У612 предназначен для фрезерування крупногабаритных деталей из чугуна, стали і цветных металлов методами фрезерування, сверления в единичном, мелкосерийном і серийном производстве.

Особливості конструкції фрезерного продольного верстата 6У612

Поворотные фрезерные бабки обеспечивают обработку наклонных плоскостей, а осевые подачі шпинделей позволяют вести фрезерование в труднодоступных местах, а также производить сверлильные роботи.

Раздельные приводы подач стола і фрезерных бабок дают возможность обрабатывать криволинейные контуры по разметке.

Оснащение направляючих стола і саней планками из антифрикционного сплава, а также применение системы змазки стола под давлением значительно повысило надежность і долговечность верстата.

В приводе стола имеется механізм автоматичного выбора зазору в паре червяк — рейка, обеспечивающий возможность еффективного попутного фрезерування.

Керування верстатами (включая регулювання подач стола, бабок і шпинделей, а также шкалы отсчетных устройств перемещений вузлів) сосредоточено на підвісному пульті.

Сокращение вспомогательного часу і повышение производительности верстатів достигается:

• механизированным зажимом инструмента;
• автоматическим зажимом фрезерных бабок, гильз шпинделей і поперечини;
• механизированным поворотом фрезерных бабок;
• механизированным переміщенням пульта керування;
• применением транспортеров для удаления стружки.

Электроприводы подач верстатів выполнены па тиристорных преобразователях.

Класс точності верстатів Н.

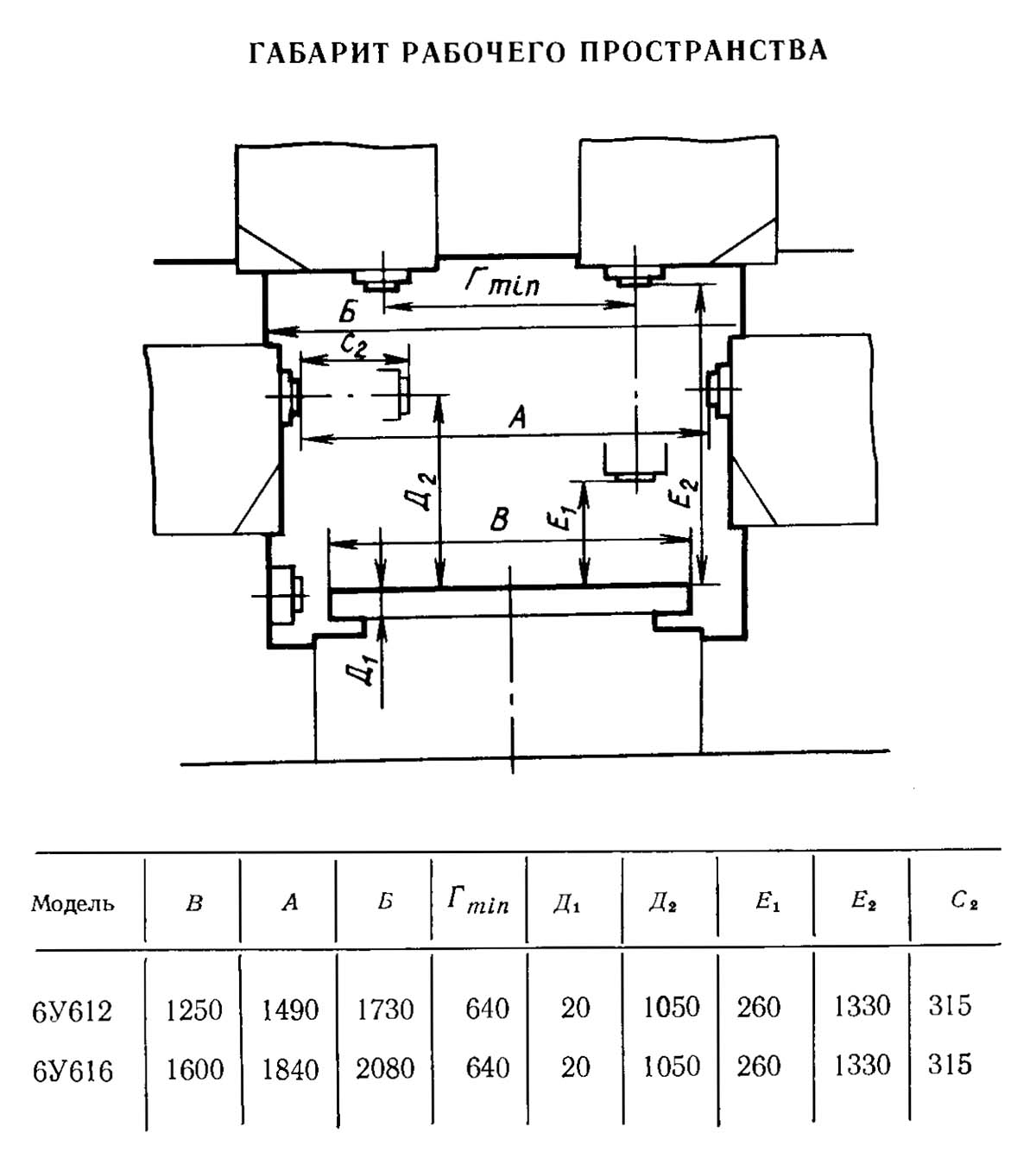

Габаритные розміри робочого простору продольного фрезерного верстата 6У612

Габаритные розміри робочого простору верстата 6У612

Габаритные розміри робочого простору верстата 6У612. Дивитись у збільшеному масштабі

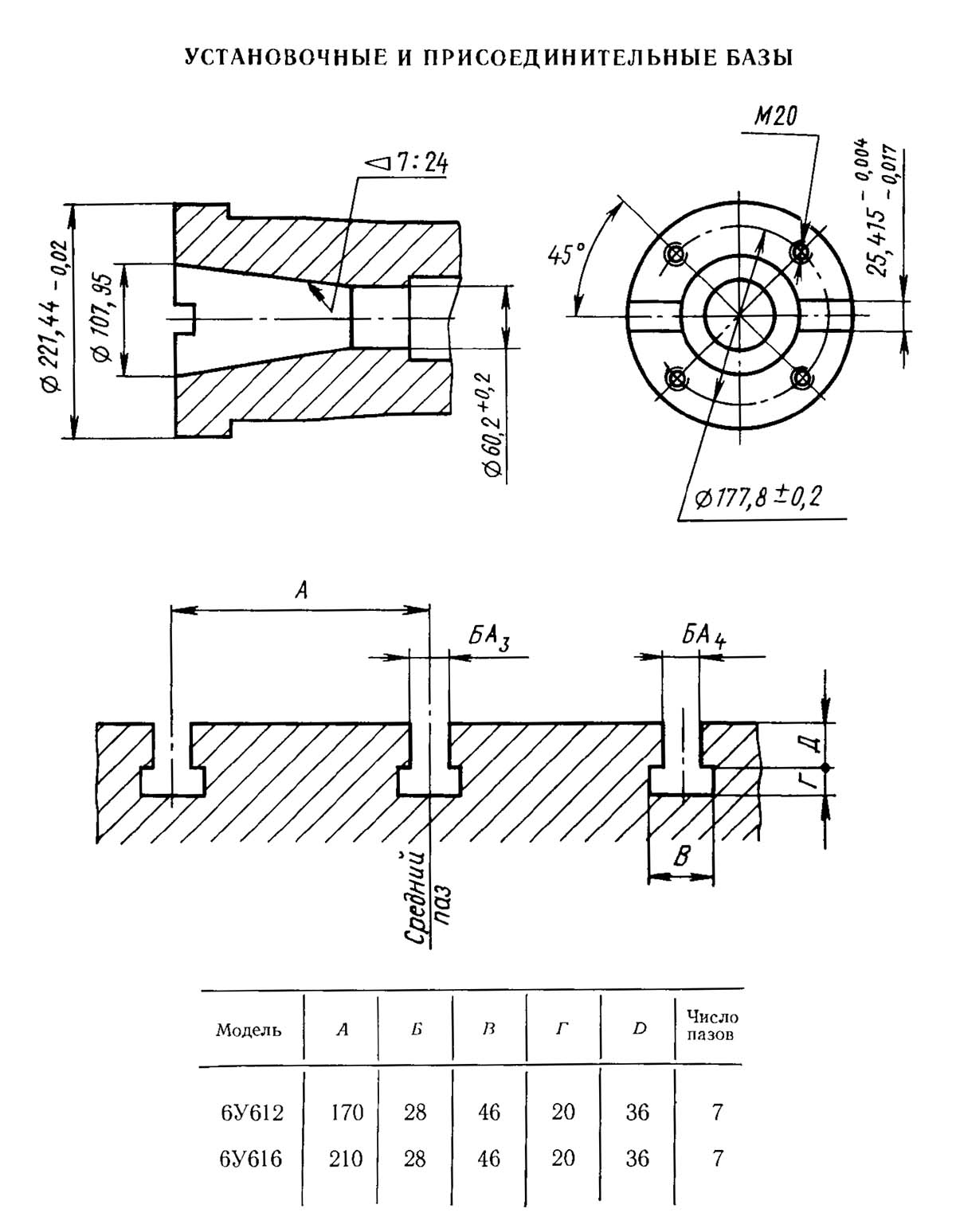

Посадочные і присоединительные базы фрезерного верстата 6У612

Посадочные і присоединительные базы фрезерного верстата 6У612

Посадочные і присоединительные базы фрезерного верстата 6У612. Дивитись у збільшеному масштабі

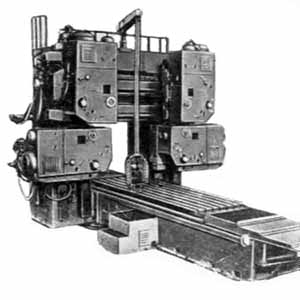

Загальний вигляд вертикального продольно-фрезерного верстата 6У612

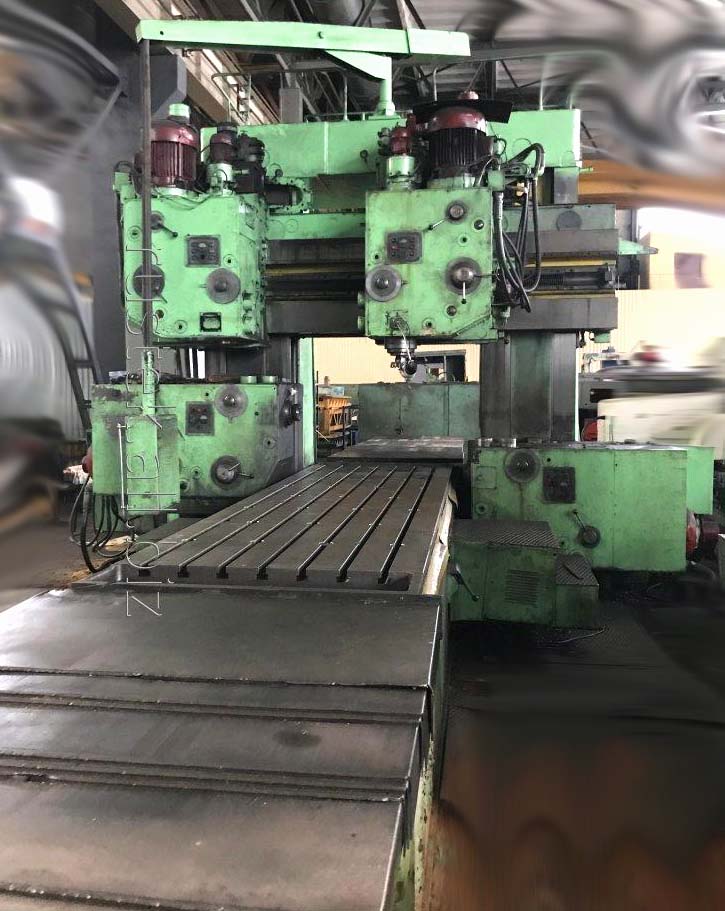

Фото продольно-фрезерного верстата 6У612

Фото продольно-фрезерного верстата 6У612. Дивитись у збільшеному масштабі

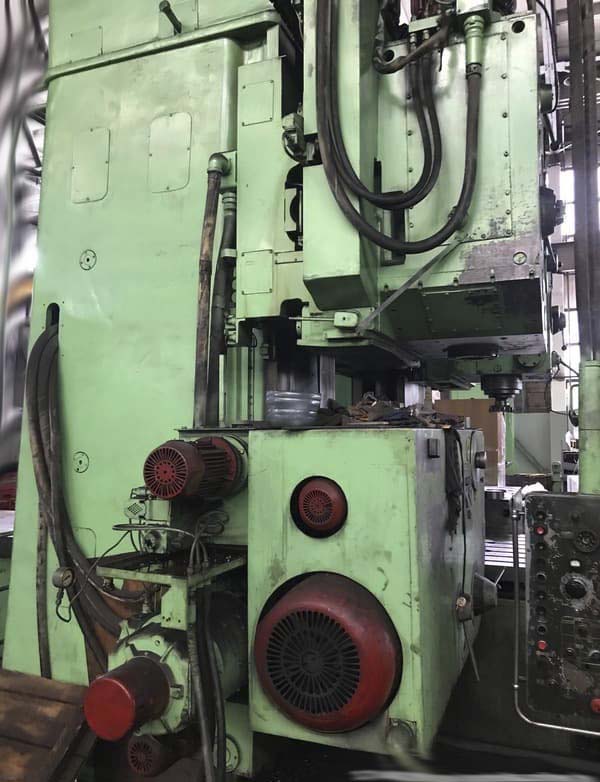

Фото продольно-фрезерного верстата 6У612

Фото продольно-фрезерного верстата 6У612. Дивитись у збільшеному масштабі

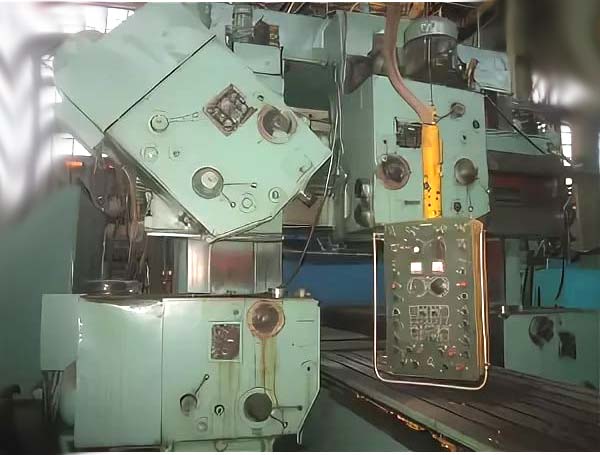

Фото продольно-фрезерного верстата 6У612

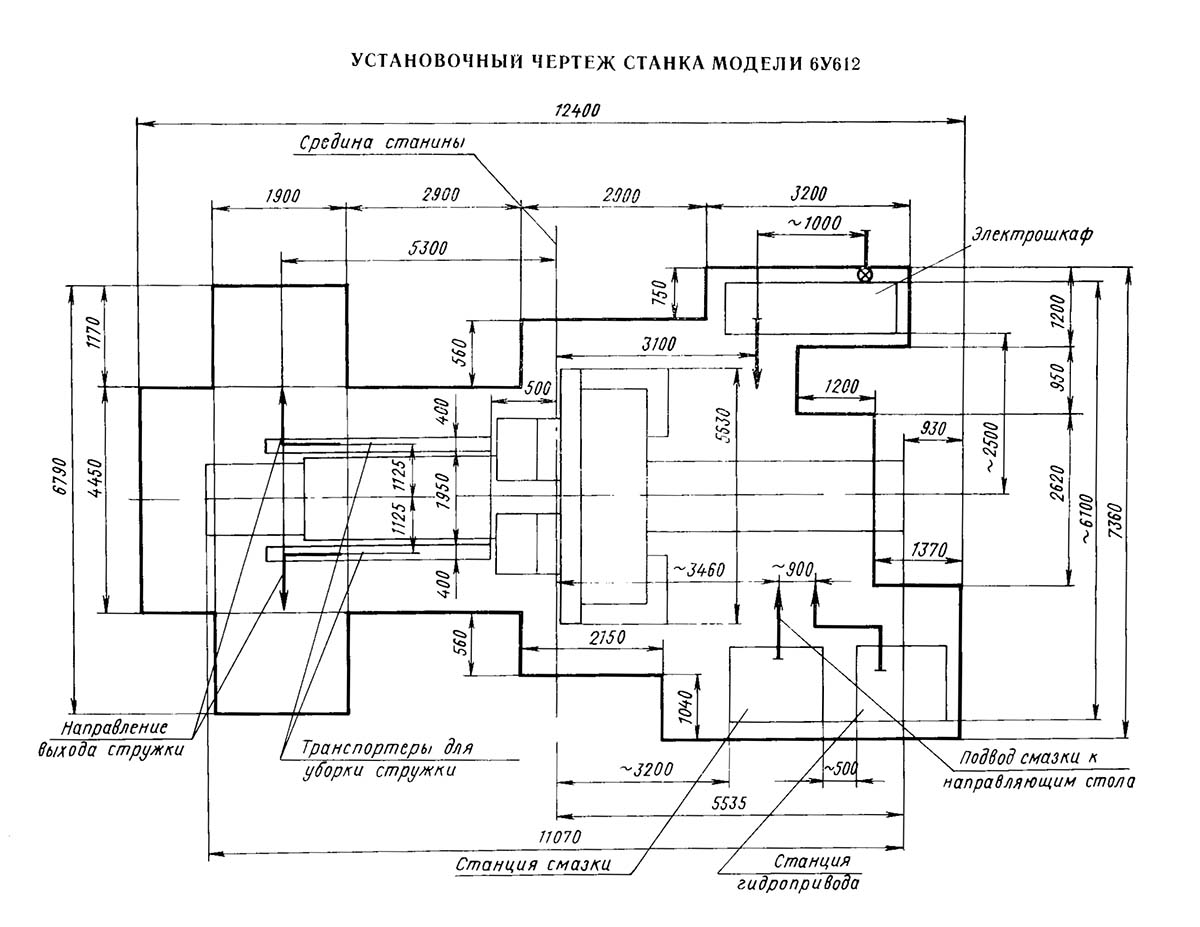

Настановне креслення продольного фрезерного верстата 6У612

Настановне креслення фрезерного верстата 6У612

Настановне креслення фрезерного верстата 6У612. Дивитись у збільшеному масштабі

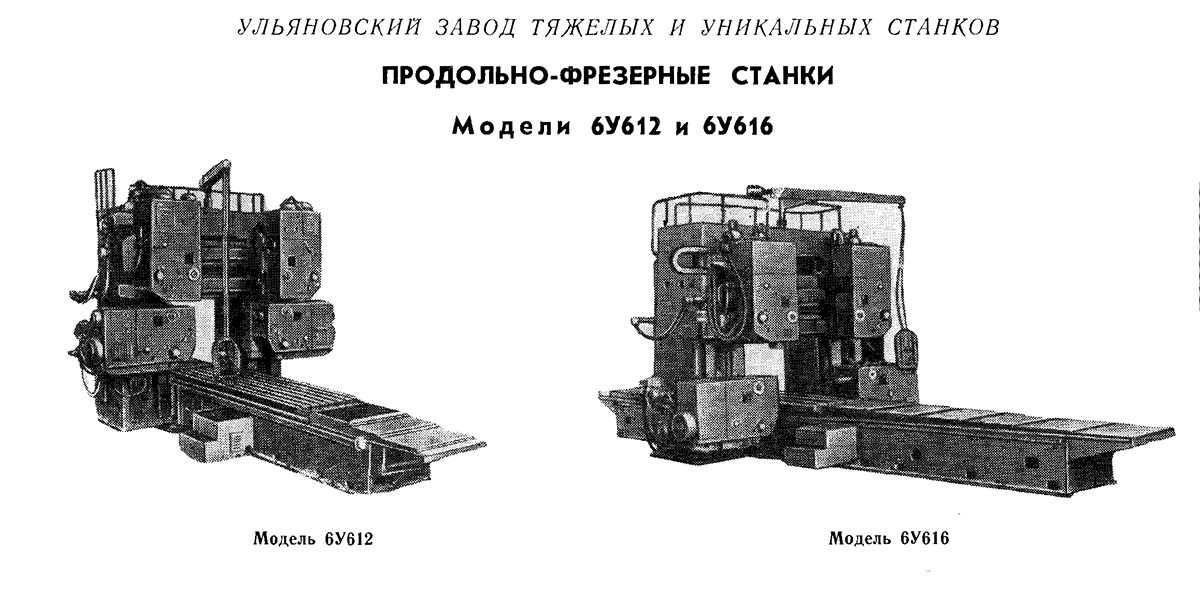

Технічні характеристики продольно-фрезерного верстата 6У612

Технічні характеристики продольно-фрезерного верстата 6У612

Технічні характеристики продольно-фрезерного верстата 6У612. Дивитись у збільшеному масштабі

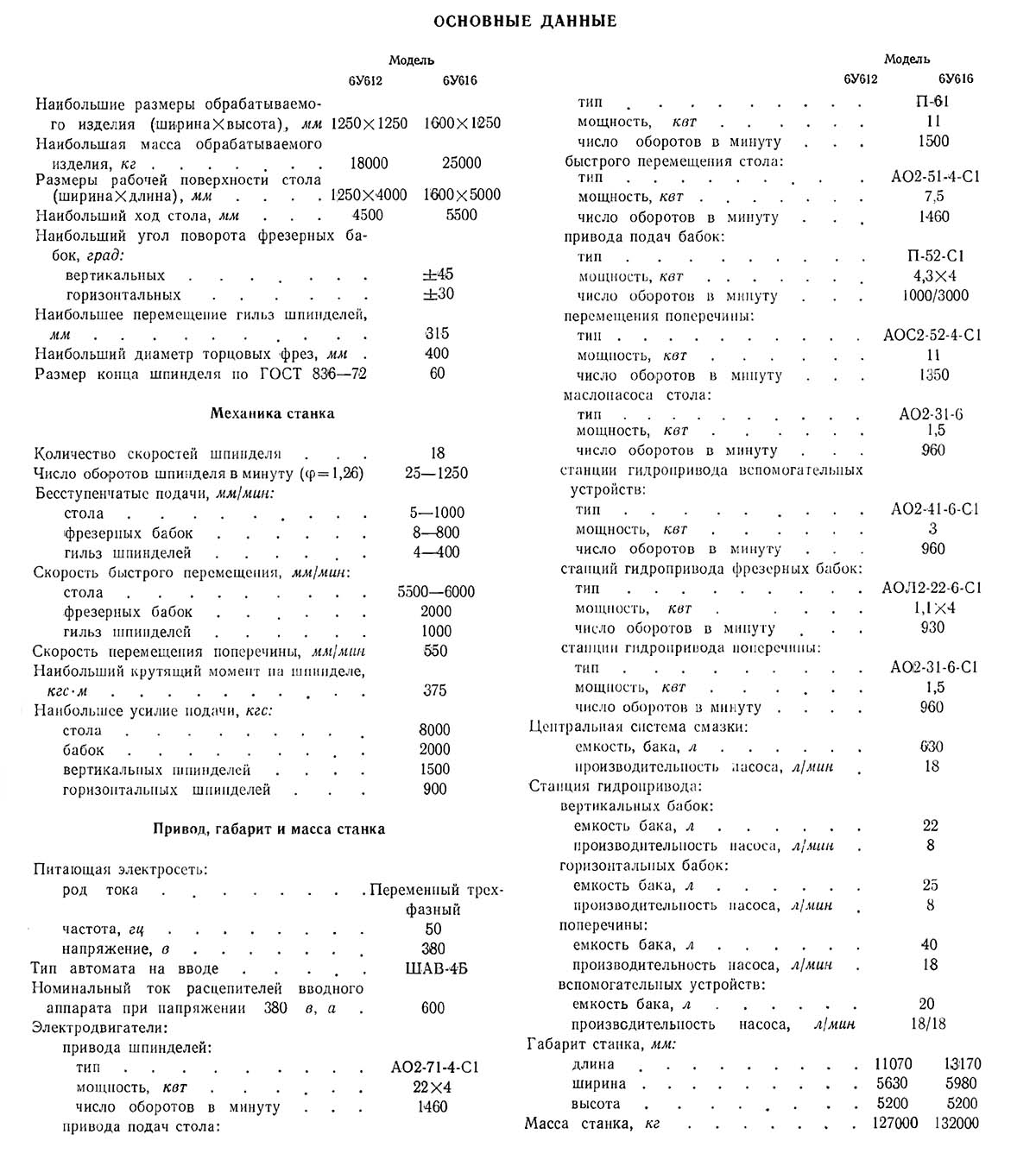

Технічні характеристики продольно-фрезерного верстата 6У612

Технічні характеристики продольно-фрезерного верстата 6У612. Дивитись у збільшеному масштабі
