DMU 50 Центр фрезерный 5- координатный
опис, схеми, характеристики

Відомості про виробника многоцелевого фрезерного верстата DMU 50

Производителем фрезерного многоцелевого верстата DMU 50 является компания DMG MORI, образованная в 2009 году крупнейшими станкостроительными компаниями мира Gildemeister і Mori Seiki.

29.09.2015 компания DMG MORI открывает один из самых современных производственно-сборочных заводов в Ульяновске - ООО Ульяновский станкостроительный завод.

Завод в Ульяновске по производству верстатів серии ECOLINE - признан полностью российским производителем з локализацией комплектующих до 70%.

DMU 50 ecoline 5- координатный фрезерный Центр. Назначение, область применения

Вертикальный фрезерный 5- осевой центр DMU 50 ecoline производится на Ульяновском станкостроительном заводе компании DMG MORI з 2015 года

Вертикально-фрезерный центр DMU 50 предназначается для 5- осевой обробки небольших деталей сложного профиля из стали, чугуна, труднообрабатываемых цветных металлов, головним образом торцовыми і кінцівыми фрезами, сверлами в среднесерийном і мелкосерийном производстве.

Основні преимущества верстата DMU 50 ecoline

• C-образная конструкция станины со встроенными в стол осями B- і C- з ЧПУ і з жесткой, оребрённой литой станиной
• Максимальная производительность
• NC-управляемый наклонно-поворотный стол з цифровыми приводами для пятисторонней обробки
• Ускорение обробки: быстрые ходу 24 м/мин
• Инструментальный магазин на 16 позиций з двойным грейфером (опционально: 32 инструмента)
• Высочайшая точность благодаря жесткой конструкції. В сочетании з высококачественными направляющими качения з циркуляцией роликов достигается максимальная точность і высокое качество поверхности.

Система керування Siemens 840D з программным обеспечением ShopMill

Высокая динамика і точность гарантируют отличное качество обробки, как обычных, так і в формообразующих деталей. Сочетание таких функций как, например, контроль изменения ускорения, предварительный выбор параметров ускорения, Look-ahead і действующая ориентация инструмента, позволяет использовать технологии і лучше приспосабливаться к изменяющимся требованиям по скорости, точності і качеству поверхности. Повысить производительность в каждом аспекте - при программировании, обслуживании і отработке программы поможе Вам современная техника систем керування SIEMENS.

• 3D-графика/ 3D-симуляция в режиме реального часу
• Диагностика всех приводов з помощью цветового индикатора
• Новейшая версія ShopMill в стандартном виконанні верстата. Простое программирование з помощью графики
• Изображения і индикация символів, позволяющие быстро провести наладку
• Интерфейс к сети Ethernet для подключения локальной сети в целях швидкого обмена данными
• Быстрая загрузка системы керування
• Интегрированная техника безопасности для простой і надежной налагодження при открытом защитном кожухе

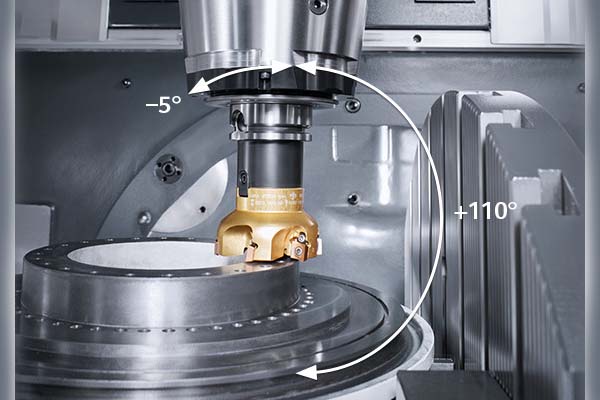

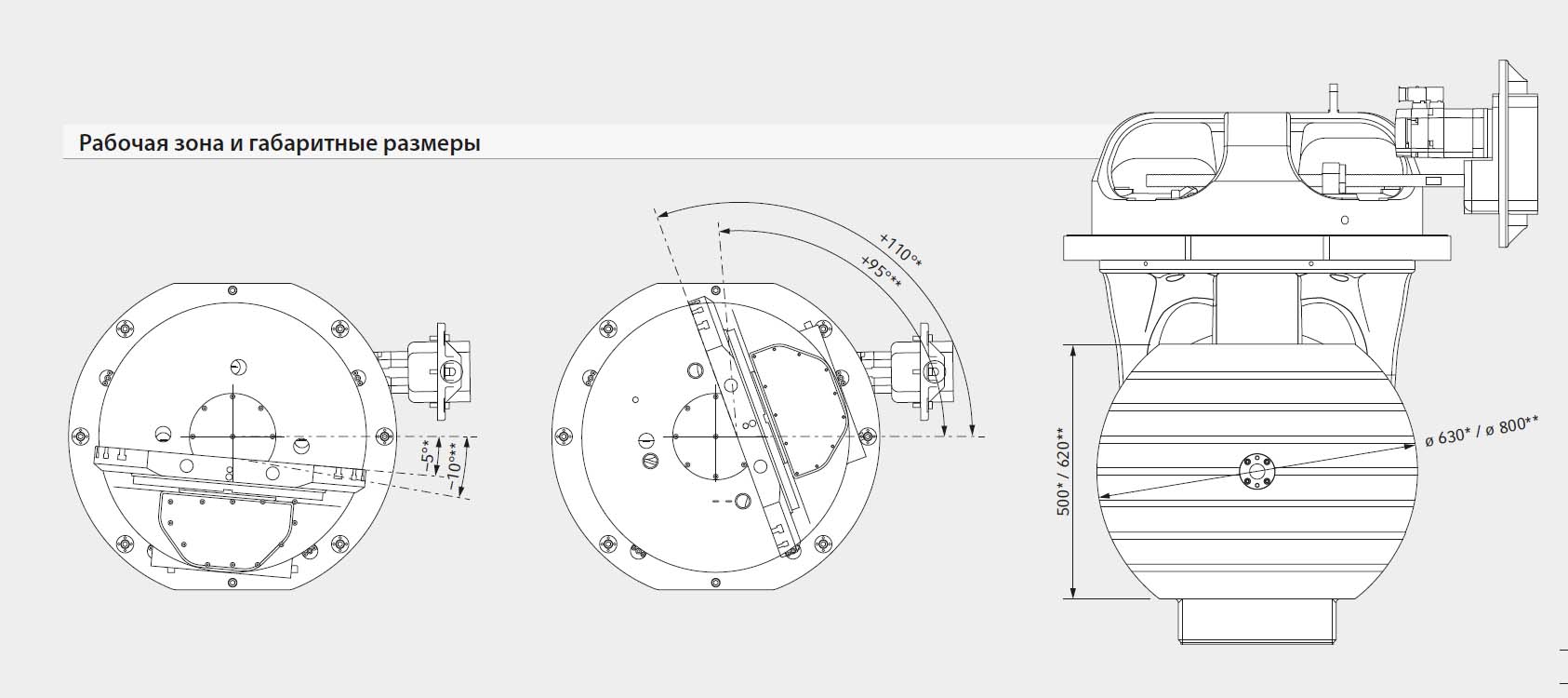

DMU 50 Розміри робочого простору 5- осьового фрезерного центра

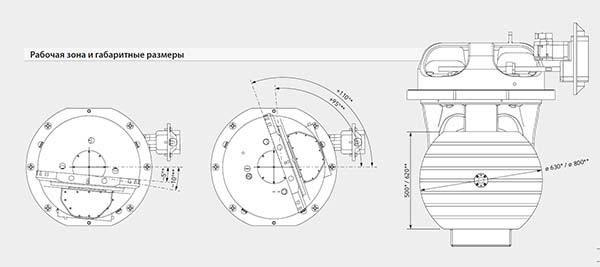

Рабочее пространство 5- осьового фрезерного центра dmu 50

Рабочее пространство 5- осьового фрезерного центра DMU 50. Дивитись у збільшеному масштабі

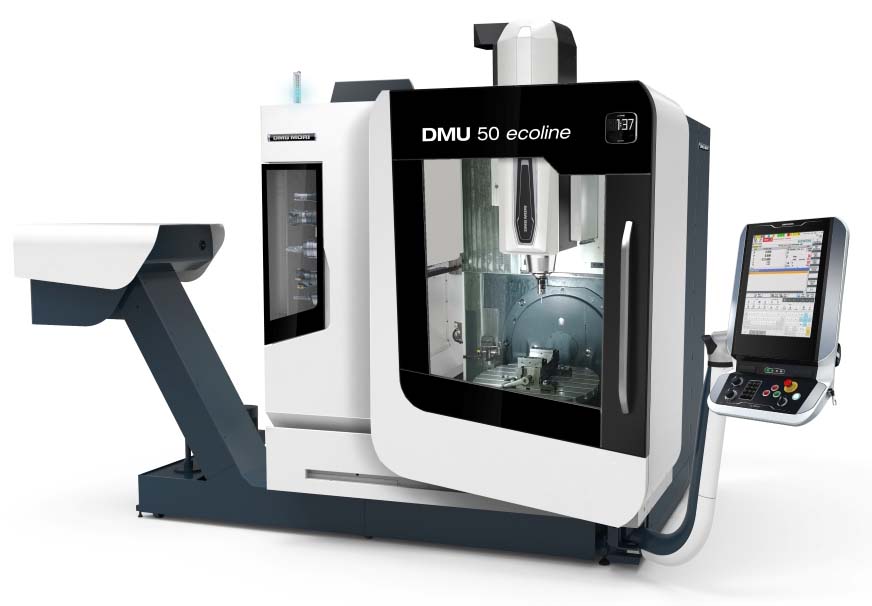

DMU 50 Загальний вигляд 5- осьового фрезерного центра DMU 50 ecoline

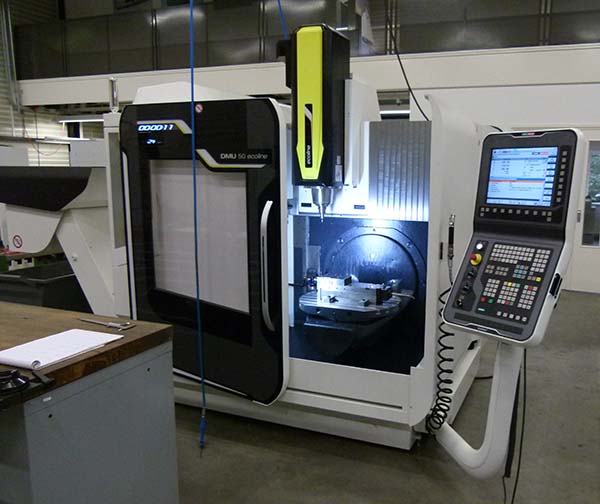

Фото фрезерного центра dmu 50

Фото фрезерного центра dmu 50. Дивитись у збільшеному масштабі

Фото 5- осьового фрезерного центра dmu 50

Фото 5- осьового фрезерного центра dmu 50

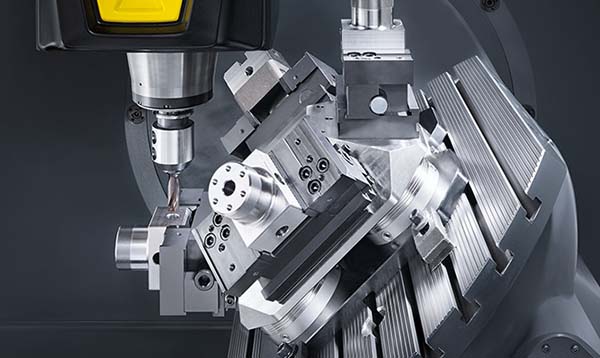

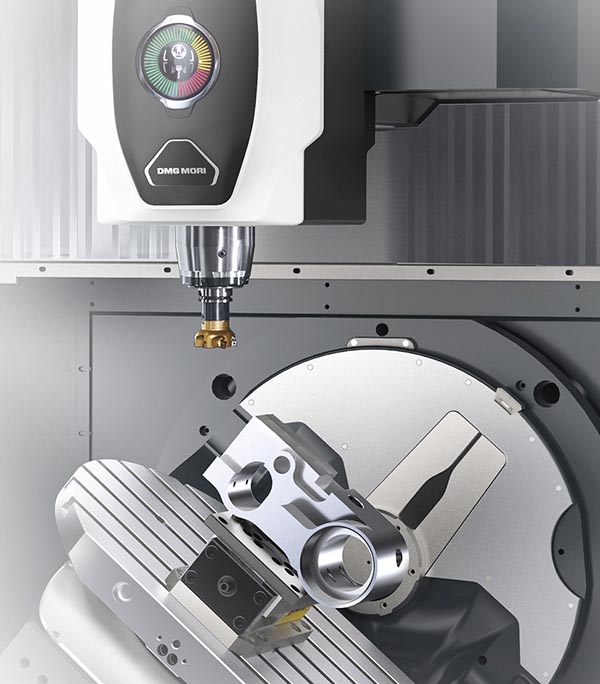

Рабочий стол 5- осьового фрезерного центра dmu 50

Рабочий стол 5- осьового фрезерного центра dmu 50

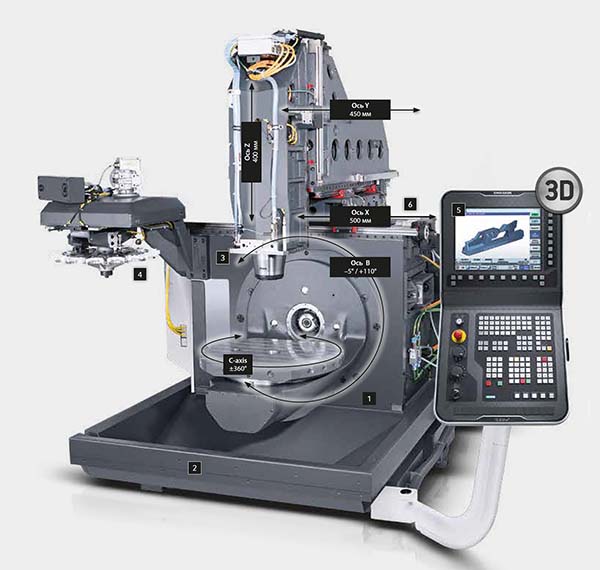

Фото 5- осьового фрезерного центра DMU 50 без кабины

Фото 5- осьового фрезерного центра DMU 50 без кабины. Дивитись у збільшеному масштабі

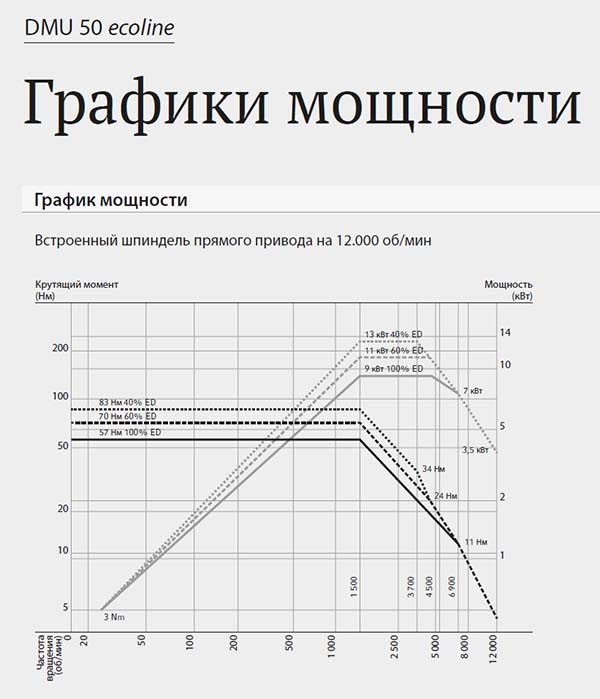

График мощности встроенного шпинделя верстата dmu 50

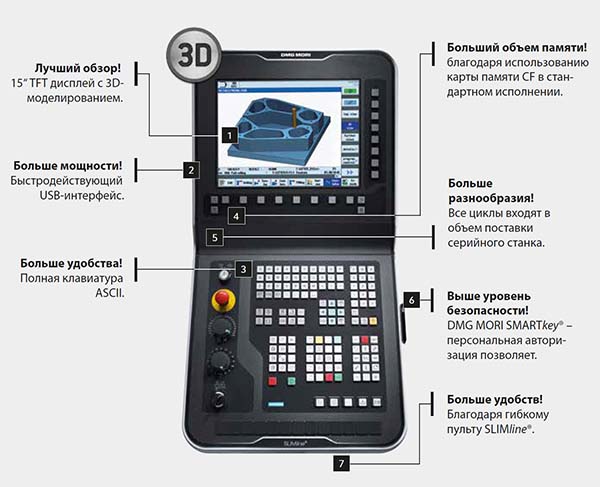

Система керування (УЧПУ) верстата DMU 50

Панель оператора: 15" DMG MORI SLIMline® з Operate 4.5 на SIEMENS 840D solutionline

DMU 50 Образцы изделий 5- осьового фрезерного центра

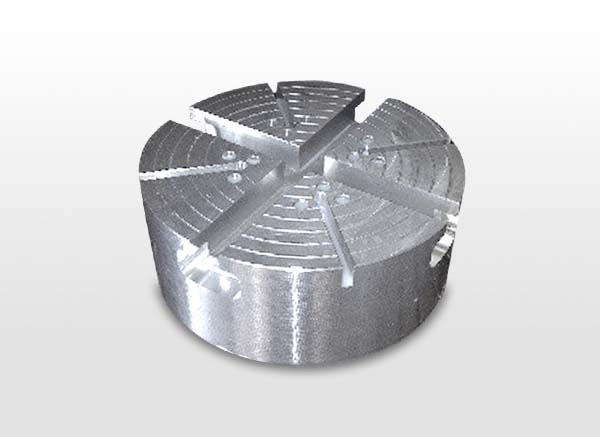

Образцы изделий фрезерного центра DMU 50. Корпус токарного патрона

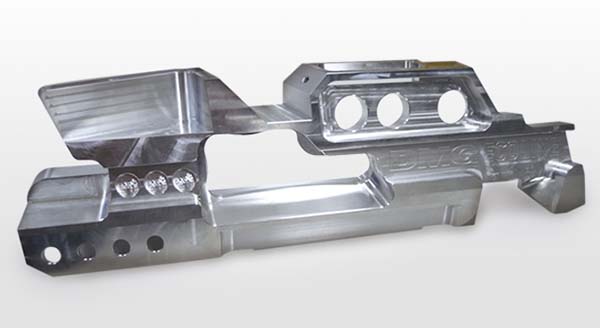

Образцы изделий фрезерного центра DMU 50. Кронштейн из алюминия

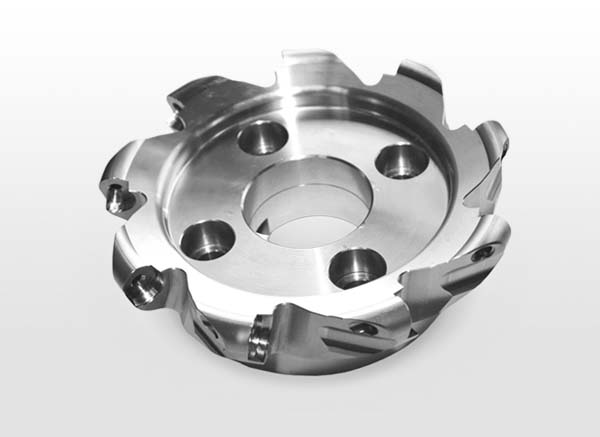

Образцы изделий фрезерного центра DMU 50. Корпус фрезы из нержавеющей стали

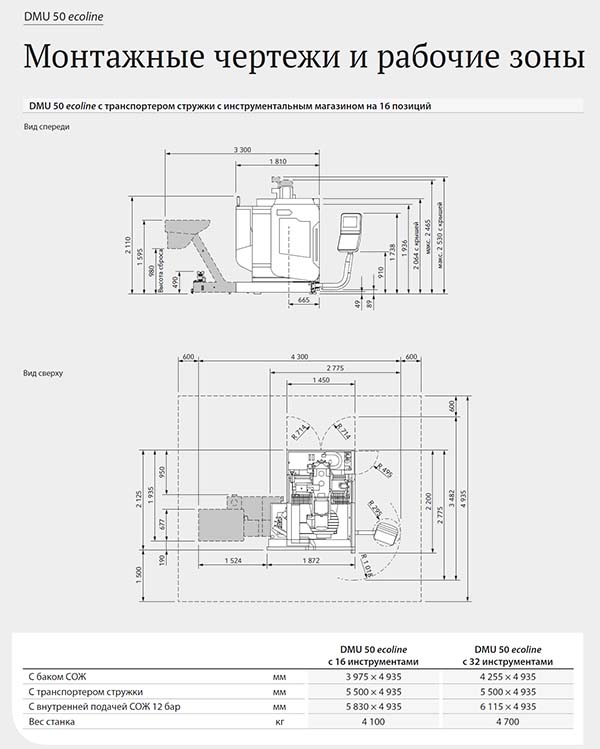

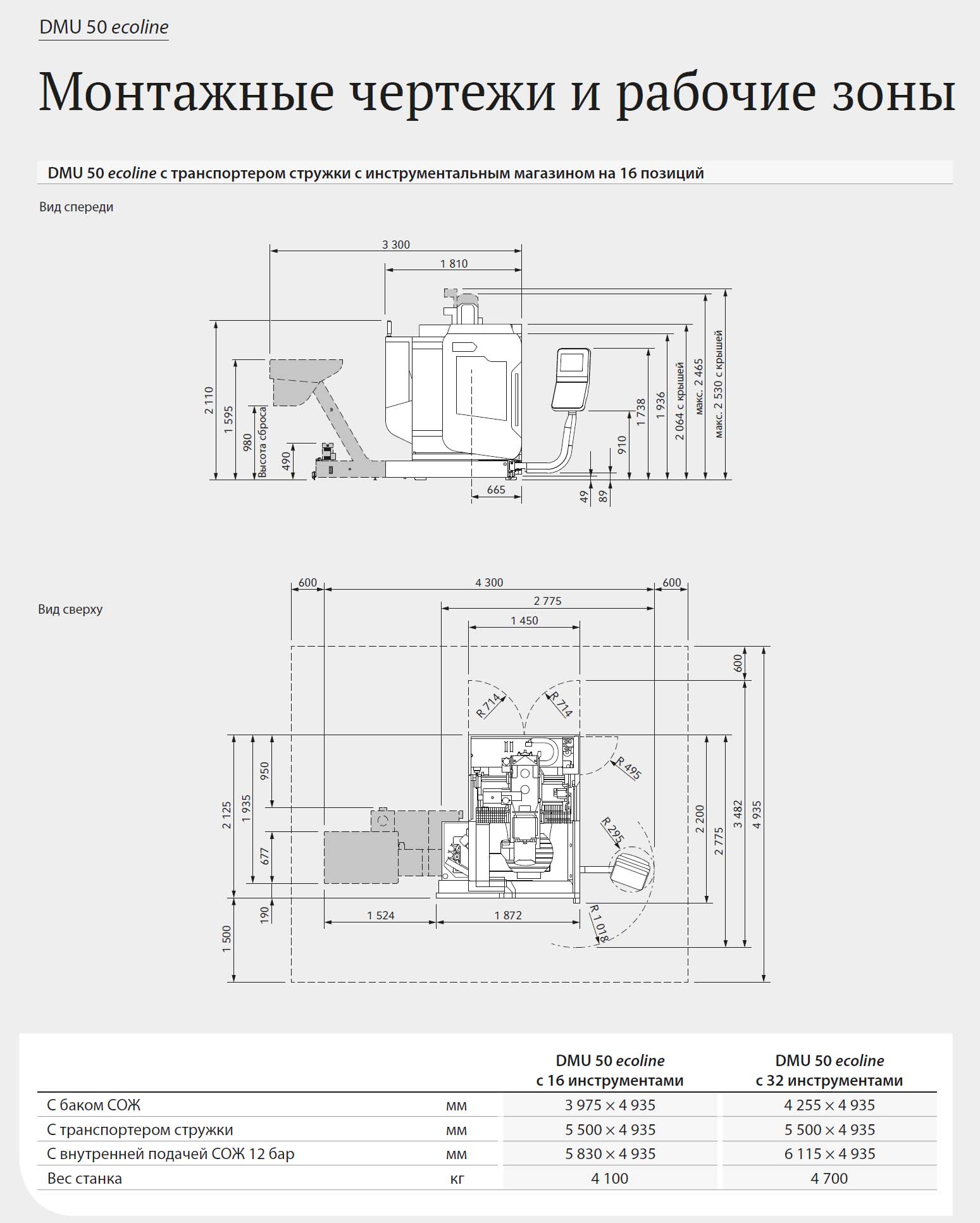

DMU 50 Настановне креслення 5- осьового фрезерного центра

Настановне креслення фрезерного центра dmu 50

Настановне креслення 5- осьового фрезерного центра DMU 50 ecoline. Дивитись у збільшеному масштабі

Технічні характеристики верстата DMU 50

Наименование параметра	DMU 50
Рамер рабочей зоны верстата
Размер рабочей зоны верстата (ход по осям (X / Y / Z), мм	500 / 450 / 400
Расстояние от торца шпинделя до стола, мм
Поверхность робочого стола (Поверхность зажиму з Т-образными пазами), мм	Ø 630 × 500
Высота загрузки стола, мм	790
Нагрузка стола (суммарный вес), кг	200
Рабочий шпиндель
Диапазон скорости обертання, об/мин	0..12000
Мощность приводу (40/100 % ED), кВт	13/9
Крутящий момент (40/100 % ED), Нм	83/57
Инструментальный конус шпинделя
Подачи
Скорость подачі м/мин	0..24
Ускоренный ход по осям (X, Y, Z), м/мин	24
Усилие подачі, макс., кН	4,5
Точность позиционирования
Точность позиционирования согласно ISO 230-2 (системы непрямого/прямого измерения перемещений) по осям (X, Y, Z), км	0,016/0,006
Точность позиционирования согласно ISO 230-2 (системы непрямого/прямого измерения перемещений) по осям (B, C), с	16`
P макс. JIS B6330-1980 (системы непрямого/прямого измерения перемещений), мм	0,008/0,004
Оси B- / C-
Диапазон наклона оси B, град	-5° / +110°
Диапазон обертання оси C, град	360°
Ускоренный ход оси B, C, град/мин	2160
Зажим оси B, C, град	Гідравл
Инструментальный магазин. Пристрій смены инструмента
Число инструментов в магазине	16/ 32
Вес инструментов, макс., кг	6
Длина инструмента, макс., мм	300
Диаметр инструмента, макс., мм	Ø 80
Диаметр инструмента при свободных соседних местах, макс., мм	Ø 130
Время смены инструмента, с	12/15
Среднее время от стружки до стружки (для инструментов диаметром менее Ø 80 мм), с
Потребляемая верстатом мощность
Потребляемая мощность при 100 % длительности увімкнення, кВА	17
Входной предохранитель, макс., A	35
In макс. при 100 % длительности увімкнення, А	28
Системы керування
Системы керування	15" DMG MORI SLIMline® з Operate на SIEMENS
Габарити і масса верстата
Габаритные розміри верстата з ЧПУ (длина, ширина, высота), мм	5500 × 4935 × 2530
Масса верстата з транспортером стружки, кг	4100
