Токарно-гвинторізний універсальний верстат моделі Schaublin 125 випускався підприємством Shaublin (Шоблен), заснованим у 1915 році, Швейцарія, місто Bevilard.
Верстати фірми Schaublin поставляються до СРСР та Росії з 1970 року.
Гама верстатів фірми виробника досить широка: токарні, фрезерні та шліфувальні верстати високої точності від настільних та універсальних до обробних центрів з ЧПУ та приводним інструментом.
Токарно-гвинторізний верстат Schaublin 125 призначений для виконання різних токарних робіт і нарізування метричної, модульної, дюймової різьблення. Оброблювані деталі встановлюються у центрах чи патроні.
Універсальний токарний верстат Schaublin 125 має 3 модифікації: A, B і C, які відрізняються, в основному, реалізацією різьбонарізування на верстаті.

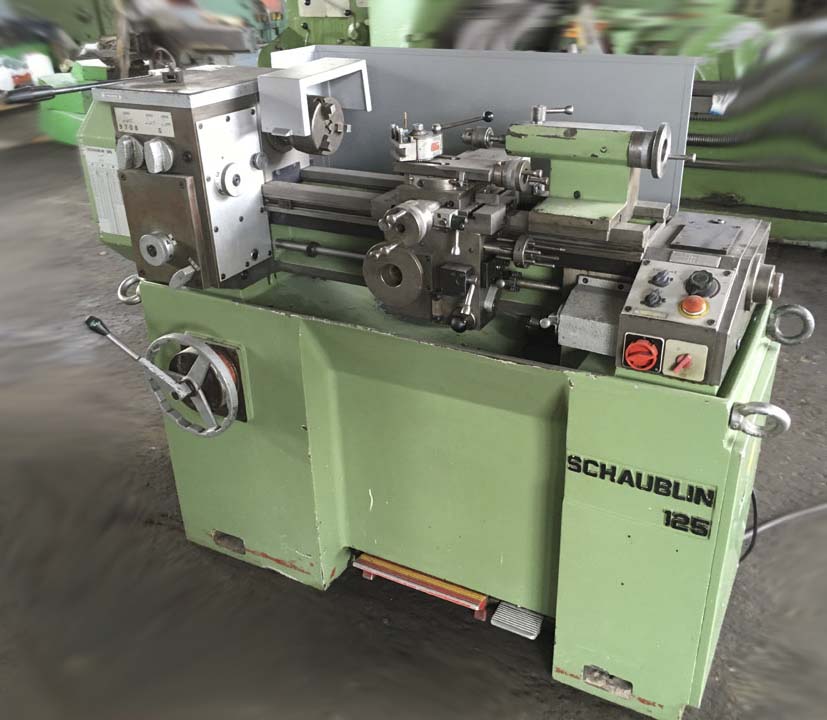

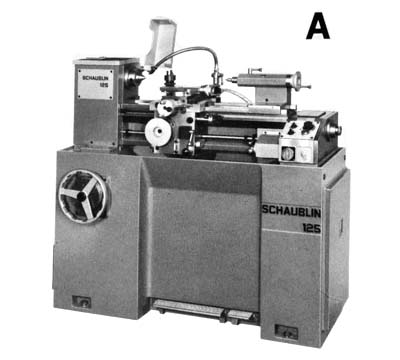

Фото токарно-гвинторізного верстата Schaublin 125 (Вариант А)

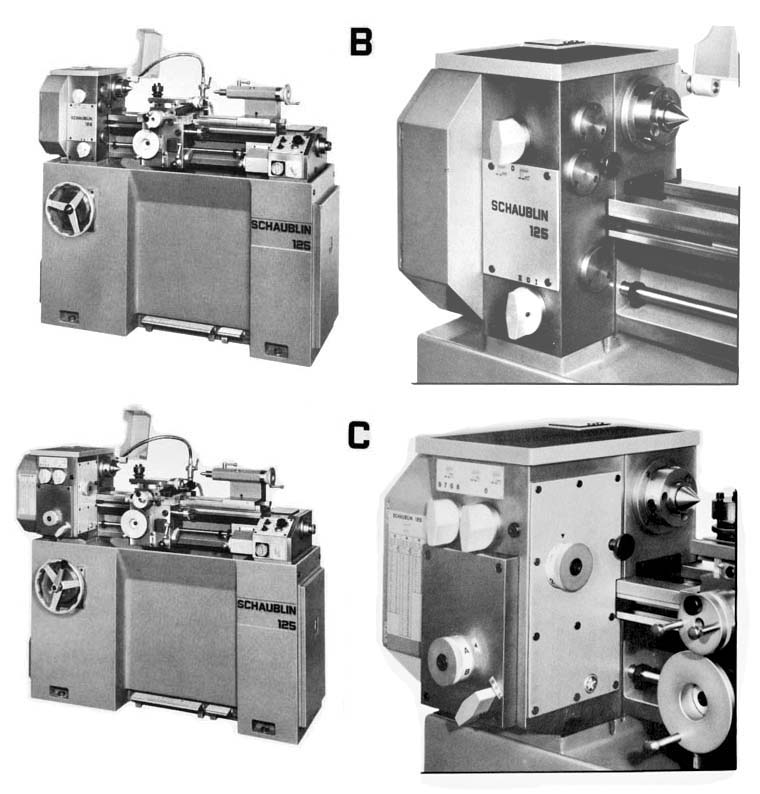

Фото токарно-гвинторізного верстата Schaublin 125 (Вариант B,C)
Фото токарно-гвинторізного верстата Schaublin 125. Дивитися у збільшеному масштабі
Двигун приводу шпинделя двошвидкісний.
Редуктор приводу шпинделя двоступінчастиний – знижує оберти шпинделя 1:5.

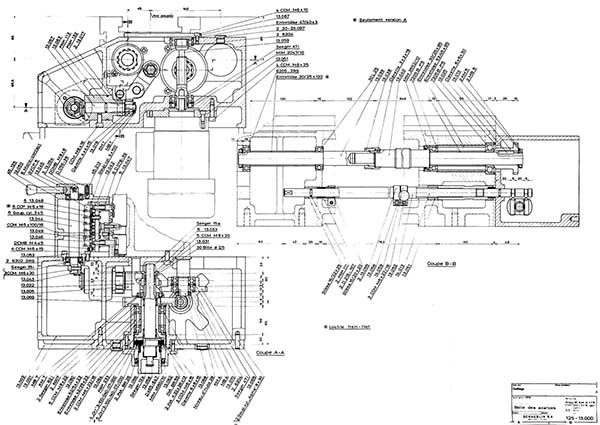

Коробка подач (125-13.000/125-13.500) токарно-гвинторізного верстата Schaublin 125 розміщена на станині з правого боку та має власний електродвигун для приводу ходового валу та ходового ггвинта.

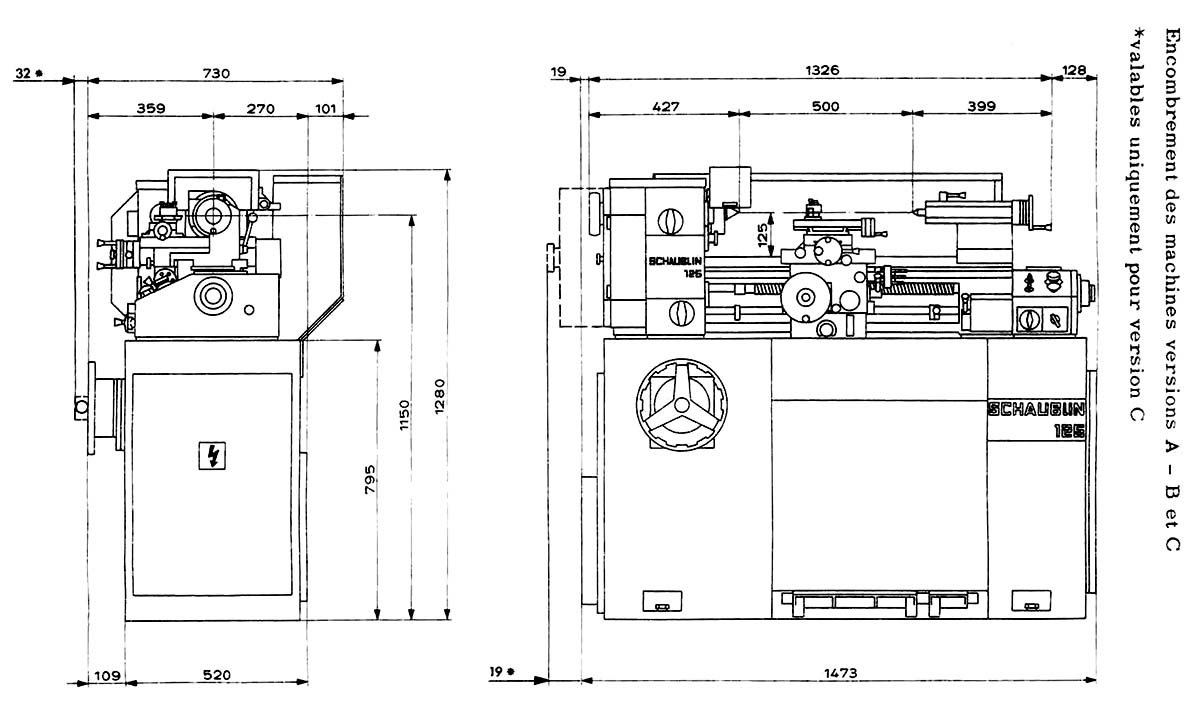

Габарити токарного верстата Schaublin 125
Габарити токарного верстата Schaublin 125. Дивитись у збільшеному масштабі

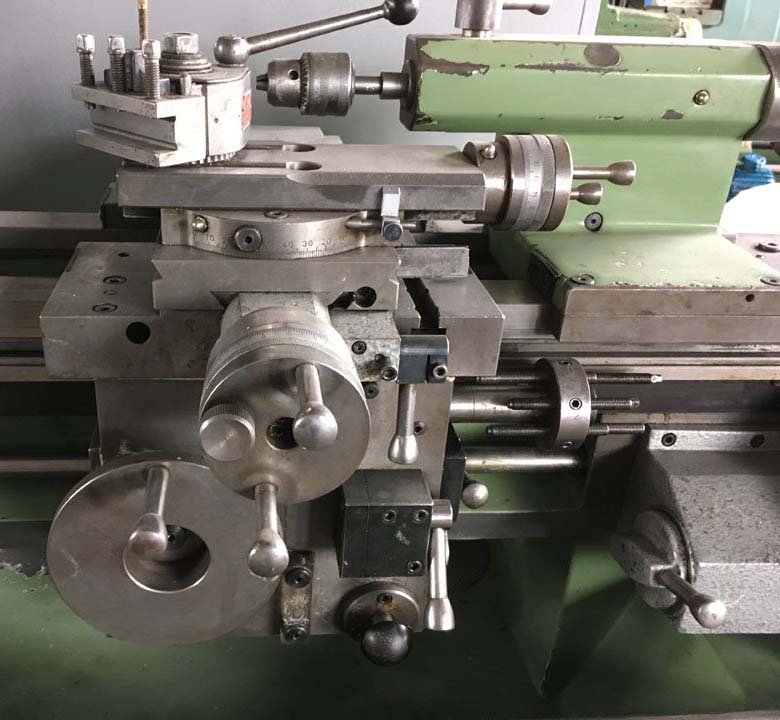

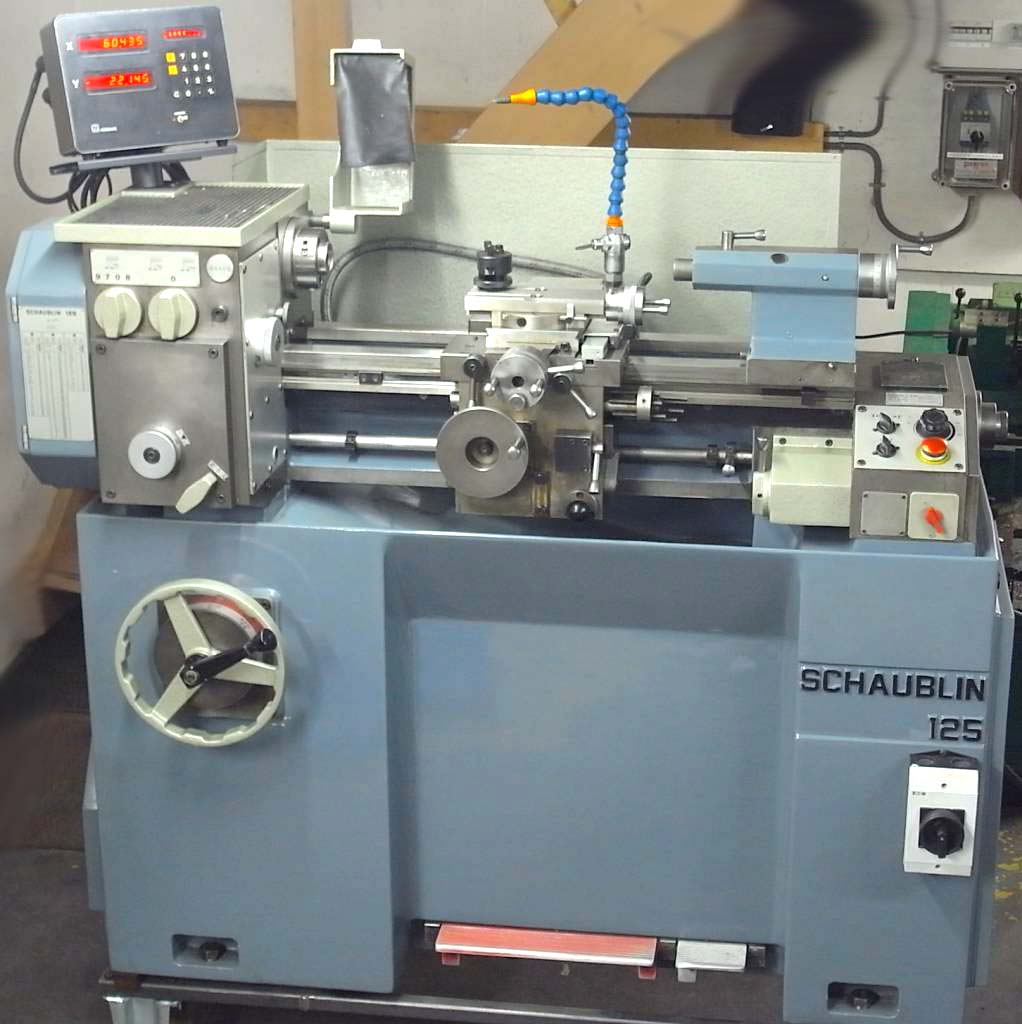

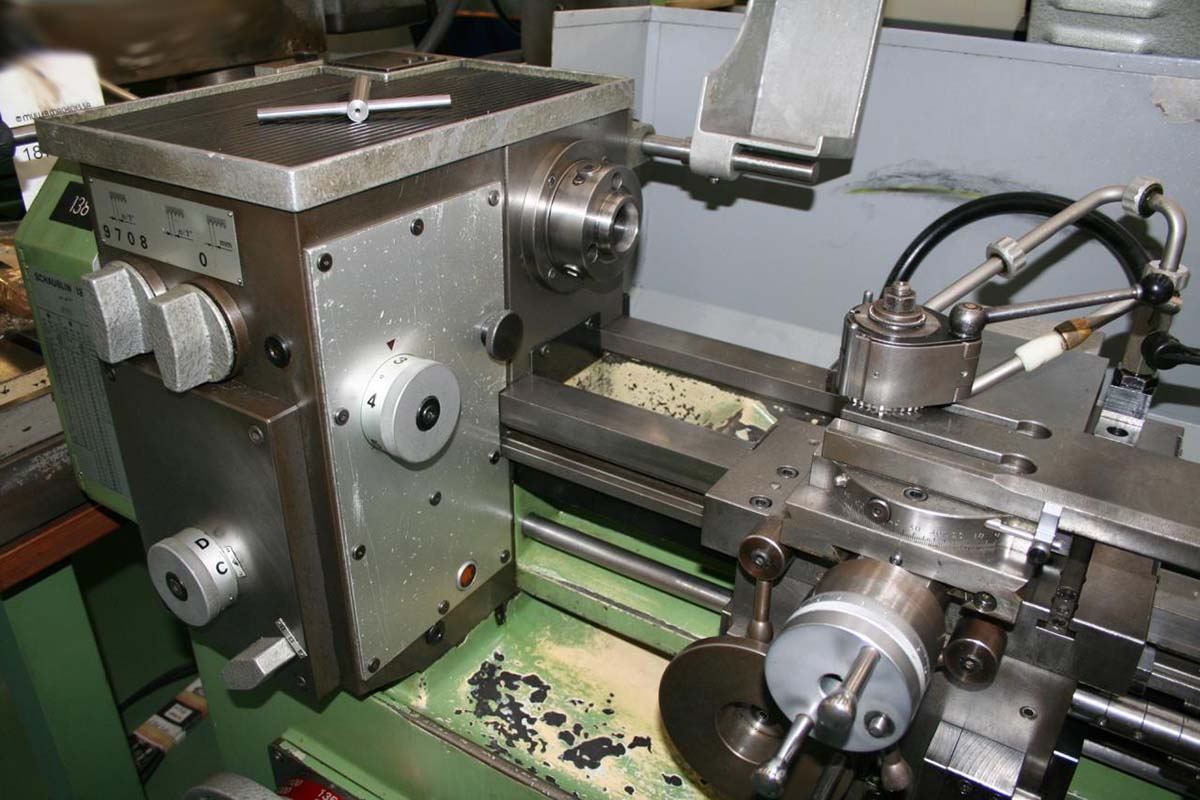

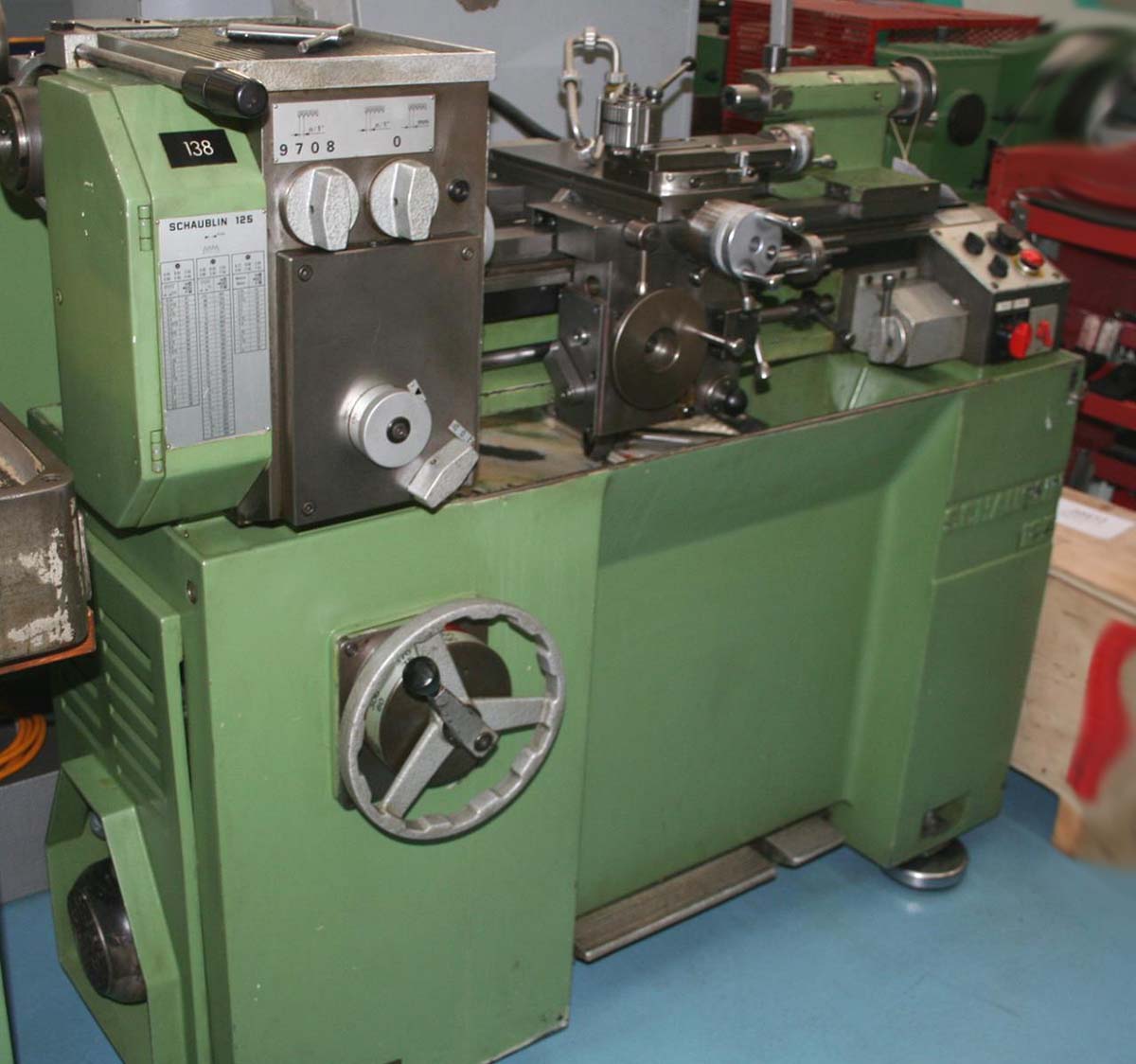

Фото токарно-гвинторізного верстата Schaublin 125
Фото токарно-гвинторізного верстата Schaublin 125. Дивитися у збільшеному масштабі
Фото токарно-гвинторізного верстата Schaublin 125
Фото токарно-гвинторізного верстата Schaublin 125. Дивитися у збільшеному масштабі
Фото токарно-гвинторізного верстата Schaublin 125
Фото токарно-гвинторізного верстата Schaublin 125. Дивитися у збільшеному масштабі
Фото токарно-гвинторізного верстата Schaublin 125
Фото токарно-гвинторізного верстата Schaublin 125. Дивитися у збільшеному масштабі
Фото токарно-гвинторізного верстата Schaublin 125
Фото токарно-гвинторізного верстата Schaublin 125. Дивитися у збільшеному масштабі

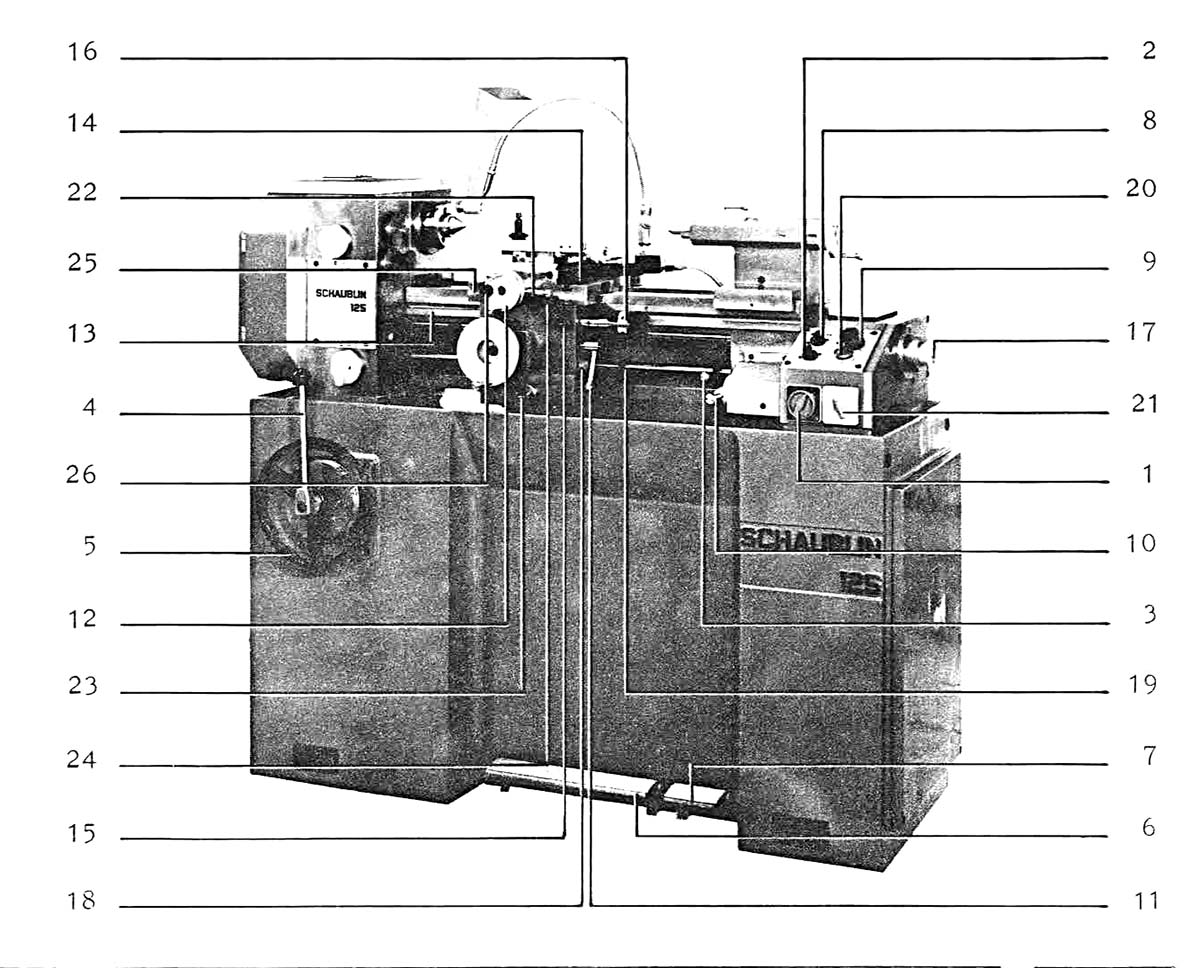

Розташування органів керування токарним верстатом Schaublin 125
Розташування органів керування токарним верстатом Schaublin 125. Дивитись у збільшеному масштабі

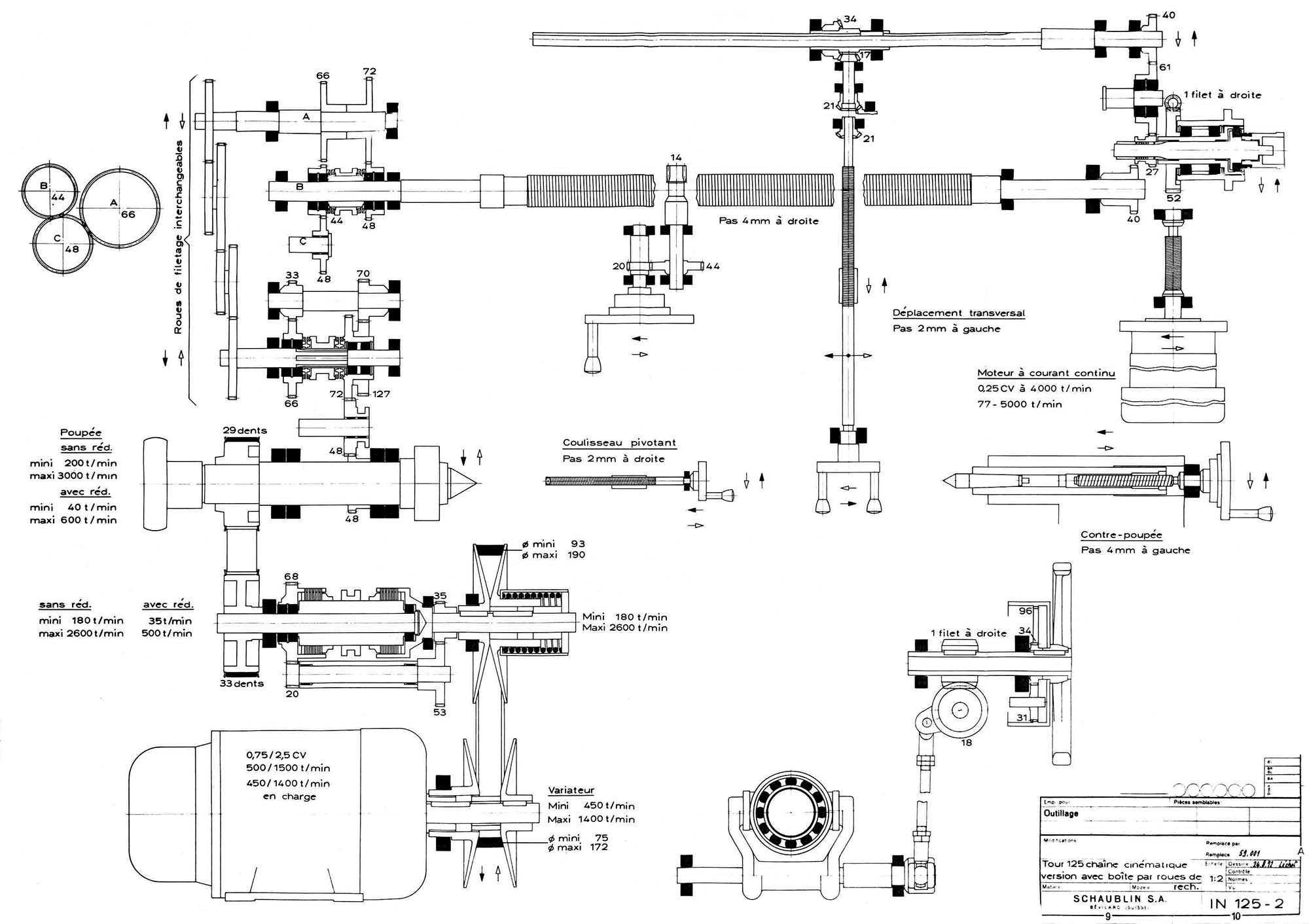

Кінематична схема верстата Schaublin-125 B
Схема кінематична токарно-гвинторізного верстата Schaublin 125 B. Дивитись у збільшеному масштабі

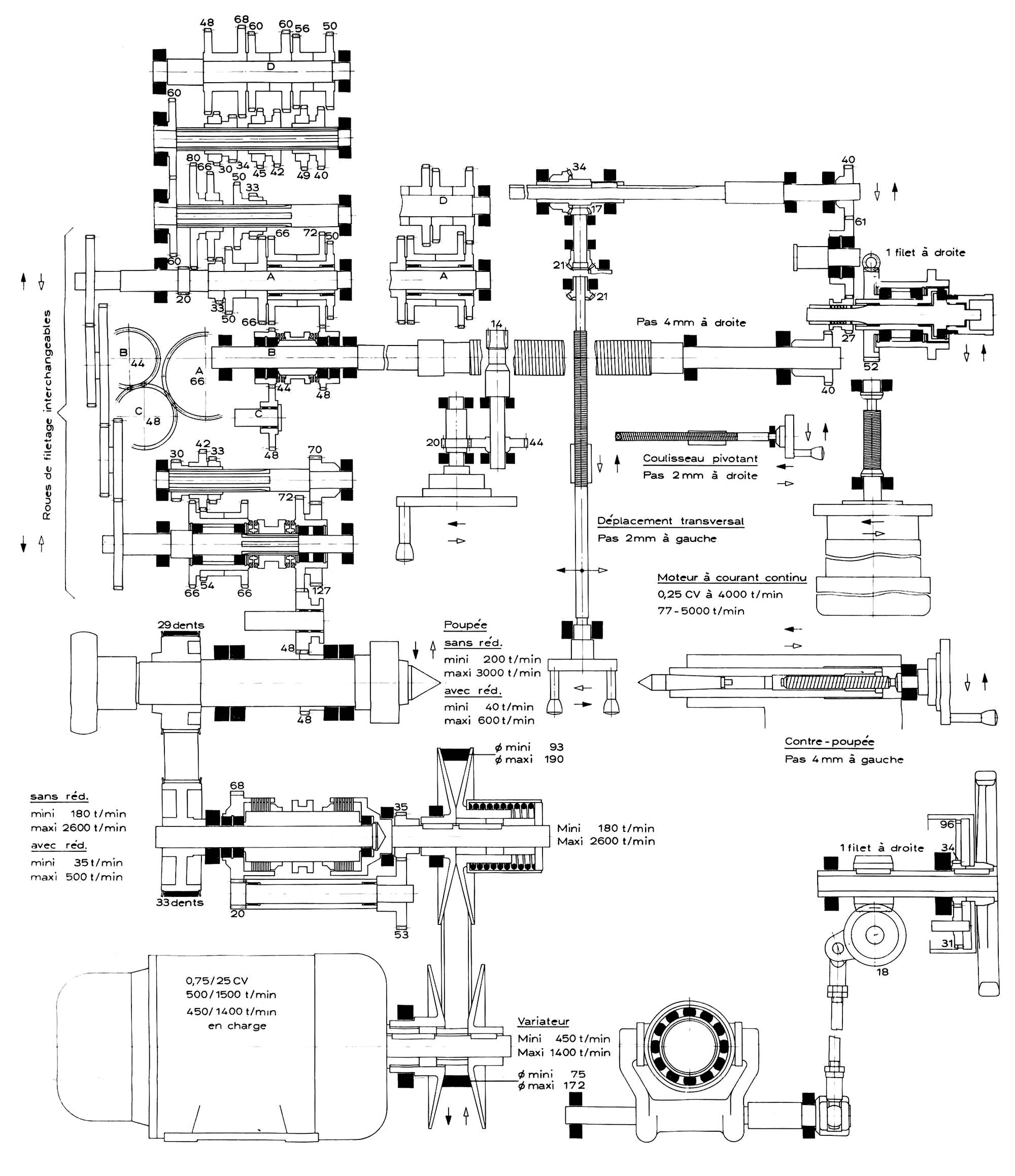

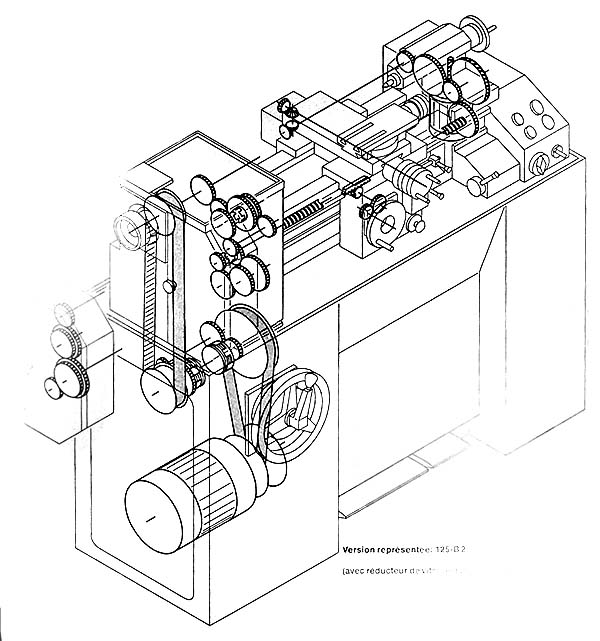

Кінематична схема верстата Schaublin-125 C
Схема кінематична токарно-гвинторізного верстата Schaublin 125 C. Дивитись у збільшеному масштабі
Кінематична схема верстата Schaublin-125 B
Кінематична схема наведена для розуміння зв'язків та взаємодії основних елементів верстата.

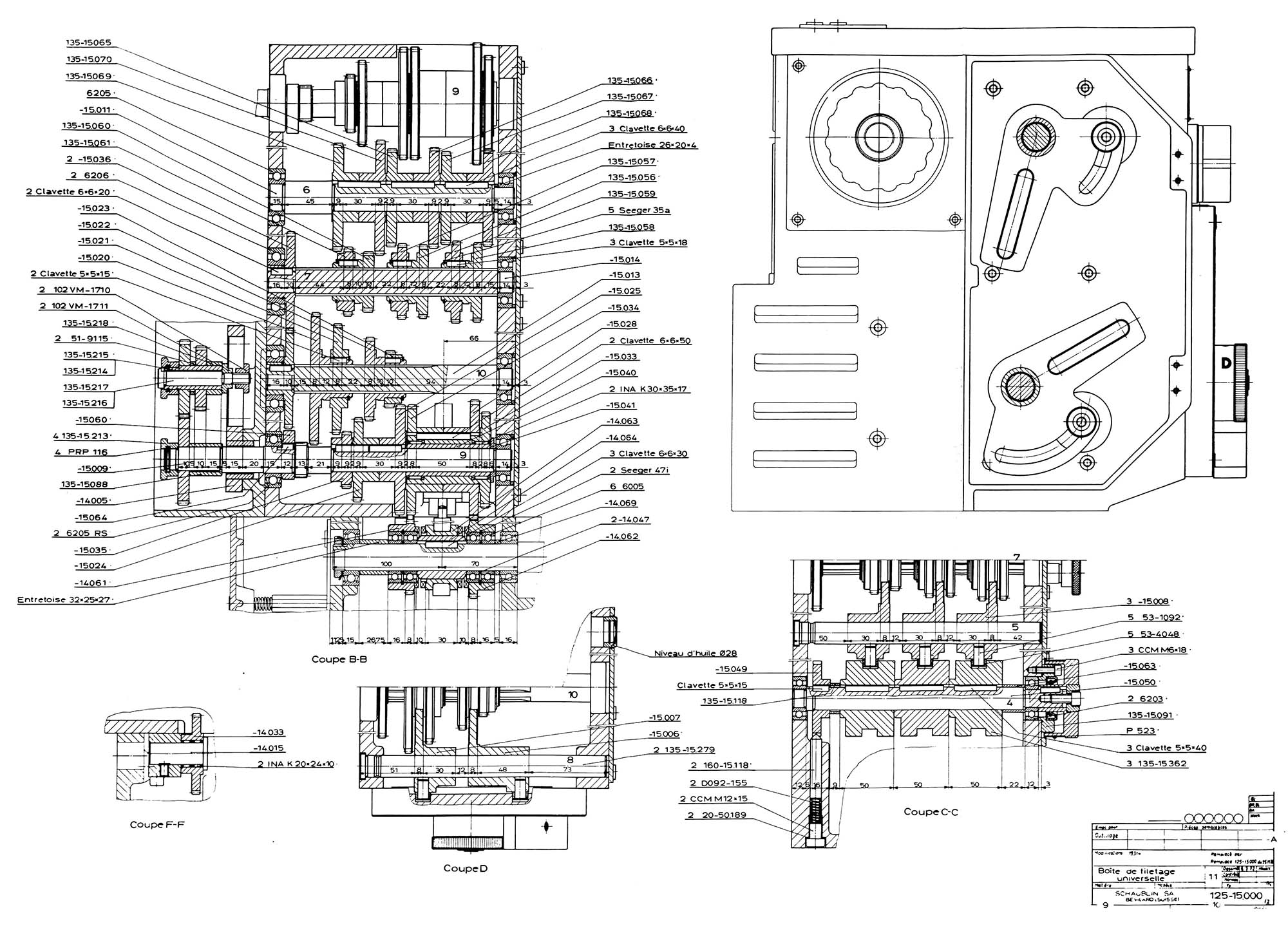

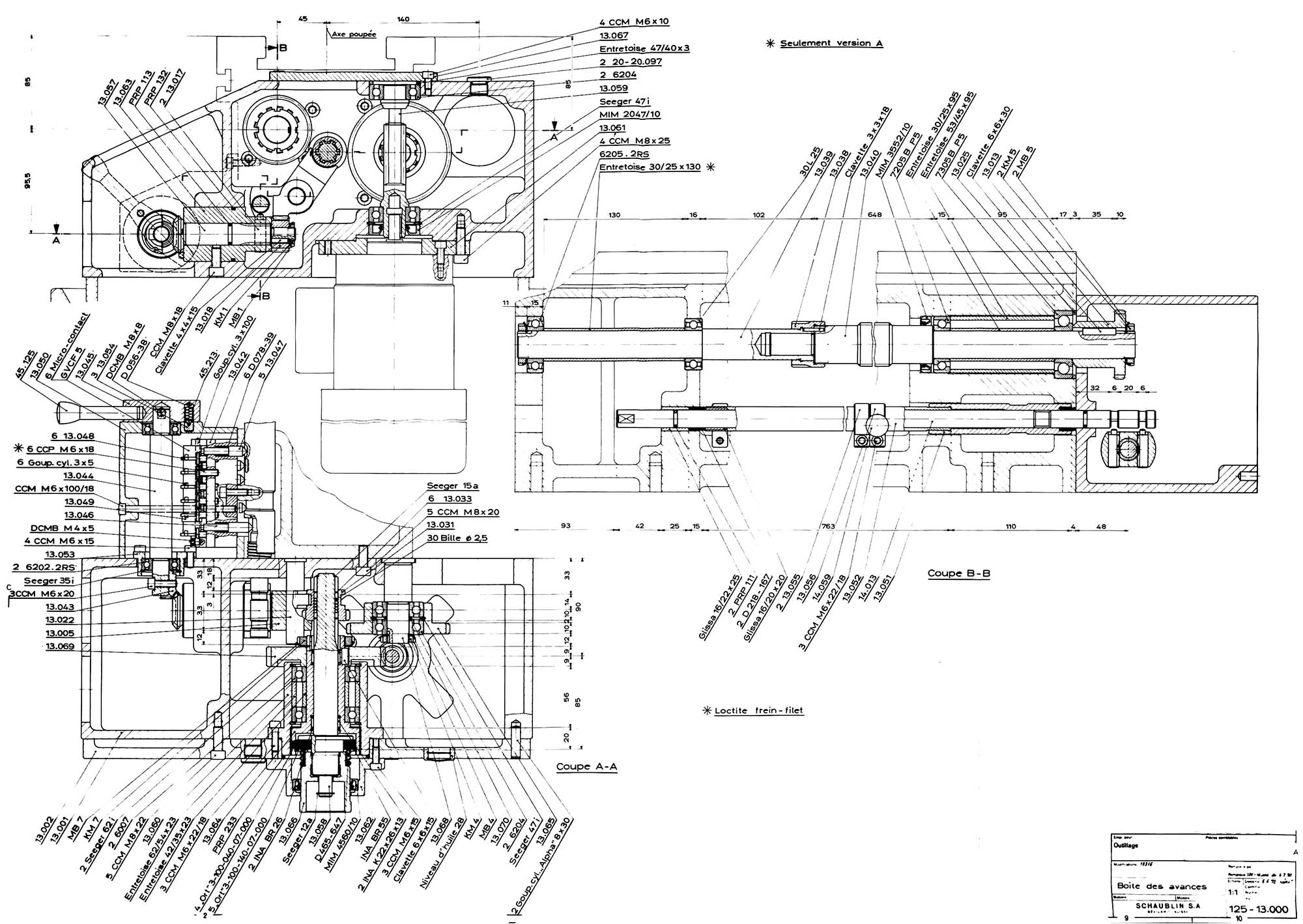

Коробка подач токарно-гвинторізного верстата Schaublin-125
Коробка подач токарно-гвинторізного верстата Schaublin 125. Дивитись у збільшеному масштабі

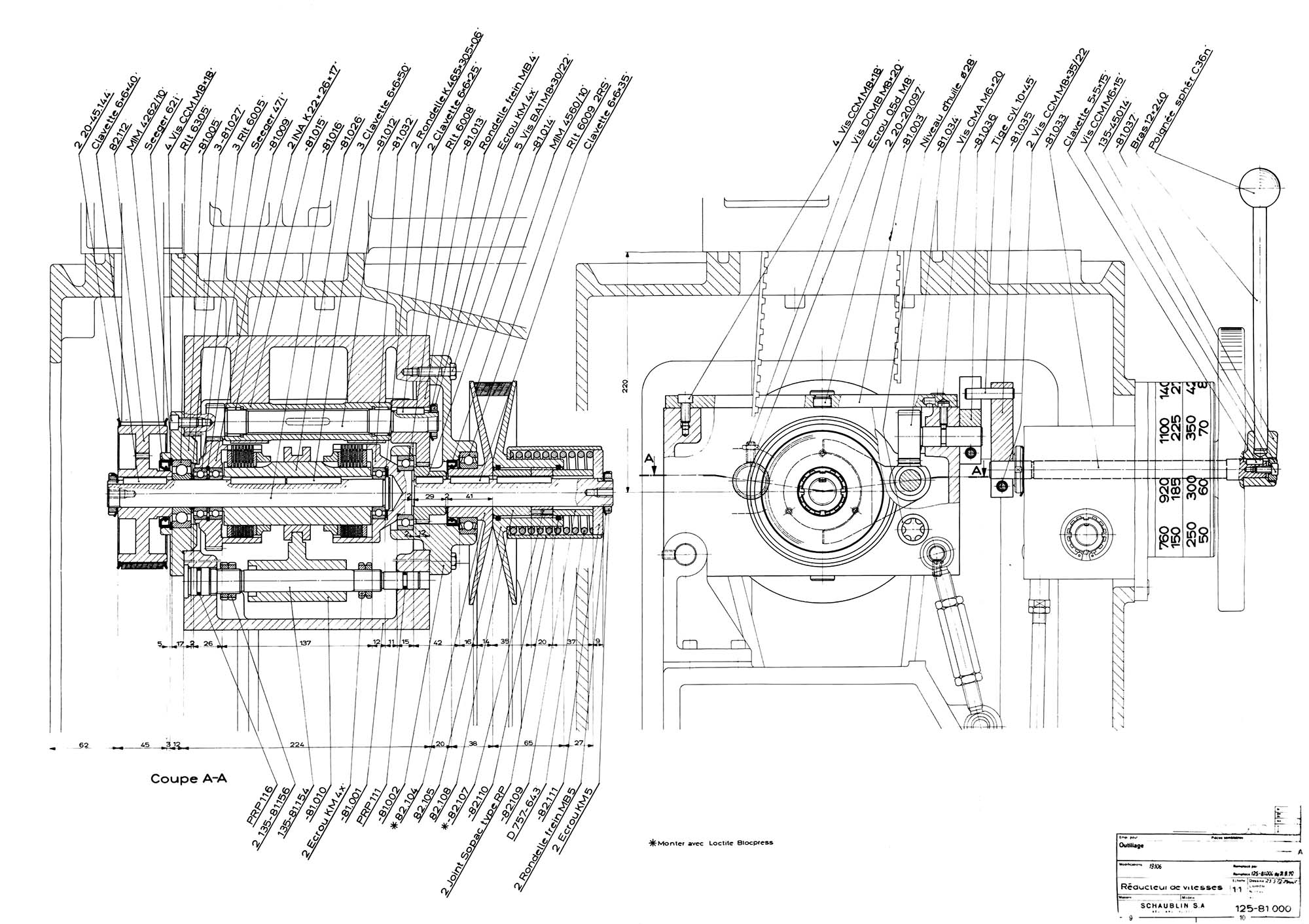

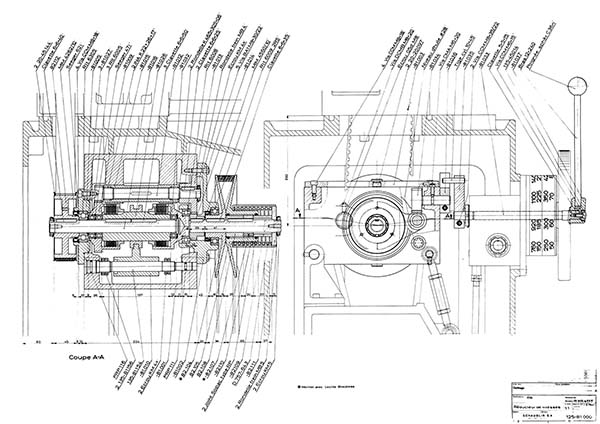

Редуктор токарно-гвинторізного верстата Schaublin-125
Редуктор токарно-гвинторізного верстата Schaublin 125. Дивитись у збільшеному масштабі

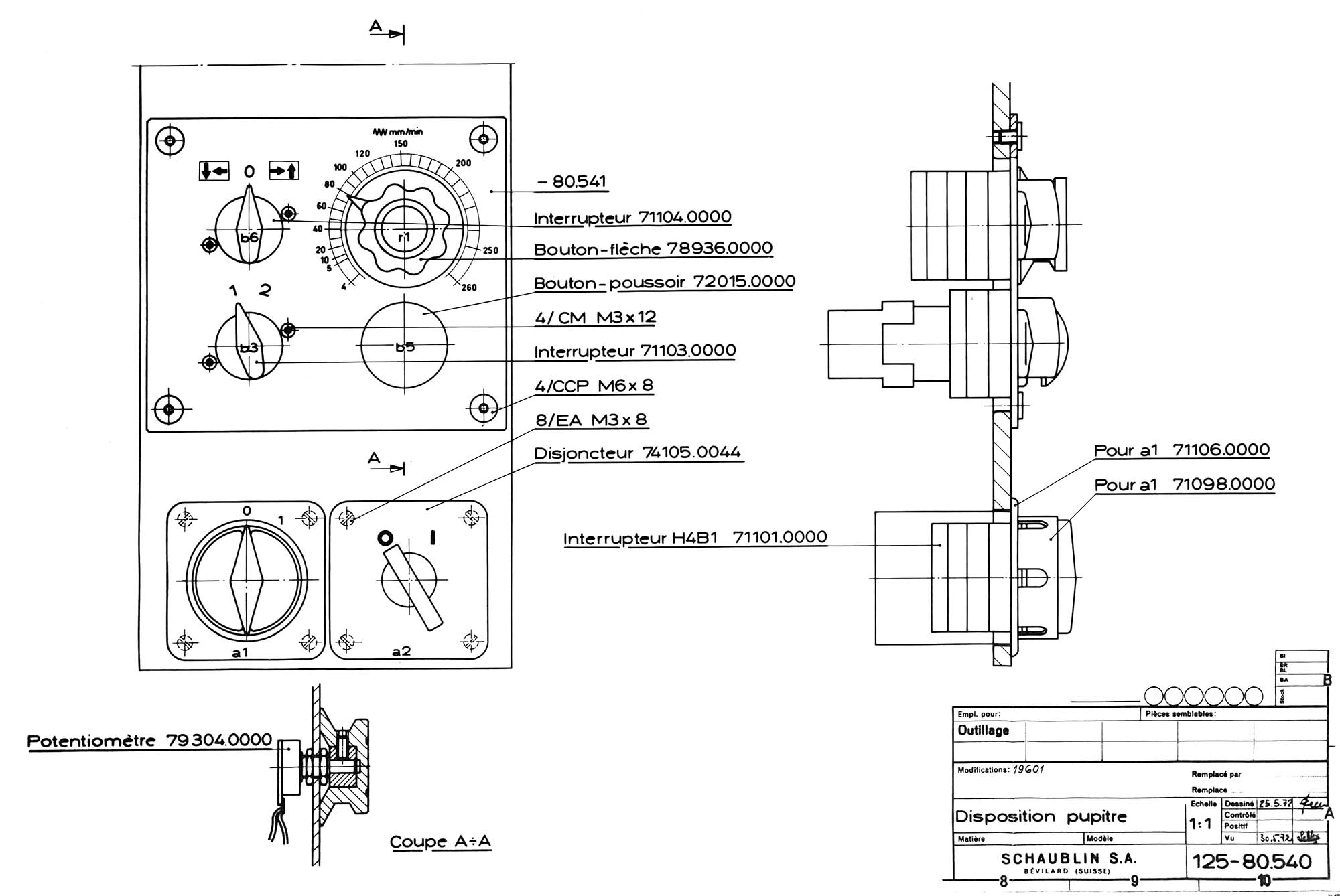

Пульт керування коробкою подач верстата Schaublin-125
Коробка подач розміщена на станині з правого боку.
Упори, встановлені на штанзі упорів, включають автоматичне переміщення і забезпечують також обертання шпинделя в тому чи іншому напрямку.

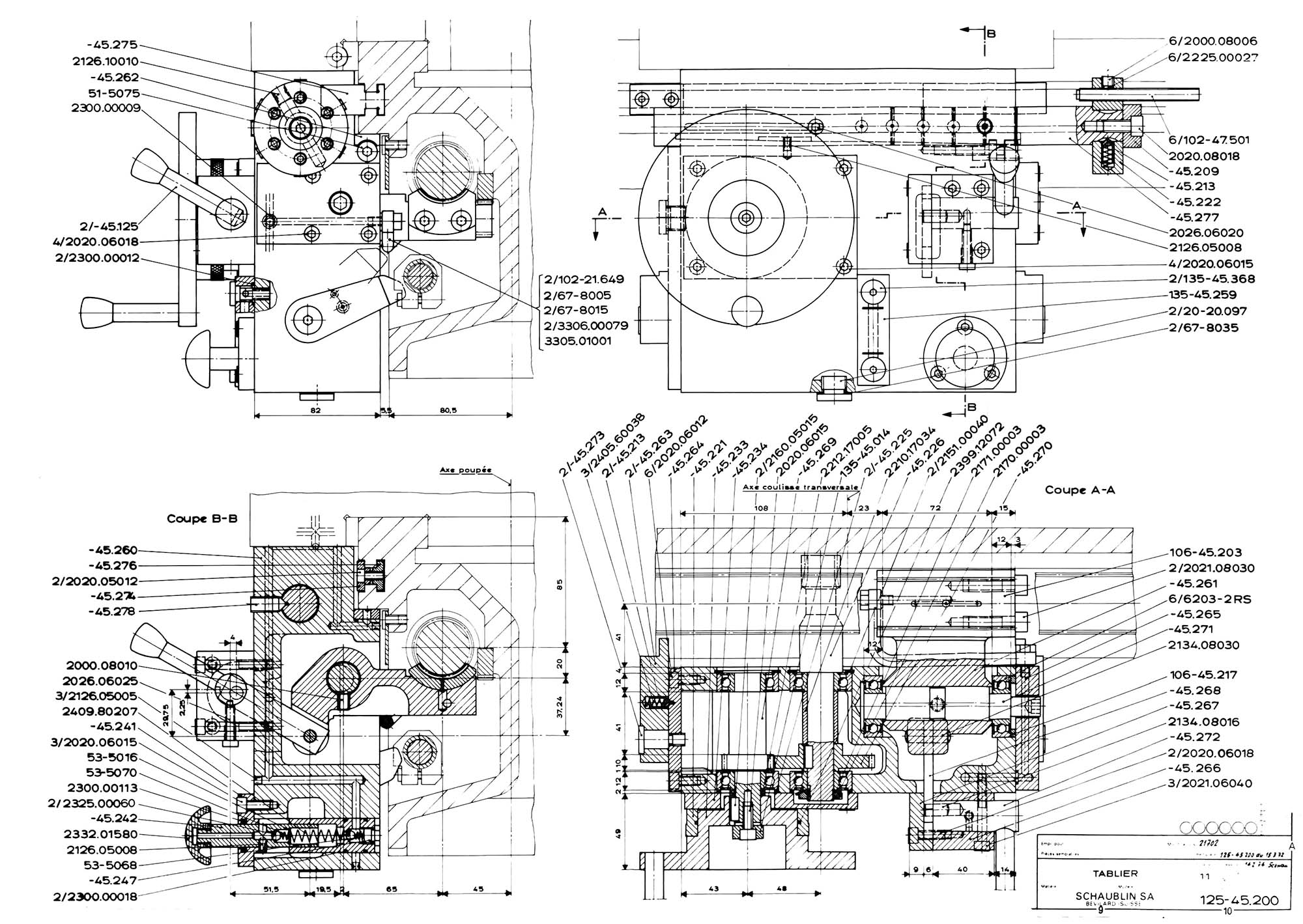

Фартук токарно-гвинторізного верстата Schaublin-125
Фартук токарно-гвинторізного верстата Schaublin 125. Дивитись у збільшеному масштабі

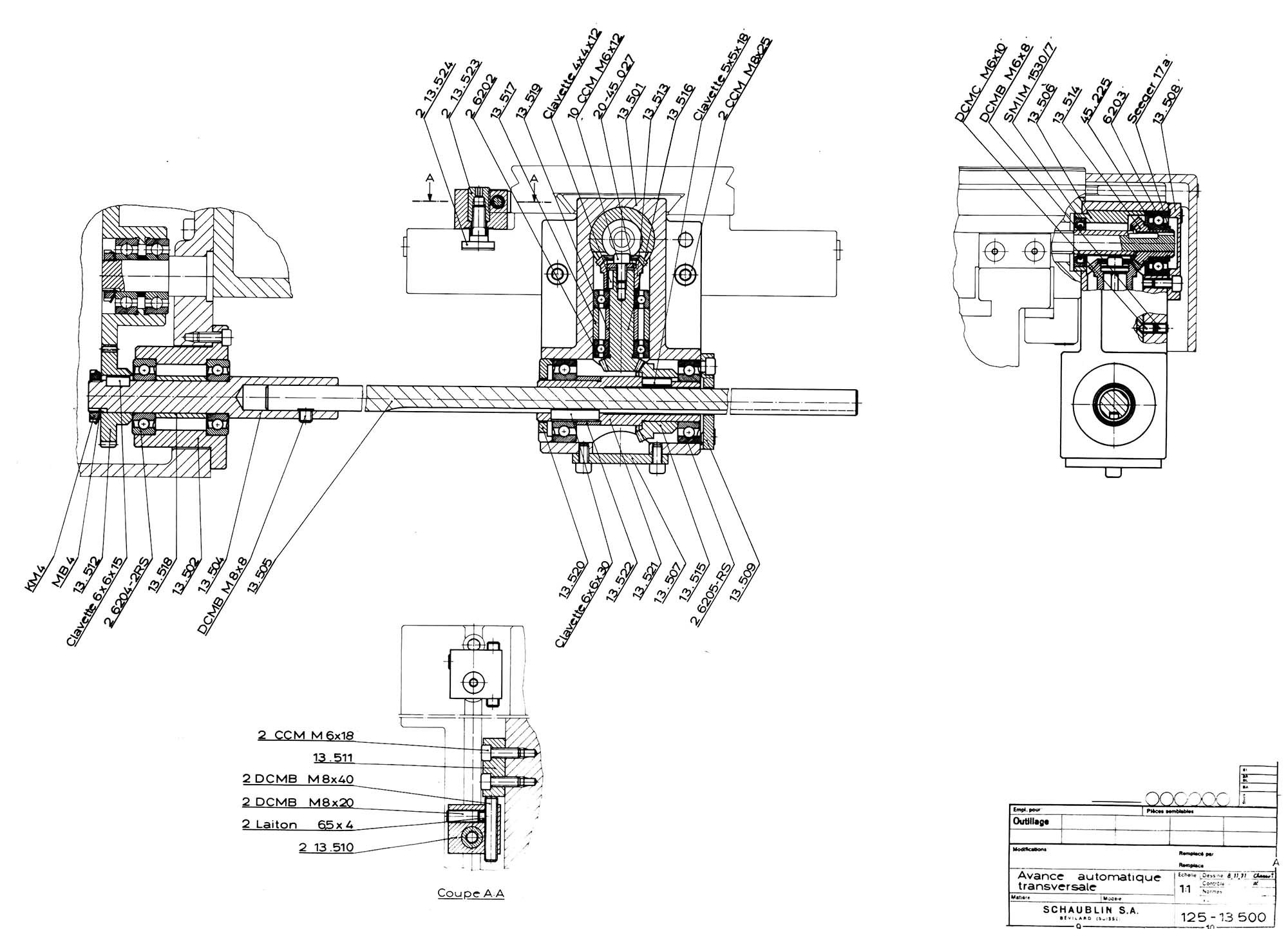

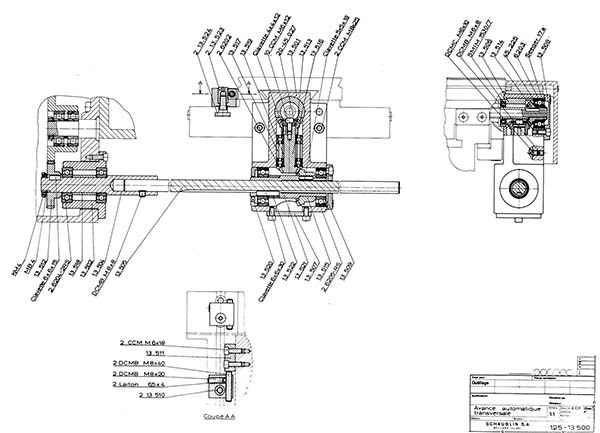

Автоматична поперечна подача верстата Schaublin-125

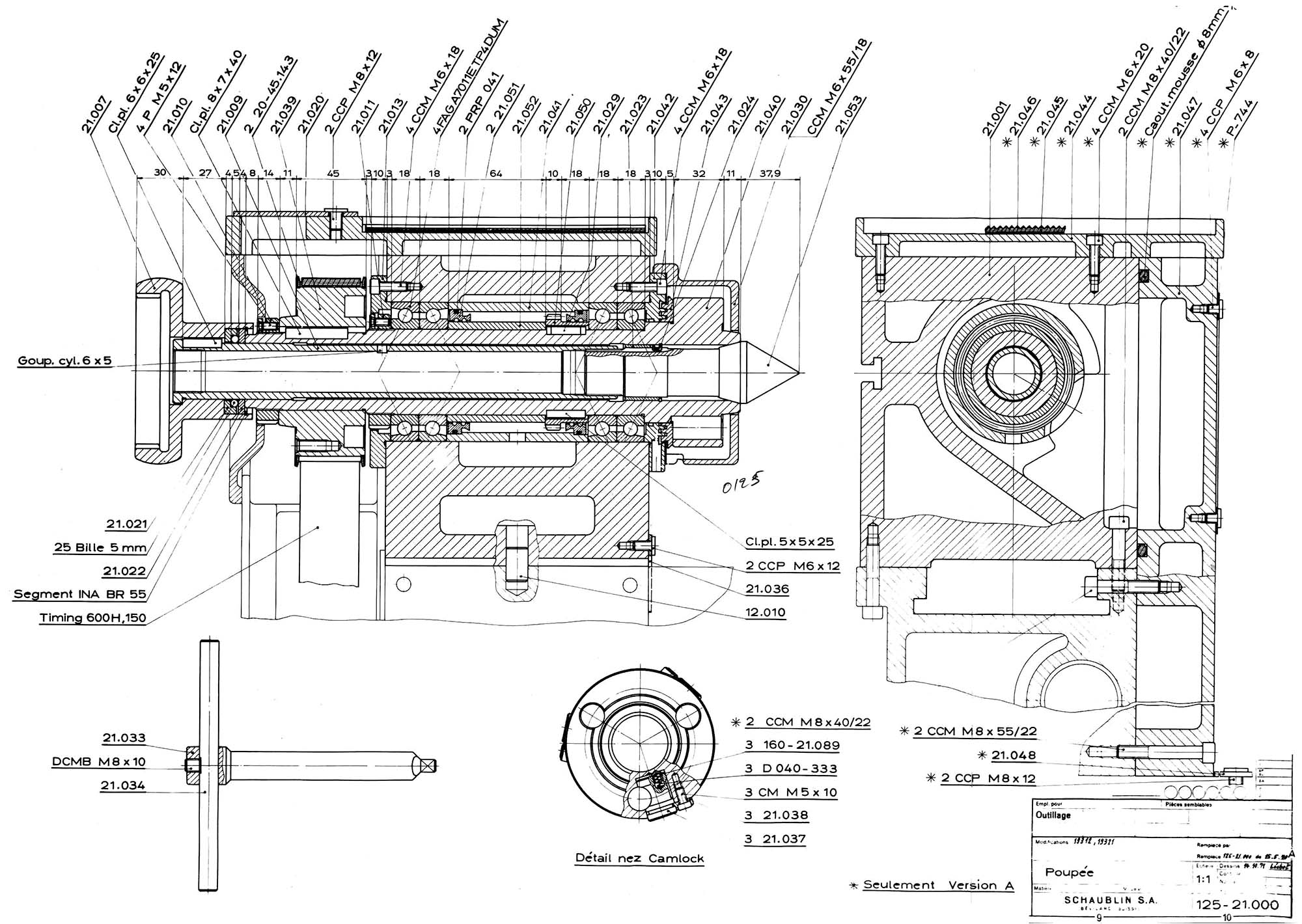

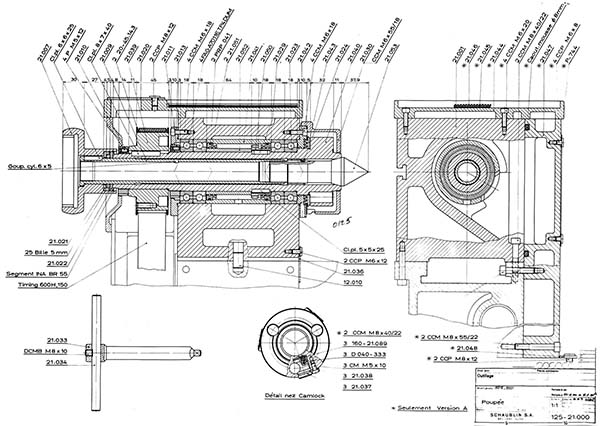

Шпиндель токарно-гвинторізного верстата Schaublin-125
Шпиндель токарно-гвинторізного верстата Schaublin 125. Дивитись у збільшеному масштабі

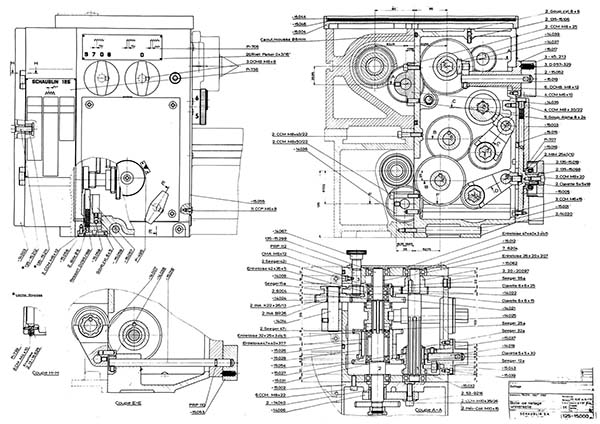

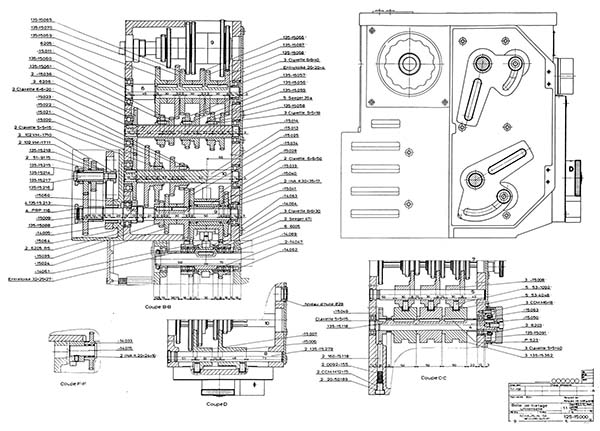

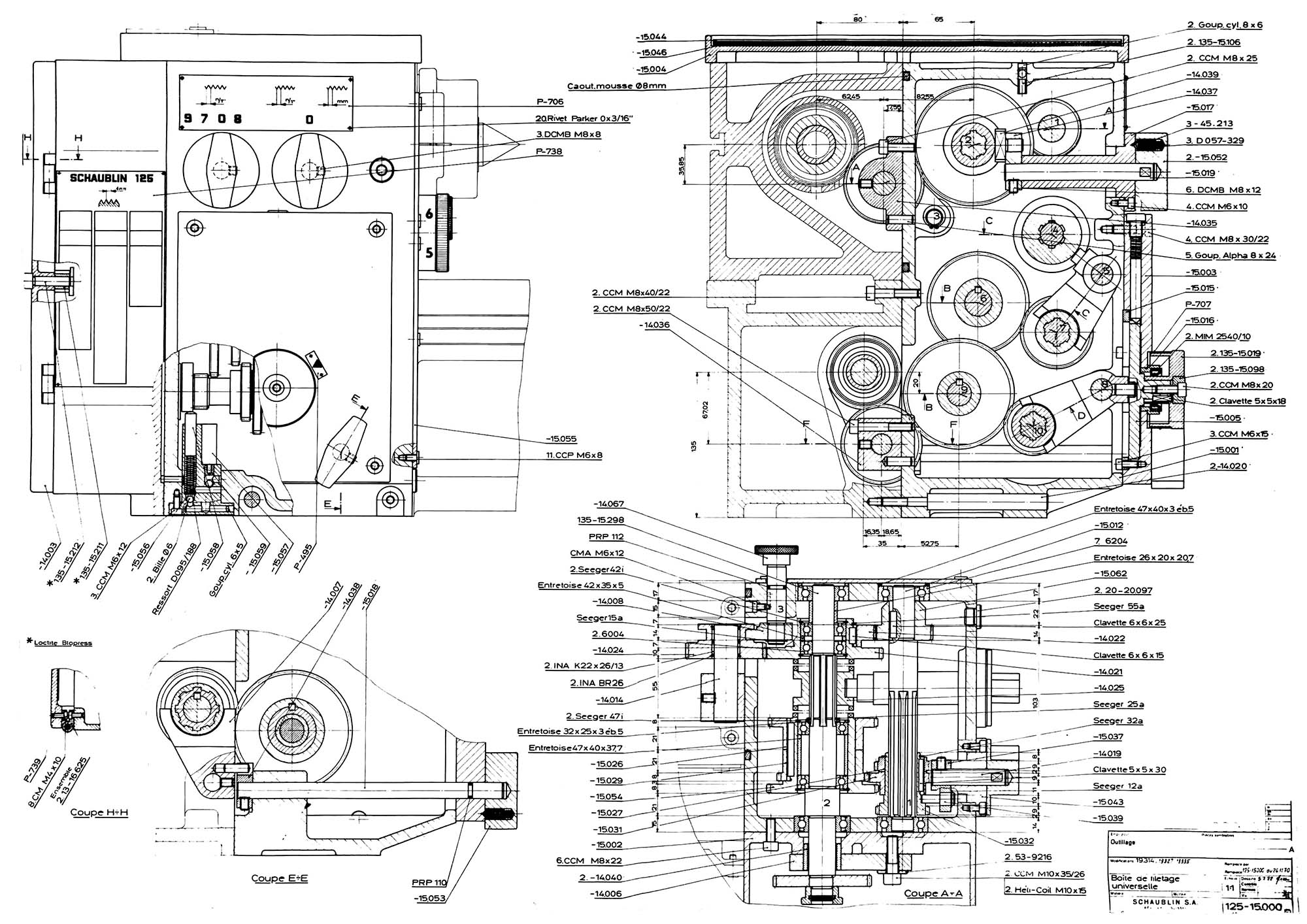

Універсальний механізм нарізування різьблення верстата Schaublin-125 (Варіант C верстата)
Універсальний механізм нарізування різьблення верстата Schaublin-125 (Варіант C верстата)

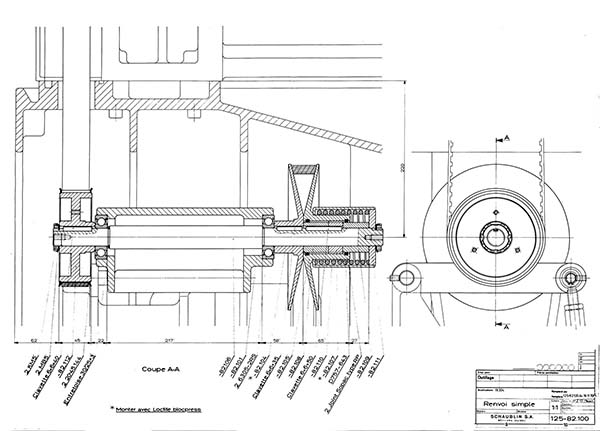

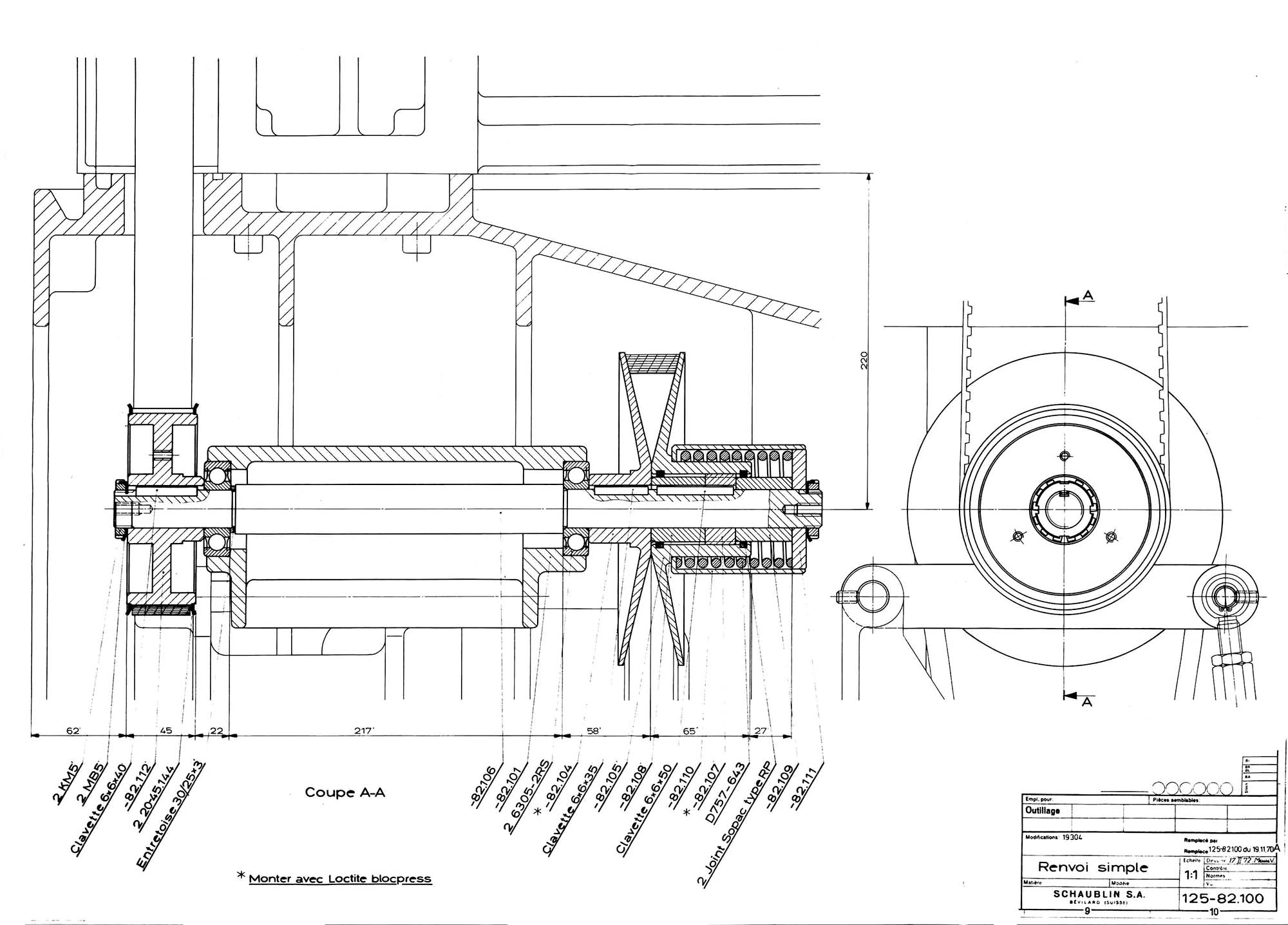

Вихідний вал варіатора токарно-гвинторізного верстата Schaublin-125
Выходной вал варіатора токарно-гвинторізного верстата Schaublin 125. Дивитись у збільшеному масштабі

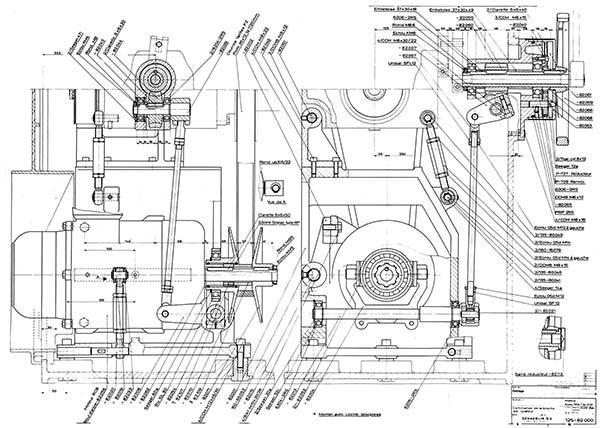

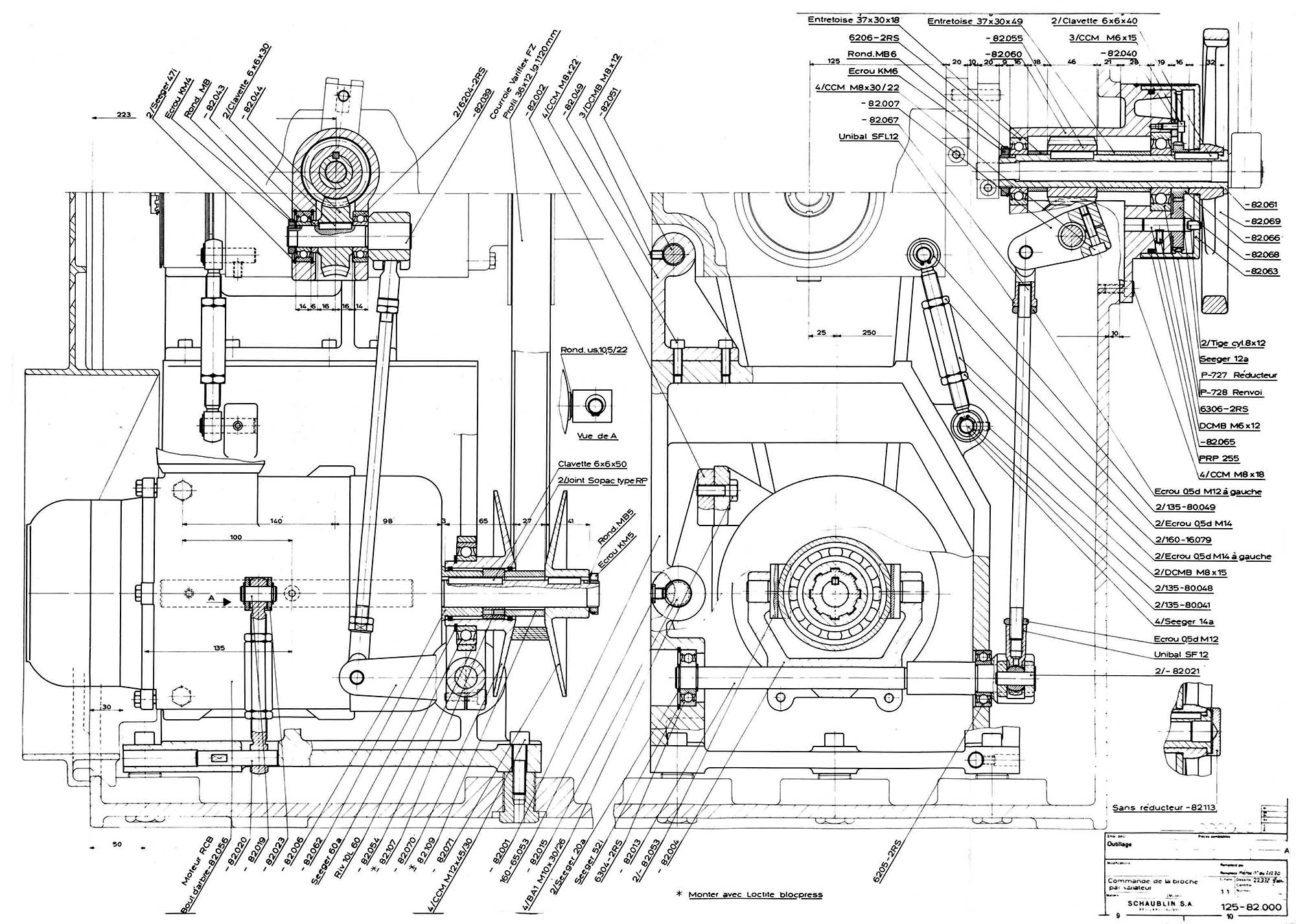

Привід токарно-гвинторізного верстата Schaublin-125
Привід токарно-гвинторізного верстата Schaublin 125. Дивитись у збільшеному масштабі

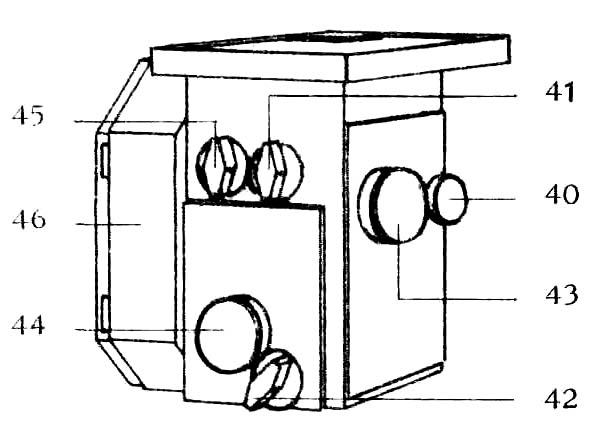

Панель керування нарізанням різьблення токарно-гвинторізного верстата Schaublin-125 (Варіант C верстата)
0,25..8 мм з комплектом стандартних зубчастиних коліс
112..3 витків на дюйм із комплектом стандартних зубчастиних коліс
0,25..3,5 мм 24 кроки зі стандартним комплектом зубчастиних коліс
112..6 витків на дюйм 72 кроки зі стандартним комплектом зубчастиних коліс
0,25..2,5 модулів 14 кроків зі стандартним комплектом зубчастиних коліс
0,25..8 мм з нестандартним комплектом зубчастиних коліс
Стандартний комплект змінних зубчастиних коліс для нарізування метричного та дюймового різьблення:
(48/84) (56/80) (60/48)
Стандартний комплект змінних зубчастиних коліс для нарізування модульної різьби:
(72/60) (84/56) (48/65)
Для нарізання різьби необхідно відрегулювати відкидний упор 18 і упор 19 для зупинки шпинделя в кінці кожного проходу.
Найменування параметру | ТВ-125 | Schaublin 102VM | Schaublin 120VM | Шаублін 125 |
---|---|---|---|---|
Основні параметри верстата | ||||
Клас точності | П, В | |||
Найбільший діаметр заготовки, що встановлюється над станиною, мм. | 260 | 200 | 250 | 270 |
Найбільший діаметр заготовки, що встановлюється над супортом, мм. | 135 | 130 | 135 | 120 |
Найбільша довжина заготовки у центрах (РМЦ), мм | 600 | 450 | 600 | 500 |
Висота центрів над плоскими напрямними станини, мм | 125 | 102 | 120 | 125 |
Шпиндель | ||||
Діаметр отвору в шпинделі, мм | 25 | 20 | 25 | 32 |
Найбільший діаметр матеріалу пропускається через цангу, мм | 17 | 19 | ||
Центр шпинделя за ГОСТ 13214-67 | Морзе 4 | Морзе 2 | ||
Кінець шпинделя за ГОСТ 12593-72 | Camlock D 1-2 | Camlock D 1-2 | Camlock D 1-3" | |
Число ступенів частот прямого обертання шпинделя | б/с 2 діапазони | |||
Частота прямого обертання шпинделя від варіатора, об/хв. | 48..2300 | 50..1750 | 225..3000 | |
Гальмування шпинделя | є | є | ||
Діаметр шківа та ширина ременя, мм | Ø 150 х 60 | Ø 75, 100, 125 х 32 | Ø 125 х 55 | |
Супорт. Подання | ||||
Найбільше поздовжнє переміщення супорта, мм | 580 | 490 | 580 | 440 |
Найбільше поперечне переміщення супорта, мм | 170 | 110 | 170 | 130 |
Крок ходового ггвинта, мм | 4 | |||
Кількість подач супорта поздовжніх | 8 | |||
Межі подач супорта поздовжніх, мм/про | 0,012..0,240 | 0,025..0,5 | ||
Межі подач супорту поперечних, мм/про | 0,006..0,012 | 0,012..0,25 | ||
Межі подач супорта поздовжніх та поперечних, мм/хв. | 4..260 | |||
Кроки нарізних метричних різьблень, мм | 0,2..12,7 | |||
Кроки нарізних модульних різьблень, мод | 0,24..3 | |||
Кроки нарізних дюймових різьблень, ниток на дюйм | 2..24 | |||
Швидкість швидких переміщень, мм/хв. | ні | ні | ||
Механізм подач для нарізування різьблення | ||||
Варіант B. Нарізування різьблення змінними колесами. Метричні кроки, мм | 0,25..8 | |||
Варіант B. Нарізування різьблення змінними колесами. Дюймові кроки, витків на дюйм | 112..3 | |||
Варіант C. Механізм подач для нарізання різьблення універсальний. Метричні кроки, мм (кількість кроків) | 0,25..3,5 (24) | |||
Варіант C. Механізм подач для нарізання різьблення універсальний. Дюймові кроки, витків на дюйм (кількість кроків) | 112..6 (72) | |||
Варіант C. Механізм подач для нарізання різьблення універсальний. Спеціальне різьблення змінними колесами, мм | 0,025..8 | |||
Різцеві санки | ||||
Найбільша довжина переміщення різцевих санчат, мм | 80 | 90 | 105 | 90 |
Найбільший переріз державки різця, мм | 16 х 16 | 10 х 12 | 12 х 12 | 12 х 12 |
Висота від опорної поверхні різця до осі центрів (висота різця), мм | ||||
Число різців у різцевій головці | 1 | |||
Задня бабка | ||||
Діаметр пінолі, мм | 40 | |||
Конус отвору пінолі задньої бабки за ГОСТ 2847-67 | Морзе 3 | Морзе 2 | Морзе 2 | |
Найбільше переміщення пінолі, мм | 80 | 70 | 80 | 100 |
Переміщення пінолі на один поділ лімба, мм | 0,05 | |||
Розмір поперечного зміщення корпусу бабки, мм | 12 | 12 | 12 | |
Електроустаткування | ||||
Кількість електродвигунів, встановлених на верстаті | 2 | 3 | ||
Електродвигун головного приводу, кВт (об/хв) | 1,7/ 2,1/ 2,6 (1000/ 1500/ 3000) |
0,8/ 1,5 (750/ 3000) | 1,5/ 2,7 (750/ 1500) | 0,75/2,5 LS (500/1500) |
Електродвигун насоса охолоджувальної рідини, кВт | 0,125 | |||
Сумарна потужність електродвигунів, встановлених на верстаті, кВт | ||||
Габарити та маса верстата | ||||
Габарити верстата (довжина ширина висота), мм | 1780 х 720 х 1285 | 1650 х 700 х 1250 | 1473 х 730 х 1280 | |
Маса верстата (A, B, C), кг | 1100 | 680 | 880 | (910, 930, 990) |
