Mikron WF3 Верстат фрезерный універсальний
схеми, опис, характеристики

Відомості про виробника універсального фрезерного верстата Mikron WF3

Верстат універсальний фрезерный моделі Mikron WF3 выпускал Машиностроительный завод Микрон в городе Биль, Швейцария (Mikron Machine Works Ltd., Bienne Switzerland).

Компания Mikron, основанная в 1908 году, к началу 1920-х годов заработала солидную репутацию в области точного машиностроения, представив ряд высококачественных прецизионных токарных верстатів, небольших фрезерных верстатів і зубофрезерных верстатів.

WF3 Назначение і область применения універсального фрезерного верстата

В 1960-х компания решила предложить более сучасний ассортимент универсальных фрезерных верстатів, построенных по принципу, аналогичному тем, которые в течение многих лет производились, например, Декелем (Deckel FP3).

Конструкція верстатів WF1 была разработана немецкой станкостроительной компанией Wilhelm Grupp Oberkochen (WIGO), которая закрылась в 1984 году.

Компания Микрон предложила две основні моделі верстатів, основанные на WIGO WF1: меньший верстат WF-2 і более крупный WF-3. Хотя оба были очень похожи по внешнему виду, каждый из них легко отличался з первого взгляда, один от другого, по положению зовнішнього приводного двигуна головы. На станке WF2 он был прикреплен фланцем к задньої поверхности блока редуктора з поперечным рычагом, а на станке WF-3 он располагался сверху, обращенным назад.

Успех Микрона заключался в его способности устанавливать различные головки - горизонтальные, стандартные вертикальные, высокоскоростные вертикальные і долбежные - в сочетании з различными столами - простыми, плоско-наклонными і складовими поворотными.

Принцип роботи і особливості конструкції верстата

Шшпиндель верстата WF-3 обладает 12 скоростями: 50, 71, 100, 140, 200, 280, 400, 560, 800, 1125, 1600 і 2240 об/мин з приводом от двухскоростного (1500/3000 об/мин на 50 Гц) 2,5 кВт.

Шпиндель вращается в высокоточных конических роликопідшипниках, скорость его изменяется за счет сопоставления двух рычагов, установленных на задньої частини ползуна на его правой стороне.

Шестерни і валы были изготовлены из высококачественной термообработанной стали со шлифованными зубьями шестерни, і весь узел работал в масляной ванне.

Доступно восемнадцать швидкостей подачі стола і головки в диапазоне от 8 до 400 мм/мин, а также одна скорость быстрой подачі (по всем трем осям і з приводом через многодисковую муфту) 1400 мм/мин.

Мощность исходит от трехфазного двигуна, установленного внутри колонны, который приводился клиновым ремнем к редуктору, погруженному в масло, з закаленными і отшлифованными шестернями, поддерживаемыми валами, вращающимися в смеси конических роликов і шариков.

Привід от коробки передавался на стол і головку з помощью регулируемых роликовых ланцюгів, мощность подавалась через предохранительную муфту перегрузки (отсутствовали срезные штифты), при етом все подачі могли автоматически сбиваться регулируемыми кінцівыми упорами. Подающие винты были закалены, а их резьба отшлифована – рецепт долгой роботи без износа – и, чтобы еще больше увеличить срок службы, были установлены сильфоны для защиты всех направляючих.

При ручном приводе перемещение стола составляло 500 мм по горизонтали і 385 мм по вертикали, при етом головка имела перемещение внутрь і наружу примерно на 500 мм. Использование механической подачі немного сократило все переміщення - всего на 5 мм в любом направлении.

Верстат WF-3 може быть оснащен поворотной на 360° вертикальной головкой (деталь 11.10), оснащенной пинолью з тонкой подачей 100 мм, управляемой рычагом.

В качестве опции головку можно было оснастить насадкой з очень тонкой подачей (деталь 11.11), которая давала 4 мм ходу за оборот рукоятки, а микрометрическая шкала была отградуирована з делениями 0,02 мм.

Для обробки пазов і шпоночных пазов была предусмотрена специальная головка (деталь 14.01). У него был ход, регулируемый от 0 до 80 мм, і семь швидкостей ходу в диапазоне от 28 до 224 в минуту.

Для WF-3 были доступны два типа поворотно-откидного стола, стандартная версія (деталь 21.50) і два типоразмера более сложного типа «Універсальный», базовая секция которого имела встроенный делительный механізм.

Габаритные розміри робочого простору верстата WF3

Габаритные розміри робочого простору фрезерного верстата Mikron WF3

Габаритные розміри робочого простору фрезерного верстата Mikron WF3. Увеличенный чертеж

Фото універсального фрезерного верстата WF3

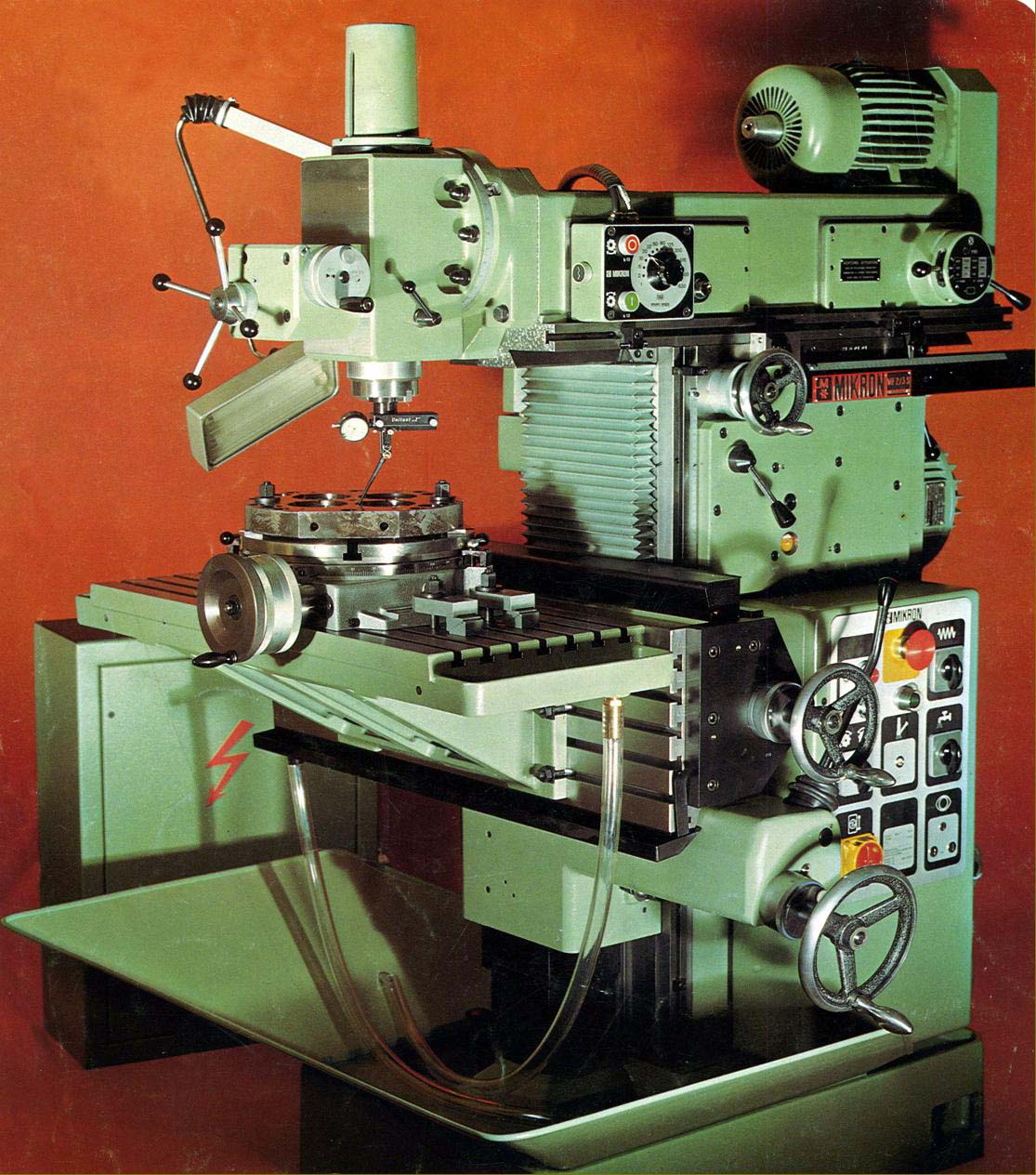

Фото універсального фрезерного верстата Mikron WF3

Фото універсального фрезерного верстата WF3. Увеличенный чертеж

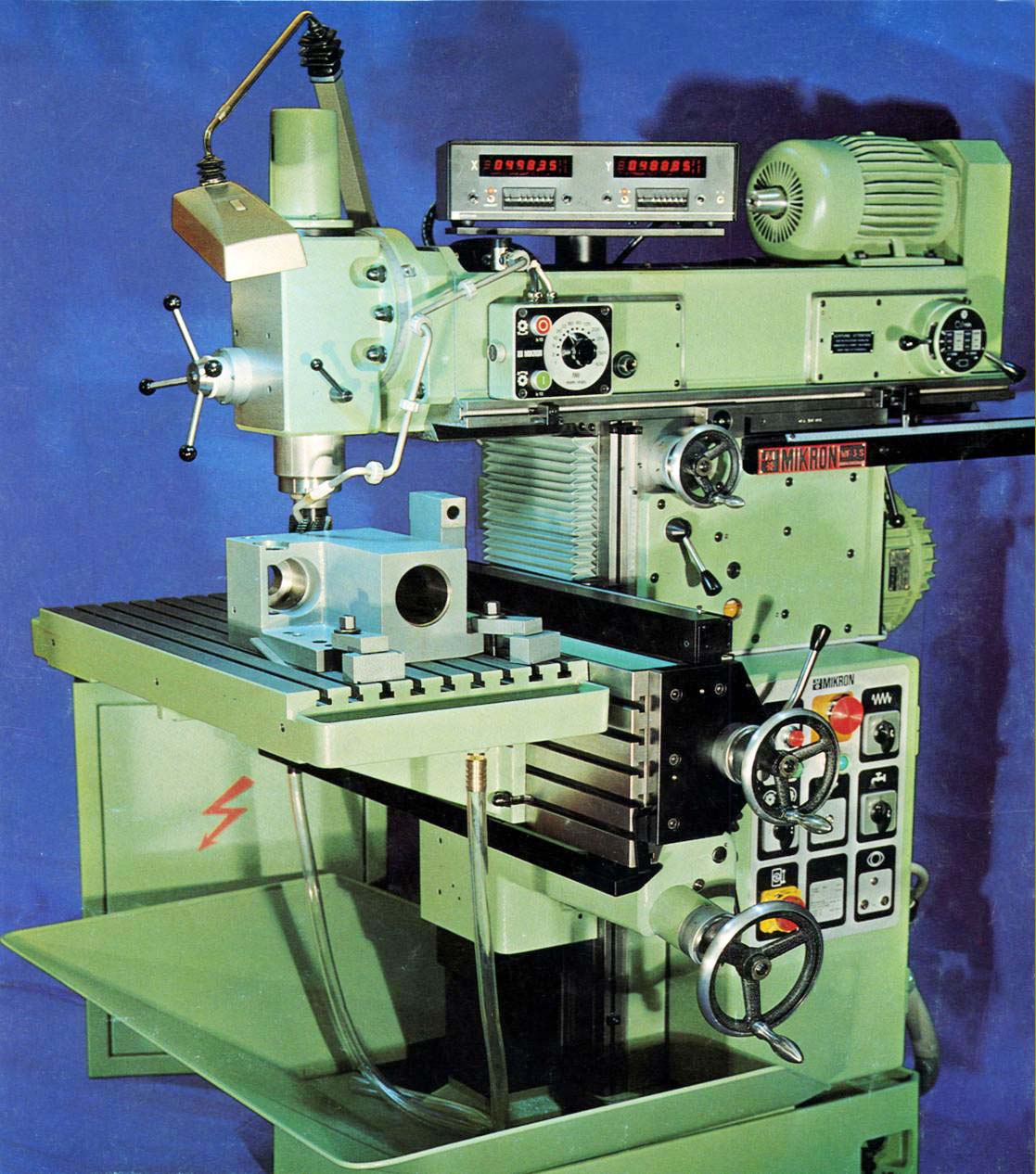

Фото універсального фрезерного верстата Mikron WF3

Фото універсального фрезерного верстата WF3. Увеличенный чертеж

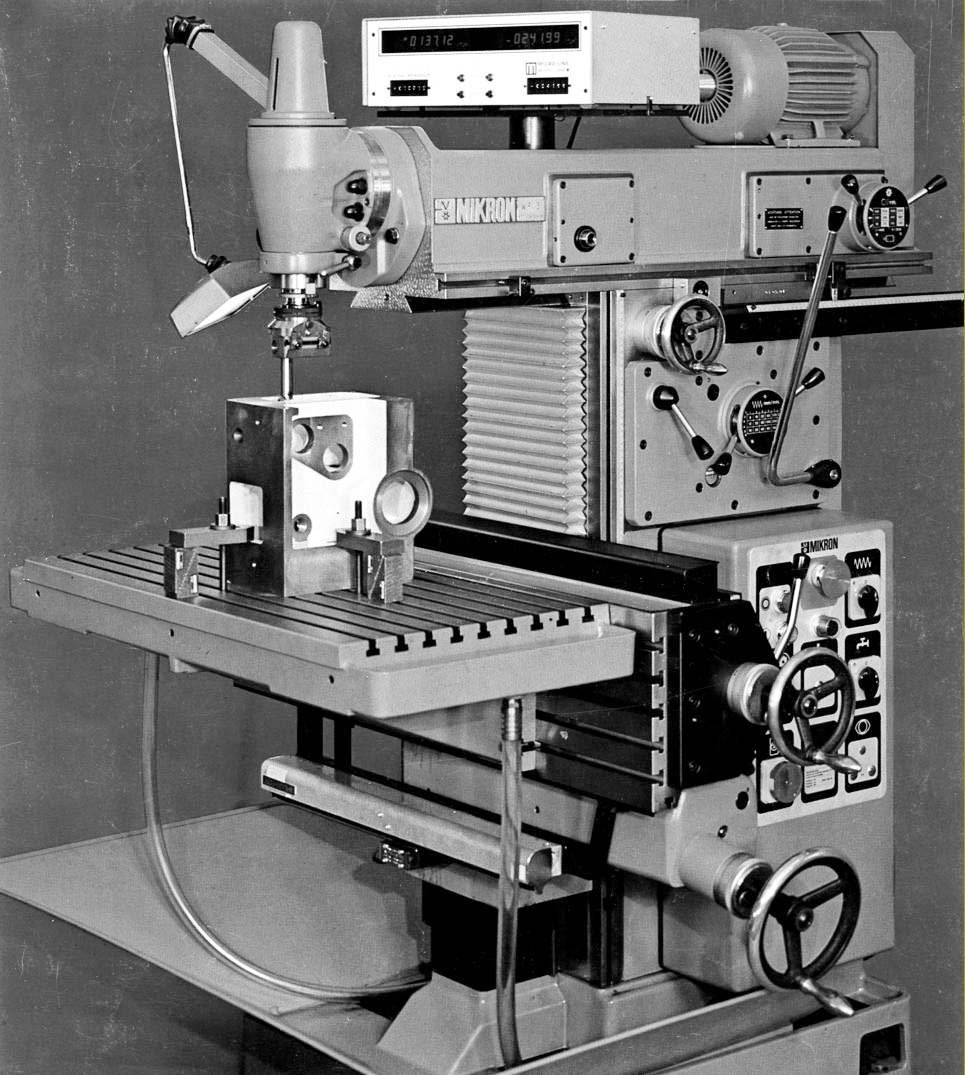

Фото універсального фрезерного верстата Mikron WF3

Фото універсального фрезерного верстата WF3. Увеличенный чертеж

Розташування органів керування консольно-фрезерным верстатом Mikron WF3

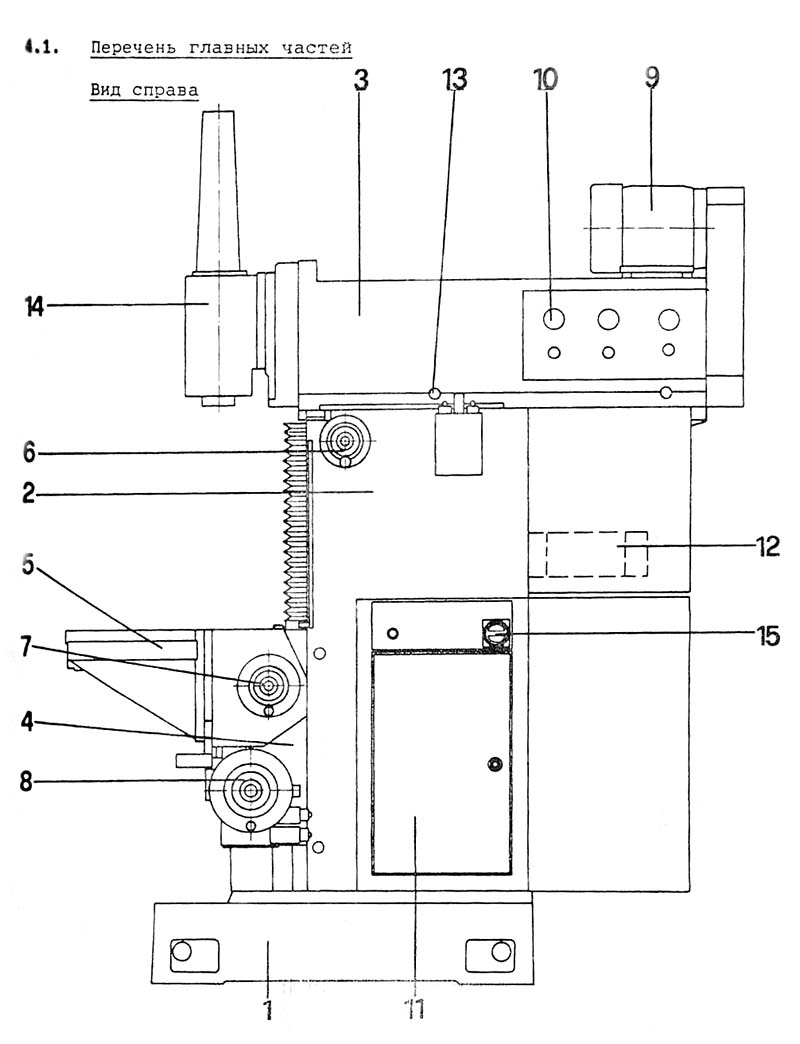

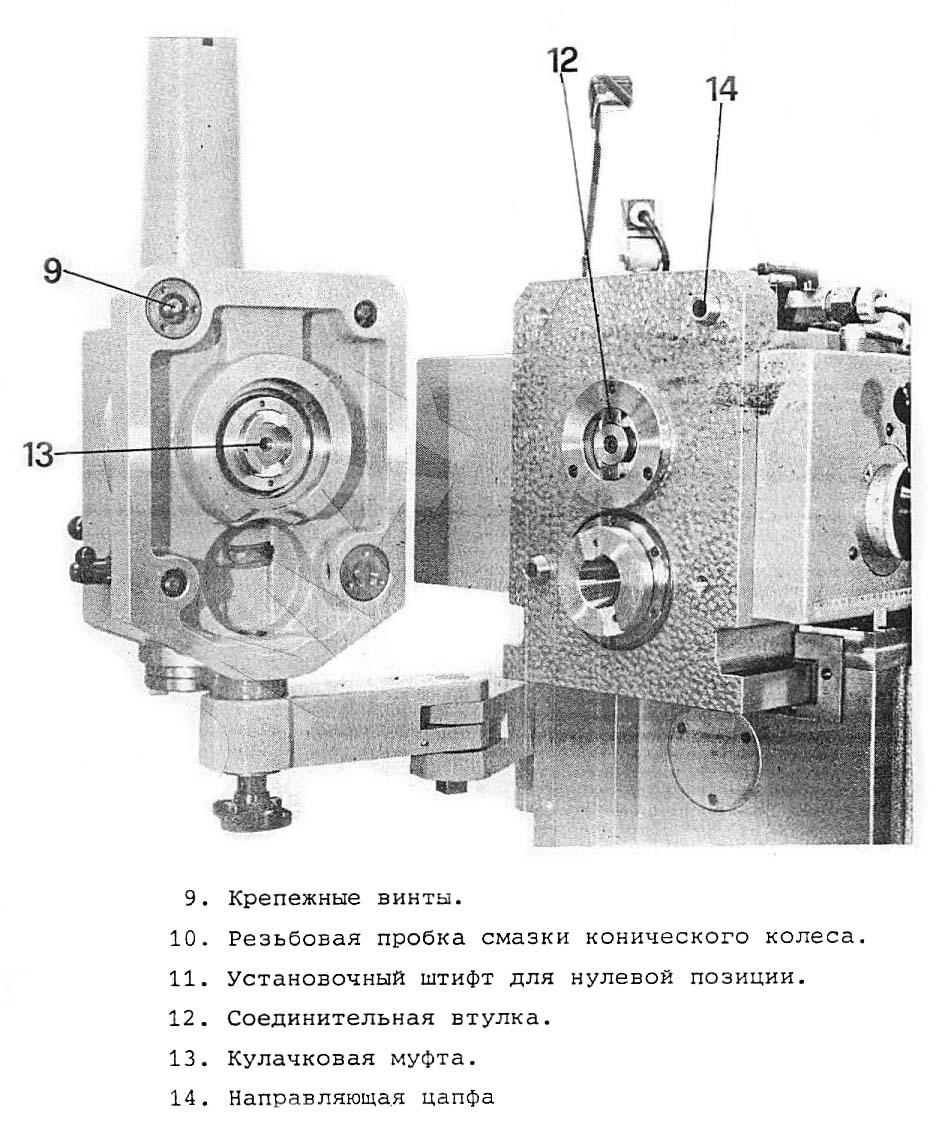

Розташування органів керування фрезерным верстатом Mikron WF3

Розташування органів керування фрезерным верстатом Mikron WF3. Увеличенный чертеж

• 1. Основание стойки
• 2. Стойка верстата
• 3: Салазки шпинделя
• 4. Крестовый суппорт
• 5. Консольный стол
• 6. Маховичок поперечного переміщення салазок шпинделя
• 7. Маховичок продольного переміщення стола вироби
• 8. Маховичок вертикального переміщення крестового суппорта
• 9. Двигатель фрезерного шпинделя
• 10. Аварийное/ручное включение
• 11. Коммутационный шкаф
• 12. Двигатель поперечної подачі
• 13. Упоры
• 14. Фрезерная головка
• 15. Главный выключатель

Розташування органів керування фрезерным верстатом Mikron WF3

Розташування органів керування фрезерным верстатом Mikron WF3. Увеличенный чертеж

• 21. Поворотный пульт керування
• 22. Двигатель поздовжньої подачі
• 23. Двигатель вертикальной подачі

Розташування органів керування фрезерным верстатом Mikron WF3

Розташування органів керування фрезерным верстатом Mikron WF3. Увеличенный чертеж

• 25. Гідравлический агрегат
• 26. Центральная смазка
• 27. Слив охлаждающей жидкости
• 28. Слив масла

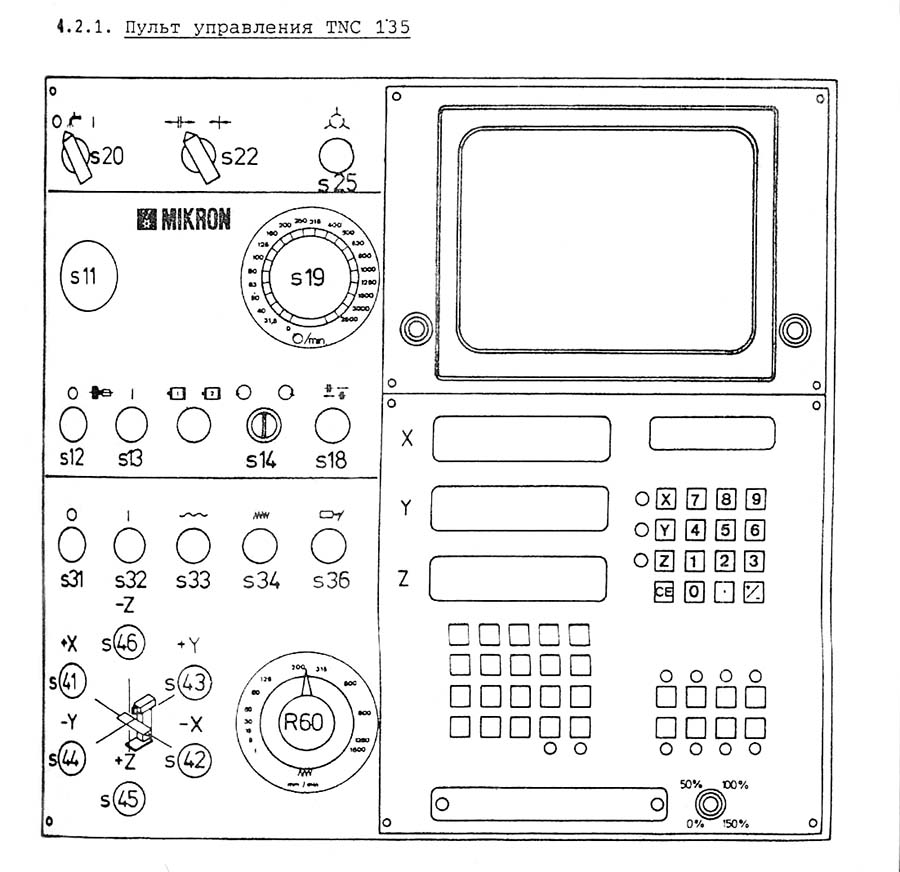

Розташування органів керування фрезерным верстатом Mikron WF3

Розташування органів керування фрезерным верстатом Mikron WF3. Увеличенный чертеж

• s11 - Аварийный СТОП
• s12 - ВЫКЛЮЧЕНИЕ фрезерного шпинделя.
  Верстат оборудован износостойким тормозом постоянного тока для двигуна фрезерного шпинделя.
  Действие:
  Тормоз действует на протяжении часу нажатия кнопки СТОП s12 фрезерного двигуна. Действие тормоза прекращается, если отпущена кнопка СТОП или після остановки двигуна. Кратчайшее время выбега достигается непрерывным нажатием кнопки СТОП до полной остановки двигуна, а равно і фрезерного шпинделя.
• s13 - ВКЛЮЧЕНИЕ фрезерного шпинделя
• s14 - Левое вращение і правое вращение фрезерного шпинделя
• s18 - СТАРТ процесса переключения передач
• s19 - Предварительный выбор числа оборотів
• s20 - ВЫКЛЮЧЕНИЕ/ВКЛЮЧЕНИЕ охлаждающей жидкости
• s22 - ВЫКЛЮЧЕНИЕ/ВКЛЮЧЕНИЕ гідравлической блокировки ходового гвинта подачі
• s25 - ВЫКЛЮЧЕНИЕ/ВКЛЮЧЕНИЕ затяжки инструмента
• s31 - СТОП подачі екстерн
• s32 - СТАРТ подачі екстерн
• s33 - Ускоренный ход, импульсный режим
• s34 - Подача
• s36 - Индикаторная лампа конечного выключателя ограничения пути
• s41 - Кнопка предварительного выбора оси +Х і кнопка индикации
• s42 - Кнопка предварительного выбора оси -X і кнопка индикации
• s43 - Кнопка предварительного выбора оси +Y і кнопка индикации
• s44 - Кнопка предварительного выбора оси -Y і кнопка индикации
• s45 - Кнопка предварительного выбора оси +Z і кнопка индикации
• s46 - Кнопка предварительного выбора оси -Z і кнопка индикации
• R60 - Потенциометр бесступенчатой подачі

Прочие данные относительно пульта керування см. в руководстве по программированию.

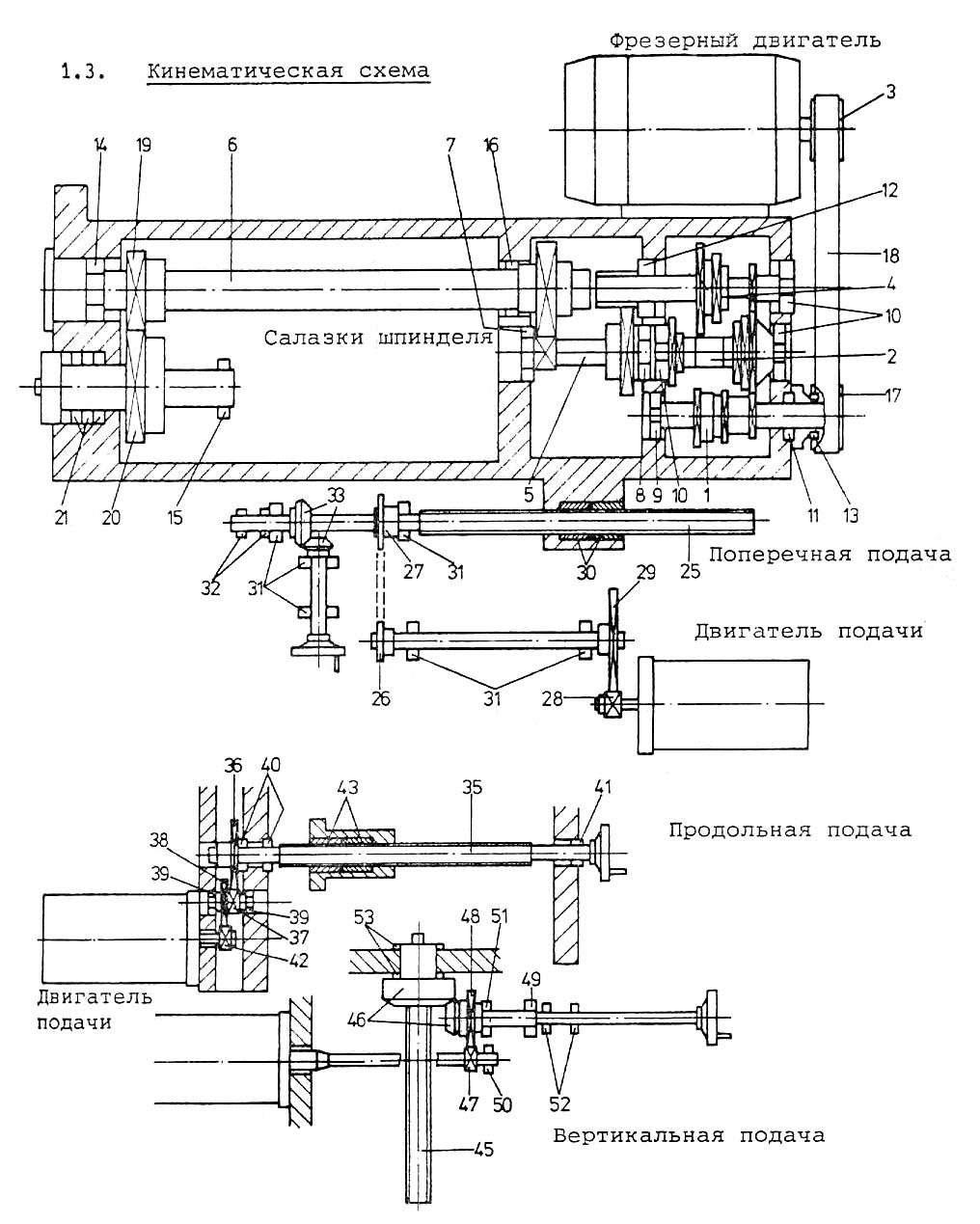

Схема кінематична універсального фрезерного верстата Mikron WF3

Кінематична схема універсального фрезерного верстата Mikron WF3

Кінематична схема універсального фрезерного верстата Mikron WF3. Увеличенный чертеж

Пульт керування фрезерного верстата Mikron WF3

Пульт керування фрезерного верстата Mikron WF3. Увеличенный чертеж

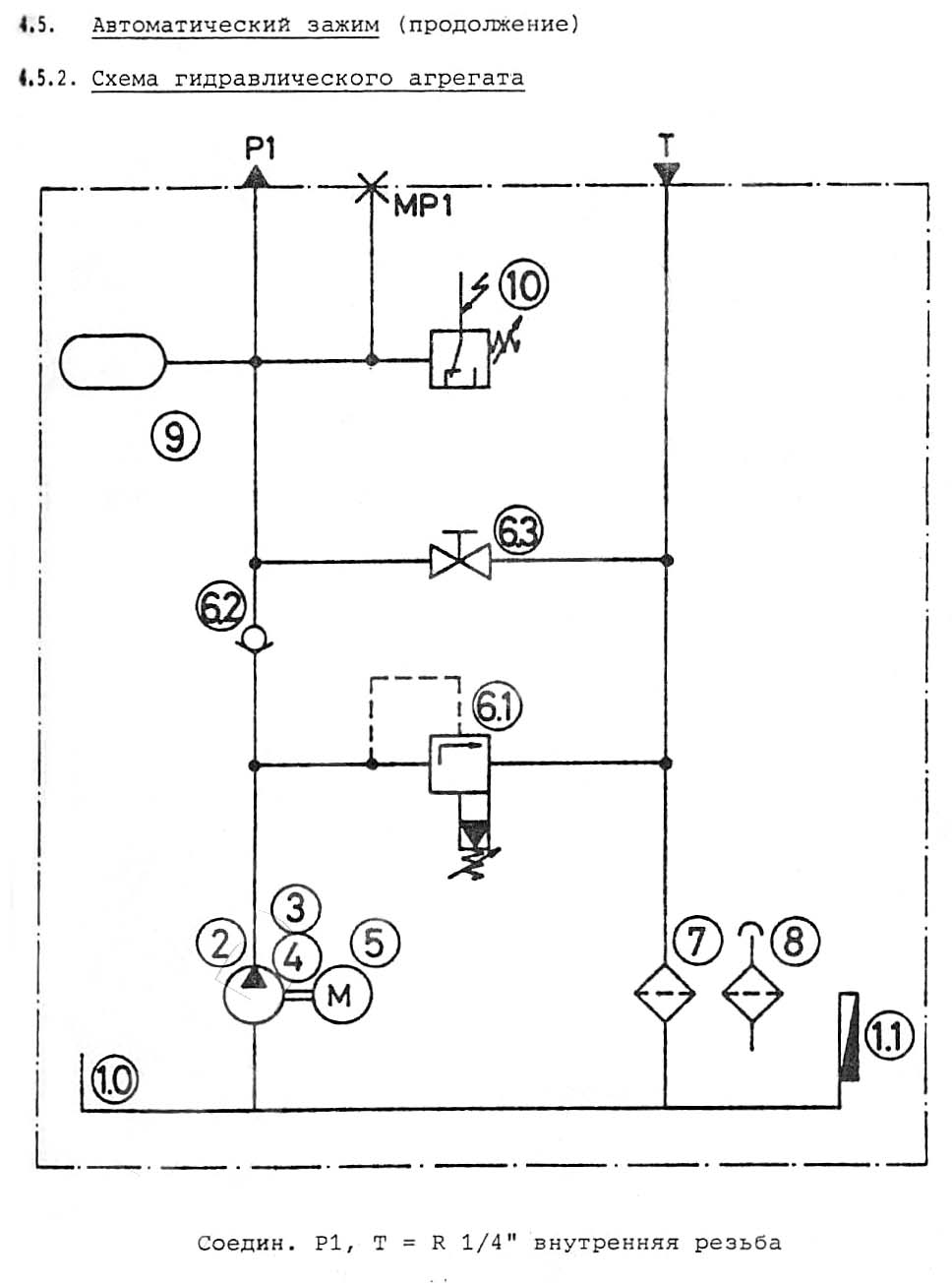

Гідросхема універсального фрезерного верстата Mikron WF3

Гідросхема універсального фрезерного верстата Mikron WF3

Гідросхема універсального фрезерного верстата Mikron WF3. Увеличенный чертеж

Mikron WF3 Верстат фрезерный універсальний. Відеоролик.

Технічні характеристики фрезерного верстата Mikron WF3

Наименование параметра	СФ676	ФС-300	Deckel FP1	Mikron WF2	Mikron WF3
Основні параметри верстата
Класс точності по ГОСТ 8-82	Н	П
Розміри вертикального стола, мм	250 х 630	291 х 740	195 х 600	200 х 630	270 х 1035
Розміри горизонтального (углового) стола, мм	250 х 800	250 х 620	210 х 600	250 х 700	350 х 800
Максимальная масса обрабатываемой детали, кг	100	80
Предельные розміри устанавливаемой заготовки, мм		400 х 250 х 200
Предельные розміри внутренней обрабатываемой поверхности, мм		200
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм	80..460	158..458	65..400		170..570
Наибольший продольный ход стола (X) (механика/ от руки), мм	450	400	290/ 300	410/ 420	500
Наибольший вертикальний ход суппорта стола (Y) (механика/ от руки) , мм	380	300	330/ 340	340/ 345	400
Наибольший поперечний ход шпиндельной бабки (Z) (механика/ от руки), мм	300	200	-/ 150	250/ 250	500
Наибольший диаметр фрезы, устанавливаемой на станке - для чугуна і стали, мм		63
Наибольший диаметр фрезы, устанавливаемой на станке - для цветных металлов, мм		90
Горизонтальный шпиндель
Частота обертання горизонтального шпинделя, об/мин	50..1630	15..3000	40..2000	50..2240	25..2500
Количество швидкостей горизонтального шпинделя	16	12	18	12 φ = 1,4	21 φ = 1,258
Конус горизонтального шпинделя	40АТ5	40АТ5	40АТ5	ISO 40	ISO 40/ М16
Перемещение пиноли шпинделя, мм	-	-	-
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм	148
Горизонтальная шпиндельна бабка
Перемещение бабки на одно деление лимба, мм		0,01	0,025	0,02
Количество подач горизонтальной шпиндельной бабки	16		-	18 φ = 1,25	Б/с
Пределы подач горизонтальной шпиндельной бабки, мм/мин	13..395	10..1000	-	8..400	1..750
Быстрый ход горизонтальной шпиндельной бабки, мм/мин			-	1400	1500
Ходовые винты верстата
Ходовой винт (шаг) салазок шпинделя - один оборот шайбы со шкалой, мм				2	2
Ходовой винт (шаг) вдоль стола - один оборот шайбы со шкалой, мм				4	4
Ходовой винт (шаг) вертикальное рух стола - один оборот шайбы со шкалой, мм				2	2
Одно деление шайбы со шкалой во всех трех направлениях, мм				0,02	0,02
Вертикальная Фрезерная головка
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..380	86..386
Наибольший вылет оси вертикального шпинделя, мм	125..375		280
Частота обертання вертикального шпинделя, об/мин	63..2040	15..3000	40..2000	50..2240	25..2500
Количество швидкостей вертикального шпинделя	16		16	12	21
Наибольшее осевое перемещение пиноли вертикального шпинделя, мм	80	86	60	60	110
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90°	±45°	±180°	±180°	±90°
Конус горизонтального і вертикального шпинделей	40АТ5	40АТ5	ISA 40	ISO 40/ М16	ISO 40/ М16
Вес головки, кг				36	70
Стол вертикальний. Подачи
Пределы продольных і вертикальних подач стола (X, Y), мм/мин	13..395		10..500 (16)
Ускоренный ход стола, мм/мин	935		-
Перемещение стола продольное на одно деление лимба, мм			0,025
Перемещение суппорта стола вертикальное на одно деление лимба, мм		0,01	0,025
Перемещение стола продольное на один оборот лимба, мм			4
Перемещение стола вертикальное на один оборот лимба, мм			2,5
Количество подач стола	16
Наибольшее усилие подач стола, Н	5000
Електроустаткування і привід верстата
Електродвигун головного привода, кВт (об/мин)	3	24 Нм	1/ 1,4 (1400/ 2800)	1,2/ 1,8 (1500/ 3000)	3,3/ 4,0
Електродвигун подач, кВт (об/мин)				0,55 (1500)
Електродвигун приводу насоса охлаждения, кВт	0,12	0,09		0,1 (2800)
Суммарная мощность електродвигателей, кВт	3,12				7,8
Габарит і масса верстата
Габарити верстата (длина х ширина х высота), мм	1200 х 1240 х 1780	1100 х 1100 х 1650	1200 х 1160 х 1360	1330 х 1230 х 1560	1475 х 1890 х 2000
Масса верстата, кг	1050	1030	565	770	1620
