ВМ-131ВФ1 Верстат фрезерный широкоуніверсальний
руководство, схеми, опис, характеристики

Відомості про виробника фрезерного верстата ВМ131ВФ1

Універсальный фрезерный верстат ВМ131ВФ1 выпускался на предприятии Воткинский машиностроительный завод, основанный в 1759 году.

Металлорежущие верстати на Воткинском машиностроительном заводе выпускаются начиная з 1956 г. Это вертикально-фрезерные верстати 6Н13, ВМ127, ВМ127М, универсально-фрезерные ВМ131ВФ1, ВМ133, горизонтально-фрезерные верстати з ЧПУ ВМ500ПМФ4, ВМ501ПМФ4, а также токарний настільний верстат Універсал-В.

ВМ131ВФ1 Верстат фрезерный широкоуніверсальний високою точності. Назначение, область применения

Фрезерный широкоуніверсальний верстат ВМ-131ВФ1 предназначен для фрезерування деталей цилиндрическими, дисковыми і фасонными фрезами при помощи горизонтального шпинделя, і торцовыми, кінцівыми і шпоночными фрезами при помощи поворотного вертикального шпинделя.

Фрезерный верстат ВМ-131ВФ1 предназначен для фрезерування, растачивания і сверления поверхностей деталей типа корпусов, рычагов і фланцев из черных і цветных металлов і их сплавов в условиях мелкосерийного і серийного производства. Верстат рекомендуется использовать для выполнения точной і чистовой обробки.

На станке можно выполнять ряд фрезерных і расточных работ з високою точностью, которая може быть достигнута, если верстат установлен в помещении з постоянной температурой 20±2°С і влажностью 65±5%, если вблизи верстата нет источников тепла і вибрации. На станке можно выполнять, также, сверление і рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Принцип роботи і особливості конструкції верстата

Наличие двух шпинделей горизонтального і поворотного вертикального, а также большого количества приладдя к верстату, делает его широкоуниверсальным і удобным для роботи в инструментальных цехах машиностроительных заводов при изготовлении пристосувань, инструмента, рельефных штампов і прочих изделий.

Широкий диапазон оборотів шпинделя і подач, наличие механических подач і быстрых перемещений обеспечивают економичную обработку различных деталей в оптимальных режимах.

Верстат применяется в единичном і мелкосерийном производстве в инструментальных і механических цехах машиностроительных предприятий.

Конструктивные особливості верстата при високою точності обробки обеспечивают широкие технологические возможности, простоту керування і обслуживания. Технологические возможности і еффективность роботи на станке достигаются наличием вертикального і горизонтального рабочих столов, горизонтального і вертикального шпинделей, бесступенчатой регулировкой швидкостей подач.

По заказу потребителя верстат комплектуется пневмомеханической системой зажиму инструмента, системой цифровой индикации фактического положения координат.

Патент № 39471.

Преимущества использования широкоуніверсального фрезерного верстата ВМ-131ВФ1:

• Литая массивная чугунная станина поглощает вибрации і позволяет сохранить качество обрабатываемых на станке деталей
• Возможно фрезерование как небольших деталей, так і деталей длиной до 800мм, шириной 250мм і более
• Использование верстата в инструментальных і механических цехах з мелкосерийным і индивидуальным производством
• Реализована возможность производить долбежные операции (при приобретении за дополнительную плату долбежной головки)
• Удобное (интуитивно понятное), классическое керування верстатом
• Небольшие габарити верстата позволяют разместить его практически в любом помещении, в том числе і гараже
• Широкий диапазон обертання горизонтального і вертикального шпинделей позволяет подобрать наиболее подходящие режими різання
• Подача СОЖ осуществляется електронасосом. Производительность електрического насоса 22 л/мин
• Верстат имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов.

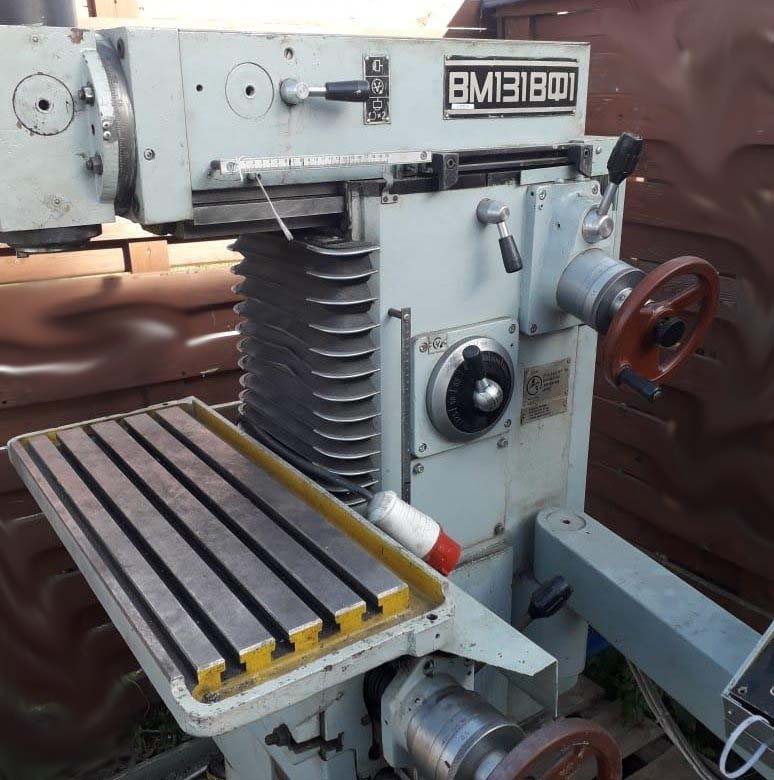

ВМ-131ВФ1 Загальний вигляд широкоуніверсального фрезерного верстата

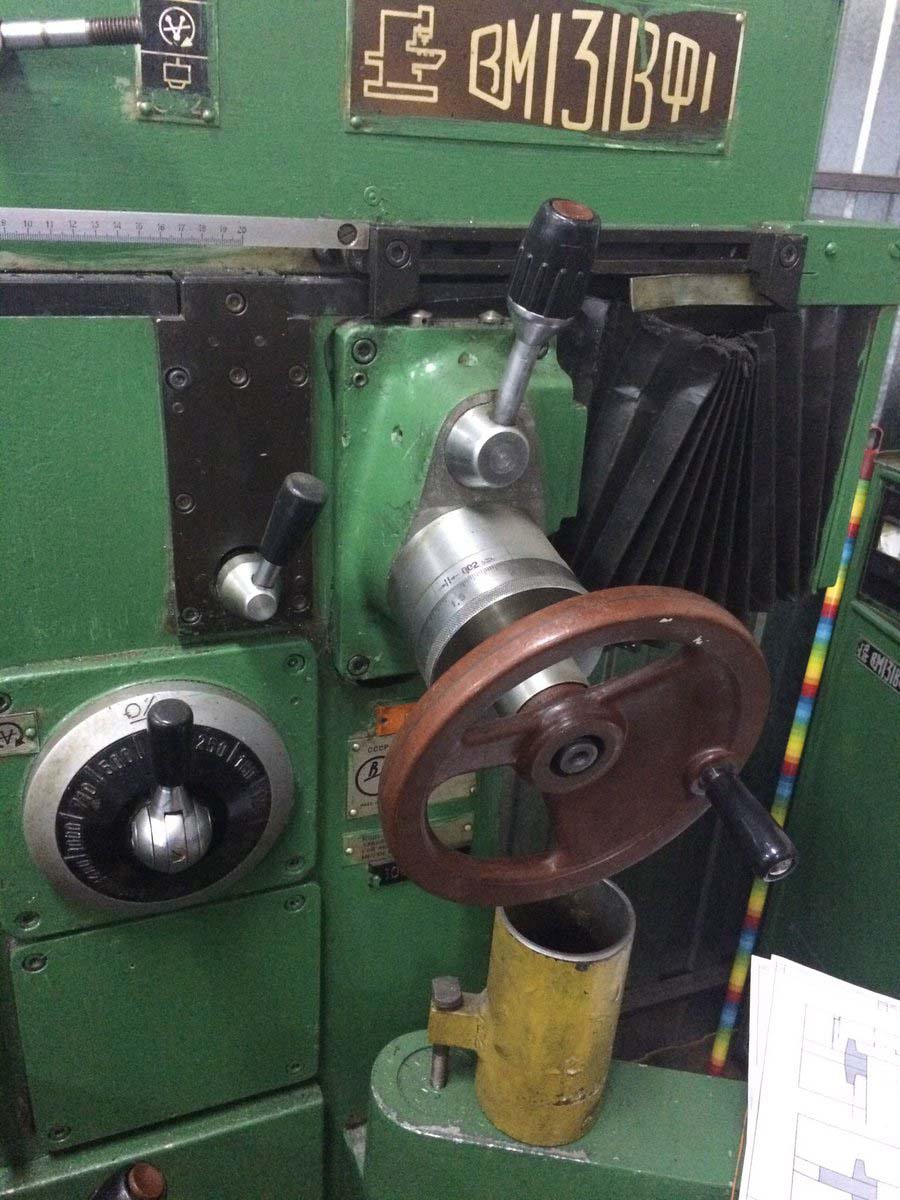

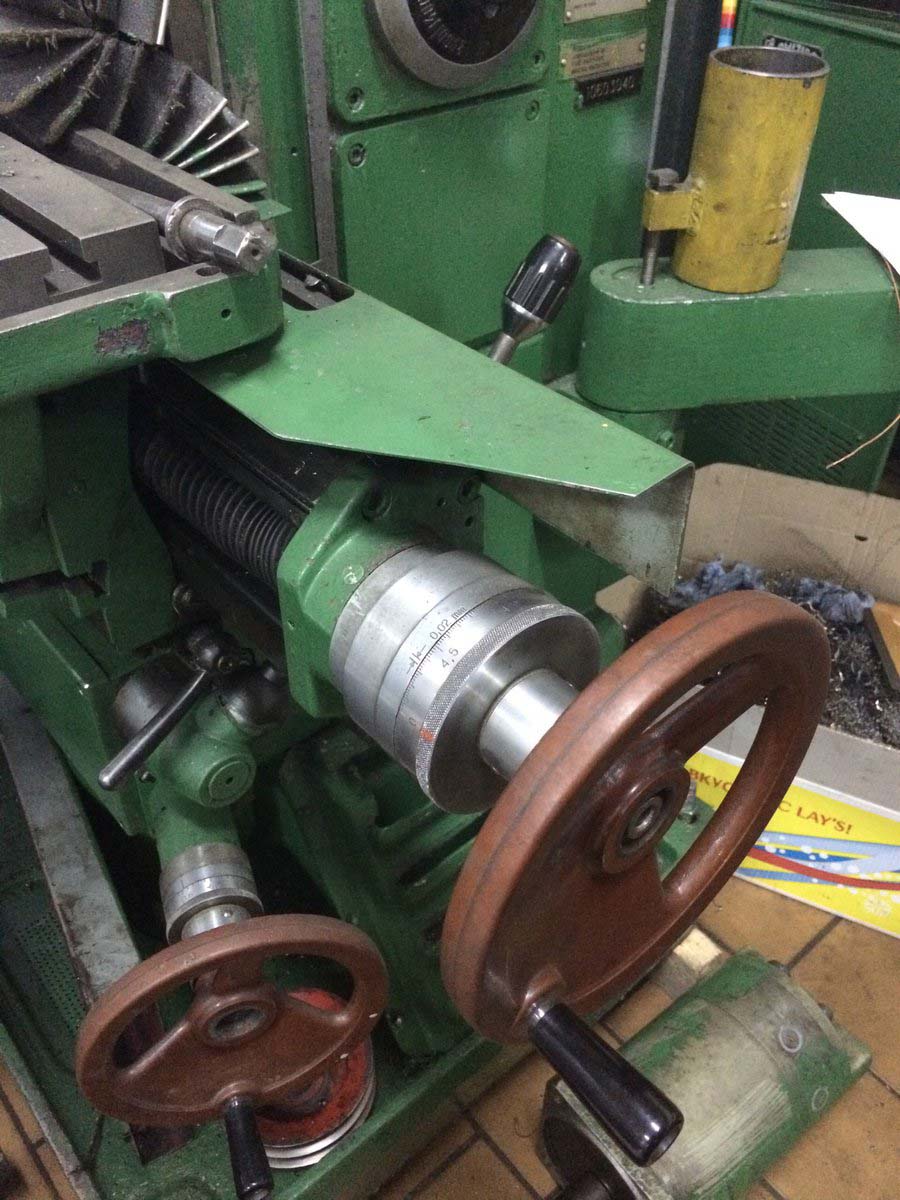

Фото широкоуніверсального фрезерного верстата ВМ-131ВФ1

Фото широкоуніверсального фрезерного верстата ВМ-131ВФ1. Дивитись у збільшеному масштабі

Фото широкоуніверсального фрезерного верстата ВМ-131ВФ1

Фото широкоуніверсального фрезерного верстата ВМ-131ВФ1. Дивитись у збільшеному масштабі

Фото широкоуніверсального фрезерного верстата ВМ-131ВФ1

Фото широкоуніверсального фрезерного верстата ВМ-131ВФ1. Дивитись у збільшеному масштабі

Фото широкоуніверсального фрезерного верстата ВМ-131ВФ1

Фото широкоуніверсального фрезерного верстата ВМ-131ВФ1. Дивитись у збільшеному масштабі

ВМ-131ВФ1 Розташування складових частин фрезерного верстата

Розташування основних вузлів фрезерного верстата ВМ-131ВФ1

Розташування основних вузлів фрезерного верстата ВМ-131ВФ1. Дивитись у збільшеному масштабі

Список складових частин широкоуніверсального фрезерного верстата ВМ131ВФ1

1. Суппорт - ВМ131ВФ1.03.000
2. Стол основной - ВМ130Н.61.05.000
3. Ограждение направляючих - ВМ130Н.61.08.000
4. Корито - ВМ130Н.61.09.000
5. Станина - ВМ131ВФ1.01.000
6. Датчик обратной связи по координате Z - BM132.15 000
7. Датчик, обратной связи по координате Y - BM132.10.000
8. Датчик обратной связи по координате X - ВМ131ВФ1.11.200
9. Кронштейн - ВМ131ВФ1.12.000
10. Ограждение гвинта - ВМ131ВФ1 13.000
11. Головка горизонтальная - ВМ131ВФ1.20.000
12. Головка вертикальная - ВМ131ВФ1.21.000
13. Кронштейн приемный - ВМ131ВФ1.24.000
14. Кронштейн поддержки оправки - ВМ131ВФ1.25.000
15. Електроустаткування верстата - ВМ131ВФ1.14.000
16. Электрошкаф - ВМ131ВФ1.17.000
17. Ограждение - ВМ131ВФ1.35.000
18. Пульт керування з блоком индикации - БИН-Микро ЛЗ

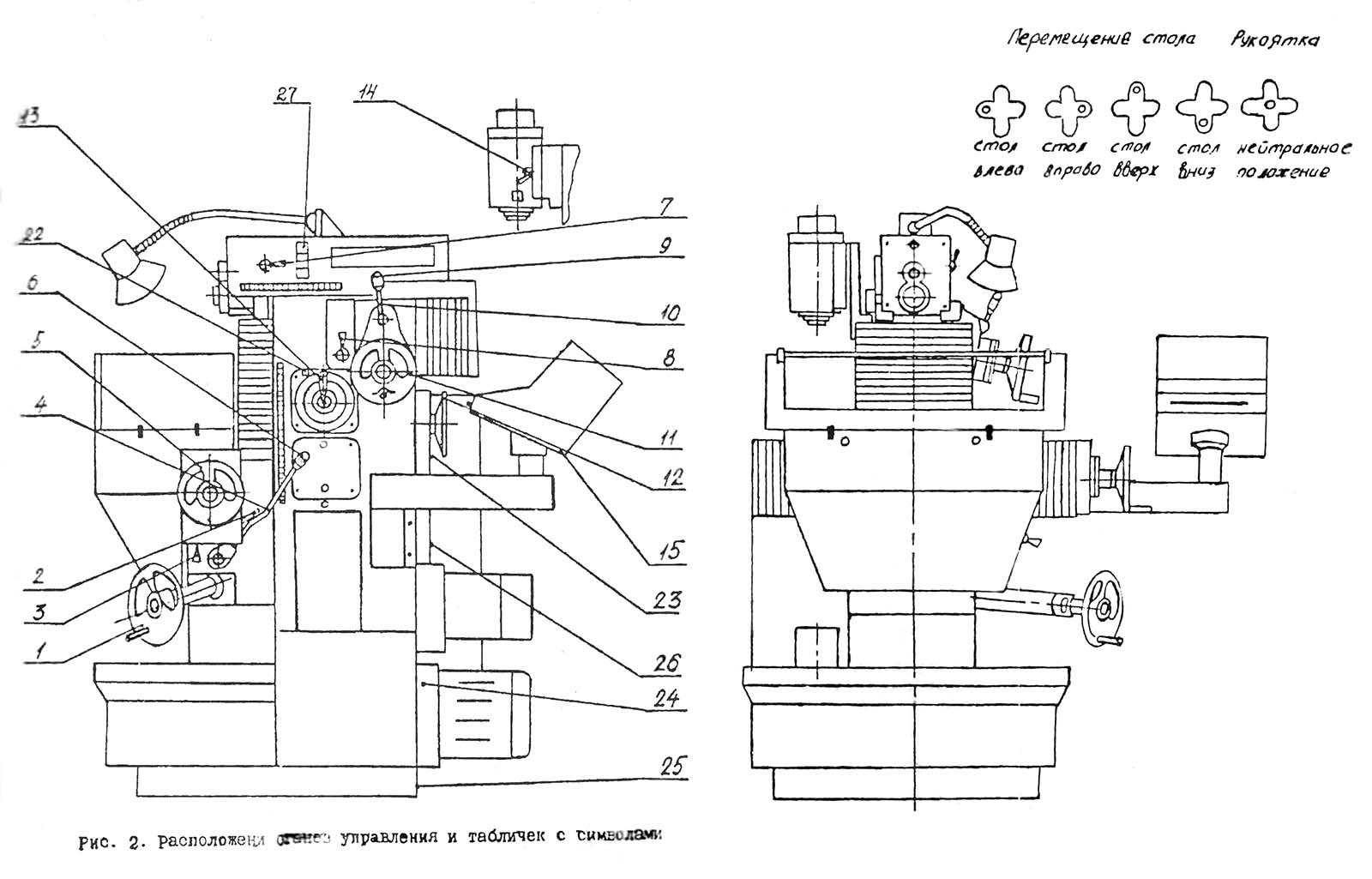

ВМ-131ВФ1 Розташування органів керування фрезерным верстатом

Розташування органів керування фрезерным верстатом ВМ-131ВФ1

Розташування органів керування фрезерным верстатом ВМ-131ВФ1. Дивитись у збільшеному масштабі

Список органів керування консольно-фрезерным верстатом ВМ-131ВФ1

1. Маховичок вертикального переміщення суппорта
2. Рукоятка зажиму суппорта і вертикальних напрвляющих станины
3. Рукоятка зажиму салазок суппорта
4. Рукоятка включении подач суппорта
5. Маховичок продольного переміщення стола
6. Кнопка ускоренного перемещении стола (вверх, вниз, вдоль)
7. Рукоятка отключения вращении горизонтального шпинделя
8. Рукоятка зажиму горизонтальной головки
9. Кнопка ускоренного переміщення горизонтальной головки
10. Упоры автоматичного виключення механической подачі горизонтальной головки
11. Рукоятка увімкнення механической подачі горизонтальной головки
12. Маховичок переміщення горизонтальной головки
13. Маховичок ручного проворота шестерен коробки швидкостей
14. Рукоятка установки частоти обертання шпинделя
15. Рукоятка фиксации нулевого положения вертикальной головки
16. Пульт керування верстатом

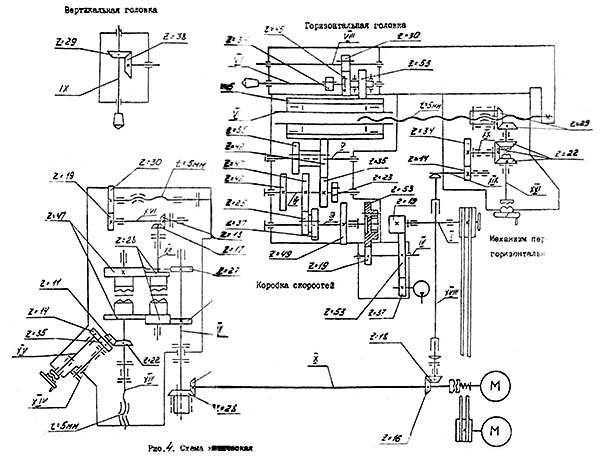

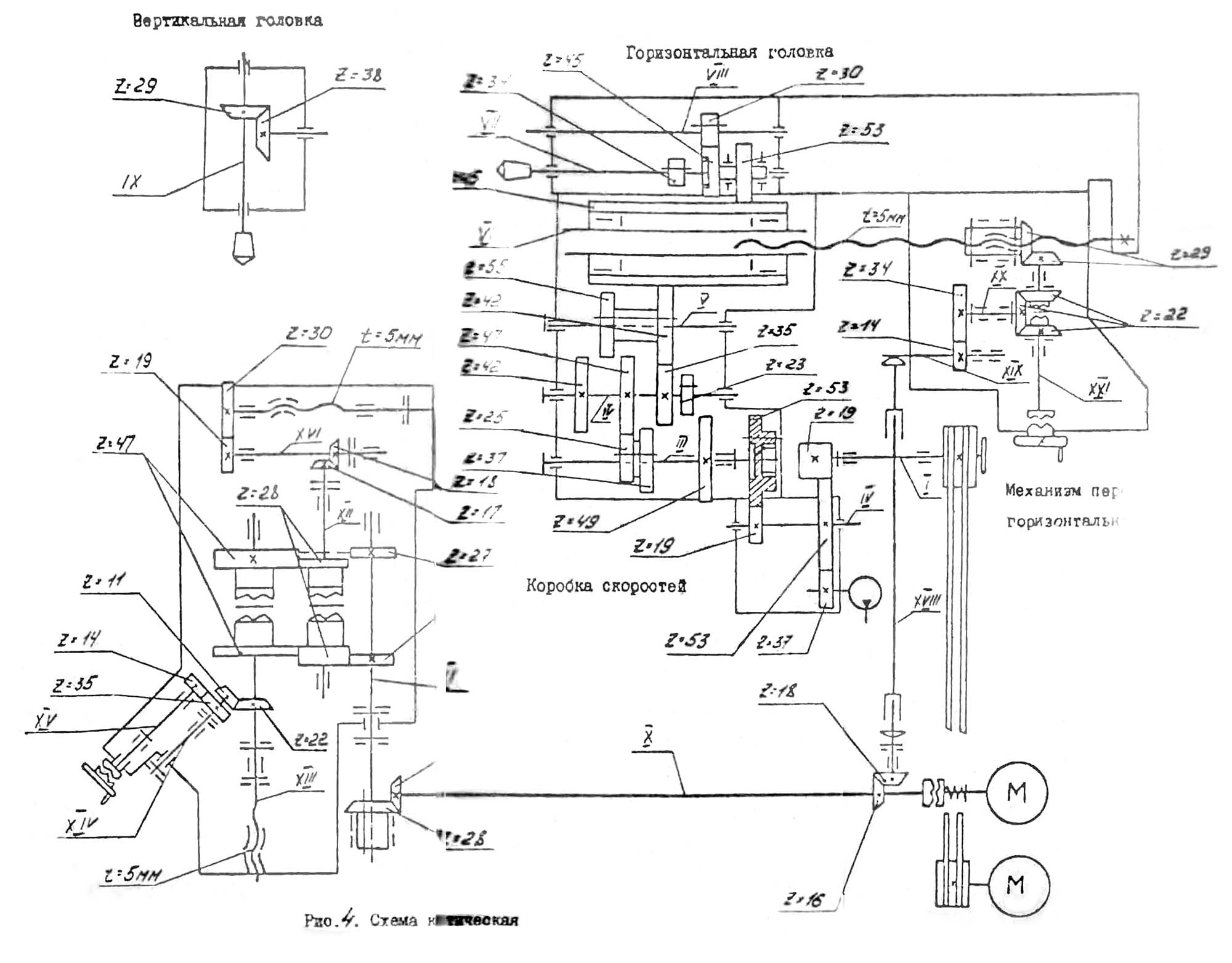

Кінематична схема фрезерного верстата ВМ-131ВФ1

Кінематична схема фрезерного верстата ВМ-131ВФ1

Кінематична схема фрезерного верстата ВМ-131ВФ1. Дивитись у збільшеному масштабі

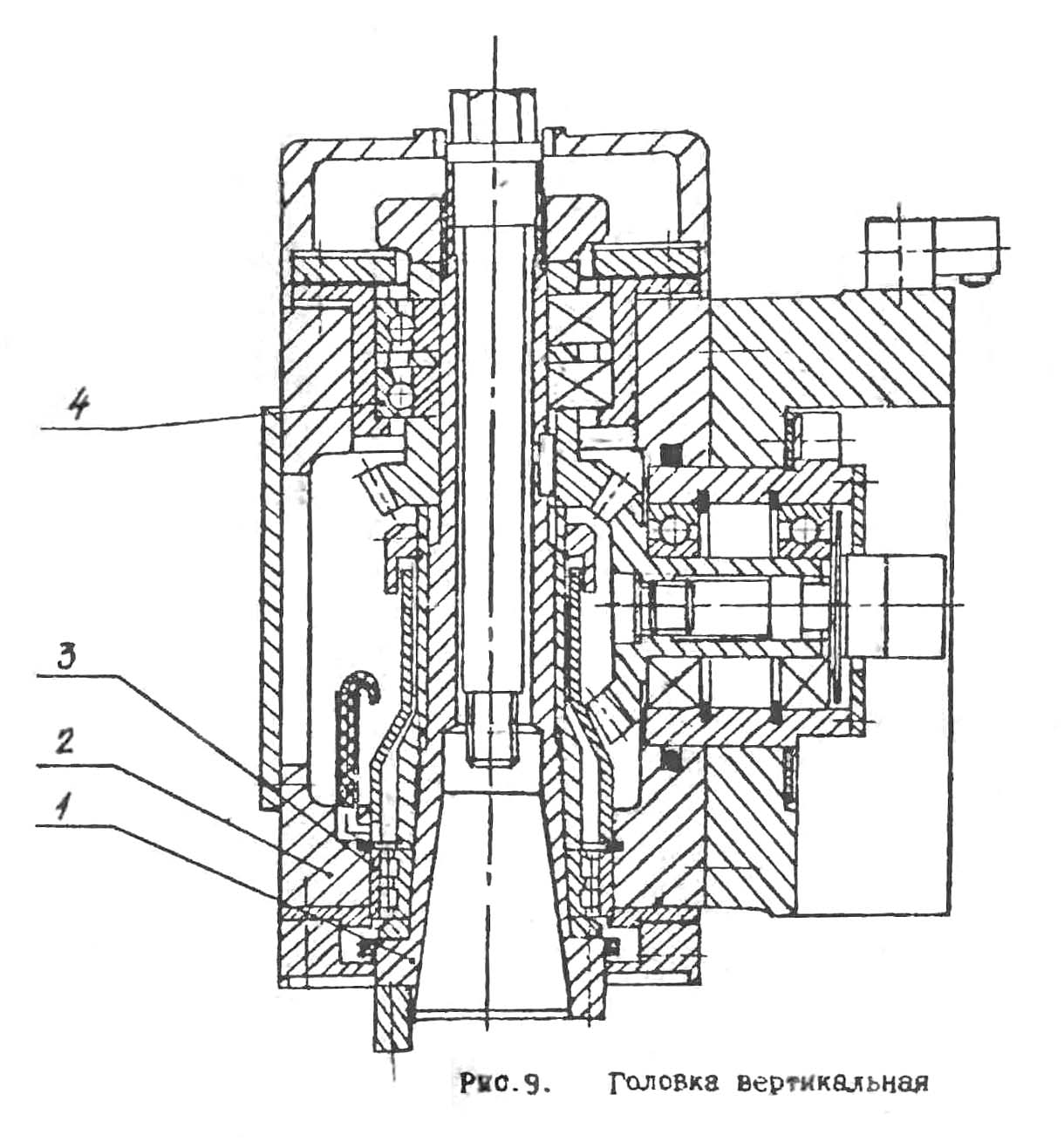

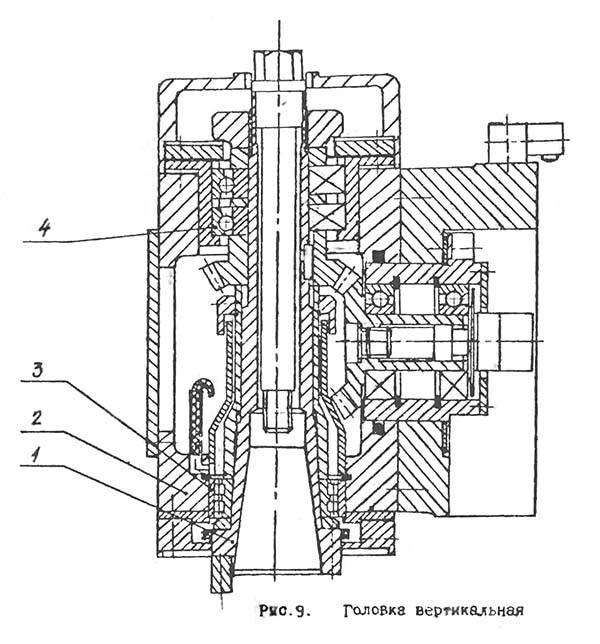

Вертикальная фрезерна головка широкоуніверсального фрезерного верстата ВМ-131ВФ1

Вертикальная фрезерна головка широкоуніверсального фрезерного верстата ВМ-131ВФ1. Дивитись у збільшеному масштабі

ВМ-131ВФ1 Верстат фрезерный широкоуніверсальний. Відеоролик.

Технічні характеристики фрезерного верстата ВМ131ВФ1

Наименование параметра	ВМ-130В	ВМ-131ВФ1	ВМ-132
Основні параметри верстата
Класс точності по ГОСТ 8-82	В	В	В
Розміри рабочей поверхности горизонтального (углового) стола, мм	250 х 630	250 х 630	250 х 630
Розміри рабочей поверхности вертикального стола (основного), мм	160 х 500		160 х 500
Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм	60..360	60..360	60..360
Рабочий стол
Максимальная нагрузка на стол (по центру), кг	140		140
Число Т-образных пазов Розміри Т-образных пазов	3	4	4
Наибольшее продольное перемещение стола (по си X), мм	250	250/ 245	250
Наибольшее вертикальное перемещение стола (ручное/ от механической подачі) (по си Z), мм	300	300/ 295	300
Наибольшее поперечное перемещение вертикальной головки (по си Y), мм	200	200	200
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,02	0,02	0,02
Скорость швидкого продольного ходу стола (по си X), мм/мин	800		2400
Скорость швидкого поперечного ходу головки (по си Y), мм/мин	800		2400
Скорость швидкого вертикального ходу стола (по си Z), мм/мин	800		2400
Число ступеней рабочих подач стола	9	Б/с	Б/с
Число ступеней рабочих подач шпиндельной бабки	9	Б/с	Б/с
Пределы продольных рабочих подач стола (по си X), мм/мин	10..400	12..1250	12..1250
Пределы поперечных рабочих подач шпиндельной бабки (по си Y), мм/мин	10..400		12..1250
Пределы вертикальних рабочих подач стола (по си Z), мм/мин	10..400		12..1250
Наибольшее усилие, допускаемое для поздовжньої подачі (по оси X), (кгс)	316
Наибольшее усилие, допускаемое для поперечної подачі (по оси Y), (кгс)	572
Наибольшее усилие, допускаемое для вертикальной подачі (по оси Z), (кгс)	498
Горизонтальный шпиндель
Частота обертання горизонтального шпинделя, об/мин	45..2000	45..2000	45..2000
Количество швидкостей горизонтального шпинделя	12	12	12
Внутренний конус горизонтального шпинделя.	Морзе 4	40АТ5	ISO 40
Торможение шпинделя	есть		есть
Предохранение шпинделя от перегрузки (муфта)	есть		есть
Сверлильно-фрезерна поворотная головка
Частота обертання шпинделя сверлильно-фрезерной поворотной головки, об/мин	90..4000	90..4000
Количество швидкостей шпинделя сверлильно-фрезерной поворотной головки	12	12
Наибольшее перемещение гильзы (пиноли) вертикального шпинделя, мм	60
Механическая подача шпинделя сверлильно-фрезерной поворотной головки, мм/об	0,05
Расстояние от торца шпинделя сверлильно-фрезерной головки до стола, мм	335
Расстояние от оси шпинделя сверлильно-фрезерной головки до направляючих станины (вылет), мм
Внутренний конус шпинделя сверлильно-фрезерной головки.	Морзе 2
Фрезерно-расточная поворотная головка
Частота обертання шпинделя фрезерно-расточной поворотной головки, об/мин	45..2000		45..2000
Количество швидкостей шпинделя фрезерно-расточной поворотной головки	12		12
Расстояние от торца шпинделя фрезерно-расточной головки до стола, мм	330
Расстояние от оси шпинделя фрезерно-расточной головки до направляючих станины (вылет), мм
Угол поворота фрезерно-расточной головки в вертикальной плоскости, мм	±90°	±45°	±45°
Внутренний конус шпинделя фрезерно-расточной поворотной головки.	Морзе 4	40АТ5	ISO 40
Привод
Количество електродвигателей на станке	2	3	3
Електродвигун приводу головного руху, кВт (об/мин)	2,2	3,0 (1430)	3,0 (1430)
Електродвигун приводу подач, Н • м	-	14
Електродвигун насоса охлаждающей жидкости, кВт	0,12 (2800)	0,12 (2800)	0,12 (2800)
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	1400 х 1000 х 1720	1380 х 1700 х 1820	1400 х 1100 х 1720
Масса верстата, кг	930	1040	980
