Школьные токарные верстати

Введение

Школьные токарные верстати - учебные универсальные токарно-винторезные верстати используются для всевозможных токарных работ в мастерских школ для политехнического обучения, для малого і среднего бизнеса. Малогабаритные токарные верстати применяются, также, для оснащения ПАРМ (передвижная автомобильная ремонтная мастерская) военного і гражданского назначения.

По своим возможностям школьные токарные верстати находятся между верстатами класса "Хобби" і производственными. Даже самые первые школьные токарные верстати имеют основні вузли промышленного токарного верстата: коробку швидкостей і коробку подач. Школьные токарные верстати можно использовать на несложных работах в ремонтных мастерских, тогда как "хоббийные" верстати не предназначены для етого.

Первые школьные токарные верстати ТВШ, ТВШ-2, ТВШ-3, как і множество настольных верстатів класса "Хобби", производились в мастерских технических учебных заведений, в исправительных трудовых учреждених для несовершеннолетних (ТКН) і на нескольких машиностроительных заводах. Со временем выпуск школьных верстатів на етих предприятиях был прекращен.

В настоящее время основным производителем школьных токарных верстатів является Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году. Сегодя завод МАГСО существует в составе ФПГ КомТех-Плюс - http://ktprof.ru.

Завод МАГСО в составе Компании КомТех-Плюс производит, также, учебные фрезерные верстати, сверлильные, заточные і токарные верстати з ЧПУ.

ТВШ-2 (ТВ-2) Школьный токарний верстат

Універсальный токарно-гвинторізний малогабаритный верстат ТВШ-2, один из первых школьных токарников, выпускался в 50..60-х годах прошлого века. Верстат умеет резать три різьби і имеет три подачі.

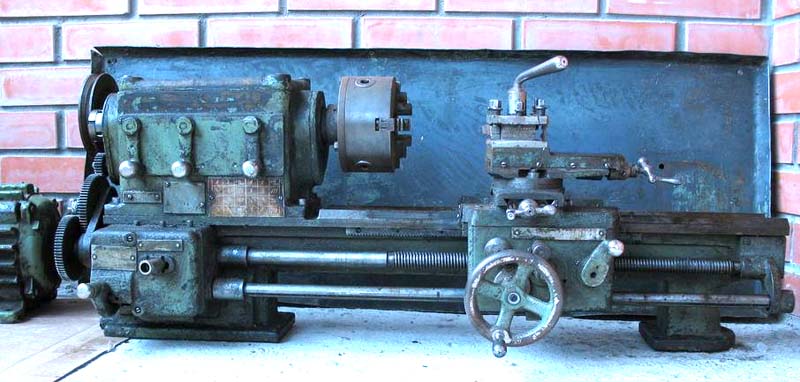

Раннего выпуска універсальний токарно-гвинторізний верстат ТВШ-2 (Чугунная крышка передньої бабки).

Позднего выпуска токарно-гвинторізний верстат ТВШ-2 (Штампованная крышка передньої бабки).

Модернизация школьного токарного верстата ТВШ-2

ТВШ-3 (ТВ-3) Школьный токарний верстат

Школьный токарний верстат ТВШ-3 (ТВ-3) - модернизированный ТВШ-2.

Производители токарно-гвинторізного верстата ТВШ-3 - Техникум г. Энгельс, Исправительные трудовые учреждения для несовершеннолетних (ТКН), Верхнетуринский машиностроительный завод.

ТВШ-3 (ТВ-3) школьные токарно-винторезные верстати, выпускавшиеся в 60-х годах прошлого века. За основу конструкції верстата, по всей видимости, был взят верстат немецкого производства.

В 70-х годах модель ТВШ-3 заменил более совершенный токарно-гвинторізний верстат - ТВ-4.

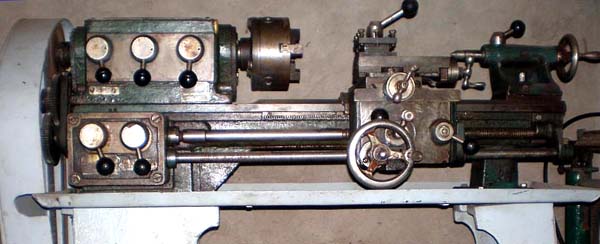

Раннего выпуска універсальний токарно-гвинторізний верстат ТВШ-3

Позднего выпуска універсальний токарно-гвинторізний верстат ТВШ-3

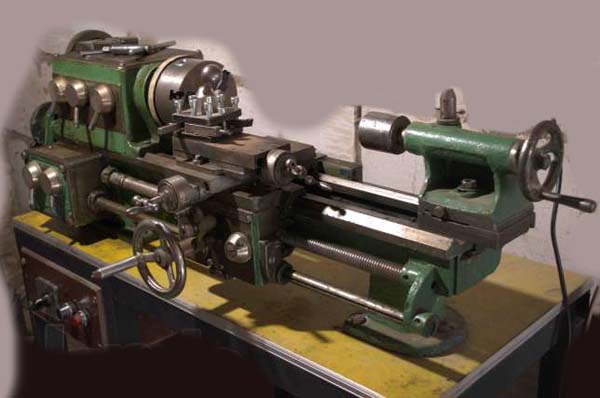

Фото токарно-гвинторізний верстат ТВШ-3

ТВ-4 Школьный токарний верстат

Производитель токарно-гвинторізного верстата ТВ-4 (ТВ4) - Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Верстат ТВ-4 заменил устаревшие первые школьные токарно-винторезные верстати ТВШ-2 і ТВШ-3 (ТВ-3) і выпускался в 70-х годах прошлого века.

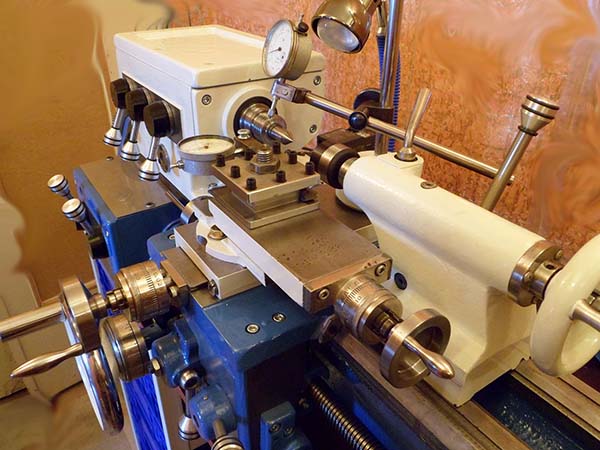

Фото токарно-гвинторізного верстата ТВ-4

ТВ-6 Школьный токарний верстат

Производитель токарно-гвинторізного верстата моделі ТВ-6 - Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Производителем верстата ТВ-6М являлся Дубненский литейно-механический завод "Октябрь" - г. Дубно Ровенской области на Украине.

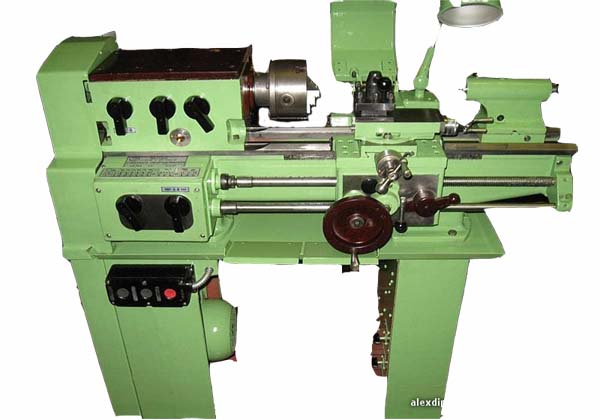

Фото токарно-гвинторізного верстата ТВ-6

Верстат ТВ-6 заменил в производстве токарно-гвинторізний верстат ТВ-4.

ТВ-7 Школьный токарний верстат

Производителем верстата ТВ-7 являлся - Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс.

Учебный токарно-гвинторізний верстат ТВ-7 отличается от верстата моделі ТВ-6 і ТВ-6М конструкцией передньої бабки і коробки швидкостей. В станке моделі ТВ-7 скорости переключаются переброской приводного ремня і при помощи двухскоростной понижающей коробки. Начиная з етой моделі верстата учебные верстати етой серии получили дополнительно три подачі і три метрических різьби.

Скорость обертання шпинделя переключается переброской ремней, поетому исчезли две рукоятки на шпиндельной бабке.

Начиная з моделі верстата ТВ-7, школьные верстати получили 8 подач і научились резать целых 6 резьб.

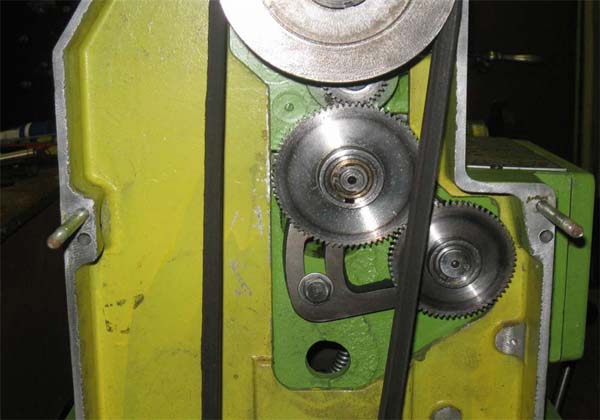

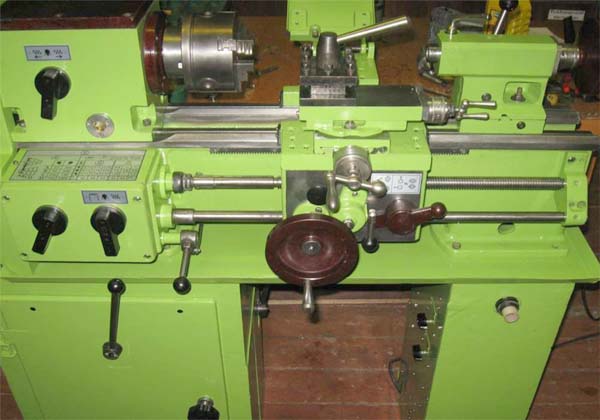

Фото токарно-гвинторізного верстата ТВ-7

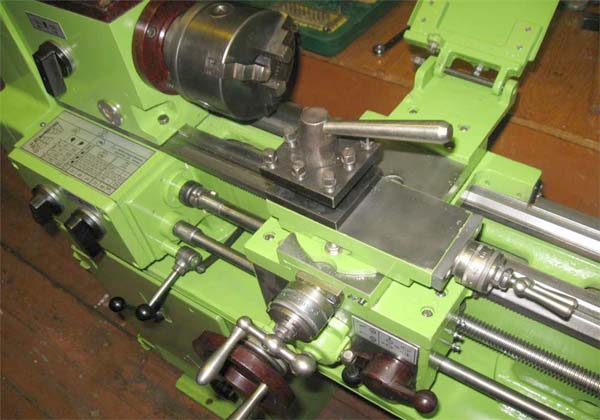

Фото токарно-гвинторізного верстата ТВ-7

Фото токарно-гвинторізного верстата ТВ-7

ТВ-7М Школьный токарний верстат

Производителем учебного токарно-гвинторізного верстата ТВ-7М - является Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс.

Модели верстатів ТВ-7М, ТВ-9, ТВ-11 отличаются только длиной станины и, соответственно, РМЦ. Верстати выпускаются без тумб, в настольном варіанті.

Межцентровые расстояния токарных верстатів ТВ-7М, ТВ-9 і ТВ-11:

• ТВ-7М - РМЦ 275 мм
• ТВ-9 - РМЦ 525 мм
• ТВ-11 - РМЦ 750 мм

Фото токарно-гвинторізного верстата ТВ-7М

ТВ-9 Школьный токарний верстат

Токарно-гвинторізний настільний верстат ТВ-9 выпускается предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс.

Верстат ТВ-9 является настольным универсальным токарно-гвинторізним верстатом і предназначается для всевозможных токарных работ при массе детали 10 кг, в том числе:

• проточка і расточка цилиндрических і конических поверхностей
• сверление
• отрезка
• нарезка резьб
• подрезка торцов

Традиционная наглядная компоновка верстата в сочетании з отработанной кінематичної схемой позволяет уверенно обеспечить токарную обработку з классом точності «Н» в течение длительного срока експлуатации.

В сравнении з предлагаемыми на рынке малогабаритными верстатами - он прост в експлуатации, надежен і долговечен.

Верстат ТВ-9 отличается от токарных верстатів і ТВ-7М і ТВ-11 межцентровым расстоянием, РМЦ:

• ТВ-7М - РМЦ 275 мм
• ТВ-9 - РМЦ 525 мм
• ТВ-11 - РМЦ 750 мм

Фото токарно-гвинторізного верстата ТВ-9

ТВ-11 Школьный токарний верстат

Токарно-гвинторізний настільний верстат ТВ-11 выпускался предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс.

Верстат ТВ-11 является настольным универсальным токарно-гвинторізним верстатом і предназначается для всевозможных токарных работ в том числе точных, в центрах, в патроне, в цанге, для нарізання різьби при массе детали 5 кг, в том числе:

• проточка і расточка цилиндрических і конических поверхностей
• сверление
• отрезка
• нарезка резьб
• подрезка торцов

Верстат обеспечивает высокое качество обработанных поверхностей по форме і шероховатости. При обработке материала сталь 45 з использованием алмазных резцов при проведении отделочных операций достигается шероховатость поверхности Ra не более 0,2 мкм.

Улучшенные динамические характеристики верстата обеспечивают производительные режими при черновой обработке.

Рациональная компоновка верстата, высокая надежность его вузлів, оптимальное расположение органів керування делает верстат удобным в експлуатации і обслуживании. В опорах шпинделя верстата установлены прецизионные радиально-упорные шарикопідшипники, что в сочетании з жесткой конструкцией основних вузлів обеспечивает высокую точность обробки.

Привід головного руху оснащен частотним преобразователем производства фирмы "MITSUBISHI", позволяющим производить бесступенчатое регулювання частоти обертання шпинделя c высоким моментом.

Верстат комплектуется различными принадлежностями і приспособлениями, позволяющими расширить его технологические возможности.

Верстат ТВ-11 отличается от токарных верстатів ТВ-7М і ТВ-9 увеличенным межцентровым расстоянием, РМЦ:

• ТВ-7М - РМЦ 275 мм
• ТВ-9 - РМЦ 525 мм
• ТВ-11 - РМЦ 750 мм

Традиционная наглядная компоновка верстата в сочетании з отработанной кінематичної схемой позволяет уверенно обеспечить токарную обработку з классом точності «Н» в течение длительного срока експлуатации.

В сравнении з предлагаемыми на рынке малогабаритными верстатами - он прост в експлуатации, надежен і долговечен.

Верстат изготавливается класса точності Н.

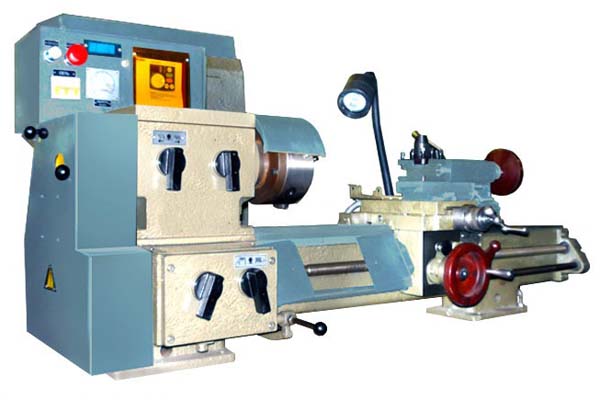

Фото токарно-гвинторізного верстата ТВ-11

16У03П Школьный токарний верстат

Токарно-гвинторізний верстат 16У03П выпускался в СССР предприятием Кироваканский завод прецизионных верстатів г. Кировакан (Ванадзор) и, в настоящее время, производство их прекращено.

Основным назначением верстата было обучение токарномуу делу в школах, профтехучилищах, техникумах, широко используются в лабораториях, учебных і ремонтных мастерских.

16У04П Школьный токарний верстат

Токарно-гвинторізний верстат 16У04П выпускался в СССР предприятием Кироваканский завод прецизионных верстатів г. Кировакан (Ванадзор) и, в настоящее время, производство их прекращено.

Основным назначением верстата было обучение токарномуу делу в школах, профтехучилищах, техникумах, широко используются в лабораториях, учебных і ремонтных мастерских.

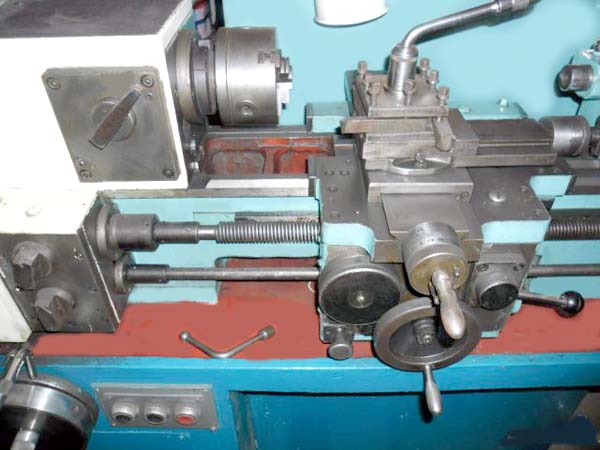

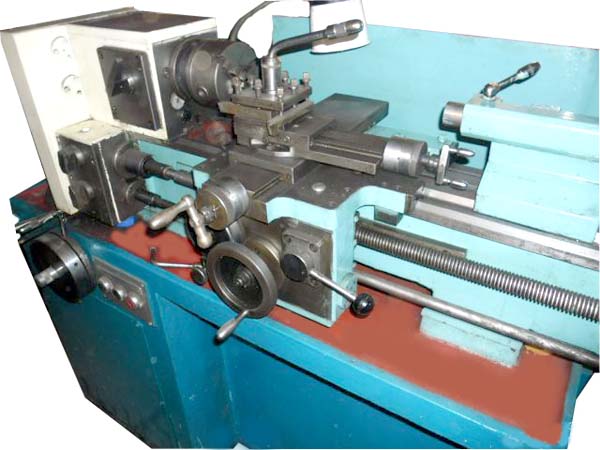

Фото токарного верстата 16У04П

Фото токарного верстата 16У04П

Основні технические характеристики школьных токарных верстатів

Наименование параметра	ТВШ-2 (ТВ-2)	ТВШ-3	ТВ-4	ТВ-6	ТВ-7	ТВ-7М	ТВ-9	ТВ-11
Основні параметри верстата
Класс точності	Н	Н	Н	Н	Н	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	200	200	220	220	220	240
Наибольший диаметр заготовки над суппортом, мм			90	80	100	100	100	110
Высота центров над плоскими направляющими станины, мм	100	100	108	108	120	120	120	130
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	350	350	330	275	525	750
Диаметр стандартного патрона, мм	100	100	100	125	125	125	125	160
Наибольшая длина заготовки в патроне, мм					310	250	500
Наибольшая масса заготовки, кг						5	10
Наибольшая высота держателя резца, мм		10 х 12	10 х 12	12 х 12	16 х 16	16 х 16	16 х 16	16 х 16
Высота от опорной поверхности резца до линии центров, мм		14	12	12	18	18	18
Наибольшее расстояние от оси центров до кромки резцедержателя, мм		90	78	78
Шпиндель
Резьба на переднем кінці шпинделя, мм		М36 х 4	М36 х 4	М36 х 4	М45 х 4,5	М45 х 4,5	М45 х 4,5	М45 х 4,5
Диаметр центрирующей поверхности шпинделя, мм					48	48	48	48
Диаметр сквозного отверстия в шпинделе, мм		15	16	12	18	18	18	18
Конус Морзе шпинделя		№2	№2	№3	№3	№3	№3	№3
Число ступеней частот прямого обертання шпинделя		6	6	6	8	6	6	б/с
Частота прямого обертання шпинделя, об/мин		120, 160, 230, 375, 500, 710	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60, 90, 130, 190, 350, 500, 730, 1000	60, 105, 185, 315, 555, 975	60, 105, 185, 315, 555, 975	40..2000
Торможение шпинделя		нет	нет	нет	нет	нет	нет	есть
Блокировка рукояток		нет	нет	нет	нет	есть	есть	есть
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм		300	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм		нет	0,5	0,5	0,25	0,25	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм		100	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025	0,025	0,025	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм		50	50	85	85	85	85	85
Перемещение резцовых салазок на одно деление лимба, мм		0,025	0,025	0,025	0,025	0,025	0,025	0,025
Угол поворота резцовых салазок, град		±45°	±45°	±40°	±40°	±40°	±40°	±40°
Число ступеней продольных подач суппорта		3	3	3	8	6	6	6
Пределы продольных рабочих подач суппорта, мм/об		0,08; 0,1; 0,12	0,04; 0,05; 0,06	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32	0,1; 0,12; 0,16; 0,20; 0,24; 0,32	0,1; 0,12; 0,16; 0,20; 0,24; 0,32	0,04..0,31
Количество нарезаемых різьб метрических		3	3	3	6	6	6	6
Пределы шагов нарезаемых різьб метрических, мм	0,6; 0,8; 1,0	0,8; 1,0; 1,25	0,6; 0,8; 1,0	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5	0,8; 1,0; 1,25; 1,5; 2,0; 2,5	0,8; 1,0; 1,25; 1,5; 2,0; 2,5	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Задня бабка
Конус Морзе задньої бабки	№2	№2	№2	№2	№2	№2	№2	№2
Наибольшее перемещение пиноли, мм		65	65	65	65	65	65	65
Наибольшее поперечное смещение бабки, мм		±7	±5	±5	±5	±5	±5	±5
Наличие лимба или линейки, перемещение на одно деление лимба, мм	нет	нет	нет	нет	0,025	0,025	0,025	0,025
Електроустаткування
Електродвигун головного привода, кВт		0,6	0,6/ 1	1,1	1,1	0,75	0,75/ 1,1	1,1
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм		1440 х 470 х 1020	1100 х 400 х 1150	1100 х 470 х 110	1050 х 535 х 1200	1120 х 640 х 680	1405 х 620 х 730	1610 х 620 х 730
Масса верстата, кг		280	280	300	400	220	230	245
