1М365 Електроустаткування верстата
Електросхема верстата

Відомості про виробника токарно-револьверного верстата 1М365

Виробник токарно-револьверного верстата моделі 1М365 - Алапаєвський верстатобудівний завод, АСЗ , заснований у 1942 році.

1М365 Верстат токарно-револьверний. Призначення, сфера застосування

Верстат токарно-револьверний 1М365 замінив у серійному виробництві застарілу модель 1П365 та був замінений на більш досконалу модель 1Е365БП .

Універсальні токарно-револьверні верстати 1М365 призначені для високопродуктивної обробки різноманітних деталей з чавуну, сталі та кольорових металів інструментом з твердих сплавів та швидкорізальної сталі деталей з штучних заготовок (поковок, штампувань, виливків тощо) діаметром до 500 мм та ін. до 80 мм.

Верстати 1М365 призначені для обробки в патроні штучних заготовок з найбільшим діаметром обробки над станиною 500 мм, виготовлення яких вимагає виконання ряду послідовних переходів: обточування, свердління, розточування, розгортання, нарізування різьблення та ін. в умовах серійного виробництва.

На верстатах 1М365 можна виконувати чорнове та чистове точення, розточування, свердління, зенкерування, розгортання та нарізування різьблення спеціальними пристроями.

Особливості конструкції та принцип роботи верстата 1М365

Токарно-револьверні верстати 1М365 мають револьверний супорт із шестигранною револьверною головкою з вертикальною віссю обертання. Поперечний супорт мостового типу з передньою чотиригранною головкою і заднім тримачом на один різець. У спеціальному різцетримачі можна встановлювати кілька різців.

Оброблювана деталь закріплюється у звичайному самоцентруючому або пневматичному патроні. Весь необхідний для даної операції комплект різальних інструментів встановлюється в шестипозиційній револьверній головці та чотиристоронньому різцетримачі супорта.

На верстаті 1М365 деталь може бути оброблена у шести позиціях. Можлива паралельна робота інструментів, встановлених у револьверній головці, та інструментів, встановлених у різцетримачі супорта.

Інструмент та обмежувачі ходу супортів (упори) встановлюються з таким розрахунком, щоб оброблена деталь отримала після обробки задані розміри.

Компонування вузлів загальноприйняте для цього типорозміру універсальних револьверних верстатів. Все керування коробки швидкостей та коробки подач гідравлічне. Вибір чисел оборотів шпинделя та величин подач на всіх моделях преселективний.

Перемикання чисел оборотів шпинделя та величин подач відбувається при повільному повороті шестерень.

Станина верстата 1М365 жорсткої конструкції з плоскими напрямними. Монтується на двох тумбах, на які встановлюється корито для збору стружки та рідини, що охолоджує. У корита є два баки: один для олії гідроприводу та мастила, інший для охолодної рідини. У лівій тумбі станини монтується електродвигун головного приводу верстата. Задня стінка станини має два вікна для вільного виходу стружки.

Габарит робочого простору токарно-револьверного верстата 1М365

Габарит робочого простору верстата 1м365

Посадочні та приєднувальні бази токарно-револьверного верстата 1М365. Шпіндель

Посадочні та приєднувальні бази верстата 1м365

Револьверна головка токарно-револьверного верстата 1м365

Револьверна головка токарно-револьверного верстата 1М365 Дивитись у збільшеному масштабі

Загальний вигляд токарного токарно револьверного верстата 1М365

Фото токарно-револьверного верстата 1М365

Фото токарного револьверного верстата 1М365. Дивитись у збільшеному масштабі

Фото токарно-револьверного верстата 1м365

Фото токарного револьверного верстата 1М365. Дивитись у збільшеному масштабі

Фото токарно-револьверного верстата 1м365

Фото токарного револьверного верстата 1М365. Дивитись у збільшеному масштабі

Фото токарно-револьверного верстата 1м365

Фото токарного револьверного верстата 1М365. Дивитись у збільшеному масштабі

Розташування складових частинин токарно-револьверного верстата 1М365

Розташування основних вузлів токарно-револьверного верстата 1м365

Фото токарного револьверного верстата 1М365. Дивитись у збільшеному масштабі

Перелік складових частинин токарно-револьверного верстата 1М365

Основні вузли верстата:

• Гідравлічне обладнання - 42 117 000 грн
• Коробка швидкостей – 65.20.00 СП
• Пневмообладнання - 1П365.33.00
• Керування коробкою швидкостей – 65.25.00 СП
• Пристрій, що захищає з екраном - 65.09.000
• Охолодження – 1П365.12.00
• Супорт поперечний – 65.60.00 СП
• Головка різцева - РГ 16.000 СП
• Фартух поперечного супорта - 65.50.00_СП
• Комплект інструменту та приладдя - 1М365.15.00.00
• Супорт револьверний - АР 37.707.000-1
• Фартух револьверного супорта - 65.55.00 СП
• Станина - АР 42.103.000
• Електроустаткування - 1М365.90.00.00
• Привід вспомогательный - 65.82.00 СП
• Коробка передач - 65.30.00 СП
• Коробка подач - 65.40.00 СП
• Керування коробкой подач гідравлическое - 65.45.00 СП

Розташування органів керування токарно-револьверним верстатом 1М365

Розташування органів керування токарним верстатом 1м365

Фото токарного револьверного верстата 1М365. Дивитись у збільшеному масштабі

Список органів керування токарно-револьверним верстатом 1М365

1. Рукоятка: Зажим і разжим штучной заготовки в пневмопатроне
2. Рукоятка: Пуск, останов і реверс шпинделя
3. Кнопка: Останов головного електродвигуна
4. Кран: Предварительная установка частоти обертання шпинделя
5. Кнопка: Пуск головного електродвигуна
6. Переключатель: Увімкнення, відключення охлаждения
7. Рукоятка: Переключення частоти обертання шпинделя
8. Рукоятка: Крепление поперечного суппорта к станине
9. Рукоятка: Поворот і зажим резцовой головки
10. Рукоятка: Крепление лимба поперечного суппорта
11. Рукоятка: Крепление револьверного суппорта к станине
12. Рукоятка: Увімкнення поздовжньої подачі револьверного суппорта
13. Лампа: Сигнальная лампа окончания поворота револьверної головки
14. Кнопка: Подъем револьверної головки в переднем положении револьверного суппорта
15. Переключатель: Переключатель робочого і наладочного режима поворота револьверної головки
16. Кнопка: Поворот револьверної головки в наладочном режиме
17. Рукоятка: Реверс подач револьверного суппорта
18. Маховик: Ручное продольное перемещение револьверного суппорта
19. Рукоятка: Увімкнення поперечної подачі поперечного суппорта
20. Рукоятка: Увімкнення ускоренного ходу револьверного суппорта
21. Рукоятка: Реверс подач поперечного суппорта
22. Маховик: Ручное поперечное перемещение поперечного суппорта
23. Рукоятка: Увімкнення поздовжньої подачі поперечного суппорта
24. Рукоятка: Увімкнення продольного ускоренного ходу поперечного суппорта
25. Маховик: Ручное продольное перемещение поперечного суппорта
26. Переключатель: Увімкнення і вимкнення освещения
27. Кран: Предварительная установка величины подачі револьверного суппорта
28. Кран: Предварительная установка величины подачі поперечного суппорта
29. Рукоятка: Увімкнення крупного і мелкого ряда подач

Електроустаткування токарно-револьверного верстата 1М365

На станке установлены трехфазные короткозамкнутые електродвигатели (номинальное рабочее напряжение 380 V, напряжение освещения 24 V, частота 50 Hz).

Электрические схеми (рис. 7, 8, 9) верстата просты і надежны, електрические машины і аппараты имеют индивидуальную і общую защиту от перегрузок і коротких замыканий.

Для подачі охлаждающей жидкости предварительно нажмите кнопку ПУСК (КУ2) і поверните рукоятку переключателя електронасоса в положение ВКЛЮЧЕНО.

Монтажные схеми верстата і електрошафи показаны на рис. 8 і 9.

Верстат присоедините к общей схеме заземления согласно действующим нормам техники безопасности.

При осмотре или ремонтi електроапаратури вводный автомат включите.

Підшипники електродвигателей смажьте через 4000 часов роботи, но не реже одного раза в год з предварительной промывкой их бензином

Пусковую аппаратуру регулярно очищайте от пыли і копоти, а ослабшие соединения проводов подтягивайте.

Автоматический выключатель рассчитан для роботи до полного износа без зачистки контактов і замены каких-либо частин.

Електроустаткування револьверної головки обеспечивает три режима роботи:

1. Рабочий режим - автоматический поворот револьверної головки при отходе револьверного суппорта в исходное положение
2. Наладочный режим - ручні повороты в исходном положении
3. Подъем револьверної головки в переднем положении

После прихода револьверної головки в исходное положение нажимается конечный выключатель ПВ1 и, если переключатель ВН установлен в положение РАБОТА, то включается електромагнит Э1 — происходит подъем револьверної головки і її разжим. В начале ходу нажимается конечный выключатель ПВ2, а в кінці ходу освобождается конечный выключатель ПВЗ. Выключатели ПВ2 і ПВЗ включают електромагнит Э2, в результате происходит поворот револьверної головки. В начале поворота нажимается конечный выключатель ПВ4, а в кінці ходу освобождается ПВ5, который включает реле P1 з самоблокировкой. Контакты Р1 отключают електромагнит Э1 — револьверна головка опускается і происходит її фиксация і зажим.

В начале зажиму нажимаются конечный выключатель ПВЗ, а в кінці — освобождается ПВ2, который отключает електромагнит Э2. Механізм поворота возвращается в исходное положение. В исходном положении его освобождается конечный выключатель ПВ4.

Выключатель ПВ4 і реле Р1 включают сигнальную лампу ЛС. При ходе револьверної головки вперед освобождается выключатель ПВ1 і схема готова к новому повороту револьверної головки.

При необходимости поворота револьверної головки, без ходу її вперед, переключатель ВН установите в положение НАЛАДКА, тогда при нажатии кнопки КУЗ револьверна головка повернется на одну позицию

Для поворота її в следующую позицию снова нажмите кнопку КУЗ, в результате чего отключится і включится Р2.

При необходимости поднимите револьверную головку в переднее положение: нажмите на кнопку КУ4, при етом отключается з самоблокировкой, реле РЗ. Реле РЗ включает електромагнит Э1, а Э2 не включается до тех пор, пока головка не придет в исходное положение. В исходном положении срабатывает выключатель ПВ1, который отключит реле РЗ. Нормально замкнутый контакт реле РЗ включит електромагнит Э2, произойдет поворот револьверної головки.

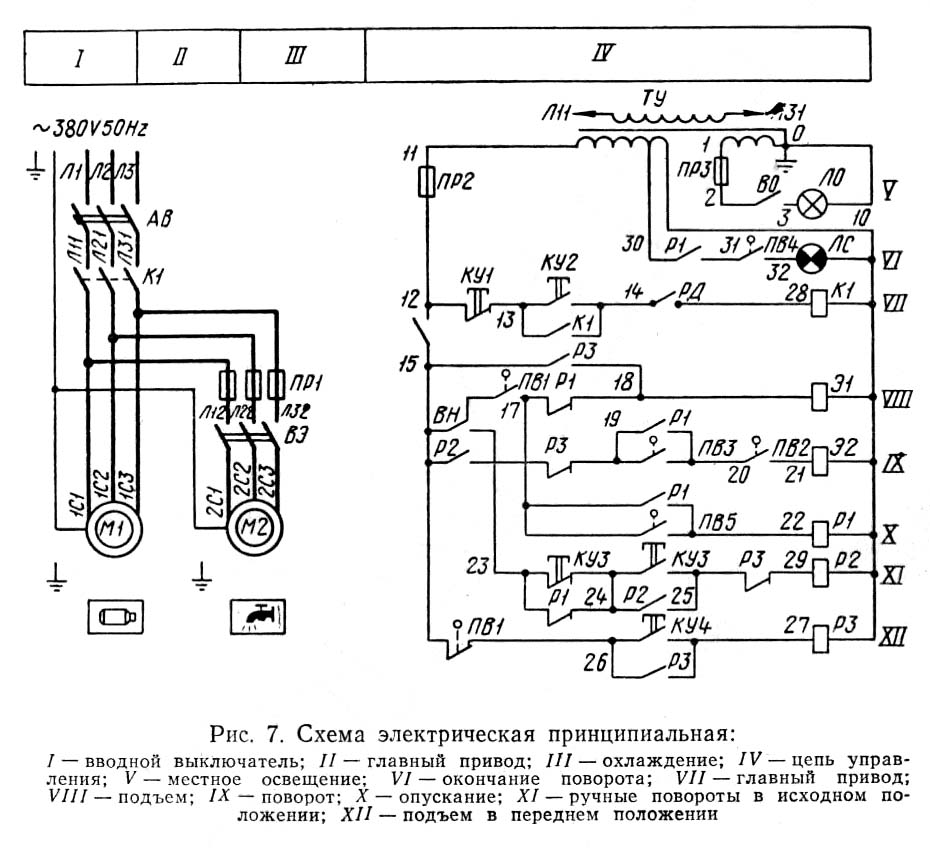

Схема електрична токарно-револьверного верстата 1М365

Електрична схема токарно-револьверного верстата 1м365

Електрична схема токарно-револьверного верстата 1м365. Дивитись у збільшеному масштабі

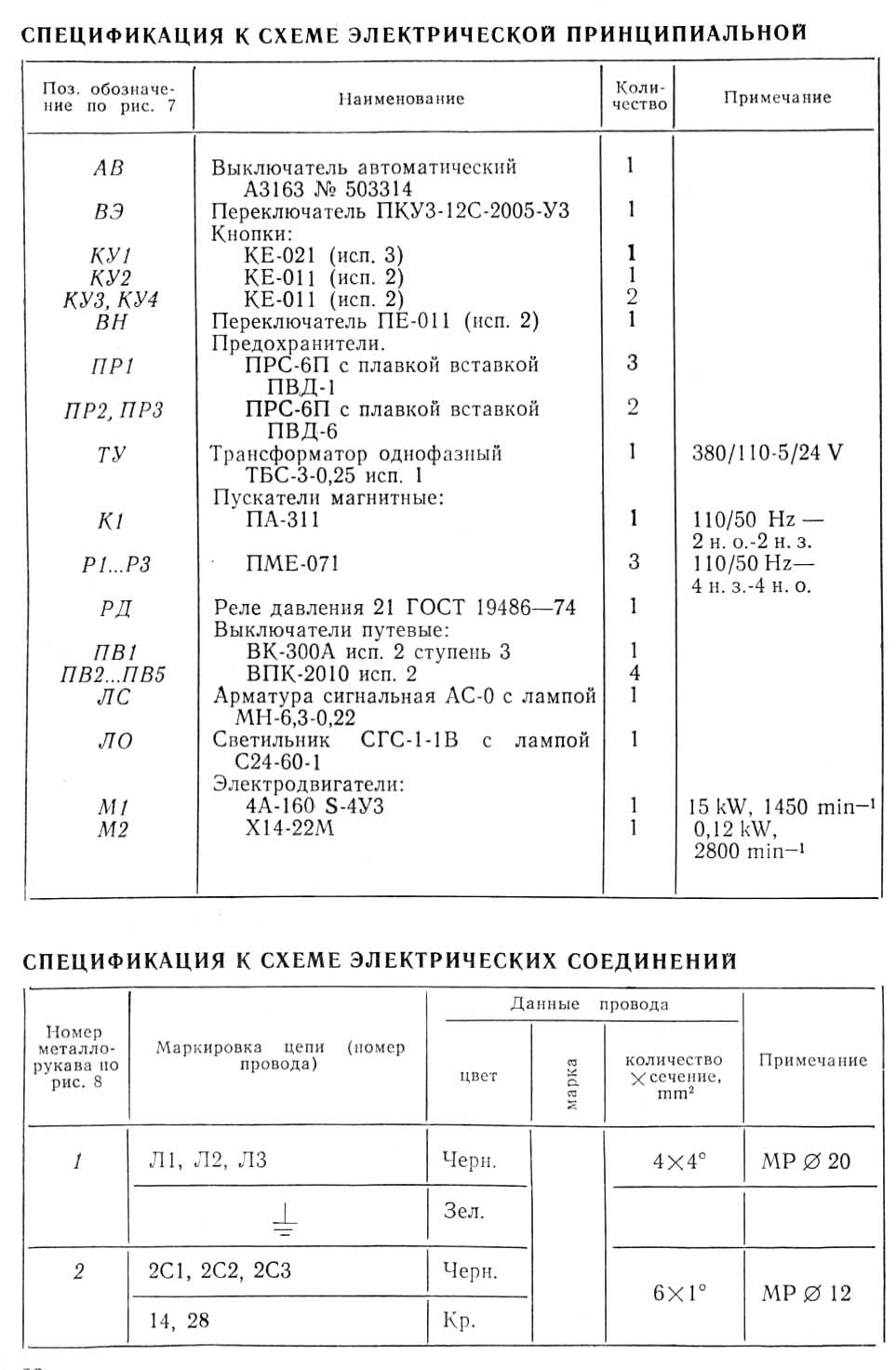

Список елементів токарного верстата 1М365

Список елементів токарно-револьверного верстата 1М365. Дивитись у збільшеному масштабі

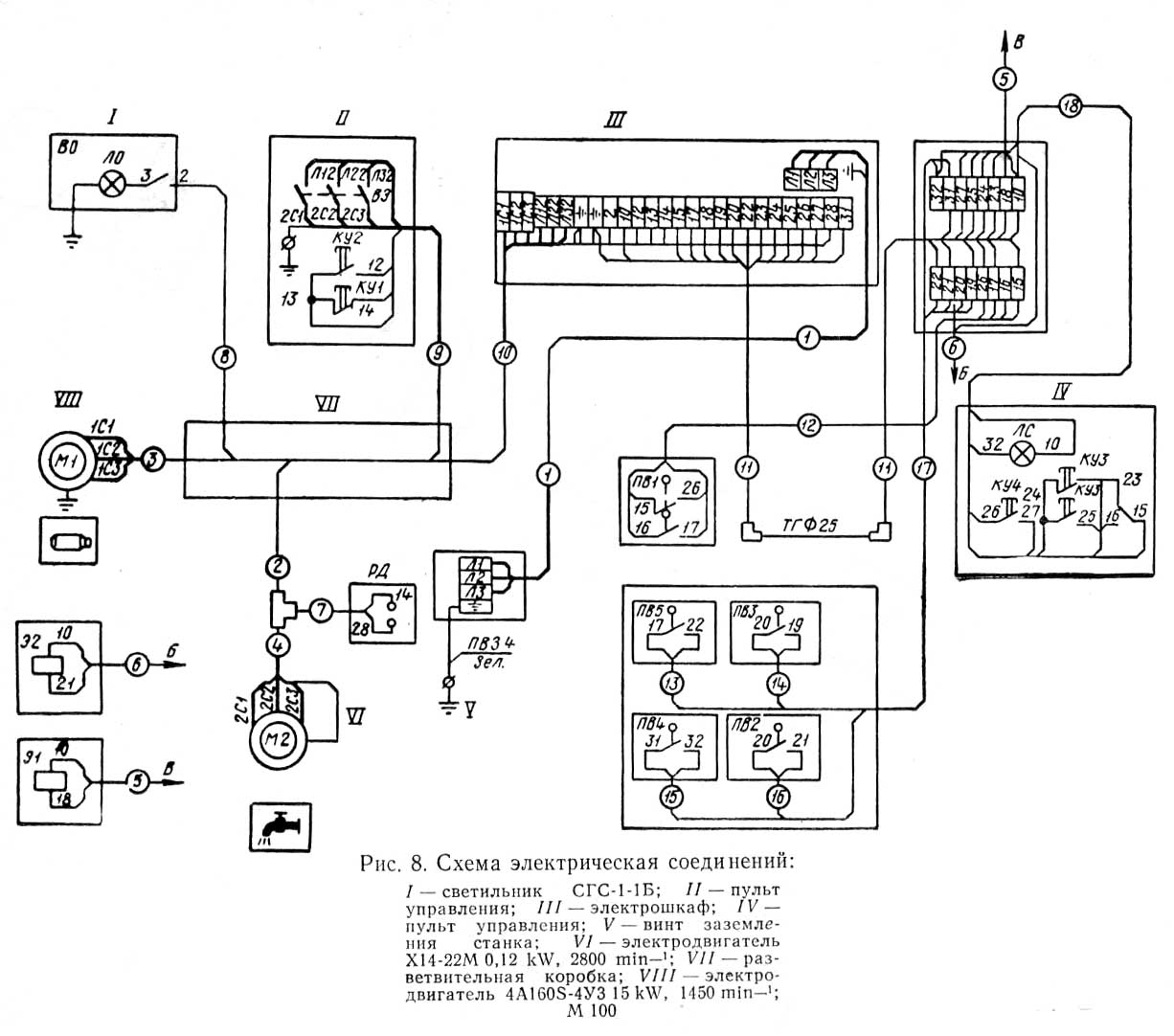

Схема з'єднань токарного верстата 1М365

Схема з'єднань токарно-револьверного верстата 1М365. Дивитись у збільшеному масштабі

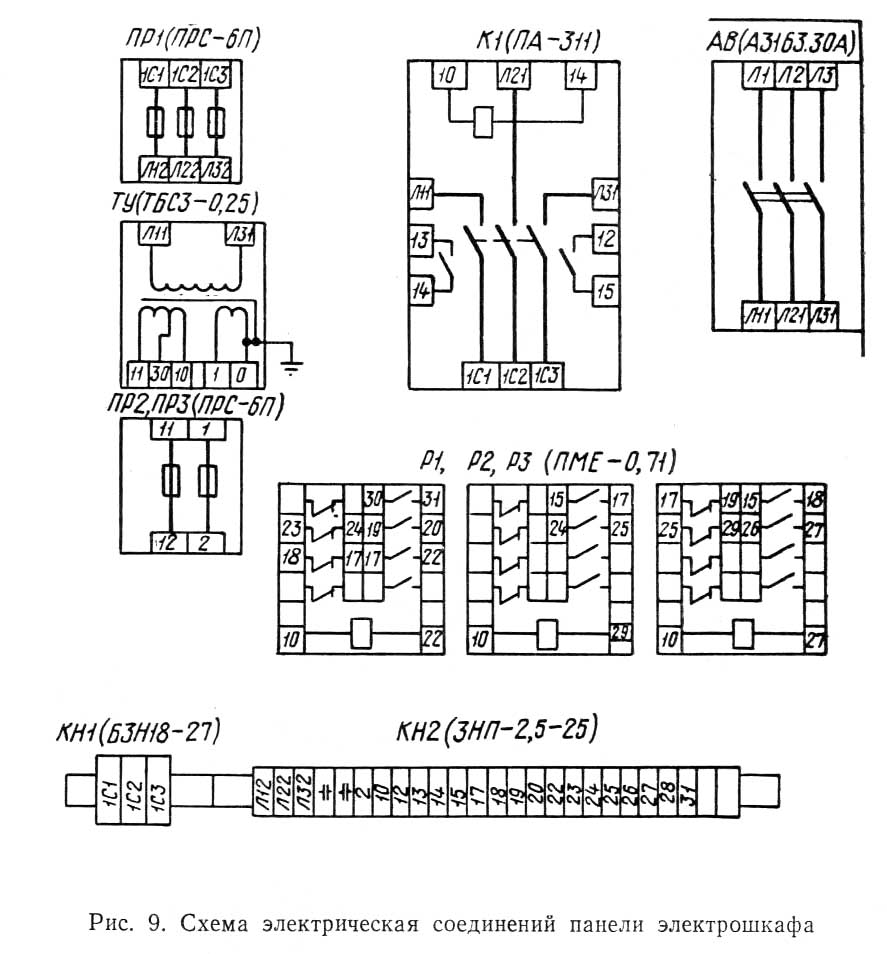

Схема з'єднань електрошафи токарного верстата 1М365

Схема з'єднань електрошафи токарно-револьверного верстата 1М365. Дивитись у збільшеному масштабі

1М365 Верстат токарно-револьверний. Відеоролик.

Технічні характеристики верстата 1М365

Наименование параметра	1М365	1П365	1П371
Основні параметри верстата
Наибольший диаметр обрабатываемого вироби над станиной, мм	500	500	630
Наибольший диаметр обрабатываемого вироби над поперечным суппортом, мм	320	320	420
Высота центров, мм	250	250	315
Расстояние от торца шпинделя до револьверної головки, мм	275..1000	275..1000	320..1400
Шпиндель
Диаметр отверстия в шпинделе, мм	80	80	125
Количество рабочих швидкостей шпинделя	12	12	12
Пределы чисел оборотів шпинделя, об/мин	34..1500	34..1500	20..893
Пределы чисел оборотів шпинделя (обратное вращение), об/мин	34..1500	34..1500	19..818
Кінець шпинделя фланцевый по ГОСТ 12595-75	1-8Ц	1-8Ц	1-8Ц
Наибольший крутящий момент на шпинделе не менее, Нм (кг*м)		123	260
Револьверний суппорт
Тип револьверної головки по ГОСТ 3859-72	2 шестигранная	2 шестигранная	2 шестигранная
Количество инструментов в револьверній головці	6	6	6
Диаметр отверстия под инструмент в револьверній головці, мм	95Н7	95Н7	125Н7
Наибольшее продольное перемещение револьверного суппорта, мм	725	725	1080
Количество ступеней подач	13	13	13
Диапазон швидкостей продольных подач револьверного суппорта, I ряд, мм/об (количество ступеней)	0,09..1,35 (9)	0,09..1,35 (9)	0,09..1,35 (9)
Диапазон швидкостей продольных подач револьверного суппорта, II ряд, мм/об (количество ступеней)	0,18..2,70 (9)	0,18..2,70 (9)	0,18..2,70 (9)
Скорость швидкого продольного переміщення револьверного суппорта, м/мин (количество ступеней)	6	6	6
Число упоров револьверного суппорта	6	6	6
Перемещение на одно деление лимба, мм	0,2	0,2	0,2
Перемещение на один оборот лимба, мм	45	45	45
Поперечный суппорт
Количество резцов в резцедержателе	4	4	4
Количество резцов в заднем резцедержателе	1	1	нет
Наибольшая ширина х длина резца, мм	20 х 32	20 х 32	25 х 40
Наибольшее перемещение поперечного суппорта продольное/поперечное, мм	725/ 310	725/ 310	1080/ 410
Количество ступеней продольных подач поперечного суппорта	13	13	13
Диапазон швидкостей продольных подач поперечного суппорта, I ряд, мм/об (число ступеней)	0,09..1,35 (9)	0,09..1,35 (9)	0,09..1,35 (9)
Диапазон швидкостей продольных подач поперечного суппорта, II ряд, мм/об (число ступеней)	0,18..2,70 (9)	0,18..2,70 (9)	0,18..2,70 (9)
Количество ступеней поперечных подач поперечного суппорта	12	12	12
Диапазон швидкостей поперечных подач поперечного суппорта, I ряд, мм/об (число ступеней)	0,045..0,7 (9)	0,045..0,7 (9)	0,045..0,7 (9)
Диапазон швидкостей поперечных подач поперечного суппорта, II ряд, мм/об (число ступеней)	0,09..1,35 (9)	0,09..1,35 (9)	0,09..1,35 (9)
Скорость швидкого продольного переміщення суппорта, м/мин	6	6	6
Число упоров продольного переміщення	5	5	5
Число упоров поперечного переміщення	2	2	2
Перемещение на одно деление лимба продольное/поперечное, мм	0,2/ 0,05	0,2/ 0,05	0,2/ 0,05
Перемещение на один оборот лимба продольное/поперечное, мм	45/ 10	45/ 10	45/ 10
Електроустаткування верстата
Количество електродвигателей на станке, кВт	2	2	3
Електродвигун головного привода, кВт (об/мин)	15 (1450)	13 (1450)	22 (1460)
Електродвигун гідропривода, кВт (об/мин)	-	-	1,5 (930)
Електродвигун насоса охлаждения, кВт (об/мин)	0,125 (2800)	0,125 (2800)	0,125 (2800)
Габарити і масса верстата
Габаритные розміри верстата (длина, ширина, высота), мм	3430 х 1500 х 1739	3430 х 1500 х 1655	4230 х 1850 х 1680
Масса верстата , кг	4150	3900	6300
