СНС-12 настільний свердлильний верстат







Відомості про виробника свердлувального настільного верстата СНС-12

Виробник настільно-свердлильного верстата моделі СНС-12 - Алапаєвський верстатобудівний завод, АСЗ та Чебоксарський інструментальний завод .





Верстати, що випускаються Алапаєвським верстатобудівним заводом, АСЗ


СНС-12 Верстат свердлильний настільний. Призначення та сфера застосування

Верстат призначений для свердління отворів у дрібних деталях із чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних та побутових майстерень.

Верстати СНР-12 дозволяють виконувати наступні операції:


Відлік глибини свердління провадиться за плоскою шкалою або упором.

П'ятиступінчасті шківи приводу дозволяють отримувати п'ять швидкостей обертання шпинделя, що забезпечує вільний вибір швидкостей різання.

Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.


Шпиндельний вузол свердлувального верстата СНС-12 - найскладніший і найточніший вузол у верстаті. Шпиндельний вузол монтується у шиндельній бабці. Основні деталі шпиндельного вузла:

Верхня частинина шпинделя має шліци, щоб одержати обертання від приймального шківа, нижня частинина має конус Морзе для кріплення свердлильного патрона.

Шпиндель верстата СНС-12 отримує п'ять швидкостей обертання від п'ятиступінчастиних шківів приводу, що забезпечує вільний вибір швидкостей різання 450, 800, 1410, 2490, 4430 об/хв.

Піноль, всередині якої обертається шпиндель, має хід 100 мм і врівноважена спіральною пружиною, яка повертає піноль у верхнє положення. Піноль піднімається та опускається за допомогою зубчастої рейки та шестерні. Найбільше зусилля різання, яке допускається механізмом - 70 кг.

Кінець шпинделя свердлувального верстата СНС-12 – внутрішній конус Морзе №1, D = 12,065 мм за ГОСТ 25557 (Конуси інструментальні). Щоб встановити на верстат стандартний патрон з укороченим конусом, необхідно встановити оправку за ГОСТ 2682 (Оправки з конусом Морзе для свердлильних патронів).

На верстат СНР-12 можна встановити одну з 4-х оправок за ГОСТ 2682:

Так, використовуючи одну з 4-х оправок, на верстат СНР-12 можна встановити свердлильний патрон одного з 6 типорозмірів за ГОСТ 8522 (Патрони свердлильні трикулачкові).

Приклад умовного позначення свердлильного 3-х кулачкового патрона, типорозміру 16, з конусним приєднувальним отвором В18:

Патрон 16-Б18 ГОСТ 8522-79

Конус Морзе інструментальний укорочений

Конус інструментальний - Конус Морзе - одне з найбільш застосовуваних кріплень інструменту. Був запропонований Стівеном А. Морзе приблизно 1864 року.

Конус Морзе підрозділяється на вісім розмірів - від КМ0 до КМ7 (англійською: MT0-MT7, німецькою: MK0-MK7).

Стандарти на конус Морзе: ГОСТ 25557 (Конуси інструментальні. Основні розміри), ISO 296, DIN 228. Конуси, виготовлені за дюймовими та метричними стандартами, взаємозамінні у всьому, крім різьблення хвостовика.

Для багатьох застосувань довжина конуса Морзе виявилася надмірною . Тому було введено стандарт на дев'ять типорозмірів укорочених конусів Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), ці розміри отримані видаленням більш товстої частинини конуса. Цифра позначення короткого конуса — діаметр товстої частинини конуса в мм.

Російський стандарт на укорочені конуси ГОСТ 9953 Конуси інструментів укорочені .

Російський стандарт на свердлильні патрони ГОСТ 8522 Патрони свердлильні трикулачні .

  1. B7 - конус Морзе КМ0 , D = 7,067 мм;
  2. B10 - конус Морзе КМ1 , D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
  3. B12 - конус Морзе КМ1 , D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
  4. B16 - конус Морзе КМ2 , D = 15,733 мм. Патрон 10-16 (1÷10 мм), Патрон 13-16 (1÷13 мм);
  5. B18 - конус Морзе КМ2 , D = 17,780 мм. Патрон 16-18 (3÷16 мм);
  6. B22 - конус Морзе КМ3 , D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
  7. B24 - конус Морзе КМ3 , D = 23,825 мм;
  8. B32 - конус Морзе КМ4 , D = 31,267 мм;
  9. B45 - конус Морзе КМ5 , D = 44,399 мм.

Де D – діаметр конуса в основній площині.

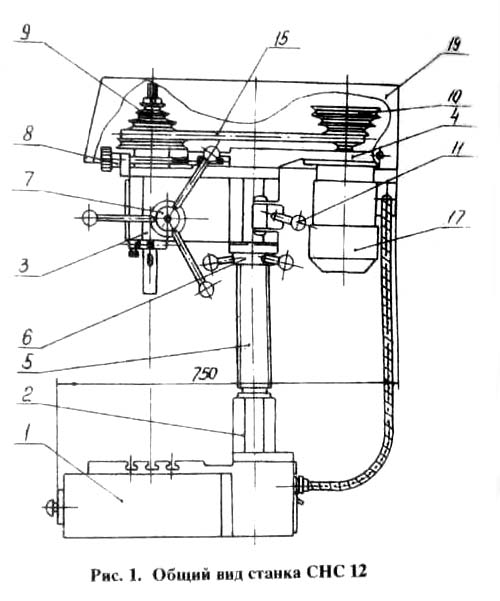

Загальний вигляд свердлильного верстата СНР-12

СНС-12 Загальний вигляд свердлильного верстата

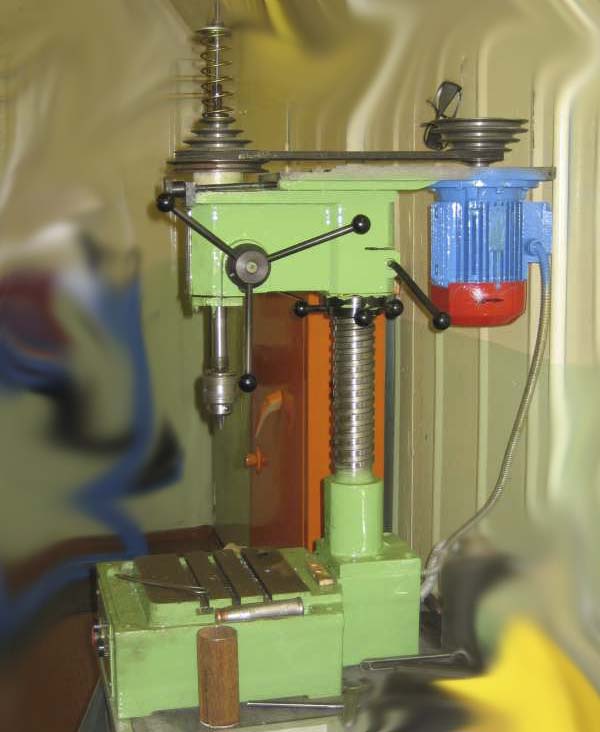

Фото свердлувального верстата СНС-12


СНС-12 Загальний вигляд свердлильного верстата

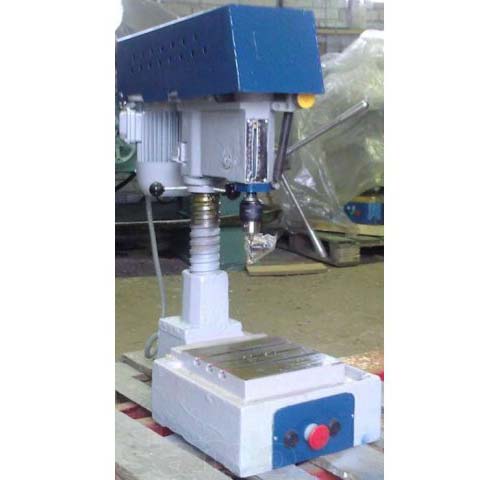

Фото свердлувального верстата СНС-12


СНС-12 Загальний вигляд свердлильного верстата

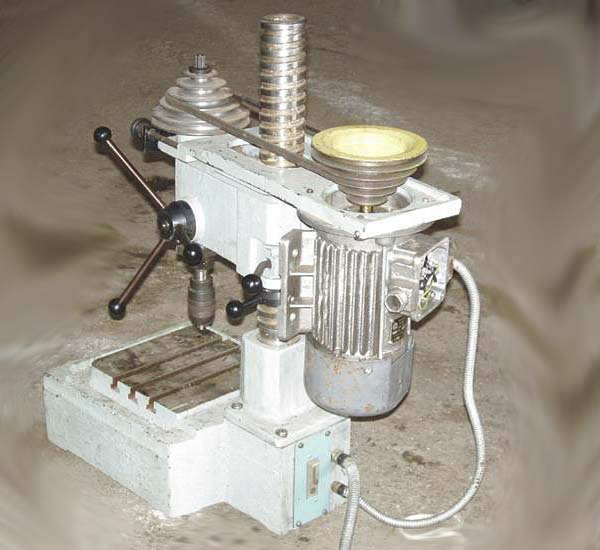

Фото свердлувального верстата СНС-12

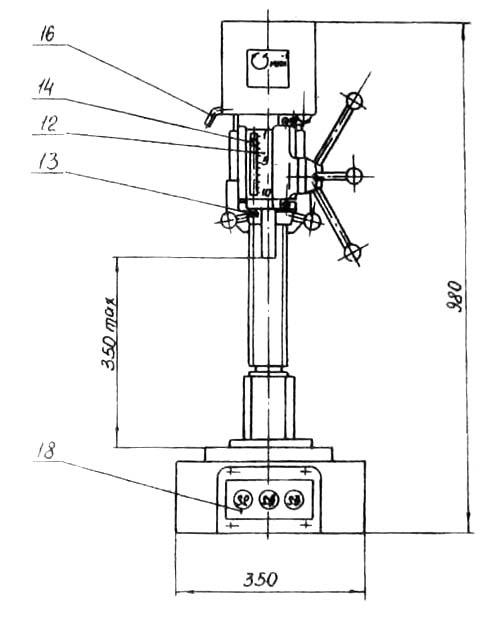

Розташування складових частинин свердлувального верстата СНС-12

СНС-12 Розташування складових частинин настільно-свердлувального верстата

Розташування складових частинин свердлувального верстата СНС-12


СНС-12 Розташування складових частинин настільно-свердлувального верстата

Розташування складових частинин свердлувального верстата СНС-12


Специфікація складових частинин свердлувального верстата СНР-12

  1. Стіл (плита) СНР-12.00.00.004
  2. Кронштейн СНР-12.00.00.005
  3. Хобот (шпиндельна бабка) СНР-12.00.00.002
  4. Плита електродвигуна (підмоторна плита) СНР-12.00.00.003
  5. Колонка (гвинт-стійка) СНР-12.00.00.006
  6. Механізм підйому шпиндельної бабки) СНР-12.00.00.007
  7. Штурвал ручної подачі шпинделя СНР-12.00.00.019
  8. Механізм натягу ременя СНР-12.00.00.035, СНР-12.00.00.036
  9. Черевики СНС-12.00.00.023, СНС-12.00.00.024
  10. Затискний пристрій шпиндельної бабки СНР-12.00.00.026
  11. Лінійка СНР-12.00.00.041
  12. Гвинт СНС-12.00.00.009
  13. Покажчик СНР-12.00.00.031
  14. Ремінь А-1180 IV ГОСТ 12.84.1-89
  15. Електродвигун 4АХ 71 А4У3 ТУ 16-526.694-84
  16. Блок керування СНР 12.00.00.000СБ
  17. Кожух
  18. Стіл фрезерний СНР 12.00.00.000 (СНР 12-01)
  19. Маховик ручного переміщення столу СНР 12.00.00.010 (СНР 12-01)
  20. Маховик ручного переміщення столу СНР 12.00.00.010 (СНР 12-01)
  21. Механізм затиску пінолі СНР 12.00.00.010 (СНР 12-01)



Короткий опис конструкції та роботи настільного свердлувального верстата СНС-12

Шпиндельна бабка

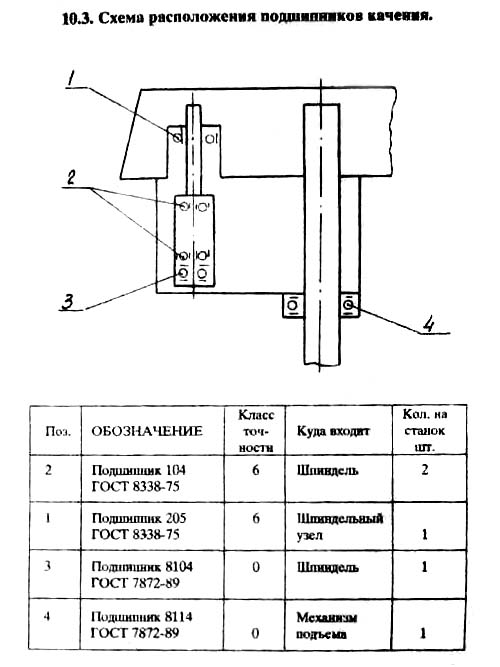

СНС-12 Схема розташування підшипників настільно-свердлильного верстата

Схема розташування підшипників свердлувального верстата СНС-12


Основу шпиндельної бабки складає чавунний корпус.

В корпусе смонтированы шпиндельный узел і механізм натяжения ремня. Сзади к бабке прикреплен електродвигатель. Шпиндельная бабка може перемещаться по винт-стойке і фиксироваться в нужном положении. Для переміщення шпиндельной бабки по винт-стойке 5 (Рис. 1.1а) надо освободить рукоятку зажимного пристроя 11.

Поворотом гайки 6 влево или вправо можно поднять шпиндельную бабку 3.

Шпиндель

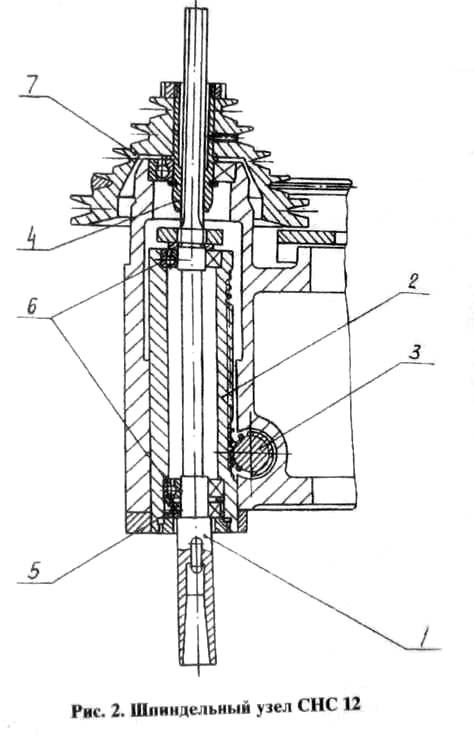

СНС-12 Шпиндель настільно-свердлувального верстата

Шпиндель сверлильного верстата СНС-12


Шпиндельный узел (Рис. 2, 2а) смонтирован в корпусе, а шпиндель 1 - в пиноль-рейке 2 на шарикопідшипниках 5 і 6. Шпиндель получает вращение от втулки 4 і шкива 7 через шлицевое соединение. Подача шпинделя - ручная, осуществляется вращением штурвала при помощи вал-шестерни 3 в пиноли-рейки 2.

В станке СНС-12-01 фиксирование соответствующего положения шпинделя производятся поворотом рукоятки зажиму пиноли поз. 23 (Рис. 1а) через сухарики поз. 8 (Рис. 2а).

Стол і винт стойка

Стол представляет собой отливку, имеющую корито для сбора і відведення стружки. Внутри стола располагается електрообладнання верстата. Блок керування располагается на передньої і задньої стенках стола. На рабочей плоскости стола имеются Т-образные пазы, которые служат для крепления различных пристосувань, а также фрезерного стала к верстату СНС-12-01.

К верхнему платику стола в кронштейне 2 (Рис. 1. 1а) крепится винт-стойка, для исп. 2 Верстата СНС-12, см. приложение 1. крепятся рейка-стойка, по которой перемещается шпиндельна бабка. Винт-стойка з кронштейном соединены неподвижно.

Стол фрезерный (координатный) к верстату СНС-12-01

Стол представляет собой сборочную единицу, состоящую из деталей, перемещающихся во взаимоперпендикулярных направления і соединенных в направляючих типа "ласточкин хвост".




СНС-12 Верстат сверлильный настільний. Відеоролик.



Технічні характеристики верстата СНС-12

Наименование параметра НС-12 СНС-12 СНС-12-01
Основні параметри верстата
Наибольший диаметр сверления, мм 12 12 12
Наибольший диаметр фрезерування, мм - - 12
Наибольшее расстояние от торца шпинделя до стола 20..420 350 350
Расстояние от оси вертикального шпинделя до направляючих стойки (вылет), мм 185
Рабочий стол
Ширина рабочей поверхности стола, мм 360 х 360 250 250
Число Т-образных пазов Розміри Т-образных пазов 3 3 3
Наибольшее перемещение стола, продольное х поперечное, мм - - 250 х 190
Шпиндель
Наибольшее перемещение шпиндельной головки, мм 300
Ход гильзы шпинделя, мм 100 100 100
Частота обертання шпинделя, об/мин 450, 710, 1400, 2500, 4500 400..4500 (5) 400..4500 (5)
Количество швидкостей шпинделя 5 5 5
Конус шпинделя Морзе 2 Морзе 1 В18
Привод
Електродвигун приводу головного руху, кВт (об/мин) 0,65 0,55 (1370) 0,55 (1370)
Габарит і масса верстата
Габарити верстата (длина ширина высота), мм 770 х 465 х 700 750 х 350 х 980 750 х 350 х 980
Масса верстата, кг 121 120 155


    Список литературы

  1. Верстат настольно-сверлильный моделі СНС-12, СНС-12-01 (СФС-12). Руководство по експлуатации СНС-12.00.00.000 РЭ, 1995
  2. СНС-12 ТУ3812-002-00221764-95

  3. Барун В.А. Работа на сверлильных верстатах,1963
  4. Винников И.З., Френкель М.И. Сверловщик, 1971
  5. Вінніков І.З. Свердлильні верстати та робота на них, 1988
  6. Лоскутов B.В Свердлильні та розточувальні верстати, 1981
  7. Панов Ф.С. Робота на верстатах з ЧПУ, 1984
  8. Попов В.М., Гладиліна І.І. Свердлильник, 1958
  9. Сисоєв В.І. Довідник молодого свердлувальника,1962
  10. Тепінкічієв В.К. Металорізальні верстати, 1973
