Виробник токарно-гвинторізного верстата С11МТ - підприємство Машстрой, м. Троян, (Mashstroy – Troyan) , яке входить, в даний час, до верстатобудівного холдингу ЗММ Болгарія Холдинг АТ - найбільший виробник універсальних токарних верстатів у Європі.
Верстат С11МТ, виготовлений на підприємстві ЗММ Слівен АТ, м. Слівен має більший діаметр обробки (600 мм) та більш досконалу конструкцію передньої бабки.

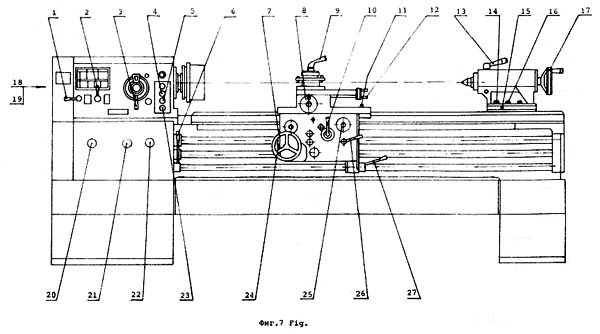

Токарно-гвинторізний верстат С11МТ призначений для виконання різних токарних робіт і нарізування метричної, модульної, дюймової та різьб. Оброблювані деталі встановлюються у центрах чи патроні.
Використовуючи конусну лінійку (опція), можна обробляти конічні поверхні.

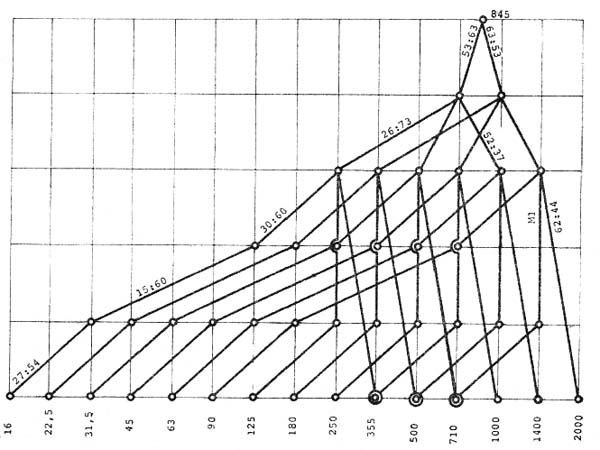

Універсальний токарний верстат С11МТ оснащений 21 прямими та 11 зворотними швидкісними ступенями частоти обертання шпинделя. Швидкісні щаблі верстата вказані у паспорті на малюнках 4-3, 4-4, 4-5 та 4-6.

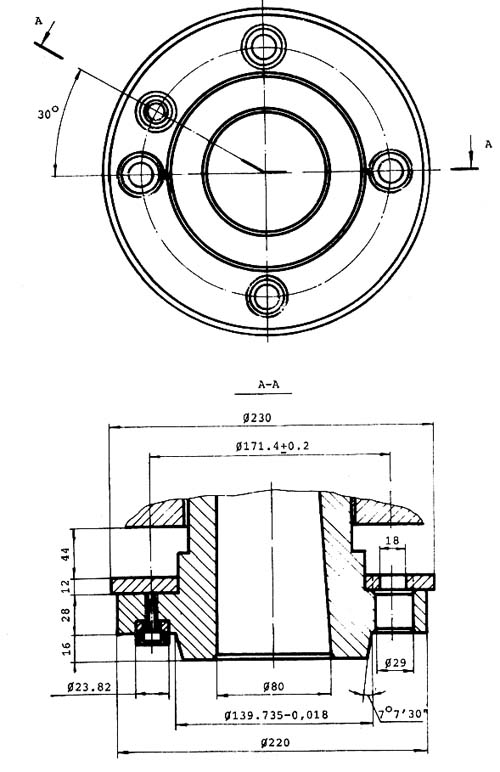

Відповідно до замовлення клієнта верстат С11МТ може бути поставлений з кінцем шпинделя згідно DIN55027/ISO702-III або USAS B-5.9-D1/ ISO702-II (Camlock).
Токарний верстат С11МТ можна налаштувати для нарізування метричної, дюймової, модульної та різьби, як це зазначено на лицьовій табличці верстата.
Шпиндельна система, зубчасті трансмісії та інші механізми в коробці швидкостей змащуються автоматично через масляний зубчастиний насос і шляхом розбризкування.
Механізми в коробці змазуються автоматично поршневим масляним насосом і через розбризкування.

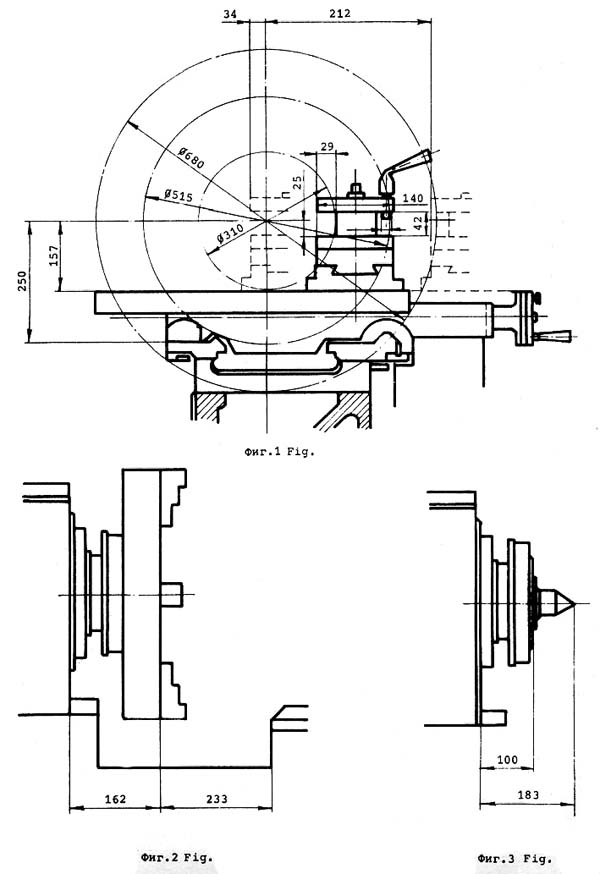

Ескіз супорту верстата Schaublin 13
Ескіз супорту верстата Schaublin 13

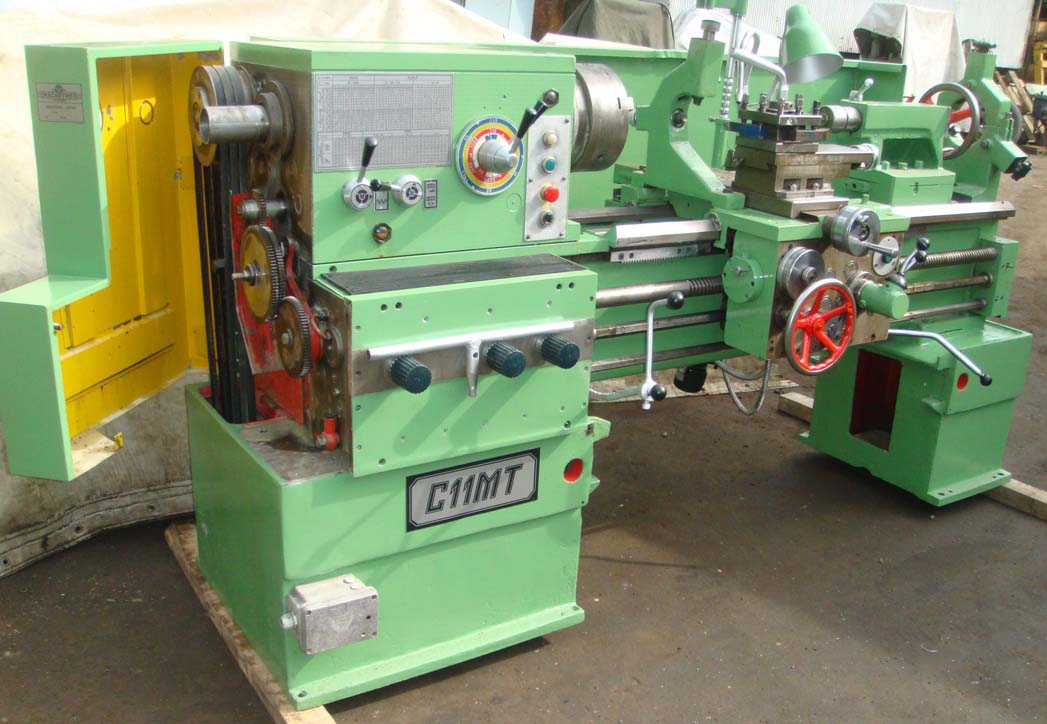

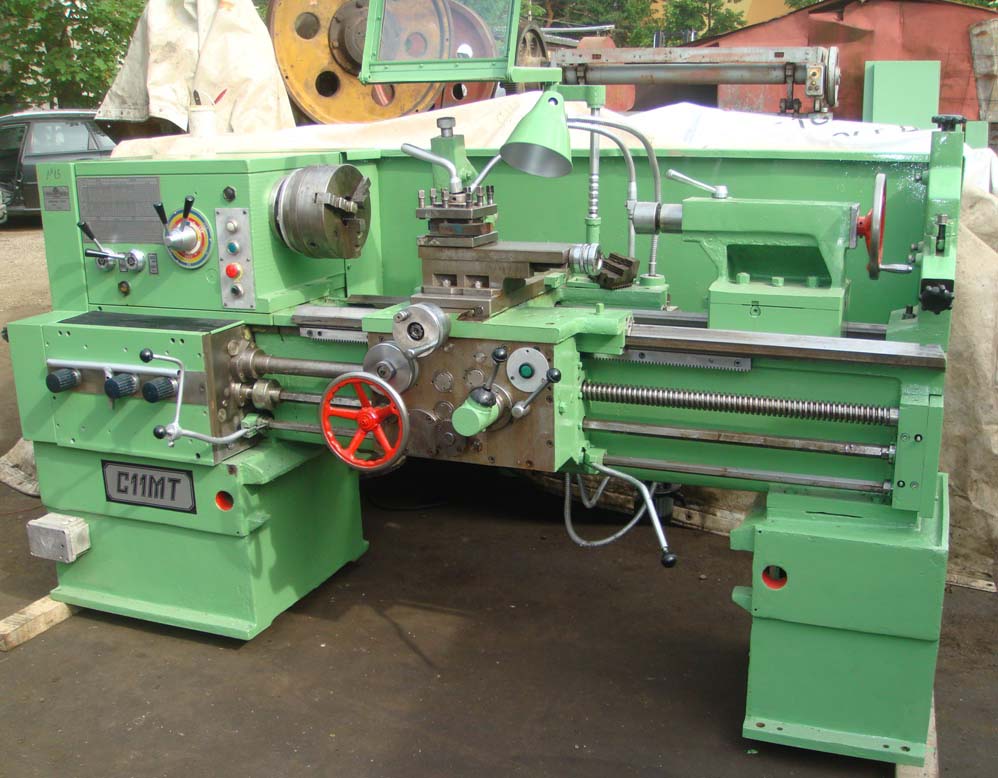

Фото токарно-гвинторізного верстата С11МТ. Дивитись у збільшеному масштабі
Фото токарно-гвинторізного верстата С11МТ. Дивитись у збільшеному масштабі

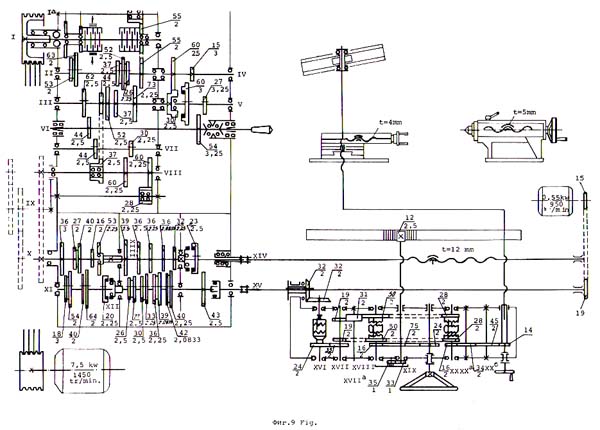

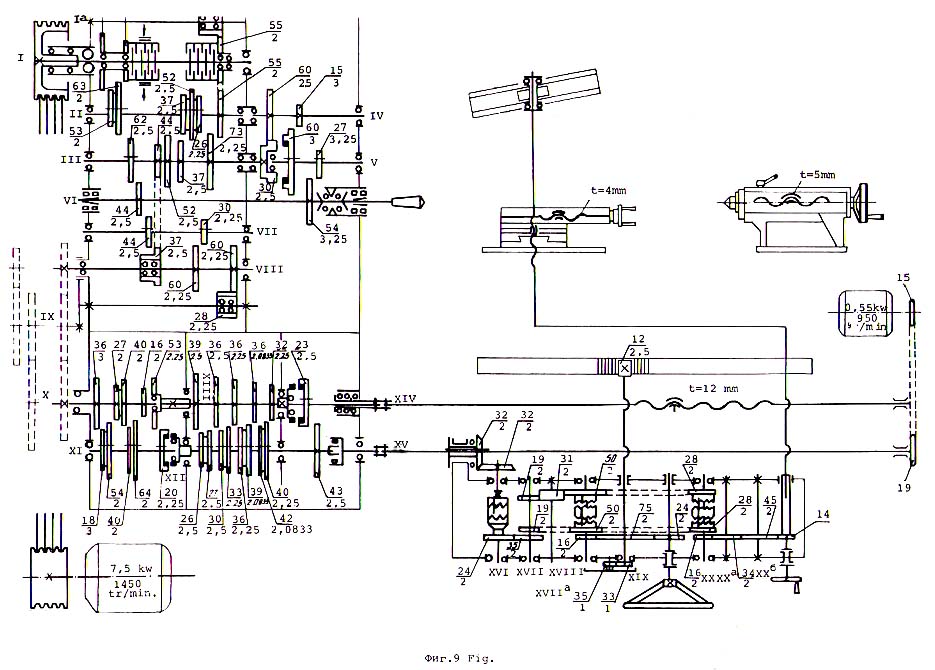

Схема кінематична токарно-гвинторізного верстата С11МТ. Дивитись у збільшеному масштабі
Кінематична схема наведена для розуміння зв'язків та взаємодії основних елементів верстата.
| Найменування параметру | 16K20 | C11MT | SU-500 (CU 500) |
|---|---|---|---|
| Основні параметри верстата | |||
| Клас точності згідно з ГОСТ 8-82 | Н | Н | Н |
| Найбільший діаметр заготовки, що встановлюється над станиною, мм. | 400 | 515 | 500 |
| Висота осі центрів над плоскими напрямними станини, мм | 215 | 250 | 245 |
| Найбільший діаметр заготовки оброблюваної над супортом, мм | 220 | 310 | 300 |
| Найбільша довжина заготівлі, що встановлюється в центрах (РМЦ), мм | 710, 1000, 1400, 2000 |
1000, 1500, 2000 | 1000, 1500, 2000 |
| Ширина направляючих, мм | 360 | 360 | |
| Найбільша відстань від осі центрів до кромки різцетримача, мм | 225 | 212 | |
| Найбільший діаметр свердла при свердлінні сталевих деталей, мм | 25 | ||
| Найбільша маса заготівлі, що обробляється в центрах, кг | 460..1300 | ||
| Найбільша маса заготівлі, що обробляється в патроні, кг | 200 | ||
| Шпиндель | |||
| Діаметр отвору в шпинделі, мм | 52 | 62 | 62 |
| Найбільший діаметр прутка, що проходить через отвір у шпинделі, мм | 50 | 60 | 60 |
| Частота обертання шпинделя у прямому напрямку, об/хв | 12,5..1600 | 16..60, 125..710, 355..2000 | 20..100; 80..400; 400..2000 |
| Частота обертання шпинделя у зворотному напрямку, об/хв | 19..1900 | 16..76, 150..600, 425..1700 | 20..100; 80..400; 400..2000 |
| Кількість прямих швидкостей шпинделя | 22 | 15 | 21 |
| Кількість зворотних швидкостей шпинделя | 11 | 8 | 11 |
| Кінець шпинделя за ГОСТ 12593-72 | 6K | ||
| Кінець шпинделя ISO702-II/USAS B5.9D1 ISO702-III/DIN 55027 | 8 | 8 | |
| Конічний отвір шпинделя за ГОСТ 2847-67 | Морзе 6 | 80 | 80 |
| Діаметр фланця шпинделя, мм | 170 | 100 | |
| Діаметр патрона, мм | 250 | ||
| Найбільший крутний момент на шпинделі, Нм | 1000 | 1000 | 1000 |
| Супорт. Подання | |||
| Найбільша довжина поздовжнього переміщення, мм | 645, 935, 1335, 1935 | ||
| Найбільша довжина поперечного переміщення, мм | 300 | 246 | 250/260 |
| Швидкість швидких поздовжніх переміщень, мм/хв. | 3800 | 3920 | 3800 |
| Швидкість швидких поперечних переміщень, мм/хв. | 1900 рік | 1960 рік | 1900 рік |
| Максимально допустима швидкість переміщень при роботі за упорами, мм/хв. | 250 | ||
| Мінімально допустима швидкість переміщення каретки (супорта), мм/хв. | 10 | ||
| Ціна поділу лімба поздовжнього переміщення, мм | 1 | ||
| Ціна поділу лімба поперечного переміщення, мм | 0,05 | ||
| Діапазон поздовжніх подач, мм/про | 0,05..2,8 | 0,07..22,3 | 0,04..12 |
| Діапазон поперечних подач, мм/про | 0,025..1,4 | 0,03..11,1 | 0,02..6 |
| Кількість подач поздовжніх | 42 | 96 | 120 |
| Кількість подач поперечних | 21 | 48 | 60 |
| Кількість нарізних різьблень - метричних | 64 | ||
| Кількість нарізних різьблень - модульних | 64 | ||
| Кількість нарізних різьблень - дюймових | 64 | ||
| Кількість нарізних різьблень - питчових | 64 | ||
| Межі кроків метричних різьблень, мм | 0,5..112 | 0,5..120 | 0,5..120 |
| Межі кроків дюймових різьблень, ниток/дюйм | 56..0,5 | 60..1/4 | 60..1/4 |
| Межі кроків модульних різьблень, модуль | 0,5..112 | 0,125..30 | 0,125..30 |
| Межі кроків різьб, питч діаметральний | 56..0,5 | 240..1 | 240..1 |
| Найбільше зусилля, яке допускається механізмом подач на різці - поздовжнє, Н | 5884 | ||
| Найбільше зусилля, яке допускається механізмом подач на різці - поперечне, Н | 3530 | ||
| Різцеві санки | |||
| Найбільше переміщення різцевих санчат, мм | 150 | 135 | 140 |
| Переміщення різцевих санок на один поділ лімба, мм | 0,05 | ||
| Найбільший кут повороту різцевих санок, град | ±90° | ±90° | ±90° |
| Ціна поділу шкали повороту різцевих санчат, град | 1° | 1° | 1° |
| Найбільший переріз державки різця, мм | 25 х 25 | 25 х 25 | 25 х 25 |
| Висота від опорної поверхні різця до осі центрів (висота різця), мм | 25 | 25 | 30 |
| Число різців у різцевій головці | 4 | 4 | 4 |
| Задня бабка | |||
| Діаметр пінолі задньої бабки, мм | 70 | 70 | |
| Конус отвору в пінолі задньої бабки за ГОСТ 2847-67 | Морзе 5 | Морзе 5 | Морзе 5 |
| Найбільше переміщення пінолі, мм | 150 | 190 | 180 |
| Переміщення пінолі на один поділ лімба, мм | 0,1 | ||
| Розмір поперечного зміщення корпусу бабки, мм | ±15 | ±10 | ±10 |

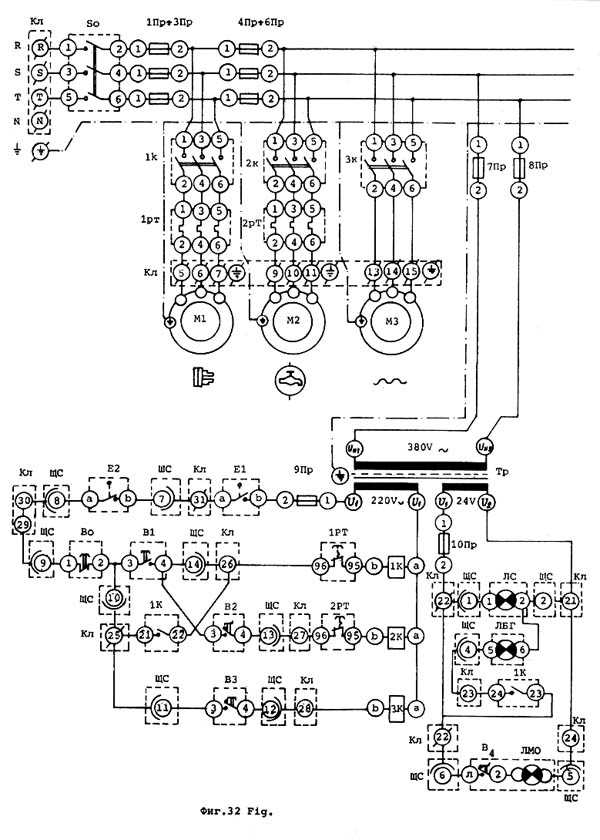

| Електроустаткування | |||
| Електродвигун головного приводу, кВт | 11 | 5,5; 7,5 | 7,5; 11 |
| Електродвигун приводу швидких переміщень, кВт | 0,12 | 0,55 | 0,55 |
| Електродвигун насоса СОЖ, кВт | 0,125 | 0,18 | 0,09 |
| Габарити та маса верстата | |||
| Габарити верстата (довжина ширина висота) РМЦ = 1000 мм | 2795 х 1190 х 1500 | 2490 х 1220 х 1270 | 2435 х 1185 х 1304 |
| Маса верстата, кг | 3010 | 1750 рік | 2280 |
