СВФ-1 Верстат консольно-фрезерный вертикальний з поворотной головкой
схеми, опис, характеристики

СВФ-1 Верстат консольно-фрезерный вертикальний з поворотной головкой







Відомості про виробника консольно-фрезерного верстата СВФ-1

Вертикальный консольно-фрезерный верстат СВФ-1 производил Луганский станкостроительный завод.

Луганский станкостроительный завод одним из первых в бывшем Советском Союзе освоил крупносерийное производство фрезерных верстатів з цикловой і числовой системами программного керування. Заводом были разработаны і запущены в производство особо сложные высокопроизводительные верстати з автоматичною сменой инструмента і числовым программным керуванням моделей СВМ1Ф4 і СФ68Ф3П. На заводе освоен выпуск малогабаритных токарных МС-03 і МС-04, фрезерных МС-51, МС-54, СВФ1 і сверлильных верстатів СВС1-010.





Верстати, выпускаемые Луганским станкостроительным заводом


СВФ-1 Верстат консольно-фрезерный вертикальний. Назначение, область применения

Фрезерный настільний верстат СВФ-1 предназначен для фрезерування всевозможных деталей из стали, чугуна і цветных металлов торцевыми, цилиндрическими, кінцівыми, радиусными фрезами в условиях индивидуального производства.

На верстатах можно обрабатывать вертикальные і горизонтальные плоскости, пазы, углы і прочее.

Принцип роботи і особливості конструкції верстата СВФ-1

Основной особенностью настільного консольного фрезерного верстата СВФ-1 является поворотная фрезерна головка. С помощью поворотной головки можно фрезеровать наклонные плоскости или отверстия без переустановки заготовки.

Поворотная фрезерна головка закреплена на кінці стальной трубы і имеет круговую шкалу угла поворота.

Склорость обертання шпинделя регулируется переміщенням приводного ремня по пятиступенчатым шкивам.





Загальний вигляд настільного консольно-фрезерного верстата СВФ-1

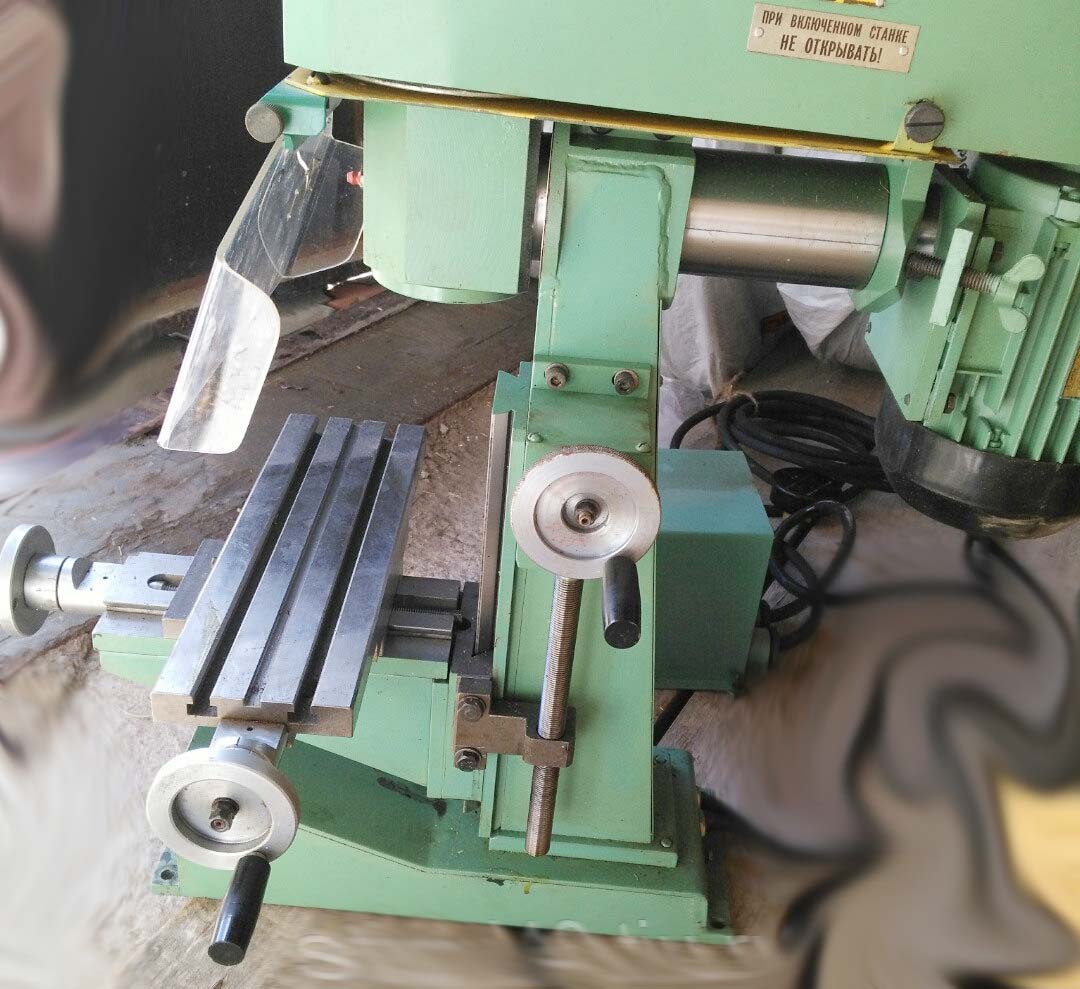

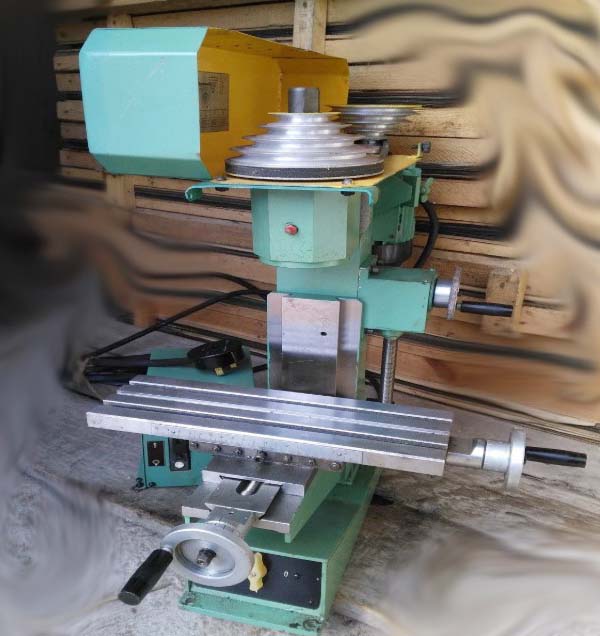

Фото настільного консольно-фрезерного верстата СВФ-1

Фото настільного консольно-фрезерного верстата СВФ-1

Фото настільного консольно-фрезерного верстата СВФ-1. Дивитись у збільшеному масштабі



Фото настільного консольно-фрезерного верстата СВФ-1

Фото настільного консольно-фрезерного верстата СВФ-1

Фото настільного консольно-фрезерного верстата СВФ-1. Дивитись у збільшеному масштабі



Фото настільного консольно-фрезерного верстата СВФ-1

Фото настільного консольно-фрезерного верстата СВФ-1






СВФ-1 Верстат консольно-фрезерный вертикальний з поворотной головкой. Відеоролик.




Технічні характеристики консольного фрезерного верстата СВФ-1

Наименование параметра СВФ-1
Основні параметри верстата
Розміри поверхности стола, мм 320 х 100
Наибольшее перемещение по осямм Х,Y,Z, мм 180 х 180 х 115
Пределы частот обертання шпинделя, об/мин 400, 560, 1000, 1800, 2800
Конуc шпиндeля Mорзe 2АT6
Угол наклона фрезерной головки, град ±90°
Електроустаткування, привод
Електродвигун приводу головного руху, кВт (об/мин) 0,37
Габарит і масса верстата
Габарити верстата (длина ширина высота), мм 705 х 424 х 615
Масса верстата, кг 67

    Список литературы:

  1. Аврутин С.В. Основы фрезерного дела, 1962
  2. Аврутин С.В. Фрезерне дело, 1963
  3. Ачеркан Н.С. Металлорежущие верстати, Том 1, 1965
  4. Барбашов Ф.А. Фрезерне дело 1973, с.141
  5. Барбашов Ф.А. Фрезерные роботи (Профтехобразование), 1986
  6. Блюмберг В.А. Справочник фрезеровщика, 1984
  7. Григорьев С.П. Практика координатно-расточных і фрезерных работ, 1980
  8. Копылов Р.Б. Работа на фрезерных верстатах,1971
  9. Косовский В.Л. Справочник молодого фрезеровщика, 1992, с.180
  10. Кувшинский В.В. Фрезерование,1977
  11. Ничков А.Г. Фрезерные верстати (Библиотека станочника), 1977
  12. Пикус М.Ю. Справочник слесаря по ремонту металлорежущих верстатів, 1987
  13. Плотицын В.Г. Расчёты настроек і наладок фрезерных верстатів, 1969
  14. Плотицын В.Г. Наладка фрезерных верстатів,1975
  15. Рябов С.А. Современные фрезерные верстати і их оснастка, 2006
  16. Схиртладзе А.Г., Новиков В.Ю. Технологическое обладнання машиностроительных производств, 1980
  17. Тепинкичиев В.К. Металлорежущие верстати, 1973
  18. Чернов Н.Н. Металлорежущие верстати, 1988
  19. Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978
