СВМ1Ф4 Верстат фрезерный вертикальний з ЧПУ і АСИ
схеми, опис, характеристики

Відомості про виробника фрезерного верстата СВМ1Ф4

Настільний фрезерный верстат СВМ1Ф4 производил Луганский станкостроительный завод.

Луганский станкостроительный завод одним из первых в бывшем Советском Союзе освоил крупносерийное производство фрезерных верстатів з цикловой і числовой системами программного керування. Заводом были разработаны і запущены в производство особо сложные высокопроизводительные верстати з автоматичною сменой инструмента і числовым программным керуванням моделей СВМ1Ф4 і СФ68Ф3П.

На заводе освоен выпуск малогабаритных токарных МС-03 і МС-04, фрезерных МС-51, МС-54, СВФ-1 і сверлильных верстатів СВС1-010.

СВМ1Ф4 Верстат фрезерный вертикальний з крестовым столом з ЧПУ і АСИ. Назначение, область применения

Фрезерный верстат СВМ1Ф4 предназначен для фрезерування, центрования, растачивания, рассверливания, зенкования, развертывания нарізання різьб метчиками і резцами всевозможных деталей из стали, чугуна і цветных металлов.

Верстат СВМ1Ф4 снабжен пристрійм автоматичною смены инструмента і транспортером стружки.

Принцип роботи і особливості конструкції верстата СВМ1Ф4

Керування верстатом СВМ1Ф4 осуществляется пристрійм числового программного керування (УЧПУ) моделі 2Р32М. Опис системы ЧПУ - Обзор систем ЧПУ Российского производства.

В процессе обробки одной детали обеспечивается автоматическая смена до 14 инструментов з одновременным изменением частоти обертання шпинделя.

Крестовый стол перемещается по двум осям (X, Y). По третьей оси (Z) перемещается шпиндель верстата.

На рабочем столе установлен управляемый от ЧПУ поворотный механізм, который обеспечивает четвертую ось (поворотную) при обработке заготовки. Применение поворотного механізма делает возможным обработку сложных деталей типа лопатка или ствол без их переустановки.

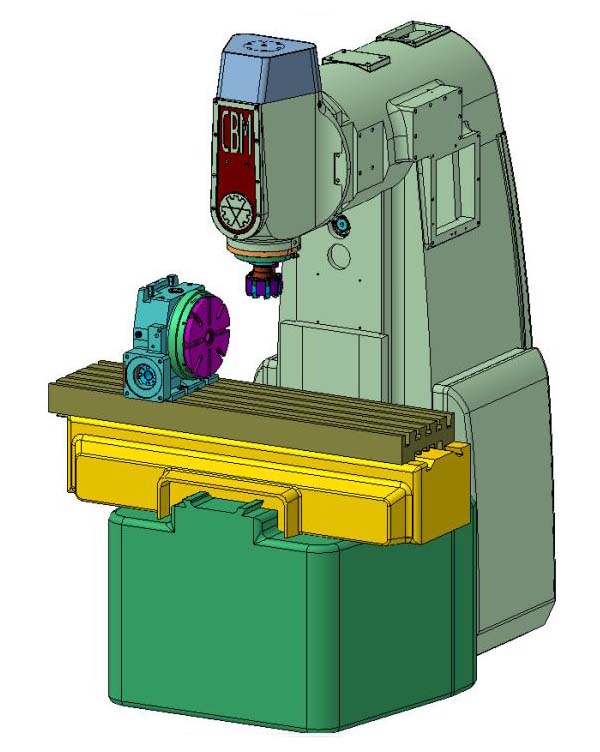

Загальний вигляд вертикального фрезерного верстата СВМ1Ф4

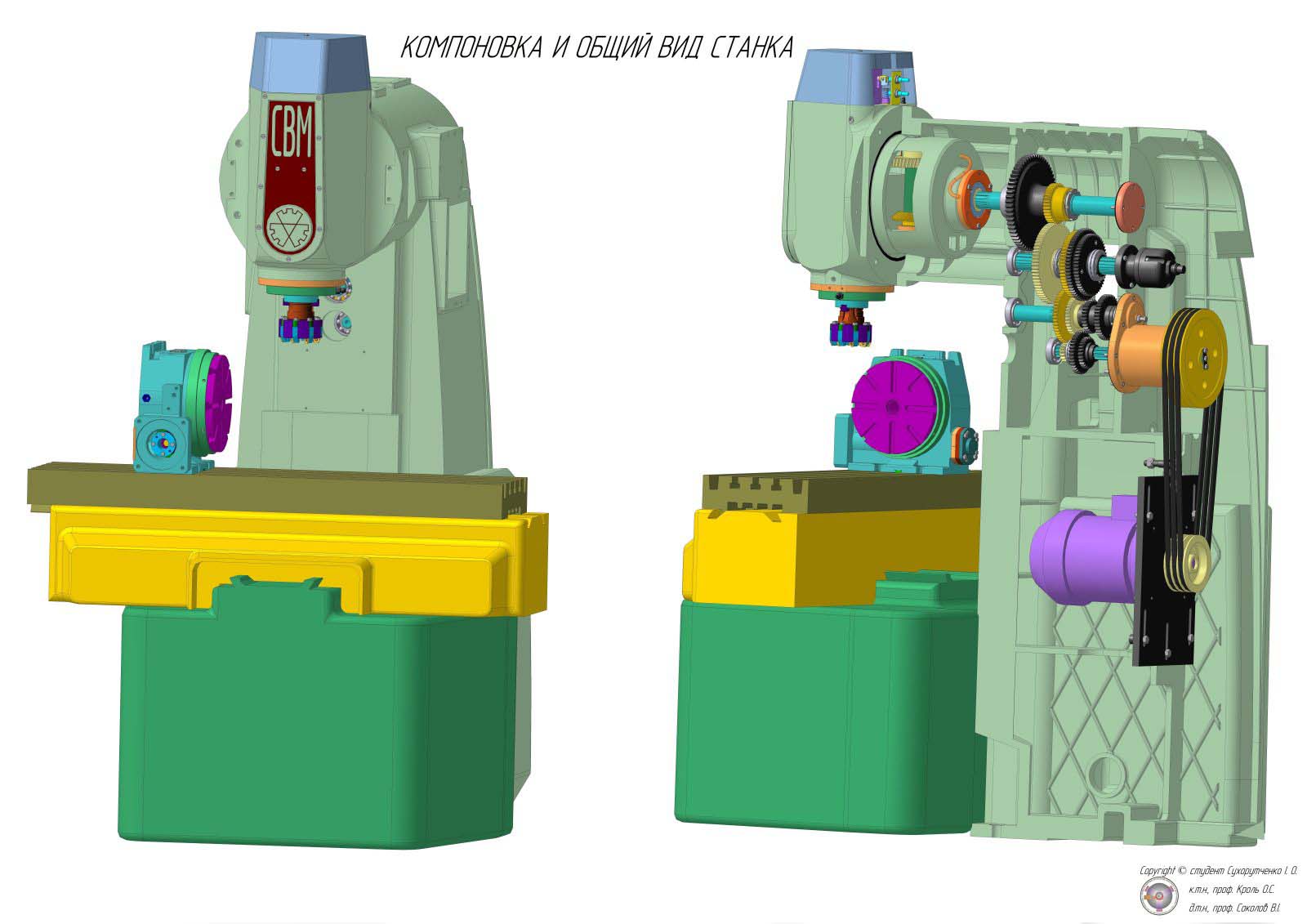

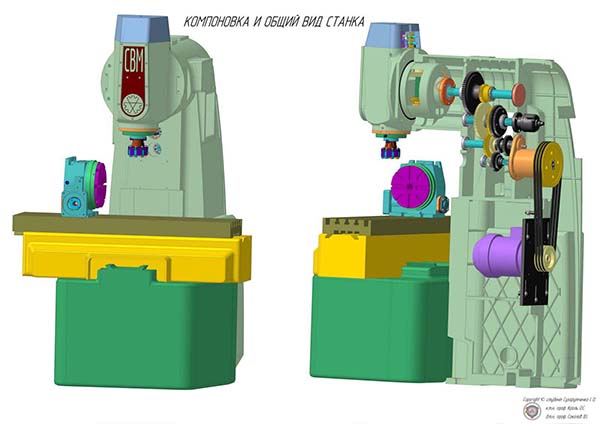

Компоновка і общий вигляд фрезерного верстата СВМ1Ф4

Компоновка і общий вигляд фрезерного верстата СВМ1Ф4. Дивитись у збільшеному масштабі

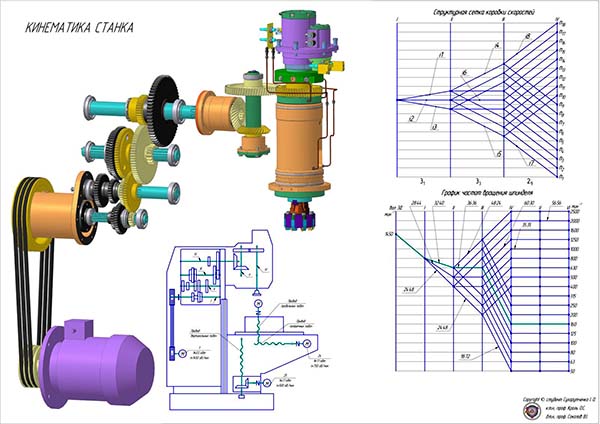

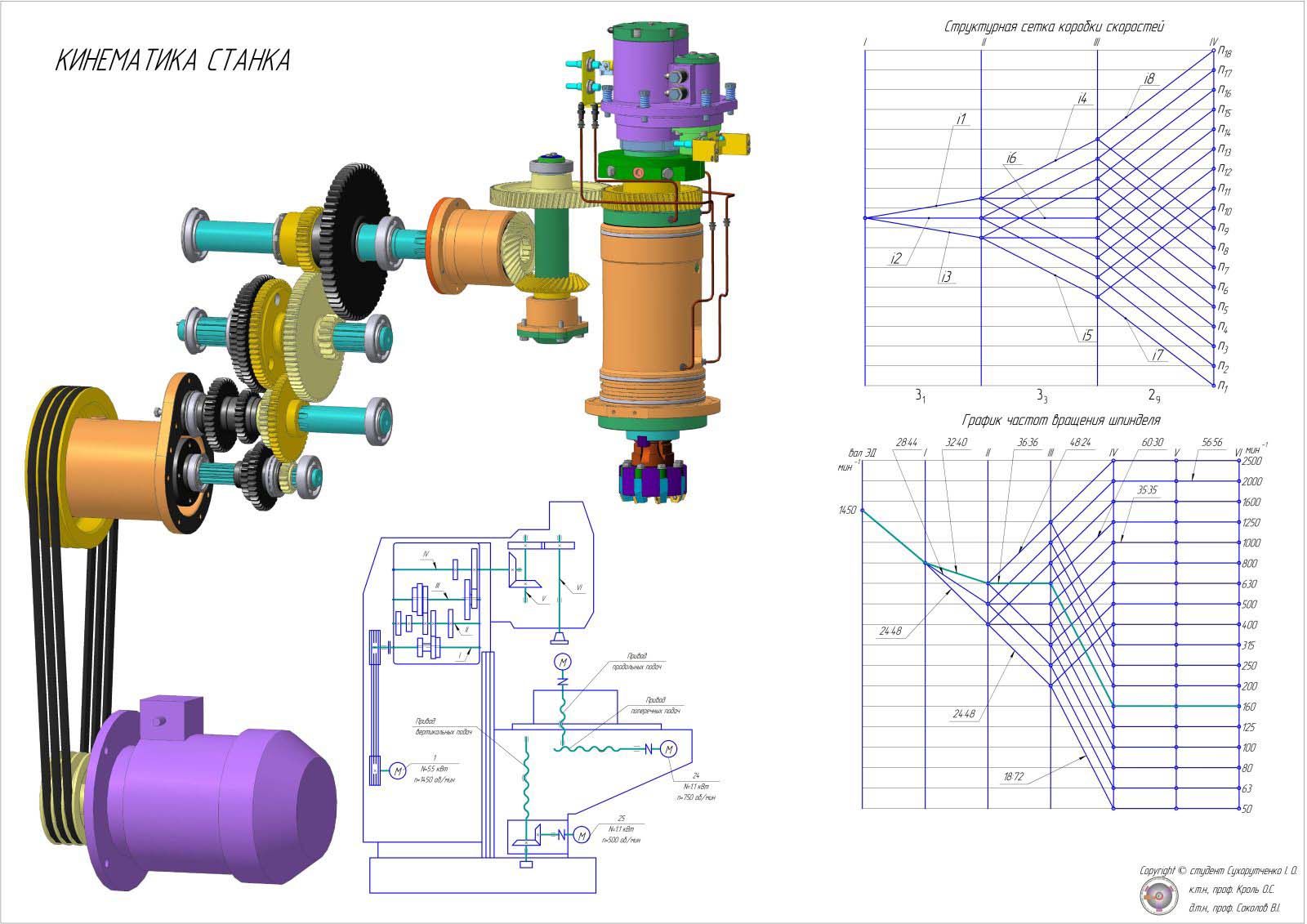

Кінематична схема фрезерного верстата СВМ1Ф4

Кінематична схема фрезерного верстата СВМ1Ф4. Дивитись у збільшеному масштабі

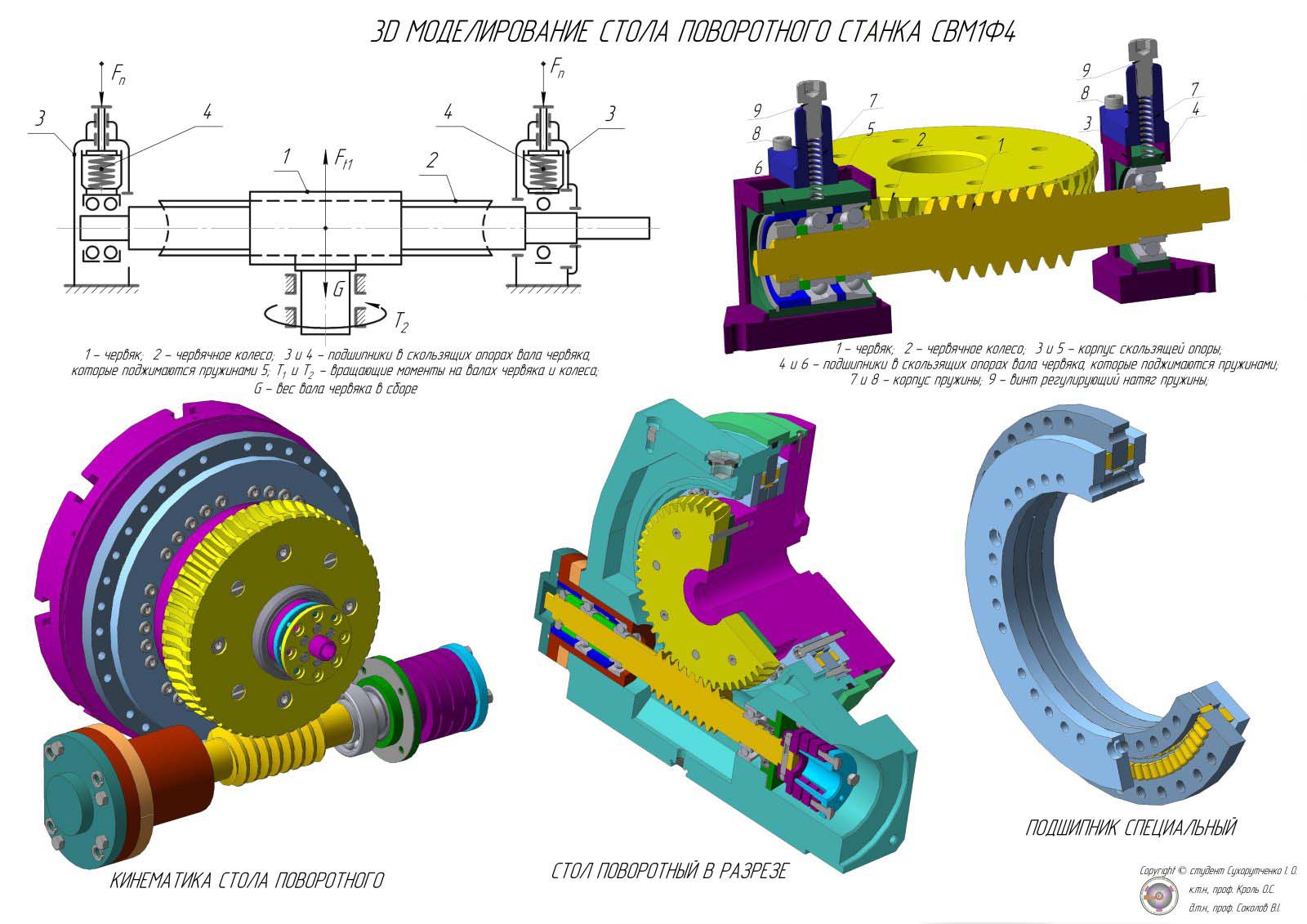

Схема поворотного стола фрезерного верстата СВМ1Ф4

Схема поворотного стола фрезерного верстата СВМ1Ф4. Дивитись у збільшеному масштабі

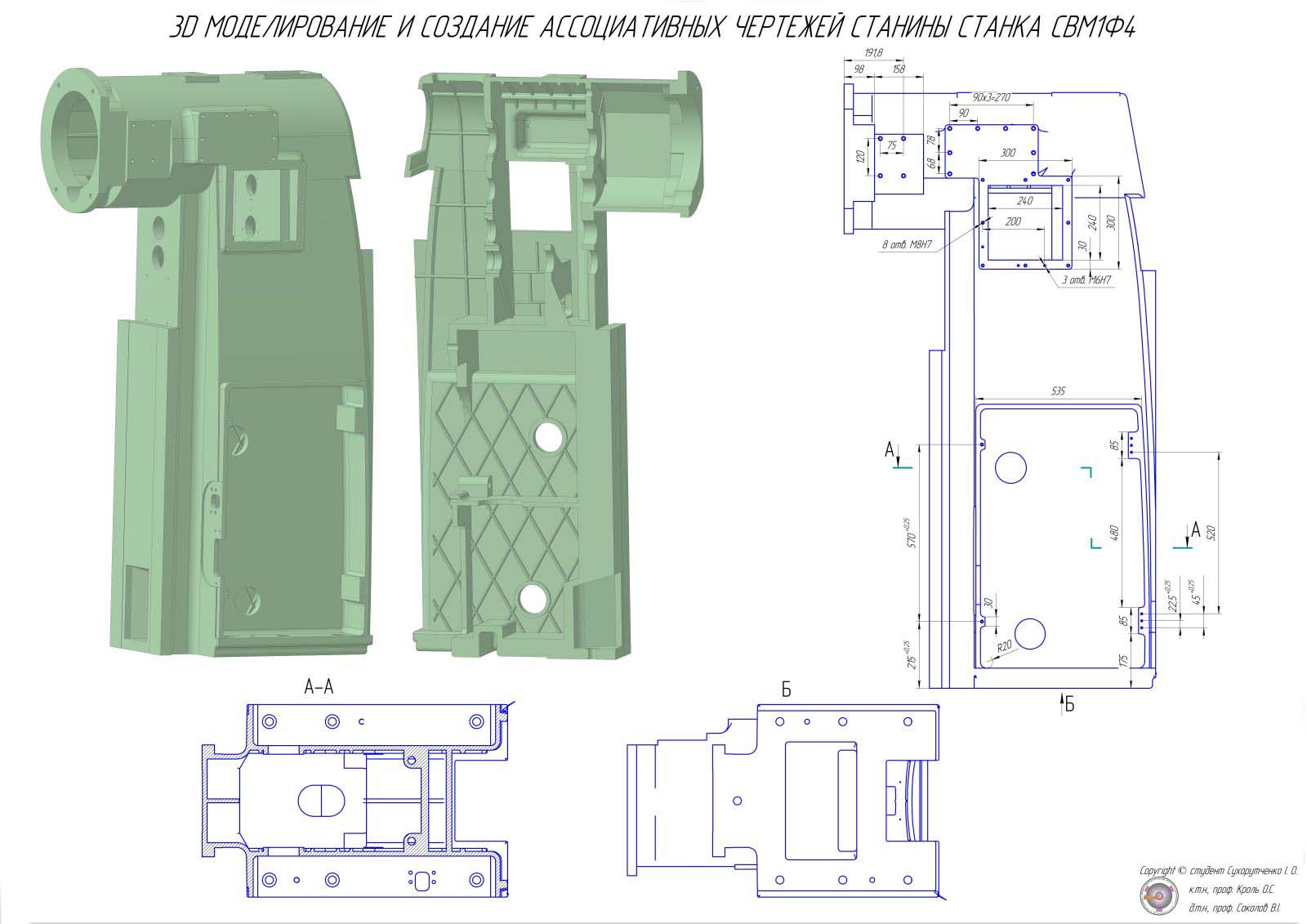

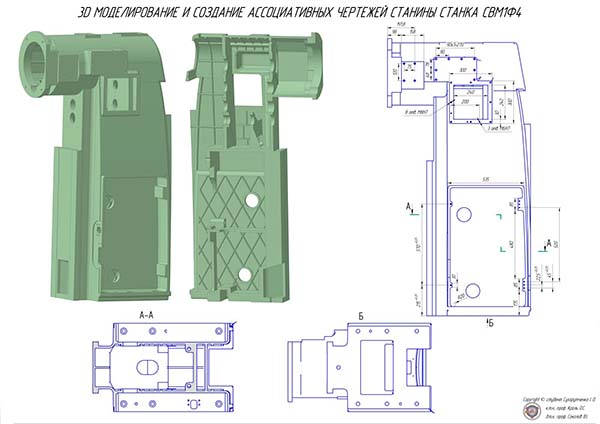

Станина фрезерного верстата СВМ1Ф4

Станина фрезерного верстата СВМ1Ф4. Дивитись у збільшеному масштабі

Фото фрезерного верстата СВМ1Ф4

Фото фрезерного верстата СВМ1Ф4

СВМ1Ф4 Верстат фрезерный вертикальний. Відеоролик.

Технічні характеристики консольного фрезерного верстата СВМ1Ф4

Наименование параметра	ГФ2171с5	ОЦ1И22	СВМ1Ф4
Основні параметри
Класс точності по ГОСТ 8-82	Н	Н	Н
Модель пристроя ЧПУ	2С45-65	Луч-43	2Р32М
Количество управляемых координат, всего/ одновременно	3/2	4/3	4/3
Наименьшее і наибольшее расстояние от торца шпинделя до стола, мм	250..500	400
Наименьшее і наибольшее расстояние от торца шпинделя до планшайби, мм	-	0..372
Расстояние от оси шпинделя до вертикальних направляючих станины (вылет), мм	500
Предельные розміри обрабатываемых поверхности (длина х ширина х высота), мм	850 х 250 х 380
Максимальная нагрузка на стол (по центру), кг	400
Рабочий стол
Розміри рабочей поверхности стола (длина х ширина), мм	1600 х 400	1250 х 400	1250 х 320
Число Т-образных пазов Розміри Т-образных пазов	3	3
Наибольшее продольное перемещение стола (X), мм	1010	±600	630
Наибольшее поперечное перемещение стола (Y), мм	400	±200	310
Наибольшее вертикальное перемещение стола (установочное) (Z), мм	250	-	-
Предел рабочих подач стола і ползуна, мм/мин	3..6000	0..4800	395
Скорость быстрых перемещений стола (X, Y) / ползуна (Z), мм/мин	7000	4800
Допустимое усилие подачі по координате X і Y, Н	15690
Допустимое усилие подачі по координате Z, Н	9806
Точность позиционирования на длине 300, мм	0,015	0,020
Стол наклонно-поворотный
Диаметр планшайби наклонно-поворотного стола, мм	-	Ø 320
Высота наклонно-поворотного стола, мм	-	205
Наибольшие продольные / поперечные программируемые переміщення стола относительно оси шпинделя, мм	-	±600 /±200 /
Наибольшие круговые программируемые переміщення стола относительно оси шпинделя, мм	-	±360°
Наибольший диаметр обрабатываемого вироби, мм	-	Ø 200
Наибольший угол наклона планшайби, мм	-	90°
Шпиндель
Наибольшее перемещение ползуна з фрезерным шпинделем (Z), мм	260	300
Частота обертання шпинделя, об/мин (число ступеней)	50..2500 (12)	31,5..2500 (12)	40..2000
Количество швидкостей шпинделя	18	12
Наибольший крутящий момент, кНм	0,615
Коеффициент ряда выходных частот обертання шпинделя	1,26
Ескіз кінця шпинделя по ГОСТ 24644-81 7:24	50	50
Магазин инструмента
Емкость магазина инструмента	12	15	14
Время смены инструмента от реза до реза, с	20	27
Максимальный диаметр фрезы торцовой, мм	125
Максимальный диаметр фрезы кінцівой, мм	40
Максимальный диаметр сверления, мм	30	30
Максимальный вес инструмента, кг	15
Вылет инструмента от торца шпинделя, мм, не более	250	200
Електроустаткування і привод
Електродвигун приводу головного руху, кВт (об/мин)	7,5 (1450)	14 (3000)	5,5
Электродвигатели приводу подач HG-112B, HG-112C (оси X, Y), Нм	17
Электродвигатели приводу подач ползуна HG-112C (ось Z), Нм	23
Электродвигатели приводу подач ползуна (ось Z), кВт		1,1 х 3 (500)
Електродвигун наладочного переміщення консоли, кВт (об/мин)	2,2 (1450)
Електродвигун гідростанції, кВт (об/мин)	2,2 (1450)
Електродвигун насоса змазки, кВт (об/мин)	0,27 (1500)
Электронасос охлаждающей жидкости Мощность, кВт	0,12 (2800)	0,12 (2800)
Производительность насоса СОЖ, л/мин	8
Тип гідростанції	5АГ48-22Н
Габарити і масса верстата
3680 х 4170 х 3150	4770 х 2300 х 3000	2130 х 2065 х 2700
Масса верстата, кг	6580	5800	3500
