МС-03 Верстат токарно-гвинторізний малогабаритний
схеми, опис, характеристики

Відомості про виробника токарно-гвинторізного верстата МС-03

Виробник токарно-гвинторізного верстата Луганський верстатобудівний завод .

Луганський верстатобудівний завод одним із перших у колишньому Радянському Союзі освоїв великосерійне виробництво фрезерних верстатів із цикловою та числовою системами програмного керування. Заводом були розроблені та запущені у виробництво особливо складні високопродуктивні верстати з автоматичною зміною інструменту та числовим програмним керуванням моделей СВМ1Ф4 та СФ68Ф3П. На заводі освоєно випуск малогабаритних токарних МС-03 та МС-04, фрезерних МС-51, МС-54, СВФ1 та свердлильних верстатів СВС1-010.

МС-03 Верстат токарно-гвинторізний малогабаритний. Призначення, сфера застосування

Токарно-гвинторізний малогабаритний верстат МС-03 є навчальним універсальним токарно-гвинторізним верстатом і призначається для всіляких токарних робіт у майстернях шкіл для політехнічного навчання та холодної обробки металів різанням.

Токарний верстат МС-03 випускався як товар народного споживання для виконання як професійних, так і аматорських робіт.

Верстат МС-03 дозволяє проводити такі види токарних робіт:

• Проточування та розточування циліндричних і конічних поверхонь
• Підрізання торців
• Відрізку
• Нарізання метричних, дюймових та модульних різьблень
• Свердління та ряд інших робіт

Крім того, верстат МС-03 комплектується додатковими пристроями, що дозволяють виконувати операції фрезерування, шліфування тоцю, розточування.

Принцип роботи та особливості конструкції верстата МС-03

Передній кінець шпинделя верстата МС-03 має різьблення М52 для встановлення проміжного фланця з патроном (див. статтю Токарні патрони ).

Шпиндель токарного верстата МС-03 отримує 13 ступенів (швидкостей) обертання (45, 63, 90, 125, 180, 315, 250, 450, 630, 900, 1250, 1800, 2800 об/хв).

Привід верстата здійснюється від асинхронного електродвигуна ~380В. Через клинопасову передачу рух передається на вхідний вал коробки швидкостей. Усередині коробки швидкостей рух через шестерні передається на шпиндель. Шпіндель, залежно від положення рукояток на передній бабці, обертається з однією з шести швидкостей. Напрямок обертання шпинделя визначається двигуном.

Дві швидкості надходять від триступінчастого шківа (Ø 101, Ø 82 мм) електродвигуна на шківи (Ø 132, Ø 150 мм) вхідного валу коробки швидкостей. Третій ступінь шківа електродвигуна (Ø 150 мм) може бути підключений безпосередньо на шків шпинделя (Ø 75 мм), швидкість обертання шпинделя при цьому 2800 об/хв.

Дві швидкості, проходячи через 6-ступінчастиний пербор коробки швидкостей дозволяють отримати 12 швидкостей обертання шпинделя.

Коробка швидкостей за рахунок перемикання шестерень дозволяє знизити частоту обертання шпинделя, необхідну для різьблення мітчиками, а також для важких робіт, що вимагають підвищеного крутного моменту. Підвищена швидкість шпинделя використовується для чистових робіт.

Від шпинделя рух передається на вихідний вал коробки швидкостей, потім на гітару і від неї на вхідний вал коробки подач.

Коробка подач забезпечує швидкості подачі супорта і може нарізати різьблення без перестановки шестерень у гітарі.

На виході коробки є ходовий вал і ходовий гвинт, які обертаються поперемінно.

Ходовий гвинт включається при нарізанні різьблення. Швидкість ходового ггвинта задається рукоятками на коробці подач і визначає одну з різб (ходовий гвинт можна використовувати в режимі поздовжньої подачі, але не використовується, щоб не зношувати його). Напрямок обертання ходового ггвинта задається лівою рукояткою на передній бабці.

Ходовий вал дозволяє отримати одну з поздовжніх подач супорта. Швидкість подачі визначається рукоятками на передній стінці коробки подач.

Ходовий гвинт та ходовий вал проходять крізь фартух супорта , який перетворює обертальний рух ходового ггвинта або ходового валика в поступальний поздовжній та поперечний механічний рух супорта.

Мастило коробки швидкостей - розбригуванням шестернями олії з масляної ванни на дні передньої бабки. Змащення коробки подач - ґноти з лотка, який заповнюється маслом раз на зміну. Фартух, супорт, гітара, задня бабка та станина змащуються вручну раз на зміну.

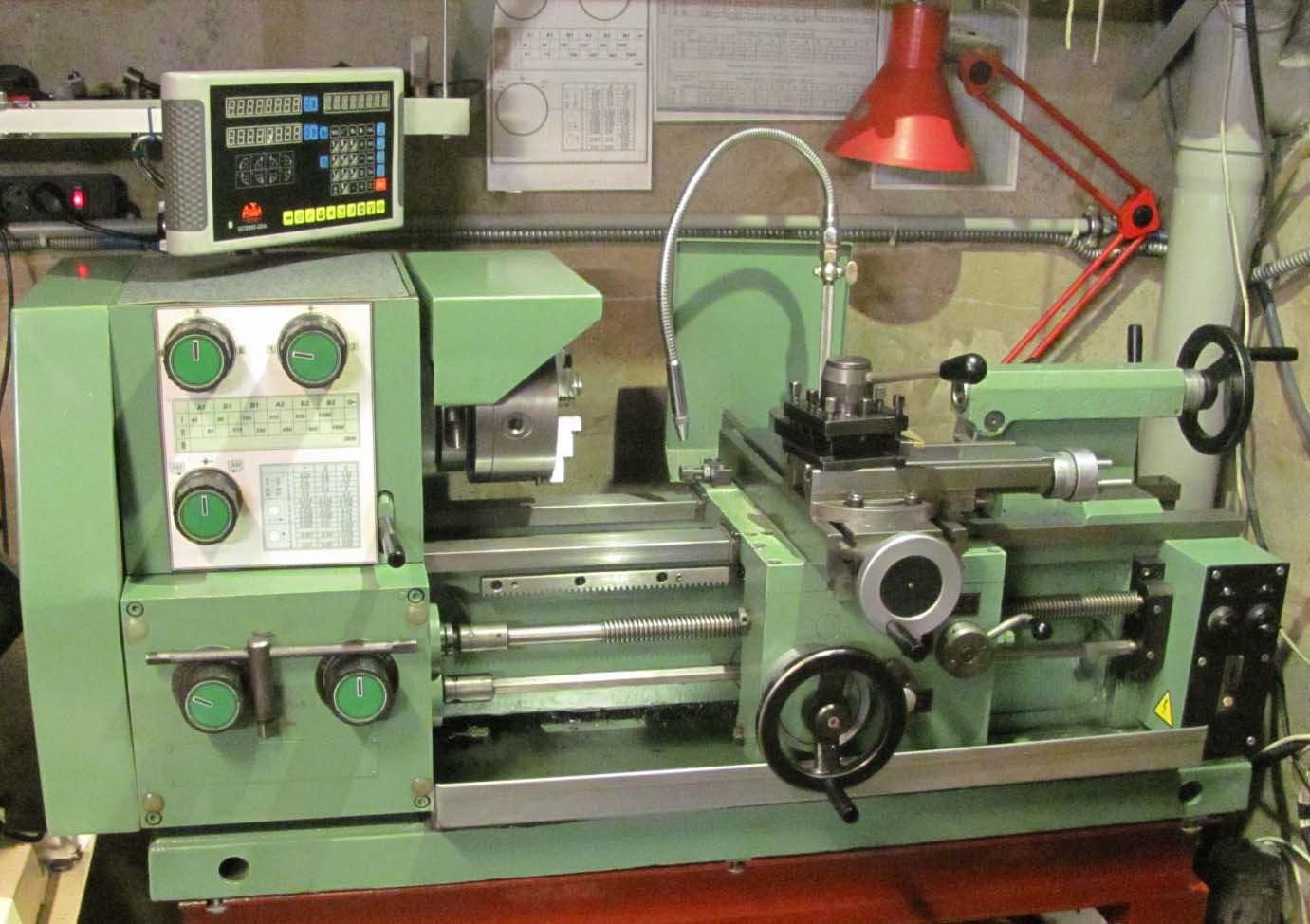

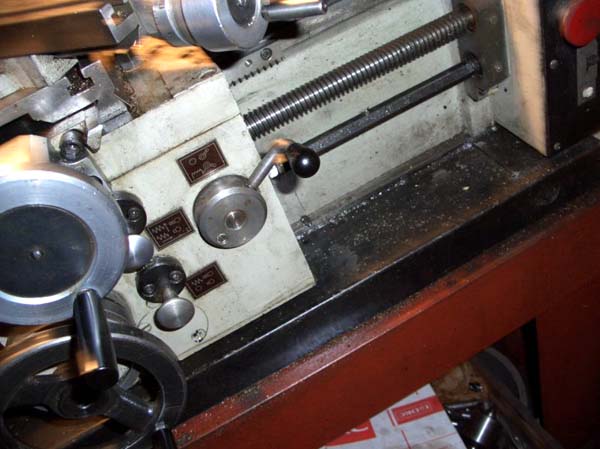

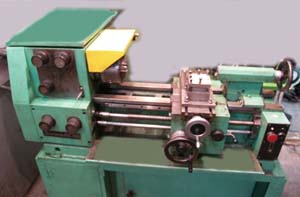

Загальний вигляд токарно-гвинторізного верстата МС-03

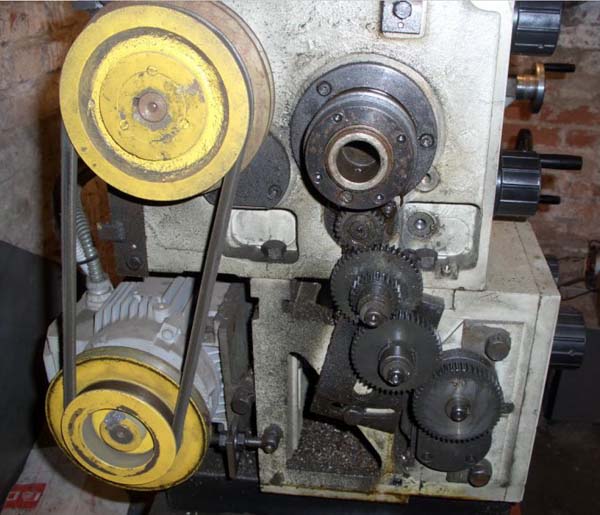

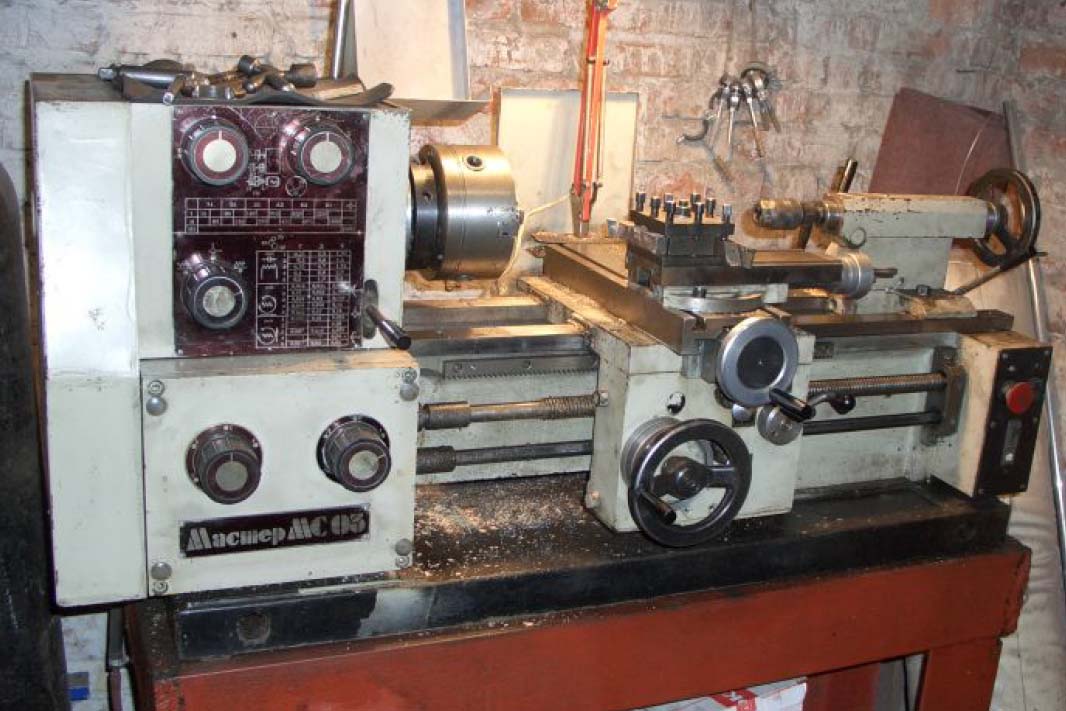

Фото токарно-гвинторізного верстата мс-03

Фото токарно-гвинторізного верстата МС-03. Дивитись у збільшеному масштабі

Фото токарно-гвинторізного верстата мс-03

Фото токарно-гвинторізного верстата МС-03. Дивитись у збільшеному масштабі

Фото токарно-гвинторізного верстата мс-03

Фото токарно-гвинторізного верстата мс-03

Фото токарно-гвинторізного верстата мс-03

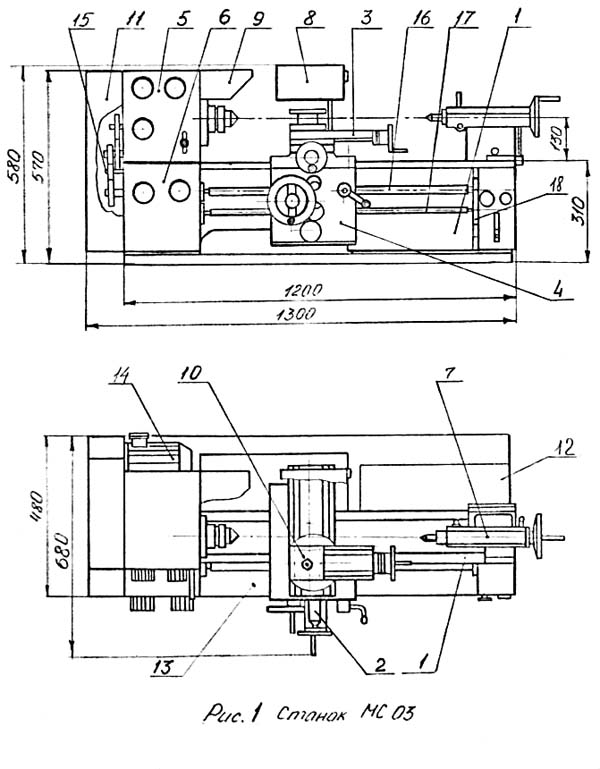

Розташування складових частинин токарно-гвинторізного верстата МС-03

Розташування складових частинин токарного верстата МС-03

Специфікація основних вузлів токарно-гвинторізного верстата МС-03

1. Станина
2. Супорт
3. Каретка
4. Фартух
5. Бабка передня
6. Коробка подач
7. Задня бабка
8. Захист від стружки
9. Кожух токарного патрона
10. Комплект приладдя
11. Кожух передньої бабки
12. Електроустаткування
13. Причина
14. Привід головного руху
15. Гітара
16. Гвинт ходовий
17. Вал ходовий
18. Підтримка


19. Комплект допоміжного інструменту
20. Комплект різального інструменту
21. Комплект монтажного інструменту
22. Комплект запасних частинин

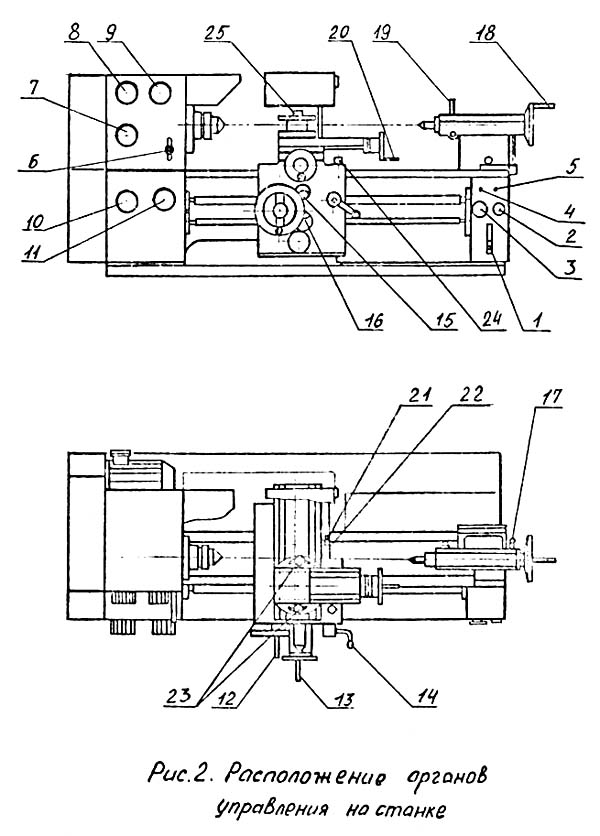

Розташування органів керування токарним верстатом МС-03

Розташування органів керування токарним верстатом мс-03

Перелік органів керування токарно-гвинторізним верстатом МС-03

1. Рукоятка вступного вмикача
2. Кнопка "Пуск" (чорного кольору)
3. Кнопка "Стоп" (червоного кольору)
4. Лампа сигнальна (білого кольору)
5. Лампа сигнальна - (зеленого кольору)
6. Рукоятка керування обертанням шпинделя
7. Рукоятка перемикання приводу подач
8. Рукоятки перемикання швидкостей обертання шпинделя
9. Рукоятки перемикання швидкостей обертання шпинделя
10. Рукоятки перемикання подач
11. Рукоятки перемикання подач
12. Маховик ручної поздовжньої подачі супорта
13. Маховик ручної поперечної подачі
14. Рукоятка включення маткової гайки
15. Рукоятка перемикання поздовжньої та поперечної подачі супорта
16. Рукоятка увімкнення подачі
17. Рукоятка затискача задньої бабки
18. Маховик пиноли
19. Рукоятка затискача пінолі
20. Маховик каретки (верхній супорт, різцеві санки)
21. Гвинт М8
22. Гвинт М8
23. 2 болти M10
24. Болт М10
25. Гайка М10

Схема кінематична токарно-гвинторізного верстата МС-03

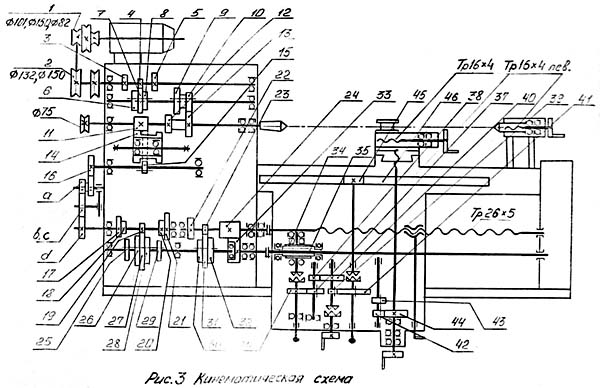

Схема кінематична токарно-гвинторізного верстата мс-03

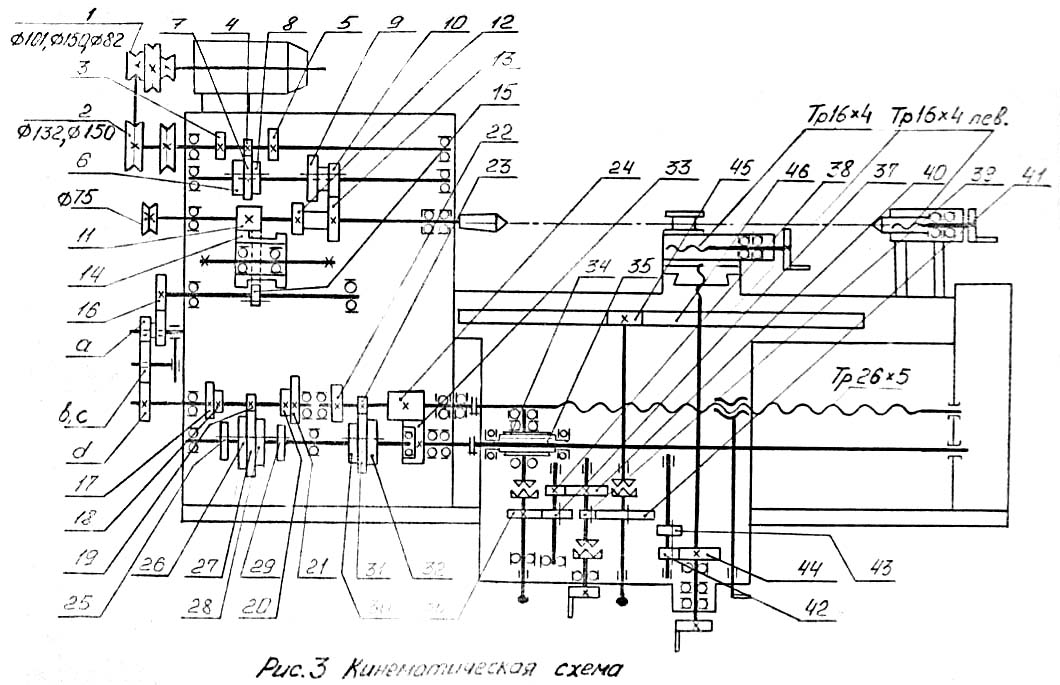

Кінематична схема токарно-гвинторізного верстата МС-03. Дивитись у збільшеному масштабі

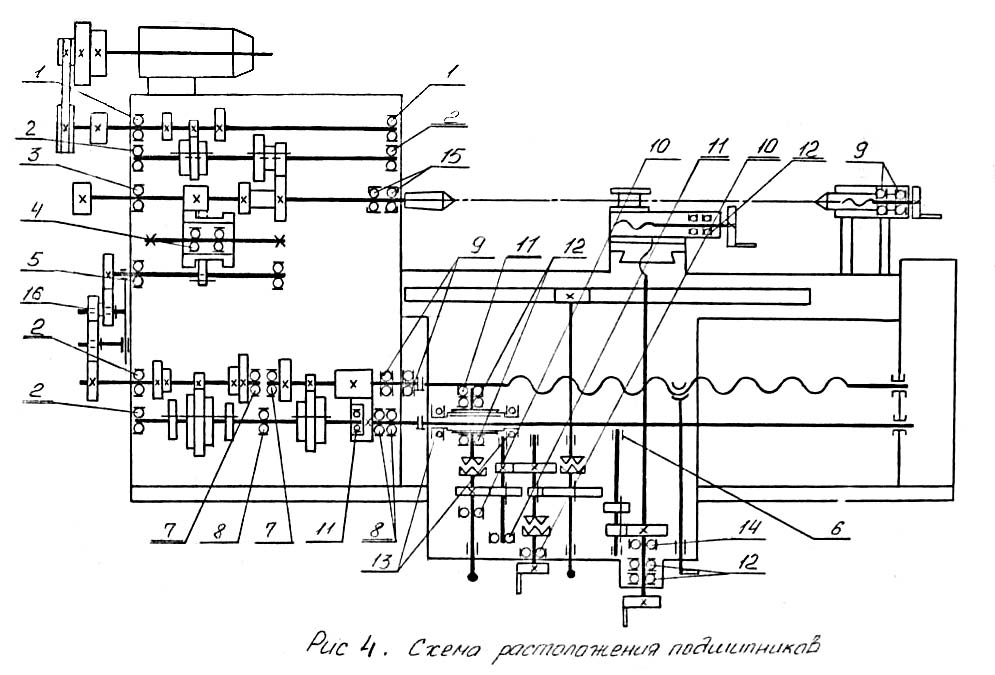

Cхема розположення підшибників токарно-гвинторізного верстата МС-03. Дивитись у збільшеному масштабі

Конструкція основних вузлів токарно-гвинторізного верстата МС-03

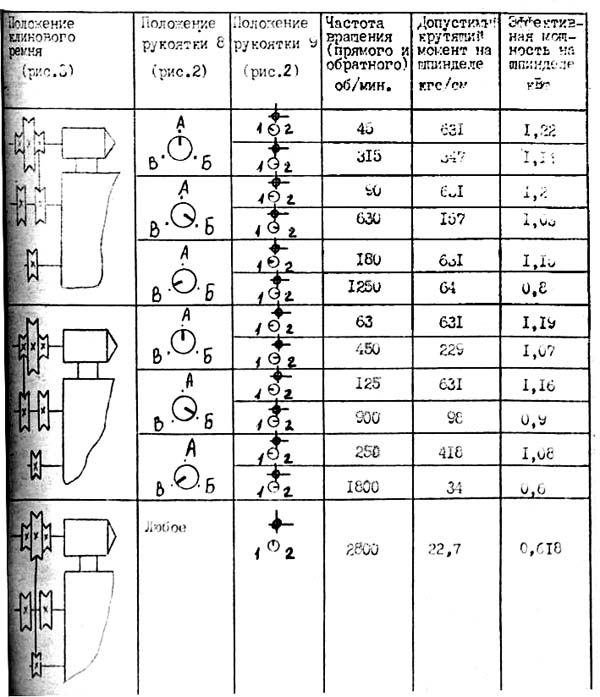

Ланцюг приводу головного руху токарно-гвинторізного верстата МС-03

Ланцюг приводу головного руху токарного верстата мс-03

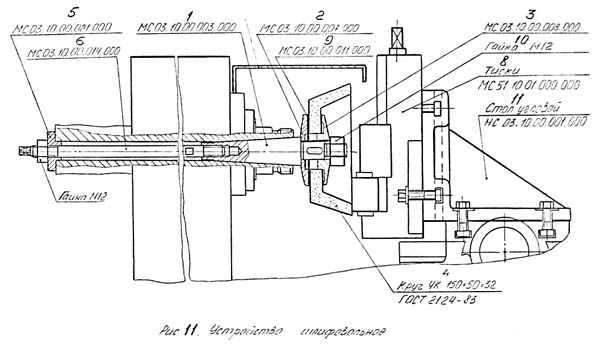

Шлифовальное пристрій токарно-гвинторізного верстата МС-03

Шлифовальное пристрій токарного верстата мс-03

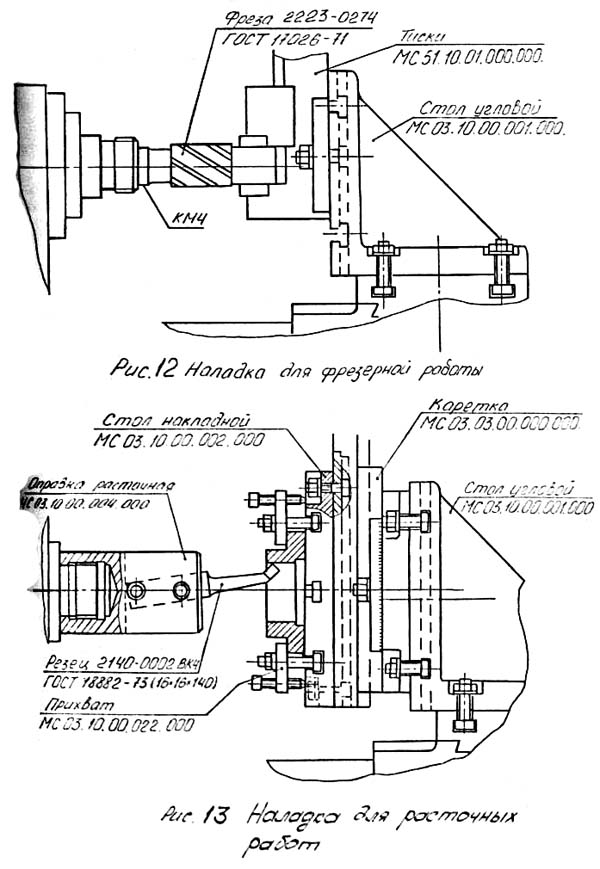

Наладка для фрезерной роботи на токарно-винторезном станке МС-03

Наладка для фрезерной роботи на токарному станке мс-03

Комплект приладдя МС03 10 00 000 000 для токарно-гвинторізного верстата МС-03

• МС03 10 01 000 000 - Тиски
• МС03 10 00 001 000 - Стол угловой
• МС03 10 00 002 000 - Стол накладной
• МС03 10 00 003 000 - Оправка
• МС03 10 00 004 000 - Оправка расточная
• МС03 10 00 005 000 - Планшайба
• МС03 10 00 006 000 - Кольцо
• МС03 10 00 007 000 - Шайба
• МС03 10 00 008 000 - Шайба
• МС03 10 00 009 000 - Прокладка
• МС03 10 00 011 000 - Прокладка
• МС03 10 00 012 000 - Корпус резцедержателя
• МС03 10 00 013 000 - Шпилька
• МС03 10 00 014 000 - Шомпол
• МС03 10 00 015 000 - Переходник М16/М12
• МС03 10 00 016 000 - Переходник М16/М10
• МС03 10 00 017 000 - Винт
• МС03 10 00 018 000 - Винт
• МС03 10 00 019 000 - Прихват (2)
• МС03 10 00 021 000 - Шайба
• МС03 10 00 022 000 - Прихват (2)
• МС03 10 00 023 000 - Прижим
• МС03 10 00 025 000 - Винт (8)
• МС03 10 00 027 000 - Ключ 10
• МС03 10 00 028 000 - Ключ 19
• МС03 10 00 029 000 - Гайка
• МС03 10 00 032 000 - Болт (8)
• МС03 10 00 032 010 - Болт (6)
• МС03 10 00 032 020 - Болт (2)

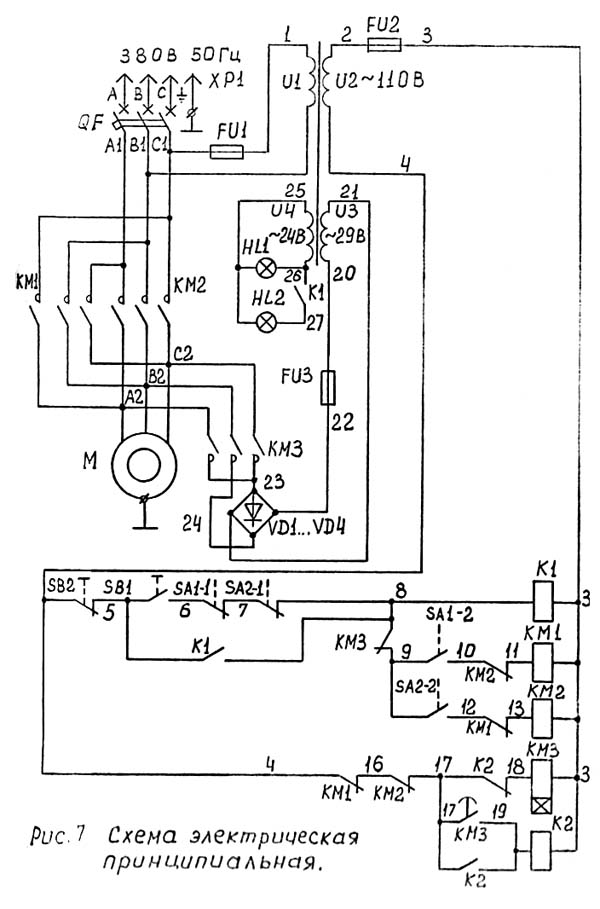

Схема електрична токарно-гвинторізного верстата МС-03

Електрична схема токарно-гвинторізного верстата мс-03

Електроустаткування токарно-гвинторізного верстата МС-03

К електрооборудованию верстата относятся:

• трехфазный короткозамкнутый асинхронный електродвигатель мощностью 1,5 кВт;
• магнитный пускатель з кнопочной станцией і електрощит, на котором смонтированы переключатели местного освещения і общего увімкнення верстата;
• трансформатор местного освещения і плавкие вставки.

Щиток електроустаткування і магнитный пускатель установлены в правой тумбе верстата, електродвигатель і кнопочная станція — в левой тумбе.

Токарно-гвинторізний верстат МС-03. Відеоролик

Основні технические характеристики верстата МС-03

Наименование параметра	МС-03	ТВ-4	ТВ-6	ТВ-7
Основні параметри верстата
Класс точності	Н	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	270	200	200	220
Наибольший диаметр заготовки над суппортом, мм	120	125	80	100
Высота центров над плоскими направляющими станины, мм	130	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	500	350	350	330
Наибольшая длина заготовки в патроне, мм				310
Наибольшая длина обтачивания, мм	500	300	300	300
Наибольшая высота держателя резца, мм	20	10 х 12	12 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм		12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм		78	78
Шпиндель
Резьбовой конец шпинделя, мм	М52	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм		100	100	125
Диаметр сквозного отверстия в шпинделе, мм	25	16		18
Наибольший диаметр прутка, мм	23	15	12
Конус Морзе шпинделя	№4	№2	№3	№3
Число ступеней частот прямого обертання шпинделя	13	6	6	8
Частота прямого обертання шпинделя, об/мин	45..2800	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60..1000
Торможение шпинделя	есть	нет	нет	нет
Блокировка рукояток		нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	500	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм		0,5	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	190	100	100
Перемещение суппорта поперечное на одно деление лимба, мм		0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	160	50	85	85
Перемещение резцовых салазок на одно деление лимба, мм		0,025	0,025	0,025
Угол поворота резцовых салазок, град		±45°	±45°	±40°
Число ступеней продольных подач суппорта	30	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,018..0,7	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	0,005..0,2	нет	нет	нет
Количество нарезаемых різьб метрических		3	3	6
Пределы шагов нарезаемых різьб метрических, мм	0,125..10	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых різьб дюймовых, ниток на дюйм	24..4	нет	нет	нет
Пределы шагов нарезаемых різьб модульных, мм	0,25..2,5	нет	нет	нет
Пределы шагов нарезаемых різьб питчевых	нет	нет	нет	нет
Задня бабка
Конус Морзе задньої бабки	№3	№2	№2	№2
Наибольшее перемещение пиноли, мм	80	65	65	65
Електроустаткування
Напряжение питающей сети, В	~380	~380	~380	~380
Електродвигун головного привода, кВт (об/мин)	1,5 (1500)	1,0	1,1	1,1
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	1500 х 680 х 580	1440 х 470 х 1020	1100 х 470 х 110	1050 х 535 х 1200
Масса верстата, кг	210	280	300	400

<
