2А592 Верстат радіально-свердлильний
опис, характеристики, схеми

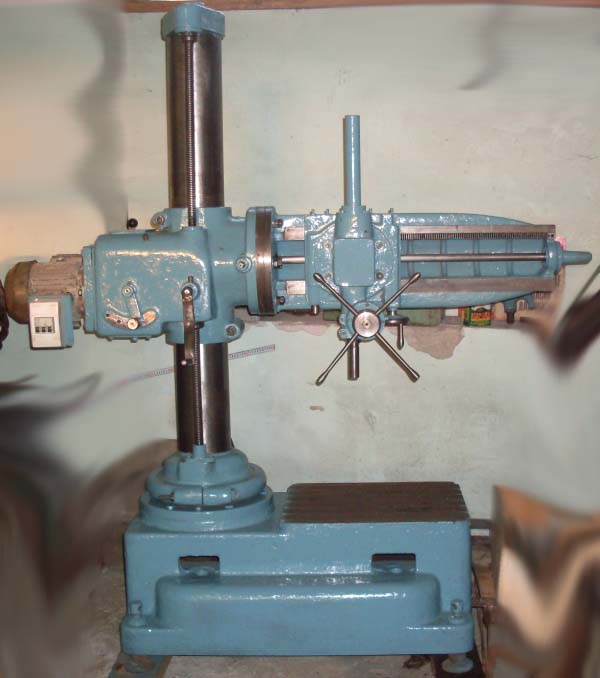

Фото радіально-свердлувального верстата 2А592







Відомості про виробника радіально-свердлильного верстата 2А592

Виробник радіально-свердлувального верстата 2А592 - Вітебський верстатобудівний завод імені Комінтерну , заснований у 1922 році.





Продукція Вітебського верстатобудівного заводу ім. Комінтерну


2А592 радіально-свердлильний верстат. Призначення та сфера застосування

Радіально-свердлильний верстат 2А592 сконструйовано та запущено у виробництво у 1952 році.

Радіальний свердлильний верстат 2А592 призначений для обробки отворів у середніх та великих деталях у одиничному, дрібносерійному та серійному виробництві.

На верстаті 2А592 можна виконувати: свердління, розсвердлювання, зенкерування, розгортання, нарізування різьблення та розточування отворів. Найбільш ефективно верстат може бути використаний при обробці отворів, розташованих під кутами в різних площинах великогабаритних деталей, інструментальних, ремонтних, експериментальних, складальних і виробничих цехах.


Керування верстатом та його налагодження

Перемикання швидкостей шпинделя здійснюється рукояткою 3, подача шпинделя (тільки ручна) - штурвалом 8. Після закінчення свердління сильна пружина автоматично піднімає шпиндель у вихідне положення (при цьому потрібно остерігатися удару від штурвала, що обертається).

Через високу універсальність верстата шпиндель може бути встановлений у будь-якому положенні.

Досягається це шляхом обертання траверси навколо вертикальної та горизонтальної осей, повороту шпинделя в площині осі, переміщення траверси по колоні і свердлильного супорта по траверсі.

Усі маніпуляції здійснюються відповідними рукоятками і не потребують додаткових пояснень. Слід лише на увазі, що для повороту траверси навколо горизонтальної осі необхідно попередньо відпустити гайки болтів, що притягають її до коробки швидкостей. При підключенні мотора до мережі обов'язково слід дотримуватися напрямку обертання, вказаного стрілкою; при цьому вал, що йде вздовж траверси і служить для приводу супорта свердлильного, повинен також обертатися в напрямку, показаному стрілкою.

Регулювання легкості обертання

Регулювання легкості обертання траверси та коробки навколо колонки проводити шляхом відпустки та підтяжки рукоятки клемного затиску.

Правила щоденного догляду за верстатом

  1. Приступаючи до роботи, необхідно: Оглянути верстат, щоб на ньому не було сторонніх предметів і щоб він був чистий.
  2. Залити олію у всі маслянки
  3. Перевірить затиснуті коробка швидкостей, траверса (підйом по колоні і поворот навколо горизонтальної осі), і свердлильний супорт (переміщення по траверсі і поворот)
  4. Якщо все виявиться гаразд пустити верстат. (Перед початком роботи 2-3 хв. попрацювати на холостому ході
  5. Проектом передбачаються нормальні умови довкілля цеху

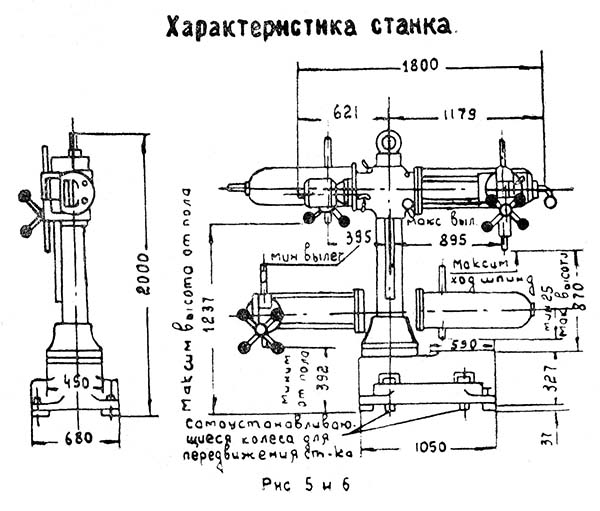

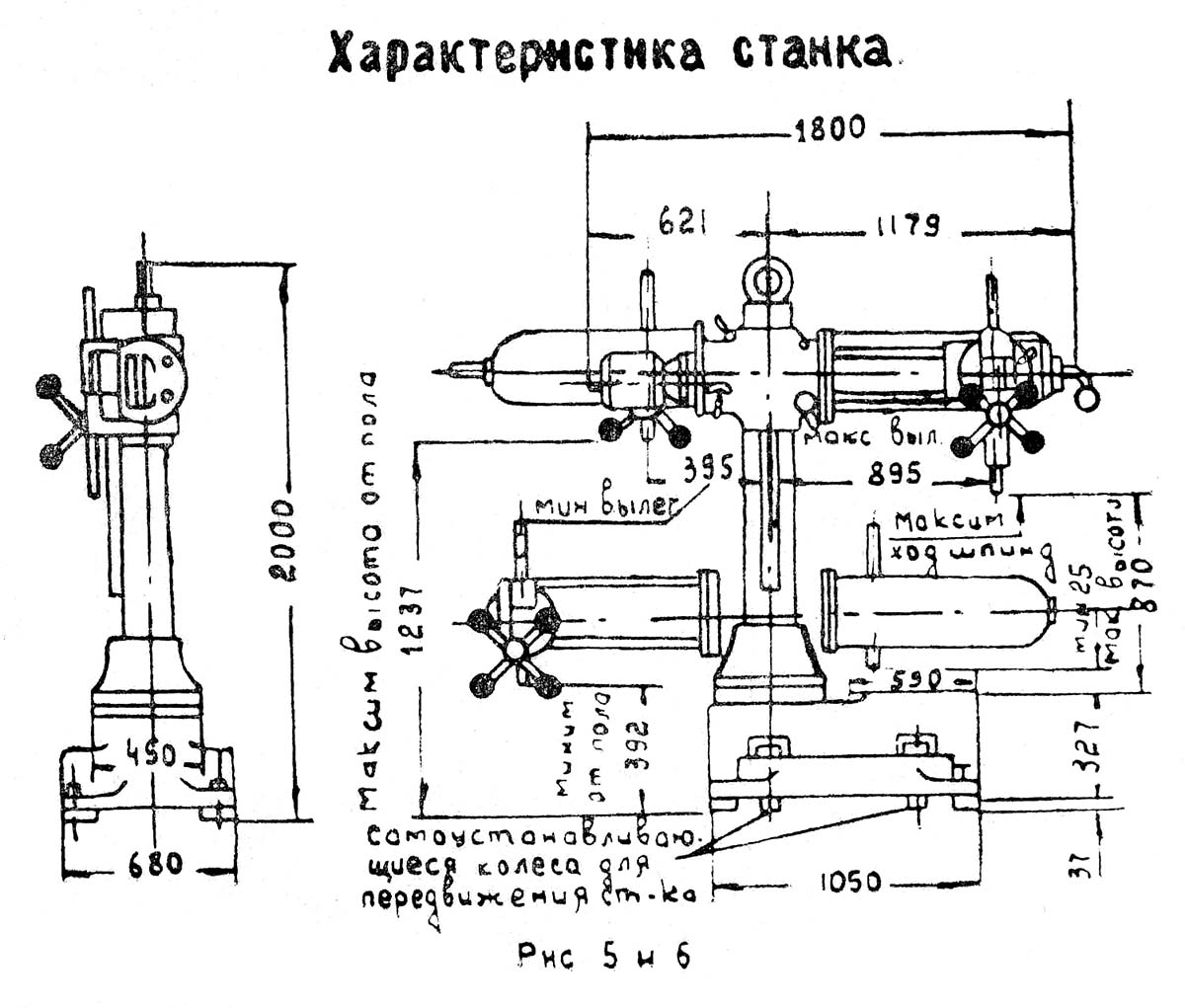

Габаритні розміри робочого простору радіально-свердлувального верстата 2А592

Габаритні розміри робочого простору радіально-свердлувального верстата 2А592

Габаритні розміри робочого простору радіально-свердлувального верстата 2А592

Габаритні розміри робочого простору радіально-свердлувального верстата 2А592. Дивитись у збільшеному масштабі



2А592 Загальний вигляд радіально-свердлувального верстата

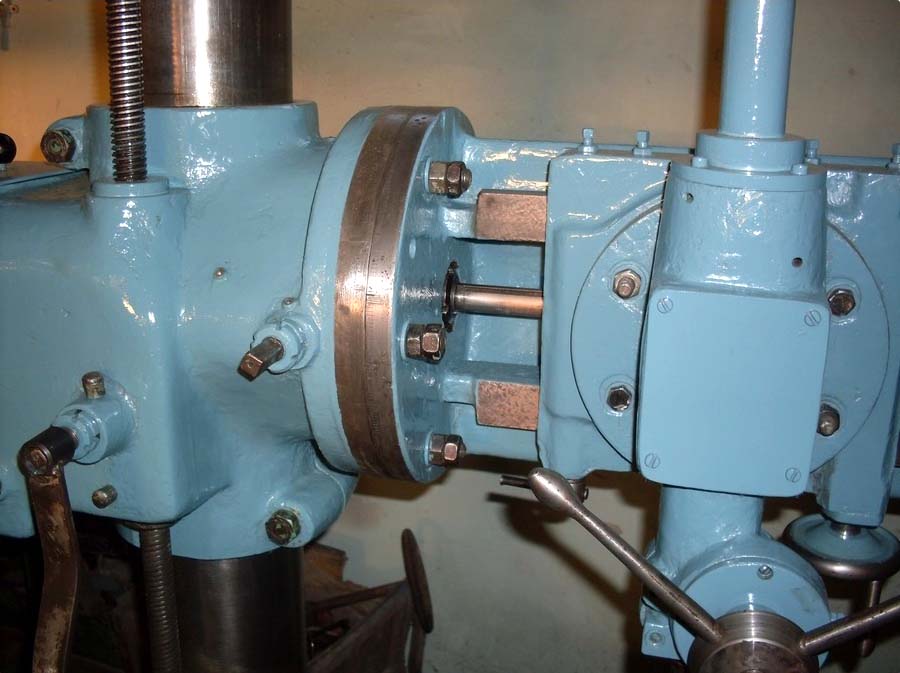

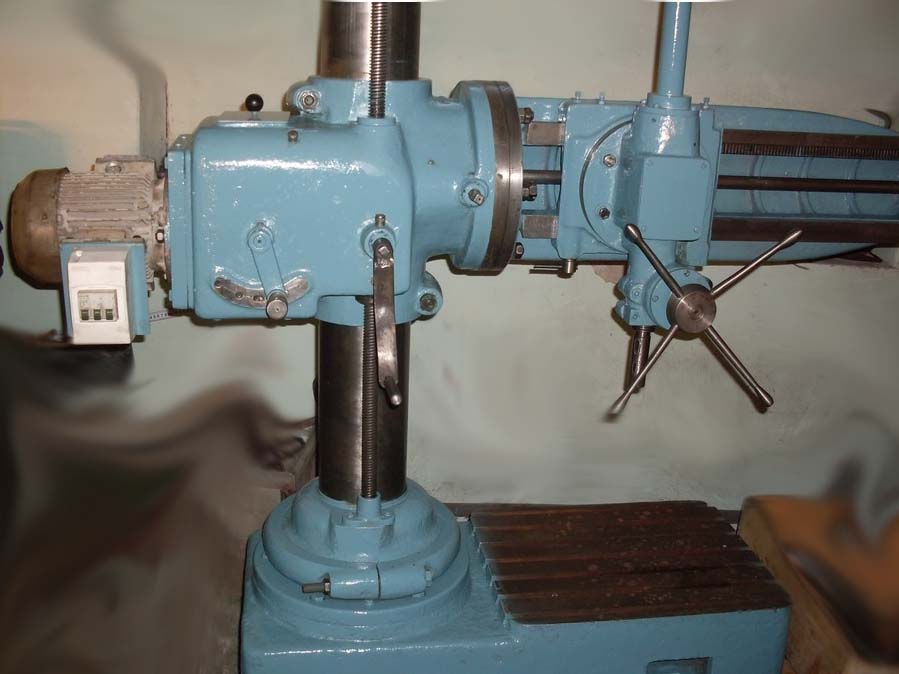

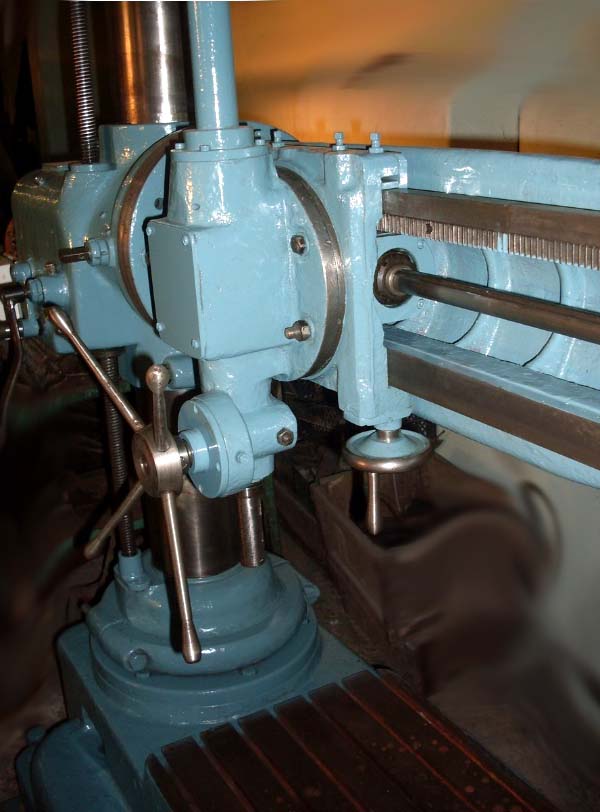

Фото радіально-свердлувального верстата 2А592

Фото радіально-свердлувального верстата 2А592


Фото радіально-свердлувального верстата 2А592

Фото радіально-свердлувального верстата 2А592

Фото радіально-свердлувального верстата 2А592. Дивитись у збільшеному масштабі



Фото радіально-свердлувального верстата 2А592

Фото радіально-свердлувального верстата 2А592

Фото радіально-свердлувального верстата 2А592. Дивитись у збільшеному масштабі



Фото радіально-свердлувального верстата 2А592

Фото радіально-свердлувального верстата 2А592

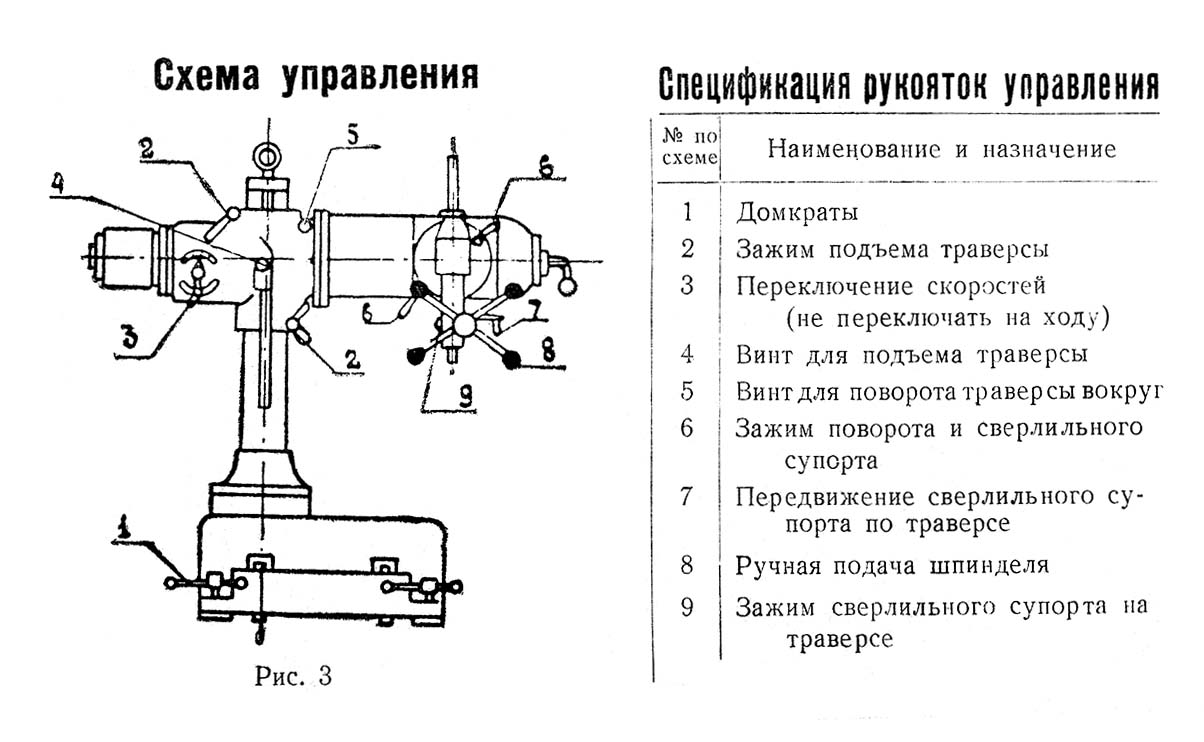

2А592 Розташування органів керування радіально-свердлильним верстатом

Розташування органів керування радіально-свердлильним верстатом 2А592

Розташування органів керування радіально-свердлильним верстатом 2А592

Розташування органів керування радіально-свердлильним верстатом 2А592. Дивитись у збільшеному масштабі

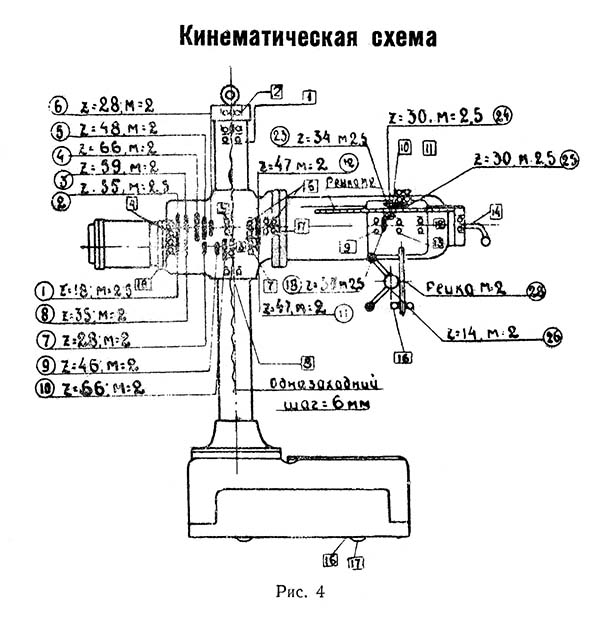

2А592 Кінематична схема радіально-свердлильного верстата

2А592 Схема кінематична свердлильного верстата

Кінематична схема радіально-свердлувального верстата 2А592

Кінематична схема радіально-свердлувального верстата 2А592. Дивитись у збільшеному масштабі

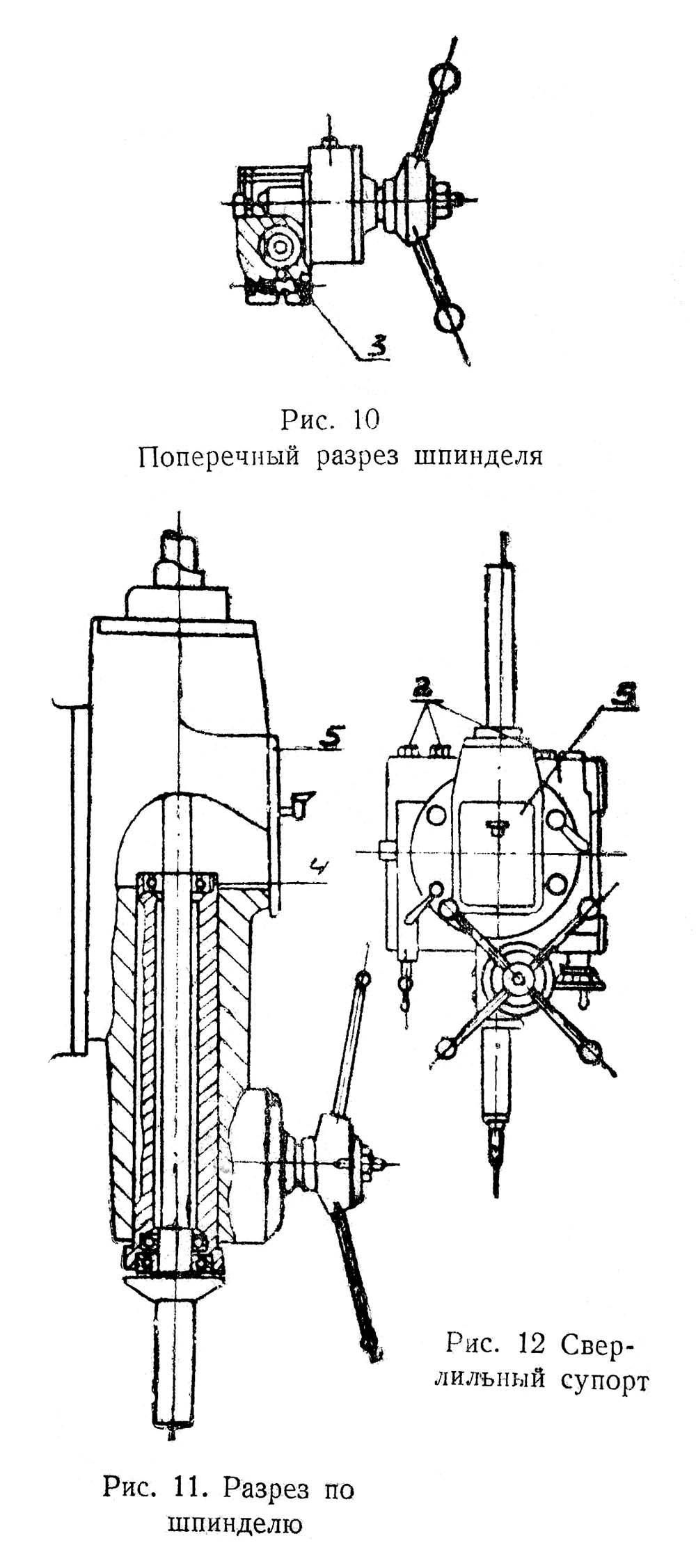

2А592 Шпиндель свердлильного верстата

Шпиндель радіально-свердлувального верстата 2А592

Шпиндель радіально-свердлувального верстата 2А592. Дивитись у збільшеному масштабі



Свердлильний супорт

Регулювання зносу направляючих здійснюється підтиском напрямної планки ггвинта 2; попередньо слід відпустити відповідні контргайки.

Регулювання зношування гільзи шпинделя проводиться підгвинчуванням гвинтів 3. Регулювання осьового люфта шпинделя проводиться підгортанням гайок 4; попередньо має бути знято кришку 5.

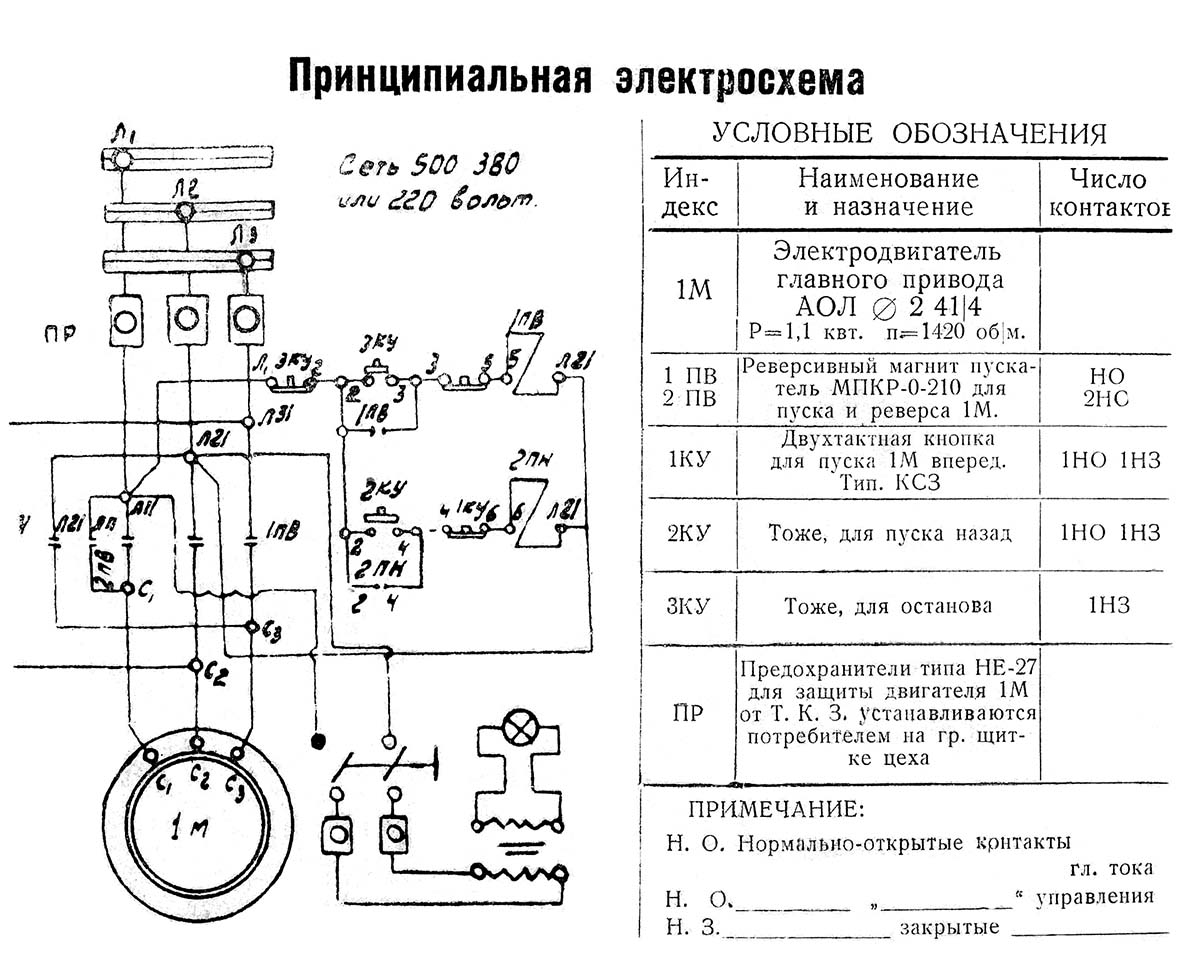

2А592 Електроустаткування та електрична схема радіально-свердлувального верстата

2А592 Схема Свердлильний верстат

Електрична схема радіально-свердлувального верстата 2А592

Електрична схема радіально-свердлувального верстата 2А592. Дивитись у збільшеному масштабі



Апаратура керування

Магнитный пускатель МПКР-О-210 (см. ел. схему) служит: для дистанционного увімкнення, отключения, реверсирования електродвигуна і защиты от падения напряжения. Нулевая защита отключения двигуна при исчезновении или падении напряжения до 50-60% от номинального, осуществляется катушками пускателя 1 ПВ і 2 ПН.

При восстановлении напряжения двигатель остается отключенным до повторного нажатия на кнопку 1КУ или 2КУ.

Захист от Т. К. 3. осуществляется плавкими предохранителями НЕ-27 на групповом щитке цеха.

Кнопки 1КУ, 2КУ і 3КУ служат для воздействия на катушки магнитных пускачів.

Порядок керування електроприводом

Пуск верстата осуществляется путем кратковременного нажатия на кнопку „1КУ вперед или 2КУ назад", при етом замыкаются главные контакты пускателя 1ПВ или 2ПН подключая двигатель к сети.

Остановка верстата производится путем нажатия кнопки „3КУ".

Ланцюг живлення катушки нарушается — пускатель отключает двигатель от сети.

Указание по обслуговування електропривода

При установці верстата післядний должен быть надежно заземлен — подключен к общей сети заземления цеха.

При уходе за електродвигунами необходимо обращать внимание на их смазку.

Промывать підшипники следует бензином или бензолом. Употребление керосина не допускается, т. к. он способствует образован, ржавчины. Аппаратура должна быть свободна от пыли і грязи.




2А592 Верстат радиально-сверлильный. Відеоролик.




Технічні характеристики радиально сверлильного верстата 2А592

Наименование параметра 2А592 2Е52
Основні параметри верстата
Класс точності верстата Н Н
Наибольший условный диаметр сверления в стали 45, мм 25 25
Диапазон нарезаемой різьби в стали 45, мм М16
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 315..815 325..800
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 500
Наименьшее і наибольшее расстояние от торца шпинделя до плиты, мм 25..870 58..900
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм 840 390..1230
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 130 132
Угол поворота рукава вокруг колонны (вертикальной оси), град 360° 360°
Угол поворота рукава вокруг горизонтальной оси, град 360° 360°
Диаметр колонны, мм 180
Рамер поверхности плиты (ширина длина), мм 450 х 590
Шпиндель
Частота прямого обертання шпинделя, об/мин 175, 432, 693, 980 56..1400
Количество швидкостей шпинделя прямого обертання 4 8
Пределы рабочих подач на один оборот шпинделя, мм/об нет 0,1..0,2
Число ступеней рабочих подач - 3
Наибольший допустимый крутящий момент, Н-м 8
Наибольшее усилие подачі, кН 4 5
Конус шпинделя Морзе 2 Морзе 3
Зажим обертання колонны Ручной
Зажим рукава на колонне Ручной Ручной
Зажим сверлильной головки на рукаве Ручной Ручной
Електроустаткування. Привод
Количество електродвигателей на станке 1 1
Електродвигун приводу головного руху, кВт (об/мин) 1,7 (1420) 2,2
Електродвигун зажиму колонны М3, кВт нет
Електродвигун насоса охлаждающей жидкости М1, кВт
Суммарная мощность установленных електродвигателей, кВт 2,2
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм 800 х 680 х 2000 1750 х 750 х 1900
Масса верстата, кг 780 1030
