5А352ПФ2 Верстат шлицефрезерный горизонтальный напівавтомат
схеми, опис, характеристики

Відомості про виробника шлицефрезерного напівавтомату 5А352ПФ2

Производитель горизонтального шлицефрезерного напівавтомату 5А352ПФ2 - Витебский станкостроительный завод имени Коминтерна, основанный в 1877 году.

Более 40 лет из более чем вековой истории завод специализировался на выпуске зубообрабатывающего оборудования для обробки зубьев цилиндрических зубчатых колес.

5А352ПФ2 Верстат горизонтальный шлицефрезерный напівавтомат. Назначение і область применения

Шлицефрезерный напівавтомат 5А352ПФ2 предназначен для фрезерування на валах прямобочных і евольвентных шлицев, а также зубьев прямозубых і косозубых цилиндрических колес червячными фрезами методом обкатки і Мметодом радиального врізання в наладочном режиме можно нарезать червячные колеса.

Верстат 5А352ПФ2 применяется в условиях серийного, мелкосерийного і единичного производства.

При оснащении напівавтомату специальным суппортом, поставляемым по требованию заказчика за отдельную плату, возможно фрезерование дисковий или пальцевой фрезой винтов, червяков.

Полуавтомат используется как для получистовой обробки зубьев под післядующее шлифование, так і для окончательной обробки.

Полуавтомат — широкоуніверсальний і може применяться во многих отраслях машиностроения і ремонтных службах.

Принцип роботи і особливості конструкції верстата

Конструктивное виконання: шлицефрезерный напівавтомат з горизонтальной осью вироби, работающий методом обкатки червячной фрезой.

Особливості конструкції: напівавтомат выполнен з горизонтальной осью обертання і работает по методу обкатки червячной фрезы і заготовки. Наличие диференціала позволяет обрабатывать колеса со спиральными зубьями, винты, червяки.

Обработка производится в напівавтоматическом цикле в один или два прохода з автоматичною сменой режимов різання на проходах.

Предусмотрено выхаживание після осевой подачі.

Предусмотрена возможность роботи в автоматическом цикле в комплекте з манипулятором (роботом) отечественного производства или встройка в автоматические линии і автоматизированные комплексы оборудования.

Применение трехскоростного електродвигуна для головного і тиристорных приводов для осевой і радиальной подач обеспечивает быструю і удобную переналадку режимов обробки в широком диапазоне.

Использование однокоординатной системы ЧПУ з дискретностью 0,01 мм для осьового переміщення фрезы позволяет автоматизировать процесс осьового переміщення фрезы з точно заданным шагом і повысить стойкость червячных фрез.

Наличие отдельного приводу для поворота суппорта значительно облегчает переналадку верстата.

Полуавтомат имеет централизованную систему змазки от отдельного агрегата, систему охлаждения для подачі СОЖ в зону різання і післядующей її очистки, шнек для удаления стружки из ниши станины.

Електроустаткування смонтировано в отдельном шкафу. Комплекс електрических блокировок і сигнализаций дает полное представление о ходе цикла обробки деталей і исключает аварийные ситуации.

Климатические условия експлуатации напівавтомату — УхЛ-4, для експортных поставок в страны з тропическим климатом — ТУ по ГОСТ 15150—69.

Шероховатость обработанной поверхности Ra = 2,5 мкм по ГОСТ 2789—73.

Класс точності верстата - П по ГОСТ 8—82.

Разработчик — Витебский станкостроительный завод им. Коминтерна.

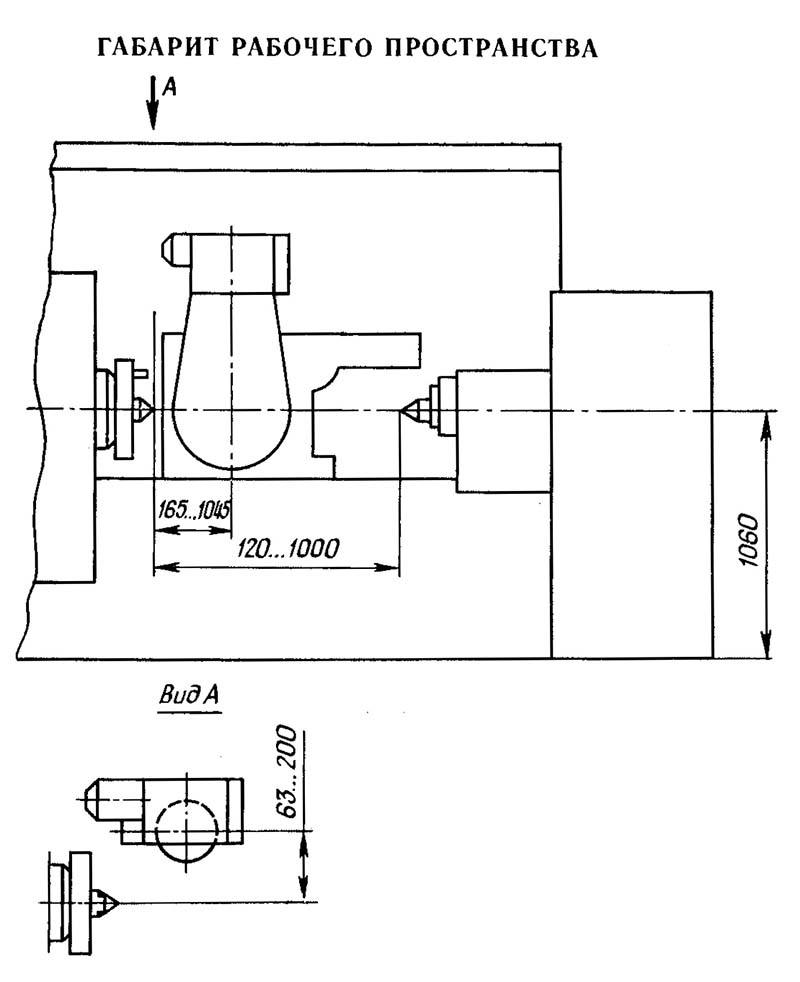

5А352ПФ2 Габарити робочого простору шлицефрезерного напівавтомату

Габаритные розміри робочого простору верстата 5А352ПФ2

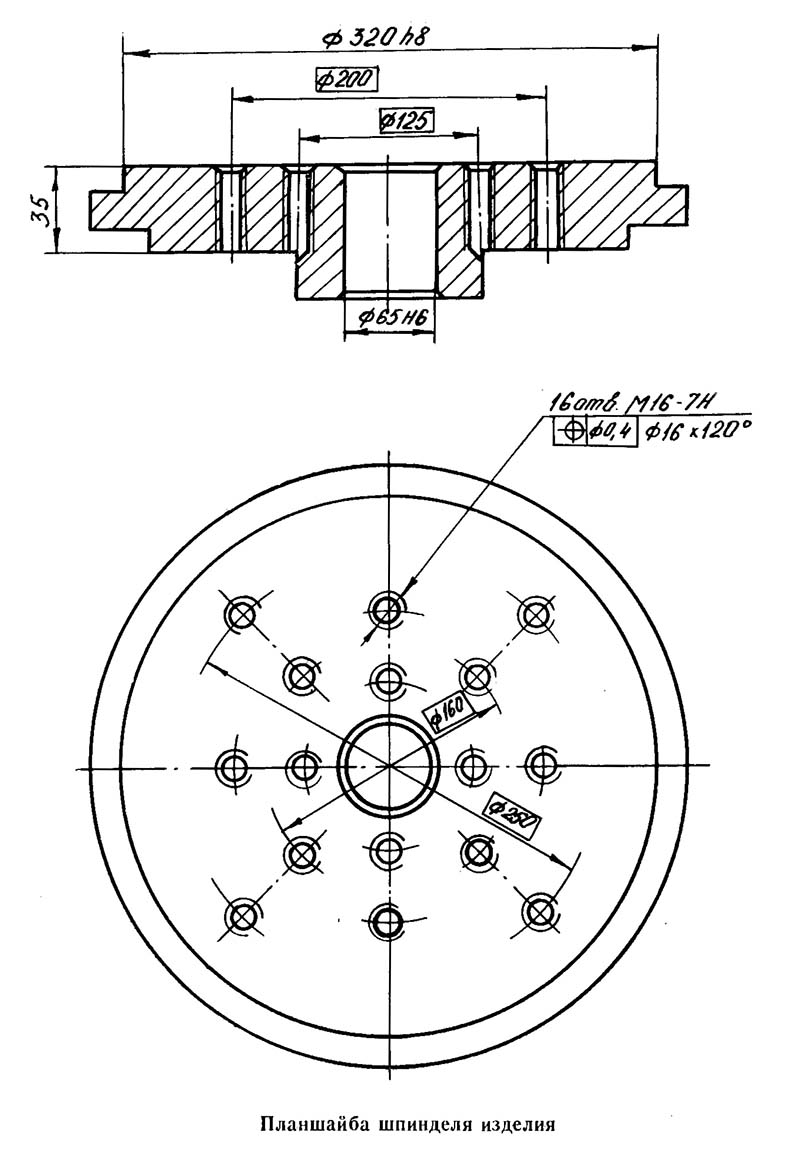

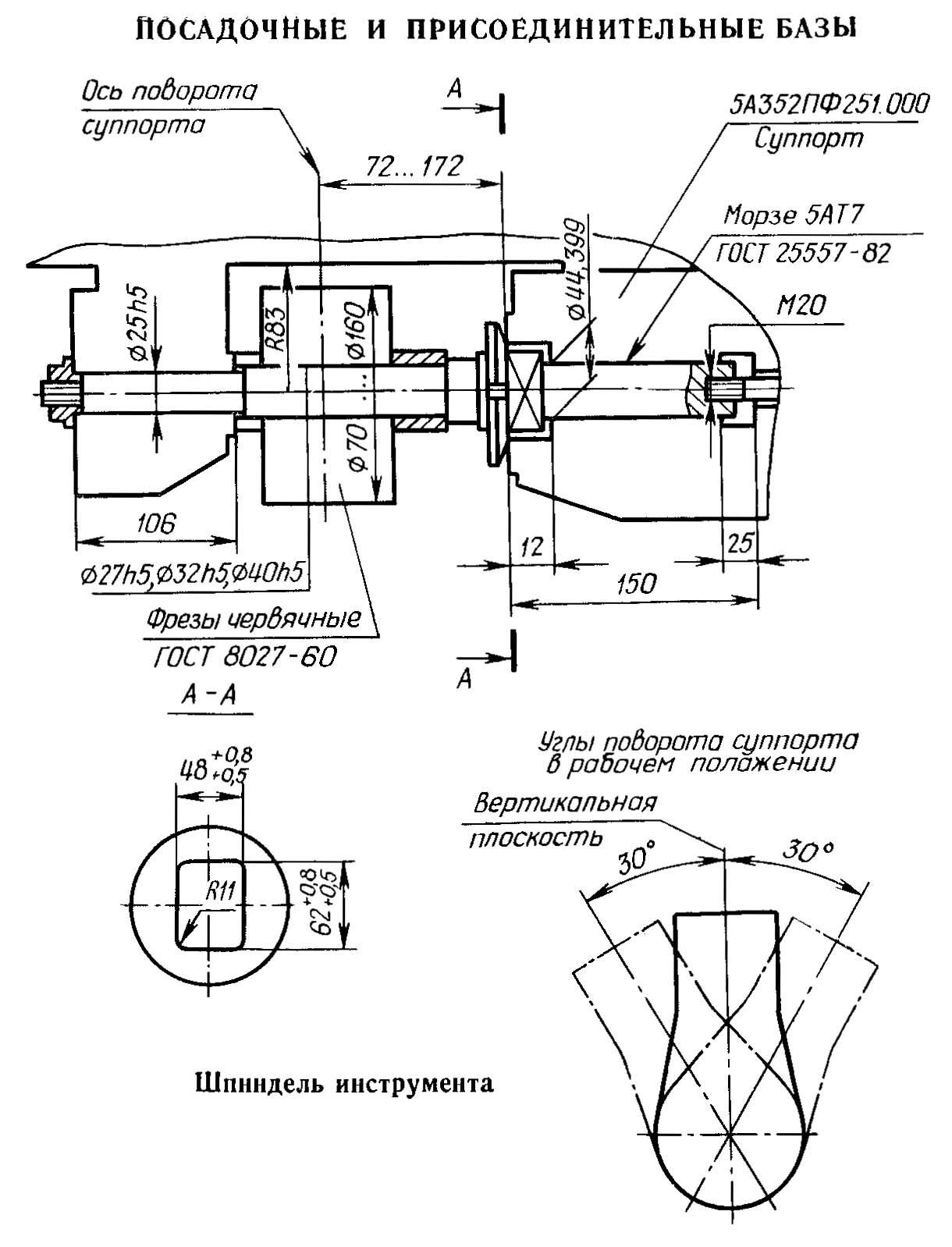

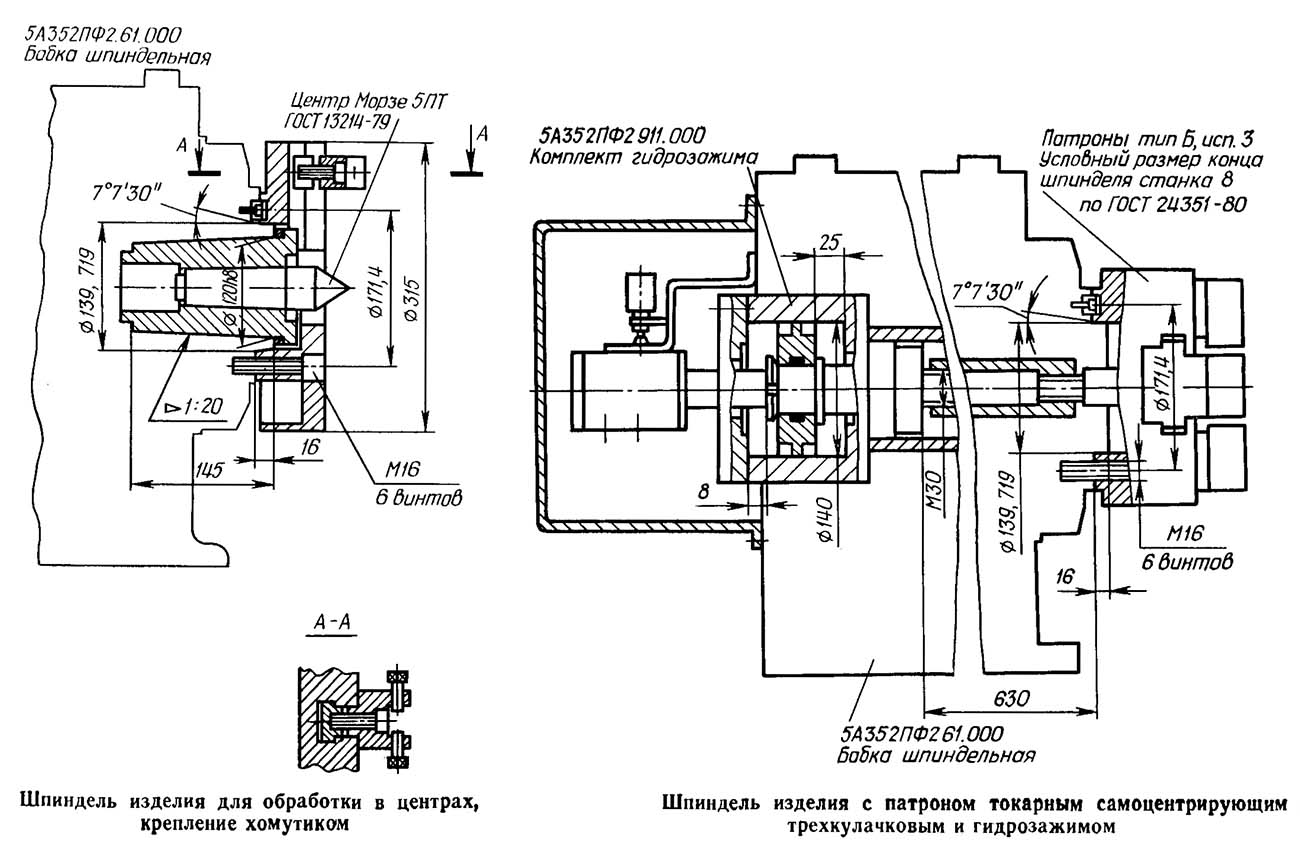

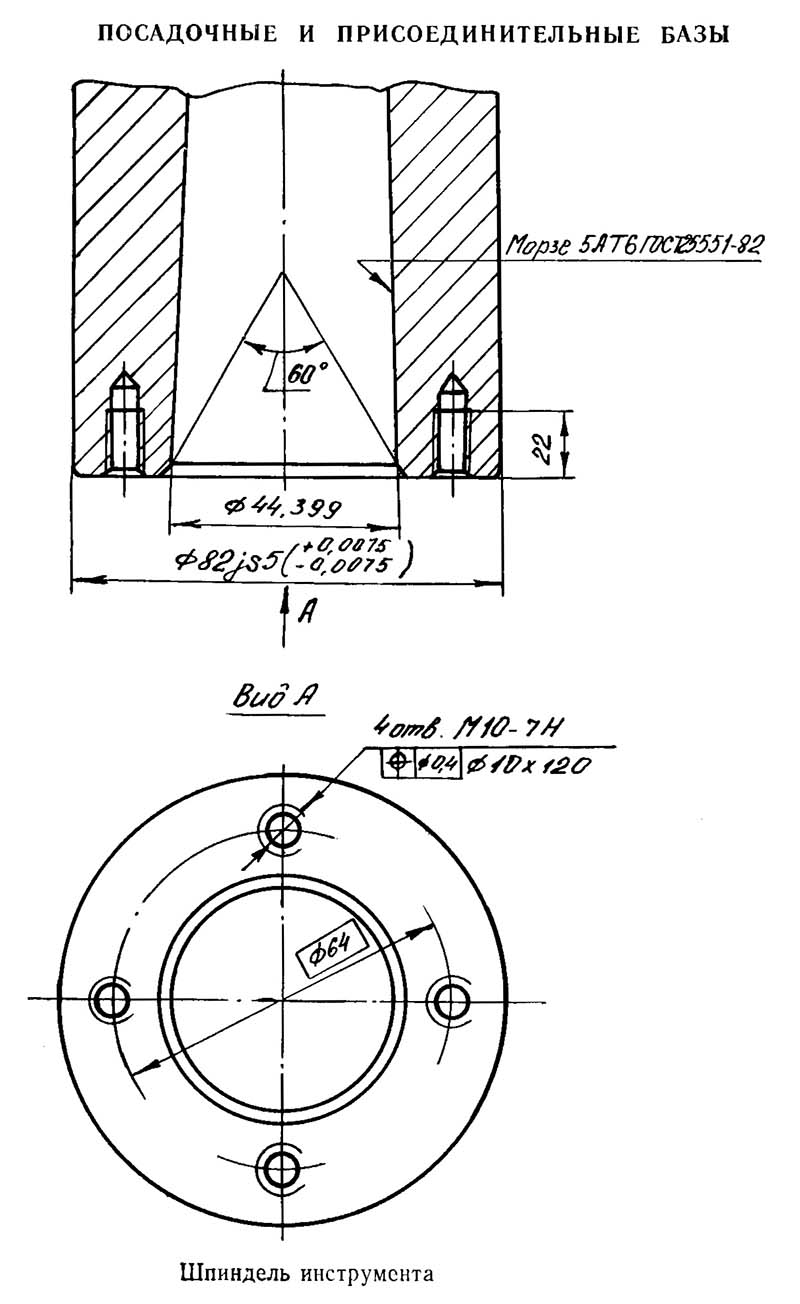

Посадочные і присоединительные базы инструмента верстата 5А352ПФ2

Посадочные і присоединительные базы шлицефрезерного напівавтомату 5А352ПФ2

Посадочные і присоединительные базы шлицефрезерного напівавтомату 5А352ПФ2

Посадочные і присоединительные базы шлицефрезерного напівавтомату 5А352ПФ2

Посадочные і присоединительные базы шлицефрезерного напівавтомату 5А352ПФ2. Дивитись у збільшеному масштабі

Посадочные і присоединительные базы шлицефрезерного напівавтомату 5А352ПФ2

Посадочные і присоединительные базы шлицефрезерного напівавтомату 5А352ПФ2. Дивитись у збільшеному масштабі

5А352ПФ2 Загальний вигляд шлицефрезерного верстата-напівавтомату

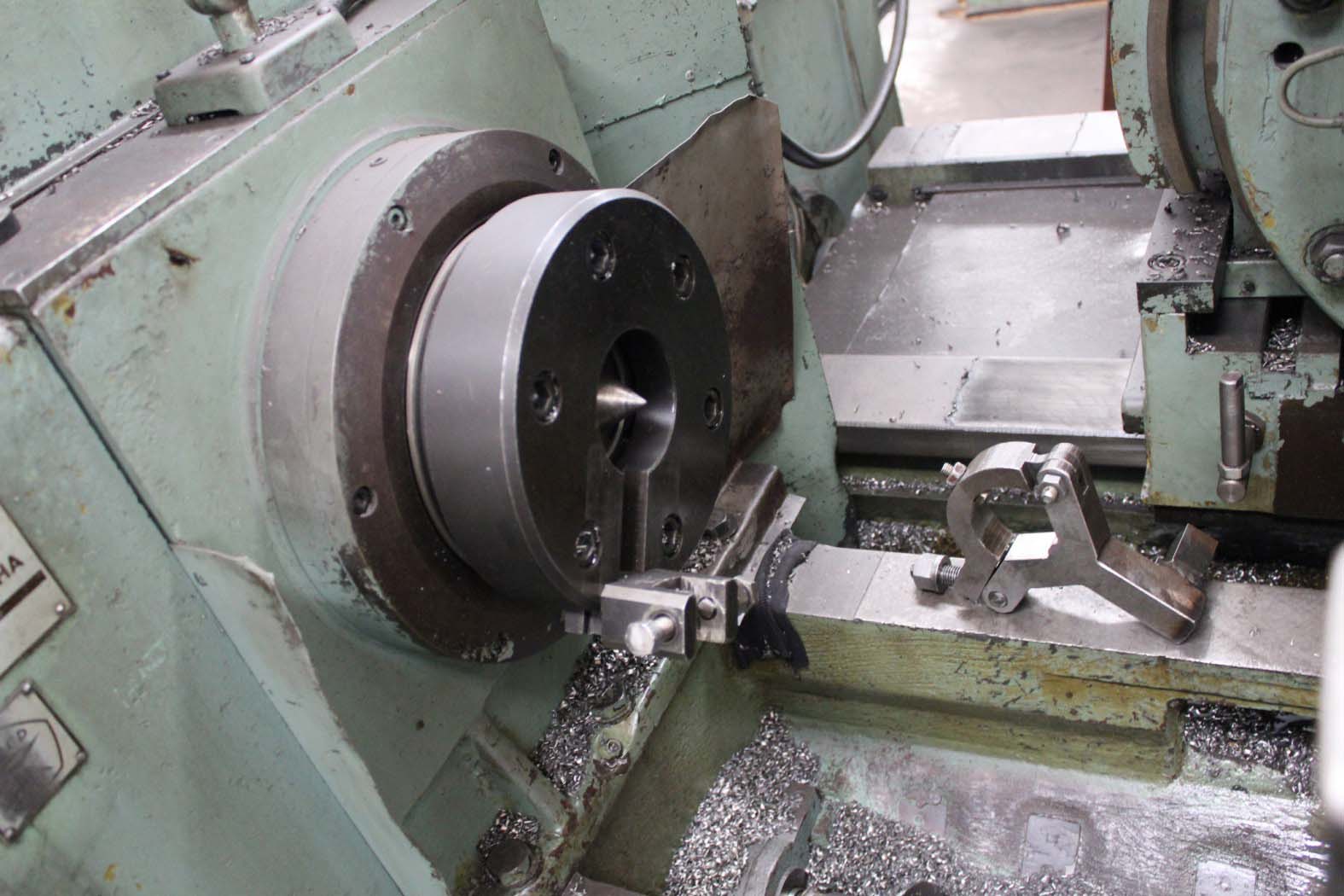

Фото шлицефрезерного верстата 5А352ПФ2

Фото шлицефрезерного верстата 5А352ПФ2. Дивитись у збільшеному масштабі

Фото шлицефрезерного верстата 5А352ПФ2

Фото шлицефрезерного верстата 5А352ПФ2. Дивитись у збільшеному масштабі

Фото шлицефрезерного верстата 5А352ПФ2

Фото шлицефрезерного верстата 5А352ПФ2. Дивитись у збільшеному масштабі

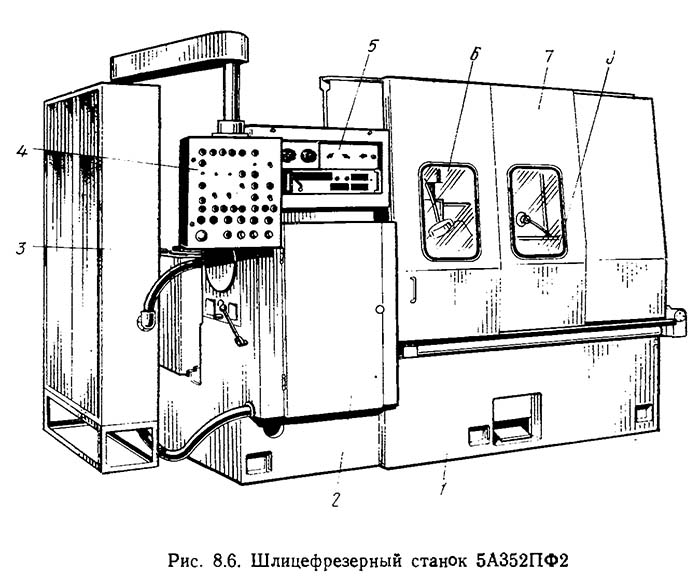

5А352ПФ2 Розташування органів керування шлицефрезерным напівавтоматом

Розташування органів керування шлицефрезерным верстатом 5А352ПФ2

5А352ПФ2 Специфікація органів керування шлицефрезерным напівавтоматом

1. Станина
2. Крышка коробки гітари деления
3. Электрошкаф
4. Пульт керування
5. Пристрій ЧПУ
6. Суппорт
7. Двери ограждения рабочей зоны
8. Задня стойка

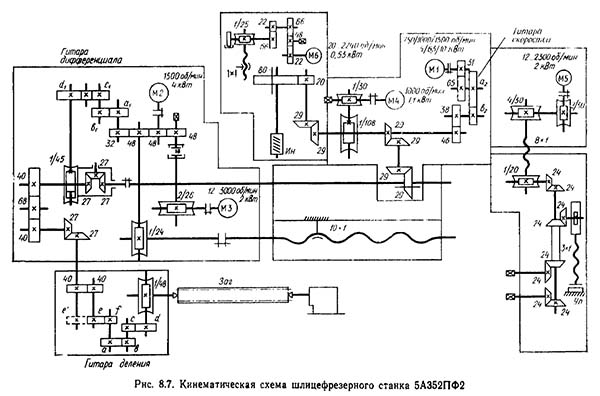

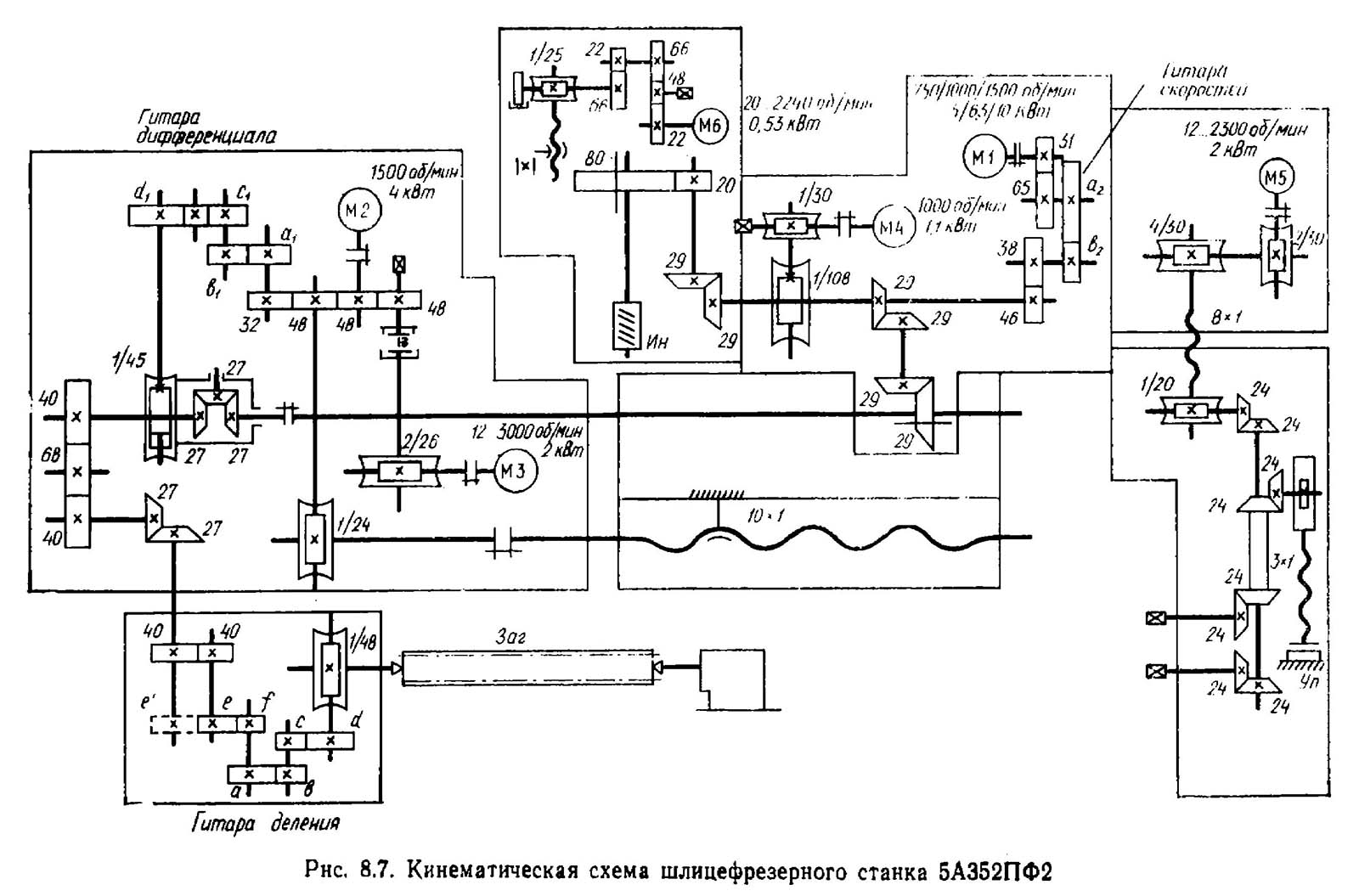

Схема кінематична шлицефрезерного верстата 5А352ПФ2

Кінематична схема шлицефрезерного верстата 5А352ПФ2

Схема кінематична шлицефрезерного верстата 5А352ПФ2. Дивитись у збільшеному масштабі

Короткий опис кінематичної схеми верстата 5А352ПФ2

Кінематична схема шлицефрезерного верстата 5А352ПФ2 (рис. 8.7) состоит из следующих основних кинематических ланцюгів: обертання инструмента і заготовки (главное движение), деления, диференціала, поздовжньої подачі, радиальной подачі, переруху фрезы і ланцюгів ручного переміщення. Кинематические ланцюги, связанные з вращением инструмента і заготовки, настраиваются сменными зубчатыми колесами, а ланцюги подач з помощью регулювання частоти обертання електродвигателей.

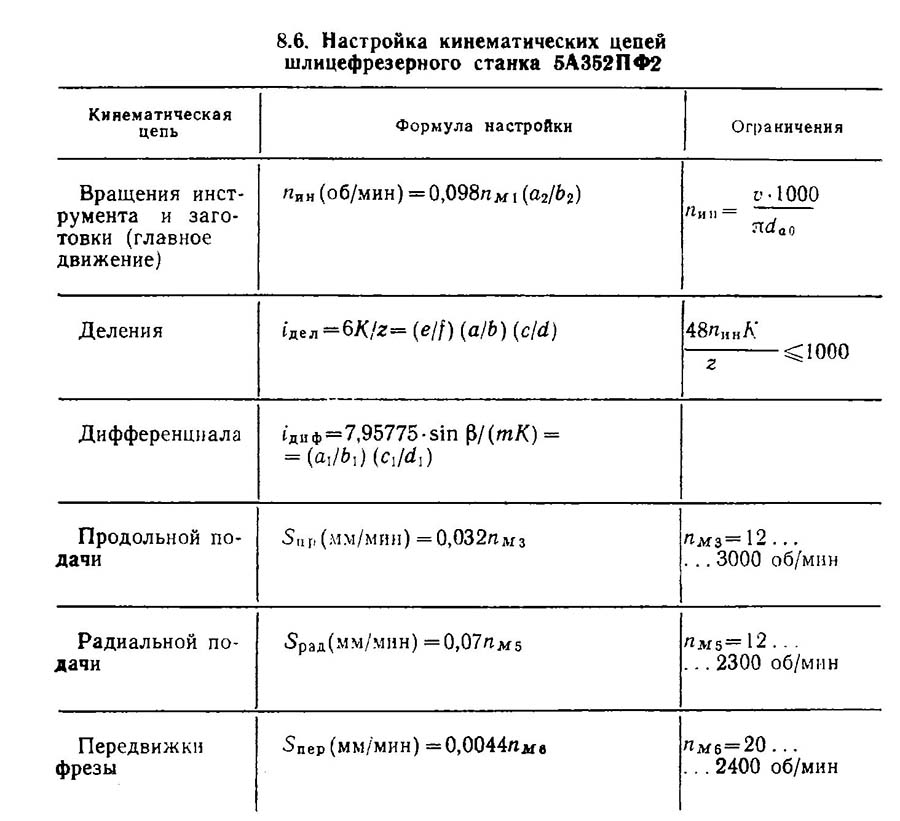

В табл. 8.6 приведены формулы налаштування основних кинематических ланцюгів етого верстата.

Формулы налаштування основних кинематических ланцюгів верстата 5А352ПФ2

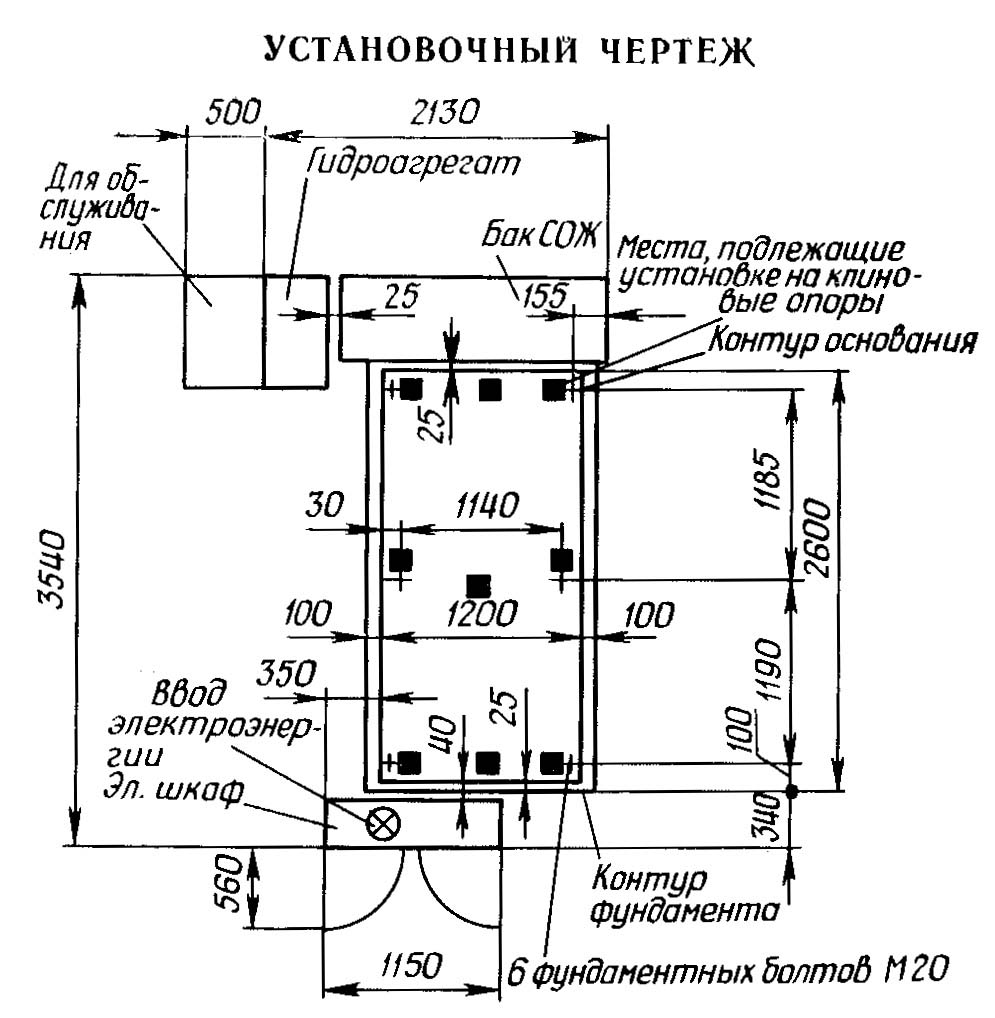

Настановне креслення шлицефрезерного верстата 5А352ПФ2

Настановне креслення шлицефрезерного верстата 5А352ПФ2

5А352ПФ2 Верстат шлицефрезерный горизонтальный напівавтомат. Відеоролик.

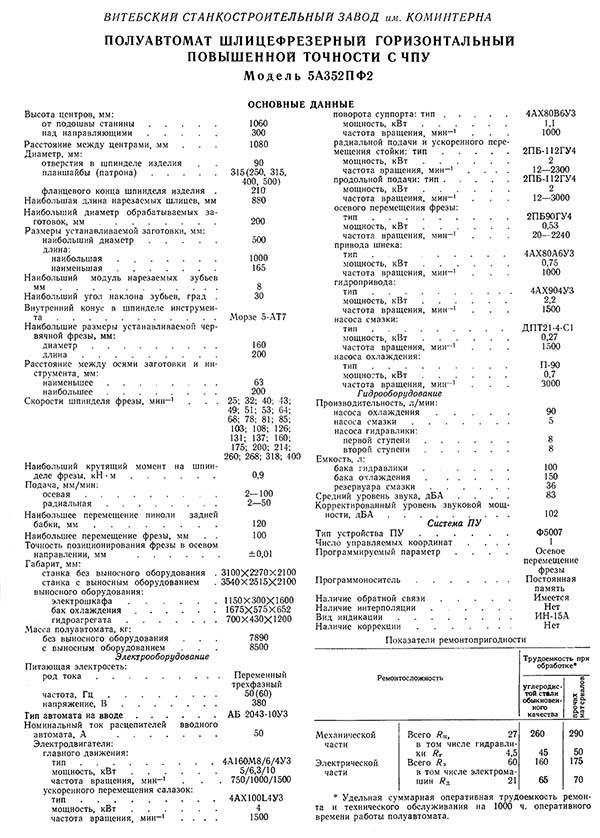

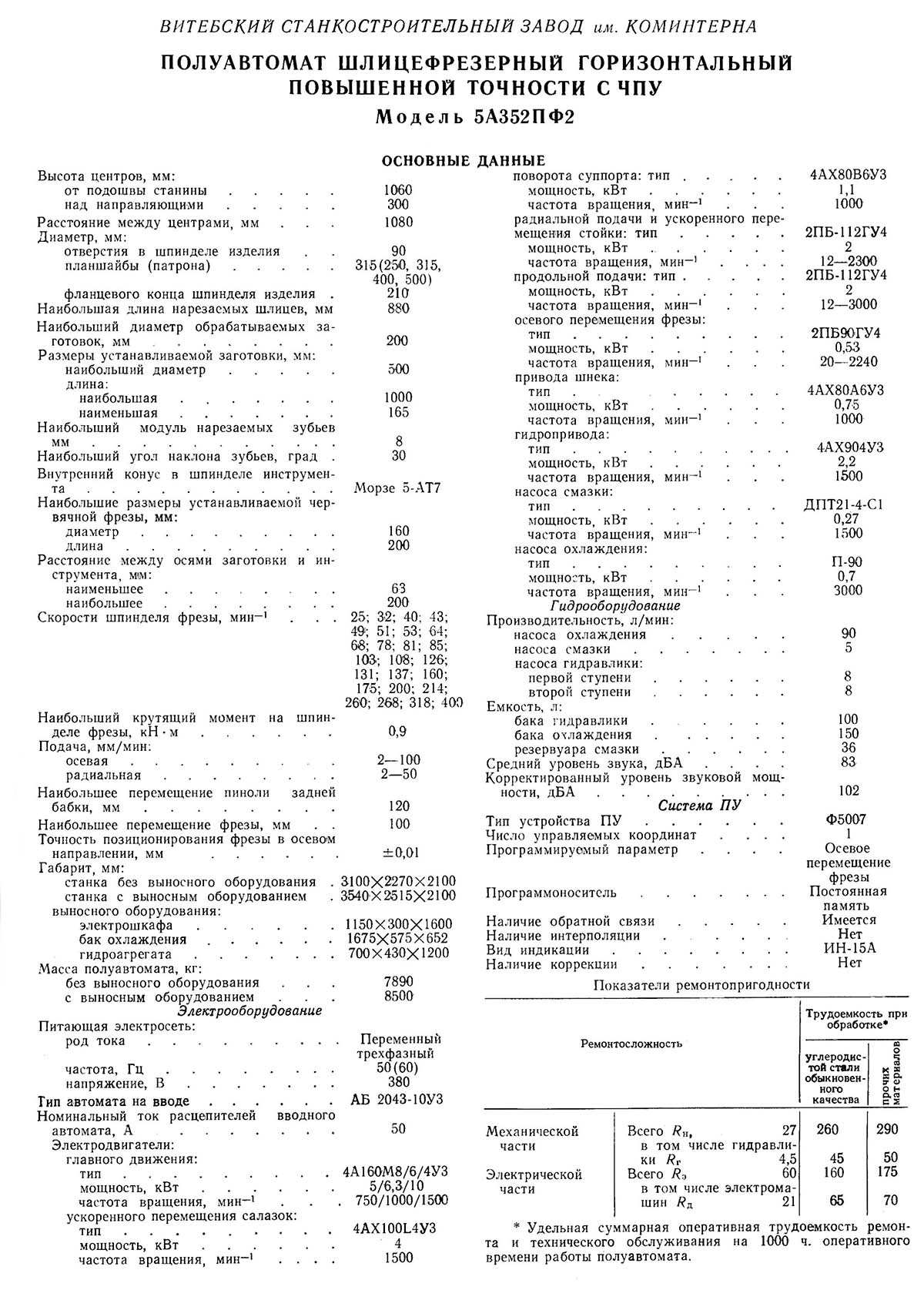

Технічні характеристики шлицефрезерного верстата 5А352ПФ2

Технічні характеристики шлицефрезерного верстата 5А352ПФ2

Технічні характеристики шлицефрезерного верстата 5А352ПФ2. Дивитись у збільшеному масштабі
