2А106 Верстат свердлильний настільний
Опис, характеристики, схеми

Відомості про виробника свердлильного настільного верстата 2А106

Виробник свердлильного настільного верстата 2А106 - Вітебський верстатобудівний завод Вістан , заснований у 1914 році.

2А106 Верстат свердлильний настільний. Призначення та сфера застосування

Початок серійного виробництва настільного свердлувального верстата 2А106 – 1958 рік.

Верстат настільно-свердлильний вертикальний навчальний моделі 2А106 призначений для свердління отворів у дрібних деталях із чавуну, сталі, кольорових сплавів та неметалічних матеріалів.

Свердлильний верстат 2А106 дозволяє виконувати наступні операції:

• свердління
• зенкерування
• розгортання
• розсвердлювання

Особливості конструкції настільного свердлувального верстата підвищеної точності 2А106

Шпиндель верстата 2А106 отримує 6 швидкостей обертання від 2-х пар змінних шківів приводу і шпинделя, що забезпечує швидкості різання 1545, 2900, 4500 об/хв об/хв від 1-ї пари шківів і 7400, 11050, /15 -ї пари шківів.

Кінець шпинделя – укорочений зовнішній конус морзе. Діаметр конуса верстата 2А106 в основній площині D = 10,260 мм (за сучасним стандартом В10 повинен мати D = 10,094 мм) і сучасні патрони свердлильні з ним не сумісні.

Відлік глибини свердління провадиться по лімбу на рукоятці подачі шпинделя. Ціна поділу лімбу – 1 мм.

Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати шківи та положення ременя на шківах для отримання потрібної швидкості різання.

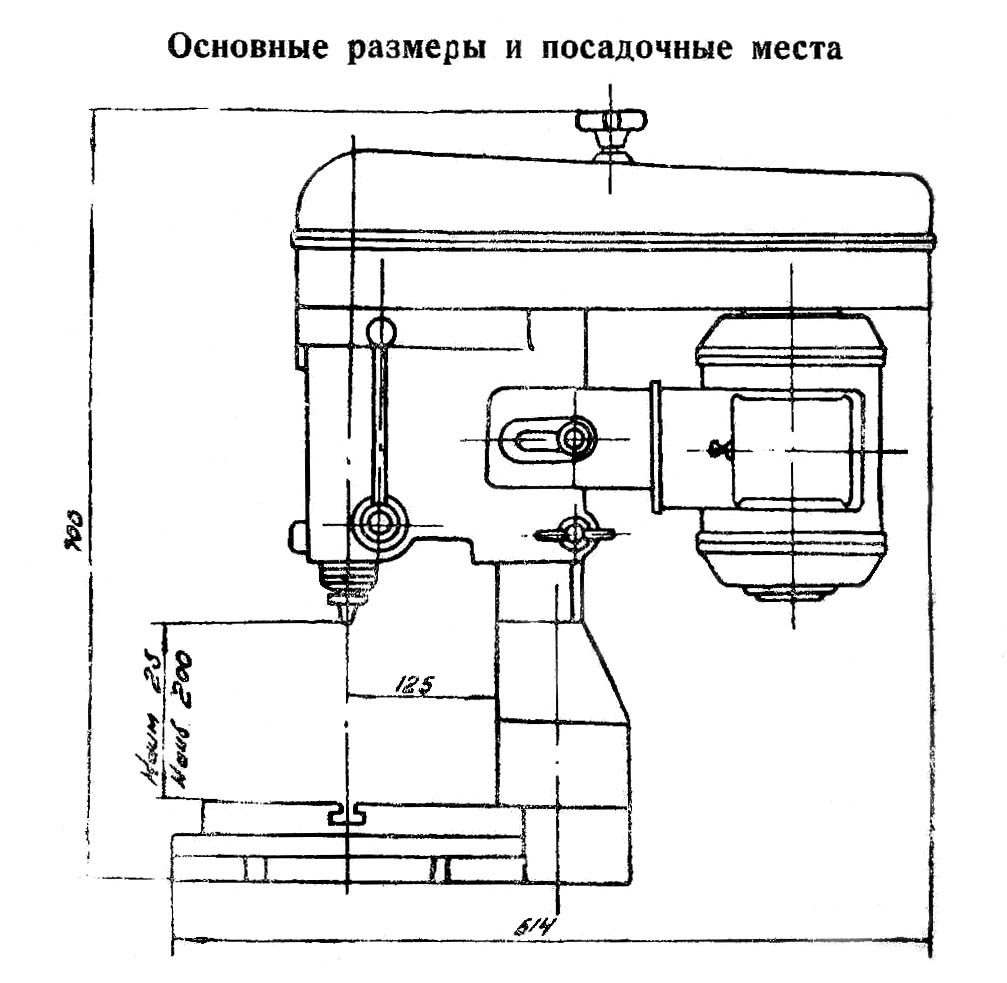

Габаритні розміри робочого простору свердлувального настільного верстата 2А106

Габаритні розміри робочого простору свердлильного верстата 2А106

Габаритні розміри робочого простору настільного свердлильного верстата 2А106. Дивитись у збільшеному масштабі

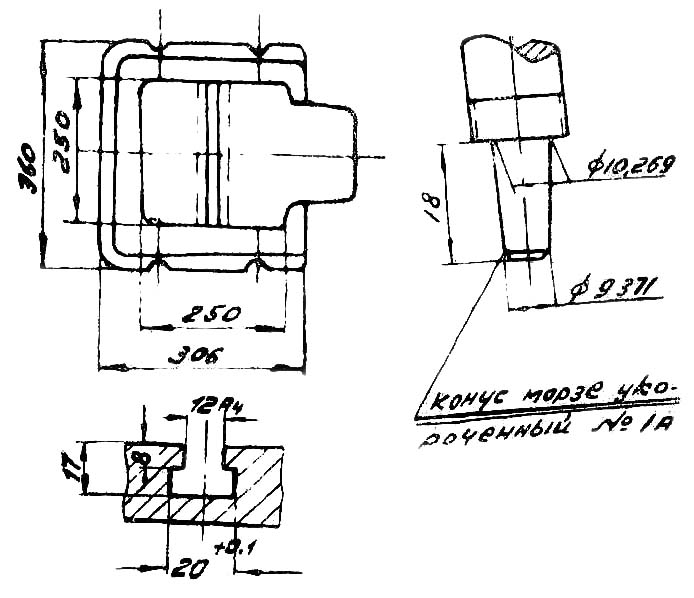

Посадочні місця та приєднувальні розміри свердлильного настільного верстата 2А106

Посадочні місця та приєднувальні розміри свердлильного верстата 2А106

Посадочні місця та приєднувальні розміри свердлильного настільного верстата 2А106. Дивитись у збільшеному масштабі

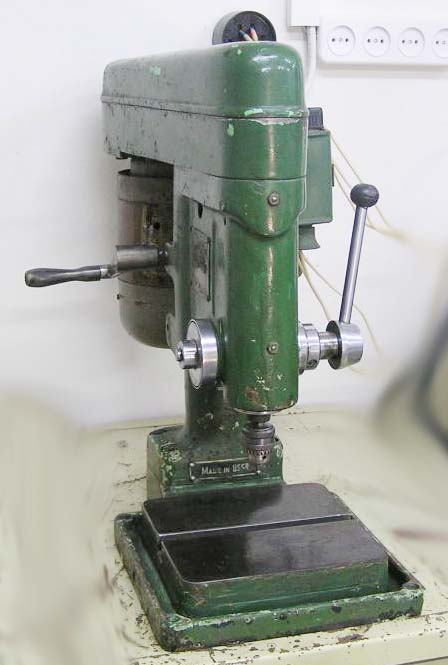

Загальний вигляд свердлильного настільного верстата 2А106

Фото свердлильного верстата 2А106

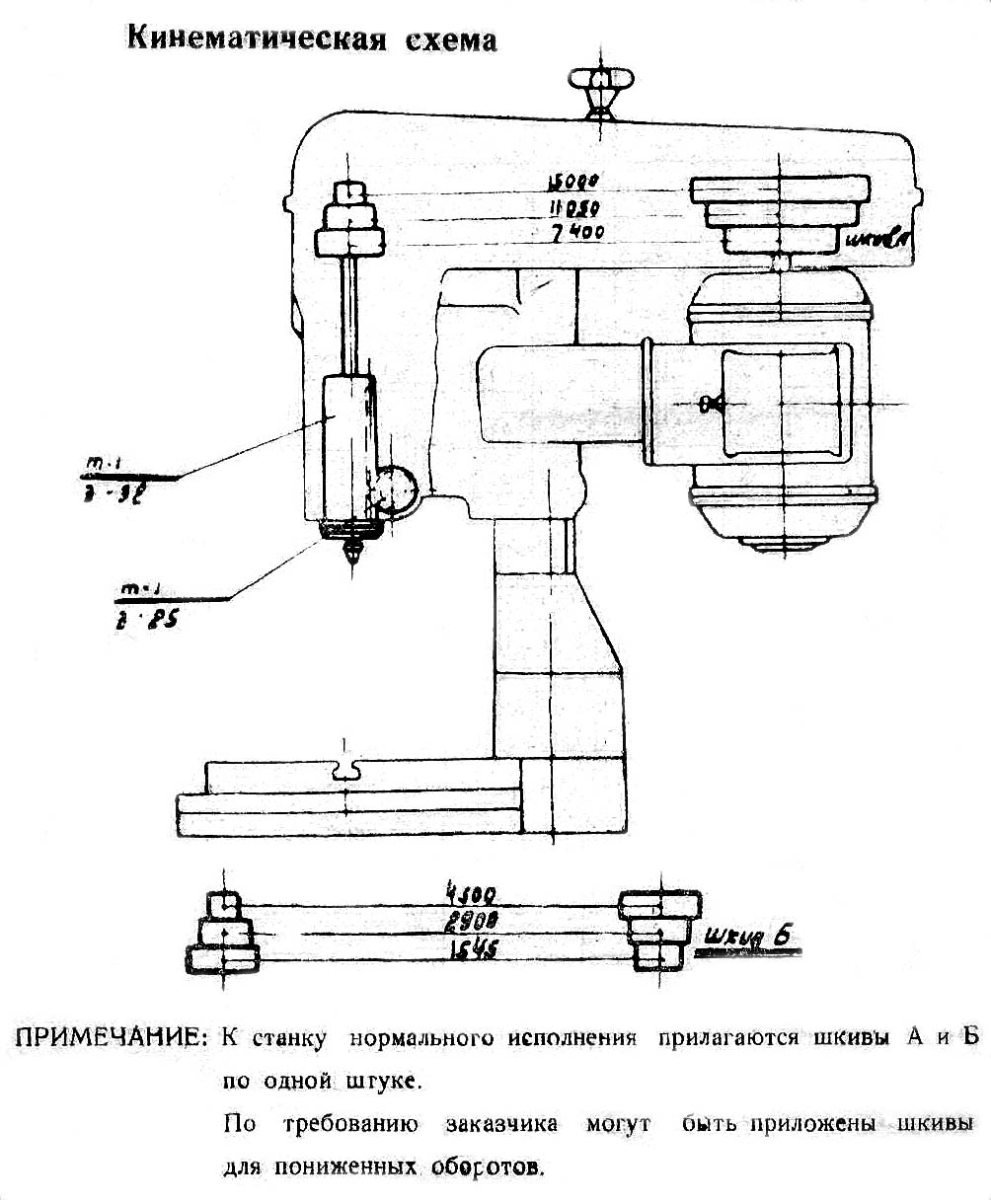

Кінематична схема свердлильного верстата 2А106

Кінематична схема свердлильного верстата 2А106

Посадочні місця та приєднувальні розміри свердлильного настільного верстата 2А106. Дивитись у збільшеному масштабі

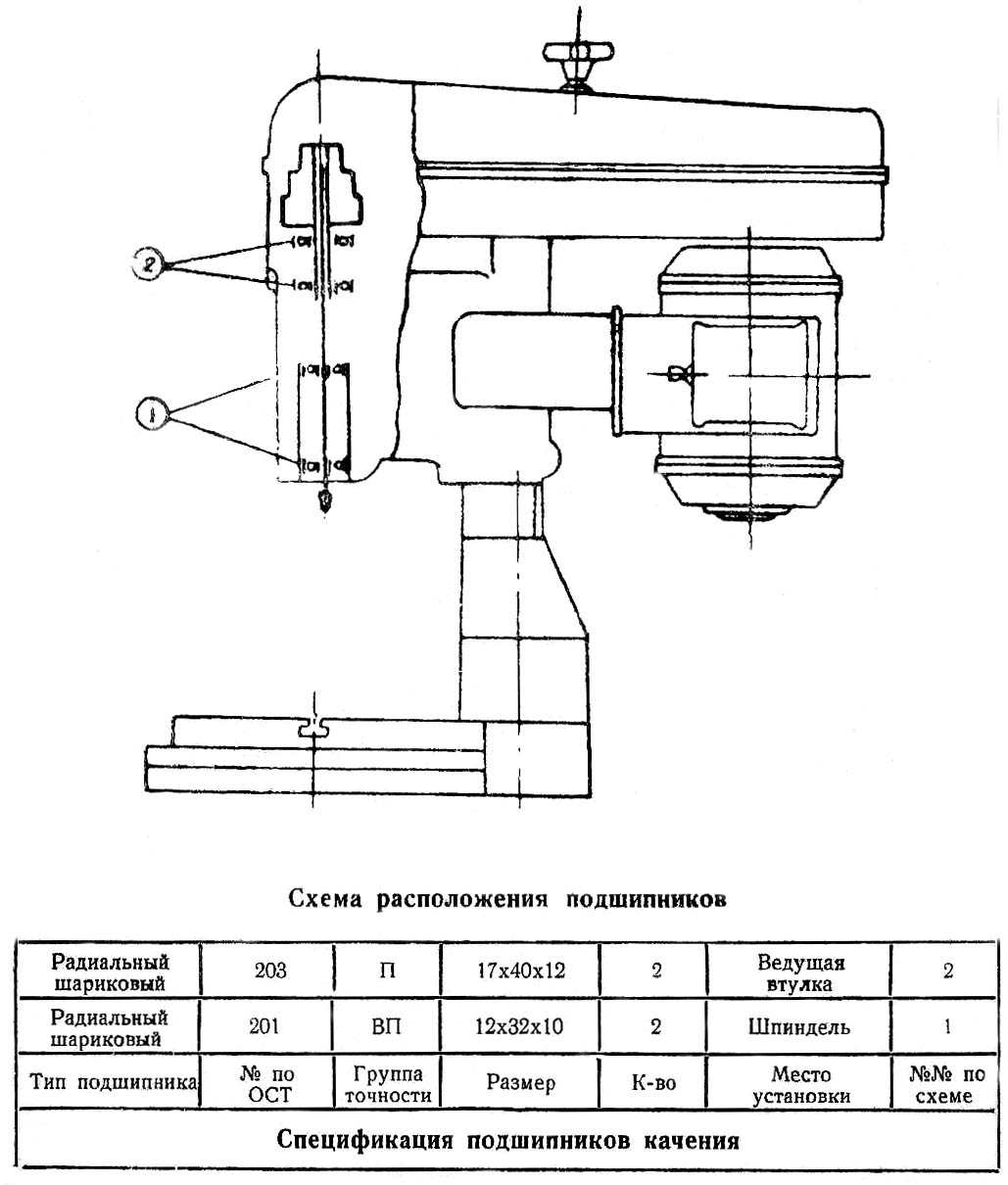

Схема розташування підшипників кінематична свердлильного верстата 2А106

Схема розташування підшипників кінематичного свердлувального верстата 2А106. Дивитись у збільшеному масштабі

Опис конструкції свердлильного верстата 2А106

2А106 Верстат свердлильний настільний. Відео.

Технічні характеристики верстата 2А106

Найменування параметру	2H106P	2A106P	2A106
Основні параметри верстата
Клас точності	П	П	П
Найбільший умовний діаметр свердління, мм	6	6	6
Найменша та найбільша відстань від торця шпинделя до столу	50..250	25..200	25..200
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	125	125	125
Робочий стіл
Розміри робочої поверхні столу, мм	200 х 200	200 х 200	250 х 250
Число Т-подібних пазів Розміри Т-подібних пазів	1	1	1
Шпиндель
Найбільше переміщення шпиндельної головки по колоні, мм	130	105
Хід гільзи шпинделя, мм	70	70	75
Частота обертання шпинделя, об/хв	1000..8000	1548..15000	1545, 2900, 4500, 7400, 11050, 15000
Кількість швидкостей шпинделя	7	6 2 шківа х 3	6 2 шківа х 3
Конус шпинделя	Морзе 1а	Морзе II-Iв	Морзе 1а
Привід
Електродвигун приводу, кВт (об/хв)	0,4	0,4	0,6 (2860)
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	560 х 405 х 625	600 х 350 х 650	360 х 614 х 700
Маса верстата, кг	80	73	82
